В  этом  же  окне  отображается  текущее  время  выполнения  программы,  тактовая

частота ядра.

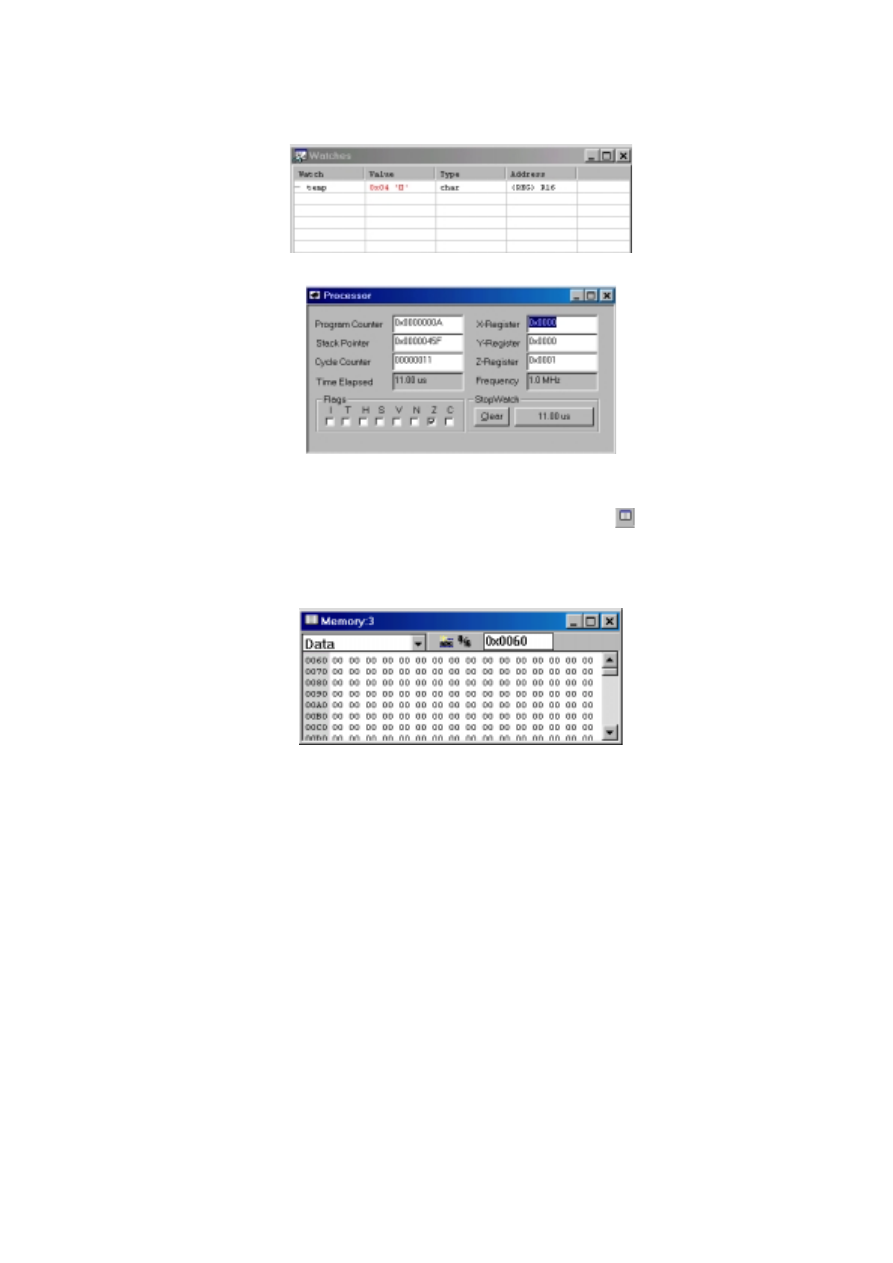

Рис. 15.17. Окно временных переменных



Рис. 15.18. Диалоговое окно для просмотра состояния процессорного ядра

Просмотр  ячеек  памяти  программ,  памяти  данных, EEPROM и  регистров  портов

ввода/вывода в ходе исполнения программы возможно также с помощью диалогового окна

Memory.  Окно  открывается  при  нажатии  кнопки  Memory Window

  на  панели

инструментов AVR Studio. Спадающее меню диалогового окна позволяет выбрать один из
четырех массивов ячеек памяти: Data, IO, Eeprom, Program Memory. Для одновременного
просмотра нескольких областей окно Memory Window может быть открыто несколько раз.
Информация в диалоговом окне представляется побайтно в шестнадцатеричной системе
счисления (рис. 15.19).



Рис. 15.19. Диалоговое окно Memory Window



120

Для  внесения  изменений  в  программу  в  процессе  отладки  необходимо

редактировать её исходный текст. При запуске программы после редактирования командой
Go на экране появляется окно, сообщающее об изменении программы и необходимости её
повторного компилирования (рис. 15.20).

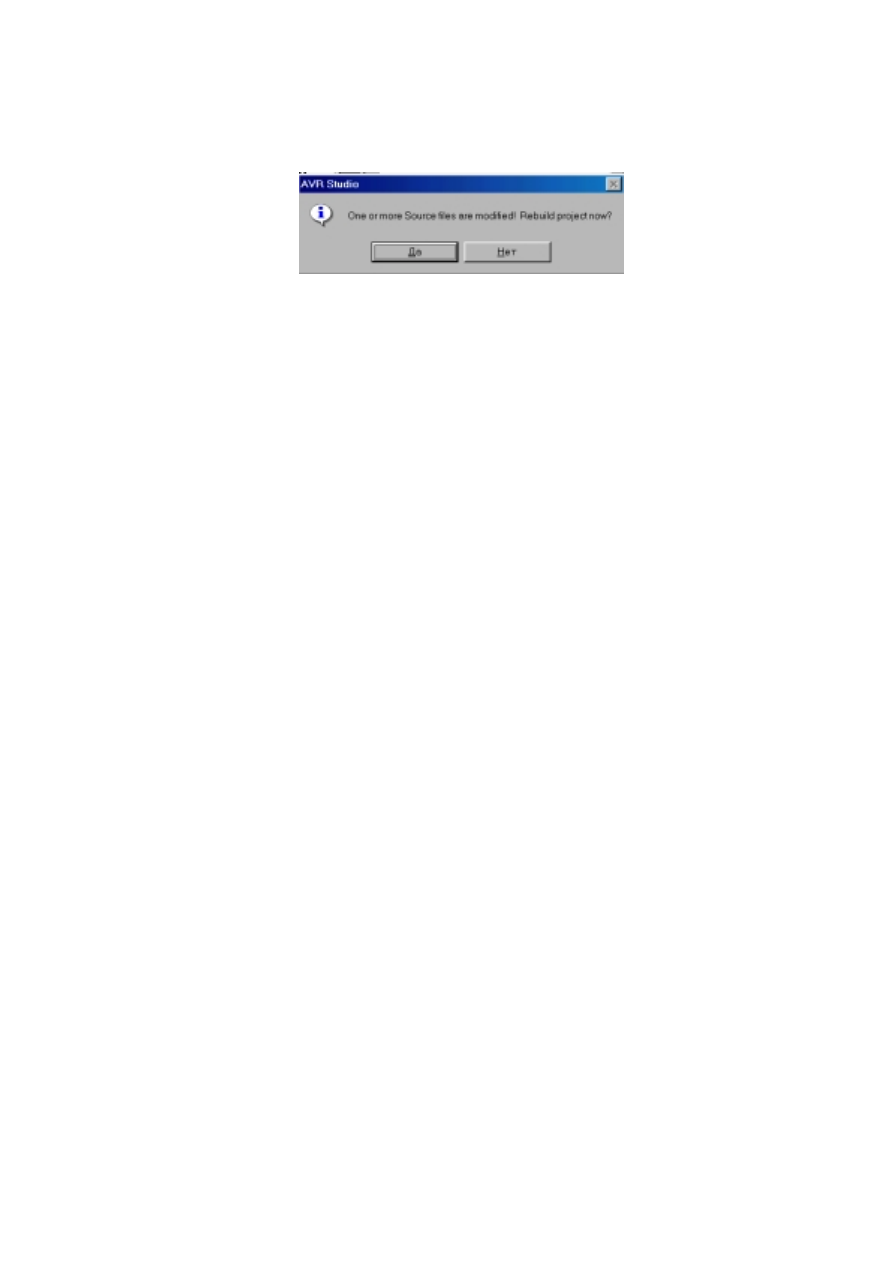

Рис. 15.20. Диалоговое окно изменения проекта

При  нажатии  кнопки  Да  проект  будет  перекомпилирован  и  программный  счетчик

установится на начало программы. Контрольные точки в программе сохраняются.

Для сохранения проекта необходимо воспользоваться пунктом Close меню Project.

При  закрытии  проекта  сохраняются  все  его  настройки.  Во  время  следующей  загрузки
настройки будут автоматически восстановлены.

ЛИТЕРАТУРА

1.

Бродин

В.Б.,

Шагурин

М.И.

Микроконтроллеры.

Архитектура,

программирование, интерфейс.- М.: Издательство ЭКОМ, 1999.- 400 с.

2.

Шагурин  И.И.  Микропроцессоры  и  микроконтроллеры  фирмы Motorola:
Справ. пособие.- М.: Радио и связь, 1998.- 560 с.

3.

Однокристальные  микроконтроллеры PIC12C5x, PIC12C6x, PIC16x8x,
PIC14000, M16C/61/62. Под ред. Б.Я.Прокопенко.- М.: ДОДЕКА, 2000.- 336 с.

4.

Микроконтроллеры семейства Z86 фирмы ZILIG. Инструкция программиста.
М.: 1999, - 96 с.

5.

Ремизевич Т.В. Микроконтроллеры для встраиваемых приложений: от общих
подходов – к семействам HC05 и HC08 фирмы Motorola./ под ред Кирюхина
И.С.- М.: ДОДЕКА, 2000.- 272 с.

6.

Современные  микроконтроллеры:  Архитектура,  средства  проектирования,
примеры  применения,  ресурсы  сети  Интернет.  Под  ред.  Коршуна  И.В.-  М.:
Издательство «Аким», 1998 – 272 с.

7.



121

ПРИЛОЖЕНИЯ

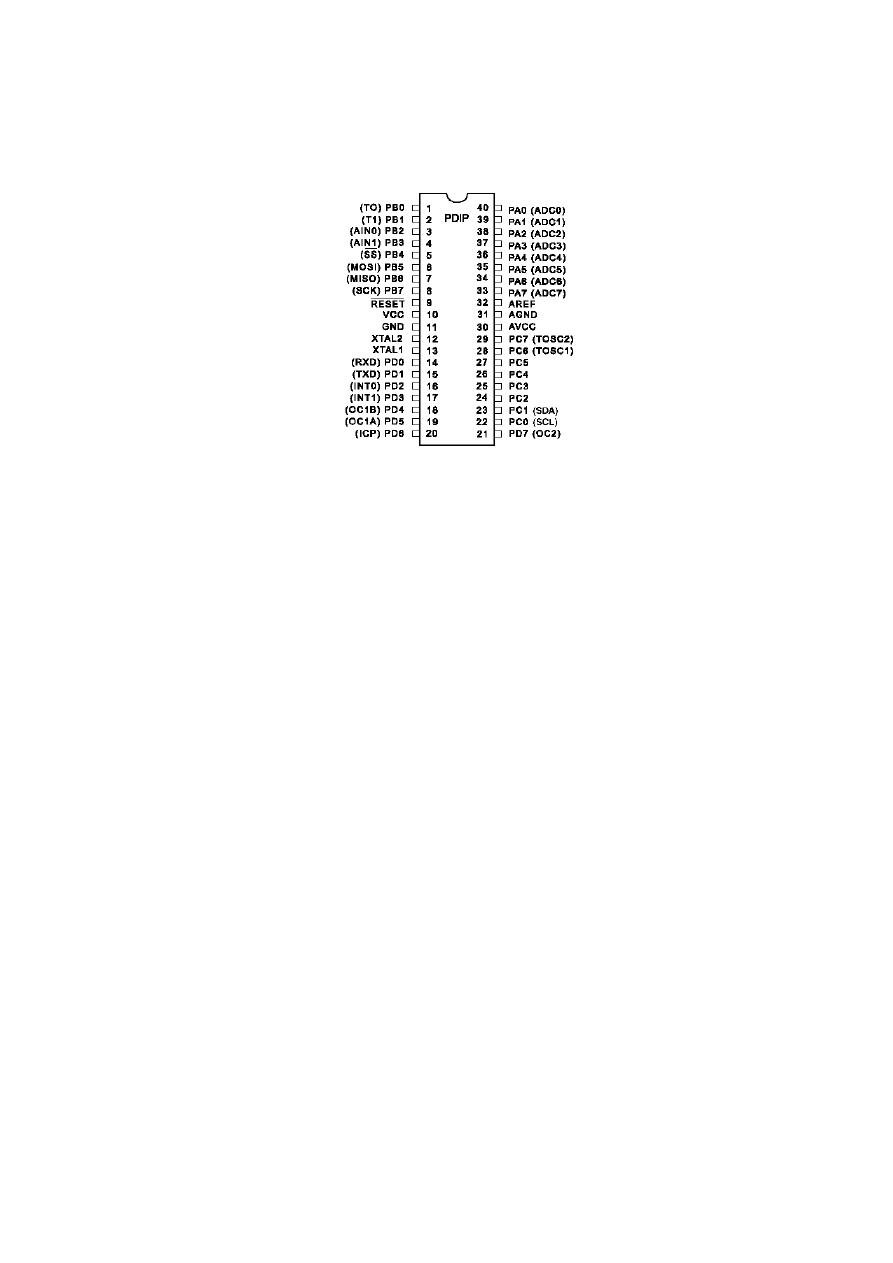

Приложение 1. Корпуса микроконтроллера ATmega163

Корпус  DIP (Dual In Line pin Package)







122

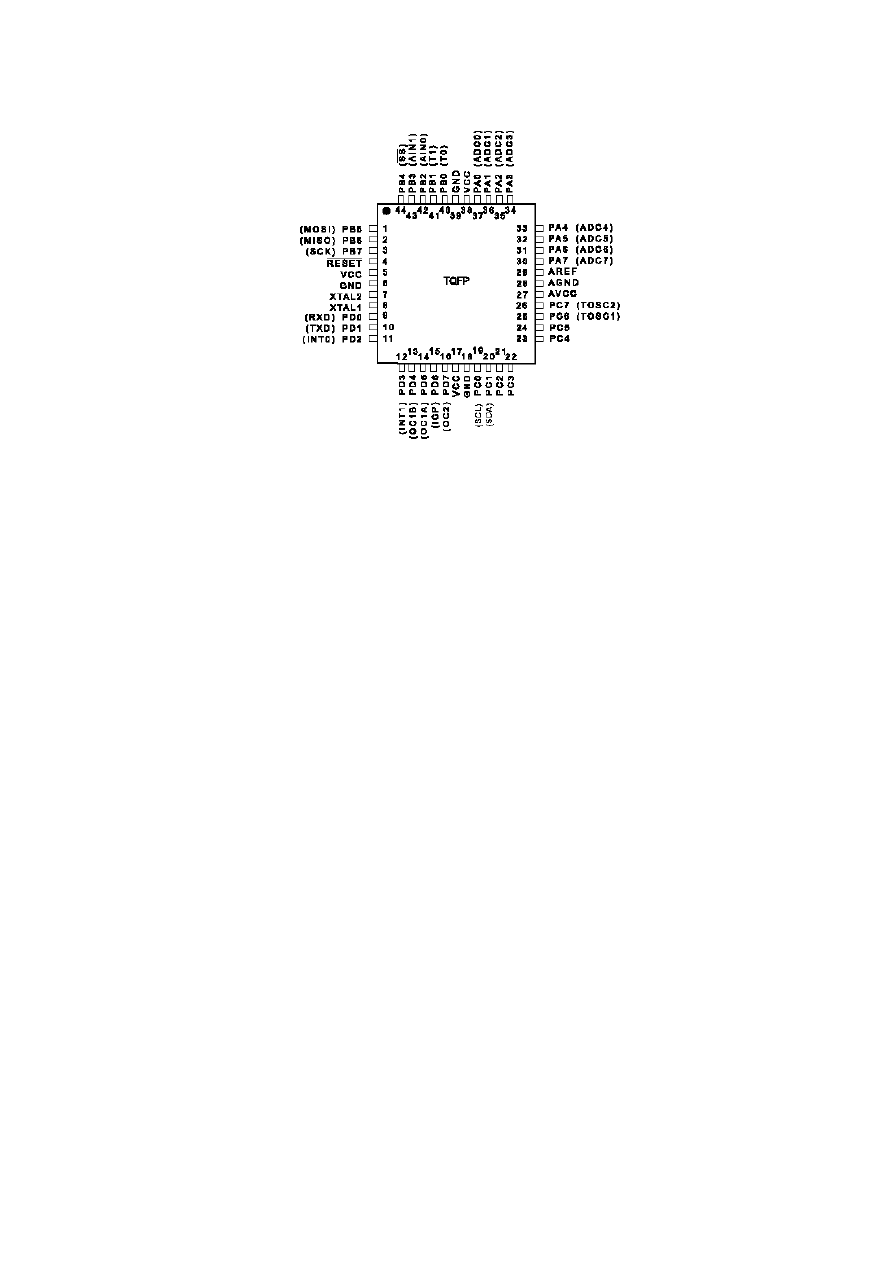

Корпус TQFP (Thin Plastic Quad Flat Package)
