378 Орган!

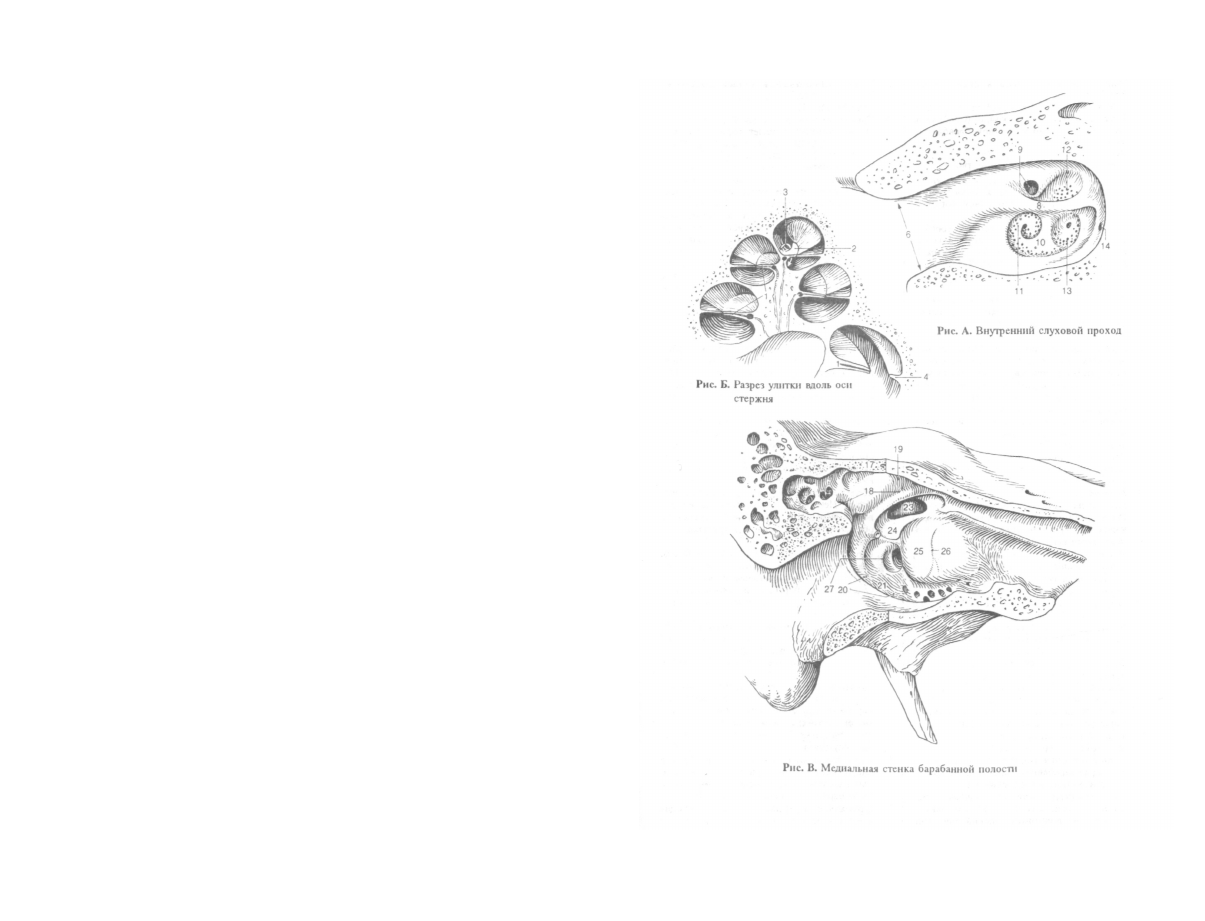

1 Костная спиральная пластинка, lamina

spiralis ossea Двухслойная костная плас­

тинка, которая начинается от стержня ули­

тки и выступает в просвет улиткового ка­

нала. Вместе с улитковым протоком пол­

ностью разделяет канал на лестницу пред­

дверия и барабанную лестницу. Рис. Б.

2 Крючок спиральной пластинки, ha­

mulus laminae spiralis. Свободный, загнутый

кверху в виде крючка конец костной спи­

ральной пластинки у верхушки улитки.

Рис. Б.

3 Отверстие улитки, геликотрема, helico-

trema. Сообщение между лестницей пред­

дверия и барабанной лестницей у верхуш­

ки улитки. Формируется в связи с тем, что

костная спиральная пластинка и улитковый

проток заканчиваются, не доходя до купола

улитки. Рис. Б.

4 Вторичная спиральная пластинка, la­

mina spiralis secundaria. Костный гребень в

нижней половине первого завитка улитки,

который отходит от наружной стенки спи­

рального канала напротив костной спи­

ральной пластинки. Таким образом, ниж­

няя часть базилярной пластинки натянута

между двумя спиральными костными греб­

нями. Рис. Б.

5 Внутренний слуховой проход, meatus

acusticus intemus. Начинается на задней

стенке пирамиды височной кости и имеет

длину, примерно, 1 см. В нем проходят

преддверно-улитковый и лицевой нервы, а

также артерия и вена лабиринта. Рис. А.

6 Внутреннее слуховое отверстие, porus

acusticus intemus. Вход во внутренний слу­

ховой проход, расположенный на задней

стенке пирамиды височной кости над

яремным отверстием. Рис. А.

7 Дно внутреннего слухового прохода, fundus

meatus acustici intemi. Разделяется на не­

сколько областей. Рис. А.

8 Поперечный гребень, crista transversa.

Ориентирован в поперечном направлении

и разделяет дно внутреннего слухового

прохода на верхнее и нижнее поле. Рис. А.

9 Поле лицевого нерва, area nervifacialis.

Место начала канала лицевого нерва. РисА.

10 Поле улитки, area cochleae. Обширная

область, которая расположена книзу от

поперечного гребня и содержит продыряв­

ленный спиральный путь. РисА.

11 Продырявленный спиральный путь, tractus

spiralis foraminosus. Соответствует спираль­

ному каналу улитки. Содержит отверстия,

через которые проходят волокна от спи­

рального узла, формирующие улитковую

часть преддверно-улиткового нерва. Рис. А.

12 Верхнее преддверное поле, area vesti­

bularis superior. Расположено латерально от

поля лицевого нерва. Содержит отверстия,

через которые проходят волокна эллипти-

чески-мешотчато-ампулярного нерва. Рис.

А.

13 Нижнее преддверное поле, area vesti-

чувств

bularis inferior. Находится с латеральной

стороны от продырявленного спирального

пути. Содержит отверстия, через которые

проходят волокна сферически-мешотчатого

нерва. Рис. А.

14 Одиночное отверстие, foramen singu-

lare. Находится позади нижнего преддвер-

ного поля и содержит заднюю ветвь ампу-

лярного нерва. Рис. А.

15 СРЕДНЕЕ УХО, auris media. Состоит из

барабанной полости, слуховой трубы и

ячеек сосцевидного отростка.

16 Барабанная полость, cavitas tympanica

(cavum tympani). Имеет вид косо ориенти­

рованного шелевидного пространства, ко­

торое расположено кнутри от барабанной

перепонки и содержит слуховые косточки.

Сверху и сзади барабанная полость сооб­

щается с сосцевидными ячейками, спереди

и снизу - со слуховой трубой и далее с но­

соглоткой.

17 Покрышечная стенка, paries tegmentalis.

Костная пластинка (tegmen tympani), кото­

рая отделяет барабанную полость от поло­

сти черепа и расположена с латеральной

стороны от дугообразного возвышения на

передней стенке пирамиды височной ко­

сти. Рис. В.

18 Надбарабанное углубление, recessus

epitympanicus. Часть барабанной полости,

которая дугообразно изогнута вверх и ла­

терально, располагаясь выше уровня бара­

банной перепонки. Рис. В.

19 Купольная часть, pars cupularis. Верхняя

часть надбарабанного углубления. Рис. В.

20 Яремная стенка, paries jugularis. Нижняя

стенка барабанной полости, обращенная в

сторону яремной ямки. Рис. В.

21 Шиловидный выступ, prominentia sty-

loidea. Возвышение на нижней стенке ба­

рабанной полости, которое соответствует

шиловидному отростку. Рис. В.

22 Лабиринтная стенка, paries labyrinthicus.

Медиальная стенка барабанной полости.

Рис. В.

23 Окно преддверия, fenestra vestibuli [[o-

valisj]. Его закрывает основание стремени.

Рис. В.

24 Ямочка окна преддверия, fossula fe-

nestrae vestibuli. Небольшое углубление на

медиальной стенке барабанной полости

между молоточком и наковальней. Рис. В.

25 Мыс, promontorium. Возвышение, кото­

рое соответствует первому завитку улитки.

РисВ.

26 Борозда мыса, sulcus promontorii. Нахо­

дится на поверхности мыса. В ее развет­

влениях лежат нервы, формирующие бара­

банное сплетение. Рис.В.

27 Подставка мыса, subiculum promontorii.

Небольшой костный гребень позади мыса

и окна улитки. Рис. В.

380

Органы чувств

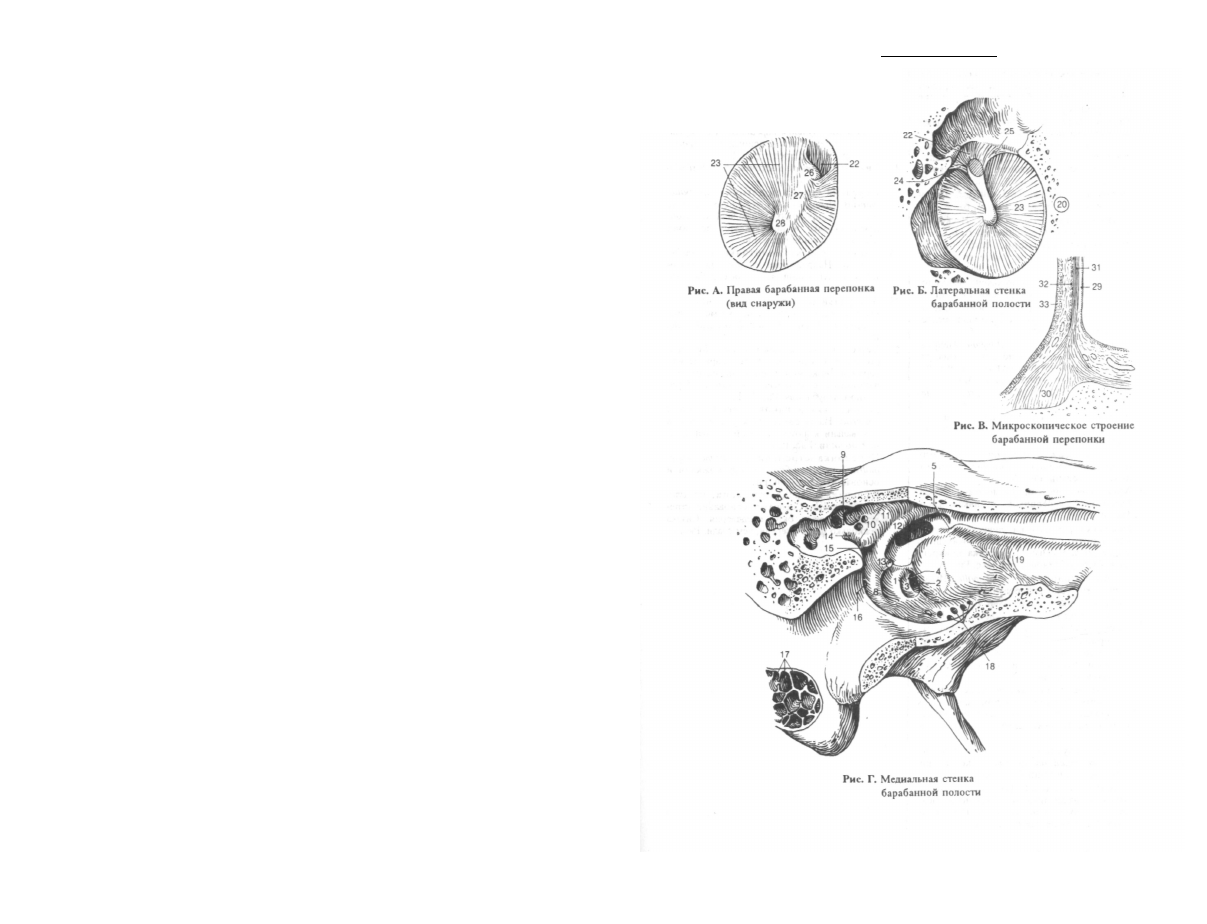

1 Барабанная пазуха, sinus tympani. Глу­

бокая ямка позади мыса и окна улитки.

Рис. Г.

2 Окно улитки, fenestra cochlea I [rotunda]].

Крутое отверстие на конце барабанной

лестницы. Закрыто вторичной барабанной

перепонкой. Рис. Г.

3 Ямочка окна улитки, fossula fenestrae

cochleae. Ведет в окно улитки. Рис. Г.

4 Гребешок окна улитки, crista fenestrae

cochleae. Проходит по краю окна улитки.

Место прикрепления вторичной барабан­

ной перепонки. Рис. Г.

5 Улитковый отросток, processus cochlea-

riformis. Расположен над мысом на конце

перегородки мышечно-трубного канала.

Вместе с соединительнотканной петлей яв­

ляется блоком для сухожилия nutensor

tympani. Рис. Г.

6 Вторичная барабанная перепонка,

membrana tympani secundaria. Заполняет

окно улитки и отделяет барабанную лест­

ницу от барабанной полости.

7 [Сосцевидные придатки, adnexa mastoi-

dea]. Относится к сосцевидному отростку.

8 Сосцевидная стенка, paries mastoideus.

Задняя стенка барабанной полости, обра­

щенная к сосцевидному отростку. Рис.Г.

9 Сосцевидная пещера, antrum mastoi-

deum. Продолжение барабанной полости

кзади и кверху. Снизу от нее лежат сосце­

видные ячейки. Рис. Г.

10 Вход в пещеру, aditus ad antrum. Сооб­

щение сосцевидной пещеры с барабанной

полостью. Рис. Г.

11 Выступ латерального полукружного канала,

prominentia canalis semicircularis lateralis.

Расположен сверху от выступа лицевого

канала и образован соответствующим по­

лукружным каналом. Рис. Г.

12 Выступ лицевого канала, prominentia

canalis facialis. Находится между окном

преддверия и выступом латерального полу­

кружного канала. Рис. Г.

13 Пирамидальное возвышение, eminentia

pyramidalis. Расположено на уровне окна

преддверия и имеет на верхушке отверстие,

через которое проходит сухожилие стре­

менной мышцы. Рис. Г.

14 Ямка наковальни, fossa incudis. Углуб­

ление у входа в пещеру. Место прикрепле­

ния задней связки наковальни. Рис. Г.

15 Задняя пазуха, sinus posterior. Неглубо­

кая борозда между ямкой наковальни и

пирамидальным возвышением. Рис. Г.

16 Барабанная апертура канальца ба­

рабанной струны, apertura tympanica

canaliculi chordae tympani. Находится у зад­

него края барабанной перепонки на уровне

пирамидального возвышения. Рис. Г.

17 Сосцевидные ячейки, cellulae ma-

stoideae. Также как и стенки барабанной

полости, их покрывает плоский или куби­

ческий эпителий. Рис. Г.

18 Барабанные ячейки, cellulae tympanicae.

Небольшие углубления на дне барабанной

полости. Рис. Г.

19 Сонная стенка, paries car otic us. Передняя

стенка, которая отделяет барабанную по­

лость от сонного канала и содержит бара­

банное отверстие слуховой трубы. Рис. Г.

20 Перепончатая стенка, paries membrana-

ceus. Латеральная стенка барабанной поло­

сти, которая формируется, главным обра­

зом, барабанной перепонкой. Рис. Б.

21 Барабанная перепонка, membrana tym­

panica. Косо ориентированная мембрана на

конце наружного слухового прохода диа­

метром 9-11 мм. Рис. А, Б.

22 Ненатянутая часть [[перепонка Шрапнел-

ля]], pars flaccida [[Schrapnell]]. Участок

барабанной перепонки выше передней и

задней молоточковых связок. Рис. А, Б.

23 Натянутая часть, pars tensa. Большая часть

барабанной перепонки, которая натянута

внутри барабанного кольца. Рис. А, Б.

24 Передняя молоточковая складка, plica

mallearis anterior. Находится на внутренней

поверхности барабанной перепонки. Об­

ращена вогнутостью книзу и от основания

рукоятки молоточка направляется вперед.

Рис. Б.

25 Задняя молоточковая складка, plica ma­

llearis posterior. Расположена на внутрен­

ней поверхности барабанной перепонки,

обращена вогнутостью книзу и направляет­

ся назад от основания головки молоточка.

Рис. Б.

26 Молоточковый выступ, prominentia ma­

llearis. Небольшое возвышение на наруж­

ной поверхности барабанной перепонки,

образованное латеральным отростком мо­

лоточка. Рис. А.

27 Молоточковая полоска, stria mallearis.

Светлого цвета тяж, соответствующий ру­

коятке молоточка, который в этом месте

срастается с барабанной перепонкой и

просвечивается через ее наружную поверх­

ность. Рис. А.

28 Пупок барабанной перепонки, umbo

membranae tympani. Находится у верхушки

рукоятки молоточка. В этом месте пере­

понка втянута внутрь барабанной полости.

Рис. А.

29 Кожный слой, stratum cutaneum. Много­

слойный плоский эпителий, покрывающий

наружную поверхность перепонки. Рис. В.

30 Волокнисто-хрящевое кольцо, anulus fi-

brocartilagineus. Фиксирует барабанную пе­

репонку к краю sulcus tympanicus. Рис. В.

31 Радиальный слой, stratum radiatum. Группа

расположенных снаружи и ориентирован­

ных радиально коллагеновых волокон в со­

ставе барабанной перепонки. Рис. В.

32 Круговой слой, stratum circulare. Входящие

в его состав волокна находятся кнутри от

Органы чувств

381

stramum radiatum. Рис. В.

33 Слизистый слой, stratum mucosum. Одно­

слойный плоский эпителий, покрывающий

внутреннюю поверхность "барабанной пе­

репонки. Рис. В.

382 Органы чувств

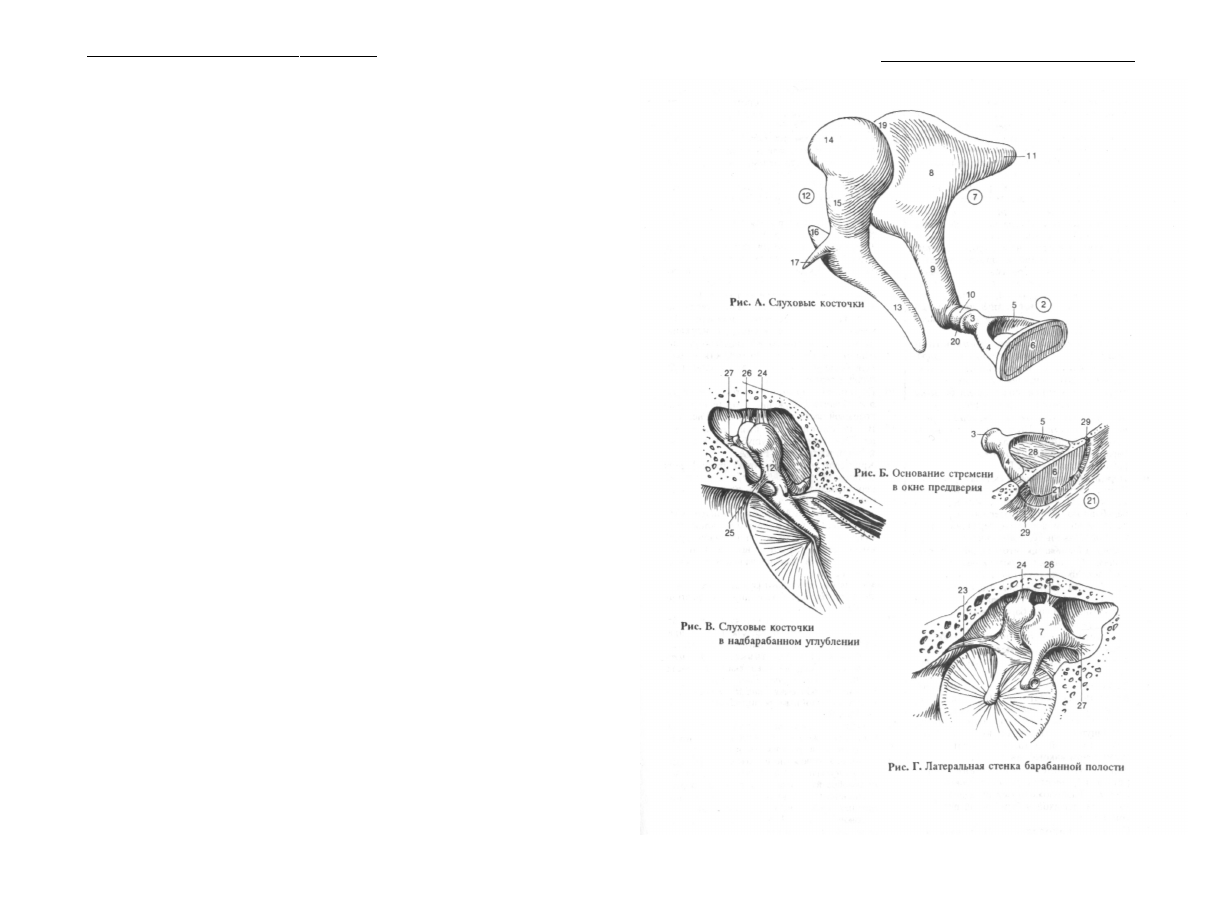

1 Слуховые косточки, ossicula auditoria (au-

ditus). Система рычагов, которая передает

звуковую волну от барабанной перепонки

к внутреннему уху.

2 Стремя, stapes. Его основание закрывает

окно преддверия. Рис. А, Б.

3 Головка стремени, caput stapedis. Нахо­

дится на противоположной от основания

стороне кости и соединяется с чечевице-

образным отростком наковальни. Рис. А, Б.

4 Передняя ножка, crus anterius. Почти

прямая ножка стремени. Рис. А, Б.

5 Задняя ножка, crus posterius. Несколько

изогнутая ножка стремени. Рис. А, Б.

6 Основание стремени, basis stapedis.

Прикрепляется к краю окна преддверия.

Рис. А, Б.

7 Наковальня, incus. Расположена между го­

ловками молоточка и стремени. Рис. А,Г.

8 Тело наковальни, corpus incudis. Соеди­

няется с молоточком при помощи седло­

видного сустава. Рис' А.

9 Длинная ножка, crus longum. Направ­

ляется почти вертикально вниз позади ру­

коятки молоточка и содержит на конце че-

чевицеобразный отросток. Рис. А.

10 Чечевицеобразный отросток, processus le-

nticularis. Небольшое костное утолщение

на конце длинной ножки наковальни, при

помощи которого она сочленяется со

стременем. Рис. А.

11 Короткая ножка, crus breve. Направлена

назад и при помощи связки фиксируется к

ямке наковальни. Рис. А.

12 Молоточек, malleus. Расположен между

барабанной перепонкой и наковальней.

Рис. А, В.

13 Рукоятка молоточка, manubrium mallei.

Его наружная поверхность от свободного

конца до латерального отростка прикреп­

ляется к барабанной перепонке. Рис. А.

14 Головка молоточка, caput mallei. Имеет

выпуклую суставную поверхность для со­

членения с телом наковальни. Рис. А.

15 Шейка молоточка, collum mallei. Нахо­

дится между головкой и рукояткой. Рис. А

16 Латеральный отросток, processus late­

ralis. Короткий отросток на конце рукоят­

ки молоточка, который соответствует мо-

лоточковому выступу. Рис. А.

17 Передний отросток, processus anterior.

Вытянутый тонкий отросток, который у

новорожденных заходит в каменисто-бара­

банную щель, у взрослых - редуцируется.

Рис. А.

18 Суставы слуховых косточек, articulatio-

nes ossiculorum auditoriorum. Скорее син­

десмозы, чем истинные суставы.

19 Наковальне-молоточковый сустав,

articulatio incudomallearis. Сочленение меж­

ду молоточком и наковальней. Иногда со­

держит суставную щель. Рис. А.

20 Наковальне-стременной сустав, arti­

culatio incudostapedialis. Соединение между

чечевицеобразным отростком длинной

ножки наковальни и стременем. Рис. А.

21 Барабанно-стременной синдесмоз,

syndesmosis tympanostapedialis. Непрерыв­

ное соединение между основанием стреме­

ни и краем окна преддверия. Рис. Б.

22 Связки слуховых косточек, ligg. ossiculo­

rum auditoriorum.

23 Передняя связка молоточка, lig. mallei

anterius. Начинается от переднего отростка

молоточка, проходит в передней молоточ-

ковой складке и продолжается до каме­

нисто-барабанной щели. Рис. Г.

24 Верхняя связка молоточка, lig. mallei

superius. Направляется от головки моло­

точка к .купольной части надбарабанного

углубления. Рис. В, Г.

25 Латеральная связка молоточка, lig.

mallei laterale. Соединяет шейку молоточка

с верхним краем барабанной вырезки. Рис.

В.

26 Верхняя связка наковальни, lig. incu­

dis superius. Проходит почти параллельно

верхней связке молоточка и соединяет тело

наковальни с купольной частью надбара­

банного углубления. Рис. В, Г.

27 Задняя связка наковальни, lig. incudis

posterius. Направляется от короткой ножки

наковальни к латеральной стенке барабан­

ной полости. Рис. В, Г.

28 Перепонка стремени, membrana stape-

dialls. Тонкая мембрана между ножками и

основанием стремени. Рис. Б.

29 Кольцевая связка стремени, lig. агш-

lare siapediale. Соединяет основание стре­

мени с краями окна преддверия. Связка

несколько шире спереди, чем сзади. Рис. Б.

Органы чувств 383

384 Органы чувств

1 Мышцы слуховых косточек, musculi

ossicuhrum auditorium. Одним концом при­

крепляются к слуховым косточкам.

2 Мышца, напрягающая барабанную

перепонку, т. tensor tympani. Проходит в

одноименном полуканале над слуховой

трубой. Ее сухожилие окружает улитковый

отросток, изгибается почти под прямым уг­

лом в латеральном направлении и при­

крепляется к основанию рукоятки моло­

точка. Инн.: нижнечелюстной нерв. Рис. А.

3 Стременная мышца, т. stapedius. Начи­

нается в костном канале на задней стенке

барабанной полости, ее сухожилие выхо­

дит через отверстие на верхушке пирами­

дального возвышения и прикрепляется к

головке стремени. При сокращении мыш­

цы основание стремени плотнее прижи­

мается к окну преддверия, что способству­

ет затуханию звуковой волны, достигающей

внутреннего уха. Инн.: стременной нерв

(ветвь п. facialis). Рис. Б.

4 Слизистая оболочка барабанной

полости, tunica mucosa cavitatis tympa-

nicae. Состоит из однослойного плоского

(кубического) эпителия и тонкой соб­

ственной пластинки, содержащей большое

количество кровеносных сосудов.

5 Задняя молоточковая складка, plica

mallearis posterior. Проходит от основания

рукоятки молоточка назад к верхней части

барабанного кольца. Содержит часть ба­

рабанной струны. Рис. Г.

6 Передняя молоточковая складка, plica ma­

llearis anterior. Проходит от основания ру­

коятки молоточка вперед к верхней части

барабанного кольца. Содержит переднюю

часть барабанной струны, передний отрос­

ток молоточка и lig. mallei anterius. Рис. Г.

7 Складка барабанной струны, plica chordae

tympani. Соединяет молоточковые складки

в области шейки молоточка. Рис. Г.

7а Углубления барабанной перепонки, ге-

cessus membranae tympanicae. Карманы

слизистой оболочки барабанной полости.

8 Переднее углубление [барабанной

перепонки], recessus anterior [membranae

tympani]. Расположено между передней мо-

лоточковой складкой и барабанной пере­

понкой. Рис. Г.

9 Верхнее углубление [барабанной

перепонки] [[карман Пруссака]], re­

cessus superior [membranae tympani] [[Pru-

ssak]]. С латеральной стороны ограничено

ненатянутой частью перепонки, с медиаль­

ной - головкой и шейкой молоточка, а

также телом наковальни. Рис. Г.

10 Заднее углубление [барабанной пе­

репонки], recessus posterior [membranae

tympani]. Расположено между задней моло-

точковой складкой и барабанной перепон­

кой. Рис. Г.

11 Складка наковальни, plica incudialis.

Проходит между купольной частью надба-

рабанного углубления и головкой нако­

вальни или соединяет короткую ножку на­

ковальни с задней стенкой барабанной

полости. Рис. Г.

12 Складка стремени, plica stapedialis. Рас­

положена между задней стенкой барабан­

ной полости и стременем, покрывая т. sta­

pedius и стремя. Рис. Б.

13 Слуховая труба, tuba auditoria (auditiva).

Костно-хрящевая труба, длинной около 4

см между средним ухом и носоглоткой.

Служит для поступления воздуха в бара­

банную полость. Рис. А, В.

14 Барабанное отверстие слуховой трубы,

ostium tympanicum tubae auditoriae. Нахо­

дится на передней стенке барабанной по­

лости, несколько выше ее дна. Рис. А.

15 Костная часть слуховой трубы, pars os-

sea tubae auditoriae. Ее заднелатеральная

(верхняя) часть составляет, примерно, 1/3

всей длины. Находится книзу от полукана­

ла мышцы, напрягающей барабанную пе­

репонку, и заканчивается отверстием, рас­

положенным между сонным каналом и fo­

ramen spinosum. Рис. А.

16 Перешеек слуховой трубы, isthmus [tu­

bae auditoriae]. Сужение в месте перехода

хрящевой части трубы в костную. Рис. А.

17 Воздухоносные ячейки, celMae pne-

umaticae. Небольшие углубления в стенке

костной части трубы. Рис. А.

18 Хрящевая часть [слуховой трубы], pars

cartilaginea [tubae auditoriae]. Образует ее

переднемедиальную часть и имеет длину

около 2,5 см. Рис. А.

19 Хрящ слуховой трубы, cartilago tubae

auditoriae. Состоит из двух пластинок элас­

тического хряща и на поперечном срезе

имеет форму крючка, высота которого

уменьшается в заднелатеральном направле­

нии. Рис. А.

20 Медиальная пластинка (хряща), lamina me-

dialis (cartilaginis). Более широкая пластин­

ка. Рис. В.

21 Латеральная пластинка (хряща), lamina la­

teralis (cartilaginis). Более узкая пластинка,

направленная вперед и латерально. Рис. В.

22 Перепончатая пластинка, lamina mem-

branacea. Соединительнотканная часть

стенки pars cartilaginea. Рис. А, В.

23 Слизистая оболочка, tunica mucosa. По­

крыта однослойным, реснитчатым эпители­

ем. Рис. В.

24 Трубные железы, glandulae tubariae.

Слизистые железы, расположенные преи­

мущественно в хрящевой части трубы Рис. В.

25 Глоточное отверстие слуховой трубы, ost­

ium pharyngeum tubae auditoriae. Имеет во­

ронкообразную или щелевидную форму.

Расположено над валиком мышцы, подни­

мающей мягкое небо на уровне нижнего

носового хода, на 1 см латеральнее и спе­

реди задней стенки глотки. Рис. А.
