138

Дыхательная система

1 ОКОЛОНОСОВЫЕ ПАЗУХИ, sinus ра-

ranasales. Рис. А, Б.

2 Верхнечелюстная пазуха, sinus maxillaris.

Расположена книзу от глазницы и лате-

ральнее полости носа. Открывается в сред­

ний носовой ход. Рис. А.

3 Клиновидная пазуха, sinus sphenoidalis.

Парная воздухоносная полость в теле кли­

новидной кости. Локализуется над носо­

глоточным проходом кзади от клиновидно-

решетчатого углубления, с которым она

сообщается. Рис. Б

4 Лобная пазуха, sinus frontalis. Находится

внутри чешуи, а также нередко заходит в

глазничную часть лобной кости. Откры­

вается под средней носовой раковиной.

Рис. А, Б.

5 Пазухи решетчатой кости, sinus ethmoi-

dales. Система воздухоносных ячеек разме­

ром с горошину между носовой полостью

и глазницей. Состоит из трех частей.

6 Передние пазухи, sinus anteriores. От­

крываются под средней носовой ракови­

ной. Рис. А.

7 Средние пазухи, sinus medii. Откры­

ваются под средней носовой раковиной.

Рис. А.

8 Задние пазухи, sinus posteriores. Откры­

ваются под верхней носовой раковиной.

Рис. А.

9 Большой решетчатый пузырек, bulla

ethmoidalis. Выпячивание средней решетча­

той пазухи, расположенное под нижней

носовой раковиной. Рудиментарная носо­

вая раковина . Рис. Б.

10 Решетчатая воронка, infundibulum ethmoi­

dal. Углубление под средней носовой ра­

ковиной спереди большого решетчатого

пузырька, в которое открываются верхне­

челюстная и лобные пазухи. Рис. Б.

11 Полулунная расщелина, hiatus semilu­

naris. Серповидная щель между решетчатой

воронкой и крючковидным отростком. Рис.

Б.

12 ГОРТАНЬ, larynx. Лежит между глоткой и

трахеей. Рис. В.

13 Хрящи и суставы гортани, cartilagines

et articulationes laryngeales.

14 Щитовидный хрящ, cartilago thyroidea.

Самый большой из хрящей гортани. Рис.

В, Г.

15 Выступ гортани, prominentia laryngea. Воз­

вышение по средней линии шеи, образо­

ванное щитовидным хрящом. Лучше выра­

жено у мужчин (Адамово яблоко). Рис. В,Г.

16 Пластинка правая/левая, lamina dextra/-

sinistra. Боковые пластинки щитовидного

хряща, соединяющиеся по средней линии

подобно носу корабля. Рис. В, Г.

17 Верхняя щитовидная вырезка, incisura

thyroidea superior. Расположена по средней

линии между пластинками щитовидного

хряща. Рис. В, Г.

18 Нижняя щитовидная вырезка, incisura

thyroidea inferior. Расположена по средней

линии у нижнего края щитовидного хряща.

Рис. Г.

19 Верхний щитовидный бугорок, tuberculum

thyroideum superior. Расположен на наруж­

ной поверхности пластинки щитовидного

хряща у верхнего конца косой линии. Рис.

В, Г.

20 Нижний ицгговидный бугорок, tuberculum

thyroideum inferius. Небольшое возвышение

у нижнего конца косой линии. Рис. В, Г.

21 Косая линия, Itnea obliqua. Диагональный

гребень на наружной поверхности щи­

товидного хряща для прикрепления груди-

но-щитовидной, щитоподъязьгчной мышц и

нижнего констриктора глотки. Рис. В, Г.

22 Верхний рог, соти superius. Верхний от­

росток щитовидного хряща. Место при­

крепления щитоподъязьгчной связки. Рис.

В, Г. '

23 Нижний рог, соти inferius. Отходит вниз

от заднего края пластинок щитовидного

хряща и участвует в сочленении с перстне­

видным хрящом. Рис. В, Г.

24 [Щитовидное отверстие, foramen thyroi­

deum]. Расположено в пластинке щитовид­

ного хряща книзу от tuberculum thyroideum

superius и иногда содержит верхние гор­

танные артерию и вену. Присутствует не­

постоянно Рис. В.

25 Щитоподъязычная мембрана, membrana

thyrohyoidea. Соединяет верхнезадний край

подъязычной кости и щитовидный хрящ

Содержит большое количество эластиче­

ских волокон. Рис.В.

26 Срединная щитоподъязычная связка,

lig.thyrohyoideum medianum. Расположенное

по средней линии утолщение щитоподъ-

язычной мембраны. Содержит большое ко­

личество эластических волокон. Рис. В.

26а Преднадгортанниковое жировое тело,

corpus adiposum praeepiglotticum. Располо­

жено между надгортанником, щитоподъ-

язычной мембраной и подъязычно-надгор­

танной связкой. Рис. В. См. с.143, рис. В.

27 Латеральная щитоподъязычная свя­

зка, lig. thyrohyoideum laterale. Соединяет

верхний рог щитовидного хряща с задним

концом большого рога подъязычной кости.

Является боковым утолщением щитоподъ­

язьгчной мембраны. Рис. В

28 Зерновидный хрящ, cartilago triticea. Разме­

ром с пшеничное зерно эластический хрящ

внутри щитоподъязьгчной связки. Рис. В.

Дыхательная система 139

140

Дыхательная система

1 Перстневидный хрящ, carrilago cricoi-

dea. Расположен у начала трахеи и сочле­

няется со щитовидным хрящом. Рис. А, Б,

Г.

2 Дуга перстневидного хряща, arcus carri-

laginis cricoideae. Формирует переднюю и

боковую части хряща. Рис. А, Б.

3 Пластинка перстневидного хряща, lamina

cartilaginis cricoideae. Обращена назад. Рис.

А, Б.

4 Черпаловидная суставная поверх­

ность, facies articularis arytenoidea. Косо

ориентированная, овальной формы фасет­

ка, расположенная латерально на верхнем

крае пластинки перстневидного хряща.

Рис. А.

5 Щитовидная суставная поверхность,

facies articularis thyroidea. Несколько вы­

ступающая суставная фасетка в месте сое­

динения дуги и пластинки перстневидного

хряща у его нижнего края. Рис. А.

6 Перстнещитовидный сустав, arriculatio cri-

cothyroidea. Сочленение между одноимен­

ными хрящами. В суставе осуществляется

вращение нижних рогов щитовидного хря­

ща вокруг оси, соединяющей оба сустава, а

также незначительные скольжения перст­

невидного хряща относительно щитовидно­

го. Рис. Б.

7 Перстнещитовидная суставная кап­

сула, capsula articularis crycothyroidea. Рис.

Б.

7а Рожково-перстневидная связка, lig. ce-

ratocricoideum. Утолщение капсулы, огра­

ничивающее движения. Рис. Б

8 Срединная перстнещитовидная свя­

зка, lig. cricothyroideum medianum. Толстый

вертикально ориентированный тяж, распо­

ложенный по средней линии между щито­

видным и перстневидным хрящами. Рис. Б,

Г.

9 Перстнетрахеальная связка, lig. cricotra-

cheale. Расположена между перстневидным

хрящом и первым кольцом трахеи. Содер­

жит эластические волокна. Рис. Б, Г.

10 Черпаловидный хрящ, carrilago ary­

tenoidea. Имеет пирамидную форму и на­

ходится сверху от перстневидного хряща.

Рис. В, Г.

11 Суставная поверхность, facies articularis.

Имеет вогнутую форму. Расположена под

мышечным отростком на основании черпа-

ловидного хряща и предназначена для со­

членения с перстневидным хрящом. Рис. В.

12 Основание черпаловидного хряща, basis

cartilaginis arytenoideae. Обращено вниз.

Рис. В.

13 Переднелатеральная поверхность, facies

anterolateralis. Место прикрепления мышц.

Рис. В.

14 Голосовой отросток, processus vocalis. На­

правлен вперед. Место прикрепления голо­

совой связки. Рис. В

15 Дугообразный гребешок, crista arcuata. На­

чинается между продолговатой и треуголь­

ной ямками, огибает последнюю и закан­

чивается у холмика. Рис. В.

16 Холмик, colliculus. Небольшое возвышение

на конце дугообразного гребешка. Рис.В, Г.

17 Продолговатая ямка, fovea oblonga. Углуб­

ление в передненижнем отделе спереди

facies anterolateralis. Место прикрепления

щиточерпаловидной мышцы. Рис.В.

18 Треугольная ямка, fovea triangularis. Распо­

ложена над продолговатой ямкой. Запол­

нена железами. Рис. В

19 Медиальная поверхность, facies medialis.

Рис. В.

20 Задняя поверхность, facies posterior. Рис.

В.

21 Верхушка черпаловидного хряща, apex

cartilaginis arytenoideae. Изогнута кзади.

Рис. В, Г.

22 Мышечный отросток, processus muscularis.

Место прикрепления задней и латеральной

перстнечерпаловидных мышц. Направлен

назад и латерально. Рис. В.

23 Перстнечерпаловидный сустав, arriculatio

cricoarytenoidea. Сочленение между однои­

менными хрящами. В нем возможны вра­

щения черпаловидного хряща вокруг вер­

тикальной оси и скольжение в стороны, в

результате чего изменяется расстояние ме­

жду двумя хрящами. Рис. Г.

24 Перстнечерпаловидная суставная

сумка, capsula articularis cricoarytenoidea.

Находится между черпаловидным и перст­

невидным хрящами, имеет небольшую

толщину и слабо натянута. Рис. Г.

25 Перстнечерпаловидная связка, lig.

cricoarytenoideum. Соединяет одноименные

хрящи, содержит эластичные волокна, ог­

раничивает движение черпаловидного хря­

ща кпереди. Рис. Г.

26 Перстнеглоточиая связка, lig. crico-

pharyngeum. Фиброзный тяж, который на­

чинается от рожковидного хряща, при­

крепляется к задней поверхности пластин­

ки перстневидного хряща и продолжается

в стенку глотки, располагаясь под слизис­

той оболочкой. Рис. Г.

27 [Сесамовидный хрящ, carrilago sesamoi-

dea]. Небольшие эластические хрящи в пе­

реднем отделе голосовой связки и вблизи

места ее прикрепления к черпаловидному

хрящу. Рис. Г.

28 Рожковидный хрящ [[Санториниев

хрящ]], carrilago comiculata [[Santorini]].

Расположен на верхушке черпаловидного

хряща. Рис. В, Г.

29 Рожковидный бугорок, tuberculutn corni-

culatum. Покрытое слизистой оболочкой

возвышение у верхушки черпаловидного

хряща, соответствующее одноименному

хрящу. См. 142.9.

142

Дыхательная система

1 Клиновидный хрящ, cartilago cuneifor-

mis. Располагается в толще черпалонадгор-

танной складки. Рис. Г

2 Клиновидный бугорок, tuberculum cunei-

forme. Возвышение черпалонадгортанной

складки над клиновидным хрящом. При

отсутствии хряща бугорок образован скоп­

лением слизистых желез. Рис. Б, Г.

3 Надгортанник, epiglottis. Тонкая подко­

вообразная пластинка. Рис. Б, В, Д.

4 Стебелек надгортанника, petiolus epiglo-

ttidis. Направлен вниз и прикрепляется к

щитовидному хрящу. Рис. А, Г.

5 Надгортанный бугорок, tubercidum epiglo-

tticum. Находится на задней поверхности

слизистой оболочки над стебельком. Рис.

Б.

6 Надгортанный хрящ, cartilago epiglottica.

Составляет основу надгортанника и обра­

зован эластическим хрящом. Рис. А, В, Г

7 Щитонадгортанная связка, lig. thyroe-

piglotticum. Фиксирует стебелек надгортан­

ника к задней поверхности щитовидного

хряща. Рис. А, Г.

8 Подъязычно-надгортанная связка, lig.

hyoepiglotticum. Находится между подъ­

язычной костью и надгортанником. Рис. В

9 Рожковидный бугорок, tubercidum comi-

culatum. Возвышение слизистой оболочки

над одноименным хрящом. Рис. Б, Г.

10 Мышцы гортани, тт. laryngis. Рис. Б,

В.Г.Д

11 [[Черпалонадгортанная мышца, тагуе-

piglotticus]]. Часть косой черпаловидной

мышцы. См. 21а. Рис. Б, Г

12 Перстнещитовидная мышца, т. crico-

thyroideus. Н: переднелатеральная поверх­

ность перстневидного хряща. П: нижний

край внутренней и наружной поверхностей

пластинки щитовидного хряща. Ф: натяги­

вает голосовую связку за счет смещения

щитовидного хряща вперед и вниз. Инн.:

верхний гортанный нерв. Рис. Д

13 Прямая часть, pars recta. Передние, ори­

ентированные вертикально волокна перст-

нещитовидной мышцы. Рис. В.

14 Косая часть, pars obliqua. Задние, ориен­

тированные горизонтально волокна m.cri-

cothyroideus. Рис. В.

15 Задняя перстнечерпаловидная мышца, т.

cricoarytenoideus posterior. H: задняя по­

верхность пластинки перстневидного хря­

ща. П: мышечный отросток черпаловидно-

го хряща. Ф: расширяет голосовую щель за

счет поворота голосовых отростков лате-

рально и вверх. Инн.: возвратный гортан­

ный нерв. Рис. Б, Г.

16 [Рожково-перстневидная мышца, nucerato-

cricoideus]. Присутствует непостоянно. Н:

нижний рог щитовидного хряша. П: ниж­

ний край перстневидного хряща. Инн.:

возвратный гортанный нерв. Рис.Б.

17 Латеральная перстнечерпаловидная мы­

шца, nucricoarytenoideus lateralis. H: верх­

ний край дуги перстневидного хряща. П:

мышечный отросток черпаловидного хря­

ща. Ф: участвует в сужении голосовой ще-

ли.Инн.: возвратный гортанный нервРис. Г

18 Голосовая мышца, т. vocalis. Н: внутрен­

няя поверхность пластинки щитовидного

хряща вблизи средней линии. П: голосовой

отросток и продолговатая ямка черпало­

видного хряща. Ф: изменяет степень натя­

жения голосовой связки. Инн.: возвратный

гортанный нерв. Рис. Д

19 [[Щитовиднойадгортанная мышца, т.

thyroepiglotticus]]. Часть щиточерпаловид-

ной мышцы. См. 20а. Рис. Г.

20 Щиточерпаловидная мышца, mthyroary-

tenoideus. H: внутренняя поверхность плас­

тинки щитовидного хряща. П: мышечный

отросток и латеральная поверхность чер­

паловидного хряща. Ф: участвует в суже­

нии голосовой щели. Инн.: возвратный

гортанный нерв. Рис. Г, Д

20а Щитонадгортанная часть, pars thyroe-

piglottica. H.: внутренняя поверхность плас­

тинки щитовидного хряща. П: надгортан­

ник и четырехугольная мембрана. Инн.:

возвратный гортанный нерв. Рис. Г. См. 11

21 Косая черпаловидная мышца, т. агу-

tenoideus obliquus. H: задняя поверхность

мышечного отростка. П: верхушка проти­

воположного черпаловидного хряща. Ф:

суживает голосовую щель за счет сближе­

ния черпаловидных хрящей. Инн.: возврат­

ный гортанный нерв. Рис. Б.

21а Черпалонадгортанная часть, pars arye-

piglottica. Лежит в толще одноименной

складки слизистой оболочки. Н: верхушка

черпаловидного хряща . П: край надгор­

танника. Ф: опускает надгортанник. См. 11.

22 Поперечная черпаловидная мышца, т.

arytenoideus transversus. H: задняя поверх­

ность черпаловидного хряща. П: черпало-

видный хрящ контрлатеральной стороны.

Ф: участвует в сужении голосовой щели за

счет сближения черпаловидных хрящей.

Инн.: возвратный гортанный нерв. Рис. Б.

23 Полость гортани, cavitas laryngis. Рис. Д
24 Вход в гортань, aditns laryngis. Ограничен

надгортанником, черпалонадгортанными

складками и межчерпаловидной вырезкой.

Рис. Б, Д

25 Черпалонадгортанная складка, plica

aryepiglottica. Расположена над одноимен­

ной мышцей и соединяет верхушку черпа­

ловидного хряща с латеральным краем над­

гортанника. Рис. Б, Г.

26 Межчерпаловидная вырезка, incisura

interarytenoidea. Щель между верхушками

черпаловидных хрящей. Рис. Б.

27 Преддверие гортани, vestibulum laryngis.

Верхняя часть полости гортани между adi-

tus laryngis и складками преддверия. Рис. Д

28 Щель преддверия, rima vestibuli. Haxo-

Дыхательная система

143

дится между складками преддверия. Рис. Д

29 Складка преддверия [желудочка],

plica vestibularis [ventricularis]. Образована

^ одноименной связкой, лежит между желу­

дочком гортани и преддверием. Рис. Д

29а Промежуточная полость гортани, cavit­

as laryngis intermedia. Находится между

складками преддверия и голосовыми склад­

ками.

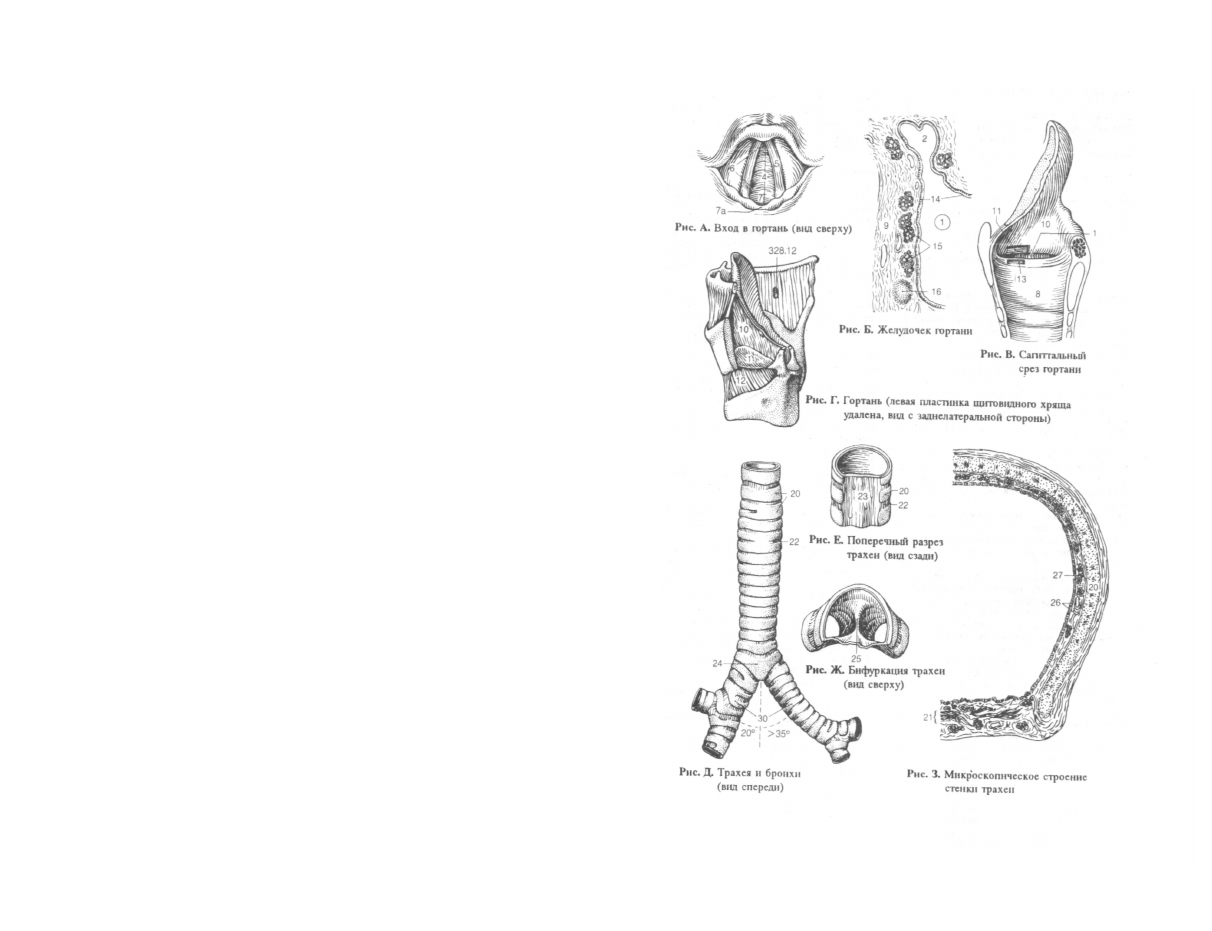

144

Дыхательная система

1 Желудочек гортани [[морганиев]],

ventriculus laryngis [[Morgagni]]. Боковой

карман между складкой преддверия и голо­

совой складкой. Рис. Б, В, Г.

2 Мешочек гортани, sacculus laryngis

[[appendix ventriculi laryngis]]. Небольшой,

слепо заканчивающийся вырост стенки

желудочка гортани, направленньш вверх.

Рис. Б.

3 Собственно голосовой аппарат, gb-

ttis. Образующая звук часть гортани, со­

стоящая из двух голосовых складок, разде­

ленных голосовой щелью. Рис. А.

4 Голосовая щель, rima glottidis. Располо­

жена между двумя черпаловидными хря­

щами и голосовыми связками. Рис. А

5 Голосовая складка, plica vocalis. Склад­

ка слизистой оболочки. Содержит голосо­

вую связку и расположенную латерально

от нее голосовую мышцу. Рис. А.

6 Межперепончатая часть, pars inter-

membranacea. Часть голосовой щели между

щитовидным хрящом и верхушками голо­

совых отростков. Рис. А.

7 Межхрящевая часть, pars intercartila-

ginea. Часть голосовой щели между черпа­

ловидными хрящами. Рис. А.

7а Межчерпаловидная складка, plica intera-

rytenoidea. Расположена между верхушками

черпаловидных хрящей. Рис. А.

8 Подголосовая полость, cavitas infragbttica.

Расположена между голосовой щелью и

трахеей. В состав ее стенки входит эласти­

ческий конус. Рис. В.

9 Фнброзно-эластическая мембрана, тет-

rana fibroelastica laryngis [[membrana ela-

tica laryngis]]. Располагается под слизистой

оболочкой гортани и содержит большое

количество эластических волокон. Начи­

нается от четырехугольной мембраны и за­

канчивается нижним краем эластического

конуса. Рис. Б.

10 Четырехугольная мембрана, membrana

quadrangularis. Расположена между надгор­

танником, черпалонадгортанной складкой

и складкой преддверия. Рис. В, Г.

11 Связка преддверия, lig. vestibulare. Утолще­

ние нижнего края четырехугольной мем­

браны. Рис. В.

12 Эластический конус (перстнеголосовая

мембрана), сопш elasricus (membrana cri-

covocalis). Утолщение фиброэластической

мембраны между голосовой связкой и

перстневидным хрящом. Рис. Г.

13 Голосовая связка, lig. vocale. Натянута

между голосовым отростком черпаловидно-

го и щитовидным хрящами. Является верх­

ним краем эластического конуса. Рис. В.

14 Слизистая оболочка, tunica mucosa. Задне-

верхняя поверхность надгортанника и го­

лосовая связка покрыты многослойным

плоским неороговевающим эпителием. Ос­

тальная часть слизистой оболочки гортани

покрыта многорядным цилиндрическим

ресничным эпителием с бокаловидными

клетками. Рис. Б.

15 Гортанные железы, glL laryngeales. Железы

смешанного типа секреции, расположен­

ные в подслизистой основе. Рис. Б.

16 [[Гортанные лимфатические фоллику­

лы, nodi tymphatici laryngis]]. Расположены,

. главным образом, в подслизистой оболочке

желудочка гортани. Рис. Б.

17 ТРАХЕЯ, trachea. Характеризуется нали­

чием хряща в стенке. Состоит из двух

частей и служит для проведения воздуха.

Рис. Д.

18 Шейная часть, pars cervicalis. Расположе­

на между шестым и седьмым шейными по­

звонками.

19 Грудная часть, pars thoracica. Находится

между первым и нижним краем четвертого

грудных позвонков.

20 Хрящи трахеи, cartilagines tracheales. Под­

ковообразные хрящи в стенке трахеи. Рис.

Д Е , 3 .

21 Мышца трахеи, т. trachealis. Неисчерчен-

ные мышечные волокла, расположенные

между свободными концами хрящей тра­

хеи. Рис. 3.

22 Кольцевые трахеальные связки, ligg.

anularia trachealia. Соединительнотканные

мостики между хрящами трахеи. Рис. Д Е.

23 Перепмгчатая стенка, paries membranaceus.

Задняя стенка трахеи. Рис. Е.

24 Бифуркация трахеи, bifurcatio tracheae

[trachealis]. Находится на уровне Т 4. Рис.

Д Ж .

25 Киль трахеи, carina tracheae. Гребень,

выступающий в просвет трахеи в месте ее

бифуркации. Обеспечивает аэродинамиче­

ский эффект. Рис. Ж.

26 Слизистая оболочка, tunica mucosa. По­

крыта многорядным цилиндрическим рес­

нитчатым эпителием с бокаловидными

клетками. Рис. 3.

27 Трахеальные железы, gll. tracheales.

Железы смешанного типа секреции в

подслизистой основе. Рис. 3

28 БРОНХИ, bronchi. Ветви трахеи.
29 Бронхиальное дерево, arbor bronchialis.

Совокупность ветвящихся бронхов.

30 Главный бронх (правый и левый), bron­

chus principalis (dexter et sinister). Отходит

непосредственно от трахеи. Рис. Д

Дыхательная система

145
