ПАТРОНЫ ДЛЯ СНАЙПЕРСКОЙ СТРЕЛЬБЫ

При снайперской стрельбе наиболее предпочтительны два вида патронов, специально разработанных для применения в реальных боевых условиях. Первый из них так и называется: "снайперские" (фото 195). Патроны эти изготавливаются с особой тщательностью, не только с однообразной навеской порохового заряда и пуль, одинаковых по массе, но и с очень точным соблюдением геометрической формы пули, специальным мягким материалом гильзы, с более толстым слоем томпакового покрытия. Патроны "снайперские" имеют очень высокую кучность боя, не уступающую кучности боя специальных спортивно-целевых патронов такого же калибра с латунной гильзой.

Пуля патрона "снайперский" ничем не окрашена во избежание изменения весового баланса. Эти патроны специально предназначены для поражения живой силы противника. Посмотрите на продольный разрез пули этого боеприпаса (фото 196). В головной части пули находится пустота, а полый носик пули выполняет функцию баллистического наконечника-обтекателя. За ним следует стальной сердечник и уже затем - свинцовая

- - 346 - -

заливка. Центр тяжести такой пули несколько смещен назад. При попадании в плотные ткани (кость) такая пуля разворачивается боком, идет кувырком, затем разваливается на головную (стальную) и хвостовую (свинцовую) части, которые движутся внутри цели самостоятельно и непредсказуемо, не оставляя противнику шансов на выживание.

Охотники говорили, что такие боеприпасы успешно валят даже крупного зверя.

Фото 195. Патрон "снайперский" на фрагменте упаковки

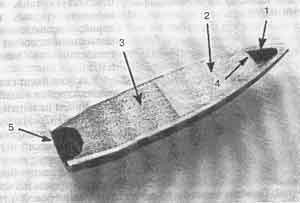

Фото 196. Продольный разрез пули патрона "снайперский"

1 - пустой баллистический наконечник; 2 - стальной сердечник; 3 - свинцовая заливка; 4 -

скос сердечника; 5 - полый хвостовик

Благодаря стальному сердечнику пули патронов "снайперские" имеют бронепробиваемость на 25-30% выше, чем обычные легкие пули. Пули данного вида боеприпасов имеют обтекаемую форму тяжелой пули образца 1930 г , но вес, равный весу легкой пули, - 9,9 г благодаря стальному сердечнику и пустоте в хвостовой части. Так было специально задумано разработчиками для придания легкой пуле полезных качеств пули тяжелой. Поэтому траектория полета пули патронов "снайперские" соответствует табл. 8 превышения средних траекторий, приведенной в настоящем пособии и наставлении по винтовке СВД.

Как уже было сказано, пули патронов "снайперские" ничем не маркируются (фото 197). На бумажных пачках этих боеприпасов имеются надписи "снайперские".

- - 347 - -

Фото 197. Пуля патрона "снайперский"

Второй вид боеприпасов, предназначенных для снайперской стрельбы, имеет пулю со стальным сердечником, головная часть которой окрашена в серебристый цвет (фото 198). Их так и называют - пули с серебряным носиком (вес пули 9,6 г).

Фото 198. Пуля с "серебряным" носиком для стрельбы по легкобронированным целям

Стальной сердечник этой пули занимает большую часть ее объема (фото 199).

Фото 199. Пуля для стрельбы по легкобронированным целям в разрезе:

1 - свинцовая заливка, 2 - стальной сердечник; 3 - свинцовая рубашка между стальным сердечником и оболочкой

В головной части пули находится свинцовая заливка для большей устойчивости пули в полете. Такие боеприпасы предназначены для снайперской работы по легкобронированным и укрепленным целям. Пуля с сердечником маркировки "серебряный носик" пробивает:

- - 348 - -

На продольном разрезе видно, что пули с сердечником имеют обтекаемую форму тяжелой пули с коническим хвостовиком. Но пули эти относятся к категории легких (вес 9,6 г) из-за стального сердечника, который легче свинцового такого же объема.

Баллистика этих пуль и кучность боя практически такая же, как у патронов "снайперские", и при стрельбе ими следует руководствоваться все той же таблицей превышения средних траекторий по винтовке СВД.

Вышеописанные два типа боеприпасов были разработаны применительно к винтовке СВД, но их баллистика практически соответствует табл. 9 превышения средних траекторий для трехлинейной винтовки образца 1891-1930 гг., приведенной в данном пособии.

Специализированные патроны калибра 7,62 мм "снайперские" и "серебряный носик", предназначенные именно для снайперских стрельб, по весу и поперечной нагрузке являются легкими, при этом имея такую же совершенную аэродинамическую форму, как и тяжелые пули образца 1930 г, поэтому их траектория на дистанции до 500 м соответствует траектории легкой пули, а на дистанции от 500 до 1300 м - траектории пули тяжелой.

Поэтому в таблице превышения средних траекторий для винтовки СВД указаны баллистические данные для стрельбы легкой пулей, а именно: патронами "снайперскими", "серебряный носик" и валовыми пулеметно-винтовочными патронами со стальным сердечником.

Пули патронов "снайперские" делаются легкими для повышенного действия по живой цели. Скорость легкой пули быстрее, чем тяжелой. Как уже известно, пуля, попадающая в живую цель со скоростью 700 м/с и выше, вызывает гидравлический удар и сопряженный с ним физиологический шок, мгновенно выводящий цель из строя. Такое действие легкой пули снайперского патрона по цели сохраняется практически до 400-500 м, после этой дистанции скорость пули снижается сопротивлением воздуха, но поражающее действие именно пули патрона "снайперский" от этого ничуть не уменьшается. Почему?

Внимательно посмотрите на продольный распил этой пули. стальной сердечник в головной части имеет чуть заметный скос правой стороной вверх (см. фото 196). Это создает хоть и незначительный, но перевес массы с одной стороны головной части пули. При вращении этот противовес все больше и больше заносит носик пули в сторону и она все больше и больше приобретает неустойчивое положение по горизонтали. Поэтому чем дальше дистанция до цели, тем неустойчивее становится пуля при подлете к ней. На дистанциях стрельбы далее 400-500 м пуля снайперских патронов даже при попадании в мягкие ткани разворачивается боком и, если не разваливается на части, начинает кувыркаться, оставляя после себя фарш.

При всем этом пуля патрона "снайперский" очень хорошо держится на ветру (как говорят, "стоит на ветер") и гарантированно сохраняет устойчивое положение в полете на дистанции стрельбы 200 м.

Кучность боя патронов "снайперские" можно считать абсолютной. Все неудачи, случающиеся при работе с этими патронами, можно объяснить только пониженным качеством ствола или ошибками стрелка. Уникальные баллистические данные вышеописанного боеприпаса и его повышенное действие по цели вызвали у натовских военных заметную растерянность во время последних балканских конфликтов.

ОТБОР БОЕПРИПАСОВ

- - 349 - -

В реальной боевой практике не всегда приходится стрелять боеприпасами, изготовленными и предназначенными специально для снайперской стрельбы. Подчас приходится стрелять тем, что есть в наличии. Зацинкованные валовые патроны, изготовленные в довоенное, военное и послевоенное время (1936-1956 гг.), нередко имеют неправильную "косую" посадку пули в дульце гильзы. Это так называемые "кривые" патроны, у которых пуля чуть-чуть отклонена вбок от общей оси гильза - пуля. Такая "кривая" посадка пули заметна на глаз. На глаз заметна даже неравномерность посадки пули в гильзу по глубине: очень часто пули посажены или слишком глубоко, или чрезмерно выступают.

Пули с "косой" посадкой пойдут по стволу тоже "косым" образом, и поэтому точности стрельбы они не обеспечат. Пули с неодинаковой посадкой дадут неодинаковое давление в стволе и обозначат разброс по вертикали. Визуальным осмотром такие патроны выбраковываются и отдаются пулеметчикам. Разумеется, валовые патроны с легкими пулями образца 1908- 1930 гг. будут иметь гораздо больший разброс, чем снайперские или спортивно-целевые, но на войне это лучше, чем ничего.

Можно стрелять любыми патронами, новыми на вид, не имеющими на поверхности сильных потертостей, царапин, вмятин, ржавчины.

Патроны с потертостями свидетельствуют о том, что их очень долго и неизвестно при каких обстоятельствах таскали по карманам и подсумкам. Эти боеприпасы могут оказаться подмоченными - в таком случае они могут не сработать.

Нельзя применять патроны, имеющие даже незначительные вмятины на гильзах. Дело не в том, что такие боеприпасы не заходят в патронник; при необходимости их можно туда загнать силой. Дело в том, что распрямляющаяся под дьявольским давлением вмятина с большой силой ударяет в стенку патронника и его может элементарно разорвать. Такие случаи бывали. Нельзя применять патроны с ржавыми гильзами и ржавыми пулями. Ржавая оболочка пули может развалиться и фрагменты деформированной пули полетят в непредсказуемых направлениях. Ржавую гильзу может элементарно разорвать. При этом бывает, что остатки гильзы не просто пригорают к патроннику, а намертво привариваются к нему. Бывает, что в таком случае при прорыве газов назад затвор приваривается к ствольной коробке и, кроме того, стрелок получает сильный газовый удар в лицо с риском повреждения глаз.

Нельзя использовать патроны выпуска первой половины 30-х годов и ранее. Такие боеприпасы часто детонируют; бывает, что при этом ствол разносит в клочья, отрывая стрелку пальцы левой руки.

Нельзя носить патроны в кожаных подсумках и патронташах - только в брезентовых или кирзовых. От соприкосновения с кожей металл плакированных боеприпасов покрывается зеленым налетом и ржавчиной.

И, разумеется, нельзя смазывать боеприпасы - они после этого не стреляют. Силой поверхностного натяжения даже самая густая смазка рано или поздно проникает внутрь патрона и обволакивает капсюльный и пороховой заряды, которые после этого не срабатывают. Для предохранения патронов от влаги их разрешается смазывать тонким слоем свиного сала, и такие боеприпасы рекомендуется использовать в первую очередь и побыстрее.

- - 350 - -

Не забывайте, что трассирующие пули портят ствол и на дистанции 200 м (и даже меньше) не пробивают даже каску. Трассирующие пули применяйте по жесткой необходимости и для целеуказания.

Если есть возможность, калибруйте валовые патроны по диаметру пули и отбирайте для стрельбы патроны с пулями, одинаковыми по диаметру и глубине посадки в гильзе. Снайперы старой формации валовые патроны (и даже целевые) обязательно взвешивают и отбраковывают те, которые имеют отклонения в общем весе. По возможности, так следует поступать и вам. Всем этим вы резко повысите кучность боя своего ствола.

Всегда имейте по нескольку штук патронов бронебойно-зажигательных и трассирующих. Боевая необходимость может потребовать их применения при самых неожиданных обстоятельствах.

Не применяйте патроны, у которых капсюль выступает над дном гильзы. При закрывании затвора такой патрон может преждевременно сработать.

Не применяйте патроны, имеющие коррозию или трещины на капсюле. Такой капсюль может пробить ударником.

Если произошла осечка и этот патрон у вас не последний, без сожаления выбрасывайте его. Нельзя "щелкать" по этому патрону второй раз. Сильный ударник винтовки может пробить капсюль, и газовый поток в таком случае ударяет в лицо стреляющего с мощностью боксерского кулака без перчатки. Когда-то по молодости автор в это не верил, пока не получил вот такую жуткую газовую оплеуху. Ощущение было такое, как будто голова оторвалась и все остальное существует само по себе.

Очень редко, но все-таки происходит весьма опасное явление, называемое затяжным выстрелом. Бывает, что сбившийся в комки или отсыревший порох воспламеняется не сразу, а через какое-то время. Поэтому при осечке никогда не спешите сразу же открывать затвор. После осечки сосчитайте до десяти, и если выстрела не произойдет, резко открывайте затвор и выбрасывайте наружу несработавший патрон. Автор был свидетелем случая, когда молодой курсант, не выдержав положенные после осечки 5-6 секунд, рванул затвор на себя, патрон вылетел, упал под ноги инструктору и взорвался. Никто не пострадал. Но если бы этот патрон сработал в момент открывания затвора, последствия были бы ужасными.

РАЗДЕЛ 9

ТЕОРИЯ НАРЕЗНОГО СТВОЛА

Основной частью стрелкового оружия является ствол. Ствол позволяет использовать энергию порохового заряда, сгорающего в зарядной каморе, чтобы сообщить пуле поступательное и вращательное движения, разогнать ее с нужной скоростью и выбросить ее в нужном направлении.

Ствол представляет собой трубу, внутренняя полость которой называется каналом ствола. Канал ствола (схема 130) по своему устройству делится на следующие части: патронник, соединительный конус (пулъный вход) и нарезная часть. Каналы стволов в

- - 351 - -

образцах по устройству примерно одинаковы и различаются лишь очертанием патронника, числом и формой нарезов.

Схема 130. Устройство канала ствола

Патронник служит для помещения патрона. Формы и размеры патронника определяются формой и размерами гильзы. Между стенками гильзы и стенками патронника делают зазор от 0,05 до 0,12 см. Зазор обеспечивает свободное вкладывание патрона даже при наличии в патроннике пыли или слоя смазки. Зазор необходим, ибо, если нет зазора, нет и движения. Но слишком большая величина зазора может привести к раздутию или продольному разрыву гильзы.

В некоторых образцах оружия, у которых экстракция гильзы происходит при наличии давления пороховых газов в канале ствола, в целях облегчения экстракции делают продольные канавки в патроннике и пульном входе. На схеме 131 изображены канавки в патроннике и пульном входе пулемета ШКАС. Во время выстрела пороховые газы проникают в продольные канавки и оказывают давление на наружную поверхность гильзы, благодаря чему она с меньшим усилием будет прижиматься к стенкам патронника. Такие канавки получили название "канавки Ревелли" по фамилии итальянского оружейника, который их изобрел.

Схема 131. Патронник пулемета ШКАС

Пульный вход служит для обеспечения постепенного врезания пули в нарезы и для придания пуле правильного первоначального направления. Обычно пульный вход состоит из гладкой и нарезной частей. Гладкая часть имеет вид усеченного конуса. Нарезная часть пульного входа имеет поля с отлогим подъемом, постепенно увеличивающимся от нуля до нормальной величины, что обеспечивает врезание пули в нарезы. Эта нарезная часть не должна быть короткой, ибо в таком случае чрезмерной крутизной подъема полей нарезов может быть сорвана и разрушена оболочка пули. Она не должна быть и длинной - в таком случае пуля, получившая свободное ускорение в этой длине, испытывает сильную нагрузку при встрече с повышением полей нарезов, как с препятствием, и ее оболочка может быть также разрушена. Обычно нарезную часть пульного входа делают не менее 0,5 и не более 1,5 величины калибра, в зависимости от особенностей оружия и боеприпасов.

Нарезная часть ствола служит для придания пуле вращательного движения. Пуля, двигаясь по нарезам, вращается вокруг своей оси и, подобно гироволчку, летит головной

- - 352 - -

частью постоянно вперед. Иначе длинная пуля, вылетев из ствола, начала бы беспорядочно кувыркаться в полете.

Нарезы представляют собой канавки, вьющиеся вдоль поверхности канала ствола.

Каждый нарез-канавка имеет две грани и дно. Грань, которая ведет пулю при движении ее по каналу ствола и на которую давит оболочка пули, движущейся по каналу ствола, называется боевой (схема 132). Эта грань видна с казенной части канала со стороны патронника. Противоположная грань нареза называется холостой. На эту грань оболочка пули при движении по нарезам не давит. Холостая грань нареза хорошо просматривается с дульной части канала ствола. Промежутки, выступающие между канавками-нарезами, называются полями нарезов. Диаметр канала ствола по полям (диаметр сверления ствола) называется калибром ствола (схема 133).

Схема 132. Канал нарезного ствола со стороны патронника

Схема 133. Устройство нарезной части канала ствола (поперечный разрез):

а - ширина нареза; b - ширина поля; с - глубина нареза; d - калибр оружия; d1 - диаметр по нарезам.

Нарезы прямоугольной формы

Нарезы выполняются проходом специального метчика или продавливаются специальным инструментом - дорном. Дорнированные стволы вследствие уплотнения структуры металла прочнее и более живучи в эксплуатации, чем обработанные нарезанием. Но нарезанные стволы более чисты после обработки и дают лучшую кучность боя.

Направление нарезов встречается как правое (Россия, СССР, Германия, Америка), так и левое (Англия и Франция). Правое направление нарезов обусловлено тем, что давление пули на боевые грани нарезов вызывает реакцию кручения ствола в сторону, противоположную направлению вращения пули. Эти напряжения существенны, и они могут или закручивать (завинчивать) ствол в ствольную коробку, или вывинчивать его оттуда. Обычная технологическая резьба в большинстве стран мира правого вращения и,

- - 353 - -

соответственно, ствол с правым направлением нарезов будет "вкручиваться" в ствольную коробку, а не "выкручиваться" из нее. Известно, что даже гайки рано или поздно сами откручиваются, а оружейные стволы при разных направлениях нарезов и резьбы посадки в ствольную коробку открутятся и подавно. Английские и французские стволы с левыми нарезами имеют соответственно левую резьбу соединения со ствольной коробкой. И хотя сейчас даже на спортивном высокоточном оружии стволы запрессованы в ствольные коробки с технологическим "натягом" (что, кстати, увеличивает прочность патронника) и законтрены шпильками (как в автомате АКМ), нарезы отечественных стволов традиционно остались правого вращения.

На качество боя оружия (энергию и кучность) направление вращения нарезов влияния не имеет. Но следует помнить, что при правом вращении нарезов отклонение пули на деривацию будет вправо, а при левом вращении - влево.

Для получения более прочных выступов на оболочке пули после ее врезания в нарезы (схема 134) и для удобства чистки оружия желательно ширину нарезов делать возможно большей.

Схема 134:

А - форма оболочки после врезания в нарезы;

Б - упрощенная форма оболочки после врезания в нарезы

Врезание оболочки пули будет тем легче, чем уже поля (выступающие части) нарезов. Однако при слишком узких полях ширина их может оказаться настолько малой, что они не будут удовлетворять пределам прочности и будут разрушаться. Практически берут ширину поля, равной примерно половине ширины нареза (см. схему 133). Например, для винтовок и карабинов Мосина ширина нареза 3,81 мм, ширина поля 2,17 мм.

От глубины нарезов зависит высота выступов на оболочке пули (схема 134). При мелких нарезах незначительный износ полей (выступов) может привести к срыву пуль с нарезов. Исходя из этого глубину нарезов делают возможно большей. Однако с увеличением глубины нарезов увеличивается усилие, необходимое для врезания пули в нарезы, что может вызвать разрыв оболочки или демонтаж (разрушение) пули. Кроме того, глубокие нарезы создают большие выступы на оболочке пули, которые будут увеличивать силу сопротивления воздуха в полете. Учитывая все эти соображения, глубину нарезов делают равной от 1/50 до 1/70 калибра оружия (1,5-2%). Для трехлинейных винтовок и карабинов глубина нарезов равна 0,12-0,15 мм.

Чем больше количество нарезов, тем кучнее бой ствола. В трехлинейных винтовках дореволюционного выпуска было три нареза, позже их увеличили до четырех. В оружии нормальных калибров их иногда делают 5-6, но не более, исходя из вышеописанных технических особенностей проектирования.

- - 354 - -

В практике стрелкового оружия в разное время и по разным причинам применялись различные профили нарезов: прямоугольный, трапецеидальный, сегментный, скругленный и даже комбинированный.

Прямоугольной называется такая форма нарезов, у которой грани одного и того же нареза параллельны (см. схему 133). В отечественных стволах приняты нарезы прямоугольной формы. Преимущества именно такой формы нарезов - в ее надежности, долговечности и экономичности в изготовлении и поэтому она наиболее применяема в оружейных системах (схема 135).

Схема 135:

А - нарезы 7,62-мм винтовки Спрингфильда обр. 1903 г.; Б - нарезы 7,62-мм винтовки КА обр. 1891/1930 гг.

Трапецеидальная форма нарезов похожа на прямоугольную и отличается от нее тем, что смежные грани нарезов не параллельны друг другу. Такая форма нарезов продиктована стремлением сделать деформацию оболочки пули при врезании в нарезы менее резко "сдвинутой" (схема 136) и, соответственно, сохранить ее профиль и механическую прочность, увеличить глубину нарезов и повысить давление в стволе.

Оружие с трапецеидальной формой нарезов сложнее и дороже в производстве, чем оружие с нарезами прямоугольной формы, но кучность боя таких стволов лучше. Снайперские винтовки с трапецеидальными нарезами производились и производятся в Австрии фирмой "Манлихер".

Схема 136. Нарезы трапецеидальной формы Вышеописанные формы нарезов в принципе отвечают эксплуатационным

требованиям, но остающиеся в углах нарезов (между дном нареза и гранью) твердые частицы оболочки пули и продуктов сгорания пороха могут вызвать появление коррозии, ибо чистка и смазка углов нарезов затруднена. К тому же углы нарезов неплотно заполняются массой пули, и в этих местах наблюдается прорыв пороховых газов. При этом несколько падает давление в стволе и раскаленные пороховые газы, истекающие по незаполненным местам с большой скоростью, разрушающе действуют на ствол.

Стараясь ликвидировать этот недостаток, на некоторых оружейных системах до сих пор применяются так называемые нарезы сегментной формы. Сегментной называется такая форма нарезов, у которой нарезы в сечении, перпендикулярном оси ствола, представляют фигуру сегмента (схема 137). Такие нарезы в начале XX столетия были приняты на очень неплохой винтовке точного боя японского оружейника Арисака (схема

- - 355 - -

138). При такой форме нарезов, не имеющей углов, пуля заполняет просвет канала ствола полностью. Но стволы с такими нарезами очень трудоемки и дороги в производстве, к тому же при отсутствии боевых граней, на которые обычно опирается пуля при движении, пуля действует на опорную часть сегмента, как на клин, вызывая увеличенную поперечную деформацию ствола и снижая его живучесть. Поэтому сегментарные нарезы широкого распространения не получили.

Схема 137. Нарезы сегментной формы

Схема 138. Нарезы 6,5-мм винтовки системы Арисака Недостатки сегментарных нарезов устранены в стволах с нарезами скругленной

формы (схема 139), где боевая грань имеет полукруглую форму. В таких нарезах нет углов, они ничем не забиваются, в них не наволакивается свинец. Стволы с такими нарезами очень легко чистить. Но они еще более дороги в производстве, чем сегментарные нарезы, и применяются на очень дорогих охотничьих системах.

Схема 139. Скругленная форма нарезов

В свое время для повышения живучести стволов в некоторых системах поля нарезов делали шире самих нарезов. Такие нарезы были на русской трехлинейной винтовке первых выпусков и на швейцарской винтовке системы "Шмидт-Рубина" (схема 140). С принятием на вооружение патронов с пулями более совершенной формы, в меньшей степени изнашивающей ствол, от такой геометрии нарезов отказались.

Схема 140. Нарезы 7,5-мм винтовки системы "Шмидт-Рубина" обр. 1889-1896 гг.

- - 356 - -

Если развернуть внутреннюю поверхность канала ствола вдоль оси с нанесенным на ней нарезом, то очертание нареза представится в виде линии, которая может быть прямой или кривой (схема 141).

Схема 141. Виды нарезов (развертка):

а - нарез постоянной крутизны; б - нарез прогрессивной крутизны; в - нарез смешанной крутизны

Нарез, получающийся при развертке в виде прямой линии, называется нарезом постоянной крутизны (а на схеме 141). Угол на схеме, характеризующий наклон или крутизну нарезов, называется углом наклона или крутизны нарезов.

Нарез, при развертке представляющийся в виде кривой линии с возрастающей крутизной от начала нарезов к дульной части, называется нарезом прогрессивной крутизны (б на схеме 141).

Преимущество нарезов постоянной крутизны состоит в простоте изготовления, недостаток - в неравномерности износа. При нарезах постоянной крутизны давление на боевую грань переменно и принимает исключительно большую величину в тот момент, когда давление пороховых газов в стволе наибольшее. В месте наибольшего давления происходит усиленный износ боевых граней нарезов.

При нарезах прогрессивной крутизны при наибольшем давлении угол наименьший, следовательно, давление на боевую грань тоже будет сравнительно небольшим. При падении давления, ближе к дульному срезу при возросшей крутизне нарезов их боевые грани будут испытывать гораздо меньшие разрушающие усилия при прохождении по ним пули.

Нарезы прогрессивной крутизны заметно улучшают кучность боя ствола, однако они не нашли широкого распространения в стрелковом оружии из-за сложности изготовления и применяются в артиллерийских системах. Такие нарезы выполняются на отдельных образцах особо точного снайперского оружия.

Длина участка канала ствола, на котором нарезы постоянной крутизны делают один полный оборот, называется шагом нарезов.

Зная длину шага нарезов и дульную скорость пули, можно подсчитать число оборотов пули вокруг ее оси в момент вылета из канала ствола по формуле:

число оборотов =(V дульная)/шаг нарезов.

Пример. Определить число оборотов пули винтовки Мосина образца 1891-1930 гг.

Дульная скорость 860 м/с, длина шага нарезов 0,24 м.

Решение. 860/0,24 = 3583 оборота в секунду.

- - 357 - -

Кучность боя ствола увеличивается с уменьшением шага нарезов и увеличением оборотов пули. Но до разумных пределов - при слишком крутых нарезах пуля будет срываться с них, и при слишком больших оборотах ее может разорвать центробежной силой.

Пуля должна врезаться в нарезы и заполнить их полностью, до самых доньев и немного (очень немного) с излишком. Между поперечными размерами пули и канала ствола должно соблюдаться такое соотношение, при котором площадь поперечного сечения пули на 1-2% превышала бы площадь сечения ствола. Пуля, свободно, с люфтами идущая по стволу, начинает "болтаться" в нем от стенки до стенки, разбивает ствол и отклоняется от прицельного направления. Кучности боя такими пулями не будет. Каналы стволов выполняются очень тщательно, но все равно у стволов одного и того же образца оружия диаметры калибровочных сверлений и расстояния между доньями нарезов не будут одинаковы вследствие износа обрабатывающего инструмента. При стрельбе очередями это значения не имеет, но в снайперской стрельбе становится заметным.

Поэтому под каждый ствол желательно подобрать патрон с пулей соответствующего диаметра. Пули винтовочных патронов всегда делаются по диаметру больше, чем номинальный калибр оружия, и даже немного больше расстояния между доньями нарезов (см. табл. 38). Каждый реальный диаметр конкретного канала ствола должен сопрягаться с конкретным диаметром пули. Поэтому при стрельбе какой-либо одной партией патронов кучность стрельбы даже из очень хорошего нового ствола может оказаться неудовлетворительной. Знающие снайперы заранее подбирают подходящие партии патронов по результатам кучности при пробных отстрелах.

Несмотря на то что вышеописанная система измерения калибра ствола "от поля до поля" нареза является международной, в западных странах все больше и больше практикуется измерение калибра "от дна до дна" нареза, что, на взгляд автора, при подборке точного снайперского оружия и боеприпасов более правильно, ибо позволяет сразу ориентироваться в реальных диаметрах ствола и подбирать к ним патроны с пулями соответствующего диаметра. К примеру, калибр американской винтовки М-16 равен 5,6 мм, но он определен по "доньям" нарезов. Калибр нашего автомата АК-74 равен 5,45 мм, но он принят по классическому образцу - по "полям" нарезов. В реальности внутренние калибры обоих образцов оружия одинаковы. Калибр пуль к ним равен 5,61-5,62 мм. Как это ни странно, в практике малокалиберного спортивного оружия изначально утвердилась неклассическая формулировка - по доньям нарезов. Реальный калибр свинцовой безоболочечной пули обычного спортивно-охотничьего малокалиберного патрона равен 5,62 мм, а калибр ствола по доньям нарезов равен 5,59-5,60 мм.

В наше время (очень редко) встречаются трехлинейные снайперские винтовки довоенного выпуска с изумительно кучным боем. У таких винтовок канал ствола выполнялся па так называемый "легкий конус" с разницей в диаметрах у казенной и дульной частей в 2-3%. При этом сводится на нет истирание оболочки пули о стенки канала ствола и пуля все время "обжимается", что не позволяет ей "гулять" по стволу.

Точность изготовления ствола и чистота обработки его канала оказывают на точность и кучность боя непосредственное и существенное влияние. Шероховатость, грубость обработки канала ствола, нарушение его соосности, неровности дна нарезов увеличивают рассеяние при стрельбе из винтовок до 20%.

- - 358 - -

Форма дульного среза ствола делается такой, чтобы предотвратить случайные повреждения (забоины) поверхности канала ствола в дульной части, нарушающие кучность боя оружия. Наиболее хорошо предохраняет канал ствола от повреждений дульная часть специальной формы с "бортами" (схема 142).

Схема 142. Формы дульного среза ствола

1 - закругленная; 2-е фасками; 3 - со сферической выемкой; 4 - с раззенковкой

Неперпендикулярность плоскости дульного среза к оси канала ствола на 1% при стрельбе из винтовки на дальность 100 м дает отклонение пули больше 10-ти см. При этом контрольный радиус круга, вмещающего лучшую половину пробоин, увеличивается на 10%.

ВЫБОР НОРМАЛЬНОГО КАЛИБРА

Калибр винтовок, карабинов и пулеметов от 6,5 до 8 мм, установившийся в конце XIX века и доминирующий в современном оружии, называется нормальным калибром. Калибр меньше нормального (обычно 5,6 мм) называется малым. У многих возникает естественный вопрос, почему винтовочные калибры выбраны именно в таких пределах?

Дело в том, что согласно законам физики чем меньше тело, двигающееся в газообразной среде, тем больше удельное сопротивление этой среды оно испытывает. Чем больше тело, тем меньше ему сопротивляется окружающая газообразная атмосфера. Это довольно сложный физический процесс. Пули малых калибров даже при огромной начальной скорости 1200-1300 м/с из-за большого удельного сопротивления очень быстро теряют скорость и не летят далее 2,5 км. После дистанции 400-500 м их траектории резко понижаются и пробивная способность падает. В то же время гаубичный 120-мм снаряд с начальной скоростью 550 м/с в состоянии пролететь 12 км и более. Да, при стрельбе на реальных дистанциях общевойскового боя 400 м при малых калибрах можно значительно улучшить настильность траектории при начальной скорости пули 900-950 м/с. При этом увеличивается дальность прямого выстрела до 450-470 м. Однако для снайперской и пулеметной стрельбы на дальние дистанции это не годится. При стрельбе на большие дальности легкая пуля с уменьшенным калибром теряет все преимущества. Кроме того, во все времена была целесообразность применения единого патрона для винтовок и пулеметов.

Пули нормального калибра при средних скоростях 750- 850 м/с летят довольно далеко.

Увеличивать калибр более 8 мм уже нецелесообразно из-за увеличения веса оружия и носимого запаса патронов. Убойное действие пули нормального калибра сохраняется даже на ее излете. Траектория пули нормального калибра достаточно настильна и предсказуема для точной стрельбы на дистанциях до 1300 м, поэтому снайперские винтовки во всех странах мира и боеприпасы к ним изготавливаются под нормальный калибр.

Стволы малых калибров имеют более кучный бой, чем стволы калибров нормальных.

Это объясняется тем, что бой оружия тем кучнее, чем больше его удельная длина в

- - 359 - -

калибрах. Но по вышеизложенным причинам эффективность применения малых калибров в снайперской практике носит спорный характер.

ВИБРАЦИЯ СТВОЛОВ

Как показывает практика, стволы огнестрельного оружия приходят при стрельбе в колебательное движение (схема 143). Характер и размах колебания зависят от многих факторов: длины ствола, его поперечных размеров, наличия и места расположения сосредоточенных масс, условий крепления, массы и т. д. Колебания ствола при выстреле происходят преимущественно в вертикальной плоскости. С изменением длины ствола меняются условия колебаний и периодически изменяется рассеивание, проходя последовательно через максимум и минимум. На качество стрельбы это имеет очень большое влияние вследствие изгиба ствола на старых системах. Чтобы уменьшить колебания ствола, его прижимали к ложе ствольными накладками. Спортивное оружие делают с толстыми массивными стволами, это значительно уменьшает колебания стволов при стрельбе и заметно повышает кучность боя, но в качестве боевого оружия такие системы непригодны из-за "неподъемности" - они весят от б до 8 кг. В трехлинейных снайперских винтовках кучность боя заметно повышали очень прочным "глухим" креплением штыка. Штык, работая как противовес, почти вдвое уменьшает колебания ствола и на столько же улучшает кучность боя. Но только очень плотно "посаженный" на ствол и зажатый в креплении штык. Если он будет качаться на стволе, разброс от этого только увеличится. Следует учесть, что винтовку, пристрелянную ранее без штыка, при постановке штыка нужно заново пристреливать. Штык, расположенный справа, смещает центр тяжести оружия и, следовательно, изменяет его балансировку. Штык отклоняет центр тяжести вправо, тогда как сила отдачи действует в направлении оси канала ствола и смещает оружие влево при стрельбе. При этом средняя точка попадания отклонится влево. Опытами установлено, что при стрельбе со штыком на дистанции 100 м средняя точка попадания (СТП) отклоняется влево на 6-8 см и вниз на 8- 10 см. Это смещение СТП компенсируется приведением винтовки к нормальному бою заново и в обычном установленном порядке.

Схема 143. фазы колебания дульной части ствола

К винтовке СВД подходит штык автомата АКМ, но пристреливать ее со штыком не принято. Штык удлиняет и без того длинную СВД. Вместо этого для улучшения кучности боя на ствол СВД плотно прикрепляют противовес - стальной или свинцовый, весом от 0,5 до 2 кг - по желанию и темпераменту стрелка. Место прикрепления противовеса выбирается опытным путем, эмпирически. Противовес нежелательно зажимать на стволе винтами во избежание деформирования стенок ствола. Обычно противовес плотно приматывают к стволу матерчатой изолентой.

- - 360 - -

Колебания ствола при выстреле и причины, их порождающие, полностью не изучены, и в их природе до сих пор много необъяснимого. Считается (и математически доказано), что обеспечить вылет пули в одну и ту же фазу колебаний практически невозможно из-за неизбежного разброса времени движения пули по каналу ствола вследствие влияния различного рода причин (разброс максимального давления газов, веса пули, качества пороха и т. д.). Но как-то старичок оружейник, обстукав деревянной палочкой в общем-то неплохой ствол винтовки АВ калибра 7,62 мм и нанеся мелом вертикальную риску сантиметрах в пятнадцати от дульного среза, сказал автору: "Это мертвая точка, в которой колебаний ствола нет! Отрежьте кусок ствола по этой отметке, и вы не пожалеете!" Авторитет этого мастера был велик, и в том, что он сказал, никто не засомневался. После того как ствол укоротили до отметки, указанной мастером, кучность не просто резко улучшилась - она улучшилась фантастически. На дистанции 100 м разброс не выходил за габарит трехкопеечной монеты.

ПОНЯТИЕ ОБ УПРУГОМ СОПРОТИВЛЕНИИ СТВОЛА

Разделим ствол на ряд участков и совместим его под графиком изменения давления внутри ствола при выстреле (схема 144). Над кривой давления расположим математически рассчитанную согласно сопротивлению материалов кривую упругого сопротивления ствола давлению внутри него. Мы получим картину сопротивления стенок ствола в различные периоды выстрела.

Схема 144. Кривая упругого сопротивления ствола винтовки образца 1891-1930 гг и кривая давления газов в стволе

Как видно из схемы 144, давление пороховых газов в канале ствола в сечениях аа и бб выше предельно допустимого. Снижение запаса прочности в этих сечениях сделано с целью получить конструктивно удобные размеры ствола, иначе пришлось бы значительно увеличить размеры ствола в указанных сечениях. Запомните: винтовочные стволы при использовании недоброкачественных старых боеприпасов неизвестного происхождения с детонирующим порохом чаще всего разрываются сразу же за патронником. По этой причине при отладке оружия нельзя производить сверление и крепежные работы (например, при постановке оптического прицела) вблизи патронника и узлов запирания.

- - 361 - -

Инженерно-расчетным путем (табл. 43) было установлено, что при давлении в канале ствола, равном 3/4 предельной упругости металла, даже сколь угодно большая толщина стенок не обеспечит ствол от появления остаточных деформаций на его внутренней поверхности. Опытным путем установлено, что увеличивать толщину стенок ствола, изготовленного из оружейной углеродистой стали, до величины, превышающей 1 1/2 калибра, нецелесообразно, так как дальнейшее увеличение толщины стенок лишь незначительно увеличивает прочность ствола и в то же время повышает его вес.

Таблица 43

Зависимость предела упругого сопротивления ствола от толщины стенок ствола

Средством увеличения прочности ствола без его утяжеления является скрепление стенок ствола, сущность которого состоит в том, что ствол изготавливается многослойным, из нескольких труб, надеваемых одна на другую "с натягом". При этом происходит увеличение прочности (упругого сопротивления) ствола (трубы) за счет перераспределения напряжения внутри его стенок вследствие нагружения их таким внутренним давлением, при котором внутренние слои получают пластическую деформацию, а наружные практически не деформируются Такое автоскрепление ствола называется автофретажем. В настоящее время автофретаж применяется для изготовления стволов артиллерийских систем и специального диверсионного оружия. Во время Второй мировой войны автофретажные стволы довольно часто применялись в крупнокалиберных пулеметах и противотанковых ружьях. Автофретажный ствол имеет несколько меньший разброс пуль, чем ствол моноблок, позволяет стрелять боеприпасами повышенной мощности, имеет повышенную живучесть Иногда такая конструкция применялась и в снайперских винтовках.

До сих пор применяется так называемое лейнирование стволов. Лейнер - тонкий внутренний слой (трубка) двухслойного (лейнированного) ствола, вставленный внутри наружной несущей обложки и сменяемый при износе внутренней поверхности канала ствола. Очень часто лейнеры изготавливались из бронзы. Бронзовый лейнер на 20-25% уменьшает трение прохождения по нему снаряда (пули) и значительно повышает начальную скорость метательного поражающего элемента без увеличения порохового заряда. При этом лейнированные стволы менее подвержены перегреву. Во время Второй мировой войны лейнированные стволы применялись немцами в противотанковых и зенитных орудиях В настоящее время лейнеры-вставки используются в пневматическом оружии для повышения начальной скорости пули. Кучность боя лейнированного ствола оставляет желать лучшего.

- - 362 - -

ПРИНЦИП АВТОМАТИЧЕСКОЙ ПЕРЕЗАРЯДКИ ОРУЖИЯ

Перезарядка современного снайперского оружия происходит или вручную, или автоматически, в зависимости от конструкции. При стрельбе из неавтоматических магазинных винтовок со скользящим затвором (таких конструкций подавляющее большинство) после выстрела стрелок поворачивает рукоятку затвора вверх, против часовой стрелки При этом взводится курок и боевые выступы затвора (или боевой личинки) выходят из зацепления с боевыми выступами ствольной коробки (что открывает ствол). Следующим движением стрелок тянет затвор на себя, вытаскивает из патронника зацепленную выбрасывателем стреляную гильзу, которая наталкивается на отражающий выступ и выбрасывается в выводное окно за пределы оружия. Очередной патрон, ранее прижатый сверху закрытым затвором, при открытом затворе усилием пружины подается вверх и становится перед затвором. При движении затвора вперед он наталкивается на патрон, подает его вперед, к стволу, и загоняет в патронник. При повороте рукоятки затвора вниз его боевые выступы заходят за боевые выступы ствольной коробки. Оружие готово к выстрелу.

Перезарядка современного полуавтоматического (самозарядного) снайперского оружия происходит по принципу отвода части пороховых газов из канала ствола и инерции подвижных частей Подвижные части - это газовый поршень, толкатель и затворная рама.

Газоотводное отверстие в стволе находится обычно в его второй половине, где давление газов уже упало и не оказывает существенного влияния на разгон пули, но достаточно велико, чтобы с большой скоростью отбросить назад подвижные части. При выстреле, как только пуля минует газоотводное отверстие, проникшие через него в газовую камеру пороховые газы давят на поршень и отбрасывают его назад. Поршень сопряжен с толкателем (штоком) и затворной рамой (иногда они составляют одно целое, как в автомате Калашникова). За то время, пока пуля проходит оставшуюся дистанцию ствола, тяжелые подвижные части проходят всего несколько миллиметров. Но при этом они набирают существенную скорость, от 5 до 10 м/с (у разных образцов оружия). Когда пуля уже покинула ствол и давление пороховых газов в нем упало, подвижные части продолжают двигаться назад силой инерции при заданной им скорости. Отходя назад, затворная рама (как и при отводе ее назад за рукоятку) передним скосом фигурного паза поворачивает затвор и выводит его боевые выступы из вырезов ствольной коробки.

Происходит отпирание затвора и открывание канала ствола. Открывание канала ствола происходит уже тогда, когда пуля отлетела от оружия на 40-50 метров и давления в канале ствола уже практически нет - иначе его было бы просто не открыть.

Затворная рама с затвором по инерции продолжает движение назад и зацепом выбрасывателя вытаскивает гильзу из патронника. Удерживаясь выбрасывателем в чашечке затвора, гильза наталкивается на отражательный выступ ствольной коробки и выбрасывается наружу через выводное окно ствольной коробки.

При движении назад подвижных частей курок под действием затворной рамы поворачивается назад и становится на боевой взвод. Разобщающий механизм расцепляет шептало со спусковым крючком. Очередной патрон в магазине под действием пружины поднимается вверх до упора в загибы боковых стенок магазина.

- - 363 - -

После остановки в заднем крайнем положении под действием возвратной пружины (или системы возвратных пружин) подвижные части подаются вперед. Затвор выталкивает из магазина верхний патрон и досылает его в патронник. При подходе затвора к патроннику зацеп выбрасывателя заскакивает в кольцевую проточку гильзы или за ее закраину. Воздействием фигурного паза затворной рамы на ведущий выступ затвора последний поворачивается, его боевые выступы входят в вырезы ствольной коробки, и затвор запирается. При движении системы вперед выключается автоспуск (разобщитель). Оружие готово к выстрелу. Для стрельбы нужно отпустить спусковой крючок и вновь его нажать.

На некоторых системах, например на бесшумной винтовке ВСС (винторез), поворачивающегося курка нет. Его функции выполняет ударник, смонтированный в затворе. При отходе подвижных частей назад взводится пружина ударника, при движении подвижных частей и затвора вперед ударник, удерживаемый шепталом, остается на месте во взведенном положении.

Снайперское оружие большой мощности может полноценно работать только при жестком запирании неподвижного ствола. В разное время на разных системах практиковались всевозможные способы запирания - качающиеся рычаги, клинья, ролики, перекосы затвора, боевые упоры и т. д. Наиболее удачным механизмом запирания ствола, что подтвердила многолетняя практика, оказалось применение вращающегося затвора (боевой личинки), который сам по себе является деталью запирания. Боевые выступы на затворе (боевой личинке) при повороте этой детали вокруг оси заходят за боевые выступы (вырезы) в ствольной коробке и обеспечивают этим жесткое, неподвижное и надежное запирание ствола (схема 145). Система запирания скользящим затвором с поворотом обеспечивает большую кучность и стабильность боя, потому что при скользящем в одном и том же продольном направлении затворе представляется возможным выполнить в переднем торце затвора специальное углубление для контакта с донной частью гильзы, так называемую чашечку затвора. Чашечка затвора охватывает со всех сторон гильзу по закраине (схема 146), что позволяет сцентрировать по оси затвор и патрон, чем уменьшаются ненужные поперечные напряжения, возникающие при выстреле. Кроме того, чашечка позволяет удерживать гильзу при ее экстракции назад из патронника в однообразном положении до момента выбрасывания ее наружу. Существует механическая закономерность, влияющая на вибрацию ствола: чем ближе к дну гильзы находится запирающий элемент (боевые упоры), тем меньше район упругих деформаций узла запирания, ствольной коробки и системы со стороны казенной части в целом.

Механически разгружается ствольная коробка. Соответственно меньше поперечные напряжения и вызываемые ими вибрации ствольной коробки и ствола. При этом улучшается кучность боя оружия и его боевая живучесть.

Схема 145. Запирание ствола

- - 364 - -

Схема 146. Чашечка Затвора

Передняя плоскость затвора (чашечки затвора или боевой личинки), па которую опирается дно гильзы при выстреле, называется зеркалом затвора. Зазор между наружной поверхностью дна гильзы (шляпки гильзы) патрона, поданного в патронник и занимающего в нем крайнее переднее положение, и зеркалом затвора называется зеркальным зазором. У винтовок зеркальный зазор обычно равен 0,1 мм.

РАБОТА ГИЛЬЗЫ ПРИ ВЫСТРЕЛЕ

Перед выстрелом между стенками гильзы и стенками патронника, а также между дном гильзы (шляпкой) и дном чашечки (зеркалом) затвора обычно имеются зазоры, необходимые для обеспечения подачи патрона в патронник и надежного запирания затвора. Разница в диаметре патрона и патронника называется диаметральным зазором. У систем, работающих на трехлинейных патронах, нормальный диаметральный рабочий зазор тоже равен 0,1 мм.

При выстреле, в период нарастания давления пороховых газов, гильза раздувается, увеличивается в диаметре, выбирает начальный диаметральный зазор и ее стенки вплотную прижимаются к стенкам патронника. Полное прижатие стенок гильзы с поверхностью патронника происходит сначала в наиболее тонких местах стенок гильзы, а именно - у ската, и распространяется по корпусу гильзы к ее дну по мере дальнейшего нарастания давления. То есть, когда передняя часть гильзы (от ствола) намертво прижата внутренним давлением к стенкам патронника, задняя часть еще свободна и не прижата.

Запомним этот момент.

Прижатая к стенкам патронника гильза обеспечивает обтюрацию пороховых газов.

При дальнейшем нарастании давления газов прижатая к стенкам патронника гильза давит на патронник изнутри и вызывает его упругую деформацию. Происходит совместная упругая деформация стенок гильзы и патронника. Наибольшего значения эта деформация достигает в момент максимального давления пороховых газов (схема 147).

Схема 147. Схема сил, действующих на бутылочную гильзу при выстреле При спаде давления пороховых газов получается обратная картина. Стенки

патронника, получившие упругую деформацию, этой же упругой деформацией возвращаются назад к первоначальному диаметру. Стенки гильзы возвращаются только на величину упругой деформации и не доходят до своего первоначального диаметра на

- - 365 - -

величину остаточной деформации металла, из которого она сделана. Поэтому стреляные гильзы всегда будут немного раздуты.

В новом оружии это раздутие гильзы всегда будет меньше диаметрального зазора, и диаметр гильзы будет меньше диаметра патронника, поэтому гильзы без затруднений извлекаются и выбрасываются. Если оружие старое, с "разбитым" патронником, гильза при выстреле раздувается настолько, что ее остаточная деформация преобладает над деформацией упругой (которая возвращает диаметр гильзы в первоначальное положение), и в таком случае ее "зажимает" обратной упругой деформацией сужающихся стенок патронника. Гильзу подчас "прихватывает" настолько, что силы инерции подвижных частей автоматики не хватает на то, чтобы извлечь ее из патронника. При этом очень часто ломаются зацепы-выбрасыватели.

Так работает винтовочная гильза на расширение. Но существует еще и сила отдачи. Вследствие давления пороховых газов на дно гильзы последняя смещается к затвору и выбирает начальный зеркальный зазор. Гильза смещается сначала свободно, затем с нарастающими тормозящими силами трения о стенки патронника, сначала в передней (возле ската), затем в задней части.

При высокой прочности крепления пули в дульце гильзы последняя смещается с самого начала при наличии сил трения. Ввиду большой боковой поверхности сила трения возрастает быстрее, чем сила давления на дно, поэтому с возрастанием давления газов происходит последовательная остановка отдельных участков гильзы, начиная с тех мест, где ее стенки наиболее тонки, то есть начиная с дульца гильзы и мест вблизи ската.

Короче, гильзу дьявольским давлением намертво прижимает передней частью к стенкам патронника, в то время как задняя часть возле шляпки еще движется (растягивается) назад. Шляпка гильзы выбирает зеркальный зазор и давит непосредственно на зеркало затвора, вызывая упругую деформацию деталей узла запирания. Происходит упругая осевая продольная деформация гильзы. При незначительном (рабочих размеров) зеркальном зазоре и неизношенных деталях узла запирания упругая деформация после падения давления в стволе возвращает продольные размеры этих деталей и стреляной гильзы в первоначальное состояние. Остаточная продольная деформация гильзы при этом мала и в расчет не принимается. Но если запирающий узел изношен и между рабочими опорными поверхностями боевых выступов затвора и опорных вырезов ствольной коробки, взаимно воспринимающих нагрузки выстрела, есть выработки и люфты, упругая деформация гильзы перерастает сначала в пластичную, затем в остаточную, а при очень больших люфтах боевых сочленений наступает продольный разрыв гильзы. Чаще всего этот разрыв происходит вблизи шляпки гильзы, ибо в этой части гильза еще движется при выстреле, а в передней части - уже нет.

Оружие с изношенным механизмом запирания и раздутым патронником можно использовать. Но для этого гильзу надо смазывать любым минеральным маслом, хоть ружейным, хоть автомобильным. Масло заполняет диаметральный зазор между стенками гильзы и стенками патронника. Как известно, плотность жидкости в 800 раз больше плотности воздуха, поэтому люфт раздутого патронника компенсируется этой плотностью, и гильза не раздувается. Возвратное упругое сопротивление патронника смазанную гильзу не "прихватывает". Где есть смазка, там нет трения, останавливающего гильзу. По этой причине смазанная гильза может силой отдачи практически свободно смещаться назад, к зеркалу затвора, даже при довольно большом износе узла запирания. Но если вы смазываете гильзу, то запомните: нельзя смазывать часть гильзы возле шляпки

- - 366 - -

и оставлять сухие участки возле ската и дульца. За эти сухие участки гильзу внутренним давлением выстрела "прихватит" к патроннику, а ее задняя смазанная часть свободно двинется назад, и ее оторвет как раз на границе смазанных и несмазанных участков.

Лучше, когда смазывают две трети гильзы со стороны пули. Долго держать патроны в смазанном состоянии нельзя: смазка вследствие поверхностного натяжения проникает внутрь патрона и обволакивает капсюльный и пороховой заряды, после чего они не срабатывают. В снайперских винтовках обычно заранее смазывают патронники маслом средней густоты (при сильных морозах - веретенным маслом, обычным керосином или соляркой). Смазанного патронника обычно хватает на десять выстрелов. Если есть графитовая смазка - оружейная или хотя бы автомобильный нигрол, - такой смазки в патроннике хватает выстрелов на двадцать. Графит сам по себе есть прекрасное смазывающее вещество.

В Сибири до сих пор стреляют из трехлинейных винтовок и американских винчестеров, оставшихся еще со времен гражданской войны. Патронники этого оружия уже достаточно раздуты, но мужики покрывают патроны со всех сторон (и даже со стороны шляпки) расплавленным парафином или воском. При таком покрытии боеприпасов старое оружие безотказно работает до сих пор. Застывшее покрытие не проникает внутрь патрона, не портит боевой заряд и прекрасно предохраняет его от сырости, которая в тайге присутствует везде.

С уменьшением жесткости узла запирания при его износе или неудачном конструировании оружия увеличивается зеркальный зазор и соответственно увеличиваются осевые растяжения и поперечные разрывы гильз. При деформации всего 0,34 мм уже начинают появляться признаки кольцевого (в одном месте) растяжения стенок наиболее твердых гильз. При деформации 0,48 мм резко увеличивается количество гильз с признаками разрушения. При большой деформации деталей узла запирания резко ухудшается отпирание ствола и открывание затвора даже при смазанных гильзах из-за осевого смещения гильзы силой отдачи назад из конусного патронника. В системах с ручной перезарядкой это не имеет принципиального значения: затвор открывается туго, но все-таки открывается. Но автоматические системы начинают при перезарядке "спотыкаться". Особенно это ощущается при стрельбе из пулеметов. Большое влияние на увеличение зеркального зазора оказывают конструкционные особенности того или иного образца оружия, а именно: система запирания, конструкция дна чашечки затвора, конструкция казенного среза ствола. Неудачное конструирование сопряжения затвора и казенного среза ствола всегда влечет за собой увеличение зеркального зазора и, как следствие, затрудненную экстракцию гильзы и ее разрыв. Особенно характерно эти моменты проявляются в самозарядной винтовке Токарева (СВТ), где запирание происходит при перекосе затвора задней частью вниз. При этом трудно сохранить стабильное положение затворной чашечки относительно шляпки патрона и стабильное положение зеркала затвора относительно казенного среза ствола. При выстреле ствольная коробка СВТ изгибается от упирания в нее задним опорным краем перекошенного затвора. К тому же патронник в данной винтовке имеет тонкие стенки для облегчения веса и поэтому получает большую упругую деформацию. Этого достаточно, чтобы после настрела 8000 выстрелов отрыв шляпки гильзы, невыброс гильзы и отрывы выбрасывателя превратились на винтовке СВТ в хроническое явление.

На легкость экстракции гильз и прочность их на разрыв оказывают влияние как свойства оружия, так и свойства патрона.

- - 367 - -

В зависимости от неоднородной закатки (запрессовки, завальцовки) пули в гильзе различны и усилия, сдвигающие пулю с места. С увеличением прочности крепления пули в дульце гильзы увеличивается максимальное давление газов, поскольку увеличивается часть заряда, сгорающая в условиях постоянного объема. Чем больше давление, тем больше влияние всех остальных факторов на прочность и экстракцию гильзы. Чем больше давление, тем меньше конечные зазоры между гильзой и окружающими ее деталями оружия. При высоком давлении газов гильза с самого начала будет смещаться при наличии значительных сил трения. В результате этого стенки гильзы окажутся более растянутыми в осевом направлении к моменту максимального давления газов, чем это произошло бы при слабом креплении пули. Поэтому не удивляйтесь, если при стрельбе валовыми патронами у вас вдруг разорвет гильзу пополам и часть ее останется в патроннике - значит, она была закатана плотнее других.

Большое влияние на работу гильзы оказывает наружная форма дна гильзы. Казалось бы, не все ли равно, имеет ли гильза закраины для захвата выбрасывателем или же на ней для этого сделана кольцевая проточка. Казалось бы, гильзы с проточкой даже удобнее для работы автоматического оружия. Однако наличие кольцевой проточки для зацепа выбрасывателя в сочетании с низкими механическими характеристиками прочности в значительной степени ослабляет сопротивление дна гильзы отжимающим нагрузкам. За счет пластической деформации сжатия дна происходит дополнительное осевое растяжение стенок и увеличение поперечных размеров донной части гильзы, чем и объясняется ухудшение прочности и экстракции гильзы, особенно при большой деформации узла запирания. В связи с этим неблагоприятное влияние оказывает на работу гильзы и такой на первый взгляд отдаленный фактор, как форма наружной поверхности дна гильзы. Различного рода углубления на поверхности дна гильзы для расположения знаков клеймения уменьшают опорную поверхность и способствуют деформации дна.

Кроме того, цилиндрическая гильза с кольцевой проточкой требует очень точной обработки патронника по длине. Гильзы с кольцевой проточкой в патроннике упираются скатом в скат патронника и таким образом фиксируются. При этом требуется очень большая точность изготовления гильзы по длине и, соответственно, точность изготовления оружия, стреляющего такими боеприпасами. При самом незначительном отступлении от этого требования в сторону увеличения увеличивается и "провал" гильзы в патронник, а следовательно, увеличивается и зеркальный зазор со всеми вытекающими последствиями.

Поэтому предпочтительнее иметь гильзу с закраиной. Такая гильза не "провалится" в патронник - дальше казенного среза ствола ее не пустит закраина. Гильзам с упором выступающей закраины не требуется большая точность по длине яри изготовлении.

Шляпка (дно) такой гильзы имеет втрое большее сопротивление сжимающим нагрузкам. И кроме того, закраина для зацепа выбрасывателя намного надежнее, чем кольцевая проточка. Применение в окопных условиях патронов с закраиной для винтовок и пулеметов намного надежнее, чем патронов с проточкой. Этим и объясняется то, что всем известный трехлинейный патрон с закраиной существует на вооружении Российской (Советской) Армии более 100 лет, и, по всей видимости, стрелять этими патронами будут еще очень долго-

Для легкости извлечения стреляной гильзы из патронника гильзы сильных винтовочных боеприпасов делают конической бутылочной формы. Соответственно, такой же конической формы делают и патронник. Причем внутренние стенки патронника

- - 368 - -

выполняются для уменьшения трения с очень большой чистотой и обрабатываются почти до зеркального состояния.

Формы гильз непрерывно пытались совершенствовать. Оружейникам и стрелкам неоднократно приходилось видеть гильзы с кольцевой накаткой (гофром) посредине. Этот гофр, а иногда и несколько гофров, делается для того, чтобы гильза могла растянуться по оси, не разорвавшись.

Сами гильзы выполняются с очень большой точностью. Случается, что гильзы (особенно военного времени выпуска) имеют меньший диаметр, чем положено. Такие гильзы при выстреле или раздуваются, или, чаще всего, разрываются (дают трещину) в продольном направлении. Такое явление происходит и при сильно раздутом патроннике.

С раздутиями и разрывами металлических бутылочных гильз боролись с самого их изобретения - с конца прошлого столетия - и борются до сих пор. К пулеметным запирающим механизмам приспосабливают различные металлические прокладки, уменьшающие зеркальный зазор при износе механизмов. В первой половине XX столетия в ряде стран в пулеметных системах применялись масляные капельницы для смазывания патронов при подаче в патронник. У пулеметов меняли изношенные стволы с раздутыми патронниками. "Подсевшие" затворы или раздвижные боевые упоры (пулеметы Горюнова и Дегтярева ротный) меняли на ремонтные большей длины. Болезнь поперечного разрыва гильзы в пулеметах до сих пор дает себя знать. К пулемету Дегтярева (ДП, ДПМ) даже полагался прибор для извлечения оборванной части гильзы. Он представлял собой стержень в виде винтовочного патрона с гарпуном; при обрыве гильзы его вставляли вместо боевого патрона, затвором задвигали в патронник и вытаскивали назад вместе с фрагментом оборванной гильзы.

У винтовок восстановление нормального зеркального зазора между передней плоскостью затвора и дном гильзы производится путем замены боевой личинки (затвора у СВД) на повышенную, с повышенными по оси затвора боевыми выступами, или напайкой на зеркале затвора. Но такие вещи должен делать опытный оружейник.

В настоящем пособии рассмотрена работа гильз сильных боеприпасов для винтовок и пулеметов при жесткой системе запирания. В пистолетах и пистолет-пулеметах, где применяются маломощные патроны, со свободными и полусвободными затворами, работа гильз несколько иная. Но требования к материалам, из которых изготавливаются гильзы, одинаковы для всех типов боеприпасов.

Материал, из которого изготовлены гильзы, должен соответствовать специфическим нагрузкам выстрела. Гильзы, изготовленные из слишком упругого материала, начинают рваться при расширении и растяжении.

Гильзы из чрезмерно пластичного металла, который практически не имеет упругости обратной деформации, после падения давления в стволе остаются в раздутом состоянии, "зажимаются" патронником и не выходят после выстрела. Кроме того, материал гильзы должен обеспечивать возможно меньший коэффициент трения.

Идеальным материалом, отвечающим почти всем предъявляемым требованиям для изготовления гильз винтовочных патронов, является латунь. Но латунь дорога и, кроме того, при длительном хранении она становится хрупкой. Поэтому наиболее применяемьм материалом для изготовления гильз является мягкая сталь, плакированная

- - 369 - -

(биметаллизированная) томпаком. Слой томпака берется толщиной, составляющей 4-6% толщины стенки гильзы. Томпак предохраняет гильзу от коррозии и резко снижает коэффициент трения, способствуя улучшению экстракции гильзы после выстрела.

Гильзы, как и оболочки пуль, изготавливаются также из холоднокатаной стали с последующим покрытием специальным лаком (обычно зеленого цвета), который улучшает условия работы гильзы при выстреле, дает смазывающий эффект, улучшает коэффициент трения и предохраняет патрон от коррозии.

Гильзы изготавливаются методом глубокой вытяжки. Технологически этот процесс довольно сложный и ответственный.

содержание   ..  20  21  22   ..
