ОСНОВАНИЯ И ФУНДАМЕНТЫ (методические указания) - часть 2
Пример. Шифр студента ПГС - 02-138. Номер схемы сооружения - 3 (ремонтный цех). Размеры и нагрузки - по четному варианту. Вариант

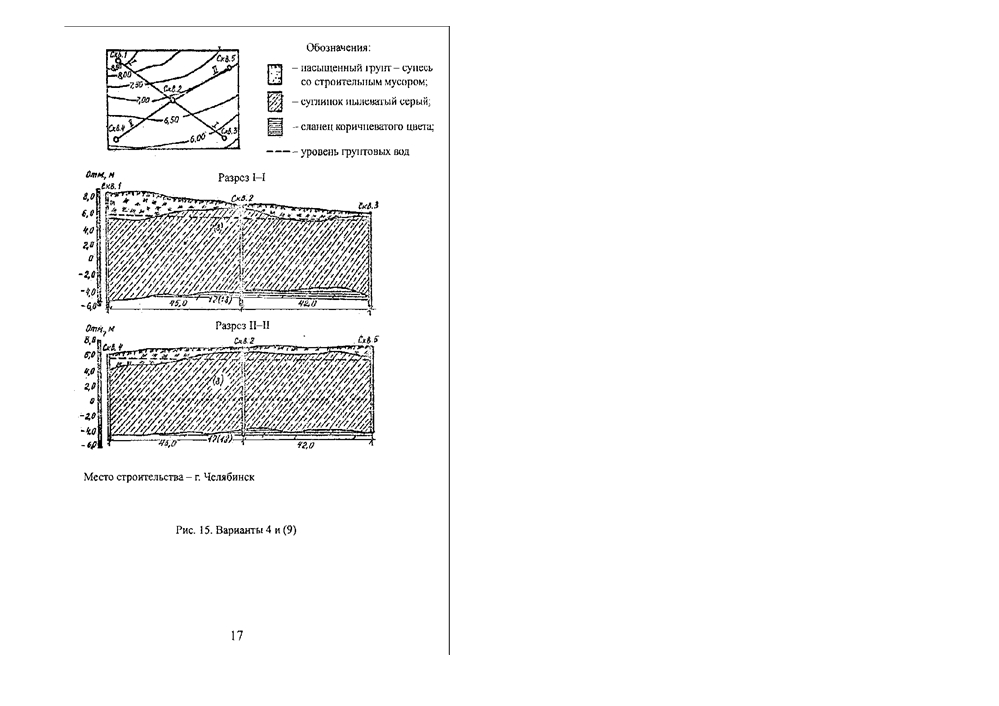

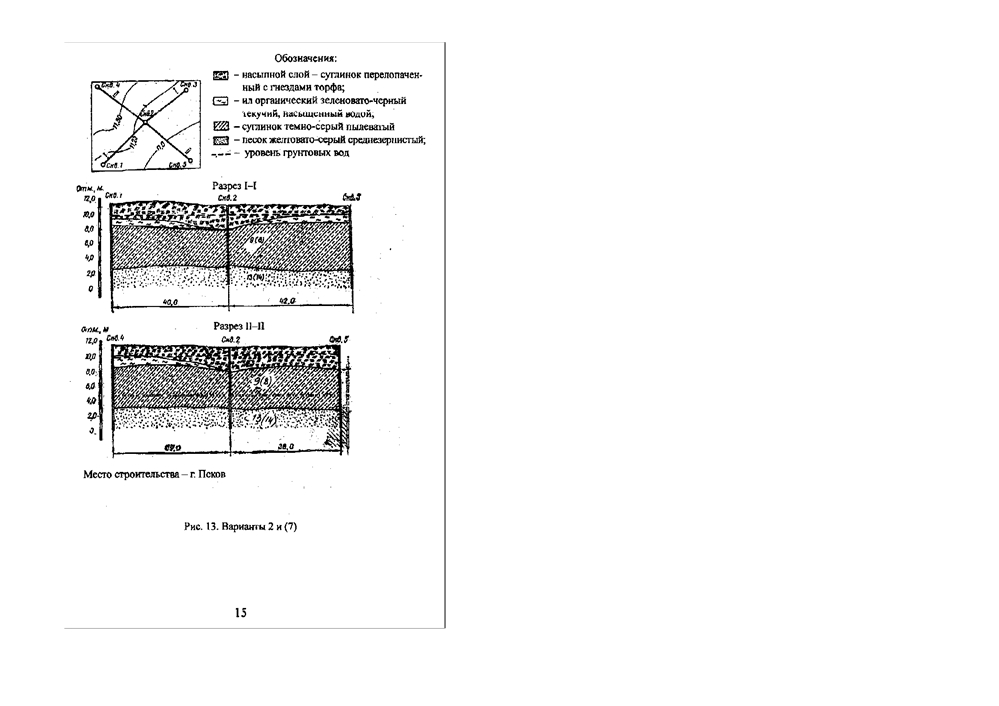

геологических условий - 8. Из геологических разрезов принимаем номера грунтов в скобках, т. е. по табл. 2: песок пылеватый -16, глина - 3 и суглинок - 5.
Состав и объем проекта
Проект должен содержать:
1) оценку инженерно-геологических условий и свойств грунтов, включая определение расчетного сопротивления грунта основания;
2) разработку вариантов (не менее 3) для наиболее нагруженного и характерного фундамента. По каждому варианту необходимо:
а) выбрать и обосновать глубину заложения фундамента, тип фундамента, тип основания;
б) определить размеры фундамента и рассчитать его по прочности материала
в) сделать дополнительные расчеты основания, если они требуются (например, расчет песчаной подушки, глубинного уплотнения и т. д.);
г) рассчитать конечную осадку фундамента;
д) определить стоимость каждого варианта, сравнить рассмотренные варианты по технико-экономическим показателям и выбрать основной вариант.
Размеры фундаментов в стадии разработки вариантов следует определять по максимальным вертикальным нагрузкам, считая их центрально
приложенными;
3) расчет и конструирование всех намеченных на плане здания фундаментов, а при необходимости и искусственных оснований по принятому
(основному) варианту с учетом их внецентренного загружения;
4) расчет осадок двух близко расположенных фундаментов для принятого варианта:
а) абсолютных осадок;
б) относительной осадки;
в) сравнение полученных расчетом осадок с предельными, приведенными в СНиП, и решение вопроса о необходимости устройства осадочных швов;
18
защиту подвальных помещений от подземных вод, разработку конструкции гидроизоляции (при наличии подвала и высоком уровне грунтовых вод). В
случае устройства внутренней гидроизоляции следует учесть влияние неравномерных осадок на гидроизоляцию и предусмотреть необходимые
мероприятия по ее сохранению;
5) рекомендации по производству работ, а также меры, исключа-ющие возможность нарушения структуры грунтов основания.
Все необходимые обоснования решений и расчеты должны при-водиться в пояснительной записке в соответствии с заданием, в ука-занной
последовательности, с обязательным изображением эскизов, расчетных схем с указанием размеров и привязок.
Чертеж выполняется в карандаше, туши или с использованием программы «Autocad» на листе формата А1 или нескольких листах формата A3. На
чертеже приводятся:
а) схематический поперечный разрез сооружения с прорисовкой фундаментов и основания (масштаб 1:200);
б) конструкции рассмотренных вариантов фундамента, совмещенные с геологическим разрезом (масштаб 1:100);
в) план фундаментов всего здания (или план ростверков, если в качестве основного варианта выбран свайный) с размерами и привязкой к осям
(масштаб 1:100); свайное поле (масштаб 1:200);
г) сечения фундаментов с отметками, размерами и привязкой к осям (масштаб 1:50);
д) детали устройства осадочных швов, гидроизоляции, фундаментных балок и др.;
е) вариант свайного фундамента (или фундамента на естественном основании, если в качестве основного варианта принят свайный) - план и сечение
(масштаб 1:50).
Пояснения о принятых материалах и их марках, о подготовке под фундамент, особенностях производства работ и прочем приводятся на листе ватмана
в виде перечня технических требований.
19
Последовательность выполнения курсового проекта
1. Оценка инженерно-геологических условий строительной площадки
Этот раздел должен содержать оценку инженерно-геологических условий и свойств грунтов, слагающих строительную площадку. При оценке
инженерно-геологических условий на основе полученных исходных материалов (по заданию) необходимо осветить следующие вопросы:
1. Географическое положение площадки.
2. Геологическая характеристика площадки.
3. Гидрогеологические условия.
4. Основные и дополнительные показатели физических свойств грунтов.
5. Характеристики физического состояния и сжимаемости грунтов.
6. Расчетное сопротивление каждого вида грунта (по глубине слоев).
7. Расчетная глубина промерзания грунтов и их пучинистые свойства.
Вначале на плане строительной площадки в масштабе намечают пятно застройки, располагая здание так, чтобы оно в меньшей степени испытывало
возможные неравномерные осадки. Устанавливают планировочную отметку
(DL). В пределах пятна застройки намечают геологический разрез,
применительно к которому осуществляют оценку инженерно-геологических условий и на котором схематично наносят подземную часть здания или
сооружения с указанием отметок.
Для каждого пласта, имеющего номер, по заданным характеристикам грунта вычисляют дополнительные, необходимые для дальнейших расчетов;
классифицируют грунты и устанавливают их свойства в соответствии с ГОСТами (1.4 [3]).
Вычисление дополнительных характеристик рекомендуется выполнять в такой последовательности: плотность скелета
(сухого) фунта
(pd);
коэффициент пористости (е), пористость (n), полная влагопроницаемость (wsat), степень влажности (Sr), удельный вес грунта с учетом взвешивающего
действия воды (ysb); число
20
пластичности (1р), показатель текучести (IL), коэффициент относительной сжимаемости (m).
После вычисления каждого из указанных показателей следует дать соответствующую характеристику грунта (плотность сложения песчаных грунтов,
консистенция пылевато-глинистых, их наименование, водонасыщенность, сжимаемость). Расчетную глубину промерзания (df) определяют по формуле (З)
СНиП 2.02.01-83, а нормативную (dn) по формуле (2) СНиП 2.02.01-83 или ориентировочно по карте нормативных глубин промерзания (рис. 3.4 [3]).
Для всех грунтов основания определяют их расчетные сопротивления по формуле (7) СНиП 2.02.01-83 при ширине подошвы b = 1 м.
При определении R для первого слоя глубина заложения фундамента d выбирается исходя из конструктивных особенностей здания или глубины
промерзания. Для последующих слоев глубину заложения принимают равной расстоянию от поверхности планировки площадки строительства (DL) до
отметки на 0,3 м ниже кровли этого слоя.
Оценка инженерно-геологических условий завершается заключением, в котором делаются выводы о возможности строительства проектируемого
сооружения на рассмотренной площадке, выборе несущего слоя грунта фундамента на естественном основании или свайного, а также даются
рекомендации о целесообразности рассмотрения других вариантов фундаментов. В заключении оценивается сжимаемость грунтов основания
фундаментов, возможные его неравномерные деформации; определяется наличие или отсутствие слабого подстилающего слоя; даются предварительные
рекомендации по устройству гидроизоляции подземных частей сооружения, учету пучинистых свойств грунтов при подготовке оснований и устройстве
фундаментов; приводятся соображения по проектированию водоотлива или водопонижения при разработке котлована исходя из гидрологических условий
и фильтрационных свойств грунта.
2. Разработка вариантов фундаментов
Разработку вариантов (не менее 3) следует производить для наиболее нагруженного и характерного фундамента заданного
21
здания или сооружения. Так, например, для силосного корпуса (см.
рис. 9) - это фундамент 1. Размеры фундаментов в стадии выбора вариантов определяют по максимальным вертикальным нагрузкам.
В числе трех вариантов обязательно должны быть рассмотрены вариант устройства фундамента на естественном основании и свайный. Если в
качестве третьего варианта рассматривается фундамент на искусственном основании (песчаной подушке, закрепленном грунте и т. п.), то такое основание
нужно рассчитывать, чтобы получить все необходимые размеры для экономического сравнения с другими вариантами.
Экономическое сравнение вариантов выполняется по укрупненным единичным расценкам (прил. 3).
Разработка вариантов - важнейший этап курсового проекта, к которому необходимо относиться с особым вниманием. Прежде чем приступить к
расчету и конструированию фундаментов, необходимо четко представить себе возможное архитектурное решение (особенно в местах перехода надземной
части здания в подземную), т. е. установить абсолютные и относительные отметки планировки, пола первого этажа, обреза фундамента, а также
применяемых конструкций. При этом необходимо стремиться при минимальном расходе материалов для устройства оснований и фундаментов получить
наиболее рациональное и экономичное решение.
За относительную отметку ± 0,0 обычно принимают пол первого этажа. Обрез фундаментов большинства зданий устраивают на относительной
отметке - 0,15 м, а для металлических колонн промышленных зданий - на отметке, находящейся в пределах - 0,6-1,2 м (в зависимости от поперечного
размера колонны и высоты траверсы).
Вариант 1. Фундамент на естественном основании
Порядок расчетов может быть следующим:
1. Устанавливают глубину заложения подошвы фундамента d исходя из конструктивных особенностей подземной части сооружения, положения
уровня подземных вод, глубины промерзания, характера напластования и состояния грунтов (гл.3 [3]).
2. Определяют площадь подошвы фундамента (гл.5 [3]).
3. Устанавливают размеры подошвы фундамента (ширину b и длину l), размеры ступеней и высоту фундамента hf исходя из
22
принятых правил конструирования, конструируют фундамент с учетом размера и типа надфундаментных конструкций (гл.5,8 [3]).
Рекомендуется проектировать отдельные фундаменты под колонны монолитными, а под стены - ленточными (сборными или монолитными). Размеры
подошвы (bхl) в плане, ступеней (b1 и l 1) и подколонника (bn и ln) принимают кратными 300 мм, высоту ступеней (h1 ,h2, h3) - 300, 450 и 600 мм, а общую
высоту фундамента (h) - кратной 300. Форма фундамента в плане при центральной нагрузке квадратная, а при внецентренной - прямоугольная. При этом
соотношение b/l назначают в пределах 0,5-0,85. Виды и марки бетона фундамента назначают в результате расчета на прочность и трещиностойкость.
Минимальные марки бетона определяются видом и состоянием грунта, а также классом сооружения.
4. Вычисляют собственный вес фундамента NfII и вес грунта на его обрезах Ng II по их объемам Vf. и Vg.
Для внецентреннно загруженного фундамента определяют среднее давление по подошве фундамента и краевые давления р, рmin, ртaх и сопоставляют с
расчетным сопротивлением грунта основания R в соответствии с формулой (5.6) [3]. Допускается недогрузка фундамента 5-10 %. В противном случае
необходимо изменить размеры фундамента.
Усилия Ма и Fa по подошве фундамента от горизонтального давле-ния грунта на стену подвала суммируются с заданными усилиями на фундамент. Ма
и Fa определяются в предположении, что на поверхности грунта действует сплошная нагрузка интенсивностью q = 10 кН/м2, а сам грунт находится в
состоянии предельного равновесия и оказывает активное давление на стену подвала (разд. 5.6 [3]).
5. Выполняют расчет прочности фундамента, который включает:
а) расчет на продавливание;
б) расчет ступеней на поперечную силу Qmax, который необходим для сильно вытянутых фундаментов при соотношении размеров подошвы b/l < 0,5.
6. Проверяют прочность слабого подстилающего слоя, если это требуется по результатам оценки инженерно-геологических условий (разд. 5.4) [3].
7. Рассчитывают величину конечной осадки s фундамента и срав-нивают ее с предельно допустимой величиной абсолютной осадки smax U (разд. 6 и
прил. 1 [3]).
23
Для этого выбирают расчетную схему основания исходя из ха-рактера напластования грунтов, конструктивных особенностей сооружения и размеров
фундамента:
в виде линейно деформируемого полупространства с условным ограничением глубины сжимаемой толщи Hс (пп. 1-6 прил. 2 [4]);
линейно деформируемого слоя конечной толщины, в следующих случаях:
а) если в пределах сжимаемой толщины Hс, определенной как для линейно деформируемого полупространства, залегает слой грунта с модулем
деформации Е1 ≥ 100 МПа и толщиной h1 ≥ Нс
(1-
3
), где Е2 - модуль деформации подстилающего слоя грунта с модулем Е1 (пп. 7, 8 [4]);
Е2/Е1
б) ширина (диаметр) фундамента b ≥ 10 м и модуль деформации грунтов основания Е1 ≥ 10 МПа.
По схеме линейно деформируемого пространства осадка фундамента может быть определена и методом эквивалентного слоя по Н. А. Цытовичу (п.
6.9 [3]).
Вариант 2. Свайный фундамент
1. Как и в варианте 1, следует эскизно проработать конструкции подземной части сооружения на схеме геологического разреза, указав их отметки и
увязав их с планировочными отметками площадки строительства, положением слоев грунта ниже подошвы ростверка проектируемого фундамента. Это
позволит правильно назначить длину свай с учетом заделки их голов в ростверк, прорезки слабых слоев грунта и необходимого заглубления острия в
более плотный грунт (несущий слой).
Обычно сваи заглубляют в несущий слой не менее чем на 1-2м. Если несущим слоем являются твердые глинистые грунты, гравелистые, крупные и
средней крупности пески, то достаточно заглубление от 0,5 м. Минимальная длина свай должна не менее чем в 2-3 раза превышать ширину ростверка,
размеры подошвы которого предварительно могут быть оценены исходя из заданной на фундамент нагрузки, оптимального количества свай в фундаменте
и приближенно (без расчета) назначенной несущей способности свай по ее размерам и характеристикам слоев грунта в пределах длины сваи и ниже ее
острия.
24
Такая приближенная оценка необходима для уточнения типа и длины свай, установления несущего слоя грунта до определения несущей способности
одиночной сваи расчетом по формулам СНиП 2.02.03-85.
Типовые конструкции забивных свай приводятся в табл. 9.1 [3]. Типоразмеры буронабивных свай принимаются исходя из технических характеристик
установок для устройства буровых свай (табл. 9.2 [3]).
2. Определяют несущую способность одиночной сваи из условий: а) сопротивления грунта, окружающего сваю («по грунту»); б) сопротивления
материала свай («по материалу»). Для дальнейших расчетов принимают минимальное из двух значений сопротивления.
Несущую способность сваи по грунту определяют расчетом по формулам (5) и (8) СНиП 2.02.03-85 [5], предварительно выбрав способ погружения ее
в грунт.
3. Целесообразно определить расчетную нагрузку FR, допустимую на одну сваю, установив значение коэффициента надежности γк по СНиП в
зависимости от способа определения несущей способности сваи Fd (п. 3.10 [5]). Для забивных свай γк= 1,4.
4. Рассчитывают необходимое количество свай с учетом нагрузки от веса ростверка и грунта на его обрезах, предварительно вычислив
ориентировочную площадь ростверка (п. 9.4.2 [3]).
5. Размещают сваи в кусте исходя из минимального расстояния между висячими сваями 3d, сваями-стойками - l,5d. Рекомендации по размещению свай
в плане приведены в п. 9.4.3 [3].
6. Ростверк конструируют минимального объема исходя из подобранных размеров площади подошвы ростверка и глубины его заложения.
7. Определяют нагрузку от собственного веса ростверка Nf I и грунта на его обрезах NgI и приводят всю нагрузку на фундамент к подошве ростверка NI
= N0I+ NgI + NfI:
8. Устанавливают максимальную фактическую нагрузку на одну сваю и проверяют условие ее допустимости (п. 9.4.4 [3]).
9.Рассчитывают железобетонный ростверк на прочность (п.9.4.5 [3]).
10. Рассчитывают осадку свайного фундамента, как осадку условного фундамента на естественном основании, в соответствии с п. 9.4.6 [3]. Порядок
расчета осадки свайного фундамента такой же, как при расчете осадки фундамента на естественном основании.
25
Вариант 3. Фундамент на искусственном основании
Расчет искусственного основания сводится к определению размеров закрепленной (искусственной) зоны основания и осадки возводимого на ней
фундамента. Для примера приведем последовательность проектирования фундамента на искусственном основании в виде песчаной подушки:
1. Задаются видом песка (крупный, средней крупности или гравелистый) для устройства подушки и назначают плотность сложения его в теле
подушки (как правило, среднюю плотность сложения).
2. Устанавливают глубину заложения подошвы фундамента, как для фундамента на естественном основании.
3. В соответствии с выбранным видом песка средней плотности по таблицам прил.
3
[4] устанавливают расчетное сопротивление грунта
искусственного основания (песчаной подушки) R0.
4. Определяют предварительную площадь подошвы фундамента А и его размеры в плане (b и l) исходя из принятого значения R0.
5. Далее проектирование осуществляется в последовательности, изложенной для расчета фундаментов на естественном основании. При этом значение
расчетного сопротивления R0 для окончательного назначения размеров фундамента должно быть уточнено по формулам (1) и (2) прил. 3 [4].
6. Определив давление по подошве фундамента р и сравнив его с реальным значением R0 для выбранных размеров фундамента, проверяют прочность
материала фундамента (разд. 8.2 [3]) и рассчитывают размеры песчаной подушки.
7. Для этого задаются толщиной подушки hn и проверяют условие п. 2.48 [4] (прочность подстилающего слоя). Этот расчет ведется аналогично
проверке подстилающего слоя слабого грунта (разд. 5.4 [3], формула (5.8)).
Расчетное сопротивление грунта Rz, подстилающего песчаную подушку на глубине z, вычисляют по формуле (7) [3] для условного фундамента,
ширина которого bz определяется по формуле (10) [4].
Если условие формулы (5.8) [3] не соблюдается, то необходимо изменить толщину подушки и произвести расчет заново.
8. Ширину песчаной подушки bп на отметке ее подошвы можно
26
9. определить конструктивно по формуле (11.1) [3]. Угол распределения давления в теле подушки α составляет 30-40°. Чем больше различие в
деформационных и прочностных свойствах материала подушки и подстилающего ее грунта, тем больше должен быть угол α (разд. 11.2 [3]).
9. Абсолютную осадку фундамента на песчаной подушке определяют по одному из методов механики грунтов в зависимости от принятой расчетной
схемы основания (разд. 6.5-6.10 [3]). Модуль деформации песка подушки принимают по табл. 1 прил. 1 [4].
3. Определение стоимости и выбор основного варианта фундамента
Стоимость каждого варианта фундамента в курсовом проекте определяют по укрупненным расценкам стоимости работ по устройству фундаментов
(табл. 3 приложения). В смету затрат не включаются элементы, одинаковые во всех вариантах. В состав работ помимо работ по возведению собственно
фундамента включают отрывку котлована, устройство креплений его стенок, подготовку под фундамент, водоотлив или водопонижение, устройство
искусственного основания; выполнение мероприятий, снижающих чувствительность зданий к неравномерным деформациям оснований, ит. д.
Эффективность варианта фундамента оценивают на основе показателя полных приведенных затрат в соответствии с нормативными документами. В
курсовом проекте допускается проводить техникой экономическое сравнение вариантов по укрупненной сметной стоимости работ по устройству
фундамента (табл. 3 приложения). Результаты расчетов представляются на листе в табличной форме.
4. Расчет и проектирование выбранного варианта фундамента
Определение деформаций основания. Использование в расчетах ЭВМ
После выбора основного
(наиболее целесообразного) фундамента из рассмотренных вариантов необходимо рассчитать все фундаменты,
обозначенные в задании цифрами (на плане здания или сооружения). Если расчет фундамента на продавливание выполнен на стадии выбора
27
варианта, то для остальных фундаментов эти расчеты можно не проводить, ограничиваясь конструированием их по уже изложенной методике.
Абсолютную осадку следует определять только для одного фундамента, менее нагруженного и расположенного рядом с фундаментом, рассчитанным
при выборе варианта, с тем, чтобы вычислить относительную разность осадок и сравнить ее с предельно допустимой для проектируемого сооружения
(таблица прил. 4 [4]).
Осадки остальных фундаментов с учетом загружения соседних (по выбранной схеме их расположения) можно определить с использованием
компьютерной программы "SOSED" (разд. 10.3 [3]). Полученные значения абсолютных осадок позволяют вычислить величины различных видов
деформаций оснований (среднюю осадку, относительную разность осадок, относительный прогиб, выгиб, крен фундамента или сооружения) и
сопоставить их с предельно допустимыми (см. таблицу прил. 4 [4]).
Расчет основания по несущей способности
Расчет оснований по I группе предельных состояний (прочности и устойчивости) производят, если на основание передаются значительные
горизонтальные нагрузки, сооружение расположено на откосе, основание сложено слабыми водонасыщенными пылевато-глинистыми грунтами,
основание скальное.
В курсовом проекте по несущей способности (устойчивости) рассчитывают наиболее нагруженный фундамент на естественном основании. Методика
определения несущей способности основания изложена в гл. 7 [3] и выполняется в соответствии с пп. 2.57-2.64 [4].
Расчет по несущей способности производят исходя из условия (11) [4]. При этом несущая способность основания, сложенного грунтами в
стабилизированном состоянии, при вертикальной нагрузке определяется по формуле (16) [4].
Другие случаи расчета оснований по несущей способности изложены в гл. 7 [3] и гл. 4 [2].
28
Меры по предотвращению деформаций зданий и сооружений при промерзании и пучении грунтов
Промерзание пучинистых грунтов основания при отрывке котлованов недопустимо, так как при промерзании и поднятии дна котлована вследствие
морозного пучения нарушается их естественная структура, а при оттаивании вследствие переувлажнения, обусловленного миграцией влаги, резко
ухудшаются прочностные и деформационные свойства грунтов.
При отрывке котлованов в зимних условиях в проектах предусматривают меры по предохранению грунтов основания от промораживания.
Фундаменты зданий и сооружений в пучинистых грунтах при промерзании последних могут испытывать воздействие касательных сил морозного
пучения. Расчет фундаментов на воздействие касательных сил морозного пучения ведут по методике, изложенной в [3]. Величина касательных сил
морозного пучения может достигнуть 0,15 МПа, а нормальных - 1,5 МПа, поэтому при проектировании на пучинистых грунтах зданий и сооружений,
возводимых в зимних условиях, строительство которых длится 2-3 года, следует предусматривать мероприятия по предохранению грунтов от увлажнения
и промерзания.
В курсовом проектировании необходимо определить меры, исключающие выпучивание заглубленных в грунт конструкций, под которыми возможно
промораживание фунта в строительный или эксплуатационный период. Особое внимание нужно уделить фундаментным балкам (рандбалкам). Их
устойчивость может быть обеспечена обсыпкой на определенную глубину непучинистым материалом или устройством под ними воздушного зазора,
величина которого должна быть не менее возможной величины морозного пучения.
Необходимо также предусмотреть меры, предотвращающие или уменьшающие влияние морозного пучения грунта на свайный ростверк. Для
исключения или уменьшения сил морозного пучения и деформаций конструкций под действием этих сил следует в проектах предусматривать
мероприятия различного характера: инженерно-мелиоративные; строительно-конструктивные; теплоизоляционные и др. Выбор тех или иных мероприятий
зависит от конкретных условий строительства.
29
Защита подвальных помещений от подземных вод и сырости
В случае, когда уровень подземных вод может подниматься выше пола подземных сооружений (подвалов, приямков, убежищ и т. п.), необходимо
предусмотреть их защиту от возможного затопления. Кроме того, необходимо изолировать фундаменты и полы для исключения капиллярного подсоса
влаги из грунта, если уровень грунтовых вод WL располагается ниже отметки пола подвала.
Выбор мероприятий осуществляют в зависимости от гидрогео-логических условий строительной площадки, сезонного колебания и возможного
изменения уровня подземных вод, их агрессивности, конструктивных и функциональных особенностей подземных помещений и фундаментов.
Защита помещений и стен от сырости вследствие капиллярного увлажнения осуществляется горизонтальной гидроизоляцией стен, обмазкой
вертикальных поверхностей стен подвалов за два раза горячим битумом или мастикой. Во влажных грунтах обмазку стен делают по оштукатуренной
поверхности цементным раствором. В сильно увлажненных грунтах к цементному раствору добавляют церезит.
Для защиты подвалов или подземных помещений можно применять пристенный или пластовый дренажи. Последний используется в
слабопроницаемых грунтах и при наличии в них маломощных хорошо проницаемых прослоек и линз. Оклеечную гидроизоляцию проектируют из
рулонных материалов с негниющей основой - гидроизола, металлоизола, стеклорубероида и др.
Гидроизоляционный ковер ниже расчетного уровня подземных вод должен быть непрерывен по всей заглубленной в грунт поверхности (стен, обрезов
фундаментов, пола подвала и т. д.). Гидростатический напор (в вертикальном и горизонтальном направлениях) должен быть уравновешен пригрузочным
слоем бетона или воспринят специальной несущей конструкцией, расположенной выше гидроизоляции (п. 3.1.5 [2]).
Для предупреждения разрыва гидроизоляционного ковра при неравномерных осадках фундамента и пола подвала между ними устраивают
компенсатор в виде петли в шве из ковра и металлической закладной части, залитой битумной мастикой.
30
Компенсаторы устраивают и около осадочных швов. Для защиты оклеечной изоляции от механических повреждений устраивают защитную стенку (рис.
3.7 [2]).
Гидроизоляция в виде непрерывного ковра может быть выполнена из мастик различного типа (битумных или полимерных) окрасочным способом или
оштукатуриванием. Штукатурная гидроизоляция выполняется слоем 5-50 мм из растворов и мастик, наносимых в несколько слоев или наметов
штукатурным способом. Она бывает также в виде цементной штукатурки с добавками торкрета или асфальтовой штукатурки (из мастик - горячих или
холодных).
Некоторые виды конструкций и методы устройства гидроизоляции приведены в разделе 12.5 [3], работах [11] и [13].
5. Рекомендации по производству работ при подготовке основания и устройству фундаментов в котлованах
В курсовом проекте необходимо предусмотреть меры, направленные на сохранение естественной структуры грунтов в основании в процессе отрывки
котлована, возведения фундаментов и надземной части сооружения, а также в период эксплуатации.
В проекте указывают способ отрывки котлована, зачистки его дна, методы водоотлива или водопонижения, конструкции крепления стенок котлована
и в случае необходимости проводят их расчет. Следует оценить возможность использования местных грунтов для обратных засыпок фундаментов и
подсыпок под полы. При этом нужно указать приближенное значение оптимальной влажности и проектной плотности грунта в засыпках и подсыпках,
определить способы их уплотнения.
При устройстве свайных фундаментов решается вопрос о способе погружения сваи и выборе оборудования для погружения.
Указанные вопросы изложены в соответствующих разделах [2-3; 9-12] и другой литературы.
31
Приложения
Приложение 1
Усилия на обрезе фундамента от расчетных нагрузок в наиболее невыгодных сочетаниях
Номер
1-е сочетание
2-е сочетание
№ схемы.
Вариант
фунда-
N0II,
M0II,
T0II,
N0II,
M0II,
T0II,
Сооружение
мента
кН
кН.м
кН
кН
кН.м
кН
1
2
3
4
5
6
7
8
9
1
150
-24
-
200
-29
-
2
2800
38
-
3200
-52
-
Четный.
3
3400
-45
-
3600
40
-
l = 6м
4
2200
-122
-
1960
-146
-
Схема 1.
5*
1050
-184
1400
-220
-
Химический
I
170
-21
-
210
-26
-
корпус
Нечетный.
2
3420
56
-
3280
-69
-
l = 9м.
3
4820
-58
-
4650
63
-
Подвал в
4*
2920
-84
-
2560
-120
-
осях А-Б
5
1220
-260
-
1380
-314
-
1
1400
-140
-20
1780
-178
22
Четный.
2
2270
±90
30
2530
±144
31
Схема 2.
l = 9м
3
1820
180
35
2100
220
37
Фабричной
4
620
50
-
730
56
-
корпус
Нечетный.
1
1800
-170
-40
2060
-200
-60
l =12м.
2
3200
±150
±32
3560
±204
-30
Подвал в
3
2400
230
60
2800
280
50
осях А-Б
4
650
55
-
680
60
-
1
1100
40
-
1250
-52
-
2
750
-
-
900
-
-
Четный
3
2140
±84
2400
±100
-
4
2800
-220
-10
2940
-14
Схема 3.
5*
1560
-200
-12
1600
-240
-17
Ремонтный
1
1000
-52
-
1200
-64
-
цех
Нечетный.
2*
600
-
-
820
-
-
Подвал в
3
2300
±120
-
2700
±140
-
осях А-Б
4
2200
-300
-20
2500
-340
-26
5
1300
240
-18
1360
-260
-14
1
1600
-290
-12
1500
-
-
2*
1000
300
10
900
-
-
Четный.
3
600
-
-
610
-
-
Схема 4.
l1 = 4 м;
Котельная
4*
2600
-
-
3100
-
-
l2 = 6 м
5
400
-180
-
580
-220
-10
6
3000
2800
260
3000
2800
260
32
Продолжение прил. 1
1
2
3
4
5
6
7
8
9
1
1320
-260
-12
1010
-300
-36
2
900
240
-
790
290
24
Нечетный.
Схема 4.
3*
420
-
-
580
-
-
l1 = 3 м;
Котельная
4
2100
-
-
2100
-
-
l2 = 5 м
5*
360
-140
-
450
-158
-29
6
3600
2400
200
3600
2400
200
1*
170
-
-
220
-
-
2
1700
-50
-10
2150
-62
-12
Четный.
3*
500
250
5
610
360
7
l = 12 м
4
1150
200
15
1280
280
18
5
780
-
-
1020
-
-
Схема 5.
6
1900
-
-
1780
-
- д
Эксперимен-
1
210
-
-
260
-
-
тальный цех
Нечетный.
2
1850
-
-
1900
-
-
l =18м.
3
580
200
-10
440
230
-12
Подвал в
4
800
240
10
900
180
12
осях 4-6
5*
860
_
-
1000
-
-
6*
2120
-
-
2240
-
-
1
420
-
-
530
-
-
2
550
-
-
620
-
-
Четный.
3
460
-
-
480
-
-
7 этажей
4*
300
-
-
320
-
-
5
300
-
-
340
-
-
Схема 6.
6*
270
-
-
310
-
-
Жилой дом
1
400
-
-
470
-
-
2
620
-
-
740
-
-
Нечетный.
3
480
-
-
580
-
-
10 этажей
4
310
-
-
350
-
-
5*
380
-
-
400
-
-
6*
340
-
-
390
-
-
1
1100
-320
-21
1380
230
17
Четный.
2
1380
370
17
1730
-260
-19
l1 = 24 м;
3
460
±100
±12
650
±130
±12
l2 = 12 м
Схема 7.
4
560
220
-
580
290
-
Механический
Нечетный.
1
900
-260
-10
1190
180
10
цех
l1 = 18 м;
2
1260
310
до
1400
>-200
-8
l2 = 9 м
3
380
-
-
600
-
-
Канал у
4
470
-180
-
470
240
-
оси А
33
содержание .. 1 2 3 ..
