Основы эксплуатации наружных кирпичных стен гражданских зданий - часть 27

Конструктивное  решение  дополнительной  теплозащиты  во  многом  определяется  принятой  конст-

рукцией наружного защитного слоя теплоизоляции. В настоящее время в практике используются в основ-
ном два подхода. При первом подходе защитный слой устраивается непосредственно по теплоизоляцион-
ному материалу. При втором подходе защитный слой устраивается на относе по отношению к теплоизоля-
ции.

При первом подходе в качестве защитного слоя могут использоваться сухие отделочные материалы

(например, гипсокартонные плиты), а также «мокрые» штукатурки.

Сухие отделочные материалы используются при размещении теплоизоляции с внутренней стороны

помещения. При этом отделочные материалы могут приклеиваться к поверхности теплоизоляции или

крепиться к направляющим механическими способами.

Примером таких конструкций служат комплексные плиты фирмы «Тиги Knauf», состоящие из пе-

нопластовых  листов  с  приклеенными  к  ним  гипсокартонными  плитами.  Гипсокартонные  плиты  имеют

покрытие  из  материалов,  обладающих  пароизоляционными  свойствами.  Комплексные  плиты  теплоизоля-

ции клеятся к стенам на специальных клеях.

Принципиальная схема устройства дополнительной теплоизоляции с  комплексными плитами при-

ведена на рис. 6.8.

Аналогичное решение может использоваться и при устройстве дополнительной теплоизоляции из

пеностекла. Плиты из пеностекла крепятся на клею к стене и затем к ним приклеиваются отделочные

материалы из гипсокартона. При этом, из-за того что пеностекло имеет малую паропроницаемость,

могут быть использованы в отделке плиты без повышенных требований к пароизоляции.
При механическом креплении сухого отделочного слоя между отделочными листами и теплоизоля-

цией устраивается пароизоляционный слой, например, из полимерной пленки. Такое решение ис-

пользуется, как правило, при утеплении стен минераловатными плитами, размещаемыми между на-

правляющими, закрепляемыми на стенах. Минераловатные плиты крепятся к стенам на клею или по-

лимерными дюбелями. Листы облицовки с подложенной пароизоляцией крепятся к направляющим

самонарезающими винтами и затем после обработки швов между плитами оклеиваются обоями.

«Мокрые» отделочные материалы применяются как при внутреннем, так и при наружном располо-

жении теплоизоляции. В этих случаях на теплоизоляцию наносится штукатурный защитный слой. Шту-
катурка устраивается, как правило, по штукатурной сетке, закрепляемой на теплоизоляции путем меха-
нического крепления или приклеивания на специальных клеях.

При размещении теплоизоляции из минераловатных плит или подобных им материалов с внутрен-

ней стороны стены и мокрой штукатурке утеплитель располагается между направляющими и крепится к
стене на клею или дюбелями. По направляющим натягивается полимерная пленка, затем закрепляется
штукатурная  сетка  и  наносится  штукатурный  защитный  слой  из  цементно-песчаного  или  цементно-
известкового раствора.

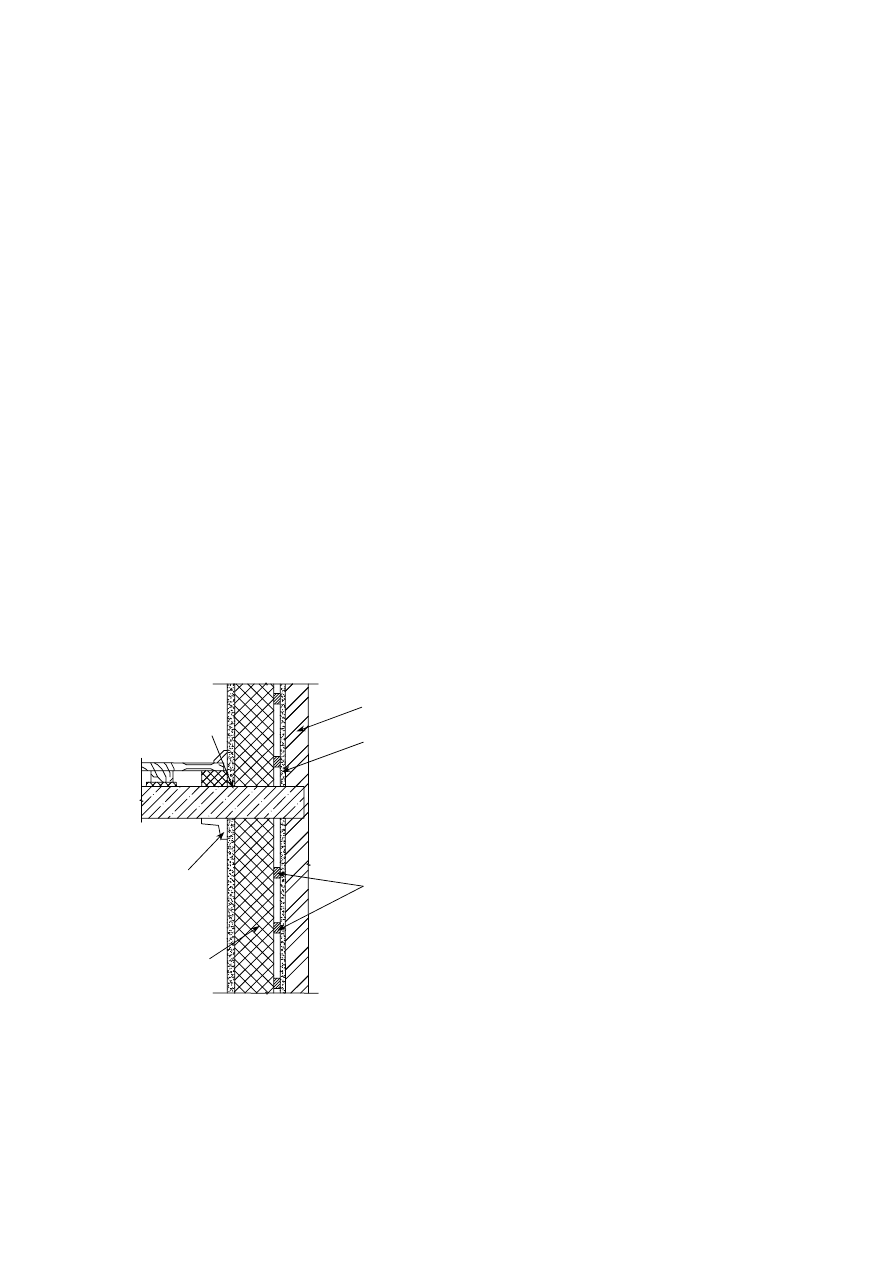

Рис. 6.8   Схема утепления кирпичной стены

комплексными плитами «Тиги Knauf»

кирпичная стена

внутренний
штукатурный слой

клей Перлфикс

гипсовая

комбинированная

панель



Как  показывает  практика,  такое  устройство  теплоизоляции  является  достаточно  сложным  и  нена-

дежным  в  эксплуатации.  Более  приемлемо  устройство  мокрой  отделки  по  утеплителю  из  пеностекла,
газосиликатобетона  и  других  подобных  материалов,  обладающих  низкой  паропроницаемостью  из-за
закрытого строения пор. В этих случаях внутренний отделочный штукатурный слой может непосредст-
венно наноситься на поверхность дополнительной теплоизоляции. При выборе отделочного слоя необ-
ходимо учитывать его адгезию по отношению к теплоизоляции, а также соотношение линейных коэф-
фициентов расширения материалов отделки и теплоизоляции. При большой разнице коэффициентов в
отделочном слое возможно возникновение трещин или его отслоение от теплоизоляции.

При  размещении  теплоизоляции  с  наружной  стороны  стены  материал  утеплителя  закрепляется  к

стене пластмассовыми или металлическими дюбелями. На поверхность теплоизоляции по штукатурной
сетке наносится штукатурка, состоящая, как правило, из нескольких слоев. Штукатурная сетка крепится
к теплоизоляции механическим способом (металлические сетки) или втапливается в нижний слой шту-
катурки (стеклотканевые сетки).

Штукатурка, размещаемая на наружной поверхности, должна отвечать определенным требованиям.

Она, в частности, должна иметь достаточное количество микропор, обеспечивающих удаление из мате-
риала утеплителя во время летней сушки накопившуюся за зимний период влагу. В то же время штука-
турка  должна  быть  прочной,  обеспечивающей  восприятие  эксплуатационных  механических  воздейст-
вий.

В настоящее время в практике утепления используется несколько комплексных систем теплоизоля-

ции с использованием для защитных слоев «мокрых» штукатурок. В частности, такой системой являет-
ся система «Сэнарджи

 – МвС». Принципиальная схема системы МвС приведена на рис. 6.9.

ЗАКЛЮЧЕНИЕ






Кирпичные гражданские здания в настоящее время являются наиболее массовыми зданиями совре-

менных провинциальных городов. Они имеют разные сроки службы. Разные конструктивные решения и
разные условия эксплуатации. Эффективное обеспечение надежной работы стен таких зданий, как не-
сущих  и  ограждающих  конструкций,  во  многом  зависит  от  четкого  представления  о  степени  влияния
конструктивных решений, условий эксплуатации и других подобных факторов на процессы тепло-, вла-
го- и воздухопереноса в стенах. Знания процессов тепломассопереноса в стенах необходимы эксплуата-
ционникам для своевременного принятия мероприятий, обеспечивающих снижение или полное исклю-
чение  негативных  последствий  от  происходящих  на  границах  и  внутри  ограждений  физических  явле-
ний.

Хорошо понимать суть физико-технических процессов, протекающих в ограждениях, и оценивать
последствия принимаемых при ремонте и реконструкции решений должны также инженеры-строи-
тели, занимающиеся ремонтом и реконструкцией зданий. В этой связи, изложенные в пособии сведе-
ния о кирпичных стенах являются весьма полезным учебным материалом для подготовки инженеров-
строителей в области эксплуатации, ремонта и реконструкции зданий.

СПИСОК ЛИТЕРАТУРЫ

1

Бедов А.И., Щепетьева Т.А. Проектирование каменных и армокаменных конструкций: Учеб. по-

собие. М.: Изд-во АСВ, 2003.

2

Бурак Л.Я., Рабинович Г.М. Техническая экспертиза жилых домов старой постройки. Л.: Строй-

издат, 1977.

3

ГОСТ 4.206–83. СПКП. Строительство. Материалы стеновые каменные. Номенклатура показа-

телей.

4

ГОСТ 530–95. Кирпич и камни керамические. Технические условия.

5

ГОСТ 379–95. Кирпич и камни силикатные. Технические условия.

6

ГОСТ 8462–85. Материалы стеновые. Методы определения прочности при сжатии и изгибе.

7

ГОСТ  24332–88.  Кирпич  и  камни  силикатные.  Ультразвуковой  метод  определения  прочности

при сжатии.

8

ГОСТ 7025–91. Кирпич и камни керамические и силикатные. Методы  определения водопогло-

щения, плотности и контроля морозостойкости.

9

ГОСТ 28023–89. Растворы строительные. Общие технические требования.

10

ГОСТ 5802–86. Растворы строительные. Методы испытаний.

11

ГОСТ 30494–96. Здания жилые и общественные. Параметры микроклимата в помещениях.

12

Ильинский В.М. Строительная теплофизика. М.: Высшая школа, 1974.

13

Леденев  В.И.,  Леденев  В.В.  Реконструкция  и  техническая  эксплуатация  зданий  и  сооружений.

М.: МИХМ, 1987.

14

Нечаев Н.В. Капитальный ремонт жилых зданий. М.: Стройиздат, 1990.

15

Порывай Г.А. Организация, планирование и управление эксплуатацией зданий. М.: Стройиздат,

1983.

16

Порывай Г.А. Предупреждение преждевременного износа зданий. М.: Стройиздат, 1979.

17

СанПиН  2.1.2.1002–00.  Санитарно-эпидемиологические  требования  в  жилым  зданиям  и  поме-

щениям.

18

СНиП 31-05–2003. Общественные здания административного назначения.

19

СНиП 23-02–2003. Тепловая защита зданий. М.: ФГУП ЦПП, 2004.

20

СНиП II-3–79**. Строительная теплотехника / Госстрой СССР.  М.: ГП ЦПП Минстроя России,

1996.

21

СНиП 23-01–99*. Строительная климатология. М.: ФГУП ЦПП, 2000.

22

СП 23-101–2004. Проектирование тепловой защиты зданий. М.: ФГУП ЦПП, 2004.

23

Ушков Ф.В. Теплопередача ограждающих конструкций при фильтрации воздуха. М.: Стройиз-

дат, 1969.

24

Фокин К.Ф. Строительная теплотехника ограждающих частей зданий. М.: Стройиздат, 1973.

25

Франчук  А.У.  Таблицы  теплотехнических  показателей  строительных  материалов.  М.:  НИИСФ

Госстроя СССР, 1965.

26

Фридман  О.М.  Электроосмотический  метод  ликвидации  сырости  стен  зданий.  Л.:  Стройиздат,

1971.
П1   Коэффициенты теплопроводности материалов кирпичной кладки и штукатурки стен
по данным А.У. Франчука [25] при различной объемной влажности при положительных (числитель)
и отрицательных (знаменатель) температурах материалов



Объемная влажность

w

0

, %

Наименова-

ние

материала

Объем-

ная

плот-

ность

ρ

0

, кг/м

3

По-

рис-

тост

ь

P,

%

0

2

5

10

15

20

25

30

0,830  0,961  1,000  1,064

–

–

–

–

2100

20

0,930  1,000  1,093  1,244

–

–

–

–

0,791  0,821  0,863  0,919  0,989

–

–

–

2000

26

0,791  0,861  0,954  1,105  1,256

–

–

–

0,675  0,705  0,744  0,809  0,872  0,935

–

–

1900

30

0,675  0,793  0,826  0,977  1,128  1,279

–

–

0,616  0,636  0,680  0,750  0,820  0,878

–

–

1800

33

0,616  0,669  0,756  0,901  1,047  1,192

–

–

0,552  0,587  0,628  0,709  0,779  0,849

–

–

Кирпич

красный

1700

37

0,552  0,612  0,698  0,843  0,989  1,134

–

–

0,942  1,006  1,041  1,134

–

–

–

–

2000

13

0,977  1,023  1,093  1,209

–

–

–

–

0,849  0,878  0,907  0,954  1,000

–

–

–

1900

22

0,849  0,896  1,000  1,082  1,198

–

–

–

0,754  0,786  0,811  0,871  0,928

–

–

–

Кирпич

силикатный

1800

25

0,800  0,843  0,913  1,041  1,181

–

–

–

Продолжение табл. П1



Объемная влажность

w

0

, %

Наименова-

ние

материала

Объем-

ная

плот-

ность

ρ

0

, кг/м

3

По-

рис-

тост

ь

P,

%

0

2

5

10

15

20

25

30

0,684  0,715  0,737  0,784  0,832  0,884

–

–

Кирпич

силикатный

1700

28

0,684  0,762  0,808  0,948  1,076  1,308

–

–

0,645  0,669  0,700  0,754  0,805  0,855

–

–

1700

31

0,640  0,698  0,657  0,896  1,015  1,134

–

–

0,564  0,584  0,611  0,651  0,692  0,733  0,773

–

1600

35

0,564  0,622  0,704  0,837  0,969  1,105  1,233

–

0,494  0,514  0,541  0,582  0,622  0,663  0,704

–

1500

39

0,494  0,558  0,645  0,785  0,925  1,064  1,204

–

0,435  0,470  0,498  0,541  0,582  0,622  0,663  0,704

Кирпич

шлаково-

силикатный

1400

44

0,436  0,498  0,587  0,733  0,878  0,965  1,163

–

0,419  0,442  0,471  0,518  0,562  0,605  0,645  0,686

1400

47

0,430  0,477  0,569  0,698  0,826  0,954  1,082

–

0,391  0,413  0,454  0,488  0,518  0,547  0,576  0,605

1300

49

0,384  0,454  0,535  0,663  0,791  0,919  1,047

–

0,349  0,374  0,405  0,445  0,480  0,525  0,541  0,569

1200

55

0,361  0,419  0,500  0,628  0,756  0,884  1,012

–

0,308  0,331  0,366

0

0,401  0,436  0,471  0,506  0,541

Кирпич

шлаковый

1100

57

0,308

0,78

0,459  0,587  0,715  0,843  0,965

–

Продолжение табл. П1



Объемная влажность

w

0

, %

Наименова-

ние

материала

Объем-

ная

плот-

ность

ρ

0

, кг/м

3

По-

рис-

тост

ь

P,

%

0

2

5

10

15

20

25

30

0,326  0,343  0,372  0,419  0,463  0,507  0,550  0,593

1300

53

0,314  0,363  0,428  0,535  0,640  0,744  0,849  0,954
0,256  0,285  0,314  0,361  0,401  0,442  0,483  0,605

1100

62

0,256  0,305  0,370  0,477  0,582  0,686  0,791  0,896
0,198  0,227  0,258  0,306  0,349  0,390  0,430  0,570

900

69

0,198  0,298  0,314  0,419  0,517  0,616  0,715  0,814

0,136  0,163  0,194  0,244

1

0,291  0,337  0,384  0,541

Кирпич

трепельный

700

77

0,136  0,159  0,235  0,267  0,413  0,500  0,587  0,791
0,692  0,731  0,779  0,855  0,925

–

–

–

1800

30

0,690  0,748  0,826  0,948  1,064

–

–

–

0,599  0,636  0,680  0,750  0,820  0,890

–

–

1700

35

0,599  0,657  0,733  0,849  0,965  1,082

–

–

0,535  0,565  0,605  0,669  0,727  0,785

–

–

1600

41

0,535  0,599  0,686  0,812  0,939  1,065  1,192  1,320
0,477  0,509  0,550  0,611  0,669  0,727  0,785

–

Растворы

холодные

1500

45

0,477  0,543  0,634  0,773  0,901  1,029  1,157  1,285
