Основы эксплуатации наружных кирпичных стен гражданских зданий - часть 2

растворе. Повреждения «красных» кирпичей менее значительны и мало зависят от вида раствора. Клад-
ка из «железняка» практически не имеет повреждений.

Глиняные полнотелые кирпичи изготавливаются одинарными и утолщенными с размерами в плане

250

× 120 мм и, соответственно, с толщинами 65 и 88 мм.
В зданиях постройки начала ХХ в. и ранее применялись кирпичи размерами 266

× 133 × 67 мм, что в

русской системе мер составляло 6

× 3 × 1,5 вершка. Например, в кирпичных зданиях, возведенных в сере-

дине ХIX в. в дворянской усадьбе графа Воронцова-Дашкова на территории села Новотомниково Там-
бовской области, кладка выполнена из кирпичей местного кирпичного завода, имеющих размеры 266

×

133

× 67 мм. Все кирпичи по виду обжига и качеству изготовления соответствуют марке «красный».

Кроме указанных кирпичей в стенах, возведенных в ХIX в. и начале ХХ в., встречаются кирпичи и
других размеров. Например, в стенах обследованных нами кирпичных зданий Тамбовской области,
построенных в этот период, фактические размеры кирпичей составляли по длине 24,5… 27,0 см, по
ширине – 12,0…13,4 см, по высоте – 6,0…6,7 см.

Глиняные  пустотелые  и  пористые  кирпичи  применяются  в  строительстве  относительно  непродол-

жительное  время.  Они  используются  для  улучшения  теплоизоляционных  свойств  кладки,  снижения
массы  стен  и  уменьшения  расхода  материалов.  В  связи  с  более  низкой  по  сравнению  с  полнотелыми
кирпичами прочностью, а в ряде случаев и с пониженной морозостойкостью область применения пусто-
телых и пористых кирпичей была достаточно ограниченной.

Силикатные кирпичи изготавливаются способами прессования увлажненной смеси из кремнеземи-
стых материалов и извести или из других известесодержащих вяжущих с последующим твердением
ее под действием насыщенного пара в автоклаве. Силикатные кирпичи выпускаются одинарными
толщиной 65 мм и утолщенными толщиной 88 мм, полнотелыми и пустотелыми.

Возведение  стен  из  силикатных  кирпичей  в  России  началось  в  ХХ  в.  Начало  наиболее  массового

строительства гражданских зданий с силикатными стенами в России относится к 50-м гг. ХХ столетия. По-
этому накопленный опыт эксплуатации таких зданий ограничивается в основном 50 – 60 гг.

Виды и характеристики современных кирпичей приведены в табл. 1.1.



1.1   Виды и характеристики кирпичей



№

п/п

Вид кирпичей

Объемная

плотность

γ

0

, кг/м

3



Марки

кирпичей

по прочно-

сти

1

Глиняный обыкновенный
пластического прессования

1700…1900

50…300

2

Глиняный обыкновенный
полусухого формования

1800…2000

75…200

3  Силикатный

1800…2000

75…200

4

Глиняный пустотелый
(дырчатый, пористо-
дырчатый) пластического
прессования

1300…1450

50…150

5

Глиняный пустотелый
полусухого прессования

<1500

75…150

6

Легковесный (глиняный
пористый и трепельный)

700…1450

35…100

7  Шлаковый

1200…1800

25…75



Вторым важнейшим компонентом кирпичной кладки является ра-         створ. Современный кладоч-
ный раствор представляет собой смесь вяжущего, мелкого заполнителя, воды и, в случае необходи-
мости, специальных добавок. В кладке растворы после твердения выполняют задачу по связыванию в
единое целое кирпичей и обеспечивают равномерную передачу усилий между рядами кладки. Кроме

того, растворы улучшают эксплуатационные качества стен, например, уменьшая продуваемость и
влагопроницаемость кладки.

Кладочные растворы в эксплуатируемых зданиях различаются по видам вяжущего и заполнителей,

плотности и прочности.

Прочность растворов во многом зависит от количества вяжущего и его активности.

Наиболее  широко  в  качестве  вяжущего  в  практике  используются  цементы  (портландцемент  и  его

разновидности) и извести (воздушная или гидравлическая). Растворы, изготовленные на их основе, на-
зываются,  соответственно,  цементными  и  известковыми.  Часто  также  растворы  приготавливаются
сложными на нескольких вяжущих, например, известково-цементные растворы.

До начала XX в. в качестве кладочных растворов в кирпичных стенах использовались известковые

растворы. Такие растворы имели низкие марки по прочности (от 4 до 20), но зато отличались удобоук-
ладываемостью и хорошим сцеплением с кирпичами. Это обеспечивало хорошие эксплуатационные ка-
чества кладки по воздухо- и влагопроницаемости.

В более позднее  время начали применяться цементно-песчаные растворы, а также сложные раство-

ры  –  цементно-известковые,  обладающие  достаточно  высокой  прочностью  и  в  то  же  время  имеющие
хорошие пластические свойства и удобоукладываемость. Например, в Тамбовской области первые зда-
ния  с  использованием  цементных  кладочных  растворов  были  построены  в  1910  –  1914  гг.  Кладочные
растворы в это время изготавливались на портландцементе с тяжелым заполнителем из речного песка. В
зданиях  этого  периода  встречаются  также  кладки,  выполненные  на  известково-цементных  растворах.
Незначительное количество цемента в них вводилось для повышения прочности известкового раствора.

При строительстве в зимнее время в кладочные растворы вводились добавки, снижающие темпера-

туру замерзания. Наличие таких солевых добавок в значительной мере снижает эксплуатационные ка-
чества  стен.  В  частности,  они  способствуют  увеличению  влажности  стен  за  счет  роста  сорбционной
влаги.

Эксплуатационные  качества  кирпичной  кладки  стен  определяются  различными  свойствами  мате-

риалов  кладки.  К  таким  свойствам  относятся  прочность,  морозостойкость,  водостойкость,  плотность
материалов, а также свойства, определяющие теплозащитные качества, воздухо- и водопроницаемость
стен.

Прочность кирпичей является одной из основных характеристик кладки несущих конструкций стен.

Она характеризуется марками. Марки кирпичей означают их временное сопротивление (предел прочно-
сти)  сжатию  и  предел  прочности  при  изгибе,  определяемые  при  испытаниях.  Испытания  кирпичей
кладки по прочности регламентированы соответствующими ГОСТами [3 – 6].

Для оценки прочности кирпичей эксплуатируемых зданий производится их отбор из кладки и испы-

тание в соответствии с действующими методиками. При испытании кирпича на сжатие из стены отби-
раются  целые  кирпичи  и  распиливаются  дисковой  пилой.  Затем  половинки  кирпича  склеиваются  рас-
твором так, чтобы поверхности распила были направлены в противоположные стороны. Толщина слоя
раствора не более 5 мм. Поверхности покрываются раствором толщиной 3 мм. Подготовленные образ-
цы  испытывают  на  прессе  через  три  –  четыре  дня.  Предел  прочности  при  изгибе  определяется  путем
испытаний на прессе целого кирпича, уложенного на две опоры, расположенные на расстоянии 200 мм,
и загруженного сосредоточенной силой в середине пролета.

Допускается  определять  прочность  кирпичей  эксплуатируемых  зданий  при  сжатии  на  образцах-

цилиндрах диаметром и высотой около 50 мм, высверленных из кладки электродрелью со специальной
коронкой.  Могут  также  использоваться  неразрушающие  методы  определения  прочности,  например,
ультразвуковой метод определения прочности при сжатии [7]. Ориентировочно марку кирпича можно
определять по последствиям нанесения по нему ударов молотком (табл. 1.2).



1.2   Приближенная оценка прочности кирпича



Марка

Количество ударов

Вид разрушения

< 50

Один

Разбивается в щебень

50…100

Несколько ударов

Разрушается в мелкие

куски

> 100

Скользящие удары

Материал искрит, отка-

лываются мелкие ле-

щадки


Марки основных видов кирпичей, применяемых в современных зданиях, приведены в табл. 1.1.
Кирпичи,  использованные  в  старых  зданиях  (до  20-х  гг.  ХХ  столетия),  имеют  прочность,  соответст-

вующую маркам в основном в пределах 30…50. Лишь в редких случаях прочность достигает значений,
соответствующих марке 75. Например, при испытаниях «красных» кирпичей, взятых из стены доходно-
го дома купца Никонова, построенного в 1912 г. в г. Тамбове, из 25 образцов только два образца соот-
ветствовали  марке  75,  десять  –  марке  50,  а  остальные  –  маркам  35  –  40.  Прочность  кирпичей  старой
кладки заметно снижается при повышении влажности кладки.

Морозостойкость кирпичей в значительной мере определяет долговечность кладки. В увлажненной

кладке  вода  замерзает  и,  увеличиваясь  в  объеме,  стремится  разорвать  стенки  пор.  Морозостойкость
кирпичей определяется марками F, обозначающими количество циклов замораживания и оттаивания в
насыщенном  водой  состоянии,  выдерживаемых  кирпичами  без  видимых  разрушений  и  без  снижения
прочности  согласно  ГОСТа  [8].  Кирпичи  наружных  стен  современных  зданий  соответствуют  маркам
F25, 35, 50, 75, 100, 150, 200, 300. В старых зданиях кирпичи кладки соответствуют маркам F10, 15, 25.
Очень  редко  в  таких  зданиях  марка  достигает  F35.  При  обследованиях  установлено,  что  в  зданиях  с
кладкой, имеющей морозостойкость, соответствующую маркам F10, 15, наблюдаются повреждения на-
ружных слоев кладки на участках, подвергаемых периодическим увлажнениям.

Применение  для  наружных  стен  гражданских  зданий  кирпичей  малой  плотности  уменьшает  их

прочность и снижает морозостойкость.

Морозостойкость кирпичей связана с их водопоглощением, которое зависит не только от пористо-

сти материала, но и от степени закрытости пор. Например, водопоглощение керамического кирпича за
счет закрытости пор меньше водопоглощения силикатного кирпича, имеющего поры в виде открытых,
выходящих наружу каналов.

Прочность кладочного раствора зависит от активности вяжущего, водоцементного отношения, дли-

тельности  и  условий  твердения  [9].  Прочность  характеризуется  маркой,  устанавливаемой  по  пределу
прочности на сжатие, которая определяется при испытании образцов, изготавливаемых в виде кубиков
[10].    Для  эксплуатируемых  зданий  кубики  изготавливаются  размерами  40

×40  мм  из  отобранных  из

кладки и склеенных гипсовым раствором пластинок кладочного раствора.

Растворы кирпичной кладки имеют марки 4, 10, 25, 50, 75, 100, 150, 200. Наименьшую прочность

имеют известковые растворы.  В старых зданиях прочность известковых растворов соответствует мар-
кам  от  4  до  15.  Увлажненные  известковые  растворы  имеют  пониженную  прочность.  Например,  проч-
ность известкового кладочного раствора в наружных стенах дома купца Никонова, построенного в 1912
г.,  на  неувлажненных  участках  соответствовала  маркам  10,  15.  На  увлажненных  участках  кладки  рас-
твор имел прочность, соответствующую маркам от 4 до 10.

Морозостойкость раствора определяется числом циклов попеременного замораживания и оттаива-

ния до потери 15 % первоначальной прочности (или 5 % массы). По морозостойкости растворы подраз-
деляют на марки Мрз 10…300. В стенах жилых зданий в основном использованы растворы с марками
Мрз 4, 10, 25 и редко с маркой Мрз 50.

Характеристики  материалов  кладки,  определяющие  теплозащитные  качества  стен,  рассмотрены  в

главе 2.



1.3   Конструктивные решения кирпичных стен


Конструктивное решение кирпичных стен во многом определяется типом их кладки. Развитие и со-

вершенствование кладки стен происходило постоянно во все времена возведения кирпичных зданий. До
начала ХХ в. это совершенствование основывалось на осмыслении имеющегося эмпирического опыта
строительства кирпичных зданий. В последующие времена развитие и совершенствование в этой облас-
ти связано с развитием (начиная с 30-х гг. ХХ в.) теории расчета и практики проектирования каменных
и армокаменных конструкций.

В период до начала ХХ в. стены выполнялись со сплошной массивной кладкой толщиной от 69 см

(2,5 кирпича) до 150 см (5,5 кирпича). Большая толщина стен определялась низкими прочностными ха-
рактеристиками  кирпичей  и  кладочных  растворов,  а  также  отсутствием  надежной  теории  расчета  ка-
менных конструкций. В этой связи наибольшую толщину имели наиболее нагруженные стены церков-
ных зданий. В частности, наружные стены сохранившихся в Тамбовской области храмов имеют толщи-
ны не менее чем в 3,0 кирпича. Стены гражданских кирпичных зданий, возведенных в Тамбове в этот

период, имеют толщину в пределах от 2,5 до 3,5 кирпичей. Например, толщина стен памятника архи-
тектуры федерального значения «Гостиный двор», построенного в 30-х гг. XIX в. в г. Тамбове, состав-
ляет на первом этаже 3,5 кирпича, а на втором этаже 3,0 кирпича.

В  гражданском  строительстве  этого  периода  использовалось  несколько  видов  сплошной  кладки

[14]:

•  цепная – ложковые и тычковые ряды в кладке чередуются, вертикальные швы всех ложковых ря-

дов совпадают (рис. 1.2, а);

•  крестовая – вертикальные швы в ложковых рядах выкладываются в перевязку (рис. 1.2, б);

•  голландская – тычковые ряды чередуются со смешанными рядами; при этом в смешанном ряду

ложковые и тычковые кирпичи идут через один (рис. 1.2, в);

•  готическая – кладка в виде только смешанных рядов; при этом тычковые и ложковые кирпичи

чередуются в каждом ряду (рис. 1.2, г);

•  английская – в кладке на каждые два ложковых ряда приходится один тычковый; при этом все

ряды перевязаны в 1/4 кирпича (рис. 1.2, д);

•  многорядная – в кладке тычковые ряды выполняются через четыре ложковых ряда; при этом все

ряды перевязаны в 1/4 кирпича (рис. 1.2, е).

Из  перечисленных  кладок  наибольшее  распространение  имели  цепная  и  многорядная  кладка.  В

провинциальных городах в основном применялась цепная система кладки. При обследовании зданий в
г. Тамбове установлено, что 90 % стен сложено с цепной перевязкой, в остальных случаях использована
многорядная кладка. На нескольких зданиях обнаружена кладка с крестовой перевязкой, а также готи-
ческая кладка.

Начиная с 30-х г. ХХ в. и по настоящее время в практике строительства применяются в основном две
системы перевязки: цепная и многорядная (рис. 1.3).

При  этом  кладка  с  многорядной  системой  перевязки  имеет  более  широкое  распространение.  Это

связано с целым рядом прочностных, технологических и эксплуатационных преимуществ многорядной
системы, а именно [1]:

а)

б)

в)

г)

д)

е)

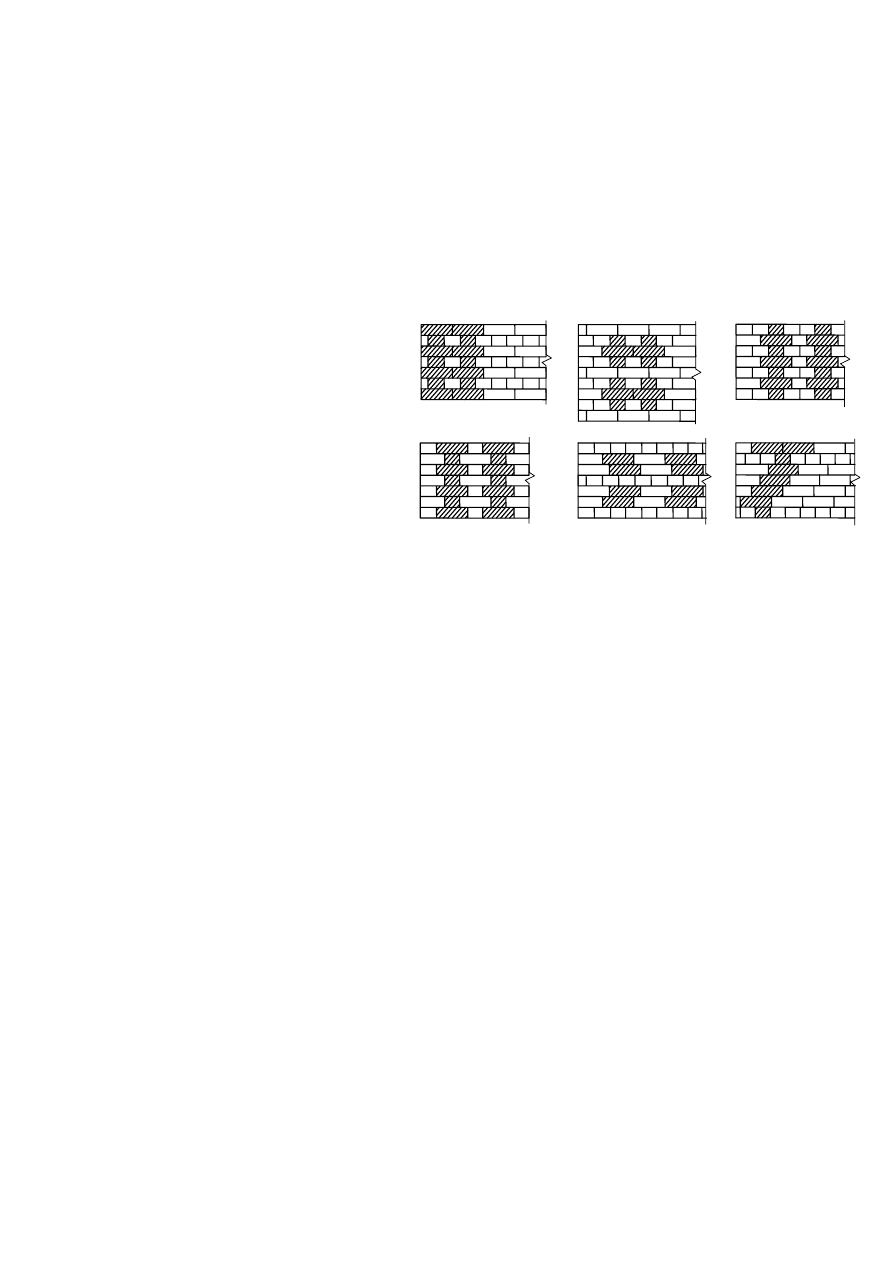

Рис. 1.2   Тип кирпичных кладок:

а – цепная; б – крестовая; в – голландская; г – готическая;
д – английская; е – многорядная
