131

СИТ с  погрешностью

менее 2 мкм

Тип

Диапазон,

мм

ц.д.,

мм

Увелич. ,

крат

Погрешность,

 мм

Масса,

кг

КЛ-1000

1020

0,2;1,0

7х

0,06; 0,08

2,663

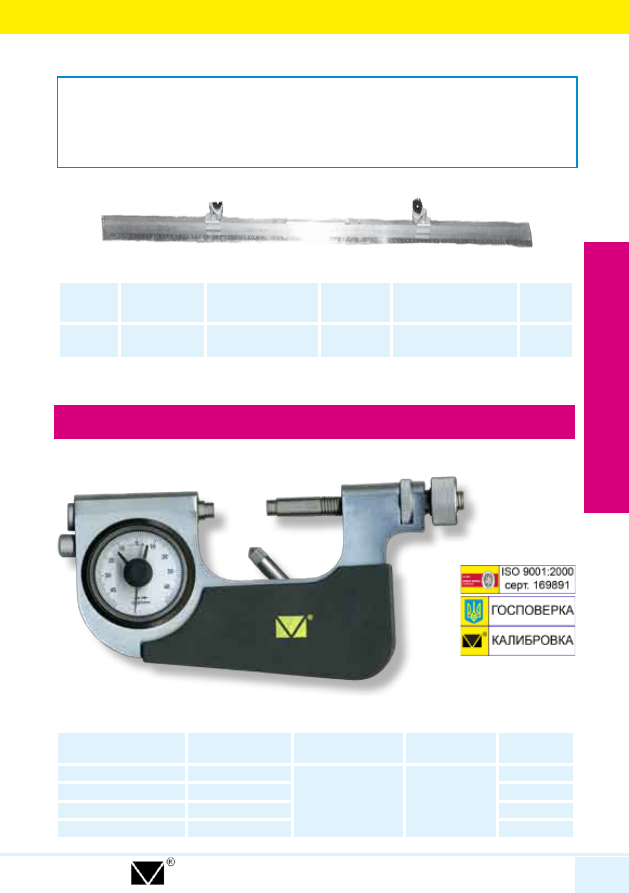

4.1.2.12 КОНТРОЛЬНЫЕ ЛИНЕЙКИ КЛ

Погрешность,

мм

Усилие,

 Н

Цена,

грн

СР-25В

0-25

±(0,0014-0,002)

0,6

2400

СР-50В

25-50

2700

СР-75В

50-75

3000

СР-100В

75-100

3300

В метрологической практике в качестве эталонного СИТ применяют

штриховую  меру  длины  типа  КЛ  со  скошенными  под  углом  45º  краями.

На  наклонных  поверхностях  нанесены  шкалы-  основная  с  ц.д.  0,2  мм  и

вспомогательная с ц.д. 1 мм. Мера типа КЛ предназначена для поверки рабочих

штриховых мер длины (измерительных линеек, рулеток, метров и т.д.).

4.1.3 СИТ С ПОГРЕШНОСТЬЮ МЕНЕЕ 2 мкм

132

мм

ц.д.,

мм

Погрешность,

мм

Присоед.

D, мм

Усилие,

Н

01 П

±0,012

0,0001

±0,00006

28

1,5

02 П

±0,025

0,0002

±0,00010

05 П

±0,050

0,0005

±0,00015

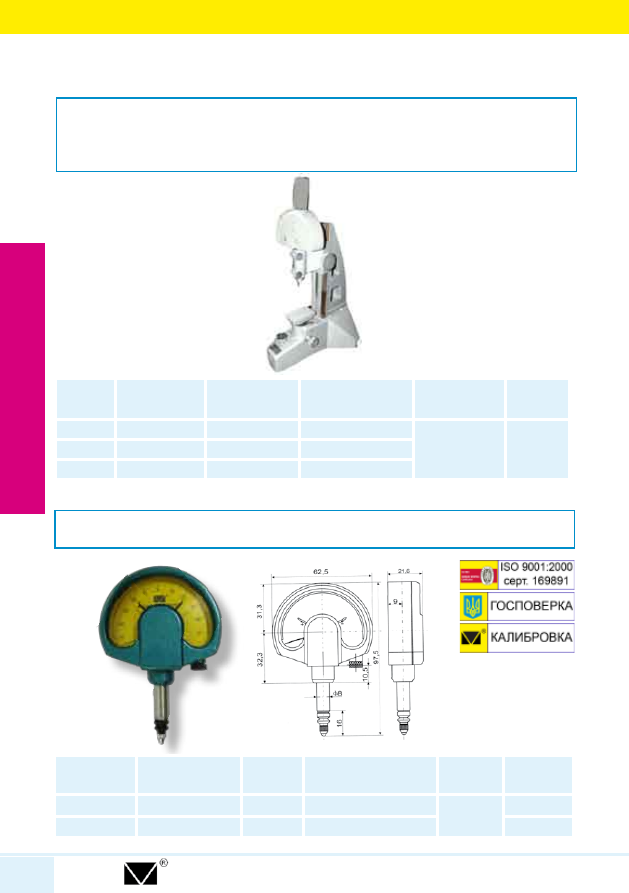

ОПТИКАТОРЫ (пружинно-оптические) ГОСТ 28798

Применяются  для  точных  измерений  размеров  (методом  сравнения  с

концевыми мерами длины) и отклонения формы поверхности в стационарных

условиях в стойках типа С-I. Оптикаторы имеют широкий диапазон значений

цены деления – от 0,1 мкм до 0,5 мкм.

Погрешность,

мм

Усилие,

Н

Цена,

грн

2ИГ

±0,1

0,002

±0,0008

1,5-2

1350

1ИГ

±0,05

0,001

±0,0004

1380

Используются при серийном контроле для сравнительных измерений

осевых и радиальных биений.

4.1.3.2 ГОЛОВКИ ИЗМЕРИТЕЛЬНЫЕ

133

СИТ с  погрешностью

менее 2 мкм

Тип

Диапазон,

мм

ц.д.,

мм

Погрешн.,

мм

Усилие,

Н

Присоед.

D., мм

Цена,

грн

5 ИГПВ

±0,15

0,005

±0,005

2,0

28

810

2 ИГПВ

±0,06

0,002

±0,0006

840

1 ИПМ

±0,05

0,001

±0,0005

1.5

8

990

1 ИГПВ

±0,03

0,001

±0,0003

2,0

28

840

05 ИГПВ

±0,015

0,0005

±0,00015

1,5

930

02 ИГПВ

±0,006

0,0002

±0,0001

1380

поверхностей.  Имеют  широкий  диапазон  значений  цены  деления,  обладают

повышенной точностью.

Пружинная  малогабаритная  измерительная  головка  –  Микатор  по

схеме аналогична микрокатору, но с уменьшенными габаритными размерами.

Микатор может быть использован в качестве отсчетного устройства в различных

приспособлениях  и  приборах.  Существуют  модели  микатора  с  уменьшенным

измерительным усилием (до 50 Гс).

134

Диап,

мм

д.о.,

мкм

Цена,

грн

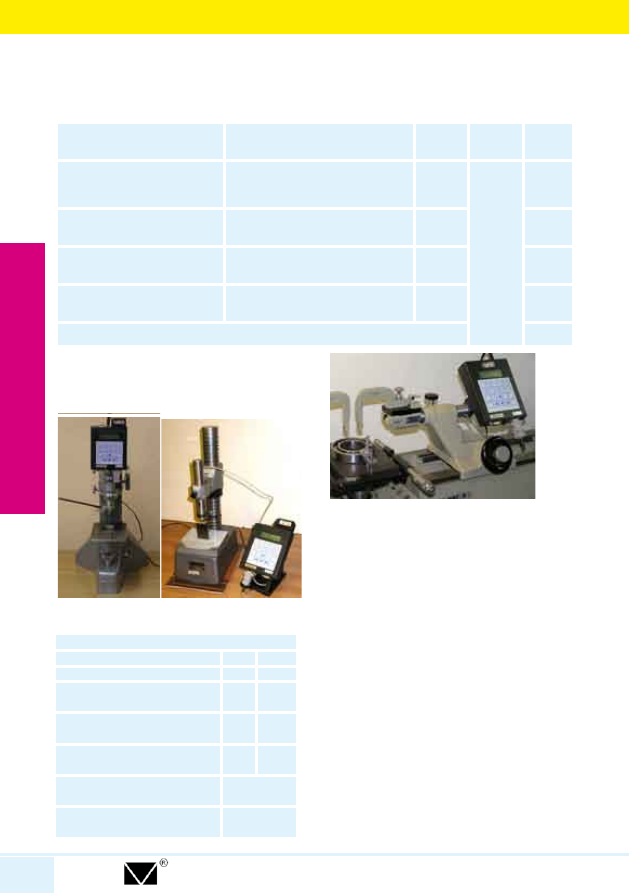

Измерение диаметра колец  Оптиметр горизонтальный .ИКГ-3

Инд. сист. серии М-200 с RS-232 13,5-400

0,1 / 0,01

21000

Прециз. линейн. измер. на

стойке С-I

Стойка С-I

Инд. сист. серии М-200 с RS-232

0-160

12060

Прециз. линейн. измер. на

стойке С-II

Стойка С-II

Инд. сист. серии М-200 с RS-232

0-160

12000

Прециз. линейн. измер. на

стойке оптиметра верт.

Стойка оптиметра вертик.

Инд. сист. серии М-200 с RS-232

0-180

15735

Индукционная система серии М-200 с RS-232

10500

ПРЕЦИЗИОННЫЕ ИЗМЕРИТЕЛЬНЫЕ КОМПЛЕКСЫ

на базе индукционных систем серии М-200

Характеристики М-021

№ диапазона показаний

1

2

Диапазон измерений, мм ±0,2 ±0,02

Дискретность отсчета,

мкм

0,1 0,01

Предел допускаемой

погрешности, мкм

±0,3 ±0,05

Размах  показаний,мкм,

не более

0,3 0,05

Измерительное   усилие,

сН, не более

От 0

до 120

Присоединительный

диаметр, мм

28

Преобразователь М-021 по своим

размерам выполнен с таким расчетом, чтобы

заменить снятые с производства: трубки

оптиметра, микрокаторы и оптикаторы. У

преобразователя регулируемое измерительное

усилие, что позволяет его применять для

измерения нежестких деталей в любом

пространственном положении. Измерительный

шток преобразователя позволяет устанавливать

как новые измерительные наконечники с

присоединительным диаметром 6 мм, так и

ранее применяемые наконечники с диаметром

5 мм.

Преобразователь М-021 позволяет

придать новую жизнь широко используемым

горизонтальным и вертикальным оптиметрам,

измерительным машинам. Запас жесткости

этих приборов позволяет повысить точность

измерений.

При применении в стойке С-1

преобразователи могут успешно применяться

для поверки и калибровки концевых мер длины,

а также для измерения толщины плёнок и

фольги.

Преобразователи комплектуются арретиром.

Индукционная система

М-200

включает в себя преобразователь

М-021 и электронный блок БИН-2

4.1.3.3 КАЛИБРОВОЧНОЕ ОБОРУДОВАНИЕ
