Продолжение таблицы 3 – Характеристики моделей двигателей



Характеристика

8481.10-07

8481.10-08

8481.10-09

85226.10

85227.10

Номинальная

мощность

237 кВт

(323 л.с.)

294 кВт

(400 л.с.)

342

кВт

(465

л.с.)

305 кВт

(415 л.с.)

294 кВт

(400 л.с.)

Частота вращения

коленчатого вала при

номин. мощности

1500

об/мин

1500

об/мин

1500

об/мин

1775

об/мин

1600

об/мин

Максимальный кру-

тящий момент при

частоте вращения

–

–

–

1960 Н•м

(200 кгс•м)
при 1300 –

1400

об/мин

1960 Н•м

(200 кгс•м)
при 1200 –

1400

об/мин

Максимальная мощ-

ность

261 кВт

(355

л.с.)

323,5 кВт

(440 л.с.)

376

кВт

(511,5

л.с.)

–

–

Частота вращения

холостого хода
 -

минимальная

 -

максимальная, не

более



600 –

650

об/мин

1655

об/мин



600 –

650

об/мин

1655

об/мин



600 –

650

об/мин

1655

об/мин



600 –

650

об/мин

2025

об/мин



600 –

650

об/мин

1850

об/мин

Удельный расход то-

плива


-

миним.



-

при номин.





мощности





–





204 г/кВт•ч

(150 г/л.с. •ч.)



–





198 г/кВт•ч

(146 г/л.с. •ч.)



–





198 г/кВт•ч

(146 г/л.с. •ч.)



204 г/кВт•ч

(150 г/л.с. •ч.)



208 г/кВт•ч

(153 г/л.с. •ч.)



204 г/кВт•ч

(150 г/л.с. •ч.)



208 г/кВт•ч

(153 г/л.с. •ч.)

Допустимые углы на-

клона двигателя



-

продольный





-

поперечный









длит. 10°

кратковр. 20°



длит. 20°

кратковр. 45°









длит. 10°

кратковр. 20°



длит. 20°

кратковр. 45°









длит. 10°

кратковр. 20°



длит. 20°

кратковр. 45°







20°



20°





20°



20°

Масса незаправленного

двигателя в комплект-

ности поставки (нетто),

включая запчасти, инст-

румент, монтажные из-

делия

1535 кг

с монтаж-

ным ком-

плектом

1535 кг

с монтаж-

ным ком-

плектом

1535 кг

с монтаж-

ным ком-

плектом

1535 кг

с монтаж-

ным ком-

плектом

1535 кг

с монтаж-

ным ком-

плектом

Габаритные размеры



-

длина



-

ширина



-

высота



1495 мм
1248 мм
1190 мм



1452

мм

1252

мм

1190 мм



1452

мм

1252

мм

1190 мм



1530 мм
1006 мм
1510 мм



1600 мм
1006 мм
1510 мм

Турбокомпрессор

ТКР-100-05

(

К-36-86-01)

ТКР-100-05

(

К-36-86-01)

ТКР-100-20

(

К-36-91-01)

ТКР-100-20

(

К-36-91-01)

ТКР-100-20

(

К-36-91-01)

Компрессор пневмо-

тормозов (наличие)

нет

нет

нет

нет

нет

Генератор

4011.3771-42

4011.3771-42

4011.3771-42

4011.3771-42

4011.3771-42



22





8421.10



8424.10,  8424.10-021,

8424.10-05,  8424.10-07







8424.10-03,  8424.10-08



8424.10-031

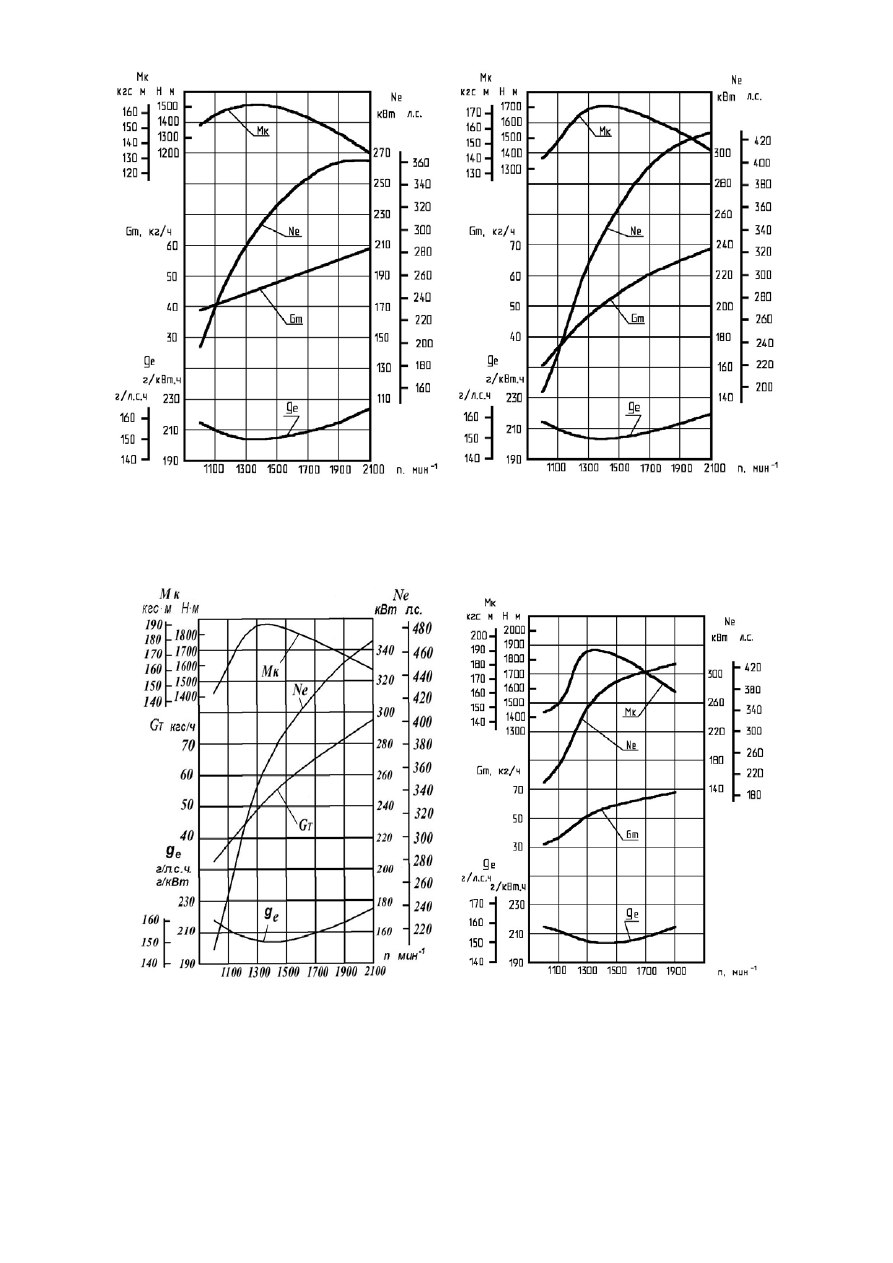

Рисунок 2 – Скоростные характеристики двигателей



23





8424.10-032



8424.10-033







8424.10-04,  8424.10-06



8463.10

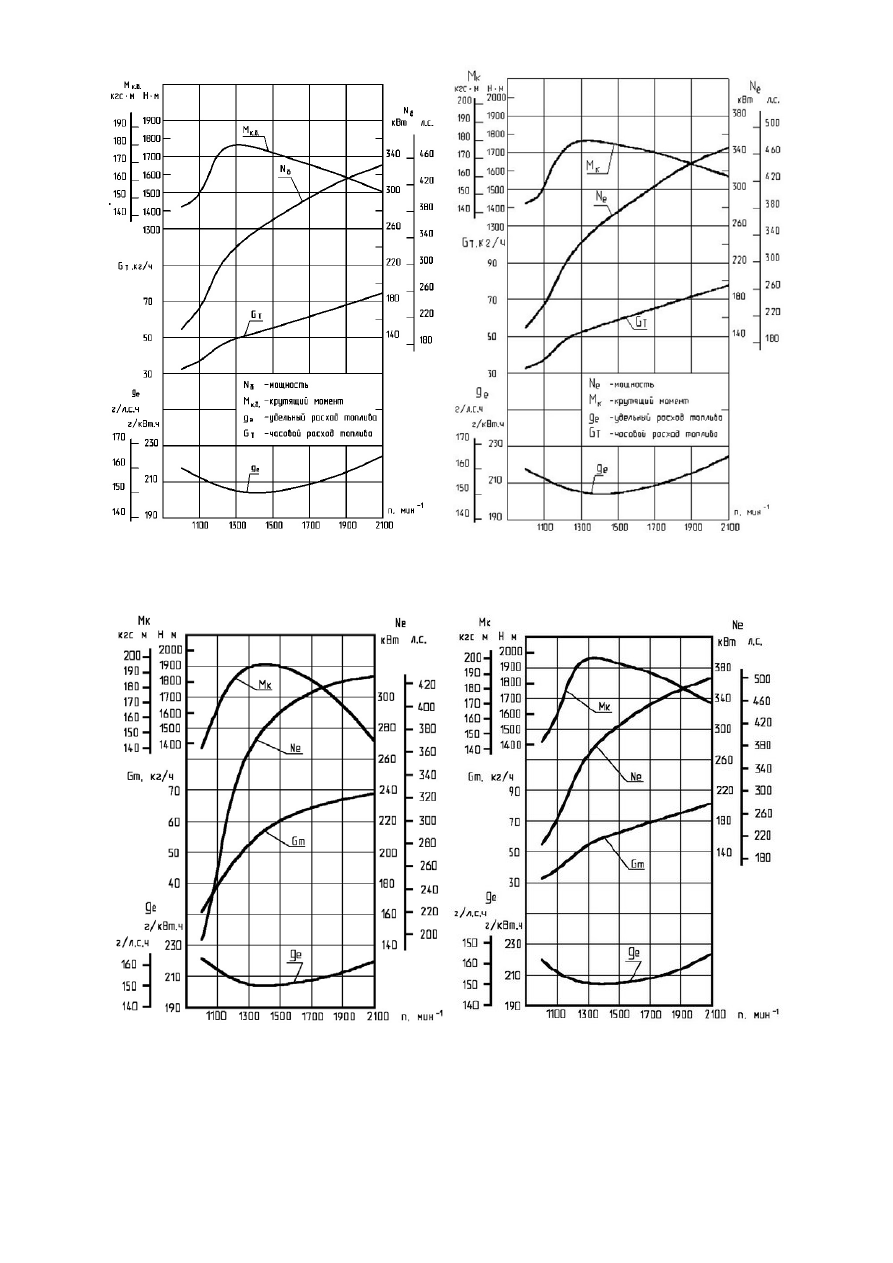

Рисунок 2 (продолжение) – Скоростные характеристики

двигателей



24







8431.10



8437.10









8491.10-032



8492.10-033

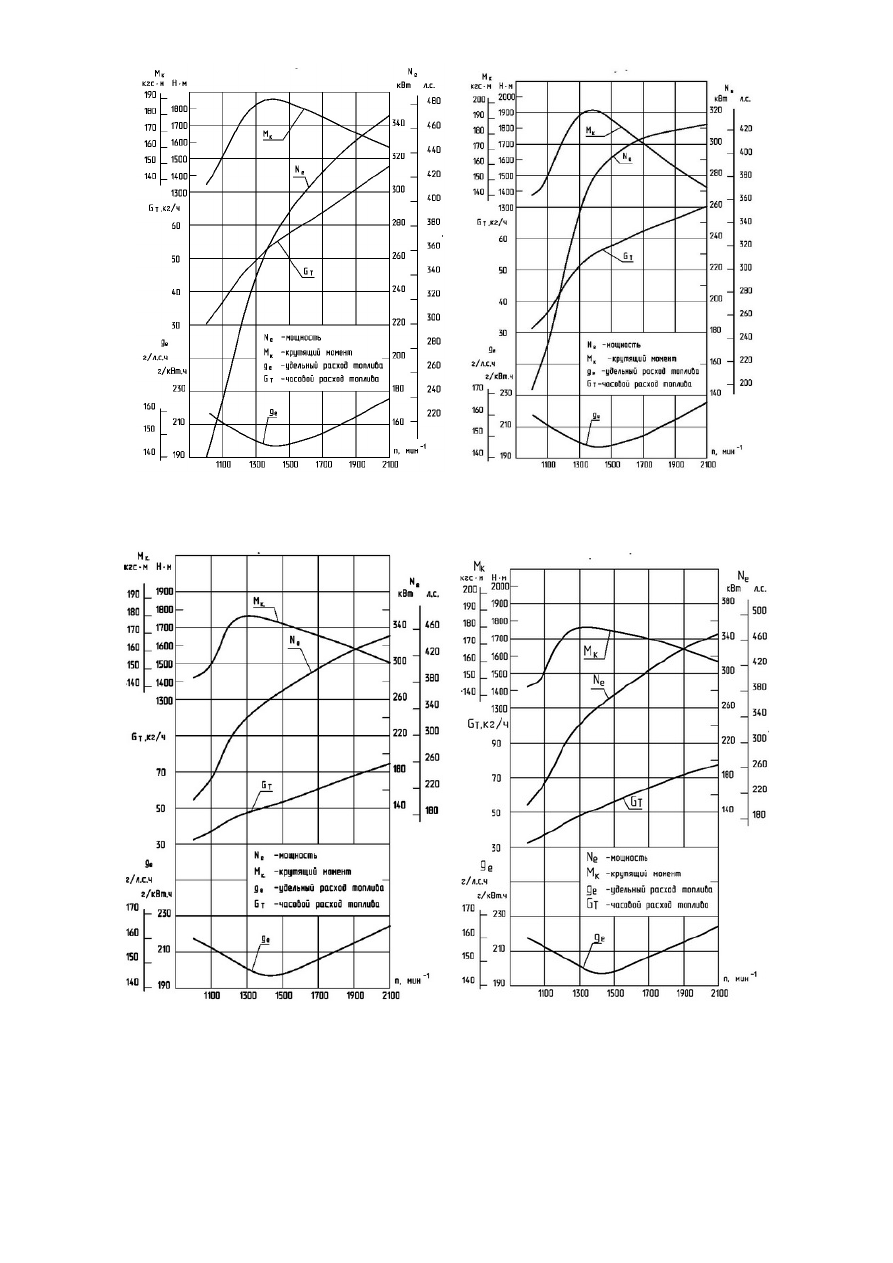

Рисунок 2 (продолжение) – Скоростные характеристики

двигателей
