УК-2.







Установка для консервации УК-2.

Замена фильтроэлемента топливного фильтра ФГ11СН.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы……. ……………………………………………………………….

2



2



Демонтаж ……………………………………………………………………………….…………

2



 3

Монтаж ………………………………………………………………………………………….….

2

 4

Заключительные работы ………………………………………………………………………..

3



Перечень рисунков

Стр

 1

Замена фильтроэлемента фильтра ФГ11СН ………………………………………………..

4




Ссылки:

Модули данных

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-GH-10-00-00А-000А-А

  Установка для консервации УК-2.

Руководство по технической эксплуатации У.9600.24.0000 РЭ.
Описание и работа





Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72: 0,8-ТС-12Х18Н9Т



 0,3

м

Кольцо уплотнительное 212.009



1 шт.

Кольцо уплотнительное 212.010



1 шт.

Кольцо уплотнительное 2262А-162-2

ОСТ 1 00980-80

 1

шт.

Защитная шайба
(при замене) 2187А-162

 1

шт.

Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г

Бензин-растворитель (НЕФРАС  С2-80/120)
ТУ 38.401-67-108-92



По потребности

Салфетки хлопчатобумажные



По потребности





УК-2.








Запасные части:

Номенклатура

Идентификационный номер

Количество

Фильтроэлемент 340.044А



По требованию



Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности





Процедура:

1.

Подготовительные работы

1.1.

Раскройте боковые дверцы  (

13, рис. 1, 96-А-GH-10-00-00А-000А-А

) гидроблока.

1.2.

Проверьте отсутствие избыточного давления в магистралях установки. При необходимости
сбросьте давление до 0 кгс/см

2

 (контроль по манометру

9

)

2.

Демонтаж

Примечание. При демонтаже соединителей электрических коммуникаций руководствуйтесь

требованиями,  изложенными  в

96-А-70-70-00-00А-710А-А

,

96-А-70-70-00-04А-

920А-А.



2.1.

Снимите контровку стакана (

1, рис. 1

).

2.2.

Отвинтите стакан (

1

). Снимите  стакан вместе с  фильтроэлементом (

5

).

2.3.

Извлеките уплотнительное кольцо (

7

) из корпуса (

8

) фильтра.

2.4.

Промойте фильтроэлемент грубой очистки кистью, смоченной бензином-растворителем
НЕФРАС. Продуйте фильтроэлемент воздухом.

2.5.

Извлеките фильтроэлемент (

5

) из стакана (

1

), не допуская повреждений и деформаций.

2.6.

Извлеките из стакана фильтра:
−  уплотнительные кольца (

2

 и

4

),

−  кольцо защитное (

3

).

2.7.

Осмотрите кольцо (

3

). Механические повреждения не допускаются. В случае механических

повреждений замените кольцо (

3

) на новое.

2.8.

Промойте стакан (

1

) фильтра бензином-растворителем.

3.

Монтаж

Примечание. При монтаже соединителей электрических коммуникаций руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-

920А-А.



3.1.

Осмотрите устанавливаемый фильтроэлемент. Механические повреждения не допускаются.

3.2.

Нанесите смазку на новое уплотнительное кольцо 212.010 (

2

). Установите кольцо в проточку

стакана (

1

).



УК-2.







3.3.

Установите защитное кольцо (

3

).

3.4.

Нанесите  смазку  на  новое  уплотнительное  кольцо 2262А-162-2 (

4

).  Установите  кольцо  в

проточку стакана (

1

).

3.5.

Установите фильтроэлемент (

5

) в стакан (

1

).

3.6.

Нанесите смазку на новое уплотнительное кольцо 212.009 (

7

). Установите кольцо в проточку

корпуса (

8

).

3.7.

Установите стакан (

1

) с фильроэлементом (

5

) на корпус (

8

) фильтра.

Завинтите стакан.
Законтрите стакан проволокой.

ВНИМАНИЕ!  НЕ  ДОПУСКАЙТЕ  ПОВРЕЖДЕНИЙ  УПЛОТНИТЕЛЬНЫХ  КОЛЕЦ,  ЗАЩИТНОЙ

ШАЙБЫ И ФИЛЬТРОЭЛЕМЕНТА.

4.

Заключительные работы.

4.1.

Произведите осмотр коммуникаций установки.

4.2.

Закройте боковые дверцы  (

13, рис. 1, 96-А-GH-10-00-00А-000А-А

) гидроблока.

4.3.

Снятый  фильтроэлемент  уложите  в  полиэтиленовый  чехол  и  в  картонную  коробку  из-под
установленного фильтроэлемента.
Упакованный фильтроэлемент отправьте на ультразвуковую очистку.





УК-2.

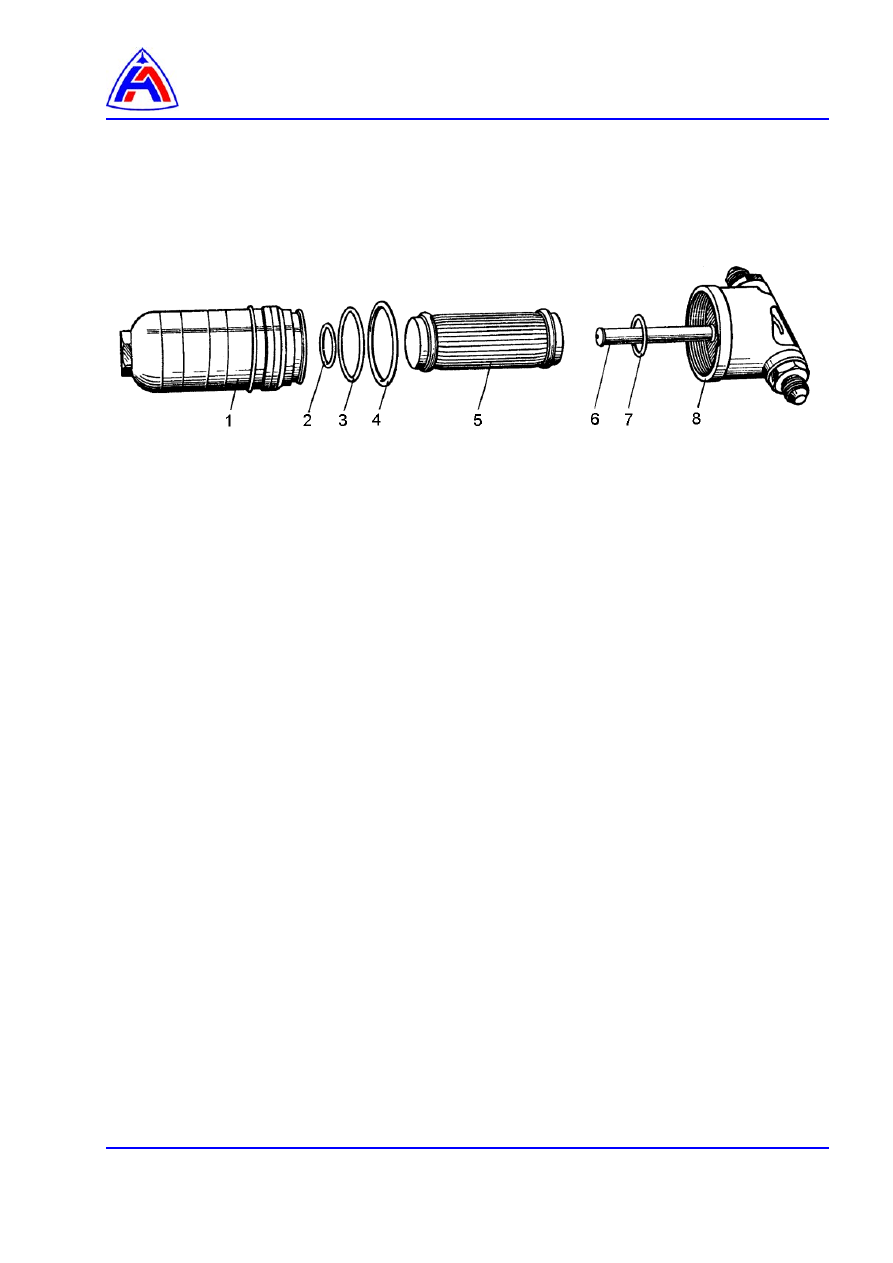

1 - Стакан,
2 - Кольцо уплотнительное,
3 - Кольцо защитное,
4 - Кольцо уплотнительное,
5 - Фильтроэлемент тонкой очистки,
6 - Фильтроэлемент грубой очистки,
7 - Кольцо уплотнительное,
8 - Корпус.







Рис. 1     Замена фильтроэлемента фильра ФГ11СН
