Двигатель АЛ-31ПФ. Руководство - часть 124







«Отказ термодатчика двигателя»



– Устранение неисправностей.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправностей …………………………………………………………………….

1


Перечень схем устранения неисправностей

 1

«Отказ термодатчика двигателя» – Устранение неисправности ……………………..

2




Перечень рисунков

 1 Штуцеры замера Р

КОМ

 в линиях подвода топлива от ТДК к HP ……………………...

3

 2 Штуцер замера РСТ.СЛ в линии стабилизированного слива топлива от ТДК …....

4

 3 Зависимость Р

ком ТДК

   = f (t

01

) ……………………………………………………………....

4





Ссылки:

Модули данных,

технические руководства



Название

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.

96-А-72-00-00-11А-420А-А

«НА КВД не в допуске» – Устранение неисправности

96-А-72-00-00-32А-420А-А

«ВНА КНД на установившемся режиме не в допуске» (БУР) –
Устранение неисправности

96-А-72-00-00-33А-420А-А

«НА КВД не в допуске» – Устранение неисправности

96-А-72-00-00-34А-420А-А

«ВНА КНД на переходном режиме не в допуске» (БУР) – Устранение
неисправности

96-А-72-00-00-46А-420А-А

«Скважность S

1

 (S

8

) КРД не в норме» – Устранение неисправности

96-А-73-21-00-00А-300А-А

Осмотр фильтрующего элемента проставки ДЦН – 82

96-А-73-22-00-02А-920А-А

Капсульный термодатчик (ТДК). Демонтаж и монтаж



Устранение неисправностей:

«Отказ термодатчика двигателя» (КИСС),

Код неисправности: нет

Описание неисправности:

В результате контроля информации ДЗУ КИСС получено сообщение
- «Отказ термодатчика двигателя»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.










Процедура устранения неисправности:

ВНИМАНИЕ!    СИГНАЛ  «ОТКАЗ  ТДК»  НА  РЕЖИМАХ  НИЖЕ  МАЛОГО  ГАЗА  ОТКАЗОМ  НЕ

ЯВЛЯЕТСЯ

Сигнала «ОТКАЗ ТДК» нет, но имеются отказы:

-

ВНА КНД  и НА КВД не в норме на статических, переходных режимах и на запуске (

96-А-

72-00-00-32А-420А-А, схема 1

,

схема 2

;

96-А-72-00-00-34А-420А-А, схема 1

;

96-А-72-00-

00-33А-420А-А, схема 1

,

схема 2

);

-

скважность S

8

 не в норме (

96-А-72-00-00-46А-420А-А, схема 2

,

схема 3

);

-

n

2

 не в норме (

96-А-72-00-00-11А-420А-А, схема 2

)














































Схема 1     «Отказ термодатчика двигателя» - Устранение неисправности

02    Подключите датчики из комплекта АРМ (0...30 кгс/cм

2

), к

штуцерам в линиях командных давлений датчиков ТДК (

рис. 1

).

Подключите датчик из комплекта АРМ  (0...30 кгс/cм

2

), к

штуцеру в линии стабилизированно слива от ТДК  (

рис. 2

).

Запустите двигатель с выходом на режим МГ.
Сравните уровни P

 КОМ

ТДК с уровнями указанными на графике

(

рис. 3

).

Давление стабилизированного слива должно быть в пределах
(5,4 ± 0,4) кгс/см

2



Значения давлений Р

КОМ

 ТДК в допуске (

рис. 3

)?

42    Замените неиправный
ТДК (

96-А-73-22-00-02А-

920А-А

).

Нет

Да

01    Проверьте
электрические цепи от
сигнализатора МСТВ-10СМ
отказа ТДК (

96-А-72-00-00-

00А-400А-А, табл. 1 п. 1

).

Замечания есть?

41    Устраните
неисправность.

Да

21   Осмотрите  фильтр
проставки ДЦН (

96-А-73-21-

00-00А-300А-А

)

Фольтр проставки чистый?

Нет

43    Последовательно
заменяя ТДК 1 и ТДК 2
определите отказавший
агрегат и замените его
(

96-А-73-22-00-02А-920А-А

)

Да

Нет

44    Последовательно
заменяя ТДК 1 и ТДК 2
определите отказавший
термодатчик и замените его
(

96-А-73-22-00-02А-920А-А

)

Нет

03    Проверьте давление
стабилизированного слива.

Давление
стабилизированного слива
в пределах нормы?
















































           1                                                       2                                     3                                                    4








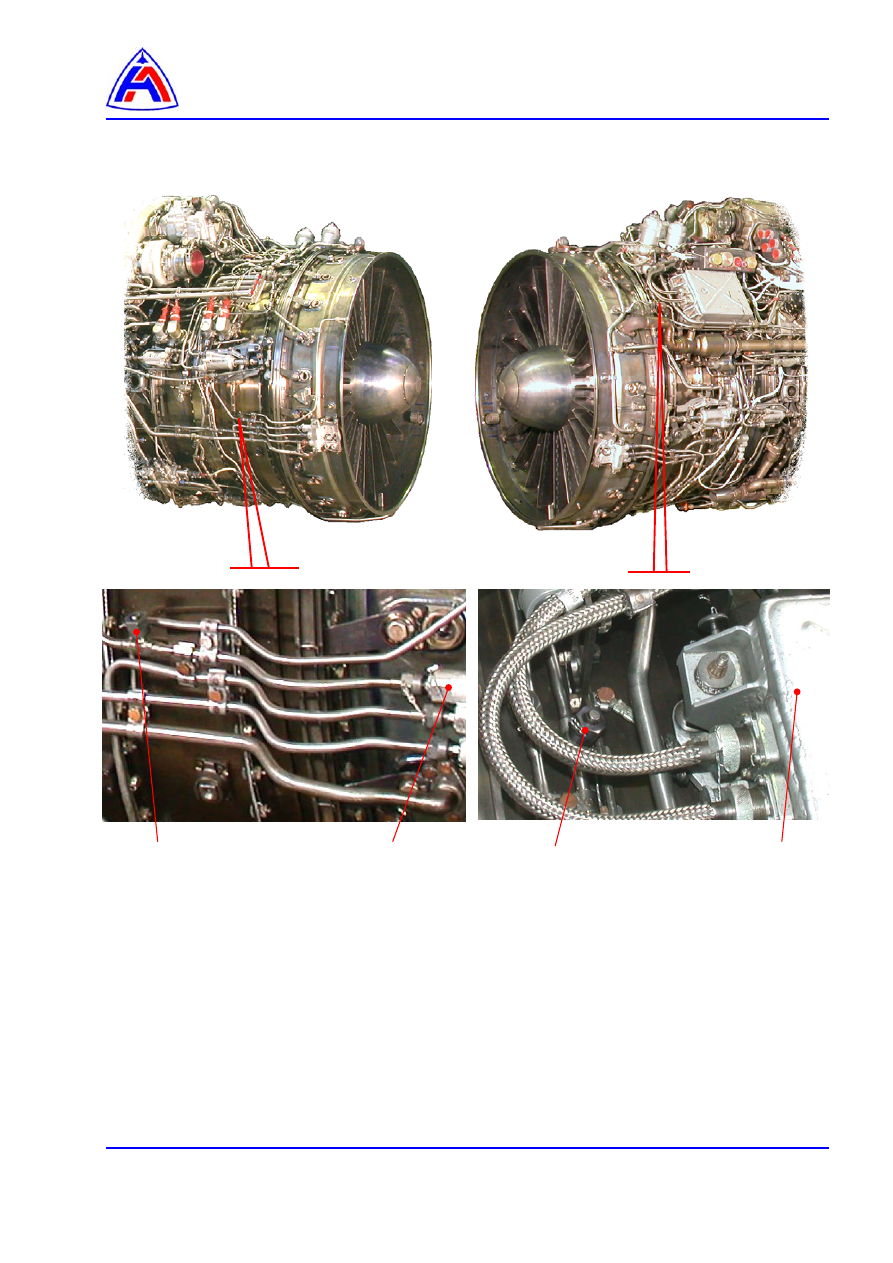

1 – штуцер замера Рком правого датчика;
2 – ТДК;
3 - штуцер замера Рком левого датчика;
4 – агрегат зажигания.



Рис. 1    Штуцеры замера Р

КОМ

 в линиях подвода топлива от ТДК к HP






























1






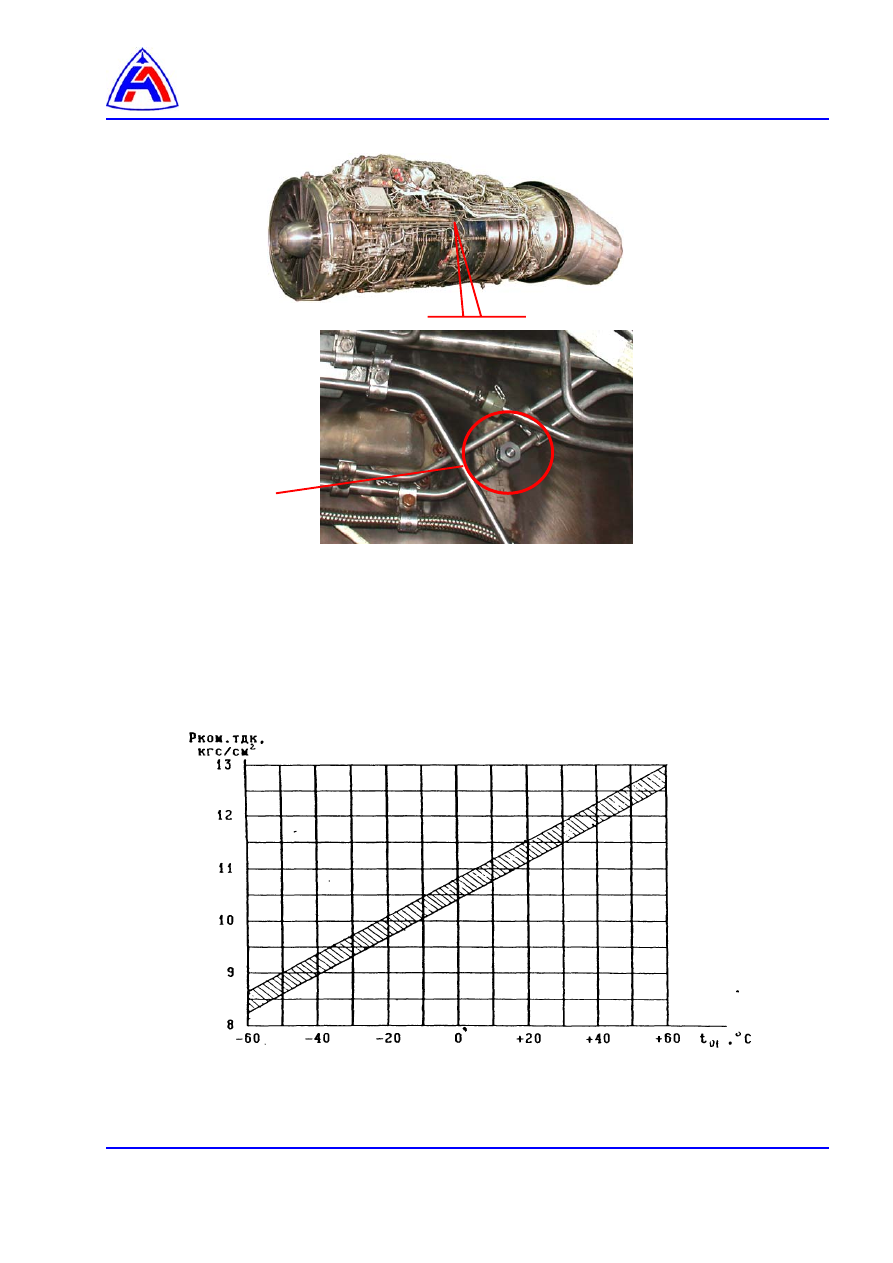

1 – штуцер замера Р

СТ.СЛ.





Рис. 2    Штуцер замера Р

СТ.СЛ

 в линии стабилизированного слива топлива от ТДК












Рис. 3    Зависимость Р

ком ТДК

   = f (t

01

)
