Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

АРМ ДК-30(СД)

1

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

ВНИМАНИЕ! ПРИ ПОМПАЖЕ НЕМЕДЛЕННО ВЫКЛЮЧИТЕ ДВИГАТЕЛЬ.

ПОМПАЖ  ХАРАКТЕРИЗУЕТСЯ:
-

ИЗМЕНЕНИЕМ ЗВУКА РАБОТАЮЩЕГО ДВИГАТЕЛЯ,

-

САМОПРОИЗВОЛЬНЫМ УМЕНЬШЕНИЕМ ЧАСТОТ ВРАЩЕНИЯ РНД И РВД,

-

ВОЗМОЖНЫМ ПОВЫШЕНИЕМ ТЕМПЕРАТУРЫ ГАЗОВ ЗА ТНД.

КОГДА ТЕМПЕРАТУРА (t

4

)



ПРЕВЫШАЕТ В РЕЖИМЕ «Б»  НАСТРОЙКУ  КАНАЛА  РТГ

НА (50 ± 10)° С (В РЕЖИМЕ «У»  НА (80 ± 10) °С), ПОЯВЛЯЕТСЯ СИГНАЛ «ПЕРЕГРЕВ
ЛЕВ (ПРАВ)».

ПРИ  ОТКЛЮЧЕННЫХ  БЛОКИРОВКАХ  ПО  «Н»  ИЛИ  «М»  ВКЛЮЧАЕТСЯ  СИСТЕМА
ЛИКВИДАЦИИ ПОМПАЖА.

ПОСЛЕ  ПОМПАЖА  ВЫЯСНИТЕ  ЕГО  ПРИЧИНУ  И  ОПРЕДЕЛИТЕ  ВОЗМОЖНОСТЬ
ДАЛЬНЕЙШЕЙ ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ (

96-А-72-00-00-00А-408А-А

).

Процедура:

1.

Подготовительные работы

1.1.

Проверка  параметров  двигателя  при  помощи  АРМ  ДК  проводится  с  периодичностью,
указанной в РЭ самолёта и при поиске неисправностей.

В  настоящем  разделе  изложена  методика  и  указан  объем  проверки  параметров  двигателя
без технологии проверки оборудования и систем самолёта.

Контроль параметров двигателя при помощи АРМ ДК проводит оператор по экрану ПУ.

При  этом  должна  быть  обеспечена  связь  по  СПУ  между  оператором  и  техником  в  кабине
самолёта.

1.2.

Подготовьте к работе АРМ ДК (

96-А-72-00-00-01А-330А-А

).

1.3.

Подготовьте к работе пульт ПНП (

96-А-72-00-00-02А-330А-А

).

1.4.

Проверьте регулятор КРД по стимулирующему сигналу (

96-А-72-00-00-00А-340А-А

).

1.5.

Произведите  запуск  двигателя  (

96-А-72-00-00-02А-130А-А

).  После  запуска  двигателя

произведите  проверку  параметров  двигателя  на  режимах,  КОТОРЫЕ  указаны  на  графике

рис. 1

 и в

таблице 1

.







2.

Контроль параметров двигателя с использованием АРМ ДК-30(СД)

Контроль  параметров  двигателя  при  опробовании  двигателя  с  использованием  АРМ  ДК
осуществляется автоматически. На экране ПУ в окно диагностических сообщений выдается
информация  о  зафиксированных  отклонениях  (в  реальном  масштабе  времени)  от
требований настоящего РЭ.

Ниже  приведены  алгоритмы  (в  графическом  виде),  используемые  в  специальном
программном обеспечении АРМ ДК:
-

контроль приведенных частот вращения РНД и РВД (n

1ПР

 – n

2ПР

) на режиме малого газа

осуществляется по графикам

рис. 2

 и

3

,

-

контроль приведенных частот вращения (n

2ПР

) закрытия и открытия РС осуществляется

по  графику

рис. 8

.  Гистерезис  между  частотами  вращения  закрытия  и  открытия  РС  не

менее 3 %

-

контроль  частот  вращения  РНД  и  РВД (n

1

  и  n

2

)  на  максимальных («Б», «У»),

форсированных («Б», «У») режимах осуществляется по графикам (

рис. 1

 и

2, 96-А-72-00-

00-00А-112А-А

)

-

контроль  температуры  газов  за  ТНД (t

4

)  на  максимальных («Б», «У»),  форсированных

(«Б», «У») режимах осуществляется по графику (

рис. 3, 96-А-72-00-00-00А-112А-А

)

-

оперативный (в процессе опробования) контроль положения ВНА КНД и НА КВД (

α

1

 и

α

2

)

осуществляется по

табл. 2



-

точный контроль положения ВНА КНД  и  НА КВД осуществляется по графикам

рис. 5

,

6



и

7

 после окончания опробования двигателя

-

определение  частоты  вращения  n

2ПР

 = 84 %, для  проверки  системы  ликвидации

помпажа, осуществляется по графику на

рис. 4

.

2.1.

При проверке параметров двигателя контролируйте их бортовыми и наземными средствами
контроля.

2.2.

Следите за индикацией в кабине и на экране ПУ АРМ ДК.

2.3.

При  появлении  сигналов  «НЕТ  ПОДКАЧКИ», «ПЕРЕГРЕВ  ЛЕВ  (ПРАВ)», «СБРОСЬ
ОБОРОТЫ» и высвечивании на экране ПУ АРМ ДК сигналов «СО», «Тизд» переместите РУД
на упор «МАЛЫЙ ГАЗ».

2.3.1.

Если сигнал исчез, то охладите и выключите двигатель.

2.3.2.

Если сигнал не исчез, то выключите двигатель без охлаждения.

2.4.

При  появлении  сигналов  «ОБОРОТЫ  НИЖЕ 90 %», «ОБЛЕДЕН»  и  при  высвечивании  на
экране ПУ АРМ ДК сигнала «НЕТ ОХЛ» переместите  РУД на упор «МАЛЫЙ ГАЗ». Охладите
и выключите двигатель.

2.5.

При  появлении  сигнала  «РЕГУЛЯТОР  ЛЕВ» («РЕГУЛЯТОР  ПРАВ»)  и  высвечивании  на
экране ПУ АРМ ДК сигнала «ОТКАЗ КРД» переместите РУД на упор «МАЛЫЙ ГАЗ».

2.5.1.

Если сигнал исчез, то продолжите опробование.

2.5.2.

Если сигнал не снялся, то охладите и выключите двигатель.

2.6.

Установите органы управления АРМ ДК в исходное состояние.

2.7.

Выключите  выключатели «САМОЛЕТНЫЕ и СИЛОВЫЕ № 1 и № 2».






















Примечания: 1.

Допускается увеличение продолжительности переходов за исключением

форсированных режимов.

2. Пояснения к графику смотри в

табл. 1

.

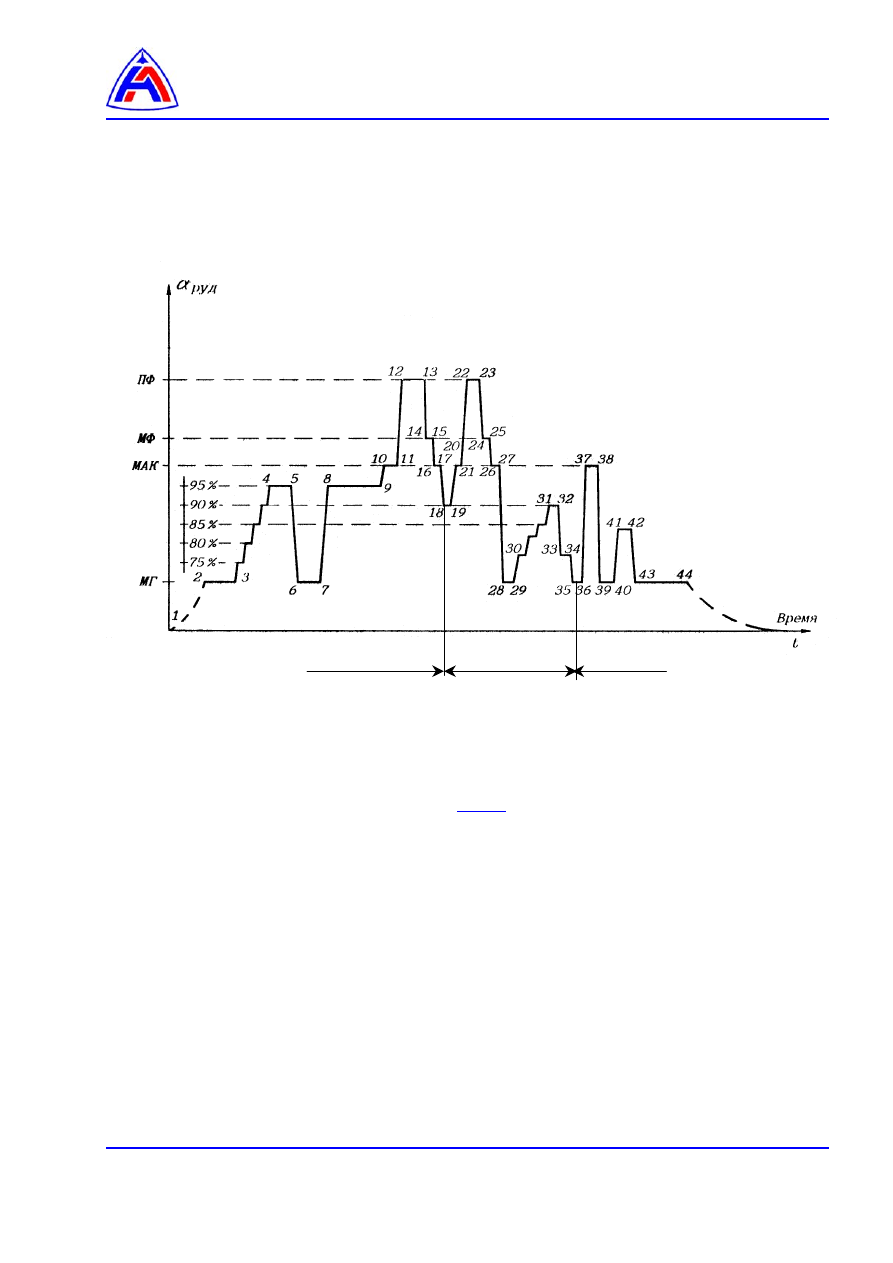

Рис. 1   График опробования двигателя с проверкой самолетных систем

при подключенных средствах наземного контроля




«Б»

«Б»

«У»

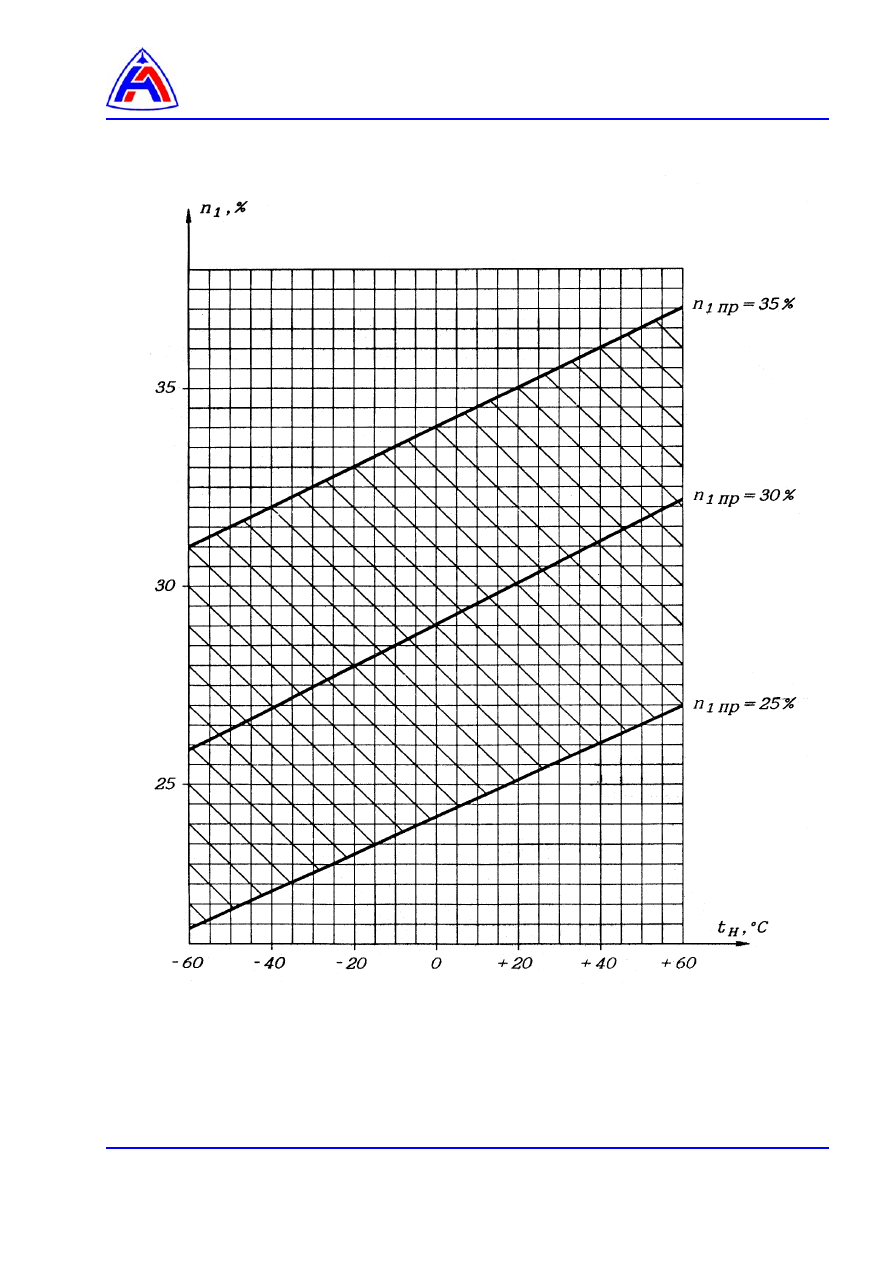

Рис. 2  Зависимость частоты вращения РНД

на режиме малого газа от температуры наружного воздуха
