ТЕКУЩИЙ РЕМОНТ дизеля Д-245

4.1 Основные указания по разборке и сборке дизеля Д-245.7, Д-245.9, Д-245.12С

4.1.1 Поршни в сборе с шатунами при разборке дизеля вынимайте только вверх. Перед выемкой поршней удалите нагар с верхней части гильзы цилиндров.

4.1.2 При замене деталей гильзо-поршневой группы и кривошипно-шатунного механизма обращайте внимание на размерные группы деталей.

Гильзы цилиндров по внутреннему диаметру и поршни по наружному диаметру юбки сортируются на три размерные группы в соответствии с таблицей 9. Обозначение групп (Б, С, М) наносится на конусе гильзы и на днище поршня.

Маркировка групп	Диаметр гильзы, мм	Диаметр юбки поршня, мм
Б	110+0,06 +0,04	110-0,06 -0,08
С	110+0,04 +0,02	110-0,08 -0,10
М	110+0,02	110-0,10 -0,12

В комплект на один дизель подбирайте поршни, шатуны и поршневые пальцы одинаковой весовой группы, разновес шатунов в комплекте с поршнями не должен превышать 30 г.

4.1.3 Коренные и шатунные шейки и вкладыши подшипников коленчатого вала изготовляются двух номинальных размеров в соответствии с таблицей 10.

Обозначение номинала	Диаметр шейки вала, мм
вкладышей	коренной	шатунной
1Н	75,25-0,082 -0,101	68,25-0,077 -0,096
2Н	75,00-0,082 -0,101	68,00-0,077 -0,096

Коленчатые валы, шатунные и коренные шейки которых изготовлены по размеру второго номинала, имеют на первой щеке дополнительное обозначение:

- "2КШ" - шатунные и коренные шейки второго номинала.

4.1.4 На каждый поршень дизеля в соответствии с рисунком 29 устанавливаются верхнее компрессионное кольцо трапецеидальное, одно компрессионное конусное кольцо и одно маслосъемное кольцо коробчатого типа с пружинным расширителем. Компрессионные кольца на торцовой поверхности у замка имеют маркировку “ТОР”, которая при установке кольца должна быть обращена к днищу поршня. Стык расширителя маслосъемного кольца не должен совпадать с замком кольца.

Замки поршневых колец располагайте на равном расстоянии по окружности.

Рисунок 29 - Схема установки поршневых колец

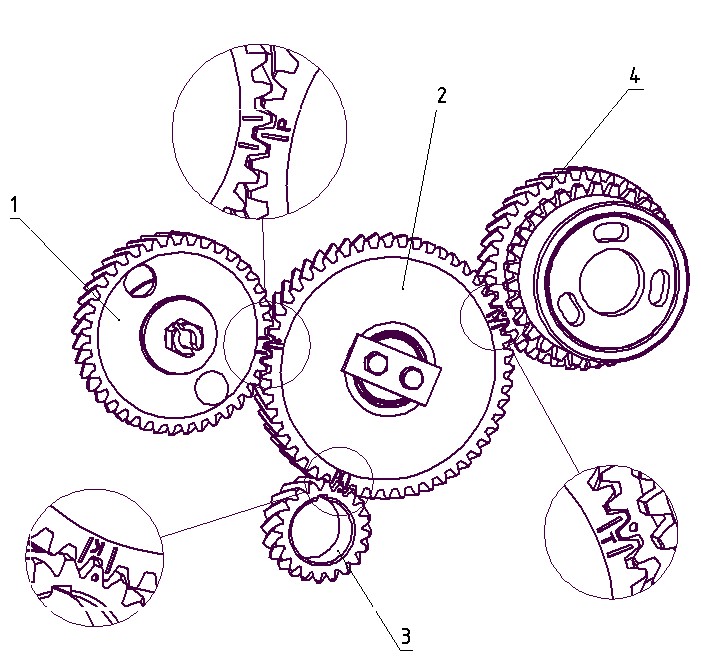

4.1.5 Установку шестерен распределения производите по имеющимся на них меткам в соответствии с рисунком 30. Метки на промежуточной шестерне должны совмещаться с соответствующими метками шестерен коленчатого и распределительного валов и шестерни привода топливного насоса.

1 - шестерня распределительного вала; 2 - промежуточная шестерня; 3 - шестерня коленчатого вала; 4 – шестерня привода топливного насоса.

Рисунок 30 - Схема установки шестерен распределения.
