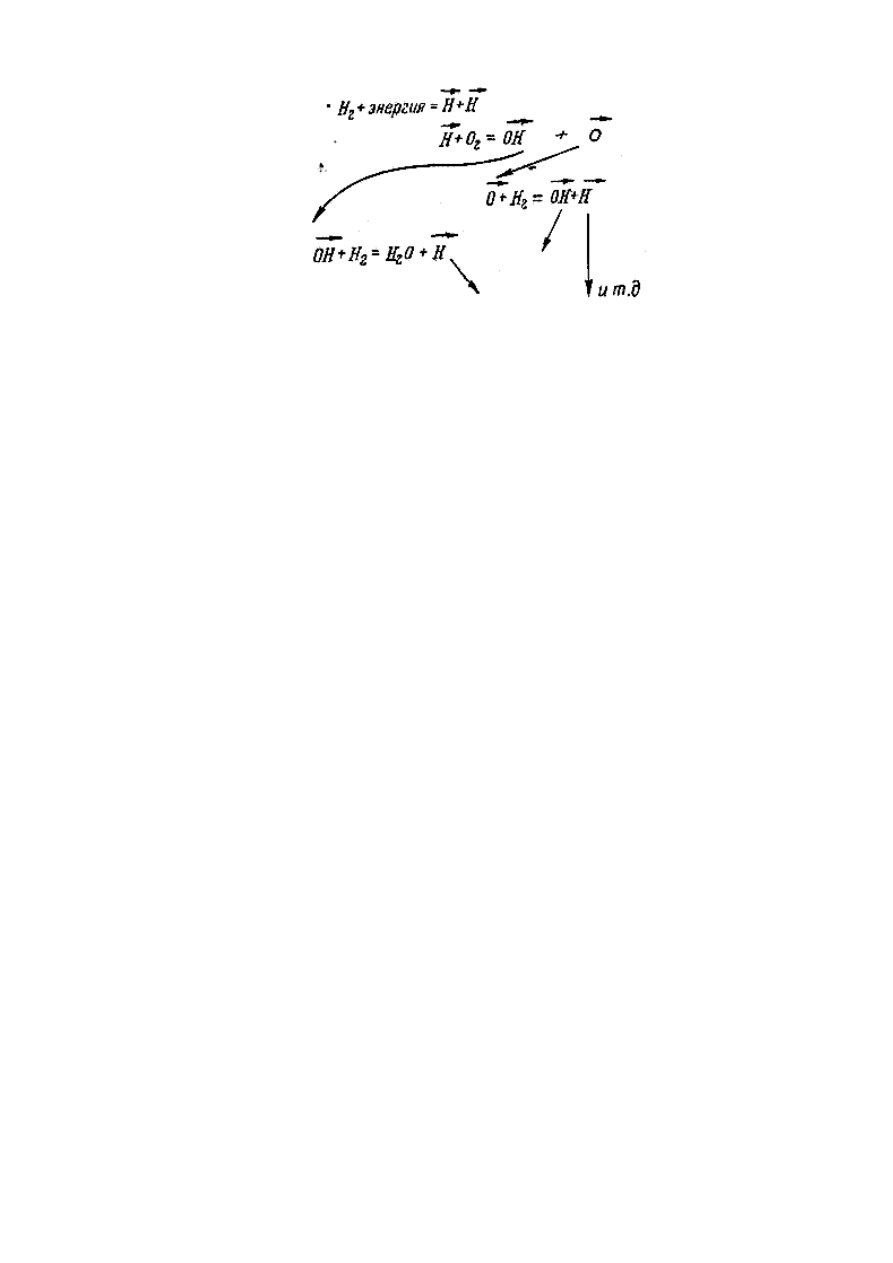

Рис. 21. Схема цепной реакции горения водорода

Получается цепь реакции, идущая или до конца, пока не сгорят все молекулы топли-

ва, или до обрыва цепи.

Обрыв  цепи - это  столкновение  активного  атома  с  инертной  молекулой  азота  или

встреча (удар) со стенкой камеры сгорания.

Реакция  сгорания  обязательно  начинается  от  постороннего  источника  энергии.  Го-

рючую  смесь  надо  поджечь.  Этим  посторонним  источником  энергии  в  турбореактивном
двигателе является мощная электрическая искра. В дальнейшем смесь топлива с воздухом
воспламеняется от факела пламени.

При низких температурах реакция окисления идет медленно - много тепла уходит в

окружающую среду и мало на активацию молекул.

С ростом температуры и давления реакция окисления протекает очень быстро с боль-

шим выделением тепла и резким повышением температуры.

Реакция сгорания сопровождается бурным выделением тепла, процесс сгорания ста-

новится  видимым - молекулы  продуктов  сгорания  излучают  световые  и  тепловые  лучи.
При сгорании изменяются параметры газа - резко повышается его температура, увеличи-
вается удельный объем (газ расширяется), изменяется скорость движения.

Сгорание топлива может быть полное и неполное.
При полном сгорании выделяется наибольшее количество тепла и получаются такие

продукты сгорании, который неспособны к дальнейшему соединению с кислородом.

При  полном сгорании углерода (С) образуется  углекислый газ:

С + О

2

 = СО

2

Углекислый газ не горит, горение не поддерживает. При сгорании водорода образу-

ются пары воды, которые, как известно, горение не поддерживают.

При неполном сгорании топлива выделяется не все тепло топлива, и образуются про-

дукты  сгорания,  способные  к  дальнейшему  соединению  с  кислородом, - они  могут  еще
гореть и выделять тепло, но часто они пропадают без использования.

При неполном сгорании углерода образуется окись углерода:

2С + О

2

 = 2СО

Окись  углерода  или  угарный  газ  способен  гореть  (соединяться  с  кислородом),  при

этом будет выделяться тепло и образовываться углекислый газ. Неполное сгорание указы-
вает, что в двигателе топливо используется не полностью.




ТЕОРЕТИЧЕСКИ НЕОБХОДИМОЕ КОЛИЧЕСТВО ВОЗДУХА

Для полного сгорания 1

кг топлива необходимо израсходовать определенное количе-

ство воздуха. Если воздуха взять недостаточное количество, то будет происходить непол-
ное сгорание топлива. Если воздуха взять больше, чем надо для полного сгорания 1

кг то-

плива,  то  продукты  сгорания  будут  иметь  более  низкую  температуру,  чем  при  полном
сгорании топлива, а реакция сгорания будет протекать медленно, вяло.

Теоретически необходимым количеством воздуха называется то наименьшее количе-

ство воздуха, которое необходимо израсходовать для полного сгорания 1

кг топлива.

Обозначается теоретически необходимое количество воздуха буквой L

0

.

Например, для полного сгорания 1

кг .керосина (или бензина) необходимо израсхо-

довать 14,7

кг воздуха. Поэтому для керосина считают теоретически необходимое количе-

ство воздуха равным:






бензина

кг

возд

кг

L

_

_

15

0

≈

НОРМАЛЬНАЯ, БОГАТАЯ И БЕДНАЯ ТОПЛИВО-ВОЗДУШНЫЕ СМЕСИ

При  образовании  и  сгорании  горючей  смеси  на  каждый  килограмм  топлива  может

расходоваться  различное  количество  воздуха.  То  количество  воздуха,  которое  действи-
тельно  расходуется  на  сжигание 1

кг  топлива,  называется  действительным  количеством

воздуха и обозначается буквой L

Д

.

Если  теоретически  необходимое  количества  воздуха - величина  определенная  для

каждого сорта топлива, то действительное количество воздуха может иметь практически
любую  величину: 7, 10, 15, 70, 100 и  т.  д.  килограммов  воздуха  на  каждый  килограмм
сжигаемого топлива.

Для  оценки  качества  горючей  смеси,  образующейся  и  сгорающей  в  зоне  сгорания,

служит  коэффициент  избытка  воздуха.  Коэффициентом  избытка  воздуха  называется  от-
ношение  действительно  поданного  количества  воздуха

л  теоретически  необходимому;

обозначается он греческой буквой

α. (альфа).






0

L

L

Д

=

α

Это  безразмерный  коэффициент;  он  показывает,  во  сколько  раз  действительное  ко-

личество  воздуха,  расходуемое  на  сгорание 1

кг  топлива,  больше  или  меньше  теорети-

чески необходимого количества воздуха.

Топливо - воздушная смесь, составленная из 1

кг керосина и 15 кг воздуха, называет-

ся нормальной (теоретической) смесью. Коэффициент избытка воздуха для нее равен 1.

Все  знакомы  с  керосиновой  осветительной  лампой.  Посмотрите,  как  происходит  в

ней сгорание керосина (рис. 22, положение

А). Керосин по фитилю подается к горелке, где

испаряется. Пары керосина перемешиваются с воздухом и сгорают в зоне горения, давая
яркий факел пламени. Яркое устойчивое пламя и отсутствие копоти указывает, что в зону
горения подается как раз столько воздуха, сколько его необходимо для полного сгорания
керосина. В зоне горения' образуется нормальная смесь с а=1 или немного обогащенная. В
зоне горения камеры сгорания реактивного двигателя также стараются получить нормаль-
ную или немного обогащенную смесь - она хорошо загорается от электрической искры я
устойчиво горит.

Увеличим подачу керосина - вывернем фитиль, при этом пламя станет темным, нач-

нет колебаться, появится копоть (рис. 2, положение

Б). Почему? Потому, что подача воз-

духа  осталась  почти  неизменной,  так  как  размер  стекла  не  изменился,  а  подача  топлива
увеличилась,  и  топливовоздушная  смесь  стала  богатой  топливом.  При  сгорании  богатой
смеси кислорода не хватает, чтобы сгорел весь керосин, поэтому часть керосина остается
несгоревшей и улетает в виде дыма и копоти.

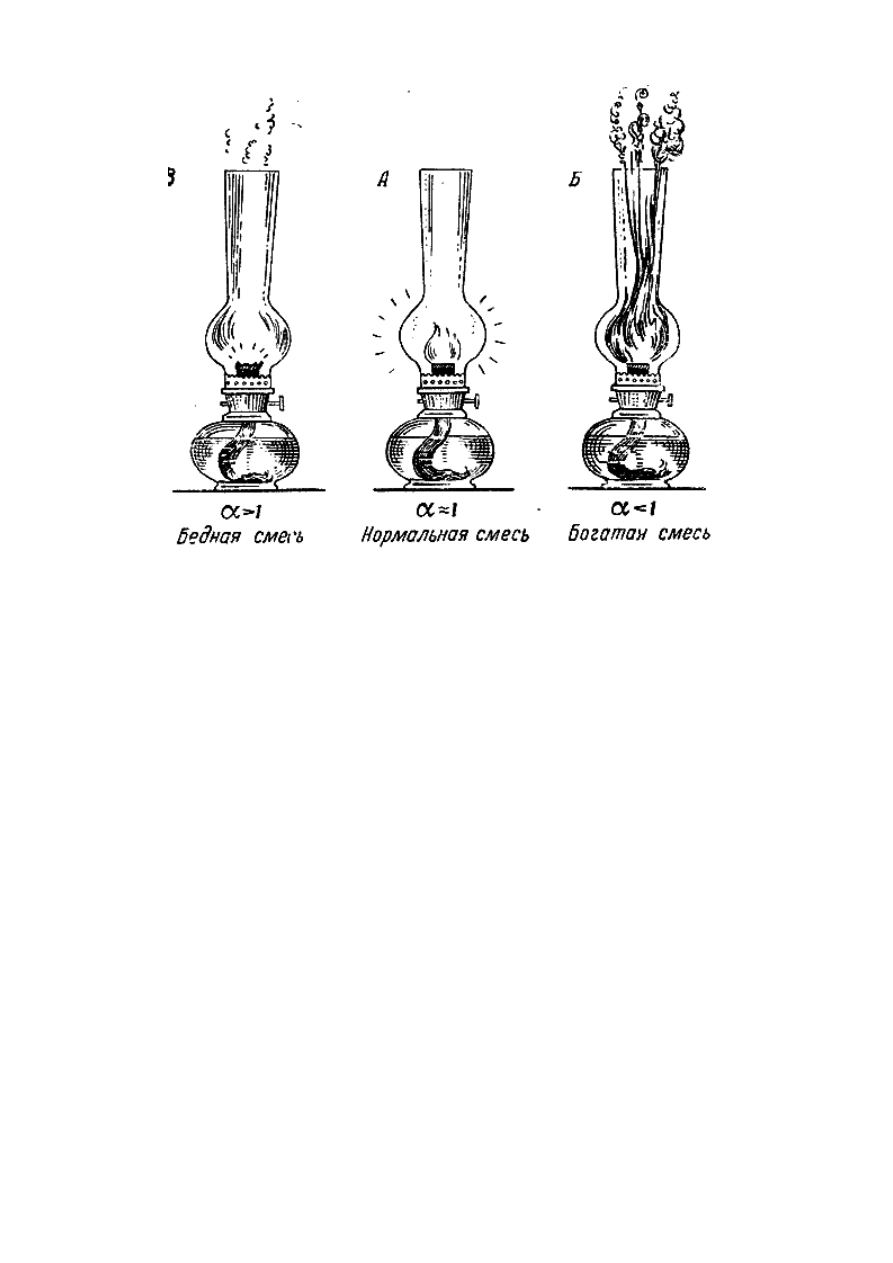

Рис. 22 Горение бедной, нормальной и богатой смесей

Топливовоздушная смесь, в которой на 1

кг керосина приходится воздуха меньше 15

кг,  называется  богатой  смесью.  Коэффициент  избытка  воздуха  у  богатой  смеси  меньше
единицы: α < 1.

Чем больше увеличивать подачу керосина в лампу, тем более богатой будет смесь.

Пламя начнет мигать, выделение копоти увеличится - процесс горения керосина будет ид-
ти неустойчиво, вяло, и при сильном обогащении смеси пламя погаснет. Для улучшения
процесса сгорания смесь надо обеднить -уменьшить подачу керосина. Будем уменьшать,
подачу  топлива - ввертывать  фитиль.  Пламя  начнет  переходить  в  ярко-желтый  цвет,  это
значит, что топливовоздушная смесь имеет нормальный состав, т. е. у нее α=1. При даль-
нейшем ввертывании фитиля пламя лампы из ярко-желтого будет переходить в синий, го-
лубой  цвет,  пламя  начнет  дрожать,  вспыхивать - процесс  горения  станет  неустойчивым
(рис. 22, положение В).

Что же случилось с горением? Количество воздуха, протекающего через лампу, ос-

талось неизменным, а количество керосина, поступающего в зону горения, уменьшилось,
горючая смесь стала бедной. Бедная смесь горит медленно, плохо поджигается (поэтому
при разжигании лампы вывертывается фитиль).

Таким образом, если в смеси на 1

кг керосина приходится воздуха больше 15 кг, то

такая  смесь  называется  бедной.  Коэффициент  избытка  воздуха  в  бедной  смеси  больше
единицы α > 1. Например, смесь, состоящая из 1

кг керосина и 20 кг воздуха, будет бед-

ной.  При  сгорании  ее  сгорит  весь  керосин,  но  часть  кислорода  воздуха  останется  неис-
пользованной. Продукты сгорания бедной смеси гореть не могут.

В  турбореактивном  двигателе

а  зависимости  от  режима  работы  на  каждый  кило-

грамм сгорающего керосина приходится от 50 до 90

кг воздуха.

Следовательно, через двигатель протекает в 3 - 6

 раз больше воздуха, чем необходи-

мо для полного сгорания топлива, подаваемого в камеры сгорания. По предложению ин-
женера  Базарова (1924 г.) воздух в камере сгорания разделяется на два потока, меньшая
часть  его  направляется  а  зону  горения  и  используется  там  для  окисления  топлива  (для
сгорания  топлива).  В  зоне  горения  добиваются  образования  нормальной  смеси,  которая
хорошо  горит.  Остальная,  большая  часть  воздуха  (вентиляционный  или  вторичный  воз-

дух) в горении не участвует, она служит только для охлаждения нагретых деталей двига-
теля и для “разбавления” продуктов сгорания, образующихся в зоне горения.



КАМЕРА СГОРАНИЯ

Камера сгорания  -  элемент ТРД, где происходит непрерывное образование и сгора-

ние топливовоздушной смеси и повышение температуры газов. Камера сгорания является
очень  ответственным  элементом  двигателя.  От  ее  устройства  и  осуществления  процесса
сгорания  зависят  экономичность  двигателя,  надежность  работы  и  длительность  эксплуа-
тации как самой камеры сгорания, так и двигателя.

Камера сгорания должна удовлетворять следующим требованиям:
1. Объем камеры сгорания должен обеспечивать возможно высокую теплонапряжен-

ность, т. е. камера должна иметь малый объем, что уменьшает ее размеры и вес. Под теп-
лонапряженностью камеры сгорания понимают количество тепла, выделяющееся единице
объема  (1

м

3

)  камеры в течение 1 часа. Ждя современных камер сгорания (середина 50-х)

теплонапряженность достигает 150000000 кал/м

3

 в час.



2.  Топливо  в  камере  сгорания  должно  сгорать  полностью,  В  современных  камерах

полнота сгорания достигает 97 - 98%.

3.  При  запуске  двигателя  на  земле  и  в  воздухе  должно  обеспечиваться  надежное

поджигание смеси.

4.  Нагретые детали  камеры сгорания должны хорошо охлаждаться, это обеспечива-

ет  их  работу  длительное  время  без  дефектов  (прогаров,  коробления,  трещин  и нагара от
действия пламени).

5. Камера сгорания должна иметь небольшое гидравлическое сопротивление движе-

нию воздушного потока  (давление газов в камере сгорания должно уменьшаться незначи-
тельно).

6. В камере должно обеспечиваться устойчивое горение смеси, т.е.



не должно быть

колебаний, затухания и срывом пламени при всех режимах работы двигателя.

7. Горение должно заканчиваться в жаровой трубе. Факел пламени не должен дохо-

дить до лопаток газовой турбины во избежание перегрева и обгорания их.

8. Температура газового потока на выходе из камеры сгорания должна быть одина-

ковой  по  всему  сечению,  чтобы  не  получилось  местного  обгорания  или  оплавления  со-
пловых лопаток турбины.

На современных ТРД наибольшее распространении получили трубчатые камеры сго-

рания. Они просты по конструкции, надежны о работе и удобны в эксплуатации - легко
снимаются для осмотра, ремонта и замены без разборки двигатели.

Трубчатая камера сгорания (рис. 23) состоит из внутренней жаровой трубы и внеш-

него кожуха с

 горловиной.

Жаровая  труба  сварена  из  листов  жаростойкого  сплава.  В  передней  части  жаровой

трубы приварены конус для забора первичного воздуха, диск и конус с отверстиями для
прохода  воздуха.  В  конусе  помещается  лопаточный  завихритель - для  придания  потоку
воздуха вращательного движения.

Внутри завихрителя помещается форсунка, впрыскивающая топливо в завихренный

поток воздуха; этим достигается хорошее перемешивание топлива с воздухом.

На конической части жаровой трубы сделаны отверстия большого размера для под-

вода вторичного воздуха внутрь жаровой трубы.

Жаровые трубы соединяются между собой соединительными патрубками, через ко-

торые передается пламя при запуске и выравнивается давление газов в соседних камерах
сгорания.
