370

Органы чувств

1 ПЩЩВЕРНО-УЛИТКОВЫЙ ОРГАН, ог-

ganum vestibulocochleare. Расположен внут­

ри височной кости и содержит рецептор-

ный аппарат, воспринимающий звуки, а

также оценивающий положение головы по

отношению к силе земного притяжения,

направление и скорость перемещения тела

в пространстве.

2 ВНУТРЕННЕЕ УХО, auris interna. Пред­

ставлено лабиринтом, который состоит из

преддверия, улитки и полукружных кана­

лов.

3 Перепончатый лабиринт, labyrinthus

membranaceus. Сложная система протоков

и расширений, покрытых изнутри чувстви­

тельным эпителием, стенка которых при­

крепляется к костному лабиринту при по­

мощи соединительной ткани. Рис. А.

4 Эндолимфа, endolympha. Жидкость внутри

перепончатого лабиринта.

5 Пернлимфа, perilytnpha. Жидкость, запол­

няющая пространство между перепончатым

и костным лабиринтами.

6 Вестибулярный лабиринт, labyrinthus

vestibularis. Состоит из эллиптического и

сферического мешочков, а также полу­

кружных протоки.

7 Эндолнмфатический проток, ductus endo-

lymphaticus [{aquaeductus vestibuli]]. Начи­

нается от протока эллиптического и сфе­

рического мешочков, проходит через водо­

провод преддверия и заканчивается расши­

рением - эндолимфатическим мешком.

Рис. А.

8 Эндолимфатический мешок, saccus en­

dolymphatic us. Находится на задней стенке

пирамиды височной кости между двумя

листками твердой оболочки головного моз­

га. Рис. А.

9 Проток эллиптическою и сферического

мешочков, ductus utriculosaccularis. Соеди­

няет сферический и эллиптический ме­

шочки между собой. Место начала эндо-

лимфатического протока. Рис. А.

10 Эллиптический мешочек, utriculus. Имеет

диаметр 2,5 - 3,5 мм и служит местом на­

чала трех полукружных протоков. Рис. А.

11 Полукружные протоки, ductus semicircu-

lares. Три дугообразных трубки, состав­

ляющие примерно 2/3 длины окружности

круга внутри костных полукружных кана­

лов. Ориентированы во взаимно перпенди­

кулярных плоскостях.

12 Передний полукружный проток,

ductus semicircularis anterior. Расположен в

вертикальной плоскости и ориентирован

почти перпендикулярно продольной оси

пирамиды височной кости. Рис. А.

13 Задний полукружный проток, ductus

semicircularis posterior. Расположен в вер­

тикальной плоскости, параллельно про­

дольной оси пирамиды височной кости.

Рис. А.

14 Латеральный полукружный проток,

ductus semicircularis lateralis. Ориентирован

в горизонтальной плоскости и может обра­

зовывать выпячивание на медиальной стен­

ке барабанной полости. Рис. А.

15 Собственная мембрана полукружного

протока, membrana propria ductus semicir-

culais. Расположена кнаружи от базальной

мембраны и состоит из плотно располо­

женных волокон соединительной ткани,

которые продолжаются кнаружи в широ­

копетлистую сеть перилимфатического

пространства. Рис. В.

16 Базальная мембрана полукружного про­

тока, membrana basalis ductus semicircu­

laris. Расположена под эпителием полу­

кружного протока. На светооптическом

уровне выглядит гомогенной структурой.

Рис. В.

17 [[Эпителий полукружного протока, epithe­

lium ductus semicircularis]]. Выстилает

стенку протока изнутри и состоит из одно­

го слоя плоских клеток, которые приобре­

тают кубическую форму иа его вогнутой

поверхности. Рис. В.

18 Перепончатые ампулы, ampullae mem-

branaceae. Расширения полукружных про­

токов вблизи эллиптического мешочка.

19 Передняя перепончатая ампула, am­

pulla membranacea anterior. Расширение

ножки соответствующего полукружного

протока у латеральной перепончатой ампу­

лы. Рис. А.

20 Задняя перепончатая ампула, ampulla

membranacea posterior. Расширение заднего

полукружного протока вблизи двух других

ампул. Рис. А.

21 Латеральная перепончатая ампула,

ampulla membranacea lateralis. Расширение

соответствующего полукружного протока

кзади от передней перепончатой ампулы.

Рис. А.

22 Амлулярная бороздка, sulcus ampullaris.

Проходит книзу от ампулярного гребешка

и содержит идущие к нему нервы. Рис. Б.

23 Ампулярный гребешок, crista ampullaris.

Выступает в просвет ампулы. Его основу

составляет соединительная ткань и нерв­

ные волокна, покрытые снаружи нейро-

эпителием. Рис. Б.

24 [[Нейроэпителий, neuroepithelium]]. Чув-

ствительньй эпителий ампул полукружных

протоков. Состоит из опорных и рецеп-

торных клеток, микроворсинки которых

заходят в покрывающий их купол. Рис. Б.

25 Купол, cupula Желеобразная структура,

которая расположена над ампулярным гре­

бешком и имеет протяженность до крыши

ампулы. В нее заходят волоски рецептор-

ных клеток. Рис. Б.

26 Перепончатые ножки, crura membranacea.

Сообщаются с эллиптическим мешочком.

27 Простая перепончатая ножка, crus

Органы чувств

28

29

membranaceum simplex. Задняя ножка лате­

рального полукружного протока, которая

не имеет ампулы и самостоятельно открьн

вается в эллиптический мешочек. Рис. А.

Ампулярные перепончатые ножки,

crura membranacea ampullaria. Части полу­

кружных протоков между ампулой и эл­

липтическим мешочком. Рис. А.

Общая перепончатая ножка, crus mem­

branaceum commune. Образуется при сое­

динении простых ножек переднего и зад­

него полукружных протоков. Открывается

в эллиптический мешочек. Рис.-А.

371

372

Органы чувств

1 Соединяющий проток, ductus reuniens.

Соединяет сферический мешочек с улит­

ковым протоком. Рис. Б.

2 Сферический мешочек, sacculus. Округ­

лой формы пузырек, диаметром  2 - 3 мм,

содержащий рецепторную область. Рис. Б.

3 Пятна, maculae [[staticae]]. Содержат ре-

цепторные клетки, воспринимающие ин­

формацию о положении головы в про­

странстве. Рис. А, Б.

4 Пятно эллиптического мешочка, ma­

cula utriculi. Горизонтально ориентирован­

ная область дну эллиптического мешочка

размером 2,3 - 3 мм. Рис. Б.

5 Пятно сферического мешочка, macula

sacculi. Ориентированная в вертикальной

плоскости, дугообразно изогнутая рецеп-

торная область шириной около 1,5 мм на

медиальной стенке сферического мешочка.

Рис. Б.

6 Статоконии, statoconia Кальцийсодержа-

щие частицы размером до 15 мкм, погру­

женные вместе с волокнами рецепторных

клеток в желевидное вещество мембраны

статоконии. Рис. А.

7 Мембрана статоконии, membrana st-

atoconiorum. Расположена в области пятен

эллиптического и сферического мешочков

и состоит из желеобразного основного ве­

щества, в которое погружены статоконии и

отростки рецепторных клеток, имеющие

вид щетинок. Рис. А.

8 [[Нейроэпителий, neuroepithelium]]. Од­

нослойный, призматический эпителий, по­

крывающий пятна эллиптического и сфе­

рического мешочков, состоящий из опор­

ных и рецепторных клеток. Рецепторные

клетки имеют волоски длинной 20 - 25

мкм, проникающие в мембрану статоко­

нии. Рис. А.

9 Улитковый лабиринт, labirynthus cochlea-

ris. Лежит внутри костной улитки. Рис. В.

10 Перилимфэтическое пространство, spatium

perilymphaticum. Разделяется на две лестни­

цы. Пронизано соединительнотканными

перегородками и содержит перилимфу.

Рис. А, Б.

11 Лестница преддверия, scala vestibuli.

Расположена над костной спиральной пла­

стинкой и улитковым протоком. Продол­

жается до верхушки улитки (геликотрема).

Рис. В.

12 Барабанная лестница, scala tympani.

Часть перилимфатического пространства

под костной спиральной н базилярной

пластинками. Рис. В.

13 Водопровод улитки, aquaeductus coch­

leae [[ductus perilymphaticus]]. Соединяет

перилимфатическое пространство с под-

паутинным. Рис. Б.

14 Наружное отверстие водопровода

улитки, apertura externa aquaeductus coch­

leae. Открывается вблизи канальца, через

который проходит барабанный нерв. См.

стр. 14.22

15 Улитковый проток, ductus cochlearis.

Трубка, имеющая треугольную форму на

поперечном срезе, которая закручивается

на 2 1/2 оборота вокруг костной оси

(стержня) и слепо заканчивается у верхуш­

ки улитки. Покрыта изнутри рецепторным

эпителием. Рис. Б, В, Г, Д.

16 Слепое выпячивание купола, caecum cu-

- pukire. Слепой конец улиткового хода в

области верхушки улитки. Рис. Б.

17 Слепое преддверное выпячивание, caecum

vestibulare. Слепой конец улиткового про­

тока, обращенный к преддверию. Рис. Б.

18 Барабанная стенка улиткового протока

(спиральная мембрана), paries tympanicus

ductus cochlearis (membrana spiralis). Ниж­

няя стенка улиткового протока над бара­

банной лестницей. Рис. Д

19 Спиральный [[кортиев]] орган, organum

spirale [[Corn]]. Расположен на базилярной

пластинке. Трансформирует механические

колебания эндолимфы и базилярной мем­

браны в нервные импульсы. Рис. Г.

20 Базилярная пластинка, lamina basilaris.

Состоит из соединительной ткани и фор­

мирует нижнюю стенку улиткового прото­

ка. Натянута между барабанной губой ко­

стной спиральной пластинки и спираль­

ным гребнем. Рис. Д.

21 Спиральный гребень (спиральная связка),

crista spiralis (lig. spirale). Полоска утол­

щенной надкостницы спирального канала

улитки, которая имеет треугольную форму

на поперечном срезе и продолжается в ба-

зилярную пластинку. Рис. Д

22 Отверстия нервов, foramina nervosa На­

ходятся в базилярной пластинке и содер­

жат волокна улиткового нерва, направ­

ляющиеся от волосковых клеток к спи­

ральному узлу. Рис. Г.

23 Край костной спиральной пластинки,

limbus laminae spiralis osseae. Утолщение

эндоста верхнего слоя костной спиральной

пластинки, на которой снаружи имеется

внутренняя спиральная борозда. Рис. Д

24 Губа преддверного края, labium limbi ve­

stibulare. Верхний, более короткий выступ

костной спиральной пластинки. Место

прикрепления покровной мембраны. Рис.

д

25 Губа барабанного края, labium limbi tym-

panicum. Нижний, более длинный выступ

края костной спиральной пластинки, кото­

рый продолжается в базилярную мембрану.

Рис. Г, Д

26 Покровная мембрана, membrana tectoria.

Расположена над спиральным органом в

виде узкой полоски, которая прикрепляет­

ся к губе преддверного края. Ее свободный

край заканчивается на уровне ряда наруж­

ных волосковых клеток. Рис. Г, Д

Органы чувств

373

27 Слуховые зубчики, dentes acusrici. Ряды

клеток, выступающие наподобие гребней

на поверхности губы преддверного края.

Место прикрепления покровной мембра­

ны. Рис. Г.

28 Внутренняя спиральная борозда, sulcus

spiralis internus. Проходит между губами

преддверного и барабанного краев. Рис. Г,

29 Наружная спиральная борозда, sulcus

spiralis externus. Находится на барабанной

стенке улиткового хода между спиральным

гребнем и кортиевым органом. Рис. Д

374

Органы чувств

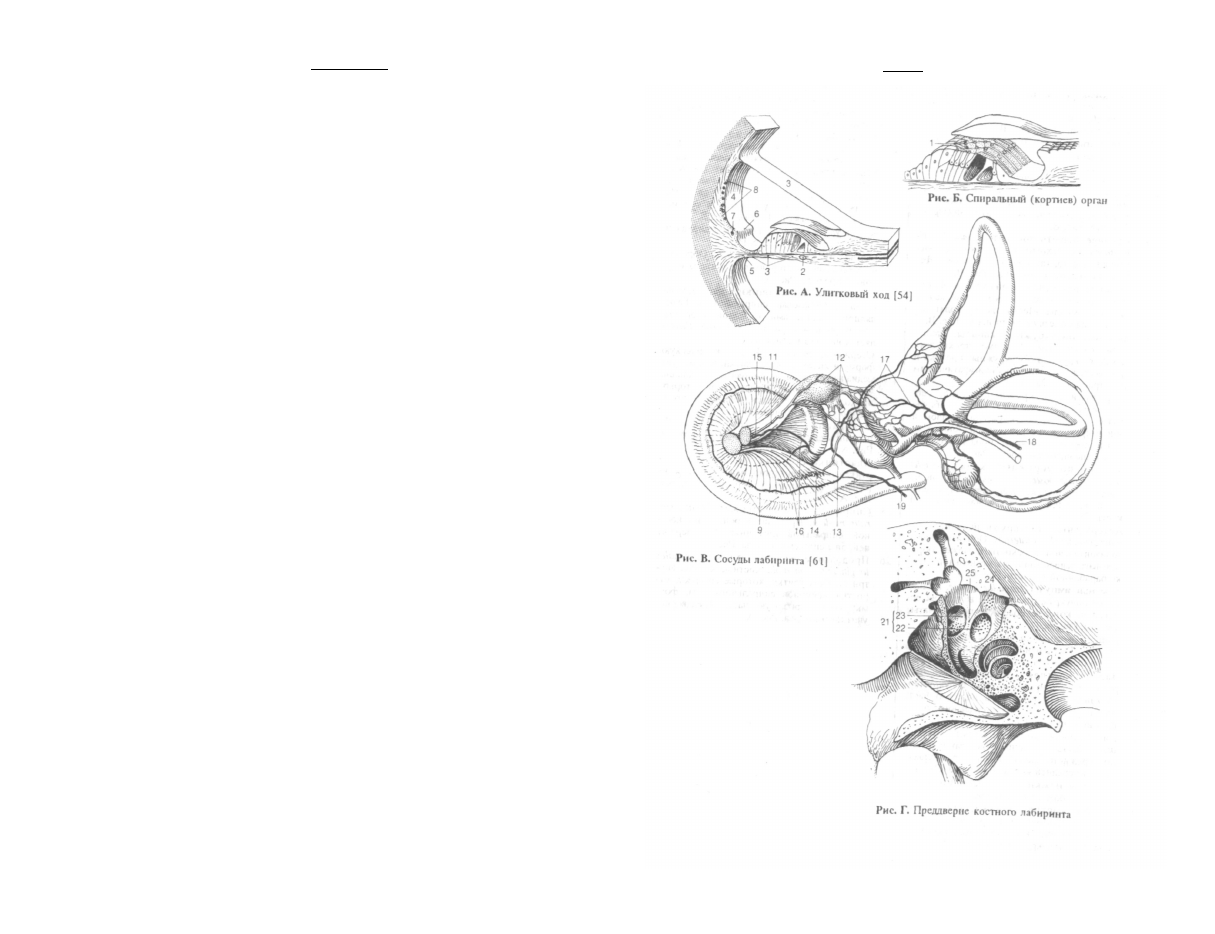

1 Сетчатая мембрана, membrana reticularis.

Формируется фланговыми отростками на­

ружных волосковых клеток и клеток Дей-

терса. В нее заходят волоски рецепторных

клеток. Рис. Б.

2 Спиральный сосуд, vas spirale. Неболь­

шой кровеносный сосуд в базилярной пла­

стинке под туннелем спирального органа.

Рис. А.

3 Преддверная стенка улиткового прото­

ка (преддверная мембрана) [[Рейсне-

ра]], paries vestibularis ductus cochlearis

(membrana vestibularis) [[Reissner]]. Верх­

няя стенка улиткового протока толщиной

около 3 мкм. Рис. А.

4 Наружная стенка улиткового протока,

paries extemus ductus cochlearis. Латераль­

ная стенка протока. Рис. А.

5 Базилярный гребешок, crista basilaris.

Возвышение на спиральной связке, кото­

рое продолжается в базилярную пластинку.

Рис. А.

6 Спиральный выступ, prominentia spiralis.

Расположен над наружной спиральной бо­

роздой и состоит из соединительной ткани,

в которой проходит выступающий сосуд.

Рис. А.

7 Выступающий сосуд, vas prominens. Про­

ходит в основании спирального выступа.

Рис. А.

8 Сосудистая полоска, stria vascularis. Вхо­

дит в состав спиральной связки, располага­

ясь над prominentia spiralis, и, как полагают,

секретирует эндолимфу. Покрыта много­

слойным эпителием и содержит внутриэпи-

телиальное капиллярное сплетение. Рис. А.

9 Спиральный узел улитки, ganglion spirale

cochlearis. Состоит из биполярных нейро­

нов, которые расположены в спиральном

канале улитки. Их периферические от­

ростки берут начало от волосковых клеток,

центральные - формируют улитковую часть

преддверно-улиткового нерва. Рис. В.

10 Сосуды внутреннего уха, vasa auris in-

ternae. Рис. В.

11 Артерия лабиринта, a. labyrinthina. Начи­

нается от базилярной артерии спереди от

места отхождения передней нижней моз­

жечковой артерии, через внутренний слу­

ховой проход, вместе с преддверно-улит-

ковым нервом проникает в пирамиду ви­

сочной кости,где разветвляется на ветви,

кровоснабжающие внутреннее ухо. Рис. В.

12 Преддверные ветви, rami vestibulares.

Кровоснабжают стенки полукружных про­

токов, сферического и эллиптического ме­

шочков, а также нижнюю 1/3 первого за­

витка улиткового протока. Рис. В.

13 Улитковая ветвь, ramus cochlearis. Про­

никает в стержень улитки и кровоснабжает

спиральный узел, а также улитковый про­

ток с его содержимым за исключением

нижней трети первого завитка. Рис. В.

14 Артериальные клубочки улитки, gb-

meruli arteriosi cochleae. Спиральная арте­

риальная сеть, которая сопровождает спи­

ральную вену стержня. Рис. В.

15 Вены лабиринта, w. labyrinthinae. Сопро­

вождают одноименную артерию, проходят

через внутренний слуховой проход и от­

крываются в нижний каменистый синус

или во внутреннюю яремную вену. Рис. В.

16 Спиральная вена стержня, v. spiralis

modioli. Проходит в стержне улитки и при­

соединяется к одной из вен лабиринта.

Рис. В.

17 Преддверные вены, w. vestibulares. На­

чинаются от стенок полукружных прото­

ков, эллиптического и сферического ме­

шочков. Впадают в вены лабиринта и вену

водопровода преддверия. Рис. В.

18 Вена водопровода преддверия, v.

aquaeductus vestibuli. Сопровождает эндо-

лимфатический проток и впадает в ниж­

ний каменистый синус. РисВ.

19 Вена водопровода улитки, v. aquae­

ductus cochleae. Проходит в канальце улит­

ки и несет кровь от первого завитка улит­

ки к внутренней яремной вене. Рис. В.

20 Костный лабиринт, labyrinthus osseus.

Костная капсула, которая окружает пере­

пончатый лабиринт. Рис. Г.

21 Преддверие, vestibulum. Часть костного

лабиринта, которая содержит эллиптиче­

ский и сферический мешочки. Рис. Г.

22 Сферическое углубление, recessus sphe-

ricus. Находится на медиальной стенке

преддверия, в котором находится сфериче­

ский мешочек. Рис. Г.

23 Эллиптическое углубление, recessus ellipti-

cus. Находится на медиальной стенке пред­

дверия и содержит часть эллиптического

мешочка, расположенную между задней

ампулой и обшей ножкой. Рис. Г.

24 Гребень преддверия, crista vestibuli. Рас­

положен между сферическим и эллиптиче­

ским углублениями. Рис. Г.

25 Пирамида преддверия, pyramis vestibuli.

Верхняя расширенная часть гребня пред­

дверия. Рис. Г.

Органы чувств

375

I

376

Органы чувств

1 Улитковое углубление, recessus cochlearis.

Находится снизу и спереди от сферическо­

го углубления. Содержит нижний конец

улиткового протока. Рис. В.

2 Решетчатые пятна, maculae cribrosae. Уча­

стки кости, перфорированные отверстия­

ми, через которые проходят волокна пред-

дверно-улиткового нерва.

3 Верхнее решетчатое пятно, macula

cribrosa superior. Место, где проходят во­

локна эллиптически-мешотчато-ампулярно-

го нерва. Рис. В.

4 Среднее решетчатое пятно, macula cri­

brosa media. Находится вблизи основания

улитки. Место, где проходят волокна сфе-

рически-меиютчатого нерва. Рис. В.

5 Нижнее решетчатое пятно, macula cri­

brosa inferior. Локализуется в стенке задней

костной ампулы. Место, где проходят во­

локна заднего ампулярного нерва. Рис. В.

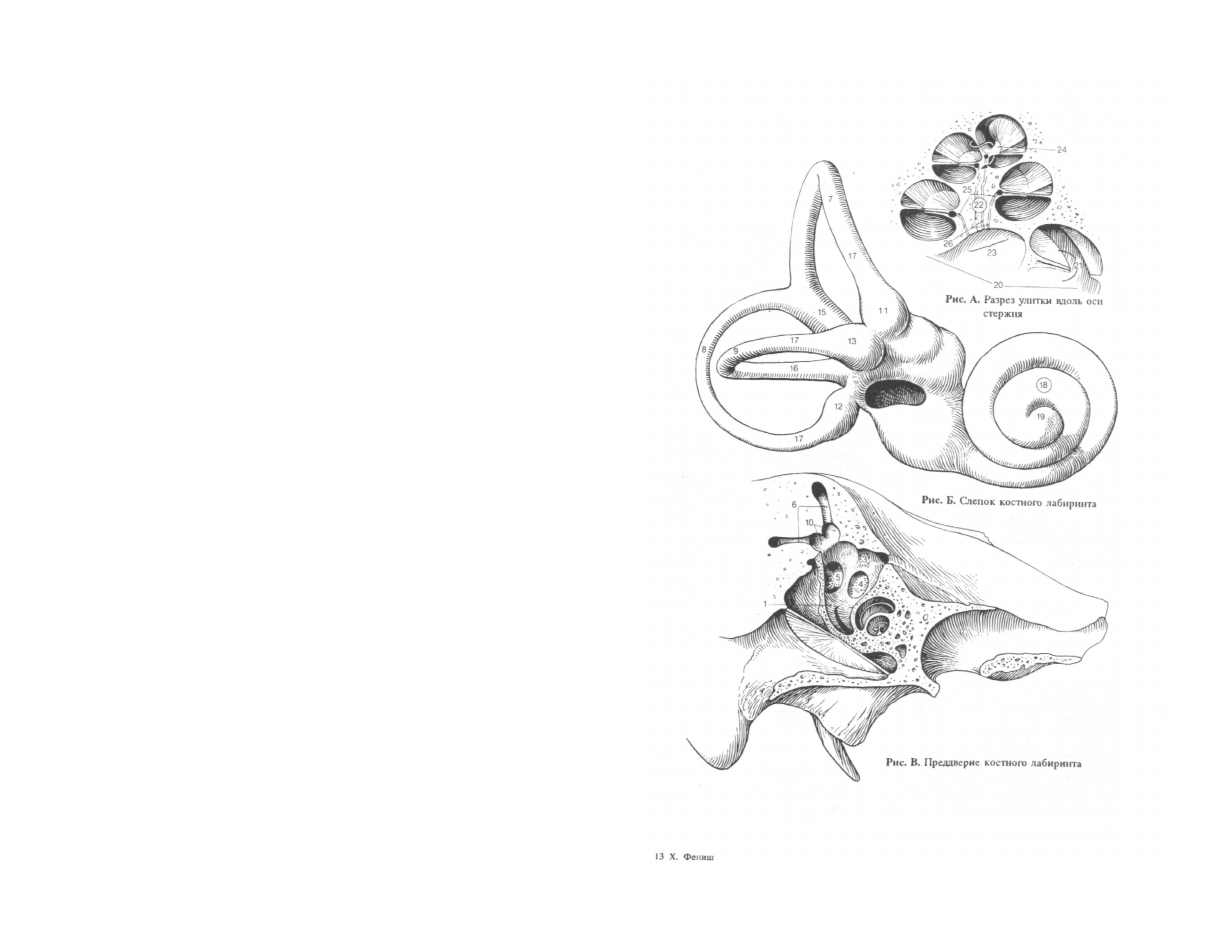

6 Костные полукружные каналы, canales

semicirculares ossei. Костные стенки этих

каналов окружают полукружные протоки и

отделяются от них перилимфатическим

пространством. Рис. В.

7 Передний полукружный канал, can­

alis semicircularis anterior. Имеет общую

ножку с задним полукружным каналом и

ориентирован в вертикальной плоскости

почти перпендикулярно продольной оси

пирамиды височной кости. Рис. Б.

8 Задний полукружный канал, canalis

semicircularis posterior. Самый длинный из

каналов, расположенный почти параллель­

но продольной оси пирамиды височной

кости. Рис. Б.

9 Латеральный полукружный канал, ca­

nalis semicircularis lateralis. Ориентирован в

горизонтальной плоскости и может обра­

зовывать выпячивание на медиальной стен­

ке барабанной полости. Рис. Б.

10 Костные ампулы, ampullae osseae. Расши­

рение полукружных каналов вблизи их ос­

нования, которые содержат перепончатые

ампулы. Рис. В.

11 Передняя костная ампула, ampulla ossea

anterior. Расширение переднелатерального

конца canalis semicircularis anterior. Рис. Б.

12 Задняя костная ампула, ampulla ossea

posterior. Расширение заднего полукружно­

го канала. Открывается в нижнюю часть

преддверия кзади от латерального полу­

кружного канала. Рис. Б.

13 Латеральная костная ампула, ampulla

ossea lateralis. Расширение латерального

полукружного канала, которое расположе­

но под передней костной ампулой. Рис. Б.

14 Костные ножки, crura ossea. Составные

части полукружных каналов.

15 Общая костная ножка, crus osseum

commune. Формируется в результате соеди­

нения соседних костных ножек переднего

и заднего полукружных каналов. Рис. Б.

16 Простая костная ножка, crus osseum

simplex. Задняя ножка латерального полу­

кружного канала, которая самостоятельно

сообщается с преддверием. Рис. Б.

17 Ампулярные костные ножки, crura

ossea ampullaria. Ножки полукружных ка­

налов, которые расширяются перед впаде­

нием в преддверие и содержат соответ­

ствующие перепончатые ампулы. Рис. Б.

18 Улитка, cochlea. Имеет от 2 1/2 до 2 3/4

завитков. Ее ширина у основания состав­

ляет 8 - 9 мм, высота 4 - 5 мм. Рис.Б.

19 Купол улитки, cupula cochlea. Направлен

вперед, вниз и латерально. Рис. Б.

20 Основание улитки, basis cochlea. Обраще­

но медиально, в сторону внутреннего слу­

хового прохода. Рис. А.

21 Спиральный канал улитки, canalis spiralis

cochleae. Образован спиральной и бази-

лярной пластинками с одной стороны,

преддверной мембраной - с другой. Разде­

ляется на три отдела. Рис. А.

22 Стержень, modioli. Имеет коническую

форму и является осью улитки. Формирует

медиальную стенку спирального канала

улитки и содержит отверстия, в которых

проходят волокна улитковой части пред-

дверно-улиткового нерва. Рис. А.

23 Основание стержня, basis modioli. Об­

ращено к внутреннему слуховому проходу.

Рис. А.

24 Пластинка стержня, lamina modioli. Ве­

ртикально ориентированный конец спи­

ральной пластинки у верхушки улитки.

Рис. А.

25 Спиральный канал стержня, canalis spi­

ralis modioli. Проходит в основании кост­

ной спиральной пластинки и содержит

нейроны спирального узла. Рис. А.

26 Продольные каналы стержня, canales

longitudinales modioli. Костные каналы вну­

три стержня улитки, которые содержат от­

ростки нейронов спирального узла, фор­

мирующие улитковую часть преддверно-

улиткового нерва. Рис. А.

378 Орган!

1 Костная спиральная пластинка, lamina

spiralis ossea Двухслойная костная плас­

тинка, которая начинается от стержня ули­

тки и выступает в просвет улиткового ка­

нала. Вместе с улитковым протоком пол­

ностью разделяет канал на лестницу пред­

дверия и барабанную лестницу. Рис. Б.

2 Крючок спиральной пластинки, ha­

mulus laminae spiralis. Свободный, загнутый

кверху в виде крючка конец костной спи­

ральной пластинки у верхушки улитки.

Рис. Б.

3 Отверстие улитки, геликотрема, helico-

trema. Сообщение между лестницей пред­

дверия и барабанной лестницей у верхуш­

ки улитки. Формируется в связи с тем, что

костная спиральная пластинка и улитковый

проток заканчиваются, не доходя до купола

улитки. Рис. Б.

4 Вторичная спиральная пластинка, la­

mina spiralis secundaria. Костный гребень в

нижней половине первого завитка улитки,

который отходит от наружной стенки спи­

рального канала напротив костной спи­

ральной пластинки. Таким образом, ниж­

няя часть базилярной пластинки натянута

между двумя спиральными костными греб­

нями. Рис. Б.

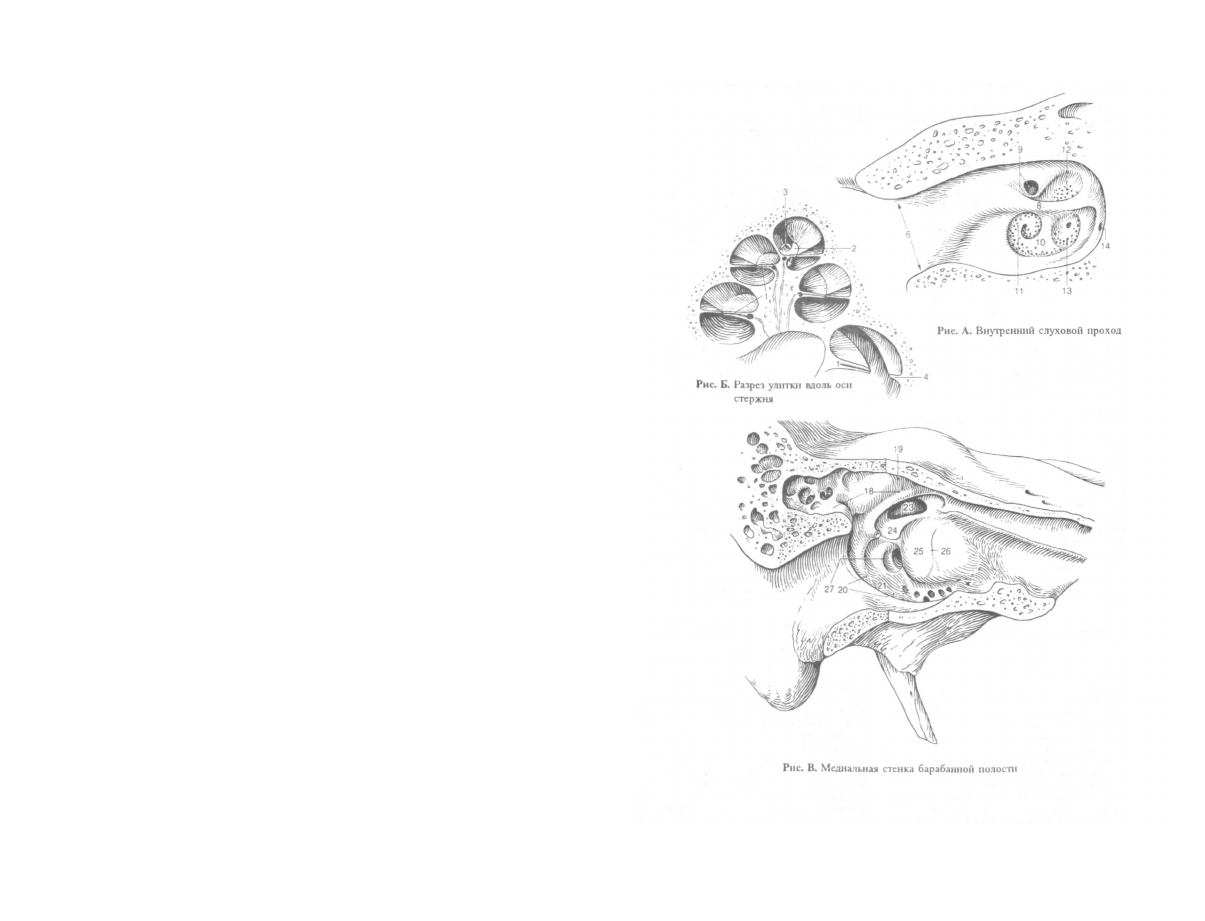

5 Внутренний слуховой проход, meatus

acusticus intemus. Начинается на задней

стенке пирамиды височной кости и имеет

длину, примерно, 1 см. В нем проходят

преддверно-улитковый и лицевой нервы, а

также артерия и вена лабиринта. Рис. А.

6 Внутреннее слуховое отверстие, porus

acusticus intemus. Вход во внутренний слу­

ховой проход, расположенный на задней

стенке пирамиды височной кости над

яремным отверстием. Рис. А.

7 Дно внутреннего слухового прохода, fundus

meatus acustici intemi. Разделяется на не­

сколько областей. Рис. А.

8 Поперечный гребень, crista transversa.

Ориентирован в поперечном направлении

и разделяет дно внутреннего слухового

прохода на верхнее и нижнее поле. Рис. А.

9 Поле лицевого нерва, area nervifacialis.

Место начала канала лицевого нерва. РисА.

10 Поле улитки, area cochleae. Обширная

область, которая расположена книзу от

поперечного гребня и содержит продыряв­

ленный спиральный путь. РисА.

11 Продырявленный спиральный путь, tractus

spiralis foraminosus. Соответствует спираль­

ному каналу улитки. Содержит отверстия,

через которые проходят волокна от спи­

рального узла, формирующие улитковую

часть преддверно-улиткового нерва. Рис. А.

12 Верхнее преддверное поле, area vesti­

bularis superior. Расположено латерально от

поля лицевого нерва. Содержит отверстия,

через которые проходят волокна эллипти-

чески-мешотчато-ампулярного нерва. Рис.

А.

13 Нижнее преддверное поле, area vesti-

чувств

bularis inferior. Находится с латеральной

стороны от продырявленного спирального

пути. Содержит отверстия, через которые

проходят волокна сферически-мешотчатого

нерва. Рис. А.

14 Одиночное отверстие, foramen singu-

lare. Находится позади нижнего преддвер-

ного поля и содержит заднюю ветвь ампу-

лярного нерва. Рис. А.

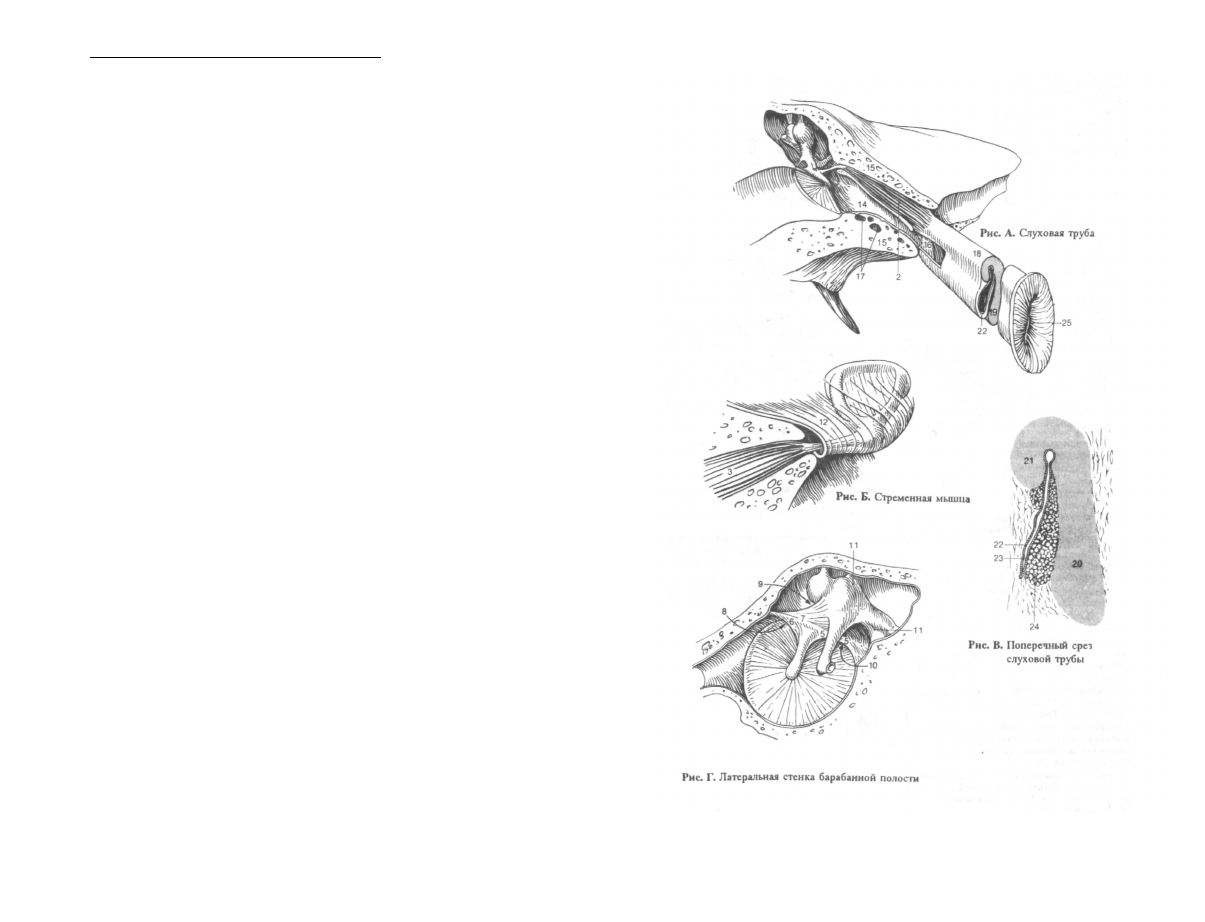

15 СРЕДНЕЕ УХО, auris media. Состоит из

барабанной полости, слуховой трубы и

ячеек сосцевидного отростка.

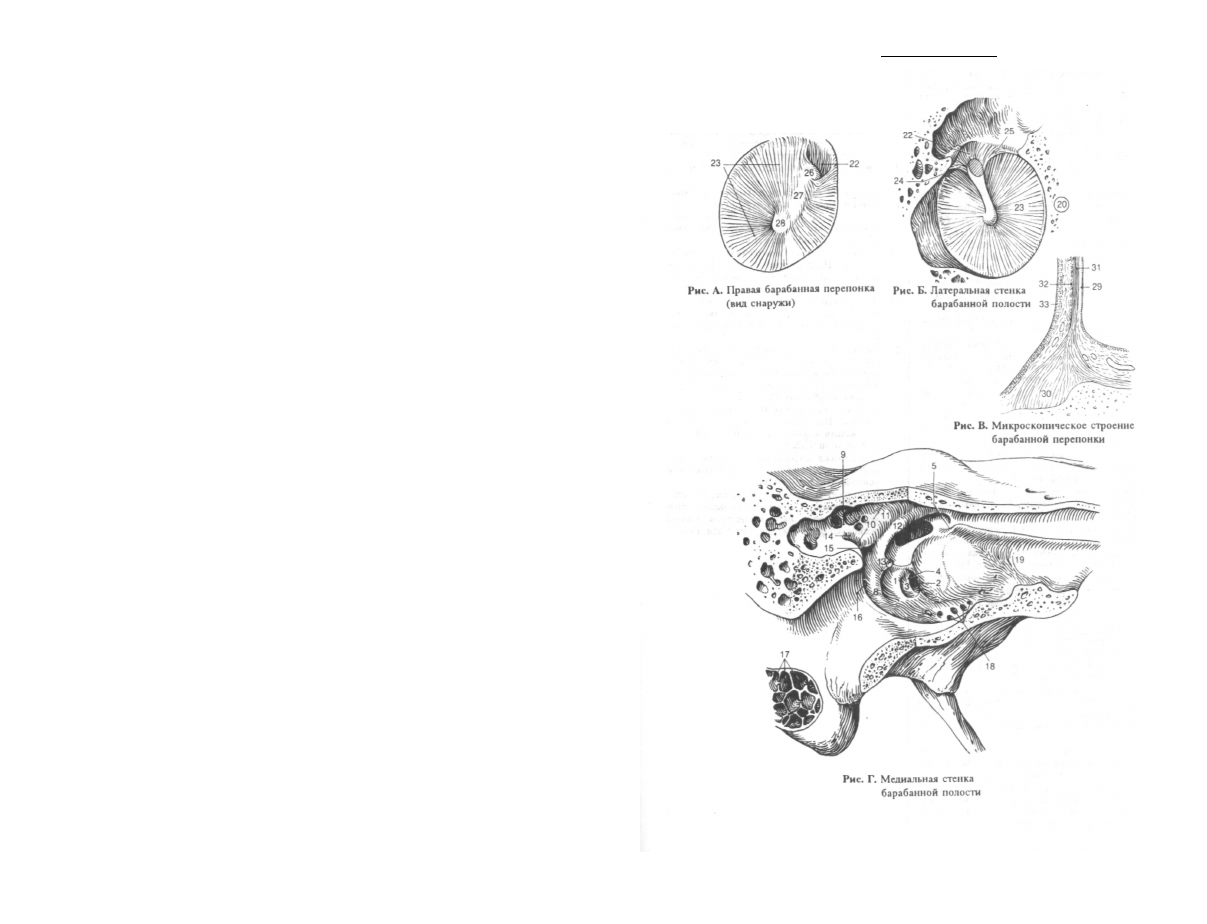

16 Барабанная полость, cavitas tympanica

(cavum tympani). Имеет вид косо ориенти­

рованного шелевидного пространства, ко­

торое расположено кнутри от барабанной

перепонки и содержит слуховые косточки.

Сверху и сзади барабанная полость сооб­

щается с сосцевидными ячейками, спереди

и снизу - со слуховой трубой и далее с но­

соглоткой.

17 Покрышечная стенка, paries tegmentalis.

Костная пластинка (tegmen tympani), кото­

рая отделяет барабанную полость от поло­

сти черепа и расположена с латеральной

стороны от дугообразного возвышения на

передней стенке пирамиды височной ко­

сти. Рис. В.

18 Надбарабанное углубление, recessus

epitympanicus. Часть барабанной полости,

которая дугообразно изогнута вверх и ла­

терально, располагаясь выше уровня бара­

банной перепонки. Рис. В.

19 Купольная часть, pars cupularis. Верхняя

часть надбарабанного углубления. Рис. В.

20 Яремная стенка, paries jugularis. Нижняя

стенка барабанной полости, обращенная в

сторону яремной ямки. Рис. В.

21 Шиловидный выступ, prominentia sty-

loidea. Возвышение на нижней стенке ба­

рабанной полости, которое соответствует

шиловидному отростку. Рис. В.

22 Лабиринтная стенка, paries labyrinthicus.

Медиальная стенка барабанной полости.

Рис. В.

23 Окно преддверия, fenestra vestibuli [[o-

valisj]. Его закрывает основание стремени.

Рис. В.

24 Ямочка окна преддверия, fossula fe-

nestrae vestibuli. Небольшое углубление на

медиальной стенке барабанной полости

между молоточком и наковальней. Рис. В.

25 Мыс, promontorium. Возвышение, кото­

рое соответствует первому завитку улитки.

РисВ.

26 Борозда мыса, sulcus promontorii. Нахо­

дится на поверхности мыса. В ее развет­

влениях лежат нервы, формирующие бара­

банное сплетение. Рис.В.

27 Подставка мыса, subiculum promontorii.

Небольшой костный гребень позади мыса

и окна улитки. Рис. В.

380

Органы чувств

1 Барабанная пазуха, sinus tympani. Глу­

бокая ямка позади мыса и окна улитки.

Рис. Г.

2 Окно улитки, fenestra cochlea I [rotunda]].

Крутое отверстие на конце барабанной

лестницы. Закрыто вторичной барабанной

перепонкой. Рис. Г.

3 Ямочка окна улитки, fossula fenestrae

cochleae. Ведет в окно улитки. Рис. Г.

4 Гребешок окна улитки, crista fenestrae

cochleae. Проходит по краю окна улитки.

Место прикрепления вторичной барабан­

ной перепонки. Рис. Г.

5 Улитковый отросток, processus cochlea-

riformis. Расположен над мысом на конце

перегородки мышечно-трубного канала.

Вместе с соединительнотканной петлей яв­

ляется блоком для сухожилия nutensor

tympani. Рис. Г.

6 Вторичная барабанная перепонка,

membrana tympani secundaria. Заполняет

окно улитки и отделяет барабанную лест­

ницу от барабанной полости.

7 [Сосцевидные придатки, adnexa mastoi-

dea]. Относится к сосцевидному отростку.

8 Сосцевидная стенка, paries mastoideus.

Задняя стенка барабанной полости, обра­

щенная к сосцевидному отростку. Рис.Г.

9 Сосцевидная пещера, antrum mastoi-

deum. Продолжение барабанной полости

кзади и кверху. Снизу от нее лежат сосце­

видные ячейки. Рис. Г.

10 Вход в пещеру, aditus ad antrum. Сооб­

щение сосцевидной пещеры с барабанной

полостью. Рис. Г.

11 Выступ латерального полукружного канала,

prominentia canalis semicircularis lateralis.

Расположен сверху от выступа лицевого

канала и образован соответствующим по­

лукружным каналом. Рис. Г.

12 Выступ лицевого канала, prominentia

canalis facialis. Находится между окном

преддверия и выступом латерального полу­

кружного канала. Рис. Г.

13 Пирамидальное возвышение, eminentia

pyramidalis. Расположено на уровне окна

преддверия и имеет на верхушке отверстие,

через которое проходит сухожилие стре­

менной мышцы. Рис. Г.

14 Ямка наковальни, fossa incudis. Углуб­

ление у входа в пещеру. Место прикрепле­

ния задней связки наковальни. Рис. Г.

15 Задняя пазуха, sinus posterior. Неглубо­

кая борозда между ямкой наковальни и

пирамидальным возвышением. Рис. Г.

16 Барабанная апертура канальца ба­

рабанной струны, apertura tympanica

canaliculi chordae tympani. Находится у зад­

него края барабанной перепонки на уровне

пирамидального возвышения. Рис. Г.

17 Сосцевидные ячейки, cellulae ma-

stoideae. Также как и стенки барабанной

полости, их покрывает плоский или куби­

ческий эпителий. Рис. Г.

18 Барабанные ячейки, cellulae tympanicae.

Небольшие углубления на дне барабанной

полости. Рис. Г.

19 Сонная стенка, paries car otic us. Передняя

стенка, которая отделяет барабанную по­

лость от сонного канала и содержит бара­

банное отверстие слуховой трубы. Рис. Г.

20 Перепончатая стенка, paries membrana-

ceus. Латеральная стенка барабанной поло­

сти, которая формируется, главным обра­

зом, барабанной перепонкой. Рис. Б.

21 Барабанная перепонка, membrana tym­

panica. Косо ориентированная мембрана на

конце наружного слухового прохода диа­

метром 9-11 мм. Рис. А, Б.

22 Ненатянутая часть [[перепонка Шрапнел-

ля]], pars flaccida [[Schrapnell]]. Участок

барабанной перепонки выше передней и

задней молоточковых связок. Рис. А, Б.

23 Натянутая часть, pars tensa. Большая часть

барабанной перепонки, которая натянута

внутри барабанного кольца. Рис. А, Б.

24 Передняя молоточковая складка, plica

mallearis anterior. Находится на внутренней

поверхности барабанной перепонки. Об­

ращена вогнутостью книзу и от основания

рукоятки молоточка направляется вперед.

Рис. Б.

25 Задняя молоточковая складка, plica ma­

llearis posterior. Расположена на внутрен­

ней поверхности барабанной перепонки,

обращена вогнутостью книзу и направляет­

ся назад от основания головки молоточка.

Рис. Б.

26 Молоточковый выступ, prominentia ma­

llearis. Небольшое возвышение на наруж­

ной поверхности барабанной перепонки,

образованное латеральным отростком мо­

лоточка. Рис. А.

27 Молоточковая полоска, stria mallearis.

Светлого цвета тяж, соответствующий ру­

коятке молоточка, который в этом месте

срастается с барабанной перепонкой и

просвечивается через ее наружную поверх­

ность. Рис. А.

28 Пупок барабанной перепонки, umbo

membranae tympani. Находится у верхушки

рукоятки молоточка. В этом месте пере­

понка втянута внутрь барабанной полости.

Рис. А.

29 Кожный слой, stratum cutaneum. Много­

слойный плоский эпителий, покрывающий

наружную поверхность перепонки. Рис. В.

30 Волокнисто-хрящевое кольцо, anulus fi-

brocartilagineus. Фиксирует барабанную пе­

репонку к краю sulcus tympanicus. Рис. В.

31 Радиальный слой, stratum radiatum. Группа

расположенных снаружи и ориентирован­

ных радиально коллагеновых волокон в со­

ставе барабанной перепонки. Рис. В.

32 Круговой слой, stratum circulare. Входящие

в его состав волокна находятся кнутри от

Органы чувств

381

stramum radiatum. Рис. В.

33 Слизистый слой, stratum mucosum. Одно­

слойный плоский эпителий, покрывающий

внутреннюю поверхность "барабанной пе­

репонки. Рис. В.

382 Органы чувств

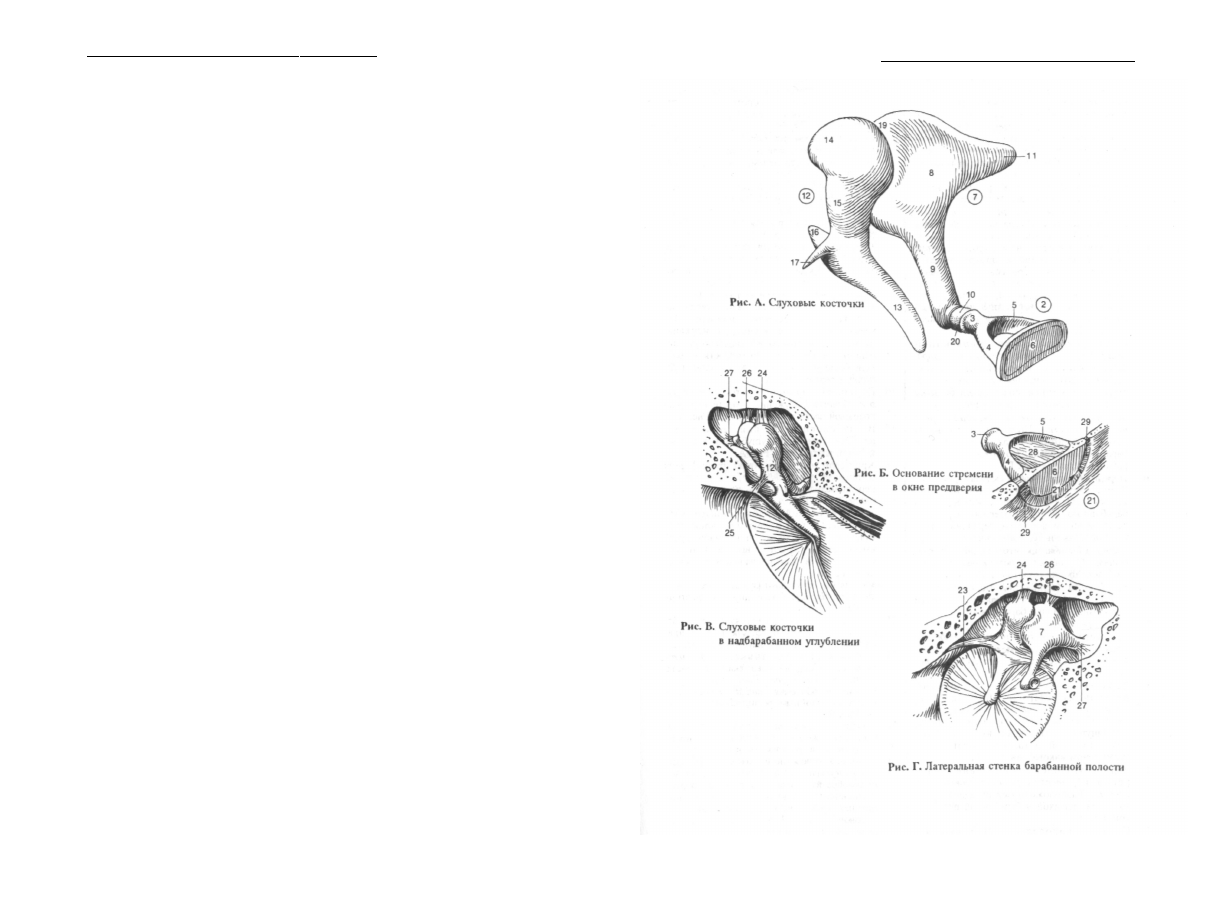

1 Слуховые косточки, ossicula auditoria (au-

ditus). Система рычагов, которая передает

звуковую волну от барабанной перепонки

к внутреннему уху.

2 Стремя, stapes. Его основание закрывает

окно преддверия. Рис. А, Б.

3 Головка стремени, caput stapedis. Нахо­

дится на противоположной от основания

стороне кости и соединяется с чечевице-

образным отростком наковальни. Рис. А, Б.

4 Передняя ножка, crus anterius. Почти

прямая ножка стремени. Рис. А, Б.

5 Задняя ножка, crus posterius. Несколько

изогнутая ножка стремени. Рис. А, Б.

6 Основание стремени, basis stapedis.

Прикрепляется к краю окна преддверия.

Рис. А, Б.

7 Наковальня, incus. Расположена между го­

ловками молоточка и стремени. Рис. А,Г.

8 Тело наковальни, corpus incudis. Соеди­

няется с молоточком при помощи седло­

видного сустава. Рис' А.

9 Длинная ножка, crus longum. Направ­

ляется почти вертикально вниз позади ру­

коятки молоточка и содержит на конце че-

чевицеобразный отросток. Рис. А.

10 Чечевицеобразный отросток, processus le-

nticularis. Небольшое костное утолщение

на конце длинной ножки наковальни, при

помощи которого она сочленяется со

стременем. Рис. А.

11 Короткая ножка, crus breve. Направлена

назад и при помощи связки фиксируется к

ямке наковальни. Рис. А.

12 Молоточек, malleus. Расположен между

барабанной перепонкой и наковальней.

Рис. А, В.

13 Рукоятка молоточка, manubrium mallei.

Его наружная поверхность от свободного

конца до латерального отростка прикреп­

ляется к барабанной перепонке. Рис. А.

14 Головка молоточка, caput mallei. Имеет

выпуклую суставную поверхность для со­

членения с телом наковальни. Рис. А.

15 Шейка молоточка, collum mallei. Нахо­

дится между головкой и рукояткой. Рис. А

16 Латеральный отросток, processus late­

ralis. Короткий отросток на конце рукоят­

ки молоточка, который соответствует мо-

лоточковому выступу. Рис. А.

17 Передний отросток, processus anterior.

Вытянутый тонкий отросток, который у

новорожденных заходит в каменисто-бара­

банную щель, у взрослых - редуцируется.

Рис. А.

18 Суставы слуховых косточек, articulatio-

nes ossiculorum auditoriorum. Скорее син­

десмозы, чем истинные суставы.

19 Наковальне-молоточковый сустав,

articulatio incudomallearis. Сочленение меж­

ду молоточком и наковальней. Иногда со­

держит суставную щель. Рис. А.

20 Наковальне-стременной сустав, arti­

culatio incudostapedialis. Соединение между

чечевицеобразным отростком длинной

ножки наковальни и стременем. Рис. А.

21 Барабанно-стременной синдесмоз,

syndesmosis tympanostapedialis. Непрерыв­

ное соединение между основанием стреме­

ни и краем окна преддверия. Рис. Б.

22 Связки слуховых косточек, ligg. ossiculo­

rum auditoriorum.

23 Передняя связка молоточка, lig. mallei

anterius. Начинается от переднего отростка

молоточка, проходит в передней молоточ-

ковой складке и продолжается до каме­

нисто-барабанной щели. Рис. Г.

24 Верхняя связка молоточка, lig. mallei

superius. Направляется от головки моло­

точка к .купольной части надбарабанного

углубления. Рис. В, Г.

25 Латеральная связка молоточка, lig.

mallei laterale. Соединяет шейку молоточка

с верхним краем барабанной вырезки. Рис.

В.

26 Верхняя связка наковальни, lig. incu­

dis superius. Проходит почти параллельно

верхней связке молоточка и соединяет тело

наковальни с купольной частью надбара­

банного углубления. Рис. В, Г.

27 Задняя связка наковальни, lig. incudis

posterius. Направляется от короткой ножки

наковальни к латеральной стенке барабан­

ной полости. Рис. В, Г.

28 Перепонка стремени, membrana stape-

dialls. Тонкая мембрана между ножками и

основанием стремени. Рис. Б.

29 Кольцевая связка стремени, lig. агш-

lare siapediale. Соединяет основание стре­

мени с краями окна преддверия. Связка

несколько шире спереди, чем сзади. Рис. Б.

Органы чувств 383

384 Органы чувств

1 Мышцы слуховых косточек, musculi

ossicuhrum auditorium. Одним концом при­

крепляются к слуховым косточкам.

2 Мышца, напрягающая барабанную

перепонку, т. tensor tympani. Проходит в

одноименном полуканале над слуховой

трубой. Ее сухожилие окружает улитковый

отросток, изгибается почти под прямым уг­

лом в латеральном направлении и при­

крепляется к основанию рукоятки моло­

точка. Инн.: нижнечелюстной нерв. Рис. А.

3 Стременная мышца, т. stapedius. Начи­

нается в костном канале на задней стенке

барабанной полости, ее сухожилие выхо­

дит через отверстие на верхушке пирами­

дального возвышения и прикрепляется к

головке стремени. При сокращении мыш­

цы основание стремени плотнее прижи­

мается к окну преддверия, что способству­

ет затуханию звуковой волны, достигающей

внутреннего уха. Инн.: стременной нерв

(ветвь п. facialis). Рис. Б.

4 Слизистая оболочка барабанной

полости, tunica mucosa cavitatis tympa-

nicae. Состоит из однослойного плоского

(кубического) эпителия и тонкой соб­

ственной пластинки, содержащей большое

количество кровеносных сосудов.

5 Задняя молоточковая складка, plica

mallearis posterior. Проходит от основания

рукоятки молоточка назад к верхней части

барабанного кольца. Содержит часть ба­

рабанной струны. Рис. Г.

6 Передняя молоточковая складка, plica ma­

llearis anterior. Проходит от основания ру­

коятки молоточка вперед к верхней части

барабанного кольца. Содержит переднюю

часть барабанной струны, передний отрос­

ток молоточка и lig. mallei anterius. Рис. Г.

7 Складка барабанной струны, plica chordae

tympani. Соединяет молоточковые складки

в области шейки молоточка. Рис. Г.

7а Углубления барабанной перепонки, ге-

cessus membranae tympanicae. Карманы

слизистой оболочки барабанной полости.

8 Переднее углубление [барабанной

перепонки], recessus anterior [membranae

tympani]. Расположено между передней мо-

лоточковой складкой и барабанной пере­

понкой. Рис. Г.

9 Верхнее углубление [барабанной

перепонки] [[карман Пруссака]], re­

cessus superior [membranae tympani] [[Pru-

ssak]]. С латеральной стороны ограничено

ненатянутой частью перепонки, с медиаль­

ной - головкой и шейкой молоточка, а

также телом наковальни. Рис. Г.

10 Заднее углубление [барабанной пе­

репонки], recessus posterior [membranae

tympani]. Расположено между задней моло-

точковой складкой и барабанной перепон­

кой. Рис. Г.

11 Складка наковальни, plica incudialis.

Проходит между купольной частью надба-

рабанного углубления и головкой нако­

вальни или соединяет короткую ножку на­

ковальни с задней стенкой барабанной

полости. Рис. Г.

12 Складка стремени, plica stapedialis. Рас­

положена между задней стенкой барабан­

ной полости и стременем, покрывая т. sta­

pedius и стремя. Рис. Б.

13 Слуховая труба, tuba auditoria (auditiva).

Костно-хрящевая труба, длинной около 4

см между средним ухом и носоглоткой.

Служит для поступления воздуха в бара­

банную полость. Рис. А, В.

14 Барабанное отверстие слуховой трубы,

ostium tympanicum tubae auditoriae. Нахо­

дится на передней стенке барабанной по­

лости, несколько выше ее дна. Рис. А.

15 Костная часть слуховой трубы, pars os-

sea tubae auditoriae. Ее заднелатеральная

(верхняя) часть составляет, примерно, 1/3

всей длины. Находится книзу от полукана­

ла мышцы, напрягающей барабанную пе­

репонку, и заканчивается отверстием, рас­

положенным между сонным каналом и fo­

ramen spinosum. Рис. А.

16 Перешеек слуховой трубы, isthmus [tu­

bae auditoriae]. Сужение в месте перехода

хрящевой части трубы в костную. Рис. А.

17 Воздухоносные ячейки, celMae pne-

umaticae. Небольшие углубления в стенке

костной части трубы. Рис. А.

18 Хрящевая часть [слуховой трубы], pars

cartilaginea [tubae auditoriae]. Образует ее

переднемедиальную часть и имеет длину

около 2,5 см. Рис. А.

19 Хрящ слуховой трубы, cartilago tubae

auditoriae. Состоит из двух пластинок элас­

тического хряща и на поперечном срезе

имеет форму крючка, высота которого

уменьшается в заднелатеральном направле­

нии. Рис. А.

20 Медиальная пластинка (хряща), lamina me-

dialis (cartilaginis). Более широкая пластин­

ка. Рис. В.

21 Латеральная пластинка (хряща), lamina la­

teralis (cartilaginis). Более узкая пластинка,

направленная вперед и латерально. Рис. В.

22 Перепончатая пластинка, lamina mem-

branacea. Соединительнотканная часть

стенки pars cartilaginea. Рис. А, В.

23 Слизистая оболочка, tunica mucosa. По­

крыта однослойным, реснитчатым эпители­

ем. Рис. В.

24 Трубные железы, glandulae tubariae.

Слизистые железы, расположенные преи­

мущественно в хрящевой части трубы Рис. В.

25 Глоточное отверстие слуховой трубы, ost­

ium pharyngeum tubae auditoriae. Имеет во­

ронкообразную или щелевидную форму.

Расположено над валиком мышцы, подни­

мающей мягкое небо на уровне нижнего

носового хода, на 1 см латеральнее и спе­

реди задней стенки глотки. Рис. А.
