Карманный атлас анатомии человека - часть 9

130

Пищеварительная система

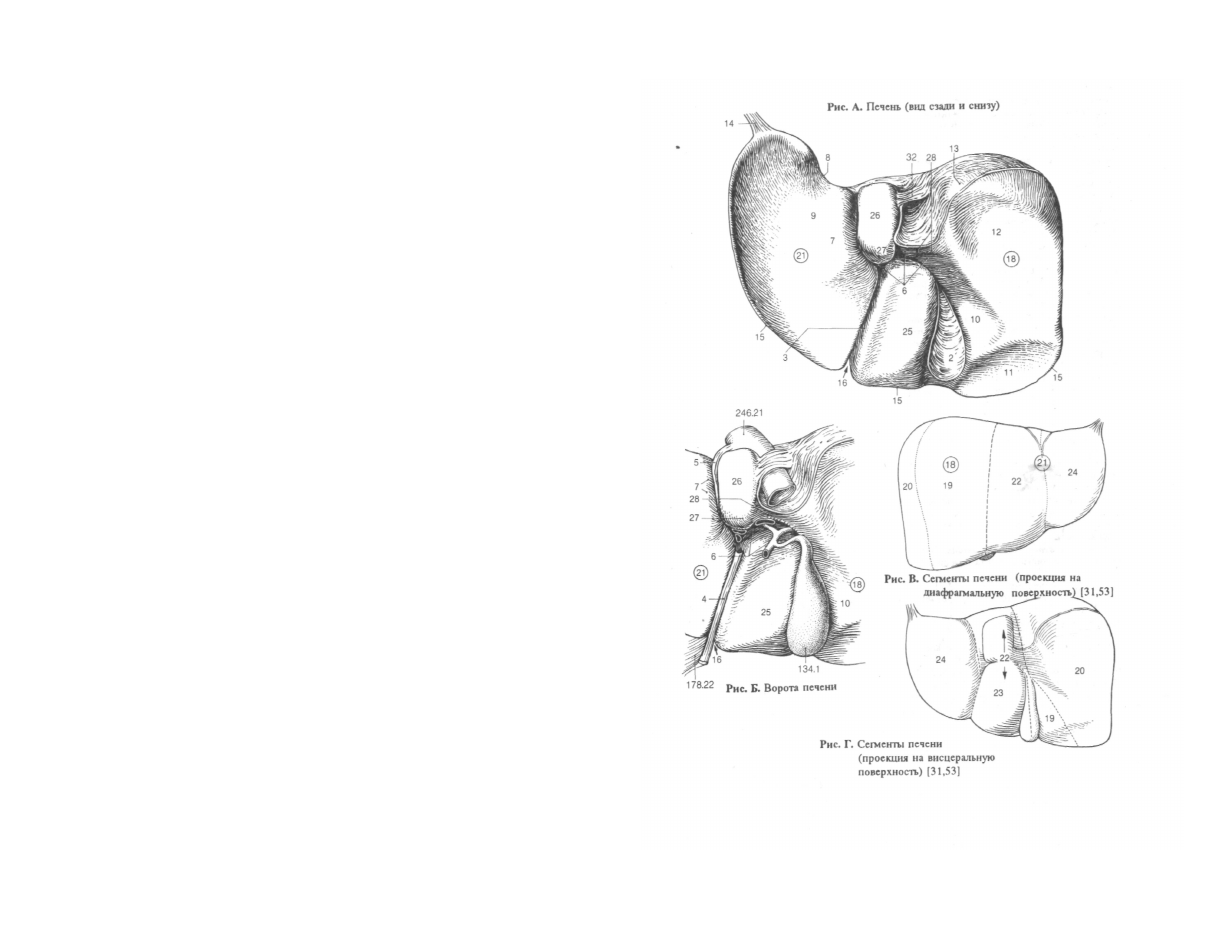

1 Висцеральная поверхность, facies visce-

ralis. Задненижняя вогнутая поверхность

печени, обращенная к внутренним органам.

2 Ямка желчного пузыря, fossa vesicae

biliaris. Расположена на висцеральной по­

верхности печени. Рис. А.

3 Щель круглой связки, fissura lig. teretis.

Находится на висцеральной поверхности и

содержит одноименную связку. Рис. А.

4 Круглая связка печени, lig. teres hepa­

tis. Соединительнотканный тяж, замещаю­

щий пупочную вену. Рис. Б.

5 Венозная связка (аранциеваХ lig- venosum

[[Arantii]]. Соединительнотканный тяж, за­

мещающий венозный проток. Рис. Б.

6 Ворота печени, porta hepatis. Углубление

между хвостатой и квадратной долями пе­

чени, в котором проходят собственная пе­

ченочная артерия, воротная вена и общий

печеночный проток. Рис. А, Б.

7 Сальниковый бугор, tuber omentale. Округ­

лое возвышение на висцеральной поверх­

ности левой доли печени слева от веноз­

ной связки. Рис. А,Б.

8 Пищеводное вдавление, impressio oesop-

hagea. Углубление на левой доле, соответ­

ствующее пищеводу. Рис. А.

9 Желудочное вдавление, impressio gastrica.

Находится на висцеральной поверхности

левой доли. Рис. А.

10 Двенадцатиперстно-кишечное (дуоде­

нальное) вдавление, impressio duodenal is.

Расположено на висцеральной поверх­

ности печени справа от шейки желчного

пузыря. Рис. А, Б.

11 Ободочно-кишечное вдавление, impres­

sio colica. Расположено на висцеральной

поверхности печени справа от желчного

пузыря. Рис. А.

12 Почечное вдавление, impressio renalis.

Расположено на висцеральной поверх­

ности правой доли печени. Продолжается

на внебрюшинное поле. Рис. А.

13 Надпочечниковое вдавление, impressio

suprarenalis. Находится на внебрюшинном

поле справа от нижней полой вены. Рис.

А.

14 [Фиброзный отросток печени, appendix

fibrosa hepatis]. Непостоянно присутствую­

щий соединительнотканный тяж у края ле­

вой доли печени. Рис. А.

15 Нижний край, margo inferior. Разделяет

диафрагмальную и висцеральную поверх­

ности печени. Рис. А.

16 Вырезка круглой связки, incisura lig.

teretis. Находится на нижнем крае печени.

Рис. А, Б.

17 Доли печени, lobi hepatis. Макроскопиче­

ски выделяют четыре доли, перечисленные

ниже.

18 Правая доля печени, lobus hepatis dexter.

Отделяется от левой доли линией, соеди­

няющей нижнюю полую вену и дно желч­

ного пузыря. Рис. А, Б, В.

19 Передний сегмент, segmentum anterius.

Рис. В, Г.

20 Задний сегмент, segmentum posterius.

Рис. В, Г.

21 Левая доля печени, lobus hepatis

sinisterEx. правой границей является линия,

соединяющая нижнюю полую вену и дно

желчного пузыря. Рис. А, Б, В.

22 Медиальный сегмент, segmentum

mediate. Рис. В, Г.

23 Квадратная часть, pars quadrata. Относит­

ся к квадратной доле печени. Рис. Г.

24 Боковой сегмент, segmentum laterale.

Рис. В, Г.

25 Квадратная доля, lobus quadratus. Нахо­

дится между желчным пузырем, круглой

связкой и воротами печени. Рис. А, Б.

26 Хвостатая доля, lobus caudatus. Расположе­

на между нижней полой веной, воротами

печени и венозной связкой. Рис. А, Б.

27 Сосочковый отросток, procesus papilla­

ris. Часть хвостатой доли, выступающая

вниз. Рис. А, Б.

28 Хвостатый отросток, processus

caudatus. Паренхиматозный перешеек меж­

ду хвостатой и правой долями печени кра-

ниальнее ворот печени. Рис. А, Б.

29 Серозная оболочка, tunica serosa. Брюши­

на, покрывающая печень. Состоит из одно­

слойного плоского эпителия (мезотелия).

30 Подсерозная основа, tela subserosa. Соеди­

нительнотканный слой под серозной обо­

лочкой.

31 Фиброзная оболочка, tunica fibrosa.

Плотно срастающаяся с паренхимой орга­

на соединительнотканная капсула. Особен­

но хорошо развита в области внебрюшин-

ного поля.

32 [[Связка полой вены, lig.venae cavae]].

Фиброзный тяж над нижней полой веной.

Рис. А.

ItfJ/ I/, ca

 I?.CL,4

/ir,гг. f/cj. /Afeffort

i^^.i

1/4

 9''CCL

 fet(M

Пищеварительная система

131

132

Пищеварительная система

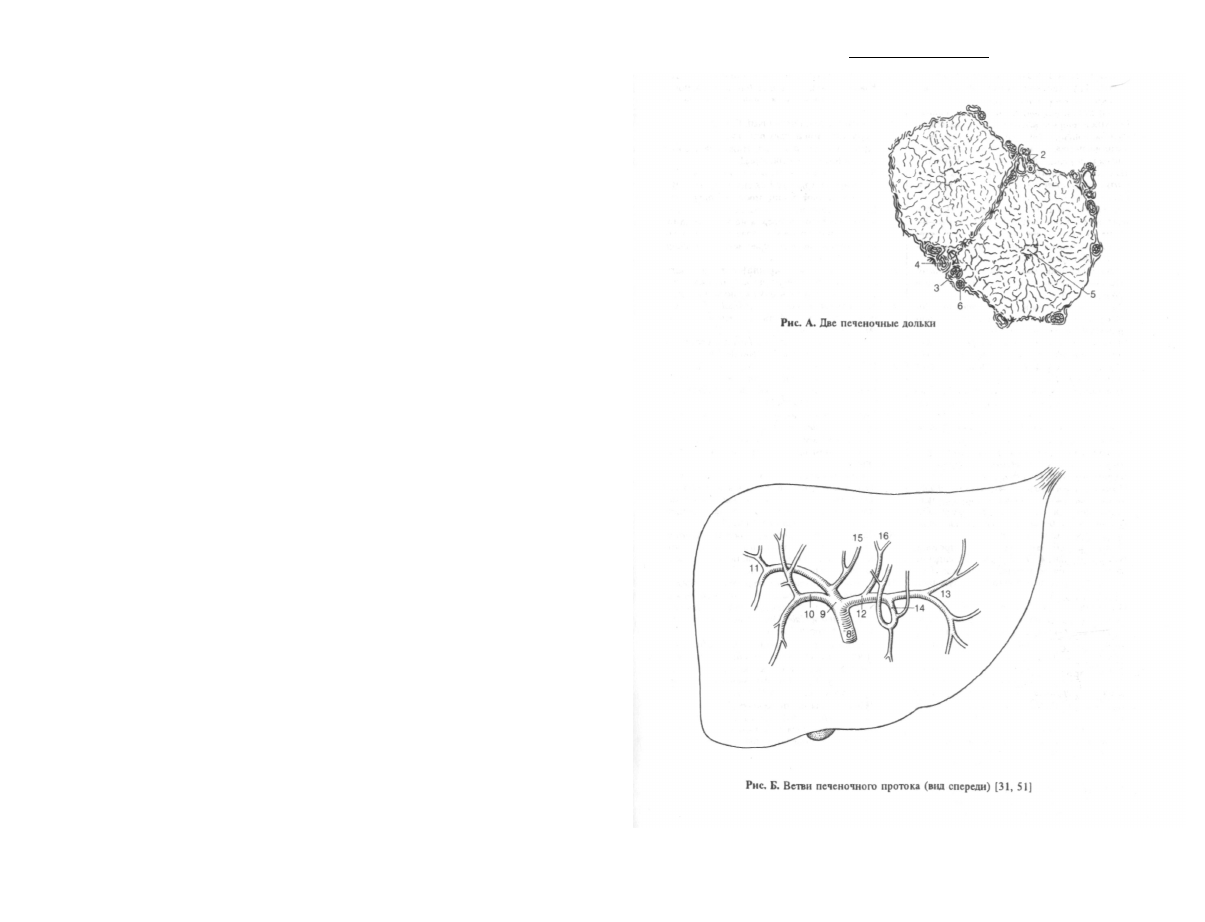

1 Дольки печени, lobuli heparis. Имеют 1 - 2

мм в диаметре. Рис. А.

2 Околососудистая фиброзная капсула, са-

psida fibrosa perivascularis. Соединительная

ткань, сопровождающая печеночные сосу­

ды и желчные протоки до их конечных

ветвей. Рис. А.

3 Междольковые артерии, аа. interlobula-

res. Ветви собственной печеночной арте­

рии между дольками печени. Рис. А.

4 Междольковые вены, vv. interlobidares.

Ветви воротной вены, расположенные

между дольками печени. Рис. А.

5 Центральные вены, vv. centrales. Вынося­

щие кровь сосуды, расположенные в цен­

тре печеночной дольки. Рис. А.

6 Междольковые проточки, ductuli interlo-

bulares. Содержащие желчь канальцы, рас­

положенные между дольками печени. Рис.

А.

7 Желчные проточки, ductuli biliferi. Распо­

ложены между рядами печеночных клеток

и являются начальным звеном желчевыво-

дящих путей.

8 Общий желчный проток, ductus hepaticus

communis. Формируется из правого и лево­

го печеночных протоков и продолжается

до места соединения с ductus cysticus. Рис.

Б.

9 Правый печеночный проток, ductus

hepaticus dexter. Отходит от правой доли

печени. Рис. Б.

10 Передняя ветвь, ramus anterior. Отходит от

переднего сегмента печени. Рис.Б. /

11 Задняя ветвь, ramus posterior. Берет на­

чало от заднего сегмента печени. Рис. Б.

12 Левый печеночный проток, ductus

hepaticus sinister. Начинается от левой доли

печени. Рис. Б.

13 Латеральная ветвь, ramus lateralis. Отхо­

дит от одноименного сегмента печени. Рис.

Б.

14 Медиальная ветвь, ramus medialis. Берет

начало от одноименного сегмента печени.

Рис.Б.

15 Правый проток хвостатой доли, ductus

lobi caudati dexter. Начинается от правой

половины хвостатой доли и обычно впада­

ет в правый печеночный проток. Рис. Б.

16 Левый проток хвостатой доли, ductus lobi

caudati sinister. Начинается от левой поло­

вины хвостатой доли и обычно присоеди­

няется к левому печеночному протоку. Рис.

Пищеварительная система

133

134

Пищеварительная и дыхательная системы

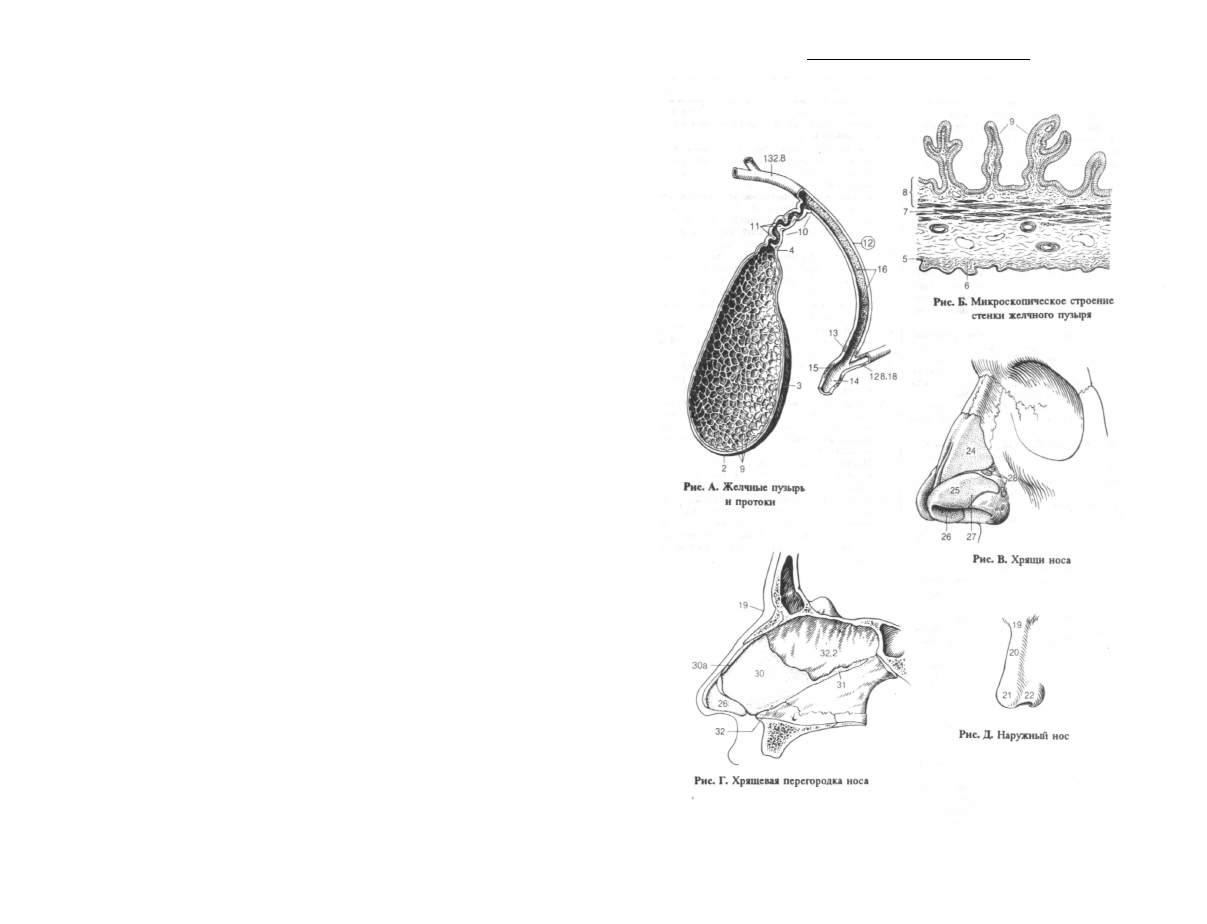

1  Ж Е Л Ч Н Ы Й ПУЗЫРЬ, vesica biliaris

(fellea). Грушевидной формы образование,

длиной 8 - 12 см. Рис. А.

2 Дно желчного пузыря, fundus ves. biliaris.

Округлой формы слепой конец желчного

пузыря, направленный каудально. Рис. А.

3 Тело желчного пузыря, corpus ves.biliaris .

Находится между дном и шейкой. Рис. А.

4 Шейка желчного пузыря, collum ves.bi­

liaris. Продолжается в пузырный проток.

Рис. А.

5 Серозная оболочка, tunica serosa. Перито-

неальный покров желчного пузыря. Рис. Б.

6 Подсерозная основа, tela subserosa. Соеди­

нительная ткань, расположенная под се­

розной оболочкой. Рис. Б.

7 Мышечная оболочка , tunica muscularis.

Образована неисчерченными мышечными

волокнами. Рис. Б.

8 Слизистая оболочка, tunica mucosa. Со­

стоит из однослойного высокого цилин­

дрического эпителия. Рис. Б.

9 Складки слизистой оболочки, plicae muco­

sae. Выступают в просвет пузыря, в ре­

зультате чего его поверхность приобретает

ячеистый вид. Рис. А, Б.

10 Пузырный проток, ductus cysticus. Вы­

водной проток желчного пузыря, который

соединяется с общим печеночным прото­

ком и образует общий желчный проток.

Рис. А.

11 Спиральная складка, plica spiralis. На­

ходится в шейке желчного пузыря и пу­

зырном протоке. Рис. А.

12 Общий желчный проток, ductus

choledochus (biliaris). Образуется из общего

печеночного и пузырного протоков. От­

крывается на большом сосочке двенадца­

типерстной кишки. Рис. А.

13 Сфинктер общего желчного протока,

nusphincter ductus choledochi. Утолщение

кругового слоя мышечной оболочки. Рас­

положен перед печеночно-поджелудочной

ампулой. Рис. А.

14 Печеночно-поджелудочная ампула, am­

pulla hepatopancreatica. Расширение в стен­

ке двенадцатиперстной кишки после сое­

динения общего желчного протока и ductus

pancreaticus. Рис. А.

15 Сфинктер печеночно-поджелудочной ампу­

лы (сфинктер ампулы), т. sphincter

ampullae hepatopancreaticae (m. sphincter

ampullae). Утолщение циркулярного слоя

мышечной оболочки вокруг ампулы (сфин­

ктер Одни). Рис. А.

16 Железы желчных протоков, glL mucosae

biliares. Имеют трубчато-альвеолярное

строение и расположены в слизистой обо­

лочке. Рис. А.

17 ДЫХАТЕЛЬНЫЙ АППАРАТ (ДЫХА­

ТЕЛЬНАЯ СИСТЕМА), apparatus respi-

ratorius (systema respiratorium).

18 НАРУЖНЫЙ HOC, nasus extemus. Рис. Д
19 Корень носа, radix nasi (nasalis). Располо­

жен в верхней части лица, между глазни­

цами. Рис. Г, Д

20 Спинка носа, dorsum nasi. Рис. Д
21 Верхушка носа, apex nasi. Рис. Д
22 Крылья носа, aide nasi. Нижними краями

ограничивают ноздри. РисД

23 Хрящи носа, cartilagines nasi (nasalis).

Формируют хрящевой скелет носа. Рис. В.

24 [Латеральный хрящ носа, cartilago nasi

lateralis]. Долгое время рассматривался как

часть перегородки носа, а не как две само­

стоятельные хрящевые пластинки, каждая

из которых частично срастается с cartilago

septi nasi. Рис. В.

25 Большой хрящ крыла, cartilago alaris

major. Имеет форму крючка. Окружает но­

здри и формирует верхушку носа. Рис. В.

26 Медиальная ножка, crus mediate. Образует

передненижнюю часть хрящевой перего­

родки носа. Рис. В, Г.

27 Латеральная ножка, crus laterale. Окружает

ноздрю с латеральной стороны. Рис. В.

28 Малые хрящи крыльев, cartilagines ala-

res minores. Обособленные хрящевые плас­

тинки небольших размеров, дополняющие

' большой хрящ носа. Рис. В.

29 Добавочные носовые хрящи, carti­

lagines nasales accessoriae. Расположены

между хрящом перегородки носа и боль­

шим хряшом крыла. Встречаются непосто­

янно.

30 Хрящ перегородки носа, cartilago septi

nasi. Стмостоятельная широкая хрящевая

пластинка в составе перегородки носа ме­

жду перпендикулярной пластинкой решет­

чатой кости и сошником. Рис. Г.

30а Латеральный отросток, processus lateralis.

Отходит от заднелатерального края хряща

перегородки носа и срастается с лате­

ральным хрящом носа. Рис. Г.

31 Задний (клиновидный) отросток, processus

posterior (sphenoidalis). Расположен между

сошником и перпендикулярной пластин­

кой os sphenoidale. Иногда доходит до кли­

новидной кости. Рис. Г.

32 Сошниково-носовой [[Якобсона]]

хрящ, cartilago vomeronasalis. [[Jacobson]].

Узкая хрящевая полоска, которая находит­

ся между нижним фрагментом cartilago

septi nasi и сошником. Рис. Г.

33 [[Подвижная часть перегородки носа, pars

mobilis sepri nasi]]. Передненижняя часть

перегородки носа, образованная медиаль­

ной ножкой большого хряща крыла.

Пищеварительная и дыхательная системы

135

136

Дыхательная система

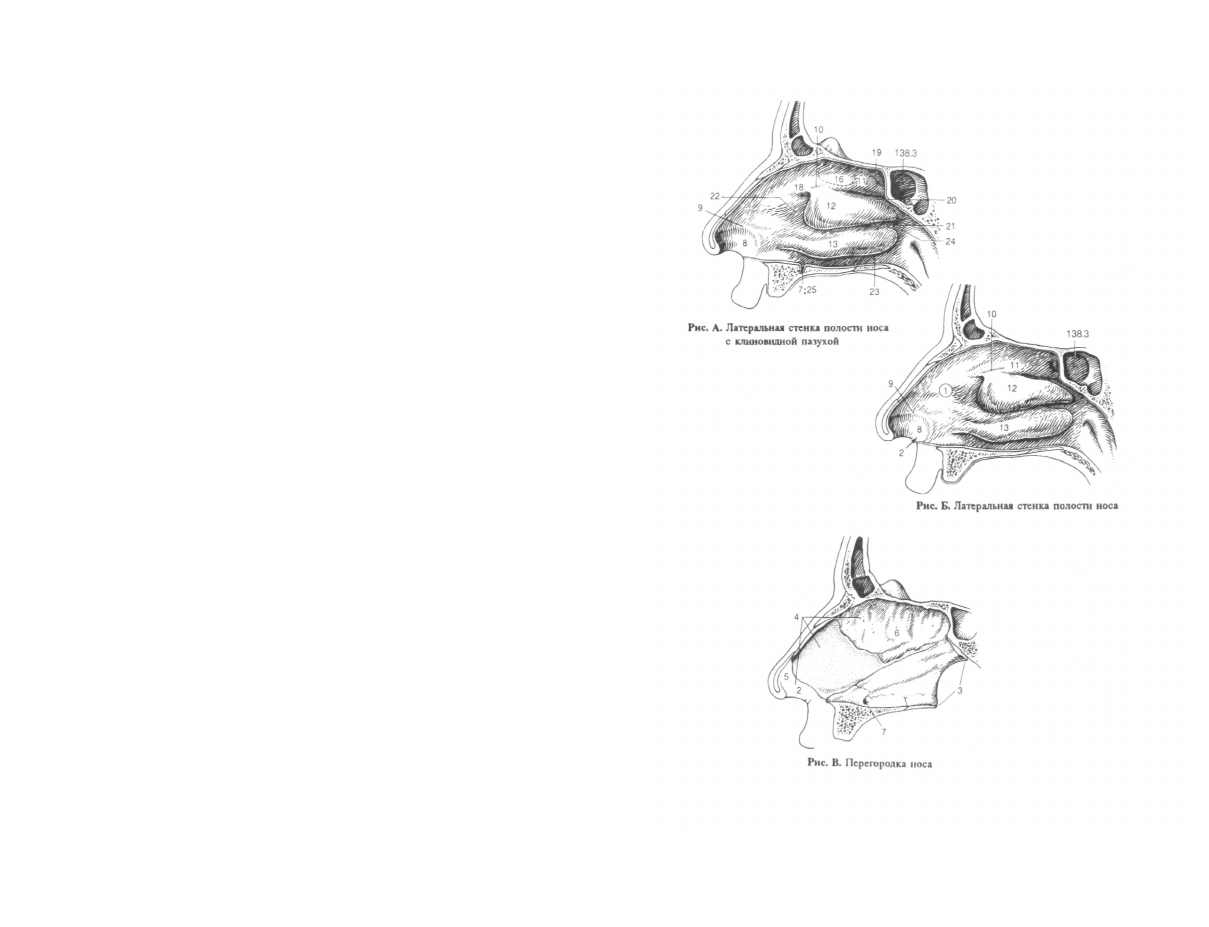

1 ПОЛОСТЬ НОСА, cavitas nasalis. Рис. А,

- Б, В.
2 Ноздри, nares. Ограничены нижним кра­

ем крыльев и перегородкой носа. Рис. Б, В.

3 Хоаны, choanae. Отверстия, через кото­

рые полость носа сообщается с носовой

частью глотки. Рис. В.

4 Перегородка носа, septum nasale. Со­

стоит из костной, хрящевой и перепонча­

той частей. Рис. В.

5 Перепончатая часть, pars membranacea.

Находится у верхушки носа. Рис. В.

6 Костная часть, pars ossea. Образована

перпендикулярной пластинкой решетчатой

кости и сошником. Рис. В.

7 Сошниково-носовой [[Якобсона]]

орган, organum vomeronasale [[Jacobson]j.

Слепой мешок, расположенный над резцо­

вым каналом. Представляет собой рудимен­

тарный добавочный орган обоняния. Рис.

А, В.

8 Преддверие носовой полости, vestibulum

nasi (nasale). Передний отдел полости носа,

простирающийся до limen nasi. Покрыт

многослойным плоским неороговевающим

эпителием, который после порога полости

носа становится реснитчатым. Рис. А, Б.

9 Порог полости носа, limen nasi. Гребень,

образованный краем большого хряща кры­

ла. Рис. А, Б.

10 Обонятельная борозда, sulcus olfactonus.

Расположена выше основания средней но­

совой раковины. Рис. А, Б.

11 Верхняя носовая раковина, concha nasa­

lis superior. Находится спереди от клино­

видной пазухи. Рис. А, Б.

12 Средняя носовая раковина, concha nas­

alis media. Под ней открывается большин­

ство отверстий околоносовых пазух. Рис.

А, Б.

13 Нижняя носовая раковина, concha nasalis

inferior. Самая длинная раковина, которая

прикрывает отверстие носослезного прото­

ка. Рис. А, Б.

14 [[Слизистая оболочка носа, tunica mucosa

nasi]}. Покрыта многорядным цилиндриче­

ским реснитчатым эпителием с бокаловид­

ными клетками.

15 Дыхательная область, regio respiratona.

Часть слизистой оболочки носа кроме

regio olfactoria.

16 Обонятельная область, regio olfactoria.

Имеет радиус около 1 см, Расположена на

латеральной стенке полости носа книзу от

lamina cribrosa, а также в верхних отделах

перегородки. Слизистая оболочка этой об­

ласти содержит обонятельные клетки. Рис.

А.

16а Носовые (обонятельные) железы, glandulae

nasales. Главным образом трубчато-атьвео-

лярные серозные железы. Выделяемый ими

секрет смачивает обонятельные реснички и

способствует восприятию обонятельных

раздражений.

17 Пещеристое венозное сплетение раковин,

plexus cavernosi concharum. Расположено

преимущественно в области нижней носо­

вой раковины.

18 Валик носа, agger nasi. Небольшое воз­

вышение спереди средней носовой рако­

вины. Остаток добавочной носовой рако­

вины Рис. А.

19 Клиновидно-решетчатое углубление, re-

cessus sphenoethmoidalis. Находится над

верхней носовой раковиной между перед­

ней стенкой клиновидной пазухи и верх­

ней стенкой полости носа. Рис. А.

20 Верхний носовой ход, meatus nasi

superior. Располагается под соответствую­

щей носовой раковиной. Рис. А

21 Средний носовой ход, meatus nasi medius.

Находится между средней и нижней носо­

выми раковинами. Рис. А.

22 Преддверие среднего хода, atrium

meatus medii. Лежит спереди от средней и

выше нижней носовых раковин. Рис. А.

23 Нижний носовой ход, meatus nasi inferior.

Расположен между нижней носовой рако­

виной и дном носовой полости. Рис. А

23а Апертура носослезного протока, apertura

ductus nasolacrimalis. Отверстие одноимен­

ного протока, снабженное складкой сли­

зистой оболочки, выполняющей функцию

заслонки. См. 368.23.

24 Носоглоточный проход, meatus nasopha-

ryngeus. Место соединения трех носовых

ходов позади носовых раковин. Рис. А.

25 [Резцовый проток, ductus incisivus]. Сле­

пой мешок на дне носовой полости, рас­

положенный возле перегородки носа, при­

мерно на 2 см кзади от наружного носово­

го отверстия. Присутствует непостоянно.

Рис. А.

138

Дыхательная система

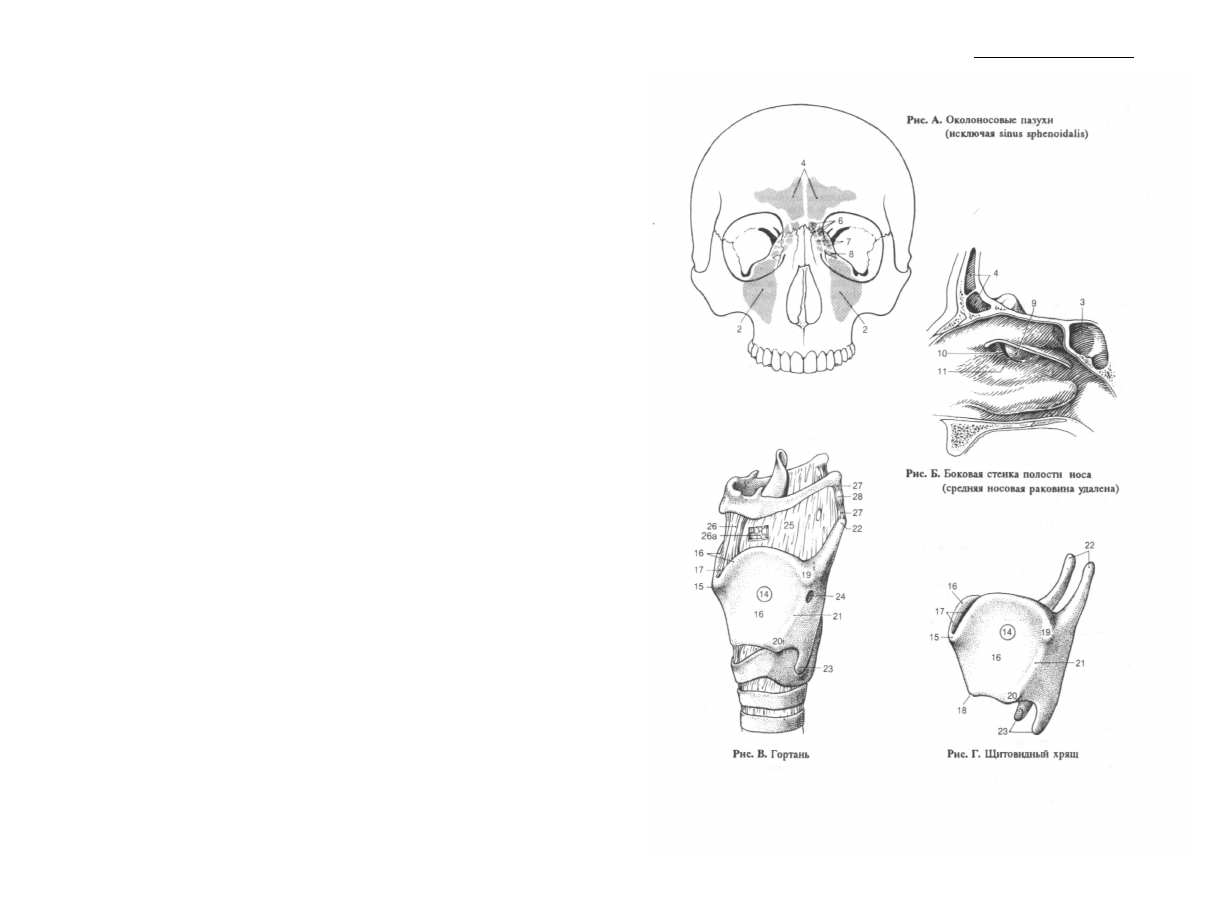

1 ОКОЛОНОСОВЫЕ ПАЗУХИ, sinus ра-

ranasales. Рис. А, Б.

2 Верхнечелюстная пазуха, sinus maxillaris.

Расположена книзу от глазницы и лате-

ральнее полости носа. Открывается в сред­

ний носовой ход. Рис. А.

3 Клиновидная пазуха, sinus sphenoidalis.

Парная воздухоносная полость в теле кли­

новидной кости. Локализуется над носо­

глоточным проходом кзади от клиновидно-

решетчатого углубления, с которым она

сообщается. Рис. Б

4 Лобная пазуха, sinus frontalis. Находится

внутри чешуи, а также нередко заходит в

глазничную часть лобной кости. Откры­

вается под средней носовой раковиной.

Рис. А, Б.

5 Пазухи решетчатой кости, sinus ethmoi-

dales. Система воздухоносных ячеек разме­

ром с горошину между носовой полостью

и глазницей. Состоит из трех частей.

6 Передние пазухи, sinus anteriores. От­

крываются под средней носовой ракови­

ной. Рис. А.

7 Средние пазухи, sinus medii. Откры­

ваются под средней носовой раковиной.

Рис. А.

8 Задние пазухи, sinus posteriores. Откры­

ваются под верхней носовой раковиной.

Рис. А.

9 Большой решетчатый пузырек, bulla

ethmoidalis. Выпячивание средней решетча­

той пазухи, расположенное под нижней

носовой раковиной. Рудиментарная носо­

вая раковина . Рис. Б.

10 Решетчатая воронка, infundibulum ethmoi­

dal. Углубление под средней носовой ра­

ковиной спереди большого решетчатого

пузырька, в которое открываются верхне­

челюстная и лобные пазухи. Рис. Б.

11 Полулунная расщелина, hiatus semilu­

naris. Серповидная щель между решетчатой

воронкой и крючковидным отростком. Рис.

Б.

12 ГОРТАНЬ, larynx. Лежит между глоткой и

трахеей. Рис. В.

13 Хрящи и суставы гортани, cartilagines

et articulationes laryngeales.

14 Щитовидный хрящ, cartilago thyroidea.

Самый большой из хрящей гортани. Рис.

В, Г.

15 Выступ гортани, prominentia laryngea. Воз­

вышение по средней линии шеи, образо­

ванное щитовидным хрящом. Лучше выра­

жено у мужчин (Адамово яблоко). Рис. В,Г.

16 Пластинка правая/левая, lamina dextra/-

sinistra. Боковые пластинки щитовидного

хряща, соединяющиеся по средней линии

подобно носу корабля. Рис. В, Г.

17 Верхняя щитовидная вырезка, incisura

thyroidea superior. Расположена по средней

линии между пластинками щитовидного

хряща. Рис. В, Г.

18 Нижняя щитовидная вырезка, incisura

thyroidea inferior. Расположена по средней

линии у нижнего края щитовидного хряща.

Рис. Г.

19 Верхний щитовидный бугорок, tuberculum

thyroideum superior. Расположен на наруж­

ной поверхности пластинки щитовидного

хряща у верхнего конца косой линии. Рис.

В, Г.

20 Нижний ицгговидный бугорок, tuberculum

thyroideum inferius. Небольшое возвышение

у нижнего конца косой линии. Рис. В, Г.

21 Косая линия, Itnea obliqua. Диагональный

гребень на наружной поверхности щи­

товидного хряща для прикрепления груди-

но-щитовидной, щитоподъязьгчной мышц и

нижнего констриктора глотки. Рис. В, Г.

22 Верхний рог, соти superius. Верхний от­

росток щитовидного хряща. Место при­

крепления щитоподъязьгчной связки. Рис.

В, Г. '

23 Нижний рог, соти inferius. Отходит вниз

от заднего края пластинок щитовидного

хряща и участвует в сочленении с перстне­

видным хрящом. Рис. В, Г.

24 [Щитовидное отверстие, foramen thyroi­

deum]. Расположено в пластинке щитовид­

ного хряща книзу от tuberculum thyroideum

superius и иногда содержит верхние гор­

танные артерию и вену. Присутствует не­

постоянно Рис. В.

25 Щитоподъязычная мембрана, membrana

thyrohyoidea. Соединяет верхнезадний край

подъязычной кости и щитовидный хрящ

Содержит большое количество эластиче­

ских волокон. Рис.В.

26 Срединная щитоподъязычная связка,

lig.thyrohyoideum medianum. Расположенное

по средней линии утолщение щитоподъ-

язычной мембраны. Содержит большое ко­

личество эластических волокон. Рис. В.

26а Преднадгортанниковое жировое тело,

corpus adiposum praeepiglotticum. Располо­

жено между надгортанником, щитоподъ-

язычной мембраной и подъязычно-надгор­

танной связкой. Рис. В. См. с.143, рис. В.

27 Латеральная щитоподъязычная свя­

зка, lig. thyrohyoideum laterale. Соединяет

верхний рог щитовидного хряща с задним

концом большого рога подъязычной кости.

Является боковым утолщением щитоподъ­

язьгчной мембраны. Рис. В

28 Зерновидный хрящ, cartilago triticea. Разме­

ром с пшеничное зерно эластический хрящ

внутри щитоподъязьгчной связки. Рис. В.

Дыхательная система 139

140

Дыхательная система

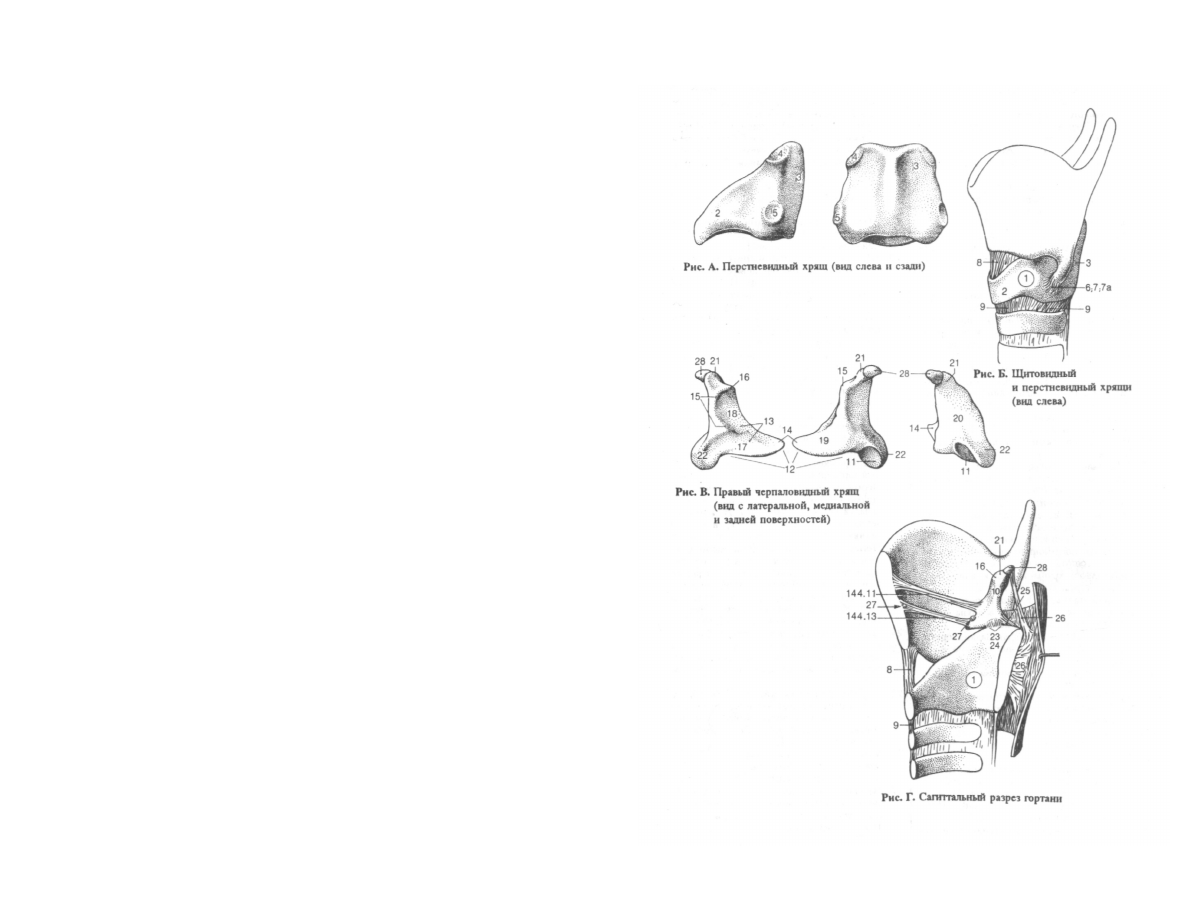

1 Перстневидный хрящ, carrilago cricoi-

dea. Расположен у начала трахеи и сочле­

няется со щитовидным хрящом. Рис. А, Б,

Г.

2 Дуга перстневидного хряща, arcus carri-

laginis cricoideae. Формирует переднюю и

боковую части хряща. Рис. А, Б.

3 Пластинка перстневидного хряща, lamina

cartilaginis cricoideae. Обращена назад. Рис.

А, Б.

4 Черпаловидная суставная поверх­

ность, facies articularis arytenoidea. Косо

ориентированная, овальной формы фасет­

ка, расположенная латерально на верхнем

крае пластинки перстневидного хряща.

Рис. А.

5 Щитовидная суставная поверхность,

facies articularis thyroidea. Несколько вы­

ступающая суставная фасетка в месте сое­

динения дуги и пластинки перстневидного

хряща у его нижнего края. Рис. А.

6 Перстнещитовидный сустав, arriculatio cri-

cothyroidea. Сочленение между одноимен­

ными хрящами. В суставе осуществляется

вращение нижних рогов щитовидного хря­

ща вокруг оси, соединяющей оба сустава, а

также незначительные скольжения перст­

невидного хряща относительно щитовидно­

го. Рис. Б.

7 Перстнещитовидная суставная кап­

сула, capsula articularis crycothyroidea. Рис.

Б.

7а Рожково-перстневидная связка, lig. ce-

ratocricoideum. Утолщение капсулы, огра­

ничивающее движения. Рис. Б

8 Срединная перстнещитовидная свя­

зка, lig. cricothyroideum medianum. Толстый

вертикально ориентированный тяж, распо­

ложенный по средней линии между щито­

видным и перстневидным хрящами. Рис. Б,

Г.

9 Перстнетрахеальная связка, lig. cricotra-

cheale. Расположена между перстневидным

хрящом и первым кольцом трахеи. Содер­

жит эластические волокна. Рис. Б, Г.

10 Черпаловидный хрящ, carrilago ary­

tenoidea. Имеет пирамидную форму и на­

ходится сверху от перстневидного хряща.

Рис. В, Г.

11 Суставная поверхность, facies articularis.

Имеет вогнутую форму. Расположена под

мышечным отростком на основании черпа-

ловидного хряща и предназначена для со­

членения с перстневидным хрящом. Рис. В.

12 Основание черпаловидного хряща, basis

cartilaginis arytenoideae. Обращено вниз.

Рис. В.

13 Переднелатеральная поверхность, facies

anterolateralis. Место прикрепления мышц.

Рис. В.

14 Голосовой отросток, processus vocalis. На­

правлен вперед. Место прикрепления голо­

совой связки. Рис. В

15 Дугообразный гребешок, crista arcuata. На­

чинается между продолговатой и треуголь­

ной ямками, огибает последнюю и закан­

чивается у холмика. Рис. В.

16 Холмик, colliculus. Небольшое возвышение

на конце дугообразного гребешка. Рис.В, Г.

17 Продолговатая ямка, fovea oblonga. Углуб­

ление в передненижнем отделе спереди

facies anterolateralis. Место прикрепления

щиточерпаловидной мышцы. Рис.В.

18 Треугольная ямка, fovea triangularis. Распо­

ложена над продолговатой ямкой. Запол­

нена железами. Рис. В

19 Медиальная поверхность, facies medialis.

Рис. В.

20 Задняя поверхность, facies posterior. Рис.

В.

21 Верхушка черпаловидного хряща, apex

cartilaginis arytenoideae. Изогнута кзади.

Рис. В, Г.

22 Мышечный отросток, processus muscularis.

Место прикрепления задней и латеральной

перстнечерпаловидных мышц. Направлен

назад и латерально. Рис. В.

23 Перстнечерпаловидный сустав, arriculatio

cricoarytenoidea. Сочленение между однои­

менными хрящами. В нем возможны вра­

щения черпаловидного хряща вокруг вер­

тикальной оси и скольжение в стороны, в

результате чего изменяется расстояние ме­

жду двумя хрящами. Рис. Г.

24 Перстнечерпаловидная суставная

сумка, capsula articularis cricoarytenoidea.

Находится между черпаловидным и перст­

невидным хрящами, имеет небольшую

толщину и слабо натянута. Рис. Г.

25 Перстнечерпаловидная связка, lig.

cricoarytenoideum. Соединяет одноименные

хрящи, содержит эластичные волокна, ог­

раничивает движение черпаловидного хря­

ща кпереди. Рис. Г.

26 Перстнеглоточиая связка, lig. crico-

pharyngeum. Фиброзный тяж, который на­

чинается от рожковидного хряща, при­

крепляется к задней поверхности пластин­

ки перстневидного хряща и продолжается

в стенку глотки, располагаясь под слизис­

той оболочкой. Рис. Г.

27 [Сесамовидный хрящ, carrilago sesamoi-

dea]. Небольшие эластические хрящи в пе­

реднем отделе голосовой связки и вблизи

места ее прикрепления к черпаловидному

хрящу. Рис. Г.

28 Рожковидный хрящ [[Санториниев

хрящ]], carrilago comiculata [[Santorini]].

Расположен на верхушке черпаловидного

хряща. Рис. В, Г.

29 Рожковидный бугорок, tuberculutn corni-

culatum. Покрытое слизистой оболочкой

возвышение у верхушки черпаловидного

хряща, соответствующее одноименному

хрящу. См. 142.9.

142

Дыхательная система

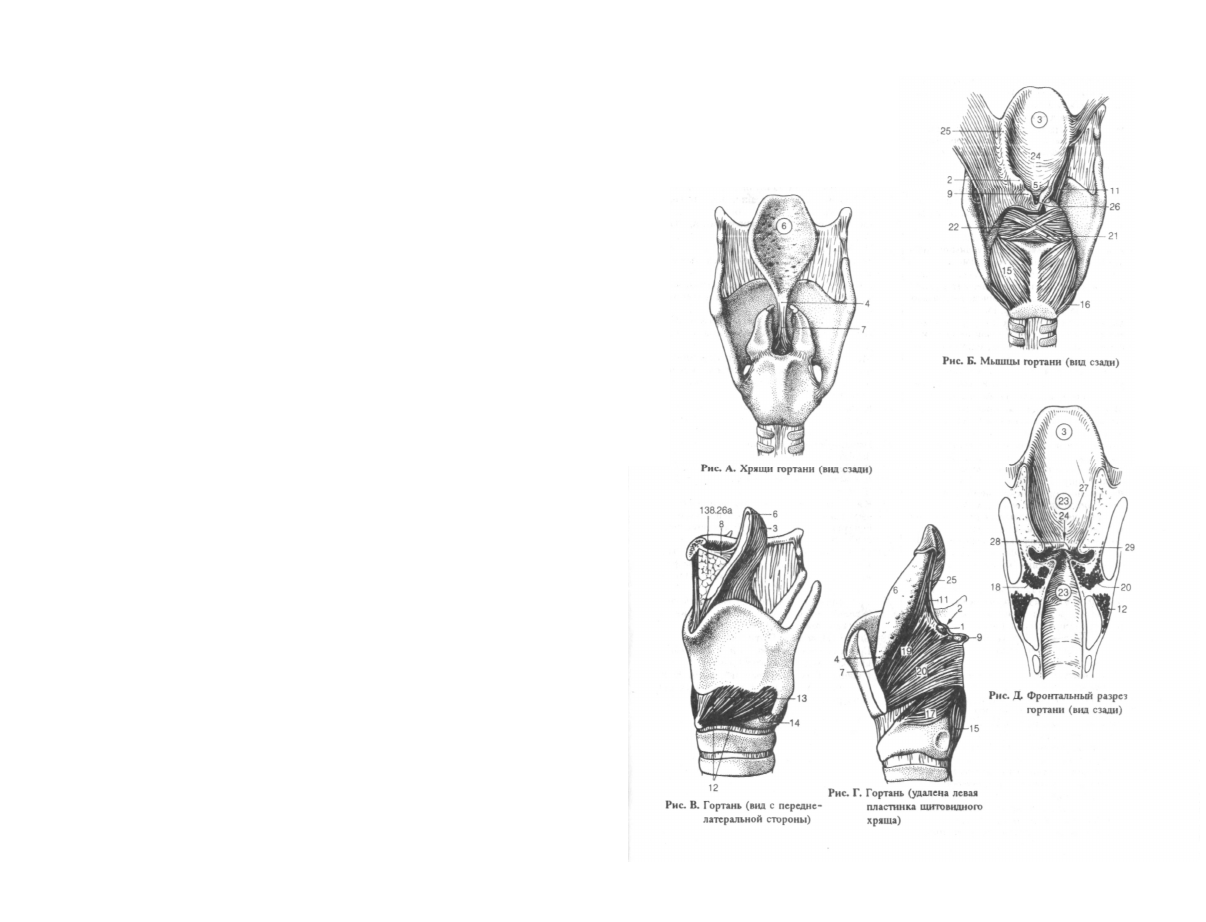

1 Клиновидный хрящ, cartilago cuneifor-

mis. Располагается в толще черпалонадгор-

танной складки. Рис. Г

2 Клиновидный бугорок, tuberculum cunei-

forme. Возвышение черпалонадгортанной

складки над клиновидным хрящом. При

отсутствии хряща бугорок образован скоп­

лением слизистых желез. Рис. Б, Г.

3 Надгортанник, epiglottis. Тонкая подко­

вообразная пластинка. Рис. Б, В, Д.

4 Стебелек надгортанника, petiolus epiglo-

ttidis. Направлен вниз и прикрепляется к

щитовидному хрящу. Рис. А, Г.

5 Надгортанный бугорок, tubercidum epiglo-

tticum. Находится на задней поверхности

слизистой оболочки над стебельком. Рис.

Б.

6 Надгортанный хрящ, cartilago epiglottica.

Составляет основу надгортанника и обра­

зован эластическим хрящом. Рис. А, В, Г

7 Щитонадгортанная связка, lig. thyroe-

piglotticum. Фиксирует стебелек надгортан­

ника к задней поверхности щитовидного

хряща. Рис. А, Г.

8 Подъязычно-надгортанная связка, lig.

hyoepiglotticum. Находится между подъ­

язычной костью и надгортанником. Рис. В

9 Рожковидный бугорок, tubercidum comi-

culatum. Возвышение слизистой оболочки

над одноименным хрящом. Рис. Б, Г.

10 Мышцы гортани, тт. laryngis. Рис. Б,

В.Г.Д

11 [[Черпалонадгортанная мышца, тагуе-

piglotticus]]. Часть косой черпаловидной

мышцы. См. 21а. Рис. Б, Г

12 Перстнещитовидная мышца, т. crico-

thyroideus. Н: переднелатеральная поверх­

ность перстневидного хряща. П: нижний

край внутренней и наружной поверхностей

пластинки щитовидного хряща. Ф: натяги­

вает голосовую связку за счет смещения

щитовидного хряща вперед и вниз. Инн.:

верхний гортанный нерв. Рис. Д

13 Прямая часть, pars recta. Передние, ори­

ентированные вертикально волокна перст-

нещитовидной мышцы. Рис. В.

14 Косая часть, pars obliqua. Задние, ориен­

тированные горизонтально волокна m.cri-

cothyroideus. Рис. В.

15 Задняя перстнечерпаловидная мышца, т.

cricoarytenoideus posterior. H: задняя по­

верхность пластинки перстневидного хря­

ща. П: мышечный отросток черпаловидно-

го хряща. Ф: расширяет голосовую щель за

счет поворота голосовых отростков лате-

рально и вверх. Инн.: возвратный гортан­

ный нерв. Рис. Б, Г.

16 [Рожково-перстневидная мышца, nucerato-

cricoideus]. Присутствует непостоянно. Н:

нижний рог щитовидного хряша. П: ниж­

ний край перстневидного хряща. Инн.:

возвратный гортанный нерв. Рис.Б.

17 Латеральная перстнечерпаловидная мы­

шца, nucricoarytenoideus lateralis. H: верх­

ний край дуги перстневидного хряща. П:

мышечный отросток черпаловидного хря­

ща. Ф: участвует в сужении голосовой ще-

ли.Инн.: возвратный гортанный нервРис. Г

18 Голосовая мышца, т. vocalis. Н: внутрен­

няя поверхность пластинки щитовидного

хряща вблизи средней линии. П: голосовой

отросток и продолговатая ямка черпало­

видного хряща. Ф: изменяет степень натя­

жения голосовой связки. Инн.: возвратный

гортанный нерв. Рис. Д

19 [[Щитовиднойадгортанная мышца, т.

thyroepiglotticus]]. Часть щиточерпаловид-

ной мышцы. См. 20а. Рис. Г.

20 Щиточерпаловидная мышца, mthyroary-

tenoideus. H: внутренняя поверхность плас­

тинки щитовидного хряща. П: мышечный

отросток и латеральная поверхность чер­

паловидного хряща. Ф: участвует в суже­

нии голосовой щели. Инн.: возвратный

гортанный нерв. Рис. Г, Д

20а Щитонадгортанная часть, pars thyroe-

piglottica. H.: внутренняя поверхность плас­

тинки щитовидного хряща. П: надгортан­

ник и четырехугольная мембрана. Инн.:

возвратный гортанный нерв. Рис. Г. См. 11

21 Косая черпаловидная мышца, т. агу-

tenoideus obliquus. H: задняя поверхность

мышечного отростка. П: верхушка проти­

воположного черпаловидного хряща. Ф:

суживает голосовую щель за счет сближе­

ния черпаловидных хрящей. Инн.: возврат­

ный гортанный нерв. Рис. Б.

21а Черпалонадгортанная часть, pars arye-

piglottica. Лежит в толще одноименной

складки слизистой оболочки. Н: верхушка

черпаловидного хряща . П: край надгор­

танника. Ф: опускает надгортанник. См. 11.

22 Поперечная черпаловидная мышца, т.

arytenoideus transversus. H: задняя поверх­

ность черпаловидного хряща. П: черпало-

видный хрящ контрлатеральной стороны.

Ф: участвует в сужении голосовой щели за

счет сближения черпаловидных хрящей.

Инн.: возвратный гортанный нерв. Рис. Б.

23 Полость гортани, cavitas laryngis. Рис. Д
24 Вход в гортань, aditns laryngis. Ограничен

надгортанником, черпалонадгортанными

складками и межчерпаловидной вырезкой.

Рис. Б, Д

25 Черпалонадгортанная складка, plica

aryepiglottica. Расположена над одноимен­

ной мышцей и соединяет верхушку черпа­

ловидного хряща с латеральным краем над­

гортанника. Рис. Б, Г.

26 Межчерпаловидная вырезка, incisura

interarytenoidea. Щель между верхушками

черпаловидных хрящей. Рис. Б.

27 Преддверие гортани, vestibulum laryngis.

Верхняя часть полости гортани между adi-

tus laryngis и складками преддверия. Рис. Д

28 Щель преддверия, rima vestibuli. Haxo-

Дыхательная система

143

дится между складками преддверия. Рис. Д

29 Складка преддверия [желудочка],

plica vestibularis [ventricularis]. Образована

^ одноименной связкой, лежит между желу­

дочком гортани и преддверием. Рис. Д

29а Промежуточная полость гортани, cavit­

as laryngis intermedia. Находится между

складками преддверия и голосовыми склад­

ками.

144

Дыхательная система

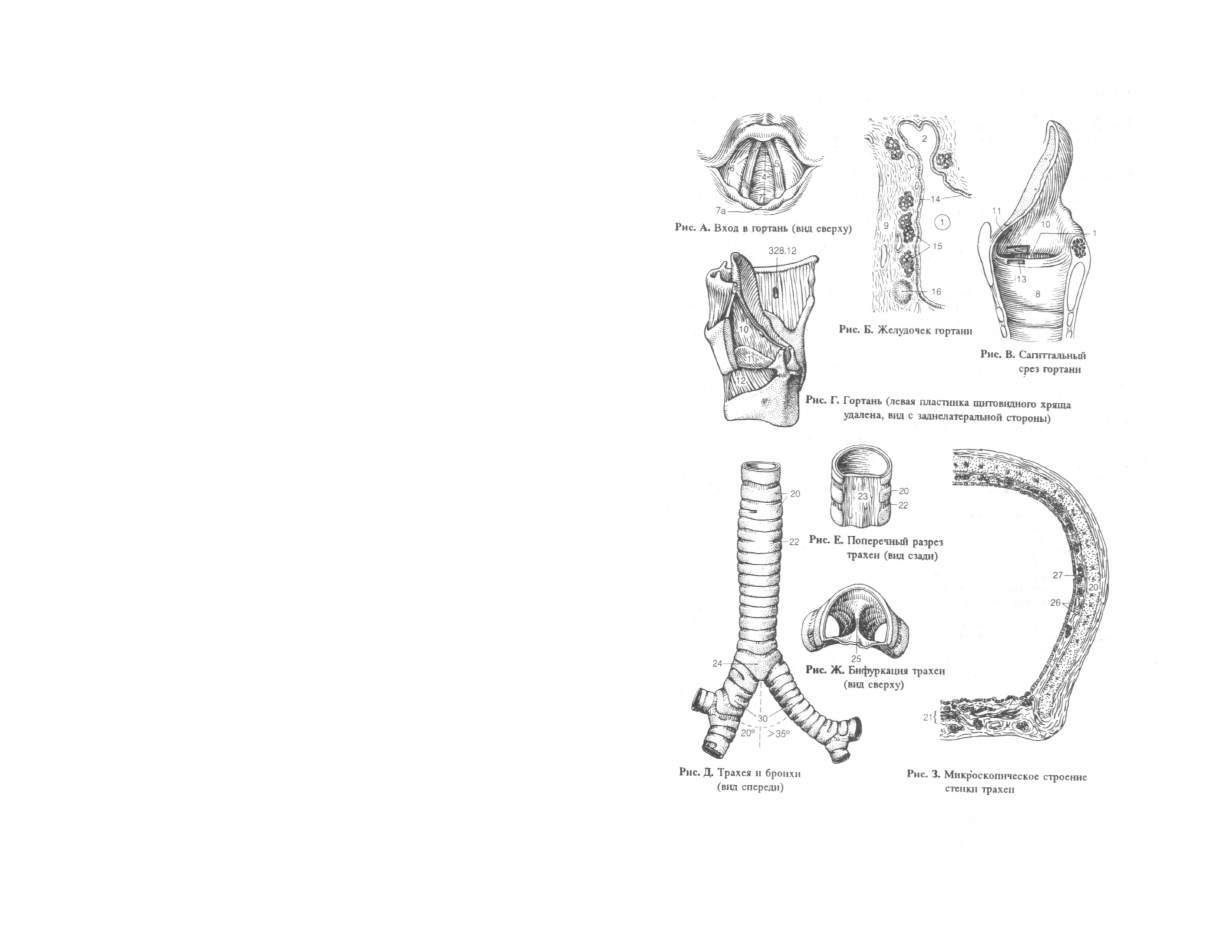

1 Желудочек гортани [[морганиев]],

ventriculus laryngis [[Morgagni]]. Боковой

карман между складкой преддверия и голо­

совой складкой. Рис. Б, В, Г.

2 Мешочек гортани, sacculus laryngis

[[appendix ventriculi laryngis]]. Небольшой,

слепо заканчивающийся вырост стенки

желудочка гортани, направленньш вверх.

Рис. Б.

3 Собственно голосовой аппарат, gb-

ttis. Образующая звук часть гортани, со­

стоящая из двух голосовых складок, разде­

ленных голосовой щелью. Рис. А.

4 Голосовая щель, rima glottidis. Располо­

жена между двумя черпаловидными хря­

щами и голосовыми связками. Рис. А

5 Голосовая складка, plica vocalis. Склад­

ка слизистой оболочки. Содержит голосо­

вую связку и расположенную латерально

от нее голосовую мышцу. Рис. А.

6 Межперепончатая часть, pars inter-

membranacea. Часть голосовой щели между

щитовидным хрящом и верхушками голо­

совых отростков. Рис. А.

7 Межхрящевая часть, pars intercartila-

ginea. Часть голосовой щели между черпа­

ловидными хрящами. Рис. А.

7а Межчерпаловидная складка, plica intera-

rytenoidea. Расположена между верхушками

черпаловидных хрящей. Рис. А.

8 Подголосовая полость, cavitas infragbttica.

Расположена между голосовой щелью и

трахеей. В состав ее стенки входит эласти­

ческий конус. Рис. В.

9 Фнброзно-эластическая мембрана, тет-

rana fibroelastica laryngis [[membrana ela-

tica laryngis]]. Располагается под слизистой

оболочкой гортани и содержит большое

количество эластических волокон. Начи­

нается от четырехугольной мембраны и за­

канчивается нижним краем эластического

конуса. Рис. Б.

10 Четырехугольная мембрана, membrana

quadrangularis. Расположена между надгор­

танником, черпалонадгортанной складкой

и складкой преддверия. Рис. В, Г.

11 Связка преддверия, lig. vestibulare. Утолще­

ние нижнего края четырехугольной мем­

браны. Рис. В.

12 Эластический конус (перстнеголосовая

мембрана), сопш elasricus (membrana cri-

covocalis). Утолщение фиброэластической

мембраны между голосовой связкой и

перстневидным хрящом. Рис. Г.

13 Голосовая связка, lig. vocale. Натянута

между голосовым отростком черпаловидно-

го и щитовидным хрящами. Является верх­

ним краем эластического конуса. Рис. В.

14 Слизистая оболочка, tunica mucosa. Задне-

верхняя поверхность надгортанника и го­

лосовая связка покрыты многослойным

плоским неороговевающим эпителием. Ос­

тальная часть слизистой оболочки гортани

покрыта многорядным цилиндрическим

ресничным эпителием с бокаловидными

клетками. Рис. Б.

15 Гортанные железы, glL laryngeales. Железы

смешанного типа секреции, расположен­

ные в подслизистой основе. Рис. Б.

16 [[Гортанные лимфатические фоллику­

лы, nodi tymphatici laryngis]]. Расположены,

. главным образом, в подслизистой оболочке

желудочка гортани. Рис. Б.

17 ТРАХЕЯ, trachea. Характеризуется нали­

чием хряща в стенке. Состоит из двух

частей и служит для проведения воздуха.

Рис. Д.

18 Шейная часть, pars cervicalis. Расположе­

на между шестым и седьмым шейными по­

звонками.

19 Грудная часть, pars thoracica. Находится

между первым и нижним краем четвертого

грудных позвонков.

20 Хрящи трахеи, cartilagines tracheales. Под­

ковообразные хрящи в стенке трахеи. Рис.

Д Е , 3 .

21 Мышца трахеи, т. trachealis. Неисчерчен-

ные мышечные волокла, расположенные

между свободными концами хрящей тра­

хеи. Рис. 3.

22 Кольцевые трахеальные связки, ligg.

anularia trachealia. Соединительнотканные

мостики между хрящами трахеи. Рис. Д Е.

23 Перепмгчатая стенка, paries membranaceus.

Задняя стенка трахеи. Рис. Е.

24 Бифуркация трахеи, bifurcatio tracheae

[trachealis]. Находится на уровне Т 4. Рис.

Д Ж .

25 Киль трахеи, carina tracheae. Гребень,

выступающий в просвет трахеи в месте ее

бифуркации. Обеспечивает аэродинамиче­

ский эффект. Рис. Ж.

26 Слизистая оболочка, tunica mucosa. По­

крыта многорядным цилиндрическим рес­

нитчатым эпителием с бокаловидными

клетками. Рис. 3.

27 Трахеальные железы, gll. tracheales.

Железы смешанного типа секреции в

подслизистой основе. Рис. 3

28 БРОНХИ, bronchi. Ветви трахеи.
29 Бронхиальное дерево, arbor bronchialis.

Совокупность ветвящихся бронхов.

30 Главный бронх (правый и левый), bron­

chus principalis (dexter et sinister). Отходит

непосредственно от трахеи. Рис. Д

Дыхательная система

145
