МРТ анатомия головного мозга - часть 3

Тройничный нерв V

Frontal nerve

(branche of trijeminal)

Maxillary nerve

(branche of trijeminal)

T

Mandibular nerve

(branche of trijeminal)

Images courtesy of Pr Heuck, Munich Pasing

Нейроваскулярный конфликт (I)

Sup Cerebelar

Sup Cerebelar artery

artery

Trijeminal Nerve

Trijeminal Nerve

Images courtesy of Dr Appel, Middleheim

Нейроваскулярный конфликт (II)

Конфликт между основной артерией и

начальным отрезком VII нерва

Отводящий нерв VI

Лицевой и вестибуло-кохлеарный нервы

VII и VIII

Images courtesy of Pr Heuck, Munich Pasing

3D FIESTA versus 3D FSE

Лицевой и вестибуло-кохлеарный нервы

3D FIESTA

3D FSE

Acq time :3 min 53

Acq time : 6 min 02

Images courtesy of Pr Heuck, Munich Pasing

3D FIESTA versus 3D FRFSE

3D FIESTA

3D FRFSE

Neurinoma

Neurinoma

Same

pixel

size

Scan time 6’45

Scan time 3’40

Images courtesy of Dr Guichard, Lariboisiere Hospital

Лицевой и вестибуло-кохлеарный нервы

Cochleo-vestibular

nerve

Images courtesy of Pr Heuck, Munich Pasing

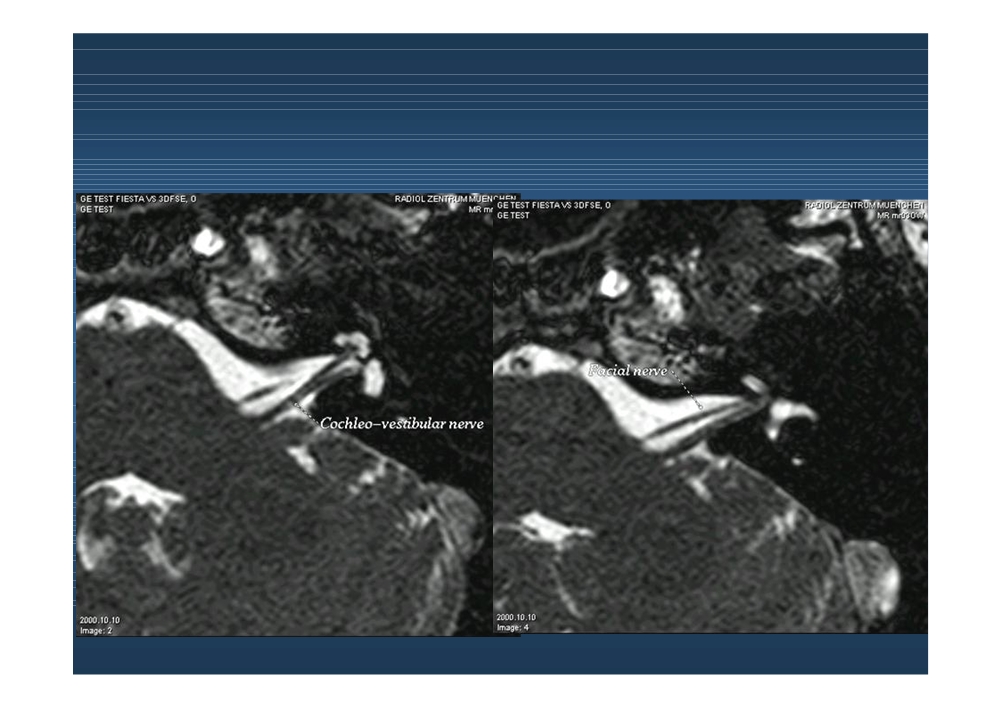

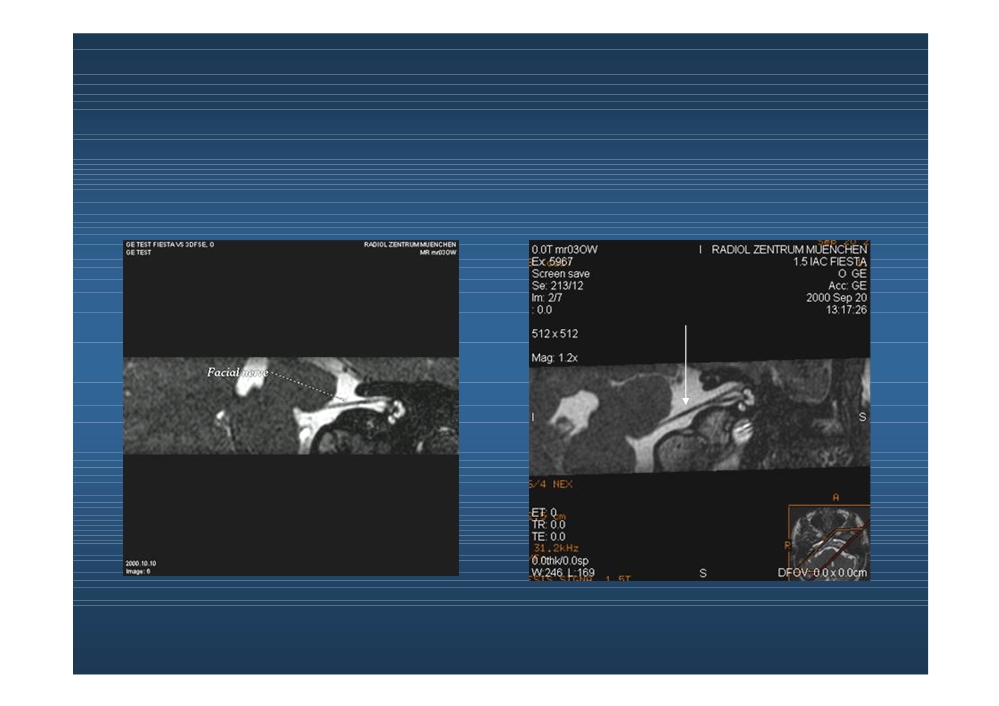

Лицевой и вестибуло-кохлеарный нервы

Cochleo-vestibula

nerve

Facial nerve

Улитка и полукружные канальцы

Navigator

reconstruction

Images courtesy of Pr Heuck, Munich Pasing

Полукружные канальцы и улитка

Volume Rendering

MIP

Images courtesy of Pr Heuck, Munich Pasing

Невринома слухового нерва

Facial nerve

Neurinoma

Acoustic nerve

& Neurinoma

3d Fiesta + Contrast

SE T1 + Contrast

Facial nerve

Facial nerve

Acoustic nerve

Acoustic nerve

& Neurinoma

& Neurinoma

Images courtesy of Dr Appel

Невринома слухового нерва

Facial nerve

Facial nerve

Neurinoma

Acoustic nerve

Neurinoma

Neurinoma

Images courtesy of Dr Appel, Middleheim

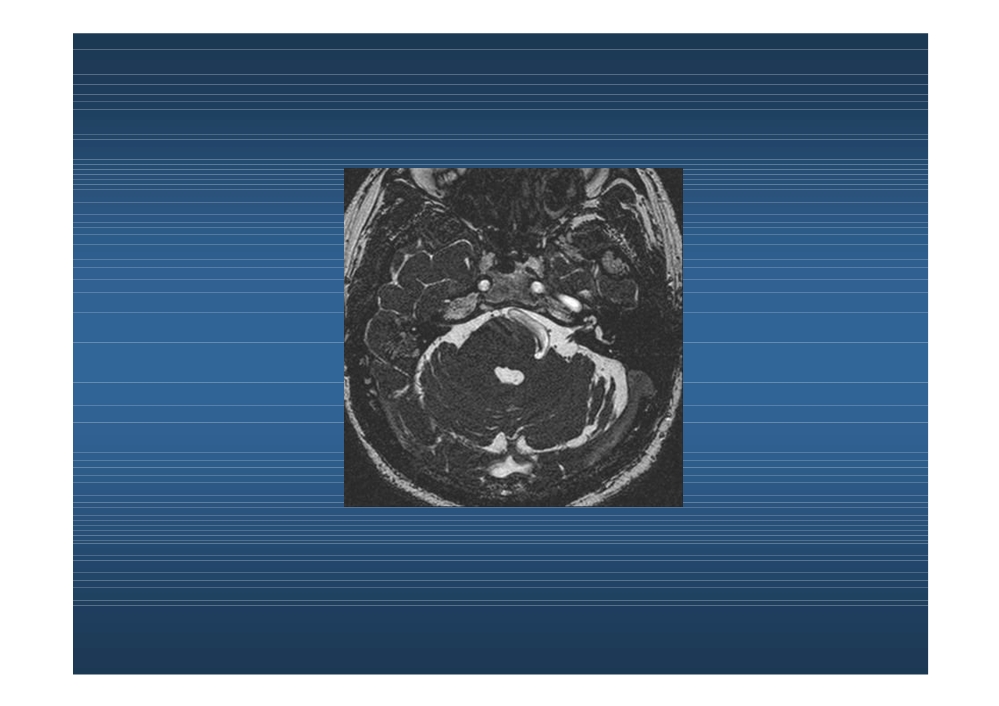

Эпидермоидная киста (холестеатома)

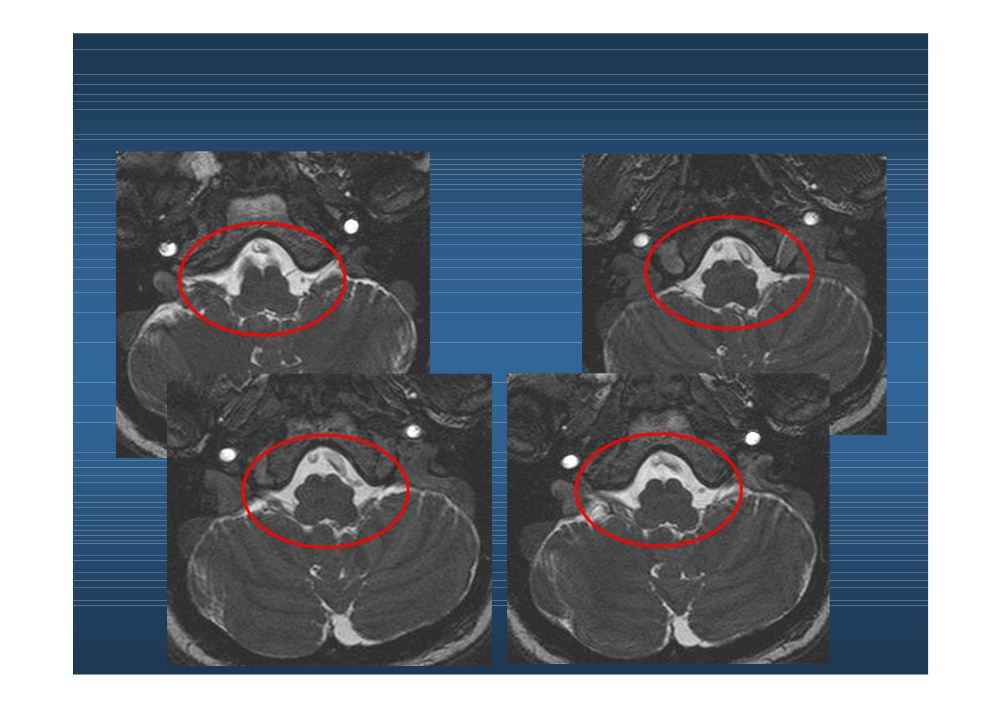

Языко-глоточный (IX), добавочный (X) и

блуждающий (XI) нервы

Подъязычный нерв XII

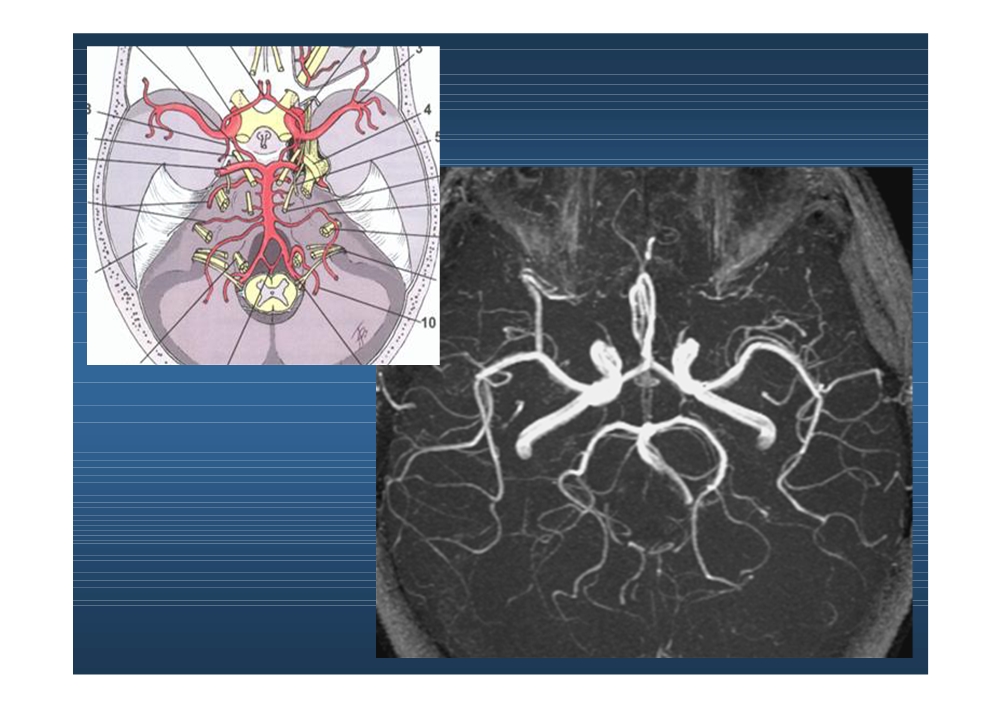

Магистральные артерии

головного мозга

ПМА

СМА

ОА

ЗМА
