КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ - часть 11

Сердце

163

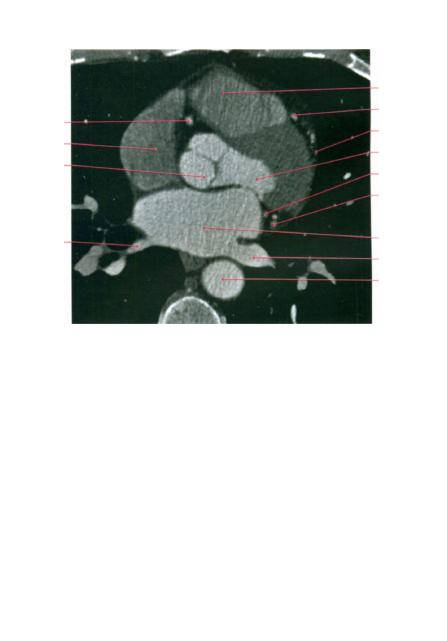

1) аортальный клапан; 2) нисходящая аорта; 3) пpaвый желудочек;

4) левое предсердие; 5) правое предсердие; 6) левая легочная вена;

7) правая легочная вена; 8) левый желудочек; 9) артерия тупого

края; 10) огибающая артерия; 11) передняя межжелудочковая ветвь;

12) первая диагональная артерия; 13) правая коронарная артерия

12

8

10

9

13

5

1

7

4

6

2

11

3

164

Компьютерная томография

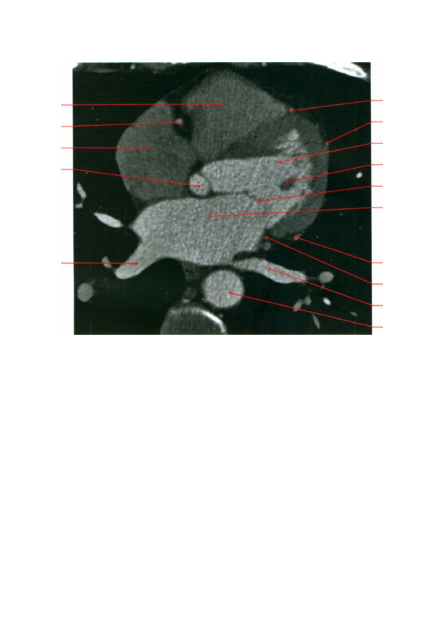

1) аортальный клапан; 2) нисходящая аорта; 3) правый желудочек;

4) левое предсердие; 5) правое предсердие; 6) левая легочная вена;

7) правая легочная вена; 8) левый желудочек; 9) артерия тупого

края; 10) огибающая артерия; 11) передняя межжелудочковая ветвь;

12) первая диагональная артерия; 13) правая коронарная артерия;

14) папиллярные мышцы; 15) митральный клапан

3

13

5

1

11
12

8

14
15

4

9

10

6

2

7

Сердце

165

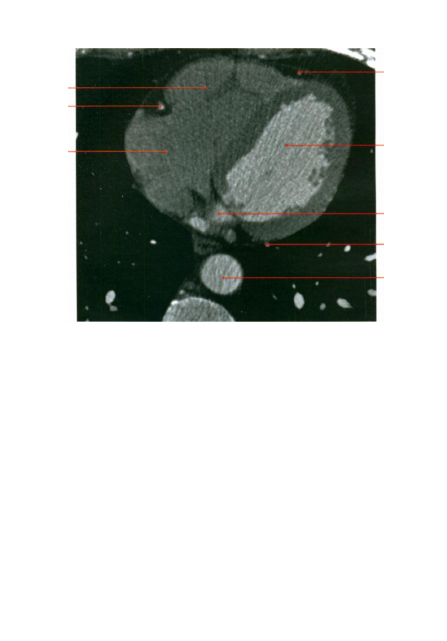

1) огибающая артерия; 2) нисходящая аорта; 3) правый желудочек;

4) левое предсердие; 5) правое предсердие; 6) передняя межжелу­

дочковая ветвь; 7) правая коронарная артерия; 8) левый желудочек

6

8

4

3
7

5

1

2

166

Компьютерная томография

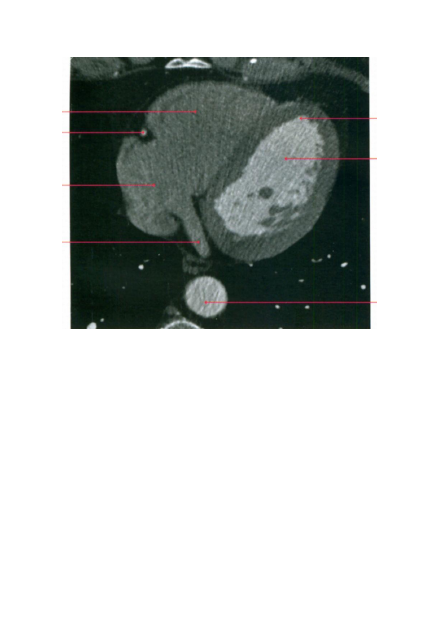

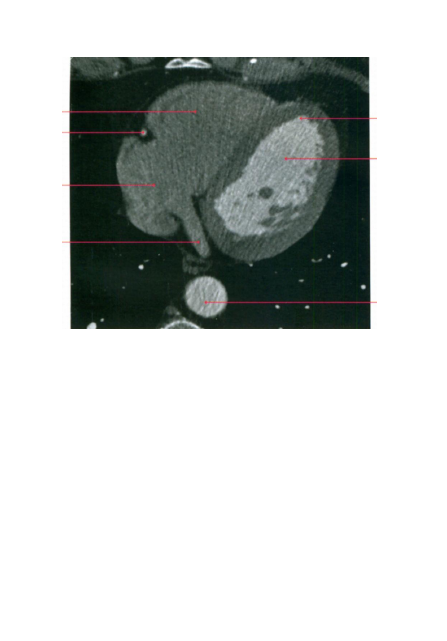

1) коронарный синус; 2) нисходящая аорта; 3) правый желудочек;

4) правое предсердие; 5) передняя межжелудочковая ветвь; 6) пра­

вая коронарная артерия; 7) левый желудочек

5

7

3
6

4

2

1

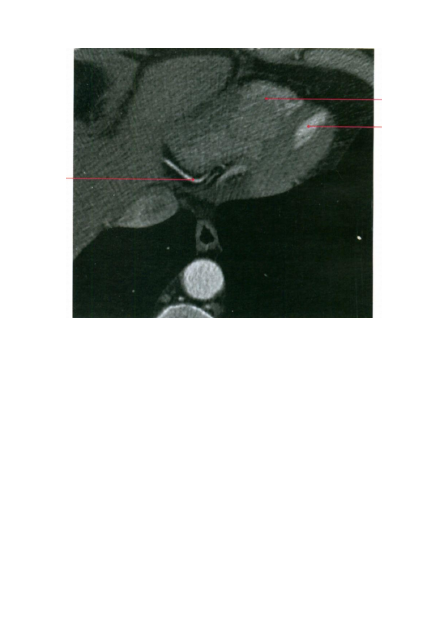

1) левый желудочек; 2) дистальный сегмент правой коронарной

артерии; 3) правый желудочек

3

1

2

Сердце

167

168

Компьютерная томография

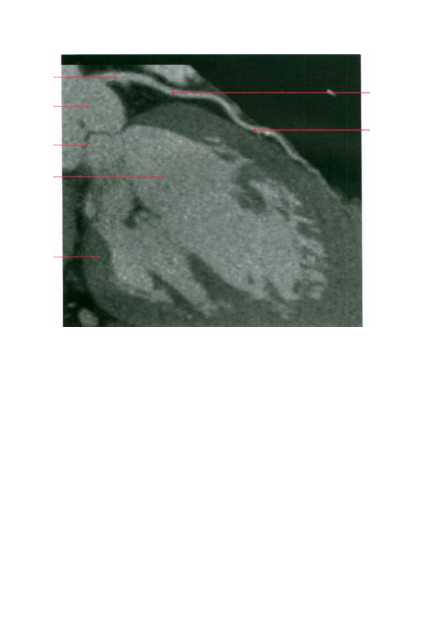

Передняя межжелудочковая ветвь
Мультипланарная реконструкция

1) створки аортального клапана; 2) восходящая аорта; 3) полость

левого желудочка; 4) миокард левого желудочка; 5) ствол левой

коронарной артерии; 6) проксимальный сегмент передней межже­

лудочковой ветви; 7) средний ceгмент передней межжелудочковой

ветви; 8) дистальный сегмент передней межжелудочковой ветви

6

7

8

5

2

1

3

4

Сердце

169

8

Огибающая артерия

Мультипланарная реконструкция
1) створки аортального клапана; 2) восходящая аорта; 3) полость

левого желудочка; 4) миокард левого желудочка; 5) ствол левой

коронарной артерии; 6) проксимальный сегмент огибающей арте­

рии; 7) средний сегмент огибающей артерии; 8) дистальный сег­

мент огибающей артерии; 9) артерия тупого края

5
2

6

1

3

4

9

7

170

Компьютерная томография

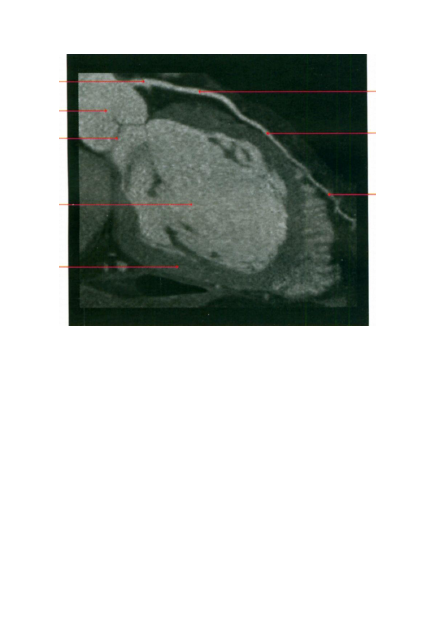

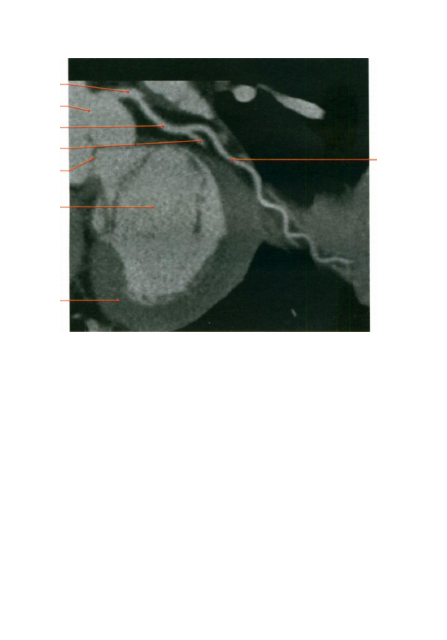

Первая диагональная артерия
Мультипланарная реконструкция

1) створки аортального клапана; 2) восходящая аорта; 3) полость

левого желудочка; 4) миокард левого желудочка; 5) ствол левой

коронарной артерии; 6) проксимальный сегмент передней межже­

лудочковой ветви; 7) первая диагональная apтepия

6

7

5

2

1

3

4

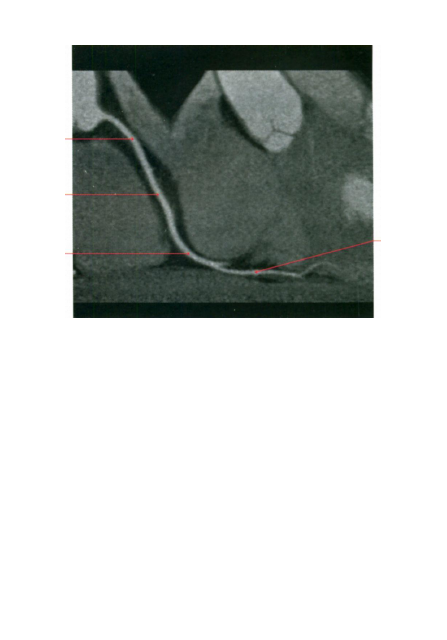

Правая коронарная артерия
Мультипланарная реконструкция

1) проксимальный cегмент правой коронарной артерии; 2) средний

сегмент правой коронарной артерии; 3) дистальный cегмент пра­

вой кopoнapной apтepии; 4) задняя межжелудочковая ветвь

171

Сердце

4

1

2

3

172

Компьютерная томография

8

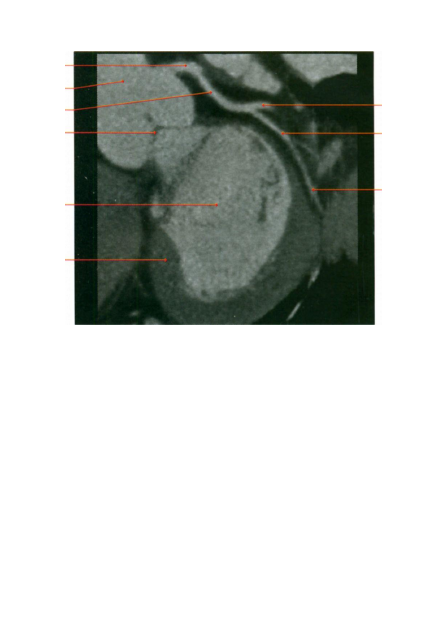

Артерия тупого края

Мультипланарная реконструкция

1) створки аортального клапана; 2) восходящая аорта; 3) полость

левого желудочка; 4) миокард левого желудочка; 5) ствол левой

коронарной артерии; 6) проксимальный сегмент огибающей арте­

рии; 7) средний сегмент огибающей артерии; 8) артерия тупого

края

3

4

1

7

6

2

5

Сердце

173

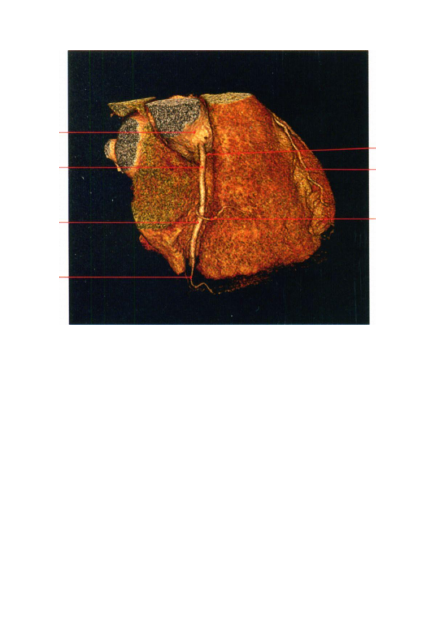

Правая коронарная артерия

Объемный рендеринг

1) восходящая аорта; 2) проксимальный сегмент правой коро­

нарной артерии; 3) средний сегмент правой коронарной артерии;

4) конусная ветвь; 5) ветвь правою желудочка; 6) ветвь, острого

края; 7) передняя межжелудочковая ветвь

4

7

1

2

3

6

5

174

Компьютерная томография

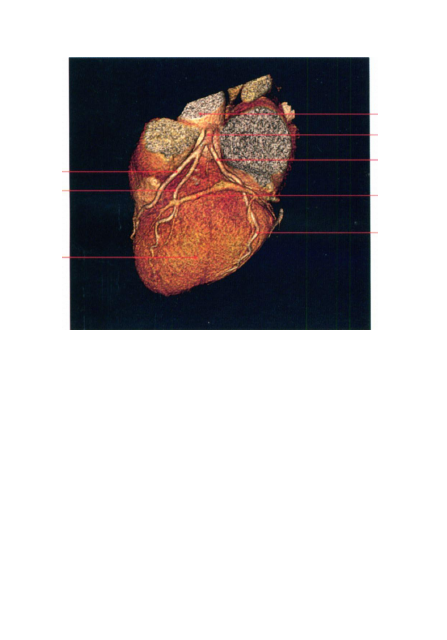

Передняя межжелудочковая ветвь

Объемный рендеринг

1) восходящая aopтa; 2) ствол левой коронарной артерии; 3) огибаю­

щая артерия; 4) артерия тупого края; 5) первая диагональная арте­

рия; 6) передняя межжелудочковая ветвь; 7) большая вена сердца;

8) левый желудочек

1

2

3

7

6

5

8

4

ЗАКЛЮЧЕНИЕ

За последнее десятилетие произошел  п р о р ы в в раз­

витии лучевой  д и а г н о с т и к и , в особенности в облас­

ти мультиспиральной компьютерной томографии. То,

что еще несколько лет назад казалось невозможным и
ф а н т а с т и ч е с к и м на глазах внедряется в повседневную

к л и н и ч е с к у ю практику.

М у л ь т и с п и р а л ь н а я  к о м п ь ю т е р н а я  т о м о г р а ф и я

( М С К Т )  а к т и в н о применяется во всех сферах практи­
ческой  м е д и ц и н ы ,  о с о б е н н о неоценим вклад данного
метода в  о н к о л о г и и , кардиологии и хирургии. На  д а н ­
н ы й момент  М С К Т  п р а к т и ч е с к и полностью заменила

т р а д и ц и о н н у ю  а н г и о г р а ф и ю при  п л а н и р о в а н и и сосу­
дистых  о п е р а ц и я х на артериях шеи, аорты,  н и ж н и х

конечностей, в  б л и ж а й ш е е время мы  н е с о м н е н н о ста­
нем свидетелями подобной ситуации в кардиологии.

С о в р е м е н н ы е  т о м о г р а ф ы  п о з в о л я ю т всего за

несколько  с е к у н д провести исследование всего тела,
что  о с о б е н н о  в а ж н о при политравме, в том числе при

д о р о ж н о - т р а н с п о р т н ы х происшествиях, онкопоиске,

оценке перфузии миокарда, детальной визуализации
самых мелких  а н а т о м и ч е с к и х структур,  н а п р и м е р ана­
т о м и и внутреннего уха.

В о з р а с т а ю щ и е  т е х н и ч е с к и е  в о з м о ж н о с т и совре­

менной диагностической аппаратуры, установка все

большего количества КТ с  ш и р о к и м и возможностями

и большой пропускной способностью могут значи­

тельно  у в е л и ч и т ь объем и количество проводимых

исследований,  о д н а к о  д е ф и ц и т подготовки  к в а л и ф и ­
ц и р о в а н н ы х кадров и отсутствие единой методологии

Компьютерная томография

ISBN 978-5-9704-0890-2

проведения исследований значительно замедляет  п р о ­
цесс массового внедрения  к о м п ь ю т е р н о й  т о м о г р а ф и и

в  к л и н и ч е с к у ю практику.

Авторы надеются, что  д а н н ы й атлас в  к а к о й - т о мере

восполнит эти недостатки.
