ПРИЛОЖЕНИЕ   2.1

Условные числа средней толщины объектов исследования, распределенные по коэффициенту поглощения рентгеновского излучения



УЧ	Тол­щина, см	Наименование объекта
-8	2	II—V пальцы кисти —ПП и БП
—7	о	I палец кисти —ПП
—6	3	Кисть — ПП
	2,5	I палец кисти — БП
	2	II—V пальцы стопы —ПП и БП
—5	3	Кости носа — БП
	6	Кисть - КП
	6	Плюсна —КП
	3	I палец стопы — ПП
_4	4	Дистальная половина предплечья — ПП
	4	Лучезапястный сустав и запястье —ПП
	6	Стопа — КП
	3,5	I палец стопы —БП
—3	5	Плюсна —ПП
-2	5	Лучезапястный сустав и запястье — КП
	5	Стопа — ПП
	8	Предплюсна —КП
— 1	5	Кости носа — ОП
	6	Дистальная половина предплечья —БП
	6	Лучезапястный сустав и запястье —БП
	8	Кисть —БП
	7	Стопа — БП
	7	Предплюсна — ПП
	11	Гортань —БП
	21	Легкие — ПП
0	7	Пяточная кость —БП
+ 1	3	Зубы —резцы
	8	Локтевой сустав — БП
	6	Предплечье все —ПП
	6	Проксимальная половина предплечья — ПП
	6	Надколенник — БП

Продолжение прилож. 2.1



УЧ	Тол­щина, см	Наименование объекта
+2	3	Зубы — клыки и малые коренные
	14	Ключица —ПП
	7	Предплечье все — БП
	7	Проксимальная половина голени —БП
	7	Голеностопный сустав —БП
	21	Сердце — ПП
+3	3	Зубы —большие коренные
	8	Плечо —ПП и БП
	6	Локтевой сустав —ПП
	5	Локтевой отросток локтевой кости — ОП
	10	Коленный сустав — БП
	7	Надколенник —ОП
	9	Голень вся — БП
	10	Проксимальная половина голени — БП
	8	Голеностопный сустав —КП
	25	Сердце — 1-я КП
+4		Глазница по Антонову
	11	Нижняя челюсть — БП
	5	Подбородок (экстраорально)
	12	I—VII шейные позвонки —БП
	8	Ключица в дополнительной проекции
	11	Плечевой сустав —ПП
	12	Коленный сустав —КП
	11	Голень вся —ПП
	9	Дистальная половина голени — ПП
	9	Голеностопный сустав —ПП
	10	Пяточная кость — ПП
	28	Сердце —2-я КП
+5		Твердое нёбо
	13	I—VII шейные позвонки —КП
	20	I—VII ребра
	17	Лопатка —ПП
	11	Плечевой сустав —БП
	11	Дистальная половина бедра —БП
	12	Коленный сустав —ПП
	12	Проксимальная половина голени —ПП
+6	15	Кости лица — БП Скуловая кость по Антонову
	13	IV—VII шейные позвонки —ПП
	12	Дистальная половина бедра —ПП
	12	Надколенник — ПП

Продолжение прилож. 2.1



УЧ	Тол­щина, см	Наименование объекта
+7	16	Череп (обзорно) —БП
	22	VIII—XII ребра слева
	17	Тазобедренный сустав —БП (с отведением бедра)
+8	13	I—III шейные позвонки —ПП
	18	I—VI грудные позвонки — ПП
	21	Грудина —ПП
	13 11	Проксимальная половина бедра —ПП Проксимальная половина бедра —БП
	30	Легкие— БП
	30	Пищевод — БП
+9	17	Скуловая кость по Резе
	17	Глазница по Резе
	21	I—VI грудные позвонки —КП
	14	Лопатка — БП
	30	Сердце —БП
	22	Рельеф слизистой оболочки желудка —ПП
	19	Почки и мочевой пузырь —ПП
+ 10	19	Череп (обзорно) —ПП
	24	VII —XII грудные позвонки —КП
	19	I—IV поясничные позвонки — ПП
	20	Тазобедренный сустав —ПП
	28	Пищевод —КП
	19	Желчный пузырь —ПП
+11	16	Турецкое седло — БП
	19	Крестец и копчик —ПП
	22	VIII—XII ребра справа
	20	Таз —ПП
	22	Брюшная полость (обзорно) —ПП
	22	Желудок при тугом наполнении —ПП
+12	22	Глазница и придаточные пазухи носа — ПОП, при­даточные пазухи носа по Чебуллу
	21	VII—XII грудные позвонки —ПП
	30	VII—XII грудные позвонки — БП
	22	Почки и мочевой пузырь — КП
	22	Луковица двенадцатиперстной кишки —ПП

Продолжение прилож. 2.1
УЧ	Тол­щина, см	Наименование объекта
+ 13	20	Затылочная кость по Альтшулю
	17	Височная кость по Стенверсу
	30	Грудина —БП
	22	I—IV поясничные позвонки — КП
	22	V поясничный позвонок —ПП
	22	Шейка бедра —БП
	27	Рельеф слизистой оболочки желудка —БП
	21	Мочевой пузырь —ОП
+ 14	16	Височная кость по Шюллеру
	30	I—VI грудные позвонки —БП
	22	Тазобедренный сустав —строго БП
	22	Тонкая и толстая кишки
	22	Желчный пузырь —КП
+ 15	20	Височная кость по Майеру
	22	Крестцово-подвздошное сочленение
	27	Желудок при тугом наполнении —БП
	33	Брюшная полость (обзорно) — БП
	27	Почки и мочевой пузырь — БП
+ 16	22	Череп (обзорно) —ОП
	27	I—IV поясничные позвонки —БП
	25	V поясничный позвонок —КП
	27	Желчный пузырь — БП
	32	Плод —ПП
+ 17	27	Луковица двенадцатиперстной кишки — БП
+ 18	33	Таз —БП
+ 19	33	V поясничный позвонок —БП
	33	Крестец и копчик —БП
	28	Плод —БП

Примечания: I. Принятые сокращения: ПП —прямая проекция; БП —боковая проекция; КП —косая проекция; ОП —осевая проекция; ПОП —полуосевая проекция.

2.        Толщина указана по ходу центрального луча рабочего пучка рентгеновских лучей, между входной и выходной точками на теле пациента.

3.   Условные числа (УЧ) соответствуют своим истинным зна­чениям при РФТП=100 см и типичных размерах полей изобра­жения на рентгенографической пленке.

ПРИЛОЖЕНИЕ   3.1

Шкала условных чисел РФТП



УЧ	РФТП, см	УЧ	РФТП, см	УЧ	РФТП, см
—20	10	—9	35	+2	125
— 19	11	—8	40	+3	145
-18	12	—7	45	+4	160
— 17	14	—6	50	+5	175
—16	16	—5	55	+6	200
— 15	18	—4	65	+7	230
— 14	20	—3	70	+8	250
— 13	22	____ 9	80	+9	290
— 12	25	—I	90	+ 10	320
-11	28	0	100	+11	350
-10	32      |	+1	110	+12	400

ПРИЛОЖЕНИЕ   3.2

Условные числа коэффициентов фотографического действии (Ф_абс.) эталонных образцов усиливающих экранов





Тип усиливающих экранов	Марка peнтгено-графической пленки	Диапазон напряже­ний, кВ	Фабс.	УЧ
ЭУ-И	PM-1	40 4-80	120	-6
ЭУ-С	PM-6	40 - 80	114	—5
ЭУ-Ф	PM-1	80 - 120	78	■—4
ЭУ-СБС-2	»	40 4-90	66	—3
ЭУ-Б	>	80 - 120	54	—2
Kruppa-Gen	>		50	—2
ЭУ-ВЗ	»	60 - 150	50	-2
ЭУ-СБС-1	»	40 4-90	45	—2
Siemens-Diamant	>		40	—1
ЭУ-В1	>	40 4-150	33	0
ЭУ-В2	>	40 - 150	30	0
Набор ЭСТ-С	»	75 4-85	30	0
Siemens-Saphir	У		20	+2
Cawo-Rapid	>		20	+2
Kruppa-Express	>		16	+3
Набор ЭСТ-Б	>	75 4-85	15	+3
Cawo-Universal	»		13	+4 +4
Kruppa-Urriversal	>		12
Cawo-Optima	»		10	+5
Siemens-Rubin	>		10	+5
Kruppa-Feinstruktur	■»		6	+7
Cawofin	>		5	+8

приложение 3.3

Условные числа коэффициентов Букки (В) отсеивающих растров



















































































































Шахтное отноше­ние	Число полос на 1 см	Фокусное расстояние растра, см		Анодное напряжение, кВ	УЧ, В
		номи­нальное	допустимое
Без растра	—	—	—	60 - 80	0
5	21	70	55—90	60 - 80*	+4
	21	80	65—100
	21	100	75—155
	22	70	65—90
	22	100	85—135
	24	80	65—120
	24	100	70-160
	24	120	80—230
	24	150	95—350
	30	70	60—90
	30	100	85—130
	50	100	100
6	22	70	60—90	60 - 80*	+4
	22	100	85—130
	30	70	60—90
	30	100	85—130
7	24	80	70—100
	24	100	85—130	60 - 90** 90—100	+5 +6
	24	120	95—160
	24	150	115—220
	28	70	60—80
	28	80	70—100
	28	100	85—130
	28	115	90—160
	28	120	95—160
	28	140	110—225
	28	150	115—220
8	28	80	70—100
	28	100	85—130	)      60 - 70 i     70 - 120	+5 +6
	28	120	95—160
	28	150	115—220
	40	115	90—160

* Если растр   цельнометаллический,   то может быть  исполь­зован при анодном напряжении до 100 кВ_макс..

** Если   растр   не   цельнометаллический,   то   может   быть использован при анодном напряжении до 80 кВ_макс..

Продолжение прилож. 3.3































































































































































































Шахтное отноше­ние	Число полос на 1 см	Фокусное расстояние растра, см		Анодное напряжение, кВ	УЧ. В
		номи­нальное	допустимое
9	22	70	60—90	|       60 4- 120
	22	100	85—130		+6
	30	70	60—90
	30	100	85—130
10	22	70	60—90
	22	100	85—130	60 - 115 115 - 150	+6 +7
	24	80	70—100
	34	100	85—120
	34	120	100—150
	34	150	115—205
	30	70	60-90
	30	100	85—130
	40	115	90—160
12	22	70	60—90	60 - 100 100 - 130 130 - 150	+6 +7 +8
	22	100	85—130
	28	80	75—90     i
	28	100	90—118
	28	120	105—145
	28	150	125—190
	30	70	60—90
	30	100	85—130
	40	100	90—110
	40	115	100—125
	40	150	130—180
12,8	40	100	90—110	60  - 90 90 -130 130 -150	+6 +7 +8
	40	115	100—130
	24	140	120—165
		150	130—180
13	24	80	75—90	60 -90 90 -130 130 -150	+6 +7 +8
	24	100	90—118
	24	115	105—145
	24	120	105—145
	24	125	110—135
	24	150	125—190
15	24	100     |	95—105	60 - 115 115 - 150	+7 +8
	28	125     !	115—135
	28	140	130—155

Продолжение прилож. 3.3





















Шахтное отноше­ние	Число полос на 1 см	Фокусное  расстояние растра, см		Анодное напряжение, кВ	УЧ, в
		номи­нальное	допустимое
5	Перекрещивающиеся растры			60 - 75	+6
				75 - 125	+7
				125-М 50	+8
8	Перекрещивающиеся растры			60 4-70	+6
				70 - 85	+7
				85 - 125	+8
				125 4-150	+9
	Неподвижный растр Лисгольма			60 - 90	+3

ПРИЛОЖЕНИЕ   3.4

Поправка на толщину объекта¹

При напряжениях на рентгеновской трубке до 90—100 кВ_макс. При неизменном качестве рентгеновского излучения пропорцио­нально толщине объекта изменяется на единицу условное число экспозиции или при неизменном количестве излучения пропор­ционально толщине объекта изменяется на единицу условное число анодного напряжения, если:

на 2,5 см изменяется толщина туловища на уровне V пояс­ничного позвонка, крестца и копчика при фронтальном направ­лении центрального луча;

либо на 2 см изменяется толщина области таза при фрон­тальном направлении центрального луча;

либо на 1,7 см изменяется толщина головы при осевом на­правлении центрального луча, толщина области желчного пузы­ря, желудка, луковицы двенадцатиперстной кишки, почек, I—IV поясничных позвонков и толщина туловища на уровне живота (при обзорной рентгенографии брюшной полости) при фронталь­ном направлении центрального луча;

либо на 1,5 см изменяется толщина грудной клетки при ис­следовании сердца и легких при всех направлениях центрального луча;

либо на 1,3 см изменяется толщина туловища в области мо­чевого пузыря при осевом направлении центрального луча, тол­щина туловища на уровне живота при сагиттальном направле­нии центрального луча при обзорной рентгенографии брюшной полости, толщина груди на уровне I—XII грудных позвонков при фронтальном  направлении  центрального луча, толщина ту-

¹ Под «толщиной» следует понимать размер объекта иссле­дования, измеренный в направлении рабочего пучка рентгенов­ских лучей, между точками входа и выхода центрального луча.

Продолжение прилож. 3.4

ловища на уровне I—IV поясничных позвонков при косом на­правлении центрального луча, толщина туловища на уровне V поясничного позвонка при сагиттальном направлении цент-рального луча, толщина области плечевого сустава и голени при сагиттальном и фронтальном направлениях центрального луча, толщина головы в области каменистой части височной кости при всех направлениях центрального луча;

на 0,8 см изменяется толщина области лучезапястного и го­леностопного суставов, толщина кисти, стопы, пальцев кистей и стоп при всех направлениях центрального луча;

на 0,7 см изменяется толщина пятки при «осевом» направ­лении центрального луча;

на 1 см изменяется толщина прочих объектов исследования при всех направлениях центрального луча.

При напряжениях на рентгеновской трубке от 100 до 160 кВ_макс.. При неизменном качестве рентгеновского излучения пропорционально толщине объекта изменяется на единицу услов­ное число экспозиции или при неизменном количестве излучения пропорционально толщине объекта изменяется на единицу услов­ное число анодного напряжения, если:

на 5 см изменяется толщина туловища в области пояснич­ного отдела позвоночника при всех направлениях центрального луча;

либо на 3 см изменяется толщина головы при всех направ­лениях центрального луча;

либо на 2 см изменяется толщина грудной клетки при иссле­довании легких, сердца, пищевода при всех направлениях цент­рального луча, толщина туловища при исследовании кишечника, желудка и плода беременной женщины при всех направлениях центрального луча;

либо на 1,5 см изменяется толщина туловища на уровне живота при всех направлениях центрального луча при исследо­вании луковицы двенадцатиперстной кишки.

ПРИЛОЖЕНИЕ  3.5

Условные числа коэффициентов поправок на возраст пациента при съемке костей



Возраст, лет	16-55	14—16 и старше 55	12 - 14	10-12	8-10	6-8	4—6	2—4	1-2	До I года
16-55	0	-1	-2	-3	-6	—8	-9	-10	-11	-12
14-16 и	+ 1	0	— I	-2	—5	-7	-8	—9	-10	-11
старше 55
12—14	+2	+ 1	0	-I	-4	—6	—7	-8	—9	-10
10—12	+3	+2	+1	0	—3	—5	-6	-7	-8	—9
8-10	+6	—5	+4	+3	0	—2	—3	-4	—5	—6
6-8	+8	+7	+6	+5	+2	0	— 1	-2	—3	—4
4-6	+9	+8	+7	+6	+3	+1	0	— I	-2	—3
2-4	+ 10	+9	--8	-7	+4	+2	+1	0	-1	—2
1-2	+11	--10	+9	+8	+5	+3	—2	+1	0	-1
До 1 года	4-12	+11	+10	+9	+6	+4	4-з	+2	+1	0

Условные числа коэффициентов

поправок на возраст пациента

при съемке легких



Возраст, лет	12 лет и старше	8-12	2-8	1-2	До  1 года
12 лет	0	-2	—3	—4	—5
и старше
8—12	+2	0	—1	-2	—3
2—8	+3	+ 1	0	— 1	____ 2
1—2	+4	+2	+1	0	—1
До  1  года	+5	+3	+2	+ 1	0

Примечание. Условное число для изменения экспозиции находят на пересечении строки таблицы, соответствующей воз­расту пациента, экспозиция для которого известна, со столбцом, соответствующим возрасту пациента, экспозиция для которого не­известна.

ПРИЛОЖЕНИЕ   3.6

Условные числа коэффициентов поправок на томографию



Наименование исследования	Угол томогра­фии, °	УЧ
Рентгенография   на   пленке с комплектом  уси­ливающих экранов типа ЭУ-В2	0	0
Продольная томография	10	+1
>                »	16	+2
>                >	20	+3
>                >	23	+4
>                >	25	+5
>                >	29	+6
>                »	32	+7
>                >	34	+8
>                »	35	+9
>                >	36	+ 10
>                >	45	+11
>                >	52	+ 12
»                »	60	+13
Поперечная томография (РФТП = 250 см)	60	+21
Панорамная томография (РФТП = 70 см)	30	+3

Примечания: 1. Поправки даны без учета наличия от­сеивающей решетки. 2. При отсутствии на аппарате величины угла продольной томографии, указанной здесь, берется ближайшее значение. 3. Дана условная величина угла панорамной томогра­фии.

ПРИЛОЖЕНИЕ   3.8.1

Условные числа коэффициентов поправок на марку рентгенографических пленок



Марка пленки	Чувствитель­ность в Р-1	УЧ
РМ-1 и РМ-1Т с эталонным  комплектом усиливающих экранов типа ЭУ-В2	400	0
РМ-В с эталонным комплектом усиливаю­щих экранов типа ЭУ-В2	650	_____ 2
РНТМ-1 без экранов	13	+ 15
РЗ-1          »        >	25	412
РЗ-2          »         »	13	4-15
РМ-6 с эталонным комплектом усиливаю- щих экранов типа ЭУ-С	1400	—5

ПРИЛОЖЕНИЕ   3.8.2

Поправка на радиационную

чувствительность рентгенографических пленок

При изменении числового значения радиационной чувстви­тельности рентгенографических пленок коррекция экспозиции производится по формуле:

где Н₂ — искомая экспозиция; Н₁ — исходная (первоначальная) экспозиция; S₁ — исходная чувствительность рентгенографической пленки; S₂ — новая чувствительность рентгенографической пленки.

ПРИЛОЖЕНИЕ   3.8.3

Условные числа коэффициентов поправок на длительность хранения рентгенографических пленок



Длительность хранения,   мес	УЧ
0—4	0
4—8	+ 1
8—12	42
12—16	43
16—18	+4

ПРИЛОЖЕНИЕ   3.8.4

Поправка на коэффициент контрастности рентгенографических пленок

При изменении коэффициента контрастности рентгенографи­ческих пленок величина анодного напряжения на рентгеновской трубке определяется по формуле:

где U₂ — искомое напряжение; U₁ — исходное напряжение; у₂ — но­вый коэффициент контрастности; у₁ —исходный коэффициент кон­трастности.

ПРИЛОЖЕНИЕ   3.9

Прочие поправки

1.  Условные  числа  коэффициентов   поправок   на  тип питаю­
щего рентгеновскую трубку устройства

Схема выпрямления:                      УЧ

одно- и двух полупериодная                             0

шести фазная                                                   —2

двенадцати фазная                                          —3

2.  Условные  числа  коэффициентов   поправок   на  химическую
активность проявителя

Тип проявителя                           УЧ

Метологидрохиноновый проявитель               О

Фенидоногидрохиноновый  проявитель     —5

3.   Условное  число  коэффициента   поправки на гипсовую по­вязку находится в пределах 4 - 5.

4.   Условное   число  коэффициента   поправки  на рентгенокон­трастные вещества находится в пределах 2 - 3.

5.   Коррекция  выдержки   при   рентгенокимографии   сердца   и крупных сосудов:

ПРИЛОЖЕНИЕ  4 Рентгеновский калькулятор ¹

Назначение: 1) пересчет технических условий рентгено­графии при изменении величины анодного напряжения на рент­геновской трубе экспозиции   и   расстояния   фокус   трубки -

2) определение величины дозы рентгеновского излучения на коже пациента при рентгеноскопии и рентгенографии.

Одна сторона калькулятора (сторона с широкой черной мет­кой между началом и концом шкалы) служит для пересчета технических условий рентгенографии; другая сторона калькуля­тора civ-кит для определения дозы рентгеновского излучения на коже пациента при рентгеноскопии и рентгенографии. Все шка­лы калькулятора логарифмические.

Пересчет технических условий рентгенографии. На стороне калькулятора, служащей для пересчета технических условий рент­генографии имеются три шкалы: шкала анодного напряжения -наружная прерванная широкой черной меткой; шкала экспози­ций—средняя шкала расстояний между фокусом трубки и пленкой в см - внутренняя, на малом диске.

Средняя шкала (мАс) имеет три диапазона: от 1 до 10, от 10 до 100 и от 100 до 1000 мАс. Это дает возможность от­считывать значения мАс меньше 1 и больше 1000. Значения мА-с меньше 1 следует отсчитывать слева направо от 1. На­пример, значение 0,5 мА'с соответствует 500 мА*с. Значения больше 1000 мА следует отсчитывать справа налево от 1. Например, значение 1500 мА*с соответствует 1,5 мАс

При пользованием калькулятором для пересчета экспозиции не следует забывать о других факторах, влияющих на плот­ность почернения изображения (рентгеновская отсеивающая ре­шетка время проявления, температура проявителя, коэффициент усиления экранов для рентгенографии, радиационная чувствитель­ность и коэффициент контрастности рентгенографической плен­ки возраст и пол пациента, толщина исследуемого объекта и его плотность, характер заболевания и др.).

Исходными величинами при пользовании калькулятором должны   служить  физико-технические   условия   рентгенографии

совершенного снимка.

Калькулятор не заменяет таблицу экспозиции, а только об­легчает  расчеты при изменении   анодного  напряжения, экспози­ции и РФТП. Пример 1   Изменение РФТП.

Снимок был сделан при РФТП= 100 см и экспозиции 16 мА с. Требуется определить новую величину экспозиции для увеличенного РФТП = 150 см.

¹Описание и инструкция эксплуатации рентгеновского калькулятора фирмы «Хирана» (ЧССР), издается с официаль­ного разрешения руководства фирмы от 22/IV 1967 г., № 612/ Дв/971.

Установить риски 100 см и 16 мА с друг против друга и считать значение экспозиции у нового РФТП=150 см.

Результат — 36 мА  с.

Пример 2. Изменение анодного напряжения на рентгенов­ской трубке.

Снимок был сделан при 80 кВмакс и 160 мА-с. Требуется определить новую экспозицию для  перехода  на напряжение  120

кВмакс.

Установить риску 160 мА•с против риски 80 кВ и считать у риски  120 кВ новое значение экспозиции.

Результат — 22 мА ■ с.

Пример 3. Одновременное изменение напряжения на рентге­новской трубке и РФТП.

Снимок был сделан при 69 кВмакс, 28 мА • с и РФТП = = 100 см. Требуется определить РФТП, на котором можно было бы сделать снимок при 125 кВмакс, если на рентгеновском ап­парате  нельзя  установить  экспозицию  меньше  6  мА ■ с.

Совместить риски 69 кВ и 28 мА • с. Против 125 кВ счи­тываем 1,5 мА ■ с; против риски 1,5 мА • с устанавливаем риску 100 см (снимок был сделан при этом расстоянии) и считываем против риски 6 мА  с новое РФТП.

Результат —РФТП = 200 см.

Определение величины дозы рентгеновского излучения на коже пациента при рентгеноскопии и рентгенографии. На обрат­ной стороне калькулятора, кроме расстояния фокус — кожа (КФР) в см (малый диск) и «рентгенов» (средний диск), име­ется на большом диске (основании) сверху шкала напряжений, слева внизу — общая фильтрация излучения в мм алюминия для снимков (ГРАФ), справа то же для работы в режиме просвечи­вания (СКОП). По средней шкале (средний диск) отсчитыва­ются величины мР/мА • с при рентгенографии, а при просвечи­вании — Р/мА • мин. Стрелки среднего диска используются в за­висимости от типа питающего рентгеновскую трубку устройства: «0—4» для аппаратов с одно- и двух полупериодным питающим устройством; «6—12» — для аппаратов с шести- и двенадцати­фазным питающим устройством.

Пример 1. Просвечивание производится на аппарате с двух полупериодным питающим устройством, с общей фильтрацией рентгеновского излучения 4 мм алюминия¹; напряжение — 80 кВмакс, анодный ток—1,4 мА, КФР = 60 см; длительность просвечивания — 3 мин. Таким образом, экспозиция будет равна 4,2 мА*мин, так как 1,4X3 = 4,2.

На стороне «СКОП» совмещаем стрелку среднего диска «0— 4» с риской 4 мм алюминия и считываем у 80 кВ значение 0,25 Р/мА*мин. Это значение действительно для КФР=100 см, а у нас оно равно 60 см.

¹ Под собственным фильтром понимают стенку колбы рент­геновской трубки и слой трансформаторного масла, которые эк­вивалентны 1,5 мм алюминия, и деку опорной стенки, эквива­лентную 0,5 мм алюминия. Сменные фильтры являются дополни­тельными (в данном случае 2 мм алюминия).

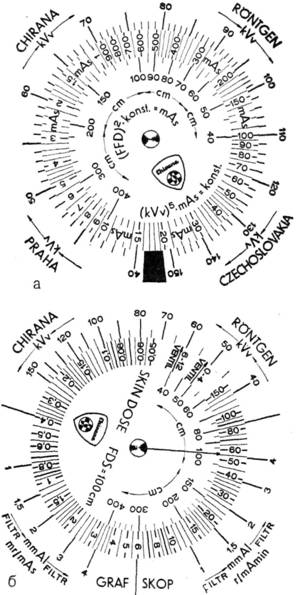

22. Рентгеновский калькулятор  (ф. Хирана —Прага, ЧССР)

а — верхняя сторона;   б — нижняя   сторона

Устанавливаем стрелку 100 см на значение 0,25 Р/мА ■ мин и против 60 см находим 0,7 Р/мА ■ мин. Умножаем это число на значение экспозиции (0,7X4,2) и получаем дозу рентгенов­ского излучения 2,94 или округленно 3 Р на каждый см² облу­ченной кожи. Для того чтобы найти общую дозу излучения, не­обходимо найденную дозу умножить на площадь поля облуче­ния.

Пример 2. Снимок сделан на аппарате с двухполупериод­ным питающим устройством, с общей фильтрацией излучения 3 мм алюминия, при 100 кВ_макс, 8 мА*с и КФР = 80 см.

На стороне «ГРАФ» совмещаем стрелку среднего диска «0— 4» с 3 мм алюминия. Находим против 100 кВ значение 9,5 мР/ мА • с. Однако 9,5 мР/мА ■ с действительно для КФР=100 см, а мы снимали при КФР = 80 см. Поставив стрелку 100 см про­тив 9,5 мР/мА*с, считываем у 80 см 15 мР/мА*с. Умножаем это число на значение экспозиции (15X8) и получаем 120 мР/см ².

Шкалы калькулятора изображены на рис. 22. При желании эти рисунки могут быть сфотографированы, отпечатаны и наклеены на картон после того, как две подвижные шкалы лицевой и обрат­ной стороны калькулятора будут вырезаны, а основания обеих сторон склеены. После этого все шкалы скрепляются заклепкой.
