Резекции легких (Бетон Л.) - часть 26

•

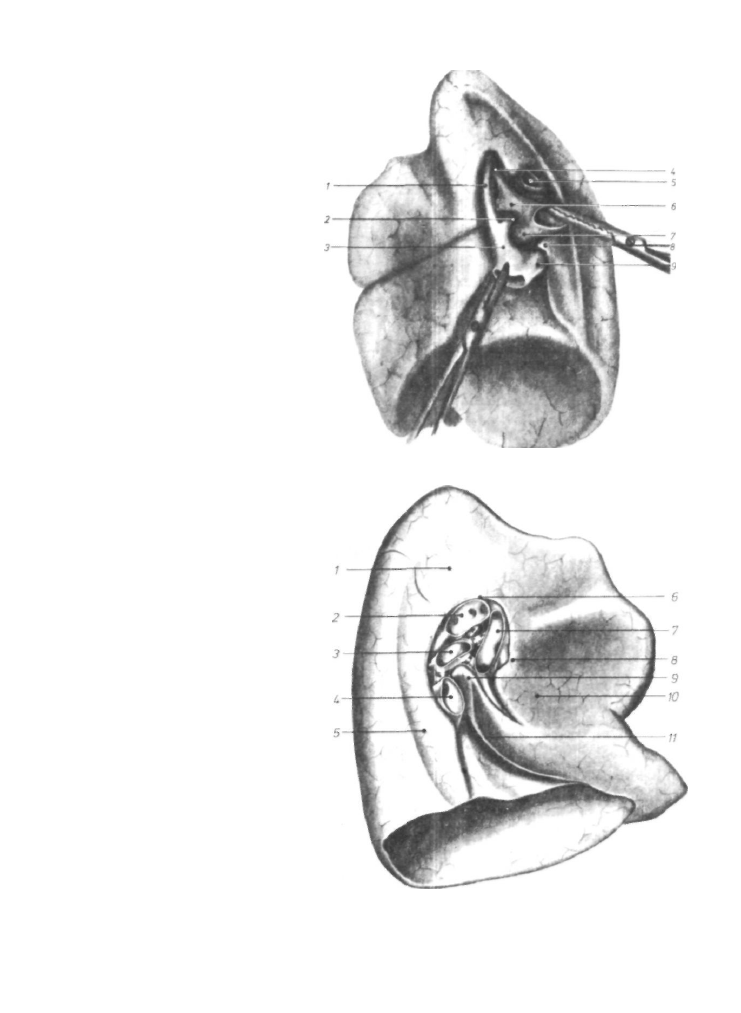

Рис. 71. — Гилюс правого легкого.

Расположение бронхо-сосуд истых

элементов.

1. Средостенная верхушечная вена;

2, верхний щелевой (междолевой)

венозный ствол; 3. верхняя ветвь

верхней легочной вены; 4, верху-

шечно-задний артериальный ствол;

5, правый главный бронх; 6, сре­

достенная артерия; 7, междусре-

достенно-щелевой артериальный ст­

вол; 8, задняя легочная долька;

9, нижняя легочная вена.

Рис. 72. — Гилюс левого легкого.

Расположение бронхо-сосуднстых

элементов.

I. Борозда дуги аорты; 2, левая

легочная артерия; 3, левый главный

бронх; 4, нижняя легочная вена;

5, борозда нисходящей аорты;

6, верхний полюс гилюса; 7, верхняя

легочная вена; 8, передний край

гилюсной полости; 9, передняя ле­

гочная долька; 10, отпечаток сердца;

II. крылышко язычка.

109

/

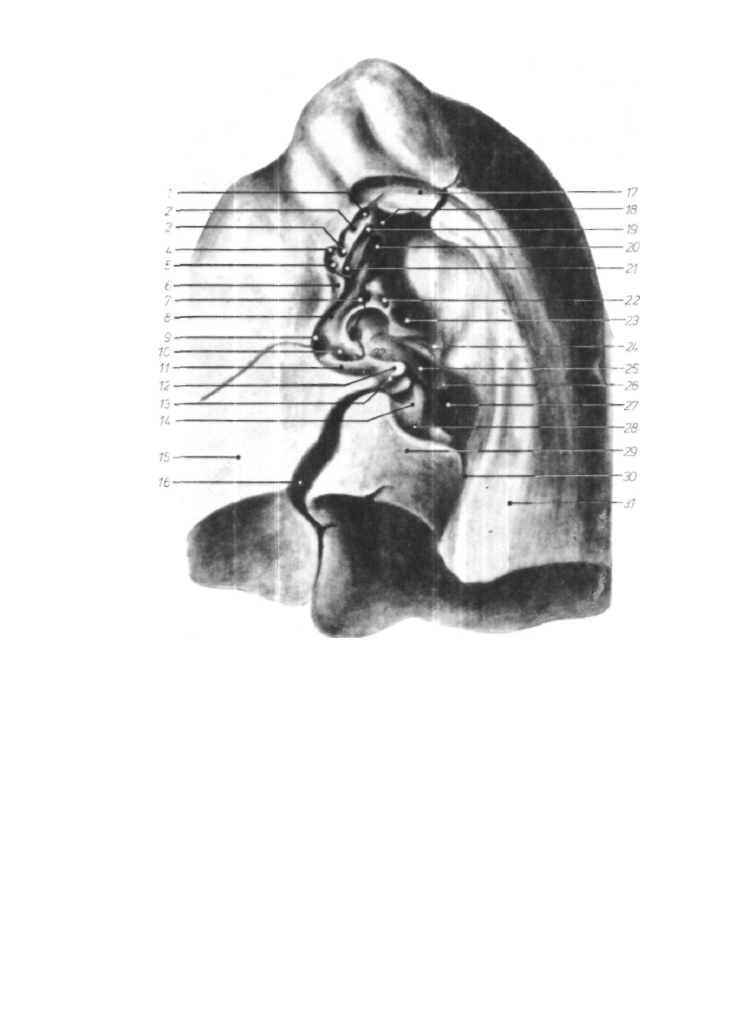

Рис. 73. — Гилюс правого легкого, рельеф полости.

1, Отверстие верхушечно-заднего артериального ствола; 2, борозда средостенной

верхушечной вены; 3, 5. отверстия передней средостенной артерии; 4, отверстие меж-

верхушечно-передней вены; 6, борозда средостенного венозного ствола; 7, отверстие

заднего междолевого венозного ствола; 8 и 20, борозда верхнего щелевого венозного

ствола; 9, отверстие переднего междолевого венозного ствола; 10, борозда средней

долевой артерии; 11, верхний венозный синус; 12, междувенозная долька; 13, борозда

нижней ветви верхней легочной вены; 14, передняя легочная долька; 15, средняя

легочная долька; 16, правая косая щель; 17, борозда дуги непарной вены; 18, отвер­

стие заднего сегментарного бронха; 19, отверстие верхушечного сегментарного бронха;

21, отверстие переднего сегментарного бронха; 22, отверстие верхушечной артерии

нижней доли; 23. отверстие верхушечного сегментарного бронха нижней доли; 24, от­

верстие верхней ветви нижней легочной вены: 25, борозда щелевого артериального

ствола; 26, задняя легочная долька; 27, отверстие нижней легочной вены; 28, нижний

венозный синус; 29, вдавление от нижней полой вены; 30, борозда легочной связки;

31, задняя средостенная сторона легкого; 32, отверстие среднего долевого бронха.

110

/

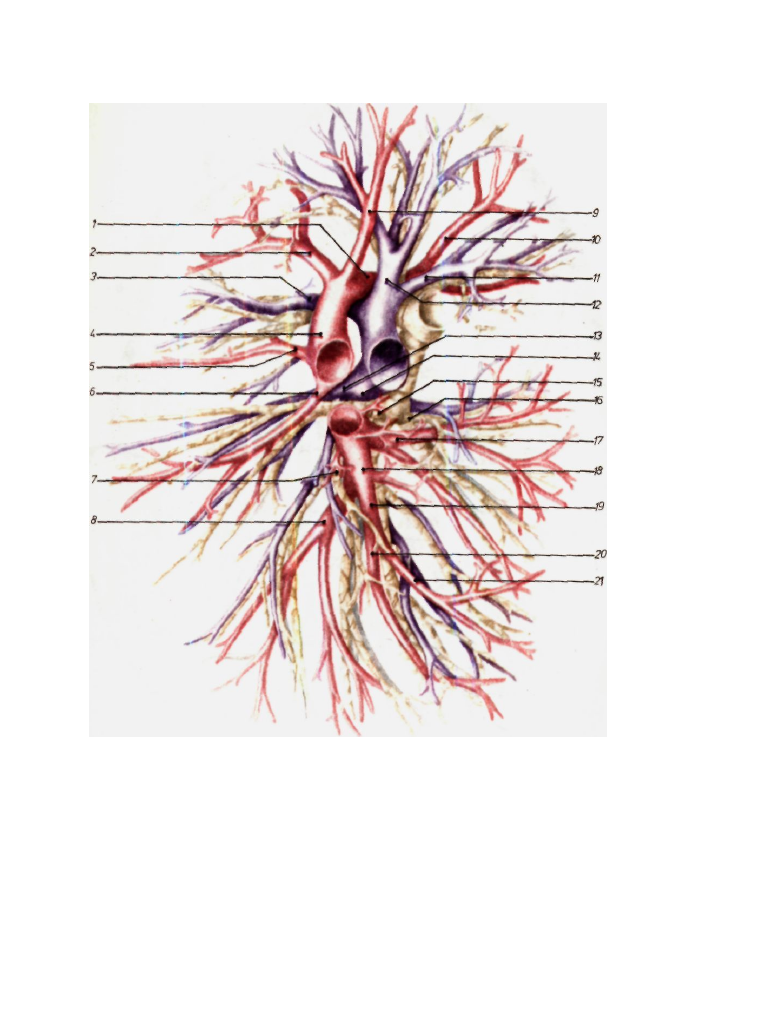

Рис. 74. — Сегментарные пучки правого легкого, внутригилюсное распределение.

1. Верхний щелевой венозный ствол; 2, межверхушечно-передняя вена; 3, передняя сре-

достенная артерия; 4, средостенный венозный ствол; 5. передняя междолевая вена ; б, нижняя

ветвь верхней легочной вены; 7, медиальный базальный (околосердечный) сегментарный

бронх; 8, передний междуба зальный венозный ствол; 9, верхушечная средостенная вена;

10, межверхушечно-задняя вена; 11, задняя средостенная артерия; 12, верхушечно-задний

артериальный ствол + верхушечная артерия; 13, средняя долевая артерия; 14, средостенно-

щелевой артериальный ствол; 15, средний долевой бронх; 16, верхушечный сегментарный

бронх нижней доли; 17. верхушечная междусубсегментарная вена нижней доли; 18, ре-

тропаракардиальное венозное слияние; 19, нижняя базальная вена; 20, междузадне-лате-

ральная .базальная вена; 21, задняя междусубсегментарная базальная вена-

111

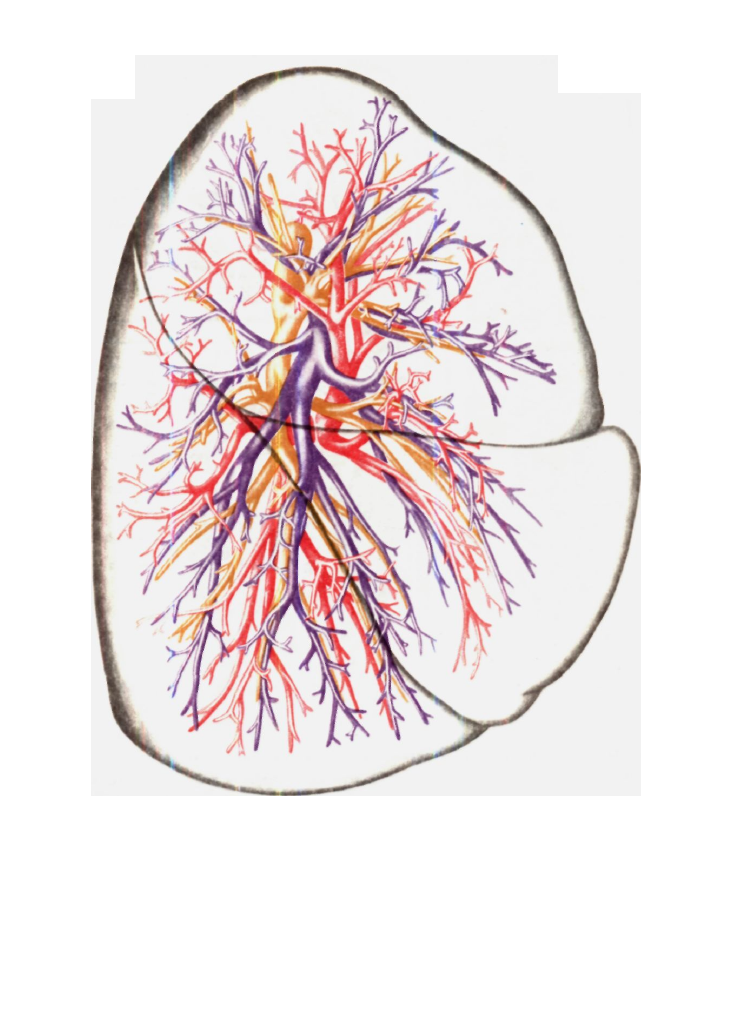

Рис. 75. — Бронхо-сосудистая структура правого легкого,

боковая сторона (по коррозионному препарату).

112
