7 Требования к типовым формам представления данных, необходимых для оценки объемов эмиссий природного газа на объектах ОАО “Газпром”

Исходные данные и результаты выполненных работ по оценке объемов эмиссий природного газа на объектах ОАО “Газпром” должны оформляться в текстовом, графическом и табличном виде в соответствии с ГОСТ 2.105; ГОСТ 2.004.

Перечень типовых форм для сбора и аккумуляции данных, необходимых для оценки эмиссий природного газа на объектах ОАО “Газпром”, приведен в таблице 7.1.

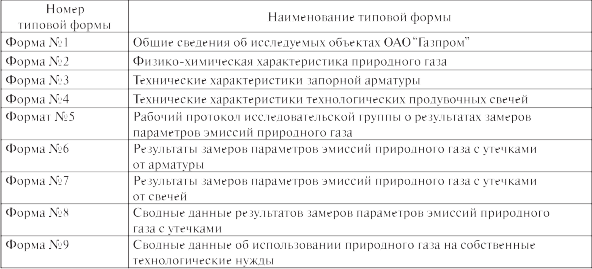

Таблица 7.1 – Перечень типовых форм для сбора и аккумуляции данных, необходимых для оценки эмиссий природного газа на объектах ОАО “Газпром”

Типовая форма №1 предназначена для сбора и аккумуляции на этапе подготовки к исследованиям общих сведений об исследуемых объектах ОАО “Газпром”. Требования к содержанию и пример заполнения типовой формы №1 приведены в таблице 7.2.

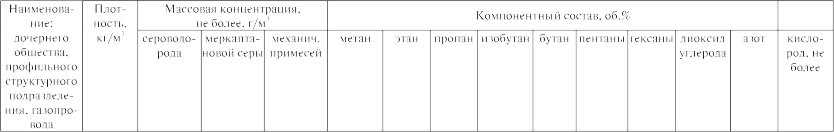

Типовая форма №2 предназначена для сбора и аккумуляции данных о физико-химических характеристиках природного газа: среднегодовых отчетных – на этапе подготовки исследований и фактических текущих – на этапе проведения исследований. Требования к содержанию и пример заполнения типовой формы №2 приведены в таблице 7.3.

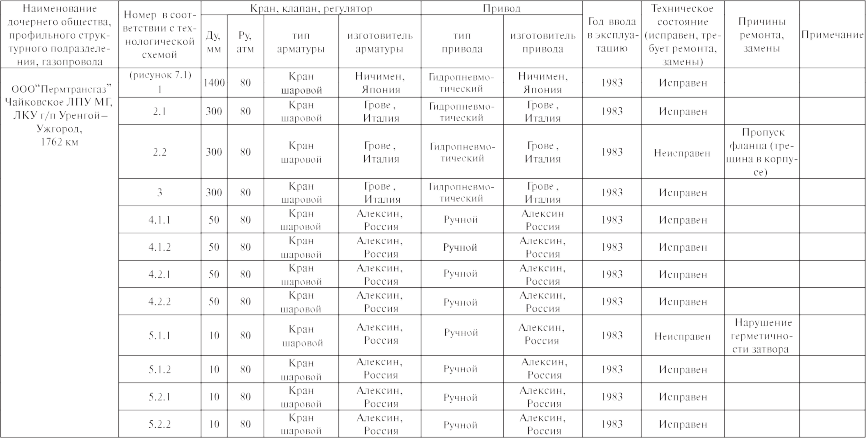

Типовая форма №3 предназначена для сбора и аккумуляции на этапе подготовки к исследованиям данных о технических характеристиках запорной арматуры, являющейся потенциальным источником неорганизованных эмиссий в атмосферу природного газа в результате его утечек. Требования к содержанию и пример заполнения типовой формы №3 приведены в таблице 7.4. К типовой форме №3 должны прилагаться соответствующие технологические схемы (или указываться ссылки на технологическую документацию, содержащую соответствующие технологические схемы), пример приведен на рисунке 7.1.

30

СТО Газпром

027-2006

31

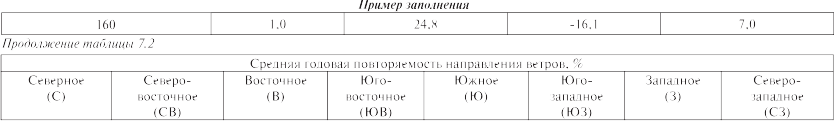

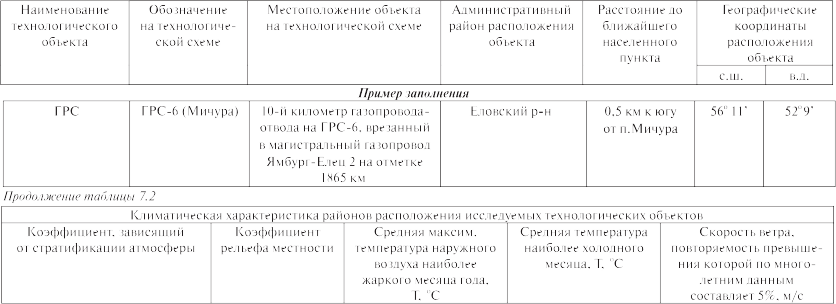

Таблица 7.2 – Типовая форма № 1. Общие сведения об исследуемых технологических объектах профильного структурного подразделения дочернего общества ОАО “Газпром”

СТО Газпром

027-2006

32

Таблица 7.3 – Типовая форма № 2. Физико-химическая характеристика природного газа

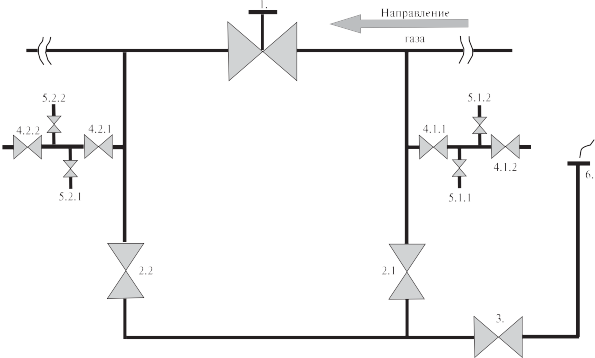

Рисунок 7.1 – Пример типовой схемы объекта – линейного кранового узла магистрального газопровода

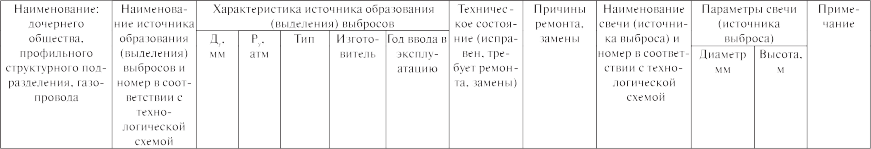

Типовая форма №4 предназначена для сбора и аккумуляции на этапе подготовки к исследованиям данных о технических характеристиках технологических продувочных свечей, которые являются одновременно источниками организованных залповых технологических выбросов и потенциальными источниками неорганизованных эмиссий в атмосферу природного газа в результате его утечек. Требования к содержанию и пример заполнения типовой формы №4 приведены в таблице 7.5. В типовой форме №4 должны указываться ссылки на соответствующие технологические схемы, пример приведен на рисунке 7.1.
Типовой формат №5 рабочего протокола предназначен для аккумуляции (на этапе проведения исследований) результатов замеров эмиссий природного газа. Требования к содержанию и пример заполнения типового формата №5 приведены в приложении А к настоящему стандарту.

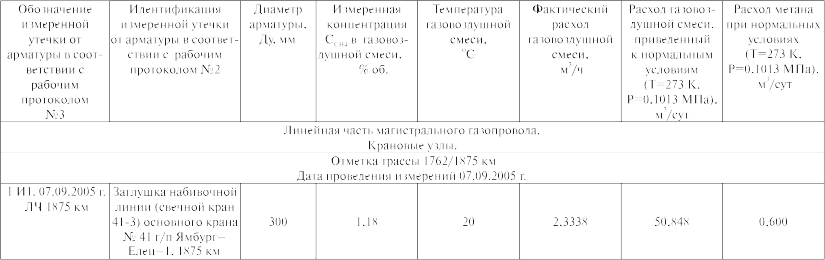

Типовая форма №6 предназначена для аккумуляции и архивирования (на этапе проведения исследований) данных первичной обработки результатов замеров эмиссий природного газа с утечками от арматуры. Требования к содержанию и пример заполнения типовой формы №6 приведены в таблице 7.6.

33

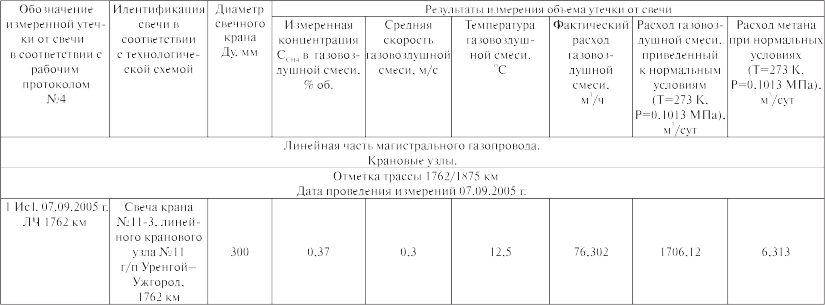

Типовая форма №7 предназначена для аккумуляции и архивирования (на этапе проведения исследований) данных первичной обработки результатов замеров эмиссий природного газа с утечками от свечей. Требования к содержанию и пример заполнения типовой формы №7 приведены в таблице 7.7.

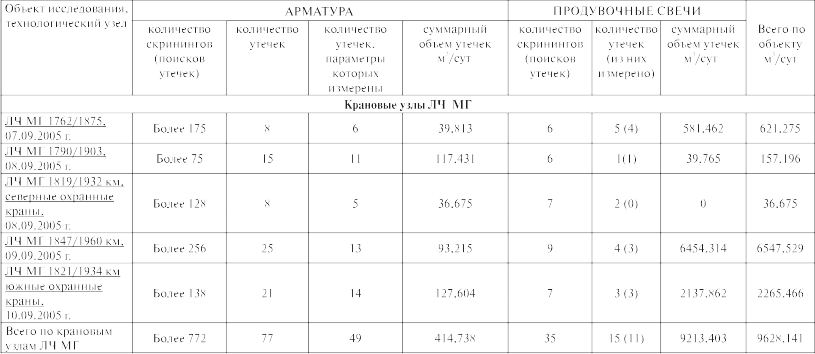

Типовая форма №8 предназначена для аккумуляции и архивирования (на этапе проведения исследований) сводных данных первичной обработки результатов замеров эмиссий природного газа с утечками от арматуры и свечей. Требования к содержанию и пример заполнения типовой формы №8 приведены в таблице 7.8.

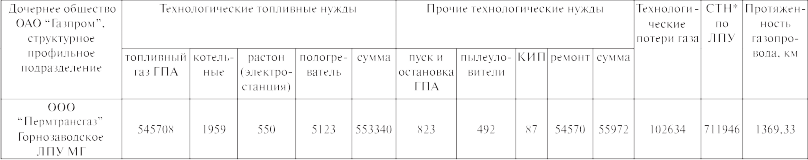

Типовая форма №9 предназначена для аккумуляции и архивирования (на этапе подготовки и проведения исследований) сводных данных об использовании природного газа на собственные технологические нужды. Требования к содержанию и пример заполнения типовой формы №9 приведены в таблице 7.9.

СТО Газпром

027-2006

Примечание – Типовая форма разработана на основе практического опыта (Отчет о НИР. Оценка воздействия линейной части газопроводов на состояние атмосферы в районе прохождения трассы. Этап 1. Оценка воздейстия линейной части газопроводов на состояние атмосферы в районе прохождения трассы [18]).

СТО Газпром

027-2006

Примечание – Свеча является источником как залпового организованного выброса, так и источником неорганизованного выброса (утечки).

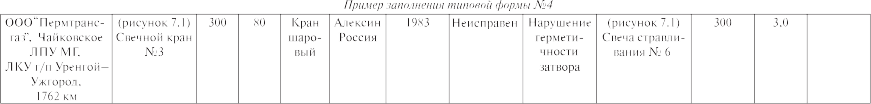

Типовая форма № 4 разработана на основе “Инструкции по инвентаризации выбросов загрязняющих веществ в атмосферу” и практического опыта (Отчет о НИР. Оценка воздействия линейной части газопроводов на состояние атмосферы в районе прохождения трассы. Этап 1. Оценка воздействия линейной части газопроводов на состояние атмосферы в районе прохождения трассы [18]).

СТО Газпром

027-2006

Таблица 7.7 – Типовая форма №7. Результаты замеров эмиссий природного газа с утечками от свечей

СТО Газпром

027-2006

Таблица 7.9 – Типовая форма № 9. Сводные данные об использовании прироодного газа на собственные нужды

ПРИЛОЖЕНИЕ A

(обязательное)

Типовой формат № 5. Рабочий протокол исследовательской группы о результатах замеров эмиссий природного газа

(примеры заполнения различных протоколов типового формата № 5)

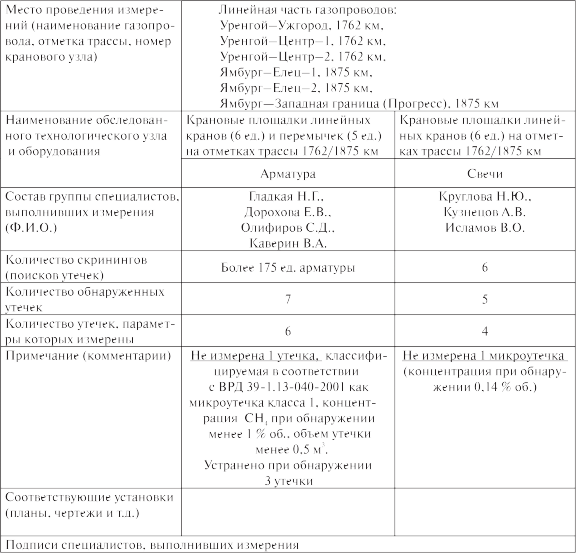

Формат № 5. Рабочий протокол № 1 по замерам эмиссий метана

СТО Газпром

027-2006

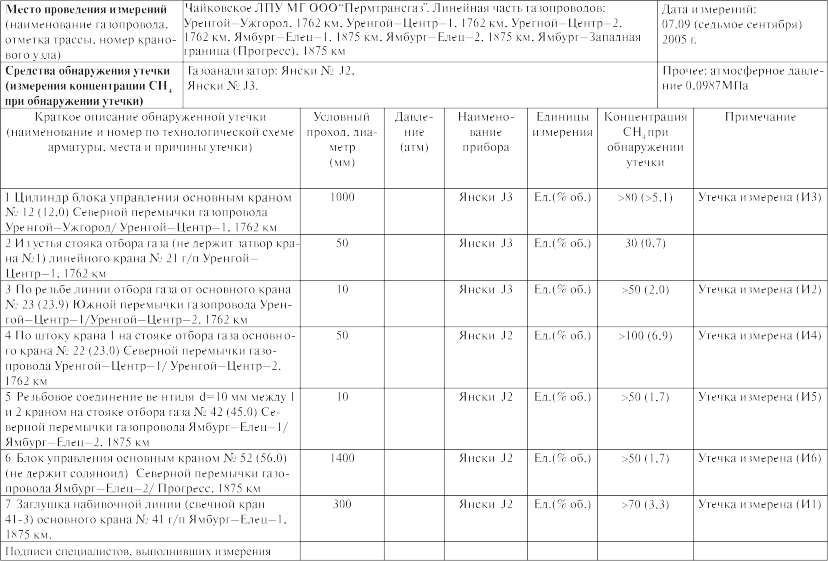

Формат № 5. Рабочий протокол № 2 – Арматура. Характеристика обнаруженных утечек

СТО Газпром

027-2006

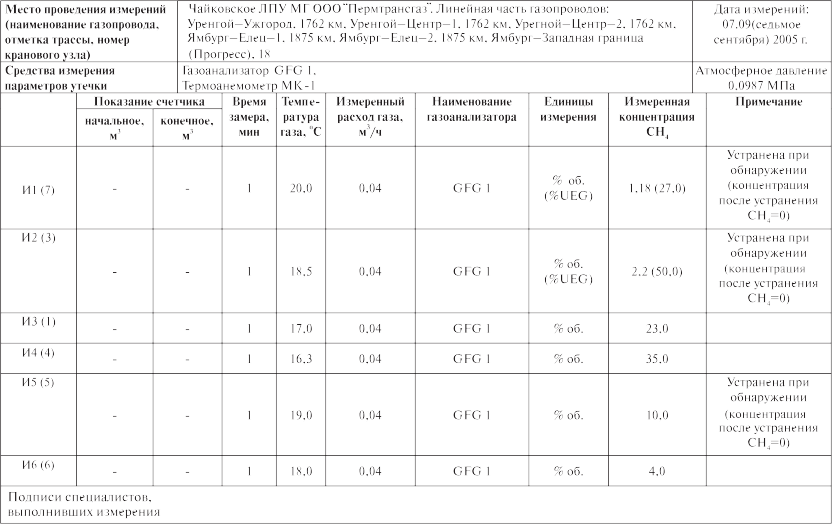

Формат № 5. Рабочий протокол № 3 – Арматура. Характеристика измеренных утечек

СТО Газпром

027-2006

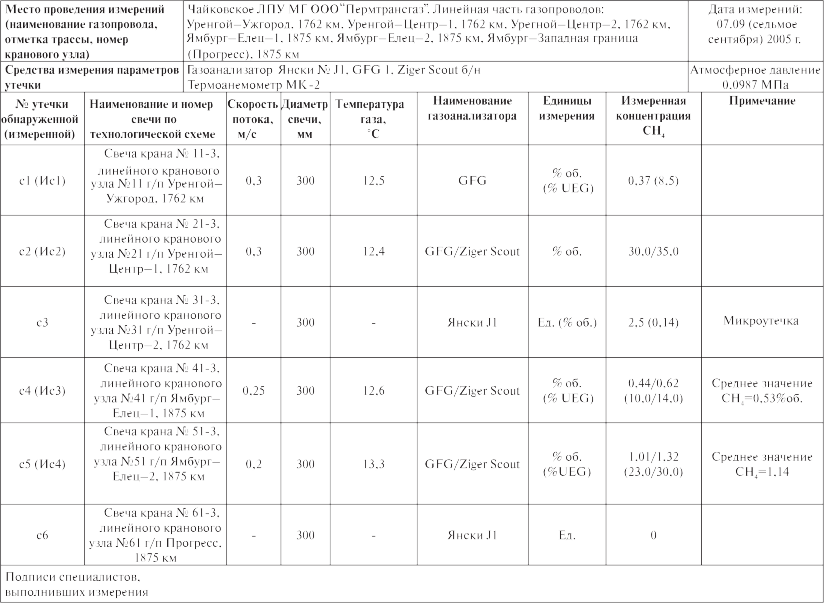

Формат № 5. Рабочий протокол № 4 – Свечи. Характеристика измеренных утечек.
