Пределы применимости метода и нормы погрешности определения плотности и объемных свойств жидких углеводородных смесей

Пределы применимости метода и нормы погрешности определения плотности и объемных свойств жидких углеводородных смесей
1. Метод расчета плотности и объемных свойств жидких углеводородных смесей применим к широкому составу НК, имеющих плотность при стандартных условиях от 400 до 900 кг/м3 в диапазонах: по давлению – от 0,1 до 15,0 МПа и по температуре – от минус 10 оС до 50 оС.
2. Границы относительной погрешности результатов определения плотности и объемных свойств – коэффициента сжимаемости и коэффициента объемного расширения жидких углеводородных смесей – по данной методике при доверительной вероятности P=0,95 приведены в таблице 5.

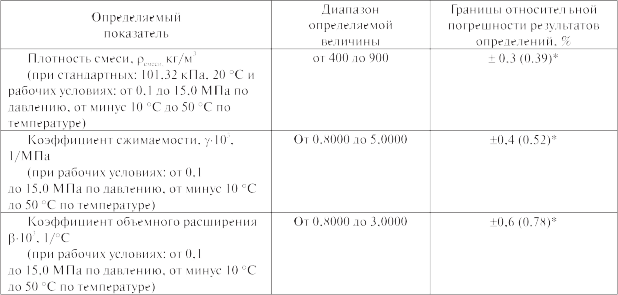

  Таблица 5 – Границы относительной погрешности результатов определения плотности и объемных свойств

  *Границы относительной погрешности результатов определения плотности и объемных свойств смесей после перерасчета массового содержания в молярное с объединением узких фракций в псевдокомпоненты в соответствии с 6.5.13 возрастают в 1,3 раза.
Контроль точности получаемых результатов определений
1. Контроль точности результатов определения плотности жидких углеводородных смесей осуществляют в соответствии с требованиями раздела 6 ГОСТ Р ИСО 5725-6.
2. Контроль стабильности показателя правильности результатов определения плотности жидких углеводородных смесей проводят с использованием контрольных карт (КК) Шухарта по ГОСТ Р 50779.42.
3. Для контроля точности значения плотности жидкой углеводородной смеси, полученного расчетным путем по настоящему стандарту, используют лабораторные плотномеры, имеющие следующие основные метрологические и технические характеристики:

рабочий диапазон температур .......................................... от минус 10 до плюс 50 °С;

рабочий диапазон давлений ............................................. от 0 до 12,0 МПа;

диапазон измеряемой плотности ..................................... от 500 до 1200 кг/м3;

дискретность отсчета плотности ..................................... 0,1 кг/м3;

абсолютная погрешность измерения плотности ........... 0,3 кг/м3;

внутренний объем плотномера ........................................ не более 50 см3. Компонентно-фракционный состав жидкой углеводородной смеси определяют в со-

ответствии с ММ 51-00159093-004-04 [12]. Затем по настоящему стандарту определяют расчетную плотность смеси.

С помощью плотномера измеряют плотность жидкой углеводородной смеси. Относительное расхождение (, %) между результатом определения плотности смеси,

определенной по настоящему стандарту (Х

расч.

, %), и значением плотности, определенным с

помощью плотномера (, %), рассчитывают по формуле (4) и наносят его на КК.

. (4)

Параметры КК:

а) Средняя линия CL: d2r= 1,1280,15 = 0,17 %; в) Пределы действия:

верхний UCL: D2r = 3,6860,15 = 0,55 %; нижний LCL – отсутствует;

с) Пределы предупреждения:

верхний UWL: D(2)r = 2.8340,15 = 0,425 %;

нижний LWL – отсутствует.

Если значение  находится внутри пределов предупреждения, то процедуру расчета признают удовлетворительной.

Если значение  попадает за границу пределов действия, то это служит предупреждением о возможных неточностях ввода данных в программу, других причинах. В этом случае качество процедуры расчета признают неудовлетворительным, выясняют и устраняют причины появления неудовлетворительных результатов контроля. Причиной неудовлетворительных результатов контроля может являться неверное определение компонентно-фракционного состава смеси.

Если очередная точка  попадает между пределами предупреждения и пределами действия, то контрольную процедуру повторяют. При повторном появлении  между пределами предупреждения и пределами действия выясняют и устраняют причины появления неудовлетворительных результатов контроля.

После нанесения очередной точки  на контрольную карту проверяют структуру КК на особые причины в соответствии с разделом 7 ГОСТ Р 50779.42. Если устанавливают наличие особой причины, то управление процессом осуществляют в соответствии с разделом 8 ГОСТ Р 50779.42.

Приложение А (обязательное)

Значение коэффициента сжимаемости температурного коэффициента объемного расширения НК при различных температурах и давлениях

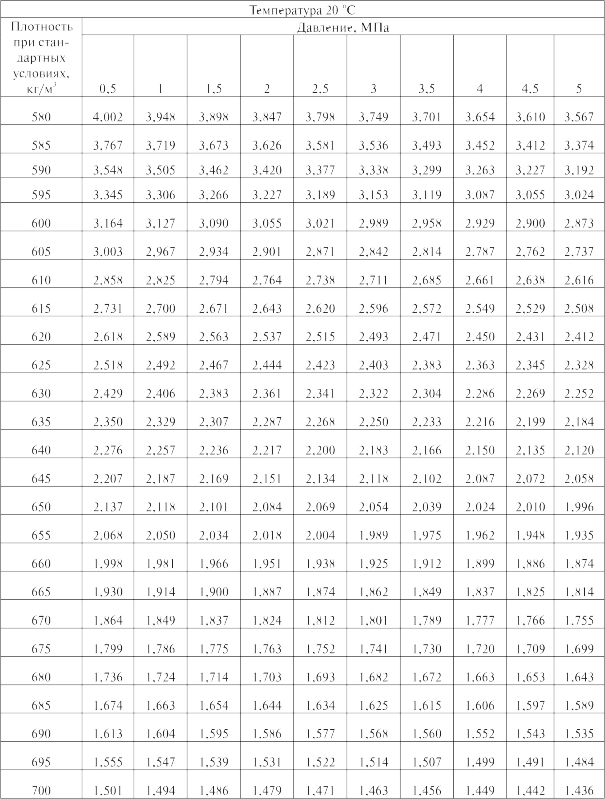

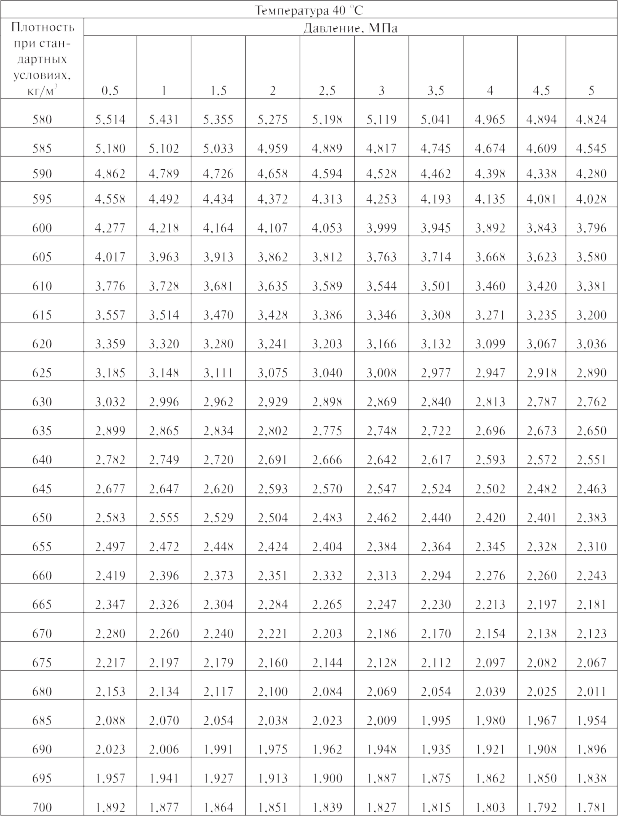

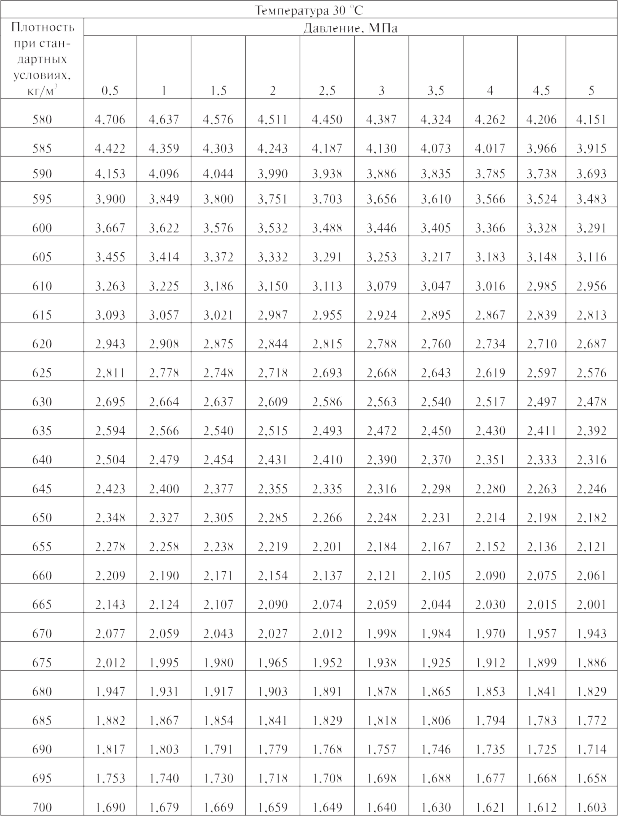

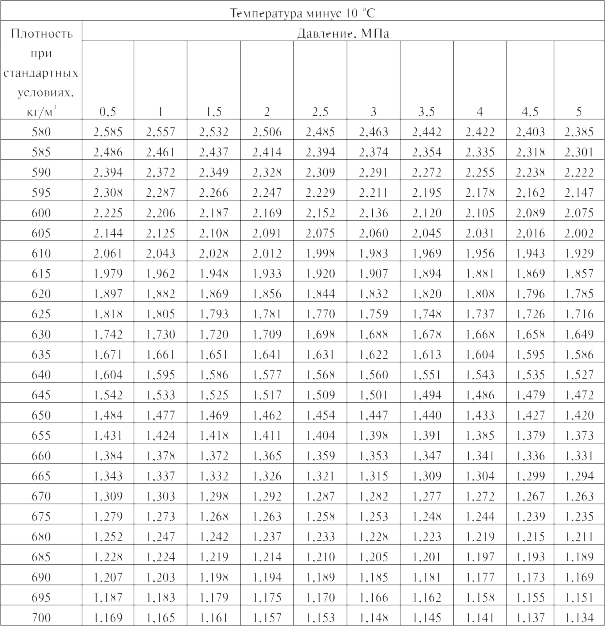

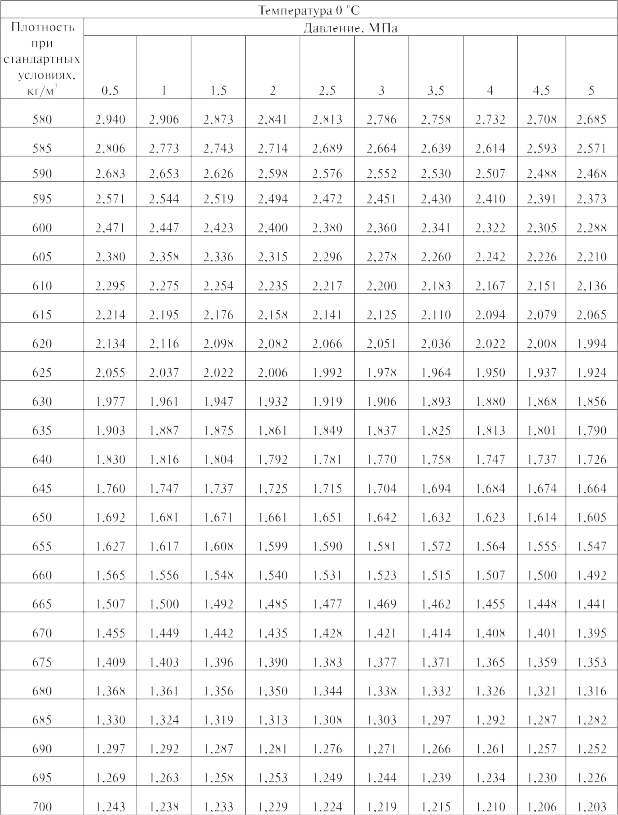

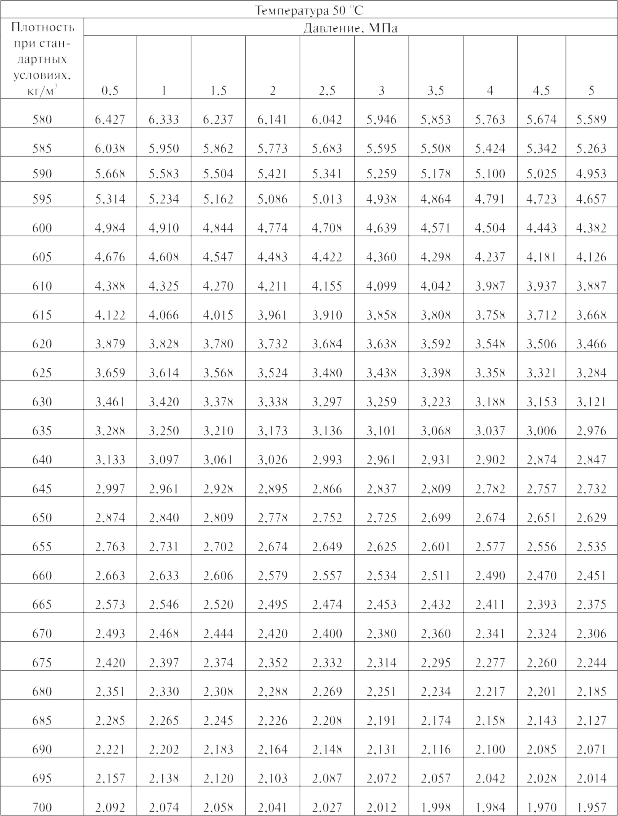

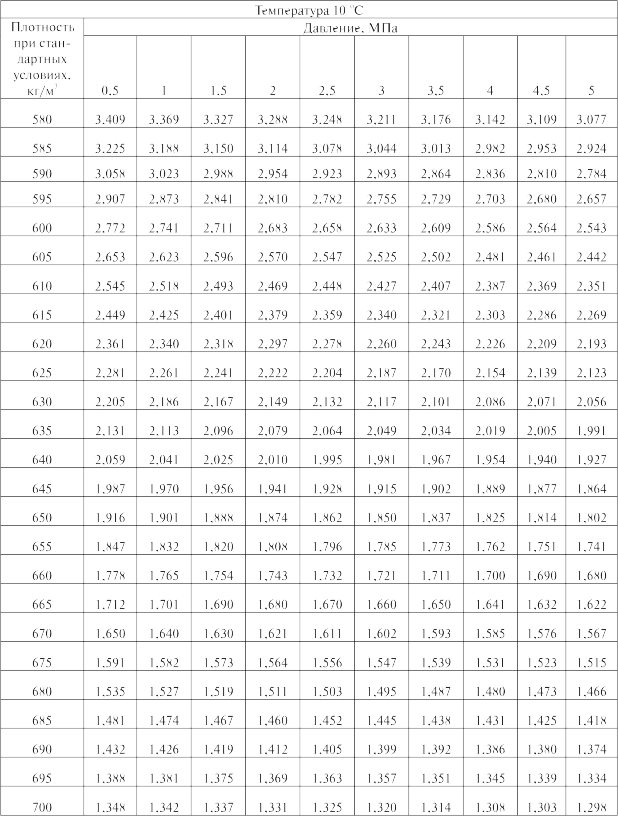

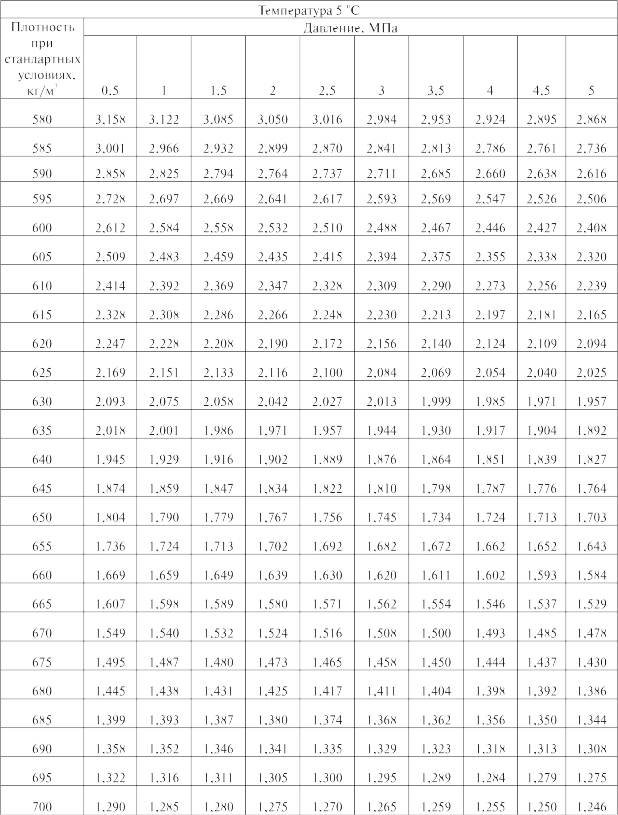

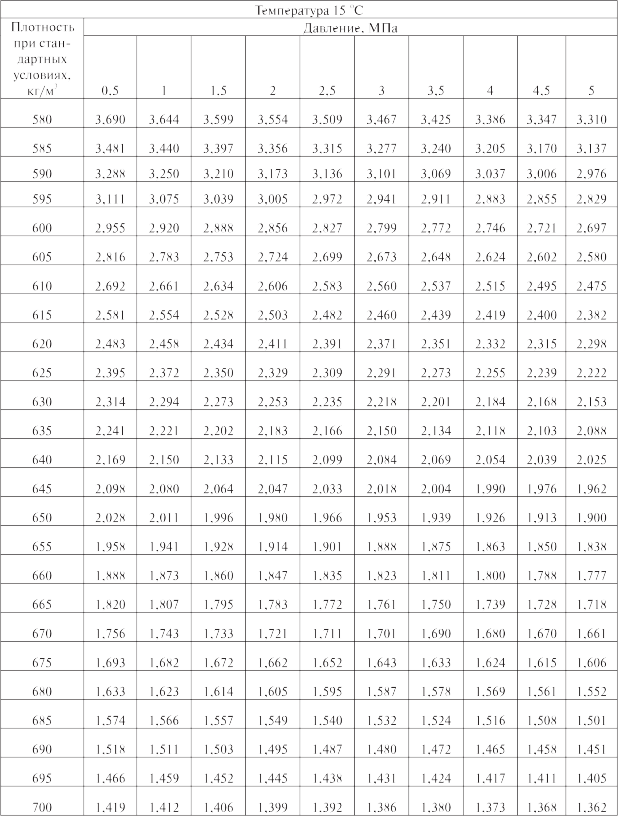

Таблица А.1 – Значение коэффициента сжимаемости НК при различных температурах * 103, 1/МПа

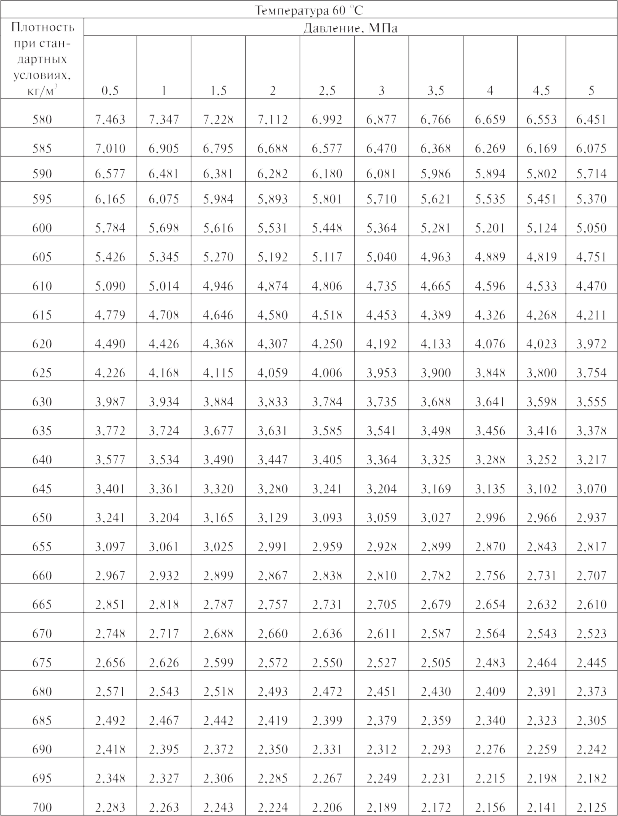

Продолжение таблицы А.1 – Значение коэффициента сжимаемости НК при различных температурах * 103, 1/МПа

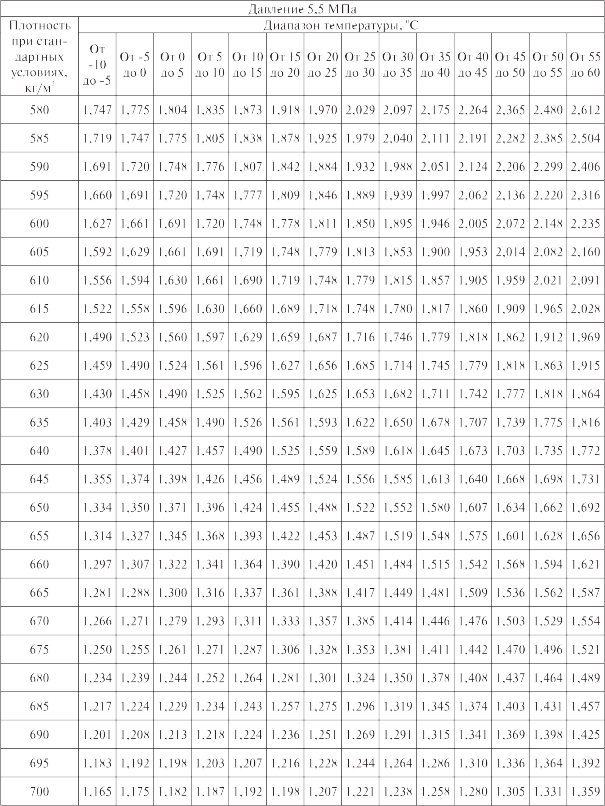

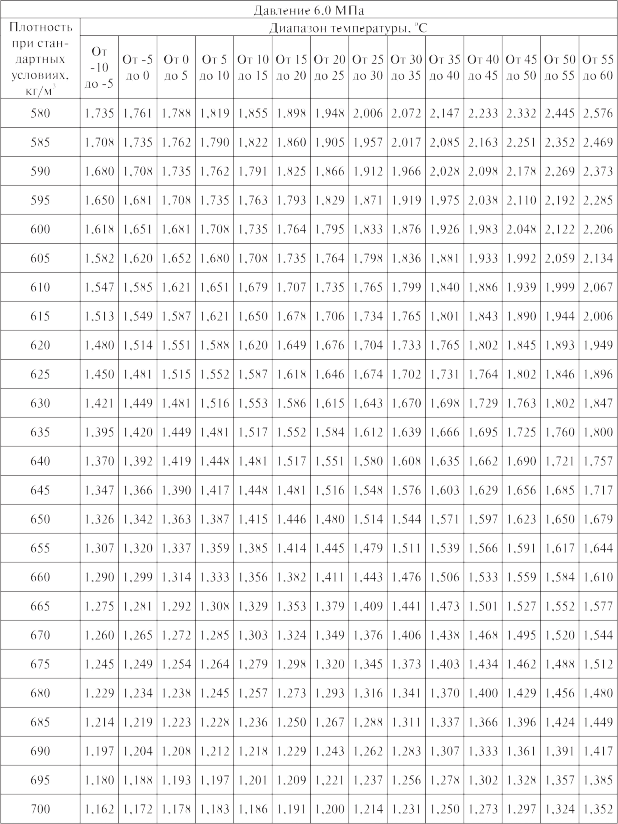

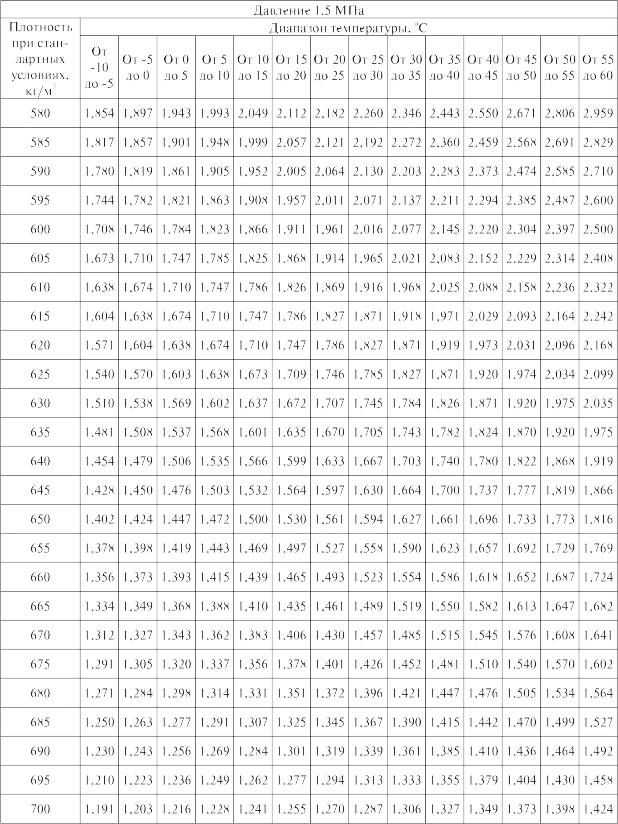

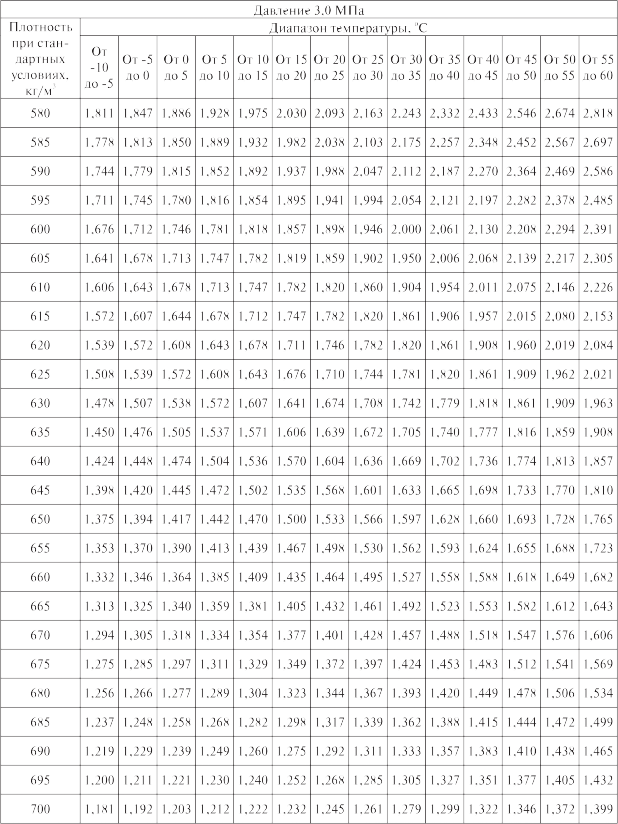

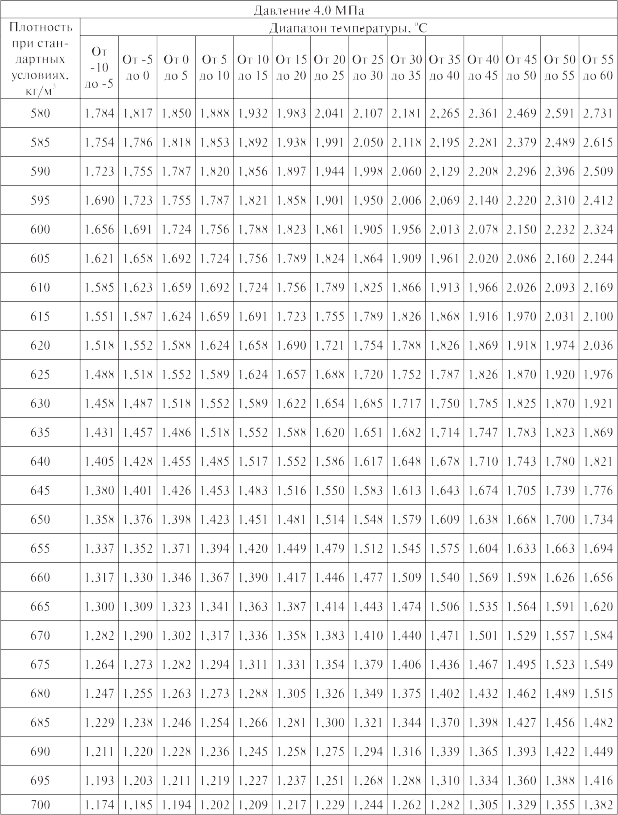

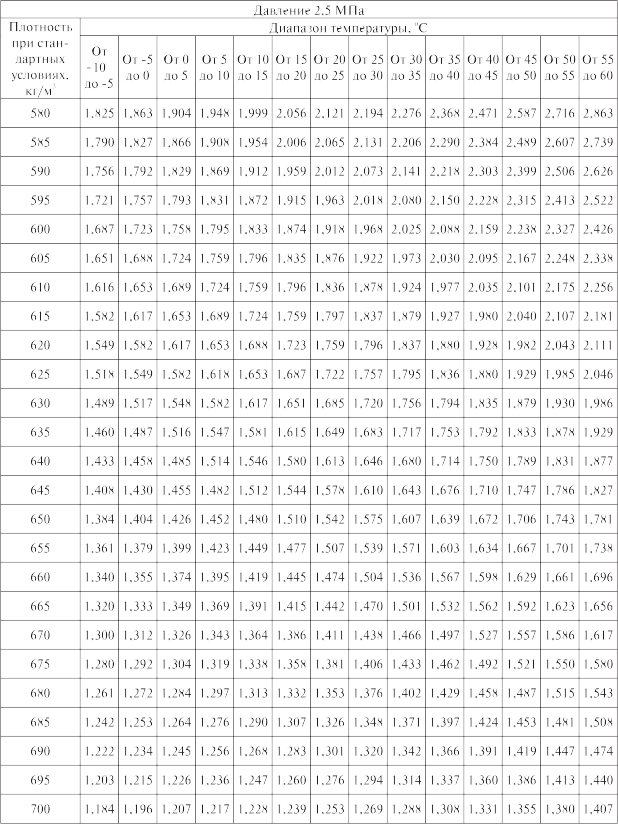

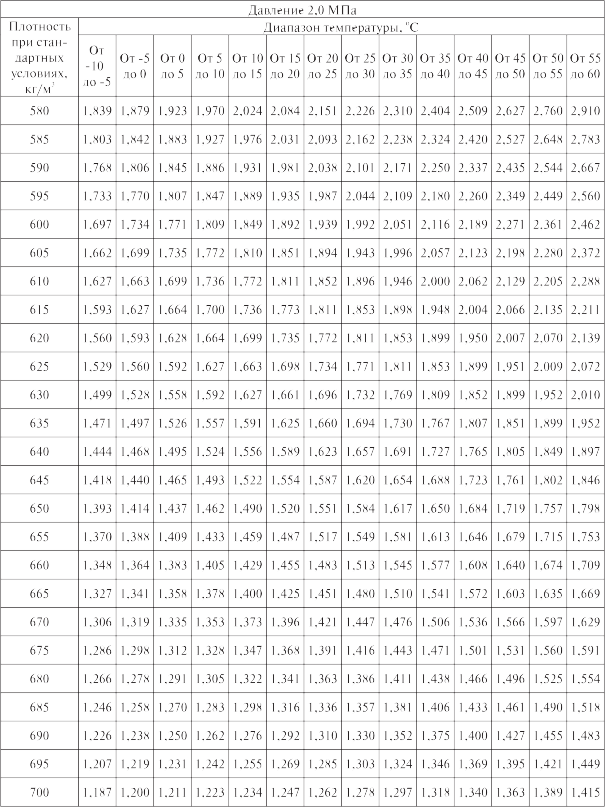

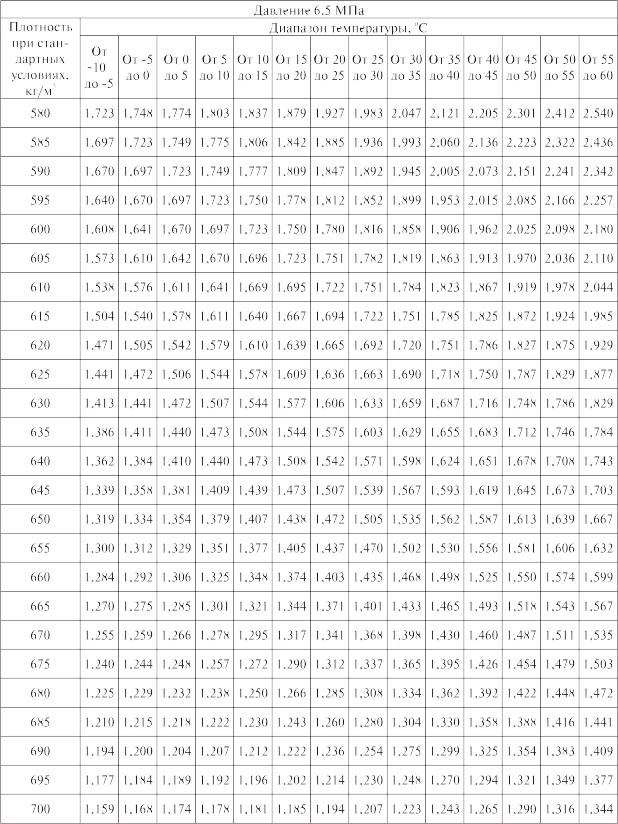

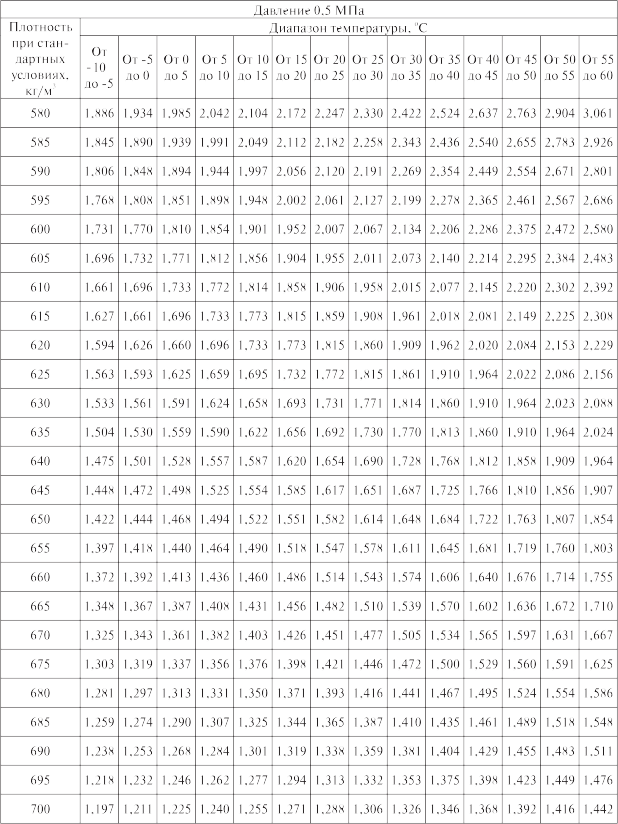

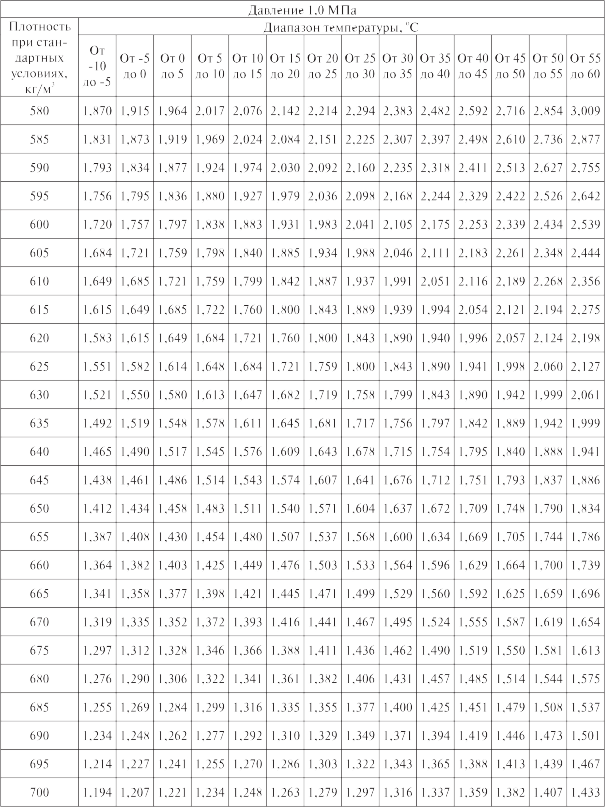

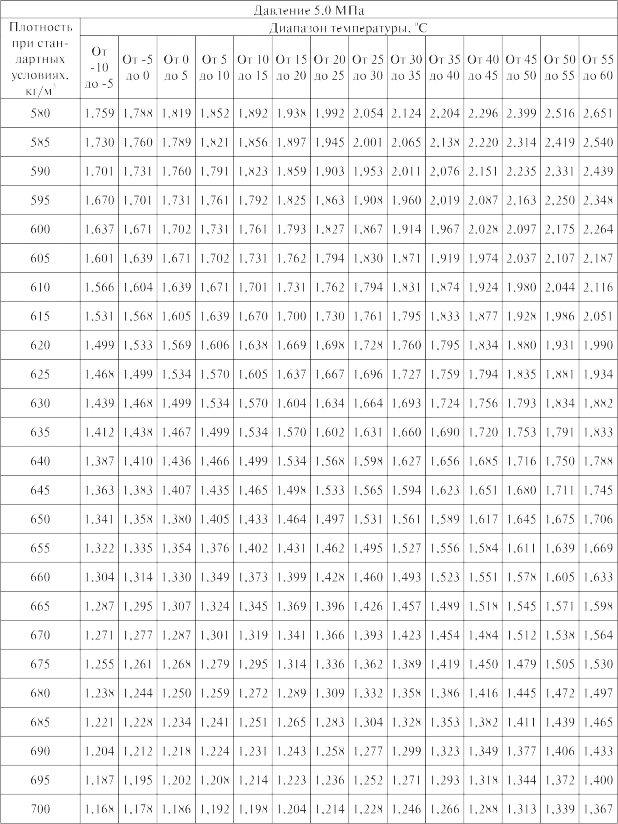

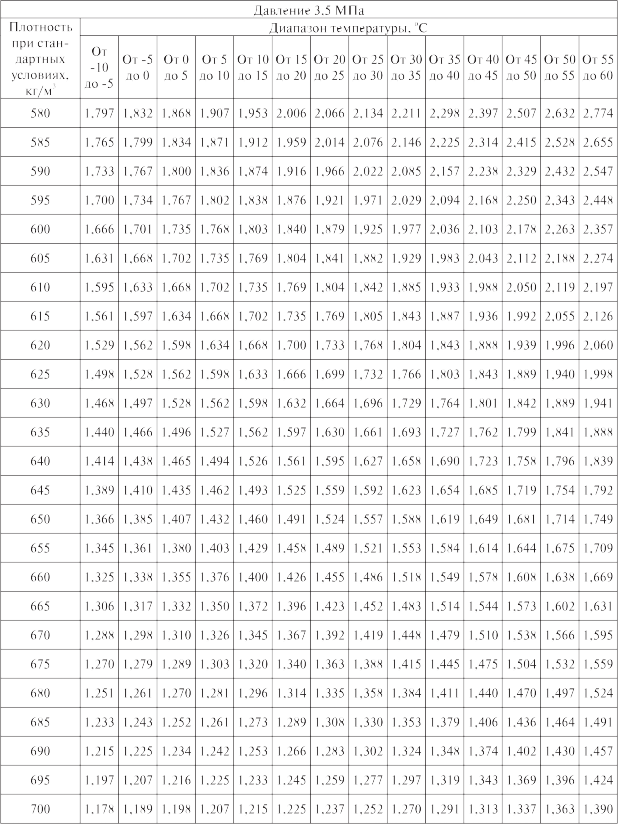

Таблица А.2 – Значение температурного коэффициента объемного расширения НК при различных давлениях * 103, 1/оС

Продолжение таблицы А.2 – Значение температурного коэффициента объемного расширения НК при различных давлениях * 103, 1/оС
