ПРИЛОЖЕНИЕ А (справочное) СТО Газпром РД 2.1-155-2005




Соотношение единиц измерений

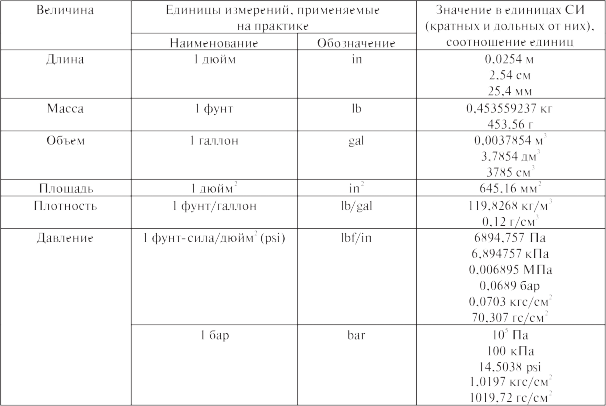

Таблица А .1





ПРИЛОЖЕНИЕ Б

(справочное)




Описание анализатора № 5265

фирмы “CHANDLER ENGINEERING” (CША)




Б.1 Анализатор № 5265 фирмы “CHANDLER ENGINEERING” (CША) (далее по тексту – анализатор) предназначен для исследования кинетики затвердевания цементных паст и неразрушающего контроля прочностных свойств тампонажных материалов на основе цемента путем измерения времени прохождения ультразвуковых импульсов через образец тампонажного раствора (камня) и обеспечивает вычисление значений статического напряжения сдвига и прочности камня на сжатие по измеренному времени с использованием заданного алгоритма, заложенного в программном обеспечении анализатора.

Б.1.1 Анализатор имеет следующие технические характеристики: максимальная рабочая температура, оС .........................................200± 2

максимальное рабочее давление, МПа ..........................................138± 2 мощность нагревателя, Вт ..............................................................2000

объем пробы раствора, см3 210

Б.1.2 Анализатор сохраняет работоспособность:

  • при температуре окружающей среды от 0 оС до 50 оС;

  • при наличии хладагента (чистой воды или этиленгликоля) для охлаждения при давлении в линии холодного водоснабжения не менее 600 кПа;

  • при наличии чистого, сухого, сжатого воздуха при давлении сжатого воздуха в линии не менее 700 кПа.

Б.2 Устройство анализатора

Б.2.1 Анализатор состоит из автоклава, нагревателя, приборов для измерения, контроля и управления температурой и приборной панели управления. Анализатор требует компьютерного и программного обеспечения для сбора, обработки и хранения полученных данных, отображения результатов испытаний (теста); отводов для подключения напорной и дренажной водяных линий, воздушной линии от компрессора.

Б.2.2 Автоклав состоит из стального цилиндрического толстостенного корпуса, верхней пробки с тремя отверстиями, к которым подключаются излучатель ультразвуковых волн, термопара для измерения температуры цементного теста (тампонажного раствора), жесткая линия для создания давления; и нижней пробки с приемником ультразвуковых волн.

Б.2.3 Приборная панель управления анализатором включает:

Б.2.3.1 Встроенный манометр для контроля давления в линии подачи воздуха в автоклав: диапазон показаний, psi (кПа) ..........................................от 0 до 22 000 (160 000)

цена деления, psi (кПа) ......................................................200 (2000)

Б.2.3.2 Встроенный манометр давления воздуха на насосе: диапазон показаний, psi (bar) ............................................100 (0,7)

цена деления, psi (bar) .......................................................1 (0,1)

Б.2.3.3 Температурный контроллер для контроля и управления температурой;

Б.2.3.4 Рычаги управления (переключатели, разгрузочный клапан, регулятор давления насоса, кран снижения давления).

Б.3 Принцип работы анализатора:

  • пробу тампонажного раствора помещают в автоклав анализатора и создают термобарические условия;

  • ультразвуковые импульсы, посылаемые излучателем, проходят через образец тампонажного раствора-камня и регистрируются приемником;

  • поступление информации на компьютер;

  • обработка полученных данных в цифровой сигнал;

  • измерение транзитного времени прохождения ультразвукового импульса через раствор и камень;

  • расчет прочности на сжатие камня, сформированного из тампонажного раствора, через определенные алгоритмы;

  • во время испытаний на мониторе компьютера появляются данные об измеренных и вычисленных величинах в виде цифробуквенной (Temperature, Pressure, Gel Value, Static Gel Strength, Transit Time, Compressive Strength, Тime) и графической информации: кривой изменения транзитного времени (Transit Time, microsec/in) и кривой роста прочности камня на сжатие во времени (Compressive Strength, МРа).

ПРИЛОЖЕНИЕ B

(рекомендуемое)




Форма записи результатов измерений




В.1 Дата проведения измерения (число, месяц, год) В.2 Вид и марка цемента, нормативный документ (ГОСТ, ТУ) В.3 Условия твердения (температура, оС и давление, МПа) В.4 Продолжительность твердения, ч В.5 Плотность тампонажного раствора, г/см3 (тип раствора) В.6 Форма записи результатов измерений транзитного времени и прочности тампонаж-

ного камня на сжатие

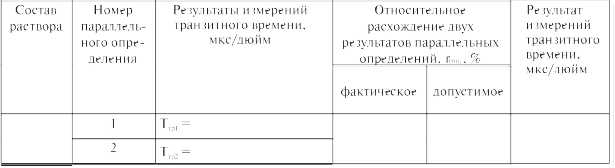

Та блица В .6.1 – Форма записи результатов измерений транзитного времени

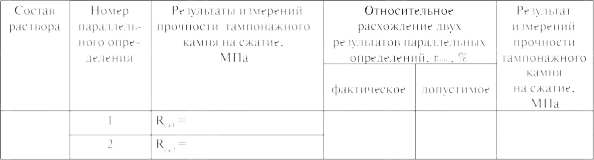

Таблица В.6.2 – Форма записи результатов измерений прочности тампонажного камня на сжатие













пром РД 2.1-155-2005



СТО Газ



Корректор В.М. Осканян

Компьютерная верстка А.И. Шалобановой





ИД № 01886. Подписано в печать 06.06.2005 г. Формат 60x84/8. Гарнитура Ньютон С. Тираж 50 экз. Усл. печ. 2,75 л. Уч.-изд. л. 2,4. Заказ 59.





ООО “ИРЦ Газпром” 117630, Москва, ул. Обручева, д. 27, корп. 2. Тел.: (095)719-64-75, 719-31-17.
