СХЕМА ТЕПЛОСНАБЖЕНИЯ ГОРОДА КАНСКА С 2013 ПО 2028 ГОД

Средневзвешенная частота отказов тепловых сетей ООО «Тепло-Сбыт-

Сервис»

Таблица 1.9.2.

Срок эксплуатации

λ₀

участка ТС

1/м/год

0<t<3

0,000000000

3<t<17

0,000585293

t>17

0,000000000

Вид зависимости интенсивности отказов от срока эксплуатации участка

тепловой сети приведен на рисунке 1.9.2.

Рисунок 1.9.2. Зависимость интенсивности отказов от срока

эксплуатации тепловой сети

Расчет проводится для каждой градации повторяемости температуры

наружного воздуха при коэффициенте аккумуляции жилого здания β=40 часов.

Результаты расчета приведены в таблице 1.9.3.

122

Расчет времени снижения температуры внутри отапливаемого помещения

Таблица 1.9.3.

Повторяемость

Время снижения

Температура

Повторяемость

температур

температуры воздуха

наружного

температур наружного

наружного воздуха,

внутри отапливаемого

воздуха, ^oC

воздуха, %

час

помещения до +12 ^оС

-41

0,3

17,1

5,62

-40

0,8

45,5

5,72

-37,5

1,1

62,6

5,99

-35

1,8

102,4

6,29

-32,5

2,9

165,0

6,61

-30

3,8

216,1

6,97

-27,5

4,2

238,9

7,38

-25

4,7

267,3

7,83

-22,5

5,8

329,9

8,34

-20

5,9

335,6

8,93

-17,5

6,1

347,0

9,60

-15

7,7

438,0

10,38

-12,5

7,1

403,8

11,30

-10

7,7

438,0

12,41

-7,5

7,5

426,6

13,75

-5

398,2

15,43

-2,5

7,5

426,6

17,57

2,7

153,6

20,43

2,5

0,8

45,5

24,44

0,2

11,4

30,49

7,5

14,4

819,1

40,87

Данные о повторяемости температур наружного воздуха приняты согласно

справочному пособию к СНиП

2.01.01.-82 "Строительная климатология и

геофизика" для города Красноярска.

Для определения участков с наиболее низкой вероятностью безотказной

работы системы теплоснабжения были рассчитаны вероятности безотказной

работы наиболее удаленных от источников централизованного теплоснабжения

123

потребителей по каждому тепловому выводу источников центрального

теплоснабжения.

В качестве наиболее удаленных от источников централизованного

теплоснабжения приняты следующие потребители:

1. Тепломагистраль №1 Канской ТЭЦ ТГК-13 - потребитель по адресу:

мкр. Сосновый,76;

2. Тепломагистраль №1А Канской ТЭЦ ТГК-13 - потребитель по адресу:

мкр. Солнечный, 55/5;

3. Тепломагистраль №3 Канской ТЭЦ ТГК-13 - потребитель по адресу:

ул. Юбилейная, 17;

4. Тепломагистраль

№4 Канской ТЭЦ ТГК-13

- обобщенный

потребитель 1-й Военный городок;

5. Тепломагистраль №5 Канской ТЭЦ ТГК-13 - потребитель по адресу:

пос. Ремзавод, 20;

6. ТЭЦ ООО «Тепло-Сбыт-Сервис»:

а) 1 тепловой вывод - потребитель по адресу: ул. Комсомольская,

36/1;

б) 2 тепловой вывод - потребитель по адресу: ул. Восточная, 48.

Далее для каждого участка, входящего в путь от источника теплоснабжения

до потребителя, вычисляется время ликвидации повреждения.

Ввиду отсутствия достоверных данных о времени восстановления

теплоснабжения потребителей для расчета времени, необходимого для ликвидации

повреждения, использовалась эмпирическая зависимость, предложенная Е.Я.

Соколовым в книге «Теплофикация и тепловые сети» (М.: Издательство МЭИ, 2011

г.). Данная эмпирическая зависимость учитывает способ прокладки теплопровода

(подземный, надземный), его конструкцию, условный диаметр трубопровода, а

также расстояние между секционирующими задвижками.

После расчета времени ликвидации повреждений вычисляются

относительная и накопленная частота нарушений работы системы теплоснабжения,

при которых время снижения температуры до критических значений меньше, чем

время ремонта повреждений. Полученные значения используются в расчете

124

потоков отказов участков тепловой сети, способных привести к снижению

температуры в отапливаемом помещении до критических значений (+12⁰ С).

Вероятность безотказной работы участка тепловой сети экспоненциально

зависит от величины потока отказов участка. Вероятности безотказной работы

всего пути от источника до потребителя определяется как произведение

вероятностей безотказной работы каждого участка этого пути.

Подробный расчет вероятности безотказной работы тепловых сетей

относительно наиболее удаленных от источников теплоснабжения потребителей

приведен в приложении № 9.

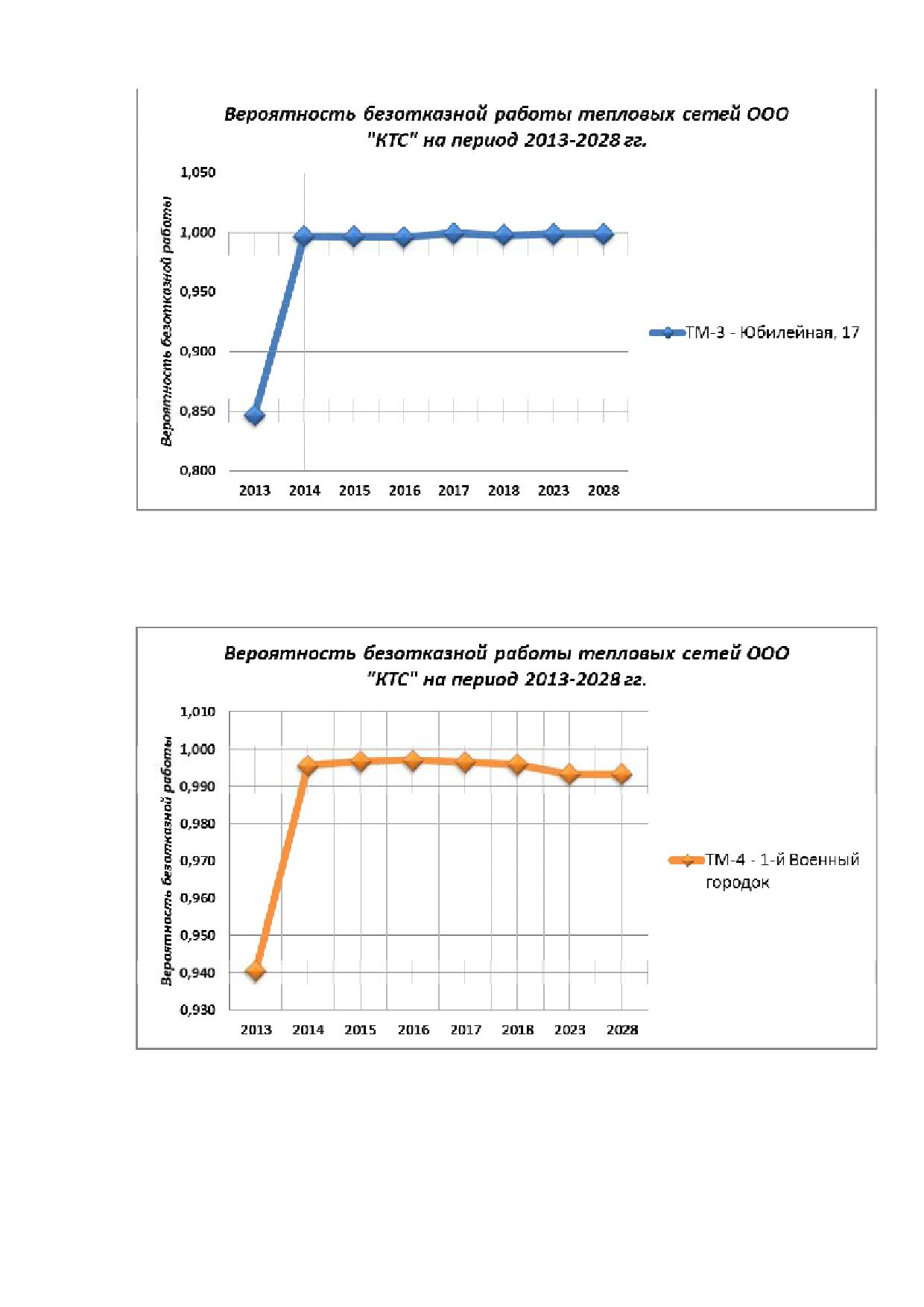

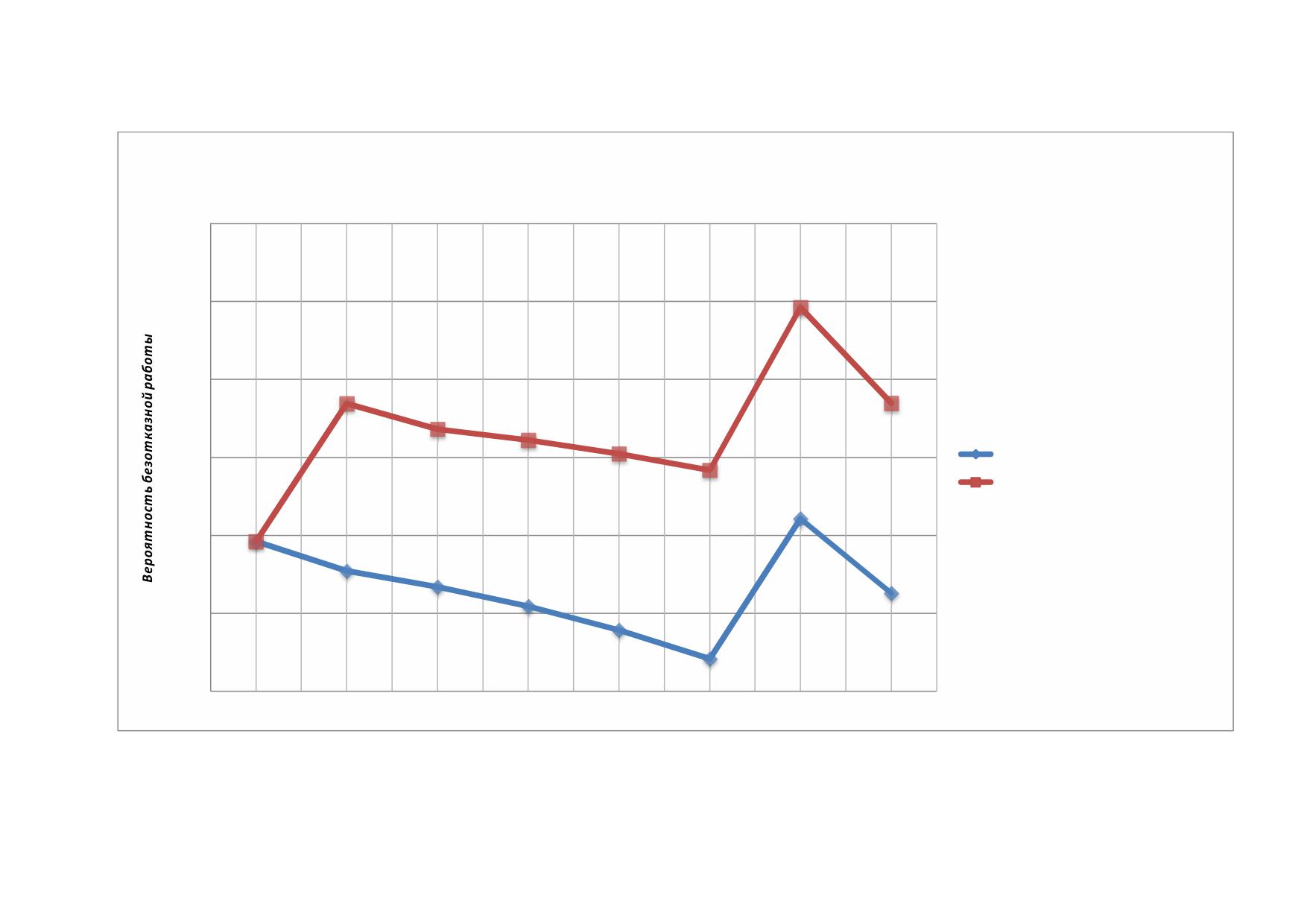

Вероятность безотказной работы тепловой сети относительно наиболее

удаленного потребителя по каждому тепловому выводу приведен в таблице 1.9.4.

Вероятность безотказной работы тепловых сетей относительно наиболее

удаленных потребителей

Таблица 1.9.4.

Участок

Текущее состояние

Канская ТЭЦ

Нерезервируемые участки

ТМ-1 - мкр. Сосновый, 76

0,968486255

ТМ-1А - мкр. Солнечный, 55/5

0,999592671

ТМ-3 - Юбилейная, 17

0,846821399

ТМ-4 - 1-й Военный городок

0,940584262

ТМ-5 - пос. Ремзавод, 20

0,999936467

Резервируемые участки

ТЭЦ ТГК-13 - Пожарное депо

0,995461421

ТЭЦ ООО "Теплосбытсервис"

Вывод №1 - Комсомольская, 36/1

0,979617266

Вывод №2 - Восточная, 48

0,979617266

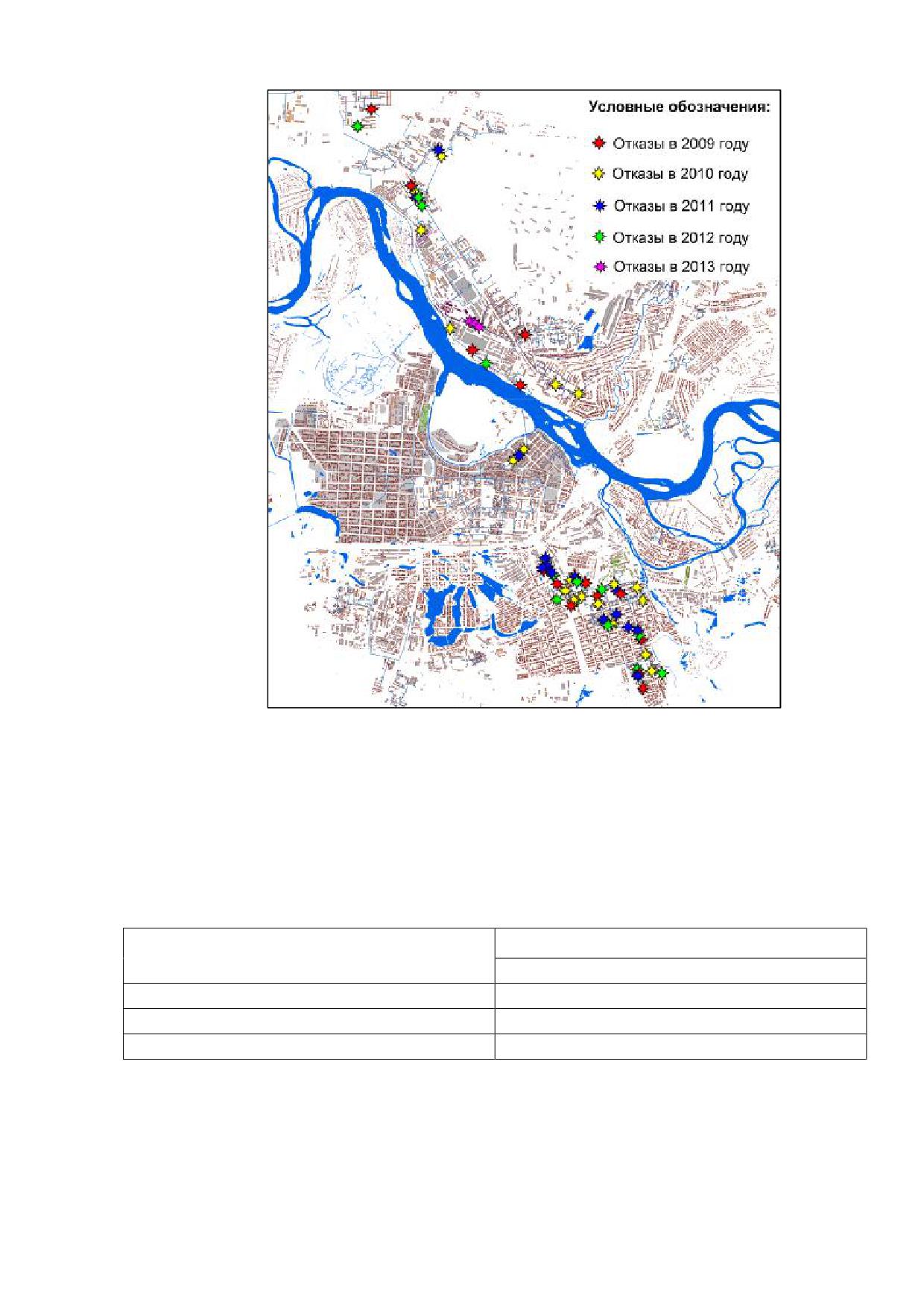

1.9.2. Анализ аварийных отключений потребителей

По данным, полученным от теплоснабжающих организаций г.Канска, в

период 2008-2012гг. аварий зафиксировано не было.

125

Часть 1.10. Цены (тарифы) в сфере теплоснабжения

1.10.1. Динамика утвержденных тарифов

Тарифы на тепловую энергию

Тариф, руб./Гкал

2009

2010

2011

2012

2013

ОАО ТГК-13,руб./Гкал

627,61

721,66

826,88

916,81

ООО "Т.С.С.",руб./Гкал

1397,40

1597,65

1566,92

1226,10

ОАО "Гортепло",руб./Гкал

2048,14

2289,08

2510,54

2616,46

3463,29

Красноярскнефтепродукт

2216,19

2447,44

ОАО РЭУ, ф-л Иркутский

3287,16

3421,48

2985,04

4000,00

3500,00

3000,00

ОАО ТГК-13,руб./Гкал

2500,00

ООО "Т.С.С.",руб./Гкал

2000,00

ОАО "Гортепло",руб./Гкал

1500,00

Красноярскнефтепродукт

ОАО РЭУ, ф-л Иркутский

1000,00

500,00

0,00

2009

2010

2011

2012

2013

Тарифы на горячее водоснабжение

Тариф, руб./куб.м.

2009

2010

2011

2012

2013

ОАО ТГК-13,руб./куб.м.

34,52

39,69

45,48

50,42

ООО "Т.С.С.",руб./куб.м.

76,86

87,87

86,18

67,44

ОАО "Гортепло",руб./куб.м.

112,65

125,90

138,08

143,91

190,48

Красноярскнефтепродукт, руб./куб.м.

121,89

134,61

ОАО РЭУ, ф-л Иркутский,руб./куб.м.

180,79

188,18

164,18

127

Часть 1.11. Описание существующих технических и технологических

проблем в системах теплоснабжения поселения, городского округа.

1.11.1. Описание существующих проблем организации качественного

теплоснабжения (перечень причин, приводящих к снижению качества

теплоснабжения, включая проблемы в работе теплопотребляющих

установок потребителей)

Проблемы в организации качественного теплоснабжения на текущий

момент связаны с высоким износом тепловых сетей и их теплоизоляционных

конструкций. По причине сверхнормативных потерь тепловой энергии через

теплоизоляцию и с утечками происходит недоотпуск теплоносителя.

Решение данной проблемы возможно путем капитального ремонта тепловых

сетей.

1.11.2. Описание существующих проблем организации надежного и

безопасного теплоснабжения поселения (перечень причин, приводящих к

снижению надежного теплоснабжения, включая проблемы в работе

теплопотребляющих установок потребителей)

Проблемы в организации надежного и безопасного теплоснабжения на

данный момент обусловлены высоким износом тепловых сетей и малой их

резервируемостью. Решение данной проблемы возможно путем капитального

ремонта тепловых сетей.

1.11.3. Описание существующих проблем развития систем

теплоснабжения

Развитие систем теплоснабжения замедлено по причине недостатка

инвестиций в развитие источников теплоснабжения и тепловых сетей.

Решение возможно путем включения в тарифы теплоснабжающих

организаций инвестиционной составляющей.

1.11.4. Описание существующих проблем надежного и эффективного

снабжения топливом действующих систем теплоснабжения

Проблем с надежностью и эффективностью снабжением топливом в

действующих системах теплоснабжения не наблюдается.

129

Глава 2 «Перспективное потребление тепловой энергии на цели

теплоснабжения»

2.1. Данные базового уровня потребления тепла на цели теплоснабжения

Сведения о базовом уровне потребления тепловой энергии представлены

в части 1.5 главы 1 Обосновывающих материалов к схеме теплоснабжения.

2.2. Прогнозы приростов на каждом этапе площади строительных

фондов, сгруппированные по расчетным элементам территориального

деления и по зонам действия источников тепловой энергии с разделением

объектов строительства на многоквартирные дома, жилые дома,

общественные здания и производственные здания промышленных

предприятий

Ввиду утраты достоверности сведений о фактической и планируемой

застройке города Канска, приведенных в Генеральном плане, Заказчиком

были предоставлены скорректированные планы застройки. Сведения

приведены в табл. 2.1.1.

131

Фактические и планируемые показатели отапливаемой площади

Таблица 2.1.1.

Площадь застройки города Канска

Плановые величины, тыс. кв. м.

Фактические величины, тыс. кв.м.

Второй

Третий

Назначение

Первый пятилетний этап

пятилетний

площадей

этап

01.01.2010

01.01.2011

01.01.2012

01.01.2013

01.01.2014

01.01.2015

01.01.2016

01.01.2017

01.01.2022

01.01.2028

Северный (правобережный) планировочный район

Итого

2848,4

2900,3

2952,3

3004,3

3056,4

3108,4

3160,6

3212,5

3368,3

3497,3

Многоэтажная

715,1

736,9

758,7

780,5

802,4

824,2

846,1

867,9

977,4

1016,2

застройка

Индивидуальная

коттеджная

148,5

150,1

151,7

153,4

155

156,6

158,3

159,9

168,1

220

застройка

Общественные

228,7

231

233,5

235,8

238,2

240,7

243,1

245,5

257,4

269,5

здания

Производственные

здания

1756,1

1782,3

1808,4

1834,6

1860,8

1886,9

1913,1

1939,2

1965,4

1991,6

промышленных

предприятий

132

Площадь застройки города Канска

Плановые величины, тыс. кв. м.

Фактические величины, тыс. кв.м.

Второй

Третий

Назначение

Первый пятилетний этап

пятилетний

площадей

этап

01.01.2010

01.01.2011

01.01.2012

01.01.2013

01.01.2014

01.01.2015

01.01.2016

01.01.2017

01.01.2022

01.01.2028

Центральный планировочный район

Итого

875,9

904,1

932,2

960,5

988,7

1017

1045,2

1073,3

1185,4

1411,3

Многоэтажная

414,4

432

449,6

467,2

484,8

502,4

520

537,6

625,6

778,8

застройка

Индивидуальная

коттеджная

119,5

121,2

122,9

124,6

126,3

128,1

129,8

131,5

140,1

197,3

застройка

Общественные

155,9

157,5

159,1

160,8

162,4

164,1

165,7

167,3

175,5

183,7

здания

Производственные

здания

186,1

193,4

200,6

207,9

215,2

222,4

229,7

236,9

244,2

251,5

промышленных

предприятий

Южный планировочный район

Итого

1430,6

1441,575

1452,75

1463,825

1474,9

1485,975

1497,05

1508,025

1545,9

1589,575

133

Площадь застройки города Канска

Плановые величины, тыс. кв. м.

Фактические величины, тыс. кв.м.

Второй

Третий

Назначение

Первый пятилетний этап

пятилетний

площадей

этап

01.01.2010

01.01.2011

01.01.2012

01.01.2013

01.01.2014

01.01.2015

01.01.2016

01.01.2017

01.01.2022

01.01.2028

Многоэтажная

262,6

265,6

268,6

271,7

274,7

277,8

280,8

283,8

299

320,4

застройка

Индивидуальная

коттеджная

184,3

186,4

188,6

190,7

192,8

194,9

197,1

199,1

209,8

219,9

застройка

Общественные

146,5

148

149,6

151,1

152,7

154,2

155,7

157,3

164,9

172,7

здания

Производственные

здания

837,2

841,6

846

850,3

854,7

859,1

863,5

867,8

872,2

876,6

промышленных

предприятий

134

2.3. Прогнозы перспективных удельных расходов тепловой энергии на отопление, вентиляцию и горячее

водоснабжение, согласованных с требованиями к энергетической эффективности объектов теплопотребления,

устанавливаемых в соответствии с законодательством Российской Федерации

На основании предоставленных данных о планируемых величинах отапливаемой площади, а также сведений о

текущем уровне потребления тепловой энергии, была составлена таблица фактического и планируемого уровня

потребления тепловой энергии. Сведения о них приведены в табл. 1.5.1.2.

Фактические и планируемые показатели тепловой нагрузки

Таблица 1.5.1.2.

Тепловые нагрузки, Гкал/ч

Второй

Третий

Назначение площадей

Первый пятилетний этап

пятилетний этап

01.01.2013

01.01.2014

01.01.2015

01.01.2016

01.01.2017

01.01.2022

01.01.2028

Северный (правобережный) планировочный район

Итого

116,505

119,174

124,648

133,280

145,661

175,806

221,953

Многоэтажная застройка

80,867

83,136

87,790

95,169

105,826

132,523

172,543

Индивидуальная коттеджная

1,617

1,634

1,668

1,721

1,794

1,966

2,820

застройка

135

Тепловые нагрузки, Гкал/ч

Второй

Третий

Назначение площадей

Первый пятилетний этап

пятилетний этап

01.01.2013

01.01.2014

01.01.2015

01.01.2016

01.01.2017

01.01.2022

01.01.2028

Общественные здания

25,082

25,337

25,864

26,665

27,761

30,304

34,635

Производственные здания

8,940

9,067

9,326

9,725

10,279

11,012

11,955

промышленных предприятий

Центральный планировочный район

Итого

45,006

45,690

47,112

49,312

52,402

58,860

83,619

Многоэтажная застройка

26,597

26,959

27,717

28,873

30,472

34,263

54,254

Индивидуальная коттеджная

1,193

1,209

1,243

1,295

1,367

1,537

2,434

застройка

Общественные здания

11,892

12,010

12,257

12,630

13,141

14,342

16,385

Производственные здания

5,324

5,511

5,895

6,513

7,422

8,718

10,546

промышленных предприятий

Южный планировочный район

136

2.4. Прогнозы перспективных удельных расходов тепловой энергии для

обеспечения технологических процессов

Потребление тепловой энергии на технологические нужды не ведется

2.5. Прогнозы приростов объемов потребления тепловой энергии

(мощности) и теплоносителя объектами, расположенными в

производственных

зонах,

учетом

возможных

изменений

производственных зон и их перепрофилирования и приростов объемов

потребления тепловой энергии (мощности) производственными

объектами с разделением по видам теплопотребления и по видам

теплоносителя (горячая вода и пар) в зоне действия каждого из

существующих или предлагаемых для строительства источников

тепловой энергии на каждом этапе

Прирост объемов потребления тепловой энергии объектами,

расположенными в промзонах, не ожидается. Состояние промышленных

предприятий, функционирующих в г. Канске, наглядно демонстрирует

график динамики численности работников промышленности.

4500

4020

4000

3277

3500

3000

2688

2668

2500

2000

1500

836

1000

500

2007 год

2008 год

2009 год

2010 год

2011 год

период по годам

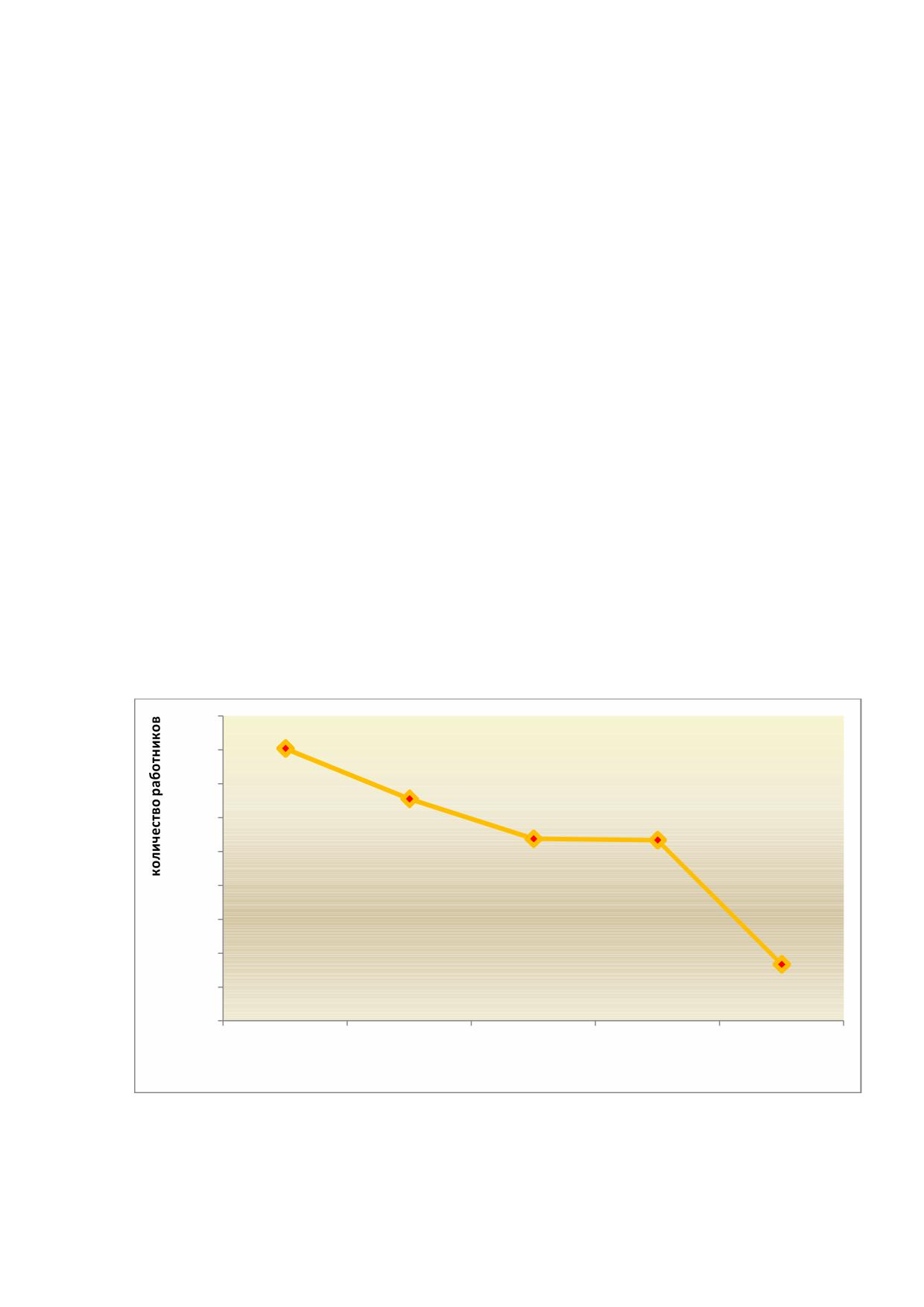

Рис. 2.5.1. Динамика численности работников крупных и средних

промышленных предприятий г.Канска

138

Глава 3. Электронная модель системы теплоснабжения поселения

Электронная модель систем теплоснабжения города Канска выполнена в

программном комплексе Zulu Thermo.

Данная электронная модель позволяет выполнять все требуемые

операции, а именно:

выполнять графическое представление объектов системы

теплоснабжения с привязкой к топографической основе поселения,

городского округа и с полным топологическим описанием

связности объектов;

осуществлять паспортизацию объектов системы теплоснабжения;

выполнять паспортизацию и описание расчетных единиц

территориального деления, включая административное;

выполнять гидравлический расчет тепловых сетей любой степени

закольцованности, в том числе гидравлический расчет при

совместной работе нескольких источников тепловой энергии на

единую тепловую сеть;

моделировать все виды переключений, осуществляемых в тепловых

сетях, в том числе переключения тепловых нагрузок между

источниками тепловой энергии;

рассчитывать балансы тепловой энергии по источникам тепловой

энергии и по территориальному признаку;

рассчитывать потери тепловой энергии через изоляцию и с

утечками теплоносителя;

рассчитывать показатели надежности теплоснабжения;

вносить групповые изменения характеристик объектов (участков

тепловых сетей, потребителей) по заданным критериям с целью

моделирования различных перспективных вариантов схем

теплоснабжения;

выполнять сравнительные пьезометрические графики для

разработки и анализа сценариев перспективного развития тепловых

сетей.

Разработчик передает Заказчику электронную модель в двух формах: в

виде баз программного комплекса Zulu Thermo

- для дальнейшего

использования в целях планирования, конструирования и наладки систем

теплоснабжения и в формате DWG - для удобства распечатки на бумажный

носитель.

140

Для работы с электронной моделью в программе Zulu Thermo:

· Запустите программу Zulu;

· кликните по кнопке «открыть» в левом верхнем углу рабочего окна

в появившемся диалоговом окне найдите папку содержащую слои и

карты выберите интересующую карту и откройте двойным

щелчком.

· для добавления нового слоя в текущую карту:

· в правой части экрана в окне «Рабочее место» щелкнуть правой

клавишей по открытой карте, выбрать «Добавить слой».

· для более подробной информации: Справка -> Zulu thermo -> С

чего начать.

В процессе разработки электронной модели по причине отсутствия

данных не была выполнена гидравлическая отладка, т.к. ни одним из

теплоснабжающих и теплосетевых предприятий не были выполнены

испытания тепловых сетей на гидравлические потери

141

Балансы перспективной тепловой нагрузки в зонах действия источников тепловой энергии

Таблица 4.1.1.

Номер

источни

Суммарная тепловая нагрузка, Гкал/ч

ка

2013

2014

2015

2016

2017

2018

2023

2023 Вар 2

2028

2028 Вар 2

СО

ГВС

СО

ГВС

СО

ГВС

СО

ГВС

СО

ГВС

СО

ГВС

СО

ГВС

СО

ГВС

СО

ГВС

СО

ГВС

130,3

27,4

134,5

27,5

138,6

27,4

141,2

27,3

147,7

27,3

147,5

27,3

168,1

27,2

180,2

28,9

202,4

27,2

217,7

29,1

9,560

1,774

9,848

1,774

10,179

1,774

10,172

1,728

10,512

1,732

10,355

1,699

11,955

1,694

14,336

1,665

3,635

3,343

3,635

3,283

1,589

2,946

3,066

2,812

0,210

0,052

0,210

0,052

0,210

0,052

0,210

0,052

0,210

0,052

0,210

0,052

0,210

0,052

0,210

0,052

0,210

0,052

0,210

0,052

0,177

4,629

4,683

4,319

7,524

7,411

0,512

0,222

0,888

1,077

0,088

1,782

0,464

0,432

0,423

0,432

0,100

0,1

0,100

0,1

0,100

0,1

0,100

0,1

0,100

0,1

1,026

0,320

3,188

0,451

143

Балансы перспективной тепловой нагрузки теплоисточников с учетом потерь в сетях и собственных нужд

Таблица 4.1.2

Номер

Суммарная тепловая нагрузка, Гкал/ч

источника

2013

2014

2015

2016

2017

2018

2023

2023 Вар 2

2028

2028 Вар 2

166,045

169,162

176,593

184,908

203,895

206,295

236,305

255,164

272,609

296,353

11,998

13,055

13,63

14,098

15,199

16,304

18,859

23,744

3,991

3,906

1,739

3,331

3,472

3,49

3,363

0,29

0,269

0,208

0,189

5,242

4,878

8,325

8,347

0,54

0,226

0,965

0,948

0,965

0,948

1,107

0,093

1,856

0,485

0,452

0,467

0,072

0,108

1,114

0,252

3,455

0,509

144

Резервы (дефициты) тепловой мощности источников тепловой энергии

Таблица 4.1.3.

Номер

Суммарная тепловая нагрузка, Гкал/ч

источника

2013

2014

2015

2016

2017

2018

2023

2023 Вар 2

2028

2028 Вар 2

171,355

168,238

160,807

152,492

133,505

131,105

101,095

82,236

64,791

41,047

257,002

255,945

255,37

254,902

253,801

252,696

250,141

245,256

1,849

1,934

2,641

1,049

0,908

0,89

1,017

0,399

0,42

0,672

0,691

5,558

5,922

2,475

2,453

0,98

0,459

1,395

1,412

1,395

1,412

-0,267

0,717

2,53

0,235

0,268

0,253

0,316

0,28

3,486

2,548

8,445

0,441

145

Дефицит тепловой мощности наблюдается на источнике

№ 11 -

котельная «Альчет».

На остальных источниках сохраняются значительные резервы тепловой

мощности.

4.2. Балансы тепловой мощности источника тепловой энергии и

присоединенной тепловой нагрузки в каждой зоне действия источника

тепловой энергии по каждому из магистральных выводов (если таких

выводов несколько) тепловой мощности источника тепловой энергии

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2014 г.

Текущая

Тепловые

нагрузка

Текущая

Суммарная

потери в

на

нагрузка на

нагрузка

тепловая

тепловых

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

сетях,

предприятия

источника

Гкал/ч

ТЭЦ "Тепло-

Сбыт-Сервис"

ТЭЦ 2 "ТСС"

9,42898

1,75918

13,05512

1,36134

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

48,67854

7,48122

60,40508

3,35899

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,83165

0,58473

2,55992

0,12282

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

34,15937

1,67695

6,66518

47,47561

1,8526

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,24288

0,31236

2,71803

0,13381

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

40,99155

7,66274

56,00319

2,66294

146

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2015 г.

Текущая

нагрузка

Текущая

Суммарная

на

нагрузка на

нагрузка

тепловая

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

Статический

предприятия

источника

Гкал/ч

напор, м

ТЭЦ "Тепло-

Сбыт-Сервис"

ТЭЦ 2 "ТСС"

9,47628

1,75917

13,6304

216,5

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

49,79285

7,49562

61,56824

267,6

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,8024

0,58594

2,52973

216

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

32,88212

1,77805

6,62416

51,62164

218,4

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,222

0,31236

2,69606

217

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

41,22485

7,66155

58,17704

216,4

147

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2016 г.

Текущая

Тепловые

нагрузка

Текущая

Суммарная

потери в

на

нагрузка на

нагрузка

тепловая

тепловых

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

сетях,

предприятия

источника

Гкал/ч

ТЭЦ "Тепло-

Сбыт-Сервис"

ТЭЦ 2 "ТСС"

9,19785

1,7171

14,09801

1,35504

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

50,44616

7,45504

62,17814

3,38572

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,8242

0,58472

2,55178

0,12229

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

24,74584

56,8684

1,47848

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,24288

0,31236

2,71803

0,13381

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

41,51138

7,64401

60,59125

2,66854

148

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2017 г.

Текущая

нагрузка

Текущая

Суммарная

на

нагрузка на

нагрузка

тепловая

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

Статический

предприятия

источника

Гкал/ч

напор, м

ТЭЦ "Тепло-

Сбыт-Сервис"

ТЭЦ 2 "ТСС"

9,19868

1,7171

15,19929

216,5

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

50,57336

18,09594

74,56721

267,6

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,8242

0,58472

2,55178

216

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

23,654

60,16737

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,24288

0,31236

2,71803

217

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

41,77629

7,63917

63,8905

216,4

149

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2018 г.

Текущая

Тепловые

нагрузка

Текущая

Суммарная

потери в

на

нагрузка на

нагрузка

тепловая

тепловых

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

сетях,

предприятия

источника

Гкал/ч

ТЭЦ "Тепло-

Сбыт-Сервис"

ТЭЦ 2 "ТСС"

9,20195

1,7171

16,3038

1,35602

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

50,64992

18,08555

74,63944

3,37351

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,8242

0,58472

2,55178

0,12229

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

16,47997

59,38888

1,0438

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,24288

0,31236

2,71803

0,13381

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

41,86426

7,63399

66,99699

2,68895

150

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2023 г. (1 вариант)

Текущая

Тепловые

нагрузка

Текущая

Суммарная

потери в

на

нагрузка на

нагрузка

тепловая

тепловых

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

сетях,

предприятия

источника

Гкал/ч

ТЭЦ "Тепло-

Сбыт-Сервис"

ТЭЦ 2 "ТСС"

9,20866

1,73166

18,85923

1,33878

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

50,93978

7,76924

62,88451

3,50281

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,56013

0,53588

2,24746

0,12307

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

0,78967

51,66721

0,74108

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,2618

0,31392

2,73909

0,13542

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

40,33332

7,54821

70,50666

2,68582

151

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2023 г. (2 вариант)

Текущая

Тепловые

нагрузка

Текущая

Суммарная

потери в

на

нагрузка на

нагрузка

тепловая

тепловых

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

сетях,

предприятия

источника

Гкал/ч

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

50,94047

7,7673

62,88505

3,50296

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,56013

0,53588

2,24746

0,12307

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

0,7901

51,7148

0,74139

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,2618

0,31392

2,73909

0,13542

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

50,0184

9,27987

103,22593

4,37783

152

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2028 г. (1 вариант)

Текущая

Тепловые

нагрузка

Текущая

Суммарная

потери в

на

нагрузка на

нагрузка

тепловая

тепловых

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

сетях,

предприятия

источника

Гкал/ч

ТЭЦ "Тепло-

Сбыт-Сервис"

ТЭЦ 2 "ТСС"

9,17624

1,73166

23,74386

1,33266

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

50,93978

7,76924

62,88451

3,50281

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,56013

0,53588

2,24746

0,12307

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

0,79415

59,84279

0,64536

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,2618

0,31392

2,73909

0,13542

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

35,61171

7,54821

89,31905

2,48205

153

Перспективный баланс тепловой нагрузки по каждому из магистральных

выводов на 2028 г. (2 вариант)

Текущая

Тепловые

нагрузка

Текущая

Суммарная

потери в

на

нагрузка на

нагрузка

тепловая

тепловых

Наименование

отопление,

вентиляцию,

на ГВС,

нагрузка,

сетях,

предприятия

источника

Гкал/ч

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-1А

50,94047

7,7673

62,88505

3,50296

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-2

1,56013

0,53588

2,24746

0,12307

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-3

0,79459

59,86975

0,64523

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-5

2,2618

0,31392

2,73909

0,13542

ОАО

"Енисейская

Канская ТЭЦ

ТГК-13"

ТМ-4

45,09735

9,27987

136,4599

4,12119

154

4.3. Гидравлический расчет передачи теплоносителя для каждого

магистрального

вывода

целью

определения

возможности

(невозможности) обеспечения тепловой энергией существующих и

перспективных потребителей, присоединенных к тепловой сети от

каждого магистрального вывода

Результаты гидравлического расчета передачи теплоносителя для

магистральных вводов представлены в виде пьезометрических графиков в

приложении 6.

4.4. Выводы о резервах (дефицитах) существующей системы

теплоснабжения при обеспечении перспективной тепловой нагрузки

потребителей

Источники теплоснабжения (за исключением котельной № 11 «Альчет»)

располагают резервами, достаточными для обеспечения перспективной

тепловой нагрузки потребитетей.

155

Глава 5. Перспективные балансы производительности

водоподготовительных установок и максимального потребления

теплоносителя теплопотребляющими установками потребителей, в том

числе в аварийных режимах.

Перспективные балансы производительности ВПУ рассчитаны, исходя

из прироста объемов теплоносителя в тепловых сетях.

В соответствии с требованиями СНиП 41-01-2003, расчетный часовой

расход воды для определения производительности водоподготовки и

соответствующего оборудования для подпитки системы теплоснабжения

следует принимать:

в закрытых системах теплоснабжения -

0,75

% фактического

объема воды в трубопроводах тепловых сетей и присоединенных к

ним системах отопления и вентиляции зданий. При этом для

участков тепловых сетей длиной более

5 км от источников

теплоты без распределения теплоты расчетный расход воды

следует принимать равным

0,5

% объема воды в этих

трубопроводах;

в открытых системах теплоснабжения

- равным расчетному

среднему расходу воды на горячее водоснабжение с

коэффициентом 1,2 плюс 0,75 % фактического объема воды в

трубопроводах тепловых сетей и присоединенных к ним системах

отопления, вентиляции и горячего водоснабжения зданий. При

этом для участков тепловых сетей длиной более

5 км от

источников теплоты без распределения теплоты расчетный расход

воды следует принимать равным

0,5

% объема воды в этих

трубопроводах;

для отдельных тепловых сетей горячего водоснабжения при

наличии баков-аккумуляторов - равным расчетному среднему

расходу воды на горячее водоснабжение с коэффициентом 1,2; при

отсутствии баков - по максимальному расходу воды на горячее

водоснабжение плюс (в обоих случаях)

0,75

% фактического

объема воды в трубопроводах сетей и присоединенных к ним

системах горячего водоснабжения зданий.

156

Для открытых и закрытых систем теплоснабжения должна

предусматриваться дополнительно аварийная подпитка химически не

обработанной и недеаэрированной водой, расход которой принимается в

количестве

% объема воды в трубопроводах тепловых сетей и

присоединенных к ним системах отопления, вентиляции и в системах

горячего водоснабжения для открытых систем теплоснабжения. При наличии

нескольких отдельных тепловых сетей, отходящих от коллектора

теплоисточника, аварийную подпитку допускается определять только для

одной наибольшей по объему тепловой сети. Для открытых систем

теплоснабжения аварийная подпитка должна обеспечиваться только из

систем хозяйственно-питьевого водоснабжения.

157

Нормативная подпитка систем теплоснабжения

Таблица 5.1.

Объем нормативной подпитки, м³

№

Наименование источника

2023 2

2028 2

2014

2015

2016

2017

2018

2023

2028

вар

Канская ТЭЦ ОАО Енисейская ТГК-13

67,053

67,064

67,717

67,716

67,719

67,074

87,904

67,074

85,441

ООО Тепло-Сбыт-Сервис

7,886

7,887

7,885

7,880

ОАО Гортепло котельная № 1

0,706

ОАО Гортепло котельная № 3

0,257

0,595

0,689

ОАО Гортепло котельная № 4

0,011

ОАО Гортепло котельная № 5

0,031

ОАО Гортепло котельная № 7

2,549

3,002

ОАО Гортепло котельная № 8

0,029

ОАО Гортепло котельная № 9

0,004

10.

ОАО Гортепло котельная № 10

0,085

11.

ОАО Гортепло котельная № 11

0,044

12.

ОАО Гортепло котельная № 12

0,004

13.

ОАО Гортепло котельная № 13

0,219

14.

ОАО Гортепло котельная № 15

0,031

15.

ОАО Гортепло котельная № 16

0,013

Филиал Восточный ОАО

0,141

16.

Красноярскнефтепродукт

КГБУСО Канский психоневрологический

17.

интернат

18.

Котельная 4 военного городка

0,389

КГКУЗ Красноярская краевая туберкулезная

0,065

19.

больница №2

158

Аварийная подпитка систем теплоснабжения неподготовленной водой

Таблица 5.2.

Объем ТС, м³

№

Наименование источника

2023 2

2028 2

2014

2015

2016

2017

2018

2023

2028

вар

Канская ТЭЦ ОАО Енисейская ТГК-13

178,809

178,837

180,579

180,576

180,585

178,863

234,410

178,863

227,841

ООО Тепло-Сбыт-Сервис

21,029

21,032

21,027

21,012

21,013

ОАО Гортепло котельная № 1

1,884

ОАО Гортепло котельная № 3

0,684

1,588

1,838

ОАО Гортепло котельная № 4

0,030

ОАО Гортепло котельная № 5

0,082

ОАО Гортепло котельная № 7

6,798

8,005

8,004

ОАО Гортепло котельная № 8

0,078

ОАО Гортепло котельная № 9

0,011

10.

ОАО Гортепло котельная № 10

0,227

11.

ОАО Гортепло котельная № 11

0,117

12.

ОАО Гортепло котельная № 12

0,010

13.

ОАО Гортепло котельная № 13

0,585

14.

ОАО Гортепло котельная № 15

0,083

15.

ОАО Гортепло котельная № 16

0,034

Филиал Восточный ОАО

0,375

16.

Красноярскнефтепродукт

КГБУСО Канский психоневрологический

17.

интернат

18.

Вч 03259

1,037

КГКУЗ Красноярская краевая

0,174

19.

туберкулезная больница №2

159

Глава 6. Предложения по строительству, реконструкции и техническому

перевооружению источников тепловой энергии

Вносимые предложения по реконструкции и техническому

перевооружению источников тепловой энергии связаны с замещением

оборудования, выработавшего свой ресурс, оборудованием, обладающим

аналогичными техническими и технико-экономическими характеристиками.

Потребность в реконструкции или техническом перевооружении

обусловлена исчерпанием эксплуатационного ресурса котлоагрегатов.

Назначенный срок службы для каждого типа котлов определяют

предприятия-изготовители и указывают его в паспорте котла.

Согласно Инструкции по продлению срока безопасной эксплуатации

паровых котлов с рабочим давлением до

4,0 МПа включительно и

водогрейных котлов с температурой воды выше 115 °С, при отсутствии

такого указания устанавливается следующая длительность назначенного

срока службы:

· для стационарных котлов:

- паровых водотрубных 24 года;

- паровых огнетрубных (газотрубных) 20 лет;

- водогрейных всех типов 16 лет;

· для передвижных котлов:

- паровых и водогрейных 12 лет;

- для чугунных экономайзеров 16 лет.

Ресурс котельного оборудования может неоднократно продлеваться в

установленном порядке, в случае его удовлетворительного технического

состояния.

Указанные в таблице 6.1 сроки вывода основного оборудования из

эксплуатации

- ориентировочные. Вывод оборудования должен

сопровождаться его замещением новым оборудованием с аналогичными

техническими характеристиками.

160

Вывод из эксплуатации и замещение основного оборудования

источников тепловой энергии г. Канска

Таблица 6.1.

Предполагаемый

Станционный

Год ввода в

Марка

год вывода из

номер

эксплуатацию

эксплуатации

Северный (правобережный) планировочный район

Канская ТЭЦ

БКЗ-75-39ФБ

1977

2019 - 2023

БКЗ-75-39ФБ

1978

2019 - 2023

БКЗ-75-39ФБ

1968

2014

БКЗ-75-39ФБ

1968

2016

БКЗ-75-39ФБ

1969

2018

БКЗ-75-39ФБ

1989

2024 - 2028

БКЗ-75-39ФБ

1991

2024 - 2028

Котельная № 3 "ПТУ"

ДКВР 2,5/13

1990

2014

ДКВР 2,5/13

2012

КЕ 2,5/13

1990

2014

Котельная № 4 "Березка"

Универсал-6

1972

2016

Универсал-6

1972

2016

ТМ 803-01

2010

ТМ 803-01

1972

2016

Котельная № 11 "Альчет"

ТМ 803-01

1973

2017

ТМ 803-01

2011

Котельная № 12 "Ново-Канская"

ТМ 803-01

1960

2015

ТМ 803-01

2007

2023

ТМ 803-01

2009

2025

Котельная № 16 "ЛТЦ -34"

Универсал-6

1987

2017

ДЭ-5

1987

2017

Котельная ОАО "Красноярскнефтепродукт"

ДКВР 2,5-13

1970

2016

161

Предполагаемый

Станционный

Год ввода в

Марка

год вывода из

номер

эксплуатацию

эксплуатации

ДКВР 4-13

1970

2016

Е-1/9-2М

1970

2016

Котельная КГБУСО "Канский психоневрологический интернат"

Котел

2014

трубносварной

Котел

2014

трубносварной

Котел

2014

трубносварной

Котел

2014

трубносварной

Универсал-6

2014

Универсал-6

2014

Котельная КГКУЗ "Красноярская краевая туберкулезная больница №2"

КВ-23-0.26/0.30

2011

КВ-23-0.26/0.30

2011

ТМ 803-01

1999

2016

ТМ 803-01

1999

2016

Центральный планировочный район

Котельная №5 «Даурия»

ТМ(РМУ) 803-

1975

2015

ТМ(РМУ) 803-

1975

2015

Котельная №10 «Де-Корт»

ТМ(РМУ) 803-

1986

2017

ТМ(РМУ) 803-

1986

2017

ТМ(РМУ) 803-

2008

2024 - 2028

ТМ(РМУ) 803-

2012

Южный планировочный район

ТЭЦ ООО "Тепло-Сбыт-Сервис"

162

Предполагаемый

Станционный

Год ввода в

Марка

год вывода из

номер

эксплуатацию

эксплуатации

ТС-35У

1971

2019 - 2023

ТС-35У

1971

2019 - 2023

ТС-35У

1981

2019 - 2023

ТС-35У

1964

2019 - 2023

Котельная №1 «пос. Строителей»

Братск-М

1965

2014

Братск-М

2006

2019 - 2023

Братск-М

1965

2014

Братск-М

1965

2014

Квм-1,25К

2012

Квм-1,25К

2012

Квм-1,25К

2010

2024 - 2028

Квм-1,25К

2010

2024 - 2028

Котельная №7 «Мелькомбинат»

ДКВР 6,5/13

1968

2014

ДКВР 6,5/13

1968

2014

ДКВР 6,5/13

1968

2014

Котельная №8 «ЛДК»

ТМ 793

1959

2015

ТМ 793

2011

2027

Котельная №9 «Школа»

ТМ(РМУ) 803-

1968

2017

ТМ(РМУ) 803-

2007

2019 - 2023

Котельная №13 «5 военный городок»

Братск-М

1994

2016

Братск-М

1994

2016

Братск-М

1994

2016

Братск-М

1994

2018

Братск-М

1994

2018

Братск-М

1994

2018

Котельная №15 «ДСУ-5»

ТМ 803-01

2004

2019 - 2023

Е-1/9-1

2008

2024 - 2028

163

Предполагаемый

Станционный

Год ввода в

Марка

год вывода из

номер

эксплуатацию

эксплуатации

ТМ 803-01

2005

2019 - 2023

Котельная 4 военного городка ОАО "РЭУ" "Иркутский"

Братск-М

2000

2017

Братск-М

2000

2017

Братск-М

2000

2017

Братск-М

2000

2017

Братск-М

2000

2017

Братск-М

2000

2017

Братск-М

1999

2017

Братск-М

1999

2017

Братск-М

1999

2017

Братск-М

1999

2017

Братск-М

1999

2017

Братск-М

1999

2017

6.1. Определение условий организации централизованного

теплоснабжения, индивидуального теплоснабжения, а также

поквартирного отопления

Согласно статье 14, ФЗ №190 «О теплоснабжении» от 27.07.2010 года,

подключение теплопотребляющих установок и тепловых сетей потребителей

тепловой энергии, в том числе застройщиков, к системе теплоснабжения

осуществляется в порядке, установленном законодательством о

градостроительной деятельности для подключения объектов капитального

строительства к сетям инженерно-технического обеспечения, с учетом

особенностей, предусмотренных ФЗ №190 «О теплоснабжении» и правилами

подключения к системам теплоснабжения, утвержденными Правительством

Российской Федерации.

Подключение осуществляется на основании договора на подключение к

системе

теплоснабжения,

который

является

публичным

для

теплоснабжающей организации, теплосетевой организации. Правила выбора

теплоснабжающей организации или теплосетевой организации, к которой

следует обращаться заинтересованным в подключении к системе

164

теплоснабжения лицам и которая не вправе отказать им в услуге по такому

подключению и в заключении соответствующего договора, устанавливаются

правилами подключения к системам теплоснабжения, утвержденными

Правительством Российской Федерации.

При наличии технической возможности подключения к системе

теплоснабжения и при наличии свободной мощности в соответствующей

точке подключения отказ потребителю, в том числе застройщику, в

заключении договора на подключение объекта капитального строительства,

находящегося в границах определенного схемой теплоснабжения радиуса

эффективного теплоснабжения, не допускается. Нормативные сроки

подключения к системе теплоснабжения этого объекта капитального

строительства устанавливаются правилами подключения к системам

теплоснабжения, утвержденными Правительством Российской Федерации.

В случае технической невозможности подключения к системе

теплоснабжения объекта капитального строительства вследствие отсутствия

свободной мощности в соответствующей точке подключения на момент

обращения соответствующего потребителя, в том числе застройщика, но при

наличии в утвержденной в установленном порядке инвестиционной

программе теплоснабжающей организации или теплосетевой организации

мероприятий по развитию системы теплоснабжения и снятию технических

ограничений, позволяющих обеспечить техническую возможность

подключения к системе теплоснабжения объекта капитального

строительства, отказ в заключении договора на его подключение не

допускается. Нормативные сроки его подключения к системе

теплоснабжения устанавливаются в соответствии с инвестиционной

программой теплоснабжающей организации или теплосетевой организации в

пределах нормативных сроков подключения к системе теплоснабжения,

установленных правилами подключения к системам теплоснабжения,

утвержденными Правительством Российской Федерации.

В случае технической невозможности подключения к системе

теплоснабжения объекта капитального строительства вследствие отсутствия

свободной мощности в соответствующей точке подключения на момент

обращения соответствующего потребителя, в том числе застройщика, и при

отсутствии в утвержденной в установленном порядке инвестиционной

программе теплоснабжающей организации или теплосетевой организации

мероприятий по развитию системы теплоснабжения и снятию технических

ограничений, позволяющих обеспечить техническую возможность

165

подключения к системе теплоснабжения этого объекта капитального

строительства, теплоснабжающая организация или теплосетевая организация

в сроки и в порядке, которые установлены правилами подключения к

системам теплоснабжения, утвержденными Правительством Российской

Федерации, обязана обратиться в федеральный орган исполнительной власти,

уполномоченный на реализацию государственной политики в сфере

теплоснабжения, или орган местного самоуправления, утвердивший схему

теплоснабжения, с предложением о включении в нее мероприятий по

обеспечению технической возможности подключения к системе

теплоснабжения этого объекта капитального строительства. Федеральный

орган исполнительной власти, уполномоченный на реализацию

государственной политики в сфере теплоснабжения, или орган местного

самоуправления, утвердивший схему теплоснабжения, в сроки, в порядке и

на основании критериев, которые установлены порядком разработки и

утверждения схем теплоснабжения, утвержденным Правительством

Российской Федерации, принимает решение о внесении изменений в схему

теплоснабжения или об отказе во внесении в нее таких изменений. В случае,

если теплоснабжающая или теплосетевая организация не направит в

установленный срок и (или) представит с нарушением установленного

порядка в федеральный орган исполнительной власти, уполномоченный на

реализацию государственной политики в сфере теплоснабжения, или орган

местного

самоуправления,

утвердивший

схему

теплоснабжения,

предложения о включении

в нее соответствующих мероприятий,

потребитель, в том числе застройщик, вправе потребовать возмещения

убытков, причиненных данным нарушением, и (или) обратиться в

федеральный антимонопольный орган с требованием о выдаче в отношении

указанной организации предписания о прекращении нарушения правил

недискриминационного доступа к товарам.

В случае внесения изменений в схему теплоснабжения

теплоснабжающая организация или теплосетевая организация обращается в

орган регулирования для внесения изменений в инвестиционную программу.

После принятия органом регулирования решения об изменении

инвестиционной программы он обязан учесть внесенное в указанную

инвестиционную программу изменение при установлении тарифов в сфере

теплоснабжения в сроки и в порядке, которые определяются основами

ценообразования в сфере теплоснабжения и правилами регулирования цен

(тарифов) в сфере теплоснабжения, утвержденными Правительством

Российской Федерации. Нормативные сроки подключения объекта

166

капитального строительства устанавливаются в соответствии с

инвестиционной программой теплоснабжающей организации или

теплосетевой организации, в которую внесены изменения, с учетом

нормативных сроков подключения объектов капитального строительства,

установленных правилами подключения к системам теплоснабжения,

утвержденными Правительством Российской Федерации.

Таким образом, вновь вводимые потребители, обратившиеся

соответствующим образом в теплоснабжающую организацию, должны быть

подключены к централизованному теплоснабжению, если такое

подсоединение возможно в перспективе.

С потребителями находящимися за границей радиуса эффективного

теплоснабжения, могут быть заключены договора долгосрочного

теплоснабжения по свободной (обоюдно приемлемой) цене, в целях

компенсации затрат на строительство новых и реконструкцию

существующих тепловых сетей, и увеличению радиуса эффективного

теплоснабжения.

Кроме того, согласно СП

42.133330.2011 "Градостроительство.

Планировка и застройка городских и сельских поселений", в районах

многоквартирной жилой застройки малой этажности, а также одно-

двухквартирной жилой застройки с приусадебными (приквартирными)

земельными участками теплоснабжение допускается предусматривать от

котельных на группу жилых и общественных зданий или от индивидуальных

источников тепла при соблюдении технических регламентов, экологических,

санитарно-гигиенических, а также противопожарных требований Групповые

котельные допускается размещать на селитебной территории с целью

сокращения потерь при транспорте теплоносителя и снижения тарифа на

тепловую энергию. Размеры земельных участков для таких котельных

следует принимать в соответствии с таблицей 6.1.1. Так как газификация

города Канска в период действия настоящей схемы теплоснабжения не

планируется, данные приведены для твердотопливных котельных.

167

Размеры земельных участков котельных, располагаемых в жилых зонах

Таблица 6.1.1.

Теплопроизводительность котельных, Гкал/час

Размеры земельных

участков, га

До 5

0,7

от 5 до 10

св. 10 до 50

Таким образом, теплоснабжение объекта от локального источника

возможно в зонах индивидуального теплоснабжения, определенных

настоящей схемой.

Согласно

СП

60.13330.2012

"Отопление,

вентиляция

кондиционирование воздуха", для индивидуального теплоснабжения зданий

следует применять теплогенераторы полной заводской готовности на

газообразном, жидком и твердом топливе общей теплопроизводительностью

до 360 кВт с параметрами теплоносителя не более 95 оС и 0,6 МПа.

Теплогенераторы следует размещать в отдельном помещении на любом

надземном этаже, а также в цокольном и подвальном этажах отапливаемого

здания.

Условия организации поквартирного теплоснабжения определены в СП

54.13330.2011 "Здания жилые многоквартирные" и СП

60.13330.2012

"Отопление, вентиляция и кондиционирование воздуха". Так как в период

действия схемы теплоснабжения газификация города Канска не планируется,

условия поквартирного теплоснабжения для теплогенераторов, работающих

на твердом топливе, определены в п.7.3.8. СП

54.13330.2011:

Теплогенераторы, варочные и отопительные печи, работающие на твердом

топливе, допускается предусматривать в жилых зданиях высотой до двух

этажей включительно (без учета цокольного этажа).

Согласно п.15, с. 14, ФЗ №190 от 27.07.2010 г., запрещается переход на

отопление жилых помещений в многоквартирных домах с использованием

индивидуальных квартирных источников тепловой энергии, перечень

которых определяется правилами подключения к системам теплоснабжения,

утвержденными Правительством Российской Федерации, при наличии

осуществленного в надлежащем порядке подключения к системам

теплоснабжения многоквартирных домов.

168

6.2. Обоснование предлагаемых для строительства источников тепловой

энергии с комбинированной выработкой тепловой и электрической

энергии для обеспечения перспективных тепловых нагрузок

Строительство новых источников тепловой энергии не предлагается

ввиду наличия резервов тепловой мощности существующих источников.

6.3. Обоснование предлагаемых для реконструкции действующих

источников тепловой энергии с комбинированной выработкой тепловой

и электрической энергии для обеспечения перспективных приростов

тепловых нагрузок

Предложений по реконструкции действующих источников тепловой

энергии с комбинированной выработкой нет, ввиду наличия у них

достаточных резервов тепловой мощности.

6.4. Обоснование предлагаемых для реконструкции котельных для

выработки электроэнергии в комбинированном цикле на базе

существующих и перспективных тепловых нагрузок

Предложений по реконструкции действующих котельных с переводом в

комбинированный режим выработки нет.

6.5. Обоснование предлагаемых для реконструкции котельных с

увеличением зоны их действия путем включения в нее зон действия

существующих источников тепловой энергии

Котельные, зоны действия которых предполагается расширить,

обладают достаточными резервами тепловой мощности, чтобы покрывать

тепловую нагрузку котельных, выводимых в резерв.

6.6. Обоснование предлагаемых для перевода в пиковый режим

работы котельных по отношению к источникам тепловой энергии с

комбинированной выработкой тепловой и электрической энергии

Предложений по переводу котельных в пиковый режим нет.

169

6.7. Обоснование предложений по расширению зон действия

действующих источников тепловой энергии с комбинированной

выработкой тепловой и электрической энергии

Расширение зоны действия Канской ТЭЦ с подключением к ней

потребителей КГБУСО "КПНИ" оправдано сокращением затрат на

производство тепловой энергии и снижением тарифов для потребителей.

6.8. Обоснование предлагаемых для вывода в резерв и (или) вывода из

эксплуатации котельных при передаче тепловых нагрузок на другие

источники тепловой энергии

Котельная филиала "Восточный" ОАО "КНП", Котельная КГБУСО

"КПНИ", Котельная 4 военного городка ОАО "РЭУ" "Иркутский", Котельная

КГКУЗ "Красноярская краевая туберкулезная больница №2" предлагаются к

выводу в резерв по причине плохого технического состояния и ввиду

наличия возможности подключения всех абонентов к сетям более

экономичных источников теплоснабжения.

6.9. Обоснование организации индивидуального теплоснабжения в зонах

застройки поселения малоэтажными жилыми зданиями

Низкая плотность застройки кварталов ИЖС, со средней расчетной

тепловой нагрузкой 0,36 Гкал/ч на квартал ведет к большой протяженности

тепловых сетей и большому количеству абонентских вводов.

6.10. Обоснование организации теплоснабжения в производственных

зонах на территории поселения, городского округа

Строительство новых источников теплоснабжения в промзонах не

требуется.

6.11. Обоснование перспективных балансов тепловой мощности

источников тепловой энергии и теплоносителя и присоединенной

тепловой нагрузки в каждой из систем теплоснабжения поселения,

городского округа и ежегодное распределение объемов тепловой нагрузки

между источниками тепловой энергии

В каждой системе теплоснабжения города Канска действует по одному

источнику. Распределение тепловой нагрузки не требуется.

170

6.12. Расчет радиусов эффективного теплоснабжения (зоны действия

источников тепловой энергии) в каждой из систем теплоснабжения,

позволяющий определить условия, при которых подключение

теплопотребляющих установок к системе теплоснабжения

нецелесообразно вследствие увеличения совокупных расходов в указанной

системе

Радиус эффективного теплоснабжения представляет собой условную

границу, за пределами которой подключение нового абонента ведет к

увеличению совокупных затрат в системе теплоснабжения.

Расчет радиуса эффективного теплоснабжения Канской ТЭЦ

Размер-

1 км

2 км

3 км

4 км

5 км

6 км

7 км

ность

Нагрузка

Гкал/ч

18,33

52,75

136,71

159,29

164,84

169,00

169,35

Тепловые потери

Гкал/ч

1,19

3,17

6,84

7,50

8,28

8,81

8,88

Объемный расход

м³/ч

306

879

2278

2655

2747

2817

2823

теплоносителя

Напор

развиваемый

40,17

26,34

53,09

98,06

89,03

88,28

88,21

насосом

КПД передачи

0,98

КПД насоса

0,82

Мощность

требуемая на валу

кВт

40,8

76,9

401,7

864,6

812,3

825,8

826,8

насоса

Прибыль

руб/час

1959

5638

14611

17025

17618

18062

18100

Затраты на

транспорт

руб/час

123

643

1383

1300

1321

1323

теплоносителя

Потери при

руб/час

857

2283

4926

5397

5962

6342

6394

транспортировке

Прочие

эксплуатационные

руб/час

134

385

999

1164

1205

1235

1238

затраты (подпитка

и т.д.)

Совокупный доход

руб/час

903

2847

8043

9081

9152

9164

9146

в системе

Как следует из таблицы, совокупный доход от эксплуатации системы

падает при превышении радиуса в 6 км.

Радиусы эффективного теплоснабжения всех остальных источников

теплоснабжения представлены в Приложении 3.

171

Глава 7. Предложения по строительству и реконструкции тепловых

сетей и сооружений на них

7.1. Реконструкция и строительство тепловых сетей, обеспечивающих

перераспределение тепловой нагрузки из зон с дефицитом тепловой

мощности в зоны с избытком тепловой мощности (использование

существующих резервов)

Зона с дефицитом тепловой мощности - система котельной № 11

«Альчет» - располагается изолированно от других систем теплоснабжения и

в ближайшей перспективе перераспределение тепловой нагрузки не

планируется. Решением задачи устранения дефицита является увеличение

установленной тепловой мощности котельной.

7.2. Строительство тепловых сетей для обеспечения перспективных

приростов тепловой нагрузки под жилищную, комплексную или

производственную застройку во вновь осваиваемых районах поселения

Вновь осваиваемых районов в г. Канске нет. Прирост тепловой нагрузки

происходит за счет уплотнения существующей застройки.

7.3. Строительство тепловых сетей, обеспечивающих условия, при

наличии которых существует возможность поставок тепловой энергии

потребителям от различных источников тепловой энергии при

сохранении надежности теплоснабжения

Сохранение возможности поставок тепловой энергии потребителям от

разных источников не планируется. Запланирован вывод из эксплуатации и

консервация источников теплоснабжения.

7.4. Строительство или реконструкция тепловых сетей для повышения

эффективности функционирования системы теплоснабжения, в том

числе за счет перевода котельных в пиковый режим работы или

ликвидации котельных

В целях повышения эффективности функционирования систем

теплоснабжения,

запланирован

вывод

из

эксплуатации

ряда

172

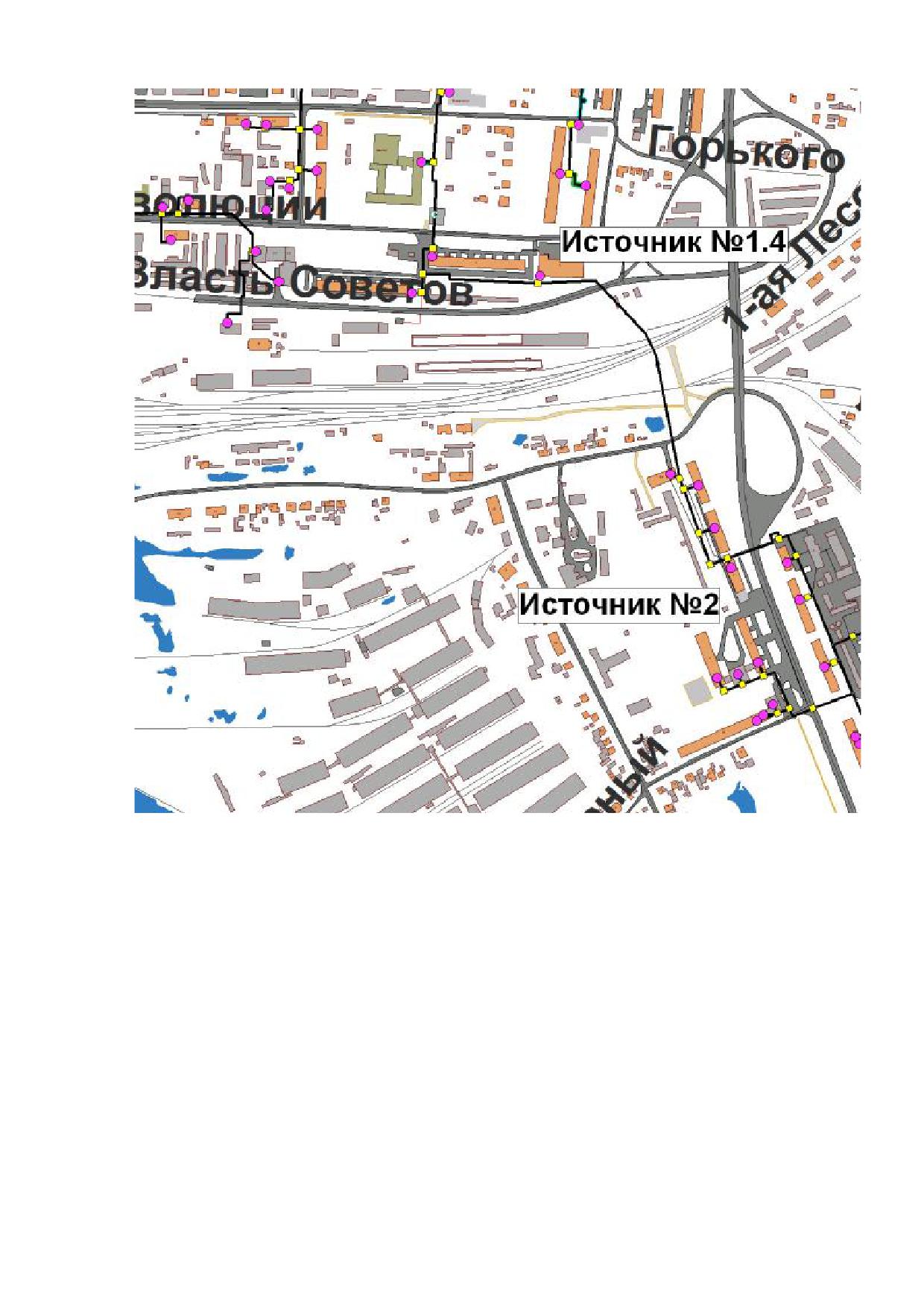

7.5. Строительство тепловых сетей для обеспечения нормативной

надежности теплоснабжения

Сведения о планах строительства тепловых сетей приведены в

Приложении 8.

7.6. Реконструкция тепловых сетей с увеличением диаметра

трубопроводов для обеспечения перспективных приростов тепловой

нагрузки

Сведения о планах реконструкции тепловых сетей приведены в

Приложении 8.

7.7. Реконструкция тепловых сетей, подлежащих замене в связи с

исчерпанием эксплуатационного ресурса

Сведения о планах реконструкции тепловых сетей приведены в

Приложении 8.

7.8. Строительство и реконструкция насосных станций

Вариант подключения сетей ООО «Тепло-Сбыт-Сервис» к Канской ТЭЦ

с консервацией ТЭЦ ООО «ТСС» предусматривает строительство насосной

станции, оснащенной двумя насосами Grundfos TP 65-550/2 BAQE.

Данная насосная станция конструктивно повторяет собой две

существующие насосные станции на сетях ООО «Канские тепловые сети».

Рабочая точка насосной станции - G = 328 м³/ч, Δh = 40 м.в.ст.

177

Глава 8 «Перспективные топливные балансы»

Топливные балансы в 2013-2028 годах

Таблица 8.1.

Годовой расход, т

2013

2014

2015

2016

2017

2018

2023 (1)

2023 (2)

2028 (1)

2028 (2)

Канская ТЭЦ

271820,8

278718,9

285180,7

289052,1

299243,3

298983,2

330931,5

354337,0

385148,5

413835,9

ТЭЦ ООО "Тепло-Сбыт-Сервис"

22999,2

23538,0

24157,4

24011,7

24659,4

24270,6

27249,8

0,0

31621,2

0,0

Котельная №1 «пос. Строителей»

10882,0

10268,3

10882,0

9828,3

Котельная №3 «ПТУ»

4404,6

8166,1

8498,7

7794,7

Котельная №4 «Березка»

819,3

Котельная №5 «Даурия»

737,6

Котельная №7 «Мелькомбинат»

12831,3

12980,9

11972,0

20856,0

20542,8

Котельная №8 «ЛДК»

1824,7

Котельная №9 «Школа»

755,2

Котельная №10 «Де-Корт»

2953,9

Котельная №11 «Альчет»

3722,5

Котельная №12 «Ново-Канская»

308,9

Котельная №13 «5 военный

5303,9

городок»

Котельная №15 «ДСУ-5»

1442,7

1343,2

Котельная №16 «ЛТЦ-34»

374,2

Котальная филиала "Восточный"

1919,7

0,0

ОАО "КНП"

178

Глава 9. Оценка надежности теплоснабжения

Расчет надежности теплоснабжения города Канска был выполнен в

соответствии с методическим указаниям, приведенными в приложении

№9

Методических рекомендаций по разработке схем теплоснабжения, утвержденных

приказом Министерством регионального развития Российской Федерации и

Министерством энергетики Российской Федерации №565/667 от 29.12.2012.

Согласно СНиП

41-02-2003 "Тепловые сети" расчет надежности

теплоснабжения должен производиться для каждого потребителя, при этом

минимально допустимый показатель вероятности безотказной работы для

тепловых сетей следует принимать для Ртс = 0,9.

9.1. Обоснование перспективных показателей, определяемых

числом нарушений в подаче тепловой энергии

Для определения участков с наиболее низкой вероятностью безотказной

работы системы теплоснабжения были рассчитаны вероятности безотказной

работы наиболее удаленных от источников централизованного теплоснабжения

потребителей по каждому тепловому выводу источников центрального

теплоснабжения.

В качестве наиболее удаленных от источников централизованного

теплоснабжения приняты следующие потребители:

1. Тепломагистраль №1 Канской ТЭЦ ТГК-13 - потребитель по адресу:

мкр. Сосновый,76;

2. Тепломагистраль №1А Канской ТЭЦ ТГК-13 - потребитель по адресу:

мкр. Солнечный, 55/5;

3. Тепломагистраль №3 Канской ТЭЦ ТГК-13 - потребитель по адресу:

ул. Юбилейная, 17;

4. Тепломагистраль

№4 Канской ТЭЦ ТГК-13

- обобщенный

потребитель 1-й Военный городок;

5. Тепломагистраль №5 Канской ТЭЦ ТГК-13 - потребитель по адресу:

пос. Ремзавод, 20;

6. ТЭЦ ООО «Тепло-Сбыт-Сервис»:

180

а) 1 тепловой вывод - потребитель по адресу: ул. Комсомольская,

36/1;

б) 2 тепловой вывод - потребитель по адресу: ул. Восточная, 48.

Показатели надежности, определяемые числом нарушений в подаче

тепловой энергии, определяются интенсивностью отказов участков тепловой сети.

Под интенсивностью отказов понимается число отказов за год, отнесенное к

единице (1 км или 1 м) протяженности теплопроводов. Интенсивность отказов всей

тепловой сети (без резервирования) по отношению к потребителю представляется

как последовательное (в смысле надежности) соединение участков, при котором

отказ одного из всей совокупности элементов приводит к отказу всей системы в

целом. В случае резервирования интенсивность отказов всей тепловой сети

представляется как паралельно-последовательное или последовательно-

параллельное ( в смысле надежности) соединение участков.

Интенсивность отказов тепловой сети характеризуется распределением

Вейбулла и зависит от срока эксплуатации тепловой сети и от средневзвешенной

частоты отказов в конкретной системе теплоснабжения.

В качестве исходных данных для определения средневзвешенной частоты

отказов была использована статистика аварий и инцидентов на тепловых сетях за

2008-2012 гг., предоставленная теплоснабжающими организациями.

Распределение повреждений по участкам тепловых сетей г. Канска

приведено на рисунке 9.1.1.

181

9.2. Обоснование перспективных показателей, определяемых

приведенной продолжительностью прекращений подачи

тепловой энергии

Показатели надежности, определяемые приведенной продолжительностью

прекращений подачи тепловой энергии, характеризуются временем снижения

температуры в жилом здании до температуры, установленной в критериях отказа

теплоснабжения.

Согласно СНиП

41-02-2003 "Тепловые сети", отказом системы

теплоснабжения является нарушение работы системы теплоснабжения,

приводящее к падению температуры в отапливаемых помещениях жилых и

общественных зданий ниже +12 °С, в промышленных зданиях ниже +8 °С.

Расчет проводится для каждой градации повторяемости температуры

наружного воздуха при коэффициенте аккумуляции жилого здания β=40 часов.

Результаты расчета приведены в таблице 9.2.1.

Расчет времени снижения температуры внутри отапливаемого помещения

Таблица 9.2.1.

Повторяемость

Время снижения

Температура

Повторяемость

температур

температуры воздуха

наружного

температур наружного

наружного воздуха,

внутри отапливаемого

воздуха, ^oC

воздуха, %

час

помещения до +12 ^оС

-41

0,3

17,1

5,62

-40

0,8

45,5

5,72

-37,5

1,1

62,6

5,99

-35

1,8

102,4

6,29

-32,5

2,9

165,0

6,61

-30

3,8

216,1

6,97

-27,5

4,2

238,9

7,38

-25

4,7

267,3

7,83

-22,5

5,8

329,9

8,34

-20

5,9

335,6

8,93

-17,5

6,1

347,0

9,60

-15

7,7

438,0

10,38

-12,5

7,1

403,8

11,30

-10

7,7

438,0

12,41

-7,5

7,5

426,6

13,75

-5

398,2

15,43

-2,5

7,5

426,6

17,57

2,7

153,6

20,43

184
