ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГОРОДСКОГО ОКРУГА ТОЛЬЯТТИ НА ПЕРИОД ДО 2038 ГОДА

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

СОСТАВ РАБОТЫ

Наименование документа

Шифр

Схема теплоснабжения городского округа Тольятти на пе-

36440.СТ-ПСТ.000.000

риод до 2038 года

Обосновывающие материалы к схеме теплоснабжения

городского округа Тольятти на период до 2038 года

Глава 1 «Существующее положение в сфере производ-

ства, передачи и потребления тепловой энергии для це-

36440.ОМ-ПСТ.001.000

лей теплоснабжения»

Приложение 1 «Тепловые нагрузки и потребление тепло-

36440.ОМ-ПСТ.001.001

вой энергии абонентами»

Приложение 2 «Тепловые сети»

36440.ОМ-ПСТ.001.002

Приложение 3 «Оценка надежности теплоснабжения»

36440.ОМ-ПСТ.001.003

Приложение 4 «Существующие гидравлические режимы

36440.ОМ-ПСТ.001.004

тепловых сетей»

Приложение 5 «Графическая часть»

36440.ОМ-ПСТ.001.005

Глава 2 «Существующее и перспективное потребление

36440.ОМ-ПСТ.002.000

тепловой энергии на цели теплоснабжения»

Приложение 1 «Характеристика существующей и перспек-

тивной застройки и тепловой нагрузки по элементам тер-

36440.ОМ-ПСТ.002.001

риториального деления»

Глава 3 «Электронная модель систем теплоснабжения»

36440.ОМ-ПСТ.003.000

Глава 4 «Существующие и перспективные балансы тепло-

вой мощности источников тепловой энергии и тепловой

36440.ОМ-ПСТ.004.000

нагрузки потребителей»

Приложение 1 «Перспективные гидравлические режимы

36440.ОМ-ПСТ.004.001

тепловых сетей»

Глава 5 «Мастер-план развития систем теплоснабжения»

36440.ОМ-ПСТ.005.000

Глава 6 «Существующие и перспективные балансы произ-

водительности водоподготовительных установок и макси-

мального потребления теплоносителя теплопотребляю-

36440.ОМ-ПСТ.006.000

щими установками потребителей, в том числе в аварий-

ных режимах»

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

Наименование документа

Шифр

Глава 7 «Предложения по строительству, реконструкции и

техническому перевооружению источников тепловой энер-

36440.ОМ-ПСТ.007.000

гии»

Приложение 1 «Графическая часть»

36440.ОМ-ПСТ.007.001

Глава 8 «Предложения по строительству и реконструкции

36440.ОМ-ПСТ.008.000

тепловых сетей»

Глава 9 «Предложения по переводу открытых систем теп-

лоснабжения (горячего водоснабжения) в закрытые си-

36440.ОМ-ПСТ.009.000

стемы горячего водоснабжения»

Глава 10 «Перспективные топливные балансы»

36440.ОМ-ПСТ.010.000

Глава 11 «Оценка надежности теплоснабжения»

36440.ОМ-ПСТ.011.000

Глава 12 «Обоснование инвестиций в строительство, ре-

36440.ОМ-ПСТ.012.000

конструкцию и техническое перевооружение»

Глава 13 «Индикаторы развития систем теплоснабжения»

36440.ОМ-ПСТ.013.000

Глава 14 «Ценовые (тарифные) последствия»

36440.ОМ-ПСТ.014.000

Глава 15 «Реестр единых теплоснабжающих организа-

36440.ОМ-ПСТ.015.000

ций»

Приложение 1 «Графическая часть»

36440.ОМ-ПСТ.015.001

Глава 16 «Реестр проектов схемы теплоснабжения»

36440.ОМ-ПСТ.016.000

Глава 17 «Замечания и предложения к проекту схемы теп-

36440.ОМ-ПСТ.017.000

лоснабжения»

Глава 18 «Сводный том изменений, выполненных в схеме

36440.ОМ-ПСТ.018.000

теплоснабжения»

Глава 19 «Оценка экологической безопасности теплоснаб-

36440.ОМ-ПСТ.019.000

жения»

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

СОДЕРЖАНИЕ

1 ОБЩИЕ ПОЛОЖЕНИЯ

2 ОПИСАНИЕ АКТУАЛЬНЫХ ИЗМЕНЕНИЙ В ПРЕДЛОЖЕНИЯХ ПО ПЕРЕВОДУ

ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В

ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ ЗА ПЕРИОД,

ПРЕДШЕСТВУЮЩИЙ АКТУАЛИЗАЦИИ СХЕМЫ ТЕПЛОСНАБЖЕНИЯ

3 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРЕДЛОЖЕНИЙ ПО ТИПАМ

ПРИСОЕДИНЕНИЙ ТЕПЛОПОТРЕБЛЯЮЩИХ УСТАНОВОК ПОТРЕБИТЕЛЕЙ (ИЛИ

ПРИСОЕДИНЕНИЙ АБОНЕНТСКИХ ВВОДОВ) К ТЕПЛОВЫМ СЕТЯМ,

ОБЕСПЕЧИВАЮЩИМ ПЕРЕВОД ПОТРЕБИТЕЛЕЙ, ПОДКЛЮЧЕННЫХ К ОТКРЫТОЙ

СИСТЕМЕ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ), НА ЗАКРЫТУЮ

СИСТЕМУ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

3.1

Общие положения. Варианты закрытия ГВС

3.2

Технико-экономическое обоснование предложений по типам

присоединений теплопотребляющих установок потребителей

4 ВЫБОР И ОБОСНОВАНИЕ МЕТОДА РЕГУЛИРОВАНИЯ ОТПУСКА ТЕПЛОВОЙ

ЭНЕРГИИ ОТ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ

5 ПРЕДЛОЖЕНИЯ ПО РЕКОНСТРУКЦИИ ТЕПЛОВЫХ СЕТЕЙ ДЛЯ ОБЕСПЕЧЕНИЯ

ПЕРЕДАЧИ ТЕПЛОВОЙ ЭНЕРГИИ ПРИ ПЕРЕХОДЕ ОТ ОТКРЫТОЙ СИСТЕМЫ

ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) К ЗАКРЫТОЙ СИСТЕМЕ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

6 РАСЧЕТ ПОТРЕБНОСТИ ИНВЕСТИЦИЙ ДЛЯ ПЕРЕВОДА ОТКРЫТОЙ СИСТЕМЫ

ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТУЮ СИСТЕМУ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

7 ПРЕДЛОЖЕНИЯ ПО ИСТОЧНИКАМ ИНВЕСТИЦИЙ

189

8 ОЦЕНКА ЦЕЛЕВЫХ ПОКАЗАТЕЛЕЙ ЭФФЕКТИВНОСТИ И КАЧЕСТВА

ТЕПЛОСНАБЖЕНИЯ В ОТКРЫТОЙ СИСТЕМЕ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) И ЗАКРЫТОЙ СИСТЕМЕ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

192

9 ПРЕДЛОЖЕНИЯ ПО МОДЕРНИЗАЦИИ ВПУ И РЕШЕНИЯ ПО БАКАМ-

АККУМУЛЯТОРАМ

199

10 ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ РАБОТ ПО ПЕРЕВОДУ СИСТЕМ

ТЕПЛОСНАБЖЕНИЯ НА ЗАКРЫТУЮ СХЕМУ

202

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

ПЕРЕЧЕНЬ ТАБЛИЦ

Таблица 3.1 - Перечень источников тепловой энергии, осуществляющих теплоснабжение

потребителей

Таблица 3.2 - Мощностной ряд блочных тепловых пунктов

Таблица 3.3 - Условные обозначения ЦТП типа 1

Таблица 3.4 - Условные обозначения ЦТП типа 2

Таблица 3.5 - Условные обозначения ЦТП типа 3

Таблица 6.1 - Основные параметры проектов по переводу потребителей городского

округа Тольятти с открытой системой горячего водоснабжения на закрытую

Таблица 6.2 - Суммарные затраты на оборудование тепловых пунктов, проведение

реконструкции систем ГВС и строительно-монтажные работы при переходе на закрытую

схему ГВС

111

Таблица 6.3 - Капитальные вложения на реализацию мероприятий для перевода

системы ГВС на закрытую схему, тыс. руб

112

Таблица 6.4 - Оценка потребности в инвестициях при переходе с открытой системы

теплоснабжения (горячего водоснабжения) на закрытую систему горячего водоснабжения

в зоне деятельности ЕТО №1

113

Таблица 7.1 - Источники финансирования мероприятий по переводу на закрытую схему

ГВС ГО Тольятти

191

Таблица 8.1 - Показатели эффективности перевода открытых систем ГВС в закрытые

путем оборудования потребителей ИТП с теплообменниками ГВС

192

Таблица 8.2 - Перечень контролируемых показателей качества воды, их гигиенические

нормативы, установленные СанПиН 2.1.4.2496-09 и СанПиН 2.1.4.1074-01, ГН2.1.5.1315-

03 и методики определения

197

Таблица 8.3 - Результаты лабораторных испытаний из протокола лабораторных

испытаний 7033 от 07.07.2020 (вода подпиточная, отобранная в ЦГВС НГВ-1 ТЭЦ ВАЗа)

...................................................................................................................................................198

Таблица 8.4 - Показатели качества горячего водоснабжения в зоне деятельности ЕТО

№1 ГО Тольятти

199

Таблица 10.1 - Укрупненные показатели трудоемкости прокладки тепловых сетей, чел.-

ч/п.м трассы

205

Таблица 10.2 - Технологические процессы и продолжительность работ по монтажу

теплового пункта

206

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

ПЕРЕЧЕНЬ РИСУНКОВ

Рисунок 1.1 - Комплекс технических мероприятий по переходу на закрытую схему ГВС

и мероприятий, требующих одновременной реализации при переходе на закрытую

схему ГВС

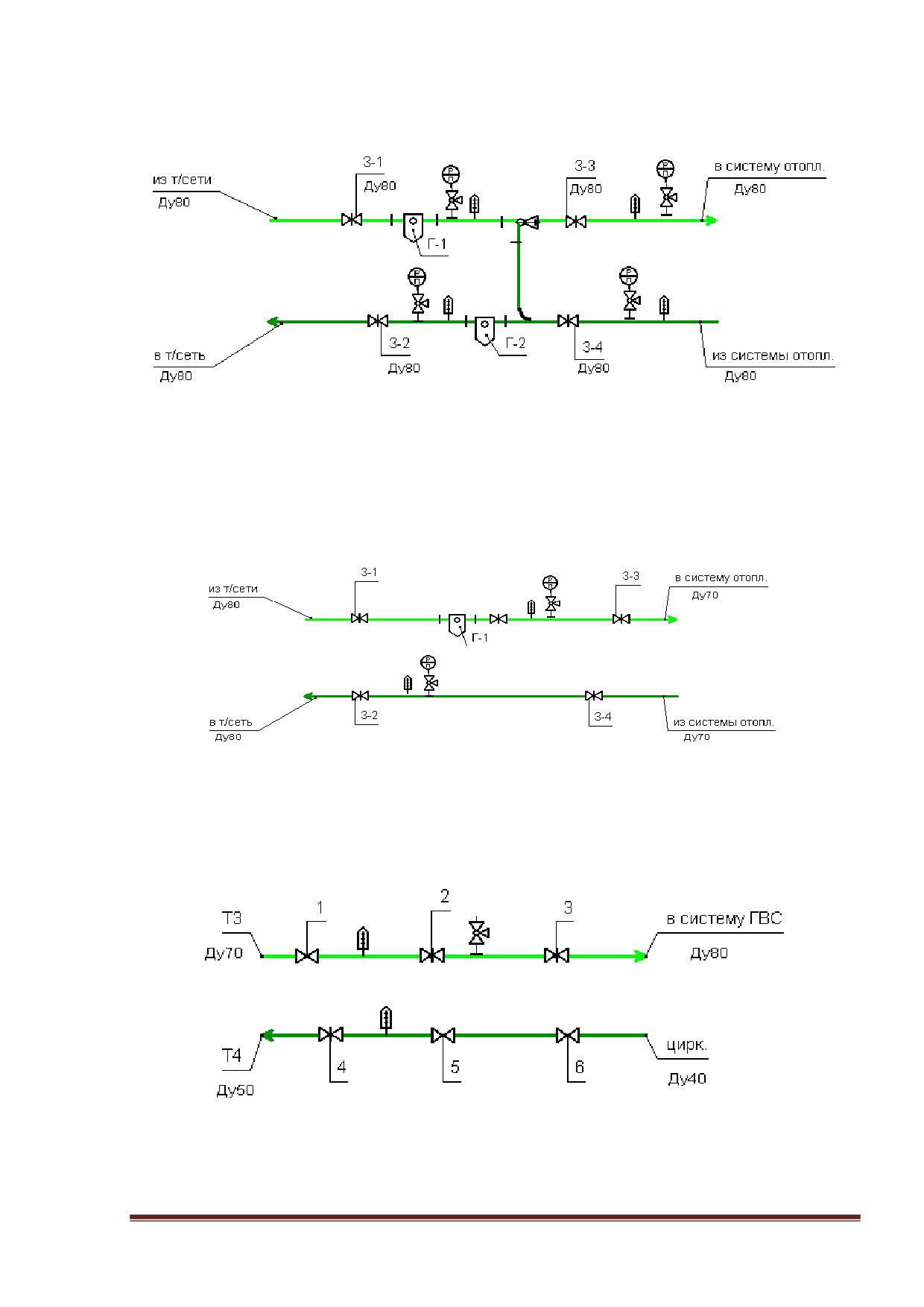

Рисунок 3.1 - Зависимое присоединение отопления (элеваторное смешение) и ГВС

(регулятор температуры ГВС)

Рисунок 3.2 - Зависимое присоединение отопления (элеваторное смешение)

Рисунок 3.3 - Непосредственное присоединение отопления

Рисунок 3.4 - Непосредственное присоединение ГВС

Рисунок

3.5

- Зависимое присоединение отопления (насосное смешение) и

независимое присоединение ГВС (через теплообменник, закрытая схема)

Рисунок 3.6 - Схема ИТП. Тип 1

Рисунок 3.7 - Схема ИТП. Тип 2

Рисунок 3.8 - Схема ИТП. Тип 3

Рисунок 3.9 - Схема ИТП. Тип 4

Рисунок 3.10 - Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения с независимым присоединением систем отопления (Тип 1)

Рисунок 3.11 - Двухступенчатая схема присоединения водоподогревателей ГВС с

зависимым присоединением систем отопления (Тип 2)

Рисунок 3.12 - Двухступенчатая схема присоединения водоподогревателей ГВС с

присоединением отопительного контура без изменения параметров теплоносителя

(Тип 3)

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

1 ОБЩИЕ ПОЛОЖЕНИЯ

Предложения по переводу открытых систем теплоснабжения (горячего

водоснабжения) в закрытые системы горячего водоснабжения разрабатываются в

соответствии c п.68 ПП РФ №154 «Требования к схемам теплоснабжения, порядку

их разработки и утверждения».

В результате разработки должны быть решены следующие задачи:

а) выполнено технико-экономическое обоснование предложений по типам

присоединений теплопотребляющих установок потребителей (или присоединений

абонентских вводов) к тепловым сетям, обеспечивающим перевод потребителей,

подключенных к открытой системе теплоснабжения (горячего водоснабжения), на

закрытую систему горячего водоснабжения;

б) выполнен выбор и обоснование метода регулирования отпуска тепловой

энергии от источников тепловой энергии;

е) выполнена оценка целевых показателей эффективности и качества

теплоснабжения в открытой системе теплоснабжения (горячего водоснабжения) и

закрытой системе горячего водоснабжения;

ж) даны предложения по источникам инвестиций.

В соответствии с Федеральным законом № ФЗ-417 «О внесении изменений в от-

дельные законодательные акты Российской Федерации в связи с принятием Феде-

рального закона «О водоснабжении и водоотведении»:

 «с 1 января 2013 года подключение объектов капитального строительства

потребителей к централизованным открытым системам теплоснабжения

(горячего водоснабжения) для нужд горячего водоснабжения, осуществ-

ляемого путем отбора теплоносителя на нужды горячего водоснабжения,

не допускается;

 с 1 января 2022 года использование централизованных открытых систем

теплоснабжения (горячего водоснабжения) для нужд горячего водоснаб-

жения, осуществляемого путем отбора теплоносителя на нужды горячего

водоснабжения, не допускается».

Проект перевода систем теплоснабжения городского округа Тольятти на закры-

тую схему ГВС охватывает целый комплекс работ по строительству и реконструкции

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

тепловых пунктов, тепловых и водопроводных сетей, систем электроснабжения, а

также внутридомовых систем теплоснабжения, водоснабжения и электроснабжения.

Мероприятия по переводу ГВС на закрытую схему по принадлежности объектов

реконструкции с целью определения источников финансирования проекта и меха-

низма возврата инвестиций делятся на две группы проектов.

Первая группа включает мероприятия по источникам, ЦТП и тепловым сетям,

находящимся на балансе ТСО. Финансирование этих мероприятий предполагается за

счет собственных средств предприятий с частичным привлечением бюджетных

средств.

Вторая группа включает комплекс мероприятий в зданиях, принадлежащих в

большинстве своем собственникам жилья, а именно:

 реконструкция или устройство новых ИТП с установкой теплообменников

ГВС и автоматизацией;

 замена внутридомовых систем ГВС с применением полимерных труб;

 увеличение пропускной способности водопроводных вводов с учетом до-

полнительного расхода воды на ГВС;

 обеспечение не ниже 2-й категории надежности электроснабжения ИТП.

Эта группа мероприятий требует наибольших инвестиций.

Федеральным законом от 07.12.2011 № 416-ФЗ "О водоснабжении и водоотведе-

нии» предусматривается включение программ по переводу на закрытую схему ГВС в

инвестиционные программы ТСО, при использовании источников тепловой энергии и

(или) тепловых сетей, от которых осуществляется ГВС, с соответствующим учетом за-

трат на финансирование в составе тарифов в сфере теплоснабжения.

Вместе с тем, в условиях отсутствия межотраслевой синхронизации работ, отме-

ченное выше приведет к значительному росту тарифа на тепловую энергию для насе-

ления, либо пойдет в ущерб другим мероприятиям, реализуемым ТСО, с сопутствую-

щим увеличением недоремонтов существующих систем теплоснабжения, что требует

поиска альтернативных источников финансирования указанных мероприятий.

Вышеописанные объемы работ по переходу на закрытую схему ГВС и

связанные с ними потребности в финансовых и трудовых ресурсах касаются только

сферы теплоснабжения. Вместе с тем, рассматриваемая задача значительно шире

и требует определения необходимого объема мероприятий на смежных

инженерных системах, в том числе внутридомовых (см. рис. 1.1).

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Мероприятия

по переходу на закрытую схему ГВС

Мероприятия,

требующие одновременной

реализации при переходе на

Системы

Сети

закрытую схему ГВС

коммунальной инфраструктуры

инженерно-технического

города

обеспечения зданий

Электро-

Изменение схемы

Сокращение

Теплоснабжение

Водоснабжение

ГВС

ХВС

снабжение

МКД «на сцепке»

перетопов

Рисунок 1.1 - Комплекс технических мероприятий по переходу на закрытую схему ГВС и мероприятий,

требующих одновременной реализации при переходе на закрытую схему ГВС

Из рисунка видно, что работы по переходу на закрытую схему ГВС влекут за

собой дополнительные мероприятия на наружных и внутренних системах

водоснабжения и электроснабжения.

Единовременная реализация этих мероприятий позволит достичь

синергетического эффекта за счет целевого использования средств различных

источников финансирования при совокупном решении нескольких задач, что

требует консолидации усилий организаций различных форм и сфер деятельности

(ИОГВ, РСО, управляющие компании) для разработки синхронизированных

программ реализации мероприятий.

В ходе актуализации учтены прогнозные удельные нормы потребления

горячей воды, обоснованные в схеме водоснабжения и водоотведения городского

округа Тольятти, а также скорректированные тепловые нагрузки потребителей.

Финансовые потребности на реализацию предлагаемых мероприятий

определялись по укрупнённым нормативам и проектам-аналогам, а также по

сметам, предоставленным в коммерческих предложениях ведущих фирм России,

изготавливающих,

поставляющих

монтирующих

тепломеханическое

оборудование и автоматику для объектов теплоснабжения.

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

2 ОПИСАНИЕ АКТУАЛЬНЫХ ИЗМЕНЕНИЙ В ПРЕДЛОЖЕНИЯХ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

(ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ

ЗА

ПЕРИОД,

ПРЕДШЕСТВУЮЩИЙ

АКТУАЛИЗАЦИИ

СХЕМЫ

ТЕПЛОСНАБЖЕНИЯ

Одной из составляющих инвестиционной программы АО "ТЕВИС" в сфере

теплоснабжения на

2018-2024гг являлось планирование мероприятий по

реконструкции ЦТП-12, 31, 32, 41, 42, 52, 81, 94, 95, 101, 111, 112, 113, 132 от

ТЭЦ ВАЗа с переходом на закрытую схему ГВС при объеме финансирования около

36,18 млн руб. Выполнение этих мероприятий было отложено в связи с

производственной необходимостью реконструкции и модернизации существующих

объектов в целях снижения уровня износа, строительства новых тепловых сетей с

целью обеспечения бесперебойного теплоснабжения от разных источников

социально значимых объектов медицинского назначения ГБУЗ СО ТГКБ №5.

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

3 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ

ОБОСНОВАНИЕ

ПРЕДЛОЖЕНИЙ

ПО

ТИПАМ

ПРИСОЕДИНЕНИЙ

ТЕПЛОПОТРЕБЛЯЮЩИХ УСТАНОВОК ПОТРЕБИТЕЛЕЙ (ИЛИ

ПРИСОЕДИНЕНИЙ АБОНЕНТСКИХ ВВОДОВ) К ТЕПЛОВЫМ

СЕТЯМ, ОБЕСПЕЧИВАЮЩИМ ПЕРЕВОД ПОТРЕБИТЕЛЕЙ,

ПОДКЛЮЧЕННЫХ

ОТКРЫТОЙ

СИСТЕМЕ

ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ), НА

ЗАКРЫТУЮ СИСТЕМУ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

3.1 Общие положения. Варианты закрытия ГВС

В настоящее время около 94 % потребителей городского округа Тольятти с

СЦТ охвачено централизованной системой горячего водоснабжения, остальная

часть снабжается от децентрализованных систем горячего водоснабжения с

использованием

индивидуальных

тепловых

пунктов

или

местных

водонагревателей.

Централизованное горячее водоснабжение города осуществляется от

ТЭЦ ВАЗа, ТоТЭЦ, котельных филиала «Самарский» ПАО «Т Плюс», котельной

БМК-34 АО «Газпром теплоэнерго Тольятти», котельной ИЭВБ РАН и двух

ведомственных котельных (АО «ВолгаУралТранс» и ООО «Автоград-водоканал»).

Около 35% от числа всех потребителей ГВС города подключено по открытой схеме

с отбором горячей воды из магистральных тепловых сетей или в ЦТП с

последующей ее передачей по квартальным сетям ГВС.

Основные преимущества открытых систем:

 надежная защита от внутренней коррозии стальных труб ГВС;

 простота и невысокая стоимость тепловых пунктов;

 утилизация

низкопотенциального

тепла

на

источниках

теплоснабжения для подогрева подпиточной воды;

 сокращение затрат электроэнергии на транспорт тепла за счет отбора

горячей воды из обратной магистрали;

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

 возможность бесперебойной подачи горячей воды потребителям по

одному из трубопроводов при плановом или аварийном ремонте

другого.

К недостаткам открытых систем относятся:

 нестабильность качества воды (запах, цветность) при зависимом

присоединении отопительных систем;

 сложность контроля герметичности тепловой сети;

 изменчивость гидравлических режимов в зависимости от разбора

воды на нужды ГВС;

 опасность опорожнения системы при неисправности ВПУ.

Горячее водоснабжение по закрытой схеме в городском округе реализовано

в сетях ГВС с приготовлением горячей воды либо в теплообменниках на ЦТП, либо

на источнике теплоснабжения с подачей ее потребителям по отдельному

трубопроводу с циркуляционной линией.

Новые потребители, начиная с 2013 года, подключаются к тепловым сетям

как правило по закрытой схеме ГВС посредством ЦТП и ИТП.

К основным преимуществам закрытых систем относятся:

 высокое качество горячей воды, благодаря изолированности контура

ГВС от тепловой сети и системы отопления;

 простота санитарного контроля качества ГВС;

 возможность контроля герметичности системы теплоснабжения по

величине подпитки.

Недостатки закрытых систем:

 коррозия внутренних поверхностей оборудования и стальных

трубопроводов ГВС при отсутствии в тепловых пунктах

водоподготовки;

 снижение эффективности выработки электроэнергии на ТЭЦ при

переводе встроенных пучков конденсаторов с подпиточной на сетевую

воду;

 повышенный расход сетевой воды;

 высокие единовременные затраты на ИТП и текущие расходы на их

обслуживание;

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

 невозможность получения и подачи горячей воды потребителям при

отсутствии циркуляции теплоносителя в тепловой сети.

В соответствии с требованиями Федеральных Законов

№ 190-ФЗ и

№ 417-ФЗ подлежат переводу к

01.01.2022 г. на закрытую схему горячего

водоснабжения системы централизованного теплоснабжения

1802 зданий-

потребителей ГВС от ТЭЦ ВАЗа с открытой схемой.

Перечень источников тепловой энергии, осуществляющих теплоснабжение

потребителей и характеристики систем теплопотребления приведены в таблице

3.1.

36440.ОМ-ПСТ.009.000

СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Таблица 3.1 - Перечень источников тепловой энергии, осуществляющих теплоснабжение потребителей

Договорная тепловая нагрузка потребите-

Количество абонентов

лей с отрытой схемой ГВС, Гкал/ч

с ГВС, шт.

№

Зона

Наименование источника

ТСО

п/п

ЕТО

отопление,

ГВС

суммарная

открыт.

закрыт.

вентиляция

ср.час.

ТЭЦ ВАЗа

филиал «Самарский» ПАО «Т Плюс»

2856,07

208,48

3064,55

4733

422

ТоТЭЦ

филиал «Самарский» ПАО «Т Плюс»

732,16

44,85

777,01

─

5513

Котельная № 2

филиал «Самарский» ПАО «Т Плюс»

143,88

8,05

151,93

Котельная № 3

филиал «Самарский» ПАО «Т Плюс»

1,42

0,11

1,53

Котельная № 4

филиал «Самарский» ПАО «Т Плюс»

0,38

0,12

0,5

Котельная № 5

филиал «Самарский» ПАО «Т Плюс»

0,09

─

2387

Котельная № 6

филиал «Самарский» ПАО «Т Плюс»

2,53

0,06

2,59

Котельная № 7

филиал «Самарский» ПАО «Т Плюс»

0,13

0,01

0,14

Котельная № 8

филиал «Самарский» ПАО «Т Плюс»

71,2

7,13

78,33

Котельная № 14

филиал «Самарский» ПАО «Т Плюс»

2,91

0,02

2,93

Котельная БМК-34 АО «Газ-

филиал «Самарский» ПАО «Т Плюс»

19,61

1,97

21,58

─

375

пром теплоэнерго Тольятти»

Котельная ИЭВБ РАН

прочие

0,83

0,06

0,89

─

б/н

Котельная АО «ВолгаУралТранс»

прочие

1,38

0,14

1,52

нет данных

б/н

Котельная ООО «Автоград-водока-

прочие

1,95

0,2

2,15

нет данных

б/н

нал»

Итого:

3834,54

271,2

4105,74

4733

8698

б/н

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Основными целями закрытия ГВС являются улучшение качества горячего

водоснабжения и повышение энергоэффективности теплопотребления. Первая

цель достигается приготовлением горячей воды в теплообменных аппаратах,

устанавливаемых на источниках, центральных и индивидуальных тепловых

пунктах. Повышение энергоэффективности обеспечивается применением у

потребителей автоматизированного регулирования отпуска и потребления

тепловой энергии и горячей воды.

Выбор варианта закрытия ГВС зависит от принятых проектных схем

присоединения теплопотребляющих установок потребителей, тепловых нагрузок

на отопление и вентиляцию, а также на ГВС, способа и графика регулирования

отпуска тепла, наличия помещений для ИТП.

Наиболее распространенные схемы присоединения теплопотребляющих устано-

вок потребителей к тепловым сетям, используемые в городском округе, представлены

на рис. 3.1-3.4.

Рисунок 3.1 - Зависимое присоединение отопления (элеваторное смешение) и ГВС (регулятор температуры

ГВС)

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Рисунок 3.5 - Зависимое присоединение отопления (насосное смешение) и независимое присоединение

ГВС (через теплообменник, закрытая схема)

С 1 января 2013 года, согласно № 417-ФЗ от 07.12.11 «О внесении изменений в

отдельные законодательные акты РФ в связи с принятием ФЗ «О водоснабжении и во-

доотведении», подключение объектов капитального строительства к централизован-

ным системам открытого теплоснабжения (горячего водоснабжения) для нужд горячего

водоснабжения не допускается. Поэтому, начиная с этого периода, все вновь подклю-

чаемые абоненты присоединяются к системе теплоснабжения по схеме с независимым

присоединением ГВС (см. рис. 3.5).

В городском округе Тольятти преимущественно применяются две схемы

присоединения теплопотребляющих установок потребителей к тепловым сетям

источников теплоснабжения с открытым водоразбором:

 непосредственное присоединение систем отопления к тепловым

сетям через элеватор или теплообменник; отбор теплоносителя на

ГВС производится из подающего и обратного трубопроводов тепловой

сети при помощи регулятора температуры горячей воды (ТРЖ);

 присоединение через ЦТП по типовой двухконтурной схеме с отбором

теплоносителя на ГВС из сети в ЦТП с последующей доставкой

горячей воды потребителям по отдельной сети ГВС.

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Исходя из отмеченного, рассматриваются следующие подходы и варианты

перевода открытых централизованных систем горячего водоснабжения в закрытые.

С целью повышения энергетической эффективности и энергосбережения у

потребителей предлагается оборудовать все абонентские вводы зданий,

подключенных

непосредственно

распределительным

сетям,

автоматизированными тепловыми пунктами с установкой теплообменников ГВС и

с подводом к ним водопроводной воды.

Перевод потребителей с открытой системой ГВС на закрытую теоретически

возможно реализовать несколькими способами:

 перевод потребителей на независимую схему присоединения по

отоплению и горячего водоснабжения (то есть полная замена тепло-

вого узла у потребителя, в том числе с заменой оборудования систем

отопления);

 строительство центральных тепловых пунктов и организация четы-

рехтрубной системы теплоснабжения (горячего водоснабжения) по-

сле ЦТП;

 строительство блочных теплораспределительных пунктов системы

ГВС на группу домов, то есть организация двухтрубной независимой

системы горячего водоснабжения;

 перевод потребителей на закрытую схему горячего водоснабжения

при сохранении типа присоединения по отоплению (то есть с установ-

кой теплообменного оборудования на систему ГВС).

Первые три варианта предусматривают такие дорогостоящие мероприятия,

как полную замену тепловых узлов у потребителей (в том числе с заменой

оборудования систем отопления), строительство новых или проведение

реконструкции ЦТП с установкой в них теплообменников ГВС и оснащением

автоматикой группового регулирования, строительство распределительных сетей

ГВС с применением коррозионностойких труб и прочие мероприятия.

При последнем варианте предполагается оснащение потребителей ГВС

автоматизированными

ИТП

непосредственно

домах-потребителях,

подключенных по отоплению к распределительным сетям квартала.

Кроме перечисленных выше мероприятий для закрытия ГВС требуется

также:

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

 обеспечить создаваемые ИТП холодным водоснабжением и

электроснабжением не ниже 2-й категории надежности;

 произвести во всех зданиях, оборудованных централизованным

горячим водоснабжением, замену стальных труб внутренних систем

ГВС на полимерные;

 реконструировать системы водоподготовки на источниках.

Перевод на закрытую схему ГВС по первым трем вариантам крайне

нецелесообразен ввиду того, что капитальные затраты на проведение подобных

мероприятий по этим вариантам, как показывает статистика по другим городам-

аналогам, выше в 1,5-2 раза, чем по четвертому варианту. Поэтому мероприятия

по «закрытию» систем ГВС Тольятти планируется провести по последнему

варианту.

Необходимо отметить, что все предлагаемые решения в части систем

теплоснабжения оказывают различное воздействие на систему холодного

водоснабжения, поскольку различные технические решения в части систем

теплоснабжения приведут к различному распределению потоков в системе ХВС.

Так, например, при принятии решения о переходе на закрытую систему ГВС по

первому или последнему описанным вариантам расход воды в системе ХВС

вырастет по всему контуру - от головных сооружений до каждого дома, что

потребует возможных «расшивок» сетей ХВС. Таким образом, решение о

конкретном варианте перехода к закрытой системе ГВС невозможно принять,

основываясь только на данных схемы теплоснабжения городского округа.

Необходимо при актуализации схем водоснабжения/водоотведения города

рассмотреть все возможные варианты перехода на закрытую систему ГВС,

определить капитальные и операционные затраты на реализацию каждого из

вариантов и уже после этого, с учетом экономической эффективности и

целесообразности, принять окончательное решение о возможном переходе на

закрытую систему ГВС.

36440.ОМ-ПСТ.009.000

ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГОРОДСКОГО ОКРУГА ТОЛЬЯТТИ НА ПЕРИОД ДО 2038 ГОДА - часть 1
