К РО № |
ТЕХНОЛОГИЧЕСКАЯ КАРТА 210 |
На страницах 283-285/286 |
|
Пункт РО |
Наименование работы Демонтаж и монтаж лопаток спрямляющего
аппарата вентилятора |
Трудоемкость, |
|
|
|
|
10,5 чел.ч. |
|
|
|
|
Работы, выполняемые |
|
|
Содержание операции и технические требования (IT) |
при отклонениях |
|
|
|
|
от ТТ |
|
|

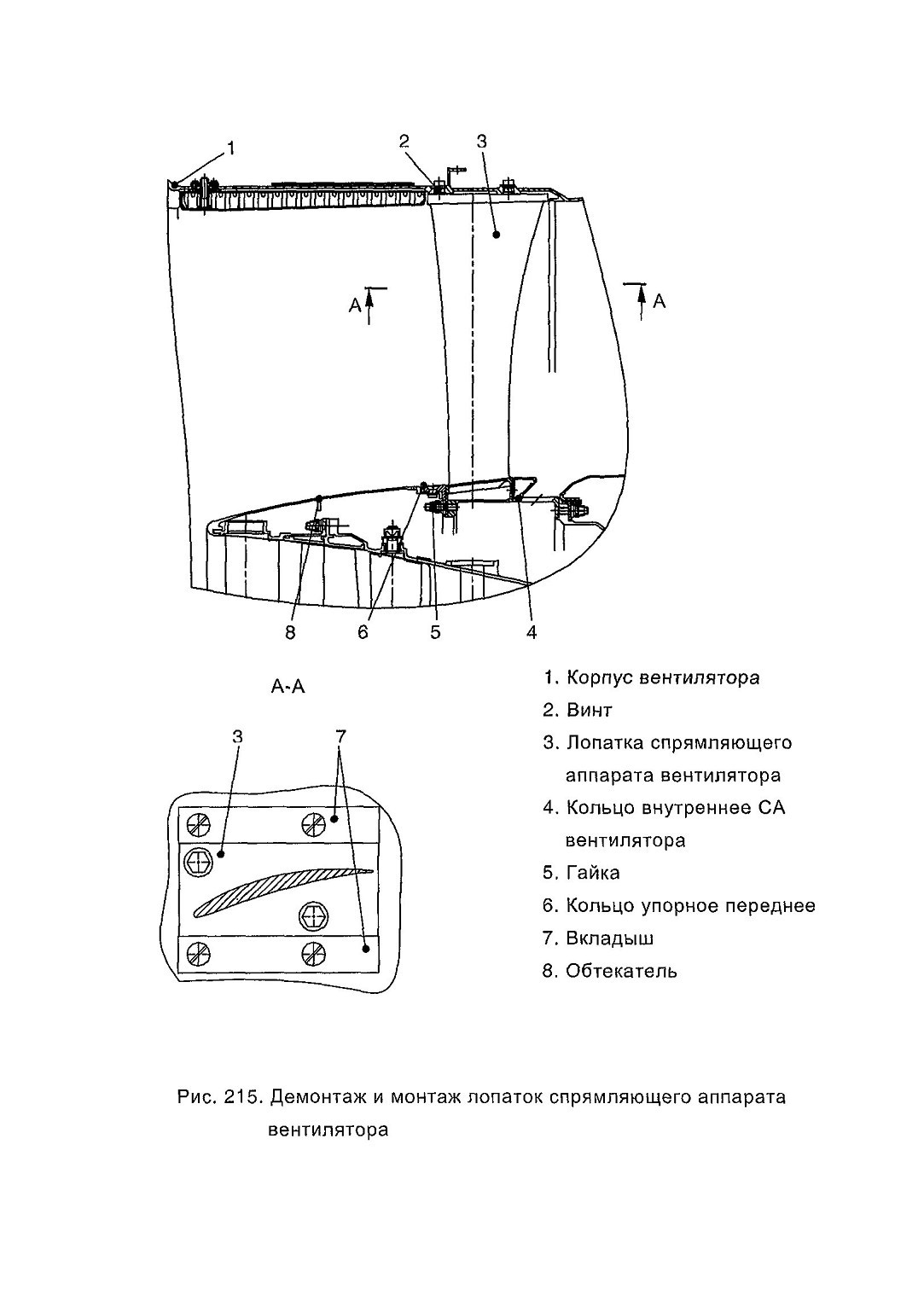

1. Демонтаж (рис. 215) |
|
|
|
1.1. Снимите носок кока вентилятора и рабочее колесо вентилятора |
|
|
|
(см. ТК 202; ТК 204). |
|
|
|
1.2. Снимите обтекатель 8 (см. 072.32.00, ТК 201). |
|
|
|
1.3. Отвинтите гайки 5 крепления упорного переднего кольца 6.
Снимите |
|
|
|
упорное переднее кольцо 6. |
|
|
|
1.4. Вывинтите два винта 2 крепления снимаемой лопатки 3
спрямляющего |
|
|
|
аппарата вентилятора к корпусу 1 вентилятора. Снимите лопатку 3 |
|
|
|
спрямляющего аппарата вентилятора. |
|
|
|
2. Монтаж (рис. 215) |
|
|
|
2.1. Установите лопатку 3 спрямляющегого аппарата вентилятора в
паз между
вкладышами 7 корпуса 1 вентилятора и в паз внутреннего кольца 4 |
|
|
|
|
|
|
|
Содержание операции и технические требования (ТТ) |
Работы, выполняемые при отклонениях от ТТ |
Контроль |
|
спрямляющего аппарата вентилятора. |
|
|
|
|
2.2. Закрепите лопатку 3 к корпусу 1 вентилятора винтами 2. |
|
|
|
|
2.3. Установите упорное переднее кольцо 6 на шпильки внутреннего
кольца |
|
|
|
4 спрямляющего аппарата вентилятора и закрепите гайками 5 с
момен |
|
|
|
том затяжки (6±0,6) Н м [(0,6±0,06) кгс-м]. |
|
|
|
|
2.4. Установите обтекатель (см. 072.32.00, ТК 201). |
|
|
|
|
2.5. Установите рабочее колесо вентилятора (см. ТК 204). |
|
|
|
|
2.6. Установите носок кока вентилятора (см. ТК 202). |
|
|
|
|
Контрольно-проверочная |
Инструмент и приспособления |
Расходуемые материалы |
|
аппаратура (КПА) |
|
|
|
|
Ключ торцевой У6442-0634
(S=10)* |
|
|
|
Ключ торцевой У6350-00-2449-01* |
|
|
|
(S=9) |
|
|
|
Ключ тарированный (2 кгс-м) |
|
|
|
25.19.01.140 |
|
|
|
Головка ключа У6350-00-2446
(S=9)* |
|
