МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019) - часть 28





433

Т а б л и ц а   Б . 2 7  – Адреса регистров блоков захвата

Мнемо-

ника

Блоки захвата

Название

Адрес A001_xxxx

CAP0

CAP 1

CAP 2

CAP 3

CAP 4

CAP 5

TSCTR

4000h

5000h

6000h

7000h

8000h

9000h  Регистр таймера

CTRPHS

4004h

5004h

6004h

7004h

8004h

9004h  Регистр загрузки

таймера

CAP0

4008h

5008h

6008h

7008h

8008h

9008h  Регистр захвата 0

CAP1

400Сh

500Сh

600Сh

700Сh

800Сh

900Сh  Регистр захвата 1

CAP2

4010h

5010h

6010h

7010h

8010h

9010h  Регистр захвата 2

CAP3

4014h

5014h

6014h

7014h

8014h

9014h  Регистр захвата 3

–

4018h-

4024h

5018h-

5024h

6018h-

6024h

7018h-

7024h

8018h-

8024h

9018h-

9024h

Зарезервировано

ECCTL0

4028h

5028h

6028h

7028h

8028h

9028h  Регистр контроля

захвата 0

ECCTL1

402Ch

502Ch

602Ch

702Ch

802Ch

902Ch  Регистр контроля

захвата 1

ECEINT

4030h

5030h

6030h

7030h

8030h

9030h  Регистр маски

прерываний

ECFLG

4034h

5034h

6034h

7034h

8034h

9034h  Регистр статуса

прерываний

ECCLR

4038h

5438h

6038h

7038h

8038h

9038h  Регистр сброса

прерываний

ECFRC

403Ch

503Ch

603Ch

703Ch

803Ch

903Ch  Тестовый регистр

генерации прерываний

PEINT

4040h

5040h

6040h

7040h

8040h

9040h  Регистр прерывания

–

4044h-

4FFCh

5044h-
5FFCh

6044h-
6FFCh

7044h-
7FFCh

8044h-
8FFCh

9044h-

9FFCh

Зарезервировано

П р и м е ч а н и е  – Состояние всех регистров после сброса 00000000h.


Т а б л и ц а   Б . 2 8   – Адреса регистров квадратурных декодеров

Мнемоника

Декодеры

Название

Адрес A001_xxxx

QEP0

QEP1

QPOSCNT

A000h

B000h

Регистр счетчика позиции

QPOSINIT

A004h

B004h

Регистр загрузки счетчика позиции

QPOSMAX

A008h

B008h

Регистр максимального значения счетчика позиции

QPOSCMP

A00Ch

B00Ch

Регистр сравнения счетчика позиции

QPOSILAT

A010h

B010h

Регистр хранения позиции по индексации

QPOSSLAT

A014h

B014h

Регистр хранения позиции по стробу

QPOSLAT

A018h

B018h

Регистр хранения позиции по сторожевому таймеру

QUTMR

A01Ch

B01Ch

Регистр таймера временных отсчетов

QUPRD

A020h

BA20h

Регистр порога таймера временных отсчетов

QWDTMR

A024h

B024h

Регистр сторожевого таймера

QWDPRD

A028h

B028h

Регистр длительности сторожевого отсчета

QDECCTL

A02Ch

B02Ch

Регистр управления входами

QEPCTL

A030h

B030h

Регистр управления квадратурного декодера

QCAPCTL

A034h

B034h

Регистр блока захвата

QPOSCTL

A038h

B038h

Регистр управления счетчиком позиции

QEINT

A03Ch

B03Ch

Регистр масок прерываний





434

Окончание таблицы Б.28

Мнемоника

QEP0

QEP1

Название

QFLG

A040h

B040h

Регистр флагов прерываний

QCLR

A044h

B044h

Регистр сброса прерываний

QFRC

A048h

B048h

Регистр генерации прерываний

QEPSTS

A04Ch

B04Ch

Регистр статуса

QCTMR

A050h

B050h

Регистр таймера

QCPRD

A054h

B054h

Регистр длительности измерения

QCTMRLAT

A058h

B058h

Регистр хранения таймера

QCPRDLAT

A05Ch

B05Ch

Регистр хранения длительности измерения

–

A060h-

A06Ch

B060h-

B06Сh

Зарезервировано

INTCLR

A070h

B070h

Регистр сброса прерываний

–

A074h-

AFFCh

B074h-
BFFCh

Зарезервировано

П р и м е ч а н и е  – Состояние всех регистров после сброса 00000000h.


Т а б л и ц а   Б . 2 9  – Регистры загрузочной флеш-памяти

Адрес

Мнемоника  Сброс

Название

A001C000h

FMA



Регистр адреса

A001C004h

FMD0



Регистр 0 слова данных

A001C008h

FMC



Регистр команд

A001C00Ch

FCIS



Регистр статуса

A001C010h

FCIM



Регистр маски прерываний

A001C014h

FCIC



Регистр сброса флагов статуса

A001C018h-
A001C04Ch

–

–

Зарезервировано

A001C050h

FMD1



Регистр 1 слова данных

A001C054h

FMD2



Регистр 2 слова данных

A001C058h

FMD3



Регистр 3 слова данных

A001C05Ch-
A001C07Ch

–

–

Зарезервировано

A001C080h

T_ACC



Регистр временных параметров 1

A001C084h

T_NVS



Регистр временных параметров 2

A001C088h

T_NVH



Регистр временных параметров 3

A001C08Ch

T_RCV



Регистр временных параметров 4

A001C090h

T_PGS



Регистр временных параметров 5

A001C094h

T_PROG



Регистр временных параметров 6

A001C098h

T_PGH



Регистр временных параметров 7

A001C09Ch

T_ERASE



Регистр временных параметров 8

A001C0A0h

T_ME



Регистр временных параметров 9

A001C0A4h

T_NVH1



Регистр временных параметров 10

A001C0A8h-
A001CFFCh

–

–

Зарезервировано













435

Т а б л и ц а   Б . 3 0   – Регистры аналогового компаратора

Адрес

Мнемоника

Сброс

Название

A001D000h

MIS

00000000h

Регистр маскированных статусов прерываний

A001D004h

RIS

00000000h

Регистр статусов прерываний

A001D008h

INTEN

00000000h

Регистр маски прерываний

A001D00Ch

REFCTL0

00000000h

Регистр управления опорным напряжением 0

A001D010h

REFCTL1

00000000h

Регистр управления опорным напряжением 1

A001D014h

REFCTL2

00000000h

Регистр управления опорным напряжением 2

A001D018h-
A001D01Ch

–

–

Зарезервировано

A001D020h

STAT0

00000000h

Регистр статуса компаратора 0

A001D024h

CTL0

00000000h

Регистр управления компаратором 0

A001D028h-
A001D03Ch

–

–

Зарезервировано

A001D040h

STAT1

00000000h

Регистр статуса компаратора 1

A001D044h

CTL1

00000000h

Регистр управления компаратором 1

A001D048h-
A001D05Ch

–

–

Зарезервировано

A001D060h

STAT2

00000000h

Регистр статуса компаратора 2

A001D064h

CTL2

00000000h

Регистр управления компаратором 2

A001D07Ch

POWER

00000000h

Регистр питания аналоговой части

A001D068h-
A001DFFСh

–

–

Зарезервировано


Т а б л и ц а   Б . 3 1 – Адреса регистров контроллеров SPI

Мнемо-ника

Контроллеры SPI

Сброс

Название

Адрес

A001_xxxx

Адрес

A002_xxxx

SPI0

SPI1

SPI2

SPI3

SPI_CR0

E000h

F000h

0000h

1000h

0000h   Регистр управления 0

SPI_CR1

E004h

F004h

0004h

1004h

00h

Регистр управления 1

SPI_DR

E008h

F008h

0008h

1008h

0xh

Буфер FIFO приемника и
передатчика

SPI_SR

E00Сh  F00Сh  000Сh  100Сh  03h

Регистр состояния

SPI_CPSR

E010h

F010h

0010h

1010h

00h

Регистр делителя тактовой
частоты

SPI_IMSC

E014h

F014h

0014h

1014h

00h

Регистр маски прерывания

SPI_RIS

E018h

F018h

0018h

1018h

08h

Регистр состояния прерываний
без учета маскирования

SPI_MIS

E01Ch  F01Ch  001Ch  101Ch  00h

Регистр состояния прерываний
с учетом маскирования

SPI_ICR

E020h   F020h   0020h   1020h   00h

Регистр сброса прерывания

SPI_DMACR   E024h   F024h   0024h   1024h   00h

Регистр управления прямым
доступом к памяти

–

E028h-
EFFCh

F028h-
FFFCh

0028h-
0FFCh

1028h-
1FFCh

–


Зарезервировано











436

Т а б л и ц а   Б . 3 2  – Регистры пользовательской флеш-памяти

Адрес

Мнемоника  Сброс

Название

A0022000h

FMA

0000h  Регистр адреса

A0022004h

FMD

0000h  Регистр 1 слова данных

A0022008h

FMC

0000h  Регистр команд

A002200Ch

FCIS

0000h  Регистр статуса

A0022010h

FCIM

0000h  Регистр маски прерываний

A0022014h

FCIC

0000h  Регистр сброса флагов статуса

A0022018h-
A002207Ch

–

–

Зарезервировано

A0022080h

T_ACC

0000h  Регистр временных параметров 1

A0022084h

T_NVS

0000h  Регистр временных параметров 2

A0022088h

T_NVH

0000h  Регистр временных параметров 3

A002208Ch

T_RCV

0000h  Регистр временных параметров 4

A0022090h

T_PGS

0000h  Регистр временных параметров 5

A0022094h

T_PROG

0000h  Регистр временных параметров 6

A0022098h

T_PGH

0000h  Регистр временных параметров 7

A002209Ch

T_ERASE

0000h  Регистр временных параметров 8

A00220A0h

T_ME

0000h  Регистр временных параметров 9

A00220A4h

T_NVH1

0000h  Регистр временных параметров 10

A00220A8h-
A0022FFCh

–

–

Зарезервировано


Т а б л и ц а   Б . 3 3  – Регистры блока RTC

Адрес

Мнемоника

Сброс

Название

A0023000h

PSECOND

0000h

Регистр долей секунд

A0023004h

SECOND

0000h

Регистр секунд

A0023008h

MINUTE

0000h

Регистр минут

A002300Ch

–

–

Зарезервировано

A0023010h

HOUR

0000h

Регистр часов

A0023014h

–

–

Зарезервировано

A0023018h

DAY

0000h

Регистр дней

A002301Ch

–

–

Зарезервировано

A0023020h

DATE

0000h

Регистр даты

A0023024h

MONTH

0000h

Регистр месяца

A0023028h

YEAR

0000h

Регистр года

A002302Ch

SHDW

00000080h

Регистр управления загрузкой теневых
регистров

A0023030h

TIME

0000h

Регистр текущего времени

A0023034h-
DFFFFFFCh

–

–

Зарезервировано


Т а б л и ц а   Б . 3 4  – Регистры контроллера прерываний NVIC

Адрес

Мнемоника  Сброс

Название

E000E100h  ISER0

0000h  Регистр разрешения прерываний по векторам 0 – 31

E000E104h  ISER1

0000h  Регистр разрешения прерываний по векторам 32 – 63

E000E108h  ISER2

0000h  Регистр разрешения прерываний по векторам 64 – 95

E000E10Ch  ISER3

0000h  Регистр разрешения прерываний по векторам 96 – 127

E000E110h  ISER4

0000h  Регистр разрешения прерываний по векторам 127 – 133

E000E114h-
E000E17Ch

–

–

Зарезервировано





437

Продолжение таблицы Б.34

Адрес

Мнемоника  Сброс

Название

E000E180h  ICER0

0000h  Регистр сброса разрешений прерываний по векторам 0 – 31

E000E184h  ICER1

0000h  Регистр сброса разрешений прерываний по векторам 32 – 63

E000E188h  ICER2

0000h  Регистр сброса разрешений прерываний по векторам 64 – 95

E000E18Ch  ICER3

0000h  Регистр сброса разрешений прерываний по векторам 96 – 127

E000E190h  ICER4

0000h  Регистр сброса разрешений прерываний по векторам 127–133

E000E194h-
E000E1FCh

–

–

Зарезервировано

E000E200h  ISPR0

0000h

Регистр ждущих прерываний по векторам 0 – 31

E000E204h  ISPR1

0000h

Регистр ждущих прерываний по векторам 32 – 63

E000E208h  ISPR2

0000h

Регистр ждущих прерываний по векторам 64 – 95

E000E20Ch  ISPR3

0000h

Регистр ждущих прерываний по векторам 96 – 127

E000E210h  ISPR4

0000h

Регистр ждущих прерываний по векторам 127 – 133

E000E214h-
E000E27Ch

–

–

Зарезервировано

E000E280h  ICPR0

0000h

Регистр запрета ждущих прерываний по векторам 0 – 31

E000E284h  ICPR1

0000h

Регистр запрета ждущих прерываний по векторам 32 – 63

E000E288h  ICPR2

0000h

Регистр запрета ждущих прерываний по векторам 64 – 95

E000E28Ch  ICPR3

0000h

Регистр запрета ждущих прерываний по векторам 96 – 127

E000E290h  ICPR4

0000h

Регистр запрета ждущих прерываний по векторам 127 –  133

E000E294h-
E000E2FCh

–

–

Зарезервировано

E000E300h  IABR0

0000h

Регистр флагов прерываний по векторам 0 – 31

E000E304h  IABR1

0000h

Регистр флагов прерываний по векторам 32 – 63

E000E308h  IABR2

0000h

Регистр флагов прерываний по векторам 64 – 95

E000E30Сh  IABR3

0000h

Регистр флагов прерываний по векторам 96 – 127

E000E310h  IABR4

0000h

Регистр флагов прерываний по векторам 127 – 133

E000E314h-
E000E3FCh

–

–

Зарезервировано

E000E400h  IPR00

0000h

Регистр приоритетов векторов прерываний 0 – 3

E000E404h  IPR01

0000h

Регистр приоритетов векторов прерываний 4 – 7

E000E408h  IPR02

0000h

Регистр приоритетов векторов прерываний 8 – 11

E000E40Ch  IPR03

0000h

Регистр приоритетов векторов прерываний 12 – 15

E000E410h  IPR04

0000h

Регистр приоритетов векторов прерываний 16 – 19

E000E414h  IPR05

0000h

Регистр приоритетов векторов прерываний 20 – 23

E000E418h  IPR06

0000h

Регистр приоритетов векторов прерываний 24 – 27

E000E41Ch  IPR07

0000h

Регистр приоритетов векторов прерываний 28 – 31

E000E420h  IPR08

0000h

Регистр приоритетов векторов прерываний 32 – 35

E000E424h  IPR09

0000h

Регистр приоритетов векторов прерываний 36 – 39

E000E428h  IPR10

0000h  Регистр приоритетов векторов прерываний 40 – 43

E000E42Ch  IPR11

0000h  Регистр приоритетов векторов прерываний 44 – 47

E000E430h  IPR12

0000h  Регистр приоритетов векторов прерываний 48 – 51

E000E434h  IPR13

0000h  Регистр приоритетов векторов прерываний 52 – 55

E000E438h  IPR14

0000h  Регистр приоритетов векторов прерываний 56 – 59

E000E43Ch  IPR15

0000h  Регистр приоритетов векторов прерываний 60 – 63

E000E440h  IPR16

0000h  Регистр приоритетов векторов прерываний 64 – 67

E000E444h  IPR17

0000h  Регистр приоритетов векторов прерываний 68 – 71

E000E448h  IPR18

0000h  Регистр приоритетов векторов прерываний 72 – 75

E000E44Ch  IPR19

0000h  Регистр приоритетов векторов прерываний 76 – 79







438

Окончание таблицы Б.34

Адрес

Мнемоника  Сброс

Название

E000E450h  IPR20

0000h  Регистр приоритетов векторов прерываний 80 – 83

E000E454h  IPR21

0000h  Регистр приоритетов векторов прерываний 84 – 87

E000E458h  IPR22

0000h  Регистр приоритетов векторов прерываний 88 – 91

E000E45Ch  IPR23

0000h  Регистр приоритетов векторов прерываний 92 – 95

E000E460h  IPR24

0000h  Регистр приоритетов векторов прерываний 96 – 99

E000E464h  IPR25

0000h  Регистр приоритетов векторов прерываний 100 – 103

E000E468h  IPR26

0000h  Регистр приоритетов векторов прерываний 104 – 107

E000E46Ch  IPR27

0000h  Регистр приоритетов векторов прерываний 108 – 111

E000E470h  IPR28

0000h  Регистр приоритетов векторов прерываний 112 – 115

E000E474h  IPR29

0000h  Регистр приоритетов векторов прерываний 116 – 119

E000E478h  IPR30

0000h  Регистр приоритетов векторов прерываний 120 – 123

E000E47Ch  IPR31

0000h  Регистр приоритетов векторов прерываний 124 – 127

E000E480h  IPR32

0000h  Регистр приоритетов векторов прерываний 128 – 131

E000E484h  IPR33

0000h  Регистр приоритетов векторов прерываний 132 и 133


Т а б л и ц а   Б . 3 5  – Регистры ядра

Адреса

Описание

E0000000h-E000E0FCh,
E000E488h-FFFFFFFFh

Зарезервированная область







439

Приложение В

(обязательное)

Коды состояний функционирования блока I2C

В таблицах В.1 – В.11 представлена информация о соответствии кодов и операций.
Условные обозначения, принятые в таблицах:
- [ADR, 0], [ADR, 1] – 8-разрядное значение, состоящее из 7-разрядного адреса ADR

и  бита  направления  передачи  R/W#,  значение  которого  «0»  или  «1»  указывается
непосредственно;

- DAT – байт данных;
-  код  мастера  –  8-разрядное  значение  0000_1хххb,  где  «ххх»  –  уникальный  код

каждого мастера в системе нескольких устройств;

-  «с ACK» – выражение, обозначающее, что после передачи адреса/байта в ответ на

запрос подтверждения передачи (бит ACK) передатчик получает подтверждение передачи
от ведомого (квитирование);

- «с NACK» – выражение, обозначающее, что после передачи адреса/байта в ответ на

запрос  подтверждения  передачи  (бит  ACK)  передатчик  получает  неподтверждение
передачи от ведомого (неквитирование);

-  Х  –  бит  может  быть  установленным  (1b)  или  сброшенным  (0b),  в  зависимости  от

режима работы, состояния и дальнейших действий модуля I2C.

Т а б л и ц а   В . 1  – Исключительные состояния

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



00h

IDLE

–

–

–

–

–

Ожидать завершения текущей передачи
байта

1Fh

Ошибка
на шине

–

1

0

0

0

Функционировать в режиме безадресного
ведомого (00h)


Т а б л и ц а   В.2 – Режим FS мастера передатчика (дополнительно см. таблицу В.4)

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



1

2

3

4

5

6

7

8

01h  Старт

Код

мастера

1

0

0

0

Передать код мастера и перейти в
режим HS (0Сh/ 21h)

[ADR, 0]

Передать адрес ведомого (04h/ 05h)

02h

Повторный
Старт

[ADR, 0]

1

0

0

0

Передать адрес ведомого (04h/ 05h)

[ADR, 1]

Передать адрес ведомого, после чего
перейти в режим приемника (08h/
09h)













440

Окончание таблицы В.2

1

2

3

4

5

6

7

8

03h

Потеря
арбитража,
мастер
перешел
в режим
безадресного
ведомого

–

1

0

0

0

Функционировать в режиме
безадресного ведомого (00h)

04h

Отправлен
адрес
ведомого
с ACK

DAT

1

0

0

0

Передать байт данных (06h/ 07h)

–

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)

05h

Отправлен
 адрес
ведомого
с NACK

–

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)

06h

Отправлен
байт
данных
с ACK

DAT

1

0

0

0

Передать байт данных (06h/ 07h)

–

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)

07h

Отправлен
байт
данных
с NACK

–

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)


Т а б л и ц а   В.3 – Режим FS мастера приемника

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



1

2

3

4

5

6

7

8

08h

Отправлен
адрес
ведомого
с ACK



–

1

0

0

0

Получить байт данных, квитировать
прием (0Ah)

1

1

0

0

Получить байт данных, не квитировать
прием (0Вh)

09h

Отправлен
адрес
ведомого
с NACK

–

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)

0Ah

Принят
байт
данных и
квити-
рован



DAT

1

0

0

0

Получить байт данных, квитировать
прием (0Ah)

1

1

0

0

Получить байт данных, не квитировать
прием (0Вh)







441

Окончание таблицы В.3

1

2

3

4

5

6

7

8

0Bh

Принят
байт
данных и
не квити-
рован

DAT

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)


Т а б л и ц а   В.4 – Режим FS мастера передатчика (дополнительно см. таблицу В.2)

К

од



Описание

состояния

Регистр

SDA

Биты регистра CTL0

Возможные дальнейшие

действия

и коды результатов их

выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



0Ch

Отправлен код
мастера,
обнаружена
ошибка (ACK)

–

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем
сделать повторный старт (01h)


Т а б л и ц а   В.5 – Режим FS ведомого приемника (дополнительно см. таблицу В.7)

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



10h

Принят
адрес и
квити-
рован



–

1

0

0

0

Получить  байт  данных,  квитировать
прием (12h)

1

1

0

0

Получить  байт  данных,  не  квитировать
прием (13h)

11h

Принят
адрес пос-
лепотери
арбитража
и квити-
рован



–

1

0

0

0

Получить  байт  данных,  квитировать
прием (12h)

1

1

0

0

Получить  байт  данных,  не  квитировать
прием (13h)

12h

Принят
байт
данных и
квити-
рован

DAT

1

0

0

0

Получить  байт  данных,  квитировать
прием (12h)

1

1

0

0

Получить  байт  данных,  не  квитировать
прием (13h)

13h

Принят
байт
данных и
не квити-
рован

DAT

1

0

0

0

Функционировать в режиме безадресного
ведомого (00h)

1

0

0

1

Функционировать  в  режиме  безадресного
ведомого,

сделать

старт

после

освобождения шины (00h, 01h)












442

Т а б л и ц а   В.6 – Режим FS ведомого передатчика

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



1

2

3

4

5

6

7

8

14h

Принят
адрес и
квити-
рован

DAT

1

X

0

0

Передать байт данных, квитировать/
не квитировать (16h/17h)

15h

Принят
адрес
после
потери
арбитража
и квити-
рован

DAT

1

X

0

0

Передать байт данных, квитировать/
не квитировать (16h/17h)

16h

Отправлен
байт
данных
с ACK

DAT

1

X

0

0

Передать байт данных, квитировать/
не квитировать (16h/17h)

17h

Отправлен
байт
данных
с NACK

–

1

X

0

0

Функционировать в режиме
безадресного ведомого (00h)

1

Х

0

1

Функционировать  в  режиме  безадресного
ведомого, сделать старт после освобождения
шины (00h, 01h)

18h

Принят
адрес
отклика и
квити-
рован

DAT

1

X

0

0

Передать байт данных, квитировать/
не квитировать (1Аh/1Вh)

19h

Принят
адрес
отклика
после
потери
арбитража
и квити-
рован

DAT

1

X

0

0

Передать байт данных, квитировать/
не квитировать (1Аh/1Вh)

1Аh

Отправлен
байт
данных в
ответ на
получение
адреса
отклика
с ACK

DAT

1

X

0

0

Передать байт данных, квитировать/
не квитировать (1Аh/1Вh)









443

Окончание таблицы В.6

1

2

3

4

5

6

7

8

1Bh

Отправлен
байт
данных в
ответ на
получение
адреса
отклика
с NACK

–

1

X

0

0

Функционировать  в  режиме  безадресного
ведомого (00h)

1

X

0

1

Функционировать  в  режиме  безадресного
ведомого,

сделать

старт

после

освобождения шины (00h, 01h)


Т а б л и ц а   В.7 – Режим FS ведомого приемника (дополнительно см. таблицу В.5)

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



1Ch  Стоп

–

1

0

0

0

Функционировать в режиме
безадресного ведомого (00h)

1

0

0

1

Функционировать в режиме
безадресного ведомого, сделать старт
после освобождения шины (00h, 01h)

1Dh

Принят
адрес
общего
вызова и
квити-
рован

–

1

0

0

0

Получить байт данных, квитировать
прием (12h)

1

1

0

0

Получить байт данных, не квитировать
прием (13h)

1Eh

Принят
адрес
общего
вызова
после
потери
арбитража
и квити-
рован

–

1

0

0

0

Получить байт данных, квитировать
прием (12h)

1

1

0

0

Получить байт данных, не квитировать
прием (13h)




















444

Т а б л и ц а   В.8 – Режим HS мастера передатчика

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



21h

Успешно
отправлен
код мастера,
мастер
перешел в
режим HS

–

1

0

0

1

Сделать повторный старт (22h)

22h

Повторный
старт

[ADR, 0]

1

0

0

0

Передать адрес ведомого (28h/29h)

[ADR, 1]

Передать адрес ведомого, после
квитирования/не квитирования
переключиться в режим мастера
приемника (28h/29h)

23h

Потеря
арбитража,
мастер
перешел в
режим HS
безадресного
ведомого

–

1

0

0

0

Функционировать в режиме
безадресного ведомого (00h)

24h

Отправлен
адрес
ведомого
с ACK

DAT

1

0

0

0

Передать байт данных (26h/27h)

–

1

0

0

1

Сделать повторный старт (22h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)

25h

Отправлен
адрес
ведомого
с NACK

–

1

0

0

1

Сделать повторный старт (22h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)

26h

Отправлен
байт
данных
с ACK

DAT

1

0

0

0

Передать байт данных (26h/27h)

–

1

0

0

1

Сделать повторный старт (22h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)

27h

Отправлен
байт
данных
с NACK

–

1

0

0

1

Сделать повторный старт (22h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)














445

Т а б л и ц а   В.9 – Режим HS мастера приемника

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



28h

Отправлен
адрес
ведомого
с ACK



–

1

0

0

0

Получить байт данных, квитировать
прием (2Ah)

1

1

0

0

Получить байт данных, не квитировать
прием (2Вh)

29h

Отправлен
адрес
ведомого
с NACK

–

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)

2Ah

Принят
байт
данных и
квити-
рован

DAT

1

0

0

0

Получить байт данных, квитировать
прием (2Ah)

1

1

0

0

Получить байт данных, не квитировать
прием (2Вh)

2Bh

Принят
байт
данных и
не квити-
рован

DAT

1

0

0

1

Сделать повторный старт (02h)

1

0

1

0

Остановить передачу (00h)

1

0

1

1

Остановить передачу, а затем сделать
повторный старт (01h)


Т а б л и ц а   В.10 – Режим HS ведомого приемника

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



30h

Принят
адрес и
квити-
рован



–

1

0

0

0

Получить  байт  данных,  квитировать
прием (32h)

1

1

0

0

Получить  байт  данных,  не  квитировать
прием (33h)

32h

Принят
байт
данных и
квити-
рован

DAT

1

0

0

0

Получить  байт  данных,  квитировать
прием (32h)

1

1

0

0

Получить  байт  данных,  не  квитировать
прием (33h)

33h

Принят
байт
данных и
не квити-
рован

DAT

1

0

0

0

Функционировать  в  режиме  безадресного
ведомого (00h)

1

0

0

1

Функционировать  в  режиме  безадресного
ведомого,

сделать

старт

после

освобождения шины (00h, 01h)











446

Т а б л и ц а   В.11 – Режим HS ведомого передатчика

К

од



Описание

состояния

Регистр

SDA

Биты регистра

CTL0

Возможные дальнейшие действия

и коды результатов их выполнения

C

LRS

T



ACK



S

TO

P



S

TA

R

T



34h

Принят
адрес и
квити-
рован



DAT

1

X

0

0

Передать  байт  данных,  квитировать/
не квитировать (36h/37h)

36h

Отправлен
байт
данных
с ACK



DAT

1

X

0

0

Передать  байт  данных,  квитировать/
не квитировать (36h/37h)

37h

Отправлен
байт
данных
с NACK



–

1

X

0

0

Функционировать  в  режиме  безадресного
ведомого (00h)

1

Х

0

1

Функционировать  в  режиме  безадресного
ведомого,

сделать

старт

после

освобождения шины (00h, 01h)









447

Приложение Г (обязательное) Регистры прерываний

Для  управления  прерываниями  используются  пять  групп  регистров  ISERi,  ICERi,

ISPRi,  ICPRi  и  IABRi,  где  индекс  i    –  0,  1,  2,  3,  4  (см.  таблицу  Г.1).  Группы  имеют
идентичную структуру. Набор прерываний, которыми управляет регистр группы, зависит
от  индекса.  На  рисунке  Г.1  показана  одна  группа  регистров  и  указано  соответствие
номеров векторов прерываний и бит регистров. Управление прерыванием осуществляется
записью  единицы  или  нуля  в  соответствующий  бит.  Допускается  одновременное
управление несколькими прерываниями.







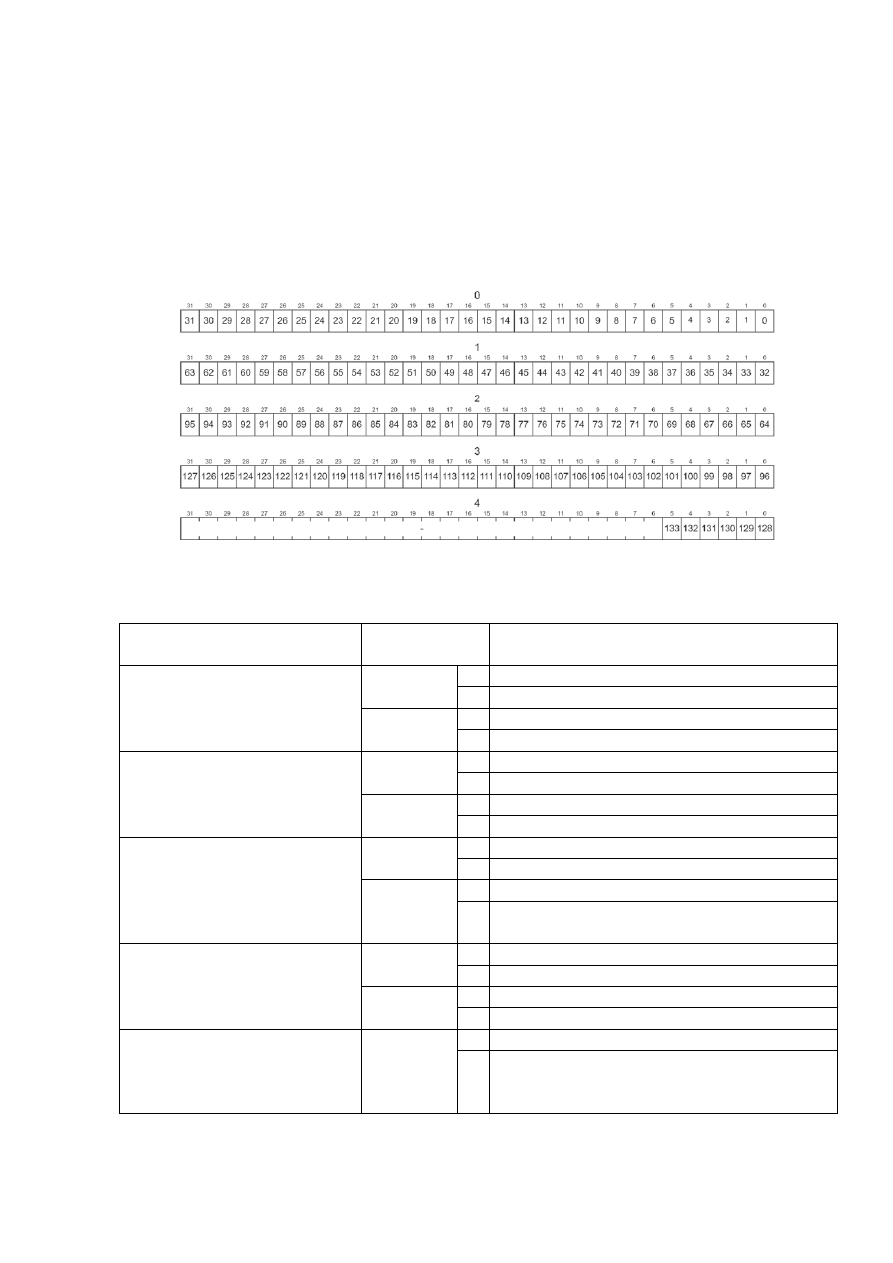

Рисунок Г.1 – Соответствие векторов прерываний и бит управляющих регистров



Т а б л и ц а   Г . 1  – 32-разрядные регистры управления прерываниями

Мнемоника и назначение

Операция над

битом

Влияние на соответствующее прерывание

ISERi

Регистр разрешения
прерываний от источников


Чтение

0

Прерывание запрещено

1

Прерывание разрешено

Запись

0

Нет влияния

1

Разрешение прерывания

ICERi

Регистр сброса разрешения
прерываний от источников


Чтение

0

Прерывание запрещено

1

Прерывание разрешено

Запись

0

Нет влияния

1

Запрет прерывания

ISPRi

Регистр ждущих прерываний


Чтение

0

Ждущего прерывания нет

1

Есть ждущее прерывание

Запись

0

Нет влияния

1

Установка ждущего прерывания
(программное прерывание)

ICPRi

Регистр сброса ждущих
прерываний


Чтение

0

Ждущего прерывания нет

1

Есть ждущее прерывание

Запись

0

Нет влияния

1

Сброс ждущего прерывания

IABRi

Регистр флагов прерываний


Чтение

0

Флага прерывания нет

1

Флаг прерывания установлен.
Сбрасывается аппаратно по окончании
обслуживания прерывания


Для задания приоритетов прерываний используются регистры IPRi, где i индекс от 0

до 33. В таблице Г.2 представлен формат регистра IPRi.





448

Т а б л и ц а   Г . 2  – Регистр приоритетов



IPRi



 Сброс: 0000000h







Поле

Бит

Описание

PRIn+3

31-24

Поле задания приоритета (n+3)-ого вектора прерывания

PRIn+2

23-16

Поле задания приоритета (n+2)-ого вектора прерывания

PRIn+1

15-8

Поле задания приоритета (n+1)-ого вектора прерывания

PRIn

7-0

Поле задания приоритета n-ого вектора прерывания
n =  4 × i.

П р и м е ч а н и е  – Запись в PRIn[4:0] игнорируется, читаются – нули. Диапазон

допустимых значений для битов PRIn[7:5] – 0-7. Подробнее о том, как приоритеты
разделяются на группы и подгруппы в таблице Г.3.


Последний  в  группе  регистр  приоритетов  IPR33  (для  векторов  прерываний  132  и

133) имеет формат, показанный на рисунке Г.2.









Рисунок Г.2 – Формат регистра IPR33 (адрес E000E484h)


Т а б л и ц а   Г . 3  – Распределение приоритетов на группы и подгруппы

Поле

PRIGROUP

регистра

AIRCR

ядра

PRIn[7:5]

Количество

Распределение

на группы и

подгруппы

Биты

группы

Биты

подгруппы

Группы

Подгруппы

0-4

0bxxx

[7:5]

Отсутствуют

8

0

5

0bxx.y

[7:6]

[5]

4

2

6

0bx.yy

[7]

[6:5]

2

4

7

0byyy

Отсутствуют

[7:5]

0

8
