Трехвальный турбореактивный двухконтурный двигатель Д-36. Руководство по технической эксплуатации (2006 год) - часть 12

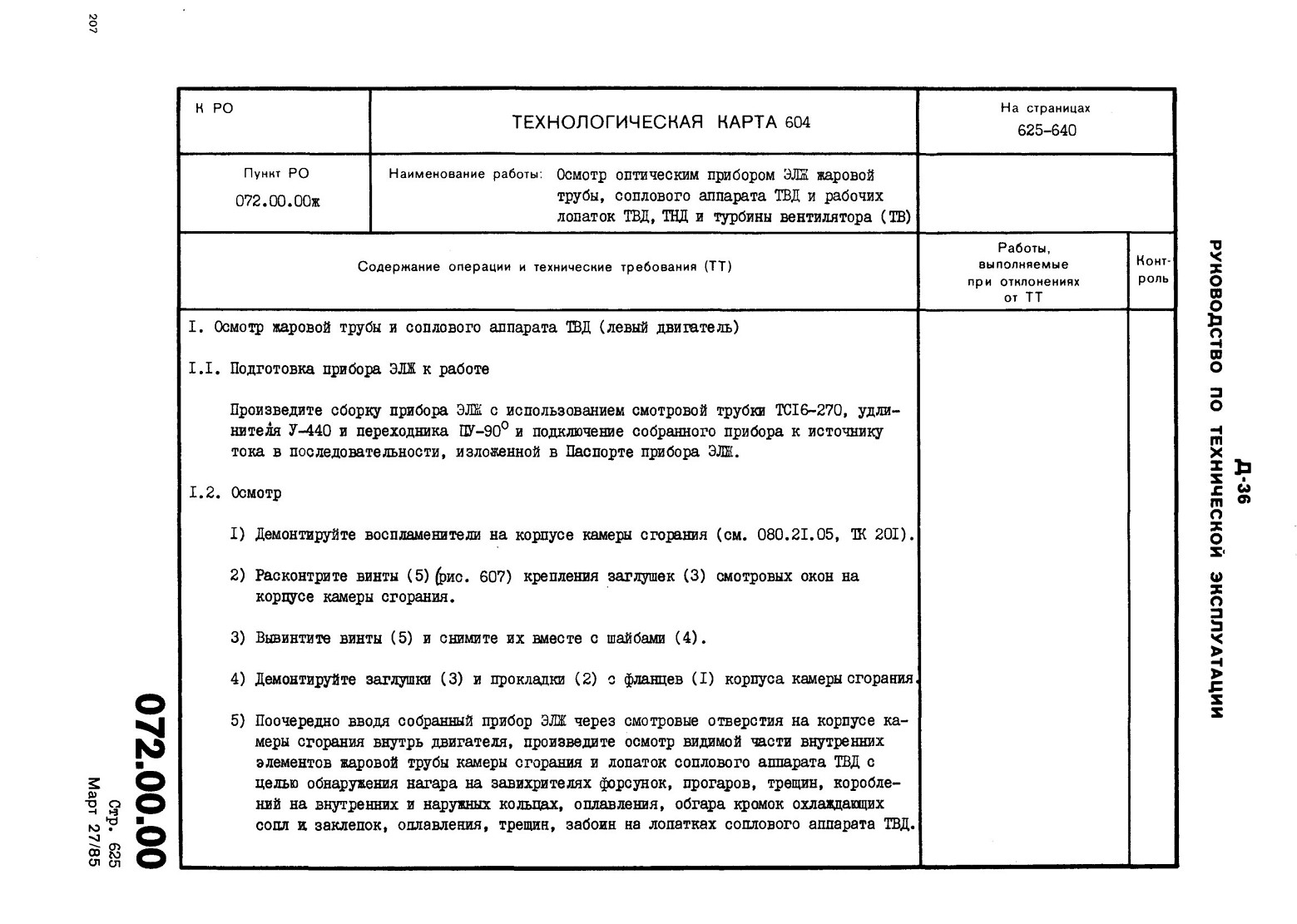

Осмотр оптическим прибором ЭЛЖ жаровой трубы, соплового аппарата ТВД и рабочих лопаток ТВД, ТНД и турбины вентилятора (ТВ)

Рис 609 Жаровая труба камеры сгорания с сопловым аппаратом ТВД

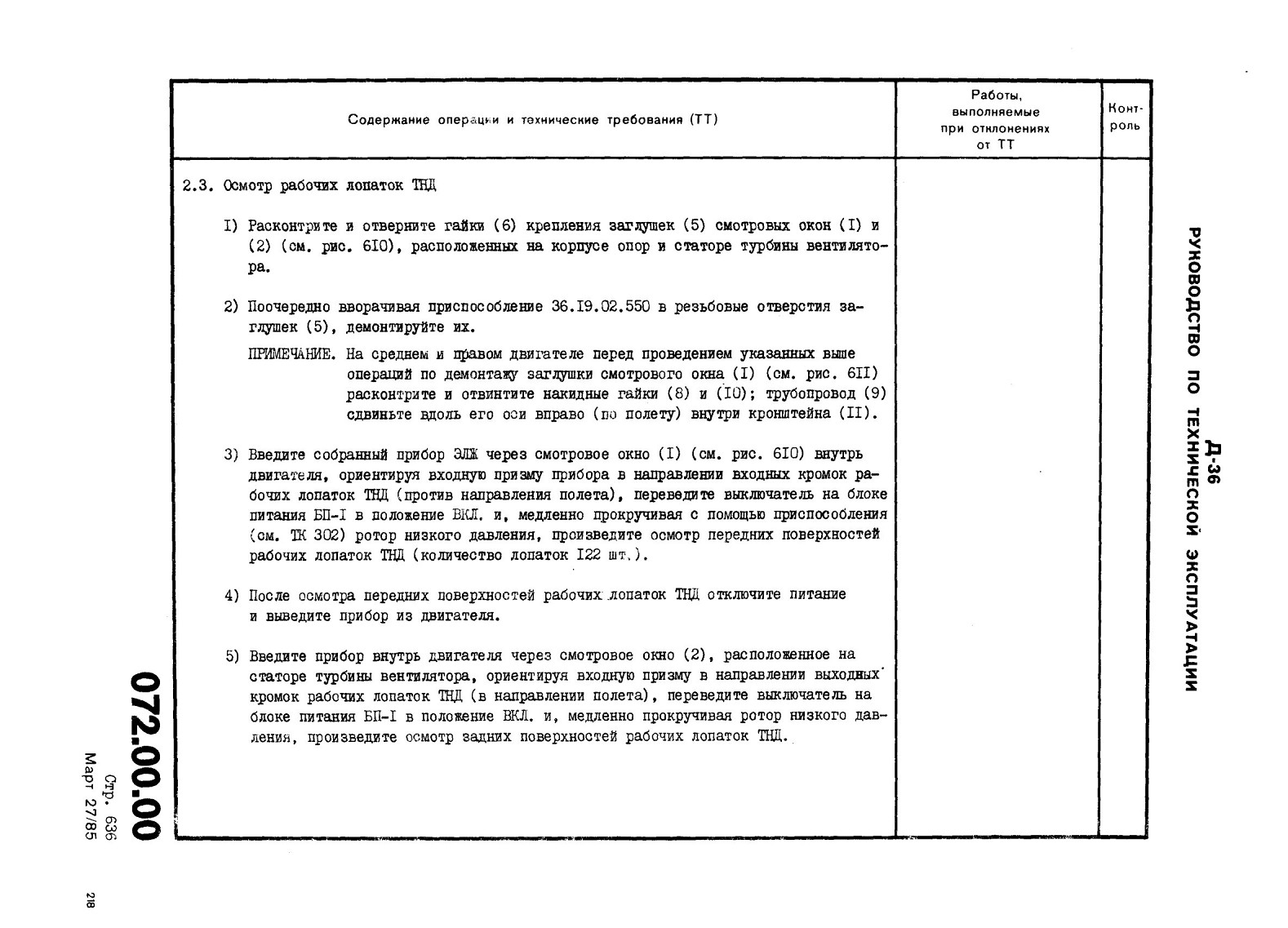

2.3 Осмотр рабочих лопаток ТНД
