СХЕМА ТЕПЛОСНАБЖЕНИЯ ЗЛАТОУСТОВСКОГО ГОРОДСКОГО ОКРУГА. ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ (2021 год)

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

ственная и количественная оценка теплоизоляционных свойств испытываемых участков, кото-

рая используется при нормировании эксплуатационных тепловых потерь для водяных тепловых

сетей МУП «Коммунальные сети» и ООО «Златсеть».



испытания на максимальную температуру теплоносителя

проводятся в соответ-

ствии с «Правилами технической эксплуатации электрических станций и сетей Российской фе-

дерации», «Типовой инструкцией по технической эксплуатации систем транспорта и распреде-

ления тепловой энергии» и местной инструкцией. Испытания проводятся не реже одного раза в

5 лет. Испытания проводятся в конце отопительного сезона с отключением внутренних систем

детских и лечебных учреждений. Испытания проводятся по зонам теплоснабжения. Макси-

мальная испытательная температура соответствует температуре срезки по источнику в предсто-

ящий отопительный сезон. После проведения испытаний составляется Акт.

испытания на потенциалы блуждающих токов.

Испытания представляют собой элек-

трические измерения для определения коррозионной агрессивности грунтов и опасного дей-

ствия блуждающих токов на трубопроводы подземных тепловых сетей.



Для поддержания надежного теплоснабжения города Златоуста и обеспечения безопас-

ности необходимо в короткий летний (ремонтный) период находить самые опасные (ненадеж-

ные) места и локально производить замену на новые трубопроводы. Помимо этого, нужно пере-

смотреть данные о состоянии наиболее протяженных трубопроводов и выбрать участки, в

первую очередь требующие реконструкции или капитального ремонта. Последнюю операцию

необходимо произвести в течение одного месяца после завершения гидравлических испытаний.

3.12.2. Методы технической диагностики, не нашедшие применения теплосетевыми

организациями города Златоуста

В целях повышения качества диагностики тепловых сетей теплоснабжающим организаци-

ям предлагается рассмотреть нижеперечисленные методы. Использование различных методов

диагностики позволяет с большей точностью выявлять места утечек на тепловых сетях, выяв-

лять участки с наибольшими тепловыми потерями и оптимально планировать ремонты.

Метод акустической диагностики.

Используются корреляторы усовершенствованной

конструкции. Метод новый и пробные применения на сетях дали положительные результаты.

Метод имеет перспективу как информационная составляющая в комплексе методов мониторин-

га состояния действующих теплопроводов. Он хорошо вписывается в процесс эксплуатации и

конструктивные особенности прокладок тепловых сетей.

Метод акустической эмиссии.

Метод, проверенный в мировой практике и позволяющий

точно определять местоположение дефектов стального трубопровода, находящегося под изме-

няемым давлением, но по условиям применения на действующих тепловых сетях имеет ограни-

ченную область использования.

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

Тепловая аэросъемка в ИК-диапазоне.

Метод очень эффективен для планирования ре-

монтов и выявления участков с повышенными тепловыми потерями. Съемку необходимо про-

водить весной (март-апрель) и осенью (октябрь-ноябрь), когда система отопления работает, но

снега на земле нет. Недостатком метода является высокая стоимость проведения обследования.

Метод магнитной памяти металла.

Метод хорош для выявления участков с повышен-

ным напряжением металла при непосредственном контакте с трубопроводом тепловой сети.

Используется там, где можно прокатывать каретку по голому металлу трубы, этим обусловлена

и ограниченность его применения.

Метод магнитной томографии металла теплопроводов с поверхности земли.

Метод

имеет мало статистики, и пока трудно сказать о его эффективности в условиях города.

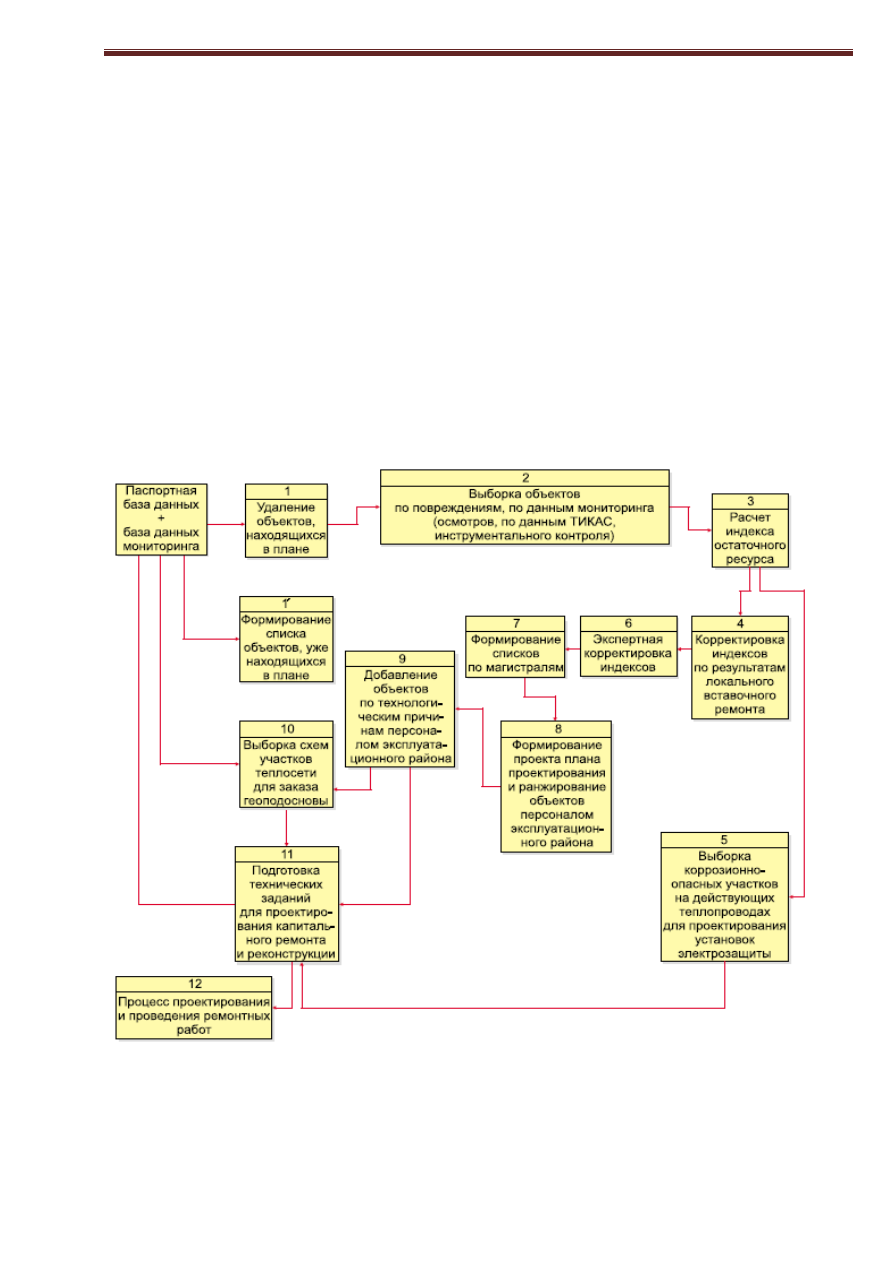

Схема формирования плана проектирования перекладок на основе данных мониторинга

состояния прокладок ТС представлена на рисунке 3.10.2-1.

Рисунок 3.10.2-1.

Схема формирования плана проектирования и перекладок

Для поддержания надежного теплоснабжения ЗГО и обеспечения безопасности необходи-

мо в короткий летний (ремонтный) период находить самые опасные (ненадежные) места и ло-

кально производить замену на новые трубопроводы. Помимо этого, нужно пересмотреть дан-

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

ные о состоянии наиболее протяженных трубопроводов и выбрать участки, в первую очередь

требующие реконструкции или капитального ремонта. Последнюю операцию необходимо про-

извести в течение одного месяца после завершения гидравлических испытаний.

3.13. Описание периодичности и соответствия техническим регламентам и иным

обязательным требованиям процедур летних ремонтов с параметрами и методами
испытаний (гидравлических, температурных, на тепловые потери) тепловых сетей

Согласно п. 6.82 МДК 4-02.2001 «Типовая инструкция по технической эксплуатации теп-

ловых сетей систем коммунального теплоснабжения»:

Тепловые сети, находящиеся в эксплуатации, должны подвергаться следующим испыта-

ниям:

гидравлическим испытаниям с целью проверки прочности и плотности трубопрово-

дов, их элементов и арматуры;

испытаниям на максимальную температуру теплоносителя для выявления дефектов

трубопроводов и оборудования тепловой сети, контроля за их состоянием, проверки компенси-

рующей способности тепловой сети;

испытаниям на тепловые потери для определения фактических тепловых потерь теп-

лопроводами в зависимости от типа строительно-изоляционных конструкций, срока службы,

состояния и условий эксплуатации;

испытаниям на гидравлические потери для получения гидравлических характеристик

трубопроводов;

испытаниям на потенциалы блуждающих токов (электрическим измерениям для

определения коррозионной агрессивности грунтов и опасного действия блуждающих токов на

трубопроводы подземных тепловых сетей).

Испытания на тепловые и гидравлические потери

Испытания на тепловые и гидравлические потери производятся на характерных маги-

стральных участках тепловых сетей эксплуатационной ответственности МУП «Коммунальные

сети» ЗГО и ООО «Златсеть». Все виды испытаний проводятся раздельно. Совмещение во вре-

мени двух видов испытаний не допускается.

На каждый вид испытаний должна быть составлена рабочая программа, которая утвер-

ждается главным инженером.

За два дня до начала испытаний утвержденная программа передается отдела эксплуатации

тепловых сетей (далее по тексту – ОЭТС) и руководителю источника тепла для подготовки

оборудования и установления требуемого режима работы сети.

Рабочая программа испытания должна содержать следующие данные:

задачи и основные положения методики проведения испытания;

перечень подготовительных, организационных и технологических мероприятий;

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

последовательность отдельных этапов и операций во время испытания;

режимы работы оборудования источника тепла и тепловой сети (расход и параметры

теплоносителя во время каждого этапа испытания);

схемы работы насосно-подогревательной установки источника тепла при каждом ре-

жиме испытания;

схемы включения и переключений в тепловой сети;

сроки проведения каждого отдельного этапа или режима испытания;

точки наблюдения, объект наблюдения, количество наблюдателей в каждой точке;

оперативные средства связи и транспорта;

меры по обеспечению техники безопасности во время испытания;

список ответственных лиц за выполнение отдельных мероприятий.

Руководитель испытания перед началом испытания выполняет следующие операции:

- проверяет выполнение всех подготовительных мероприятий;

- организовывает проверку технического и метрологического состояния средств измере-

ний согласно нормативно-технической документации;

- проверяет отключение предусмотренных программой ответвлений и тепловых пунктов;

- проводит инструктаж всех членов бригады и сменного персонала по их обязанностям во

время каждого отдельного этапа испытания, а также мерам по обеспечению безопасности непо-

средственных участников испытания и окружающих лиц.

Последние испытания водяных тепловых сетей на источниках МУП «Коммунальные се-

ти» ЗГО и ООО «Златсеть» датируются 2017 годом.

Испытания по определению тепловых потерь в тепловых сетях проводятся один раз в пять

лет на магистралях, характерных для данной тепловой сети по типу строительно-изоляционных

конструкций, сроку службы и условиям эксплуатации, с целью разработки нормативных пока-

зателей и нормирования эксплуатационных тепловых потерь, а также оценки технического со-

стояния тепловых сетей.

Испытания по определению гидравлических потерь в водяных тепловых сетях должны

проводиться один раз в пять лет на магистралях, характерных для данной тепловой сети по сро-

кам и условиям эксплуатации, с целью определения эксплуатационных гидравлических харак-

теристик для разработки гидравлических режимов, а также оценки состояния внутренней по-

верхности трубопроводов.

График испытаний устанавливается техническим руководителем отдела эксплуатации

тепловых сетей.

Испытания тепловых сетей на тепловые и гидравлические потери проводятся при отклю-

ченных ответвлениях тепловых пунктах систем теплопотребления.

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

Гидравлические испытания на прочность и плотность тепловых сетей

Гидравлическое испытание на прочность и плотность тепловых сетей, находящихся в экс-

плуатации, должно быть проведено после капитального ремонта до начала отопительного пери-

ода. Испытание проводится по отдельным отходящим от источника тепла магистралям при от-

ключенных водонагревательных установках источника тепла, отключенных системах теплопо-

требления, при открытых воздушниках на тепловых пунктах потребителей. Магистрали испы-

тываются целиком или по частям в зависимости от технической возможности обеспечения тре-

буемых параметров, а также наличия оперативных средств связи между диспетчером, персона-

лом источника тепла и бригадой, проводящей испытание, численности персонала, обеспеченно-

сти транспортом.

Каждый участок тепловой сети должен быть испытан пробным давлением, минимальное

значение которого должно составлять 1,25 рабочего давления. Значение рабочего давления

устанавливается техническим руководителем ОЭТС в соответствии с требованиями Правил

устройства и безопасной эксплуатации трубопроводов пара и горячей воды.

Максимальное значение пробного давления устанавливается в соответствии с указанными

правилами и с учетом максимальных нагрузок, которые могут принять на себя неподвижные

опоры.

В каждом конкретном случае значение пробного давления устанавливается техническим

руководителем в допустимых пределах, указанных выше.

При гидравлическом испытании на прочность и плотность давление в самых высоких точ-

ках тепловой сети доводится до значения пробного давления за счет давления, развиваемого

сетевым насосом источника тепла или специальным насосом из опрессовочного пункта.

При испытании участков тепловой сети, в которых по условиям профиля местности сете-

вые и стационарные опрессовочные насосы не могут создать давление, равное пробному давле-

нию, применяются передвижные насосные установки и гидравлические прессы.

Длительность испытаний пробным давлением устанавливается техническим руководите-

лем, но должна быть не менее 10 мин с момента установления расхода подпиточной воды на

расчетном уровне. Осмотр производится после снижения пробного давления до рабочего.

Тепловая сеть считается выдержавшей гидравлическое испытание на прочность и плот-

ность, если при нахождении ее в течение 10 мин под заданным пробным давлением значение

подпитки не превысило расчетного значения.

Температура воды в трубопроводах при испытаниях на прочность и плотность не должна

превышать 40 °C.

Испытания тепловых сетей на максимальную температуру теплоносителя

Периодичность проведения испытания тепловой сети на максимальную температуру теп-

лоносителя установлена ПТЭ ТЭ один раз в пять лет.

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

Температурным испытаниям должна подвергаться вся сеть от источника тепла до тепло-

вых пунктов систем теплопотребления.

Температурные испытания должны проводиться при устойчивых суточных плюсовых

температурах наружного воздуха.

За максимальную температуру следует принимать максимально достижимую температуру

сетевой воды в соответствии с утвержденным температурным графиком регулирования отпуска

тепла на источнике.

Температурные испытания тепловых сетей, находящихся в эксплуатации длительное вре-

мя и имеющих ненадежные участки, должны проводиться после ремонта и предварительного

испытания этих сетей на прочность и плотность, но не позднее, чем за 3 недели до начала ото-

пительного периода.

Температура воды в обратном трубопроводе при температурных испытаниях не должна

превышать 90 °C. Попадание высокотемпературного теплоносителя в обратный трубопровод не

допускается во избежание нарушения нормальной работы сетевых насосов и условий работы

компенсирующих устройств.

Для снижения температуры воды, поступающей в обратный трубопровод, испытания про-

водятся с включенными системами отопления, присоединенными через смесительные устрой-

ства (элеваторы, смесительные насосы) и водоподогреватели, а также с включенными система-

ми горячего водоснабжения, присоединенными по закрытой схеме и оборудованными автома-

тическими регуляторами температуры.

На время температурных испытаний от тепловой сети должны быть отключены:

- отопительные системы детских и лечебных учреждений;

- неавтоматизированные системы горячего водоснабжения, присоединенные по закрытой

схеме;

- системы горячего водоснабжения, присоединенные по открытой схеме;

- отопительные системы с непосредственной схемой присоединения;

- калориферные установки.

Отключение тепловых пунктов и систем теплопотребления производится первыми со сто-

роны тепловой сети задвижками, установленными на подающем и обратном трубопроводах

тепловых пунктов, а в случае неплотности этих задвижек — задвижками в камерах на ответвле-

ниях к тепловым пунктам. В местах, где задвижки не обеспечивают плотности отключения,

необходимо устанавливать заглушки.

Испытания по определению тепловых потерь в тепловых сетях должны проводиться один

раз в пять лет на магистралях, характерных для данной тепловой сети по типу строительно-

изоляционных конструкций, сроку службы и условиям эксплуатации, с целью разработки нор-

мативных показателей и нормирования эксплуатационных тепловых потерь, а также оценки

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

технического состояния тепловых сетей. График испытаний утверждается техническим руково-

дителем.

Испытания по определению гидравлических потерь в водяных тепловых сетях должны

проводиться один раз в пять лет на магистралях, характерных для данной тепловой сети по сро-

кам и условиям эксплуатации, с целью определения эксплуатационных гидравлических харак-

теристик для разработки гидравлических режимов, а также оценки состояния внутренней по-

верхности трубопроводов. График испытаний устанавливается техническим руководителем.

Испытания тепловых сетей на тепловые и гидравлические потери проводятся при отклю-

ченных ответвлениях тепловых пунктах систем теплопотребления.

При проведении любых испытаний абоненты за три дня до начала испытаний должны

быть предупреждены о времени проведения испытаний и сроке отключения систем теплопо-

требления с указанием необходимых мер безопасности. Предупреждение вручается под распис-

ку ответственному лицу потребителя.

Техническое обслуживание и ремонт

ОЭТС (отдел эксплуатации тепловых сетей) организовывает техническое обслуживание и

ремонт тепловых сетей.

Ответственность за организацию технического обслуживания и ремонта несет админи-

стративно-технический персонал, за которым закреплены тепловые сети.

Объем технического обслуживания и ремонта должен определяться необходимостью под-

держания работоспособного состояния тепловых сетей.

При техническом обслуживании следует проводить операции контрольного характера

(осмотр, надзор за соблюдением эксплуатационных инструкций, технические испытания и про-

верки технического состояния) и технологические операции восстановительного характера (ре-

гулирование и наладка, очистка, смазка, замена вышедших из строя деталей без значительной

разборки, устранение различных мелких дефектов).

Основными видами ремонтов тепловых сетей являются капитальный и текущий ремонты.

При капитальном ремонте должны быть восстановлены исправность и полный (или близ-

кий к полному) ресурс установок с заменой или восстановлением любых их частей, включая

базовые.

При текущем ремонте должна быть восстановлена работоспособность установок, замене-

ны и восстановлены отдельные их части.

Система технического обслуживания и ремонта должна носить предупредительный харак-

тер.

При планировании технического обслуживания и ремонта должен быть проведен расчет

трудоемкости ремонта, его продолжительности, потребности в персонале, а также материалах,

комплектующих изделиях и запасных частях.

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

На все виды ремонтов необходимо составить годовые и месячные планы. Годовые планы

ремонтов утверждает технический руководитель.

Планы ремонтов тепловых сетей организации должны быть увязаны с планом ремонта

оборудования источников тепловой энергии.

В системе технического обслуживания и ремонта должны быть предусмотрены:

подготовка технического обслуживания и ремонтов;

вывод оборудования в ремонт;

оценка технического состояния тепловых сетей и составление дефектных ведомостей;

проведение технического обслуживания и ремонта;

приемка оборудования из ремонта;

- контроль и отчетность о выполнении технического обслуживания и ремонта

Организационная структура ремонтного производства, технология ремонтных работ, по-

рядок подготовки и вывода в ремонт, а также приемки и оценки состояния отремонтированных

тепловых сетей соответствуют Нормативно-технической документации

3.14. Описание нормативов технологических потерь при передаче тепловой энергии

(мощности), теплоносителя, включаемых в расчет отпущенных тепловой энергии (мощ-
ности) и теплоносителя

Данные по нормативным тепловым потерям тепловой энергии в тепловых сетях в приве-

дены в таблице 3.14-1.

В графическом виде нормативные тепловые потери тепловой энергии в тепловых сетях

организаций приведены на рисунке 3.14-1.

Таблица 3.14-1.

Нормативы технологических потерь

Тепловые потери при передаче тепловой энергии теплосетей, Гкал/год

нормативные

фактические

2017

2018

2019

2017

2018

2019

123931

150760

175 030

149454

154802

184 802

Определение нормативов технологических потерь при передаче тепловой энергии с

использованием нормативных энергетических характеристик тепловых сетей

. Энергетические характеристики работы водяных тепловых сетей каждой системы теп-

лоснабжения разрабатываются по следующим показателям:



потери сетевой воды;



потери тепловой энергии;



удельный среднечасовой расход сетевой воды на единицу расчетной присоединенной

тепловой нагрузки потребителей;

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



разность температур сетевой воды в подающих и обратных трубопроводах (или темпе-

ратура сетевой воды в обратных трубопроводах);



удельный расход электроэнергии на единицу отпущенной тепловой энергии от источни-

ка теплоснабжения (далее - удельный расход электроэнергии).

2. При разработке нормативов технологических потерь при передаче тепловой энергии

используются технически обоснованные энергетические характеристики (потери сетевой воды,

потери тепловой энергии, удельный расход электроэнергии).

Энергетическая характеристика тепловой сети по показателю "потери сетевой воды" уста-

навливает зависимость технически обоснованных потерь теплоносителя на транспорт и распре-

деление от источника тепловой энергии до потребителей от характеристик и режима работы

системы теплоснабжения. При расчете норматива технологических потерь теплоносителя ис-

пользуется значение энергетической характеристики по показателю "потери сетевой воды"

только в части тепловых сетей, находящихся в эксплуатационной ответственности теплосете-

вой организации.

Энергетическая характеристика тепловой сети по показателю "тепловые потери" устанав-

ливает зависимость технологических затрат тепловой энергии на ее транспорт и распределение

от источника тепловой энергии до границы балансовой принадлежности тепловых сетей от

температурного режима работы тепловых сетей и внешних климатических факторов при задан-

ной схеме и конструктивных характеристиках тепловых сетей.

Гидравлическая энергетическая характеристика тепловой сети (энергетическая характери-

стика по показателю "удельный расход электроэнергии") устанавливает зависимость от темпе-

ратуры наружного воздуха в течение отопительного сезона отношения нормируемого часового

среднесуточного расхода электроэнергии на транспорт и распределение тепловой энергии в

тепловых сетях к нормируемому среднесуточному отпуску тепловой энергии от источников

тепловой энергии.

3. К каждой энергетической характеристике прилагается пояснительная записка с переч-

нем необходимых исходных данных и краткой характеристикой системы теплоснабжения, от-

ражающая результаты пересмотра (разработки) нормативной энергетической характеристики в

виде таблиц и графиков. Каждый лист нормативных характеристик, содержащий графические

зависимости показателей, подписывается руководителем организации, эксплуатирующей теп-

ловые сети.

На титульном листе предусматриваются подписи должностных лиц организаций, указы-

ваются срок действия энергетических характеристик и количество сброшюрованных листов.

4. Срок действия энергетических характеристик устанавливается в зависимости от степени

их проработки и достоверности исходных материалов, но не превышает пяти лет.

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

5. Пересмотр энергетических характеристик (частичный или в полном объеме) произво-

дится:



при истечении срока действия нормативных характеристик;



при изменении нормативно-технических документов;



по результатам энергетического обследования тепловых сетей, если выявлены отступ-

ления от требований нормативных документов.

Кроме того, пересмотр энергетических характеристик тепловых сетей производится в свя-

зи с произошедшими изменениями приведенных ниже условий работы тепловой сети и системы

теплоснабжения более пределов, указанных ниже:



по показателю "потери сетевой воды":



при изменении объемов трубопроводов тепловых сетей на 5%;



при изменении объемов внутренних систем теплопотребления на 5%;



по показателю "тепловые потери":



при изменении тепловых потерь по результатам очередных испытаний на 5% по сравне-

нию с результатами предыдущих испытаний;



при изменении материальной характеристики тепловых сетей на 5%;



при изменении эксплуатационного температурного графика отпуска тепловой энергии;



по показателям "удельный среднечасовой расход сетевой воды на единицу присоеди-

ненной тепловой нагрузки потребителей" и "разность температур сетевой воды в подающих и

обратных трубопроводах":



при изменении эксплуатационного температурного графика отпуска тепловой энергии;



при изменении суммарных договорных нагрузок на 5%;



при изменении тепловых потерь в тепловых сетях, требующих пересмотра соответству-

ющей энергетической характеристики;



по показателю "удельный расход электроэнергии на транспорт и распределение тепло-

вой энергии":



при изменении количества насосных станций или ЦТП в тепловой сети на балансе энер-

госнабжающей (теплосетевой) организации, в случае, если электрическая мощность электро-

двигателей насосов во вновь подключенных или снятых с баланса насосных станциях и ЦТП

изменилась на 5% от суммарной нормируемой электрической мощности; то же относится к из-

менению производительности (или количества) насосов при неизменном количестве насосных

станций и ЦТП;



при изменении эксплуатационного температурного графика отпуска тепловой энергии;



при изменении условий работы насосных станций и ЦТП (автоматизация, изменение

диаметров рабочих колес насосных агрегатов, изменение расходов и напоров сетевой воды),

если суммарная электрическая мощность электрооборудования изменяется на 5%;

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



при пересмотре энергетической характеристики по одному из показателей проводится

корректировка энергетических характеристик по другим показателям, по которым в результате

указанного пересмотра произошло изменение условий или исходных данных (если взаимосвязь

между показателями обусловлена положениями методики разработки энергетических характе-

ристик).

6. Корректировка показателей технологических потерь при передаче тепловой энергии с

расчетной присоединенной тепловой нагрузкой 50 Гкал/ч (58 МВт) и выше для периода регули-

рования осуществляется приведением утвержденных нормативных энергетических характери-

стик к прогнозируемым условиям периода регулирования.

7. Расчет ожидаемых значений показателя "потери сетевой воды" в части тепловых сетей,

находящихся в эксплуатационной ответственности теплосетевой организации, на период регу-

лирования при планируемых изменениях объемов тепловых сетей ожидаемые значения показа-

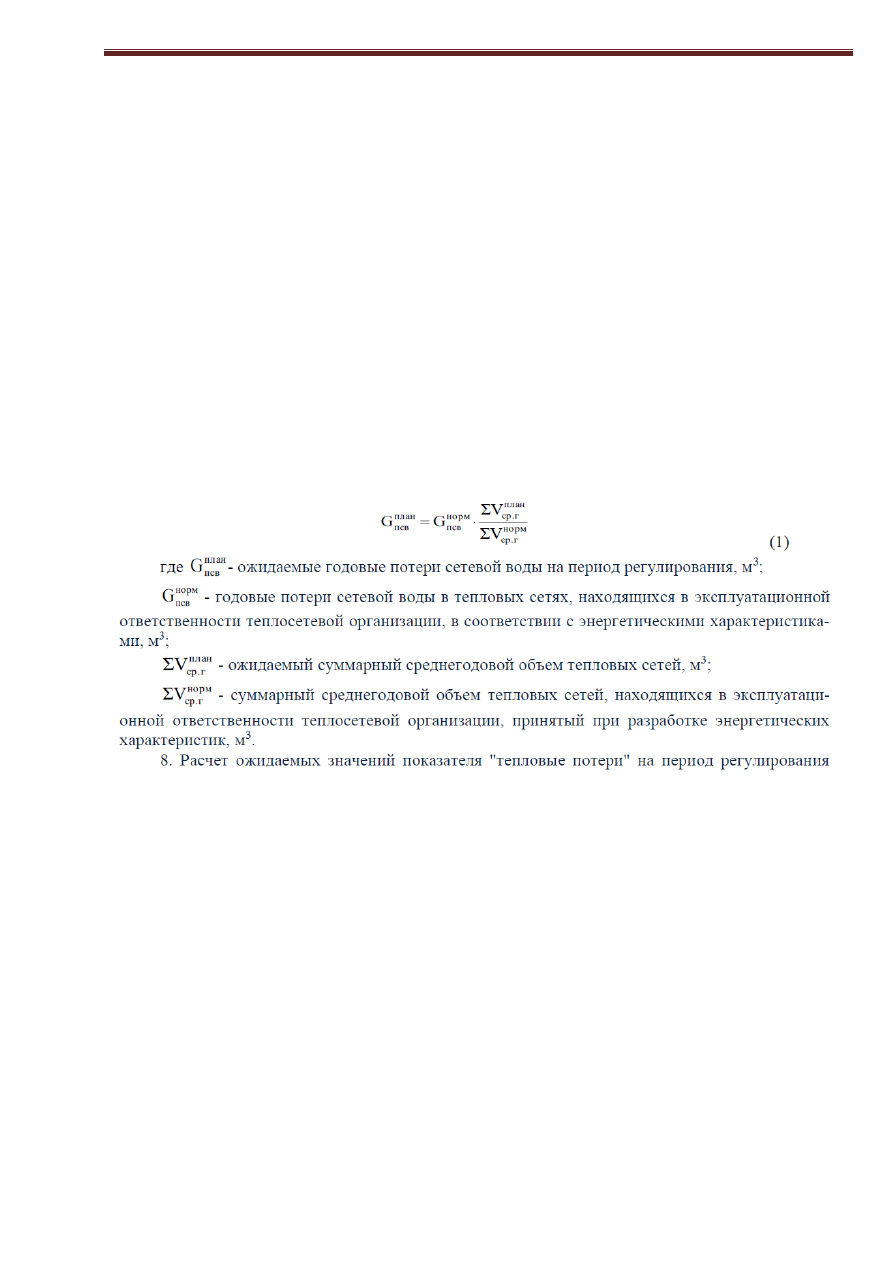

теля "потери сетевой воды" допускается определять по формуле:

при планируемых изменениях материальной характеристики тепловых сетей теплосетевой ор-

ганизации, а также среднегодовых значений температуры теплоносителя и окружающей среды

(наружного воздуха или грунта при изменении глубины заложения теплопроводов) на предсто-

ящий период регулирования в размерах, не превышающих указанных в пункте 5 настоящей Ин-

струкции, рекомендуется производить раздельно по видам тепловых потерь (через теплоизоля-

ционные конструкции и с потерями сетевой воды). При этом планируемые тепловые потери че-

рез теплоизоляционные конструкции трубопроводов тепловых сетей определяются раздельно

для надземной и подземной прокладки.

8.1. Расчет ожидаемых на период регулирования среднегодовых тепловых потерь через

теплоизоляционные конструкции тепловых сетей осуществляется по формулам:

для участков подземной прокладки:

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

норм
надз

ΣM

суммарная материальная характеристика участков тепловых сетей надземной

прокладки на момент разработки энергетической характеристики, м

;

план
н.в.ср.г

- ожидаемая на период регулирования среднегодовая температура наружного возду-

ха, °C;

план
н.в.ср.г

- среднегодовая температура наружного воздуха, принятая при составлении энерге-

тических характеристик, °C.

8.2. Расчет ожидаемых на период регулирования среднегодовых тепловых потерь с поте-

рями сетевой воды осуществляется по формуле:

план
х.ср.г

план
о.ср.г

план
п.ср.г

год.раб

план
тп.псв

ср

план
тп.псв

)

b)t

(bt













(4)

где

план

псв

тп.

ожидаемые на период регулирования среднегодовые тепловые потери с поте-

рями сетевой воды, Гкал/ч;

С -

удельная теплоемкость сетевой воды, принимаемая равной 1 ккал/кг °C;

ср

среднегодовая плотность воды, определяемая при среднем значении ожидаемых в пе-

риод регулирования среднегодовых температур сетевой воды в подающих и обратных трубо-

проводах, кг/м

;

план

псв

тп.

- ожидаемые на период регулирования годовые потери сетевой воды в тепловых

сетях, эксплуатируемых теплосетевой организацией;

год.раб

ожидаемая на период регулирования продолжительность работы тепловой сети в

году, ч;

план

х.ср.г

ожидаемая на период регулирования среднегодовая температура холодной воды,

поступающей на источник тепловой энергии для подготовки и использования в качестве под-

питки тепловой сети, °C.

8.3. Ожидаемые на период регулирования суммарные среднегодовые тепловые потери,

Гкал/ч, определяются по формуле:

план
тп.псв

план
тп.надз

план
тп.подз

план
тп





(5)

9. Расчет ожидаемых на период регулирования значений показателя «удельный расход

электроэнергии».

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

При планируемых на период регулирования изменениях влияющих факторов ожидаемые

значения показателя «удельный расход электроэнергии» определяются для каждой из характер-

ных температур наружного воздуха, принятых при разработке энергетических характеристик. С

целью упрощения расчетов допускается определение планируемого на период регулирования

удельного расхода электроэнергии только при температуре наружного воздуха, соответствую-

щей точке излома утвержденного температурного графика. В этом случае значения планируе-

мого показателя "удельный расход электроэнергии" при других характерных температурах

наружного воздуха строятся на нормативном графике параллельно линии изменения норматив-

ного показателя на одинаковом расстоянии, соответствующем расстоянию между значениями

нормативного и ожидаемого удельного расхода электроэнергии в точке излома.

Значение планируемого на период регулирования удельного расхода электроэнергии в

точке излома температурного графика

план
и

, кВт·ч/Гкал, определяется по формуле:

план
ст

план

тс

план
и



(6)

где:

план

тс

ожидаемая на период регулирования суммарная электрическая мощность, исполь-

зуемая при транспорте и распределении тепловой энергии, при температуре наружного воздуха,

соответствующей излому температурного графика, кВт.

Для расчета суммарной электрической мощности всех электродвигателей насосов различ-

ного назначения, участвующих в транспорте и распределении тепловой энергии, рекомендуется

использовать формулы, приведенные в действующих методиках по составлению энергетиче-

ских характеристик для систем транспорта тепловой энергии и определения нормативных зна-

чений показателей функционирования водяных тепловых сетей.

3.15.

Оценка тепловых потерь в тепловых сетях за последние 3 года при отсутствии

приборов учета тепловой энергии

Данные по тепловым потерям теплоносителя и тепловой энергии в разрезе источников

комбинированной выработки тепловой и электрической энергии и от муниципальных и ведом-

ственных котельных представлены за период с 2016 по 2018 гг. приведены в таблице 3.15-1.

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

Таблица 3.15-1.

Данные по тепловым потерям теплоносителя и тепловой энергии

Зона действия источника

Годовые затраты и потери теплоносителя,

тыс.м3/год

Годовые затраты и потери тепловой энергии,

тыс.Гкал/год

Годовые затраты электроэнергии,

млн.кВт*ч

2017 г.

2018 г.

2019 г.

2017 г.

2018 г.

2019 г.

2017 г.

2018 г.

2019 г.

АО «Златмаш»

Информация не представлена

2151,027

Информация не представлена

32,033

ООО "ЗЭМЗ-Энерго"

Информация не представлена

404

Информация не представлена

62,972

Информация не представлена

14,0

ООО "Теплоэнергетик"

356,63

354,9

256,3

0,0

Информация не представлена

31,56

ООО "НПП "ТехМикс"

Информация не представлена

1,538

1,430

1,226

Информация не представлена

МУП «Коммунальные сети» ЗГО

Информация не представлена

16,93

137,409

Информация не представлена

7,78

ООО "Тепловик"

0,0

Информация не представлена

20,61

ООО «УратТехСервис»

Информация не представлена

АО «Златсеть»

Информация не представлена

6,540

Информация не представлена

163,467

Информация не представлена

2,24

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа

3.16. Предписания надзорных органов по запрещению дальнейшей эксплуатации

участков тепловой сети и результаты их исполнения

В рассматриваемый период предписаний надзорных органов по запрещению дальнейшей

эксплуатации участков тепловой сети МУП «Коммунальные сети» ЗГО и АО «Златсеть» не вы-

давалось.

3.17. Описание типов присоединений теплопотребляющих установок потребителей

к тепловым сетям с выделением наиболее распространенных, определяющих выбор и
обоснование графика регулирования отпуска тепловой энергии потребителям

Присоединение потребителей г. Златоуста к тепловым сетям осуществляется по закры-

той схеме теплоснабжения.

Схемы присоединения потребителей к тепловым сетям преимущественно с непосред-

ственным присоединением системы отопления.

На схемах представлены обозначения:



СО – система отопления;



П1СТ и П2СТ - подогреватели первой и второй ступени соответственно;



ЦНСГВ – циркуляционный насос системы ГВС;



РТ – регулятор температуры;



ХВ – холодное водоснабжение.

Схемы с наиболее распространенным присоединением потребителей к тепловым сетям

приведены на рисунках 3.17-1-9

Рисунок 3.17-1.

Потребитель с открытым водоразбором на ГВС и непосредственным

присоединением СО

СХЕМА ТЕПЛОСНАБЖЕНИЯ ЗЛАТОУСТОВСКОГО ГОРОДСКОГО ОКРУГА. ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ (2021 год) - часть 5
