α2 Контроллер для простых задач автоматизации. РУКОВОДСТВО ПО АППАРАТНОЙ ЧАСТИ (2018) - часть 3

Модуль преобразователя AL2-2PT-ADP 12

12.4.7

Проверки при возникновении вероятных ошибок

В случае, когда входное напряжение превышает 11 В, или равно 0 В, будут установлены

следующие системные флаги.

Таблица 12.8:

AL2-14MR-D

AL2-10MR-D

AL2-24MR-D

0: Нормальная работа

M17

1: Неисправность на входе I01

0: Нормальная работа

M18

1: Неисправность на входе I02

0: Нормальная работа

M19

1: Неисправность на входе I03

0: Нормальная работа

M20

1: Неисправность на входе I04

0: Нормальная работа

M21

1: Неисправность на входе I05

0: Нормальная работа

M22

1: Неисправность на входе I06

0: Нормальная работа

M23

1: Неисправность на входе I07

0: Нормальная работа

M24

1: Неисправность на входе I08

-

В том случае, когда появляются флаги, указанные в приведенной выше таблице,

проверьте следующее:

•

подсоединен ли датчик

•

нет ли разрыва в цепи подключения датчика

•

не превышает ли температура указанный предел

•

обеспечивается электропитание модуля AL2-2PT-ADP.

-

Если при калибровке смещения/коэффициента усиления вместо сообщения "OK"

появляется сообщение "Ошибка", проверьте, что:

•

обеспечивается электропитание модуля AL2-2PT-ADP

•

модуль AL2-2PT-ADP правильно подключен к α2

•

для калибровки выбран вход, который соединен с модулем AL2-2PT-ADP

•

закорочены входы L1- и l1- на модуле AL2-2PT-ADP

•

перемычка на модуле AL2-2PT-ADP установлена на штырьки с обозначением "-50 °C"

или "200 °C"

RUS

•

выбран пункт меню калибровки, соответствующий позиции перемычки ("-50 °C" или

"200 °C")

RUS-89

Модуль преобразователя AL2-2TC-ADP 13

13.1

Введение

Модуль AL2-2ТС-ADP следует использовать для преобразования входного сигнала,

принимаемого от термопарного датчика температуры (типа "К") в аналоговый сигнал

напряжения (0 - 10 В) для использования в главном блоке.

13.1.1

Внешние разме

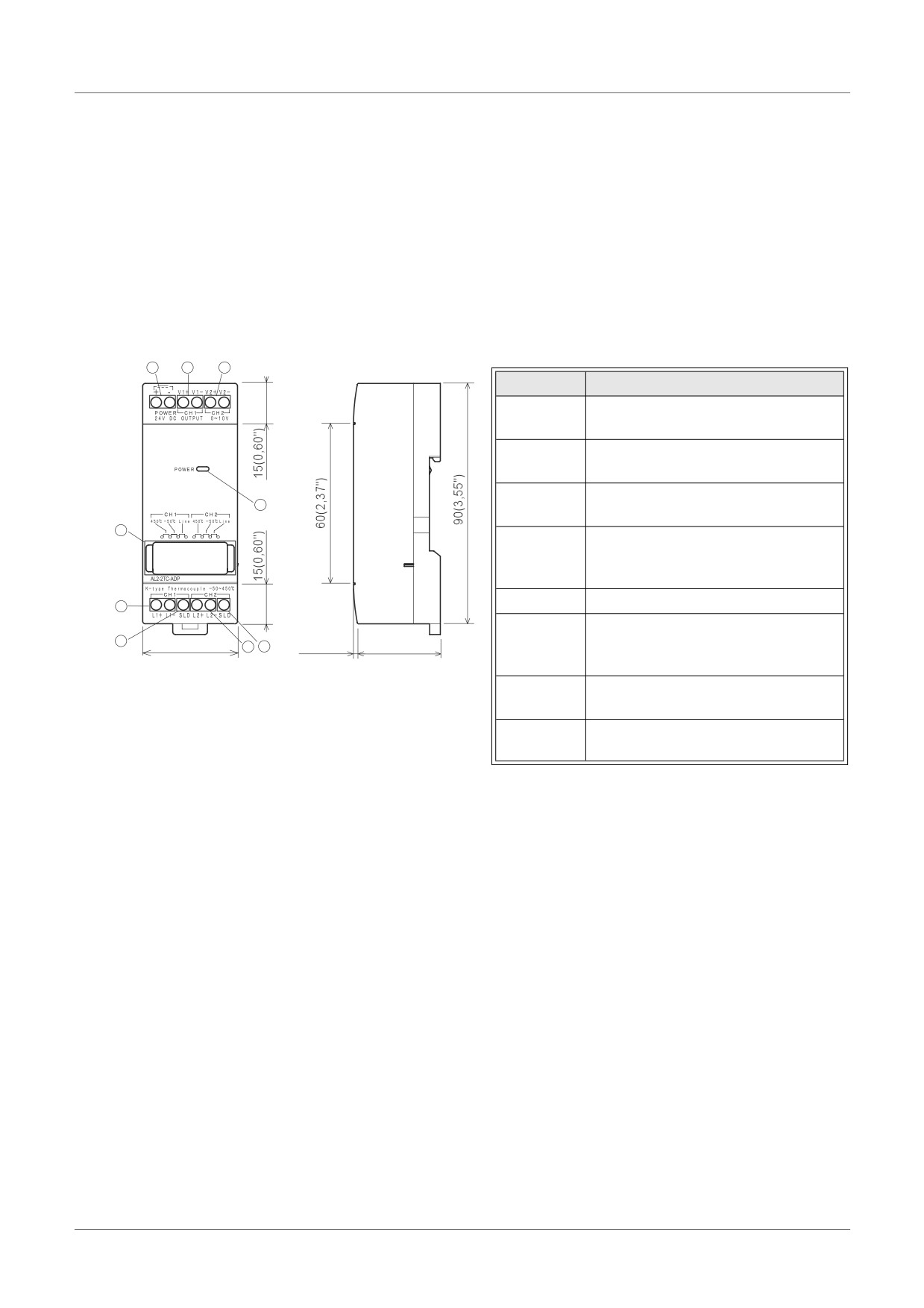

Рисунок 13.1: Внешние размеры

Единицы измерения:миллиметры (дюймы)

Таблица 13.1:

1

2

3

Позиция

Наименование

Источник питания + 24 В пост.

1

тока

Клемма выходного сигнала

2

напряжения 1-го канала

Клемма выходного сигнала

8

3

напряжения 2-го канала

7

Клемма для входного сигнала от

4

термопарного датчика

температуры "К" - типа, 1-й канал

5

Клемма заземления экрана

4

Клемма для входного сигнала от

5

35,5(1,40")

6

5

1,5(0,06")

31,0(1,23")

6

термопарного датчика

температуры "К" - типа, 2-й канал

Штырьки перемычек для

7

настройки

Светодиодный индикатор

8

включения электропитания

RUS-92

Модуль преобразователя AL2-2TC-ADP 13

13.2

Конфигурация системы

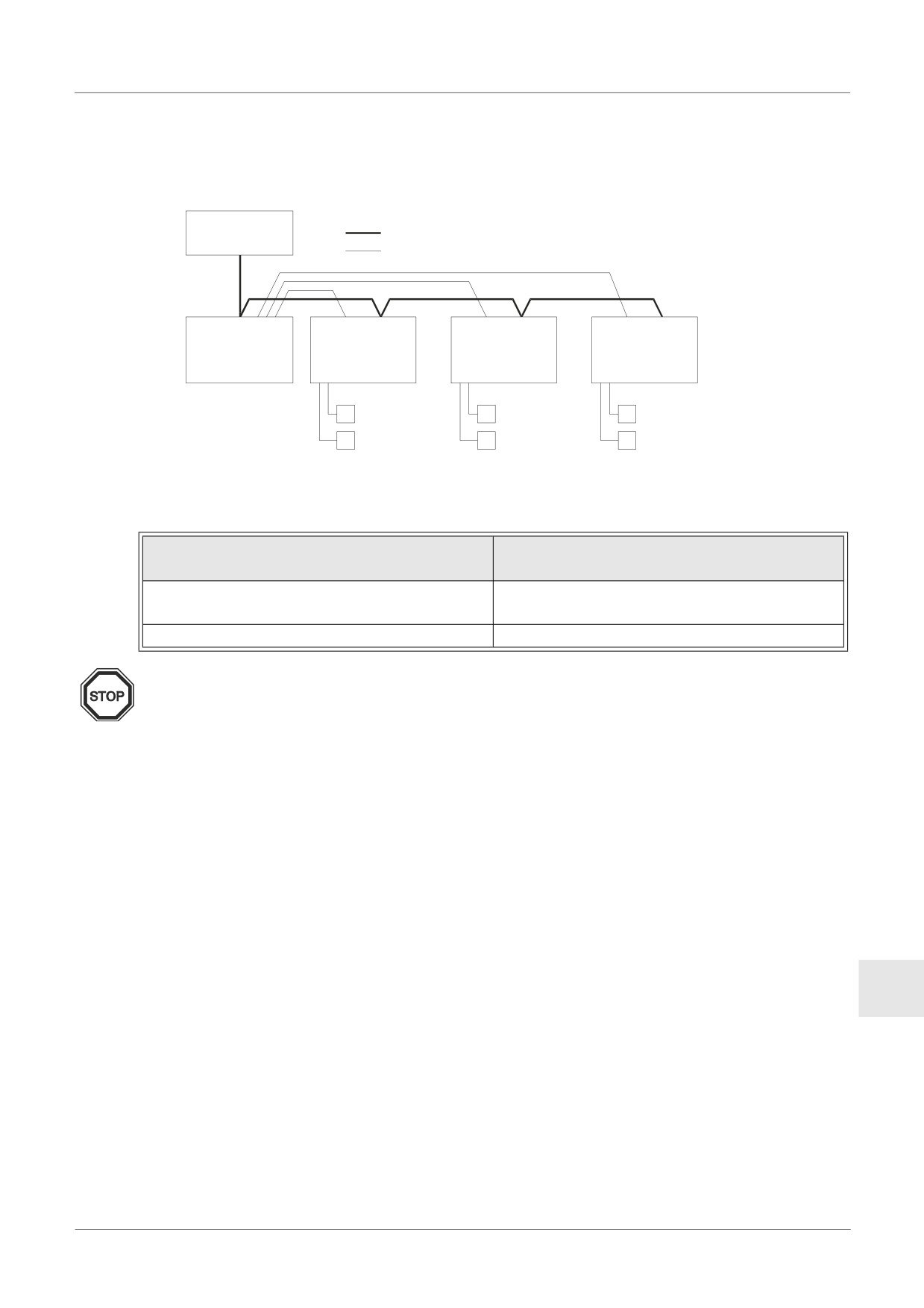

Рисунок 13.2

Источник питания

Линия питания пост. тока

24 В пост. тока

Аналоговый сигнал

AL2-14MR-D

AL2-2TC-ADP

AL2-2TC-ADP

AL2-2TC-ADP

AL2-24MR-D

Термопарный

Термопарный

Термопарный

датчик "К" - типа

датчик "К" - типа

датчик "К" - типа

Для получения информации об общих технических характеристиках, пожалуйста,

обратитесь к главе 2.

Таблица 13.2: Применимая версия

Тип программируемого логического

Применимая версия

контроллера

Серия α2 (только вариант с питанием от

V2.00 или более поздняя

источника пост. тока)

Программное обеспечение VLS

V2.30 или более поздняя

Примечание

Модуль AL2-2ТС-ADP не может использоваться с версиями контроллера α ниже α2.

RUS

RUS-93

Модуль преобразователя AL2-2TC-ADP 13

13.3

Технические характеристики

Таблица 13.3: Общие характеристики

Характеристика

Значение характеристики

Диапазон рабочих температур

(-25) - 55°C/(-13) - 131°Фаренгейта

Температура хранения

(-30) - 70°C/(-22) - 158° Фаренгейта

Влажность

Относительная влажность 35 - 85%, без конденсации

Соответствует IEC 68-2-6; 10-57 Гц: постоянная амплитуда

0,075 мм

Вибрационная устойчивость

2

57-150 Гц: Ускорение 9,8 м/сек.

– при монтаже на DIN-рельс

Число размахов по координатам X,Y,Z: 10 раз

(80 минут в каждом направлении)

Соответствует IEC 68-2-27: Ускорение 147 м/сек.²,

Ударная устойчивость

Время воздействия: 11 мс, 3 раза в каждом

направлении X,Y, и Z

1000 В полный размах, 1 микросекунда, 30 - 100 Гц, испытание

Помехоустойчивость

при помощи имитатора помехи

500 В перем. тока > 1 минута, в соответствии с EN60730-1,

Напряжение, выдерживаемое

приложенное между всеми контактными клеммами и стойкой

диэлектрической изоляцией

управления в стандарте DIN 43880, или эквивалентной стойкой

7 МОм при напряжении 500 В пост. тока, в соответствии с

EN60730-1, приложенном между всеми контактными клеммами

Сопротивление изоляции

и стойкой управления в стандарте DIN 43880, или

эквивалентной стойкой

Рабочая окружающая среда

Не должна содержать агрессивных газов.

Таблица 13.4: Характеристики электропитания

Характеристика

Значение характеристики

Источник питания

24 В пост. тока + 20%, - 15%

Максимальное потребление электроэнергии

0,5 Вт

Таблица 13.5: Стандарт настройки

Характеристика

Значение характеристики

Соответствие

указаниям по

EN61131-2: 2007

EMC

электрической

EN60730-1: 2011

совместимости (EC)

Сертификация UL/cUL

Номер файла: E95239

RUS-94

Модуль преобразователя AL2-2TC-ADP 13

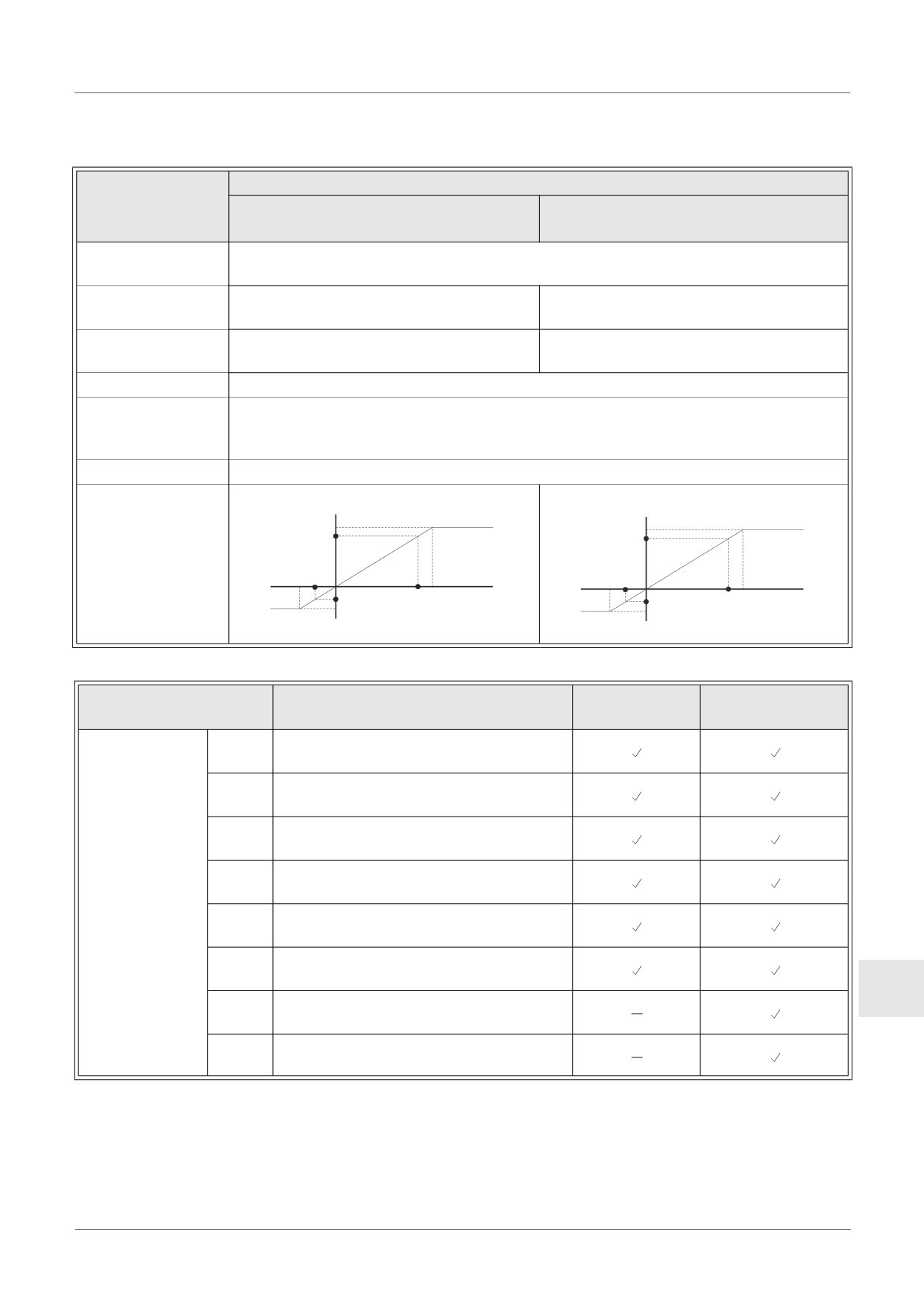

Таблица 13.6: Технические характеристики аппаратной части

Значение технической характеристики

Характеристика

Градусы по шкале Цельсия

Градусы по шкале Фаренгейта

(° C)

(° F)

Характеристика

Термопарный датчик "К" - типа, JIS C1602-1995 (IEC 584-1 1977, IEC 584-2 1982),

входной цепи

изолированного типа

Компенсированный

- 50 ° C - 450 ° C

-58°F - 842° F

диапазон

±2,0 (во всем температурном диапазоне)

±2,0% (во всем температурном

Общая точность

и ±1,5% (при 25°C)

диапазоне) и ±1,5% (при 77°F)

Разрешение

1°C

Время цифро-

аналогового

20,5 мс

преобразования

Изолирующая цепь

Не имеется изолирующей развязки между каналами (вход/выход) и цепью питания

Цифровой сигнал

Цифровой сигнал

+470

+8780

+450

+470°C

+8420

+878°F

Характеристики

преобразования

-50°C

-58°F

входного сигнала

-70°C

-50

+450°C

-580

+842°F

(датчик "К" - типа)

-94°F

(датчик "К" - типа)

-70

-940

Температура

Температура

Таблица 13.7: Характеристики программного обеспечения

AL2-14MR-D

Характеристика

Значение характеристики

AL2-10MR-D

AL2-24MR-D

"Включен" когда имеется повреждение

M17

датчика, подключенного к входу I01

"Включен" когда имеется повреждение

M18

датчика, подключенного к входу I02

"Включен" когда имеется повреждение

M19

датчика, подключенного к входу I03

"Включен" когда имеется повреждение

M20

датчика, подключенного к входу I04

Системный бит

"Включен" когда имеется повреждение

M21

датчика, подключенного к входу I05

"Включен" когда имеется повреждение

M22

датчика, подключенного к входу I06

RUS

"Включен" когда имеется повреждение

M23

датчика, подключенного к входу I07

"Включен" когда имеется повреждение

M24

датчика, подключенного к входу I08

RUS-95

Модуль преобразователя AL2-2TC-ADP 13

13.4

Электрические соединения и инсталляция

13.4.1

Инсталляция

Предостережение

• Не устанавливайте устройства в таких местах, где имеется чрезмерное

содержание пыли, или пыль является электропроводящей, где присутствуют

агрессивные или воспламеняющиеся газы, имеется повышенная влажность или

где устройство может оказаться под дождем, где имеется чрезмерное

тепловыделение, где устройство может оказаться подвержено регулярным

ударным воздействиям или чрезмерной вибрации.

• Соединительные разъемы должны быть закрыты, с целью исключения контакта с

проводами, находящимися под напряжением.

• Контроллер серии α2 и модуль AL2-2TC-ADP должен быть инсталлирован в

распределительном ящике, или в стойке управления. Распределительный ящик

должен быть оборудован крышкой для модуля AL2-2TC-ADP, с тем, чтобы

исключить возможность попадания посторонних предметов внутрь модуля.

• Оставляйте, как минимум, пространство 10 мм (0,40 дюйма) для вентиляции,

между верхней и нижней кромкой модуля AL2-2TC-ADP, и ограждающими его

стенками стойки.

• Максимальное расстояние между контроллером серии α2 и модулем AL2-2TC-ADP

не должно превышать 3 метра (9 футов и 10 дюймов).

• Кабель электропитания должен иметь длину не более 10 метров.

• В случае, когда датчик располагается вблизи электропроводящего материала,

необходимо использовать датчик с электрической изоляцией, рассчитанной на

номинальное напряжение 500 вольт, или более.

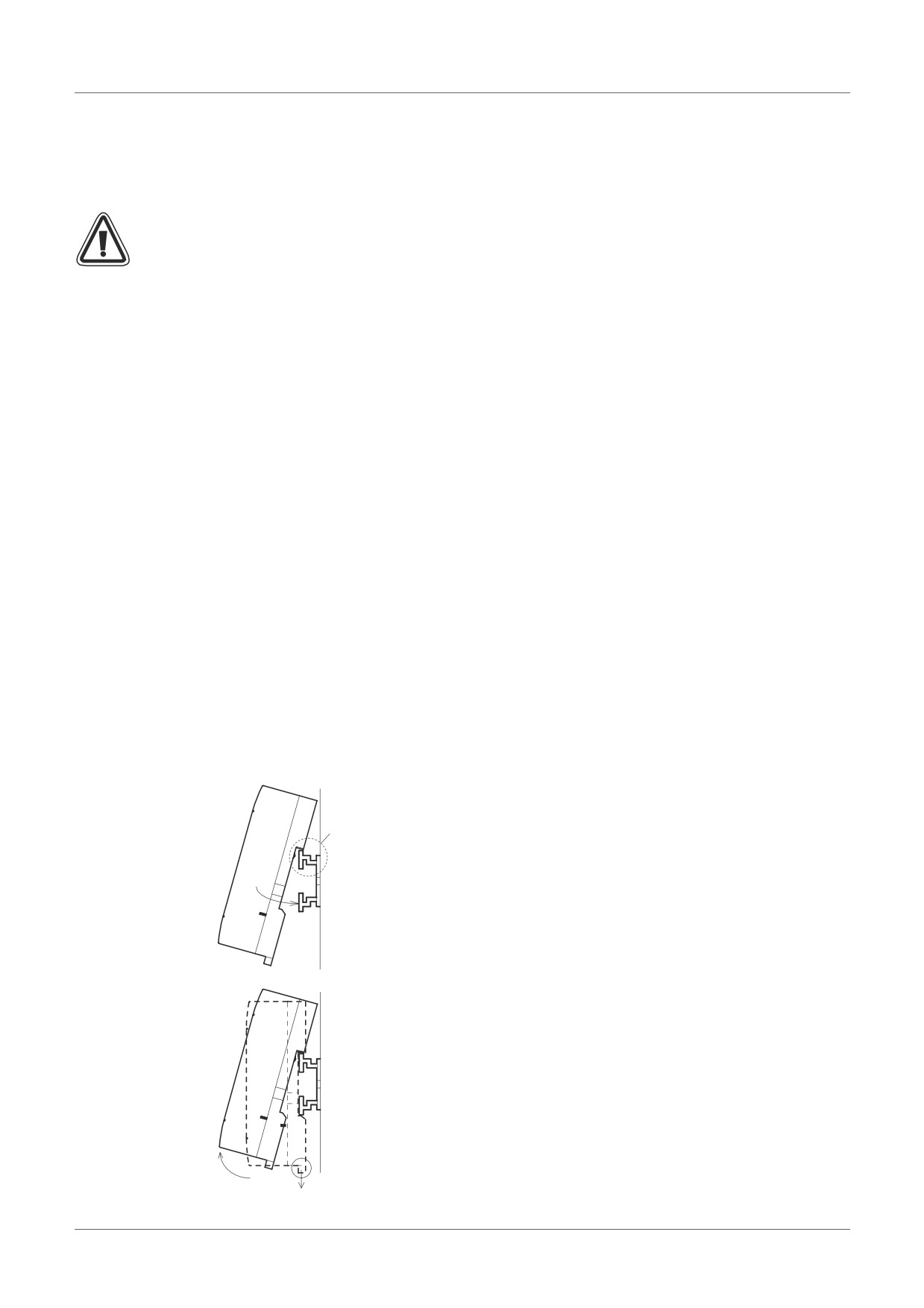

Рисунок 13.3: Инсталляция

Установка

Устройства можно монтировать на защелке, при

(1)

помощи крепления к 35-миллиметровой DIN-

рейке (DIN EN 50022). Для отсоединения,

оттяните подпружиненные защелки в сторону от

рельса, и снимите устройство с рельса, сдвинув

(2)

его вверх.

1) Для установки

Совместите верхний край канавки,

имеющейся на корпусе модуля AL2-2ТС-ADP,

Отсоединение

и предназначенной для монтажа на DIN-

рейке (1), и надвиньте устройство на рельс

(2).

2) Для отсоединения

Оттяните вниз крючок зацепления с рельсом

в стандарте DIN (1), и отсоедините модуль

AL2-2ТС-ADP от рельса.

(2)

(1)

RUS-96

Модуль преобразователя AL2-2TC-ADP 13

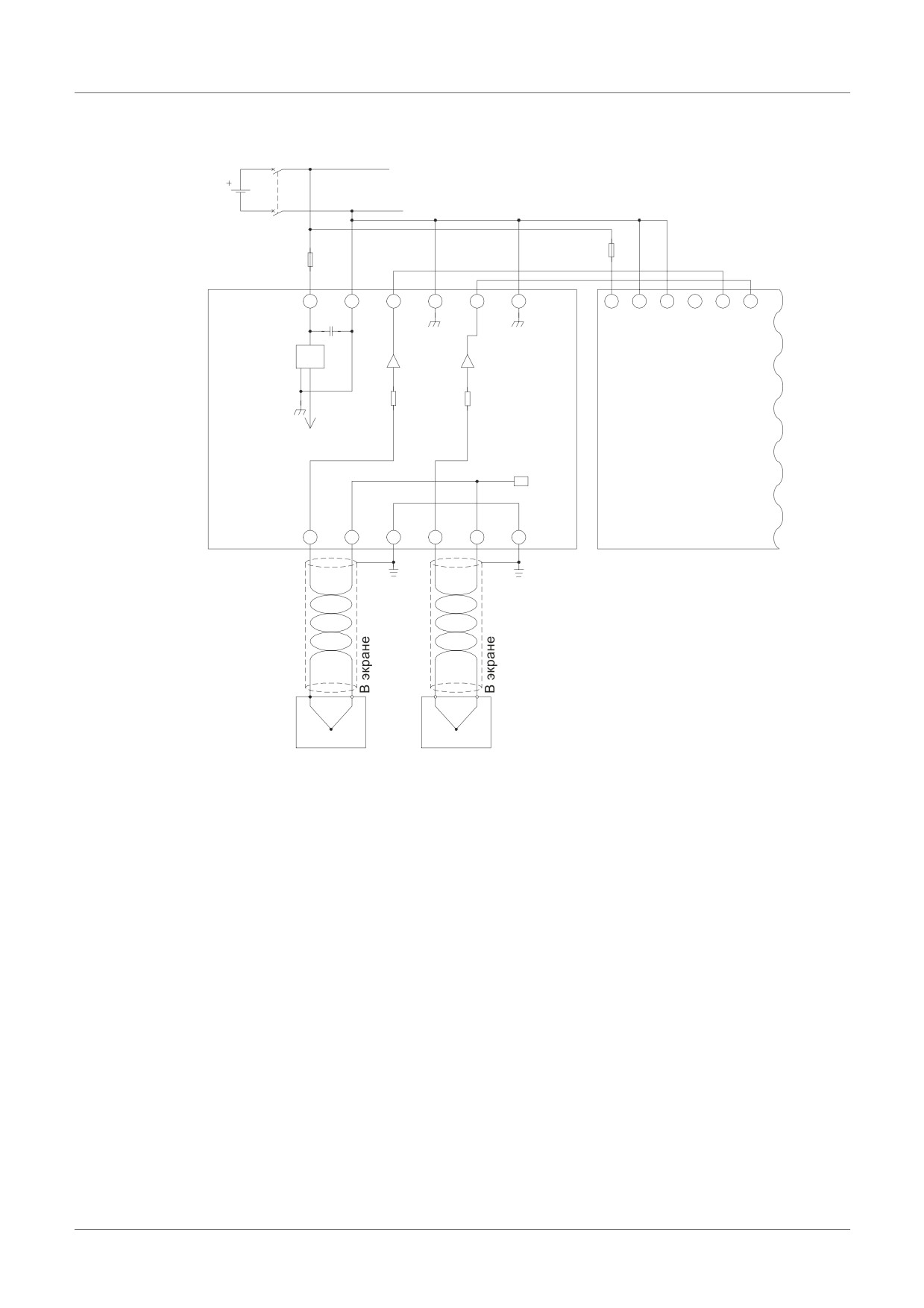

Рисунок 13.4:

24 В пост. тока

1,0A

0,5A

24+

24-

V1+

V1-

V2+

V2-

+

-

(A)

(B)

1

2

3 кОм

3 кОм

+15 В

Схема

температурной

компенсации

AL2-2TC-

AL2-10MR-D

ADP

L1+

L1-

SLD

L2+

L2-

SLD

AL2-14MR-D

AL2-24MR-D

Заземляющее

Заземляющее

сопротивле-

сопротивле-

ние 100 Ом

ние 100 Ом

или менее

или менее

Термопарный

Термопарный

датчик "К" - типа датчик "К" - типа

RUS-98

Модуль преобразователя AL2-2TC-ADP 13

13.4.3

Выбор температурной шкалы

1) Включите электропитание контролера серии α2 и выберите пункт "другие" из

главного меню.

Гл . меню

Сис т . время

LANGUAGE

дру г ие

2) Выберите пункт "Аналог.вх." из меню "другие".

дру г ие

COM п о р т

Подсвет к а

Анало г . вх .

3) Выберите пункт "Температ." из меню "Аналог.вх.".

Анало г . вх .

I

07

I

0 8

Температ

4) Выберите шкалу Цельсия ("Celsius") или шкалу Фаренгейта ("Fahrenheit") при помощи

кнопки OK.

Анало г . вх .

Температ .

Ce l c i us

Fah r enhe i t

В контроллере может быть выбрана только одна система единиц измерения.

Величины в меню "Калибровка" будут оставаться в единицах измерения

"Celsius", независимо от системы единиц измерения, которая выбрана для

данного контроллера, поскольку они указаны в надписях, сделанных для

обозначения штырьков перемычек в аппаратурной части.

RUS

RUS-99

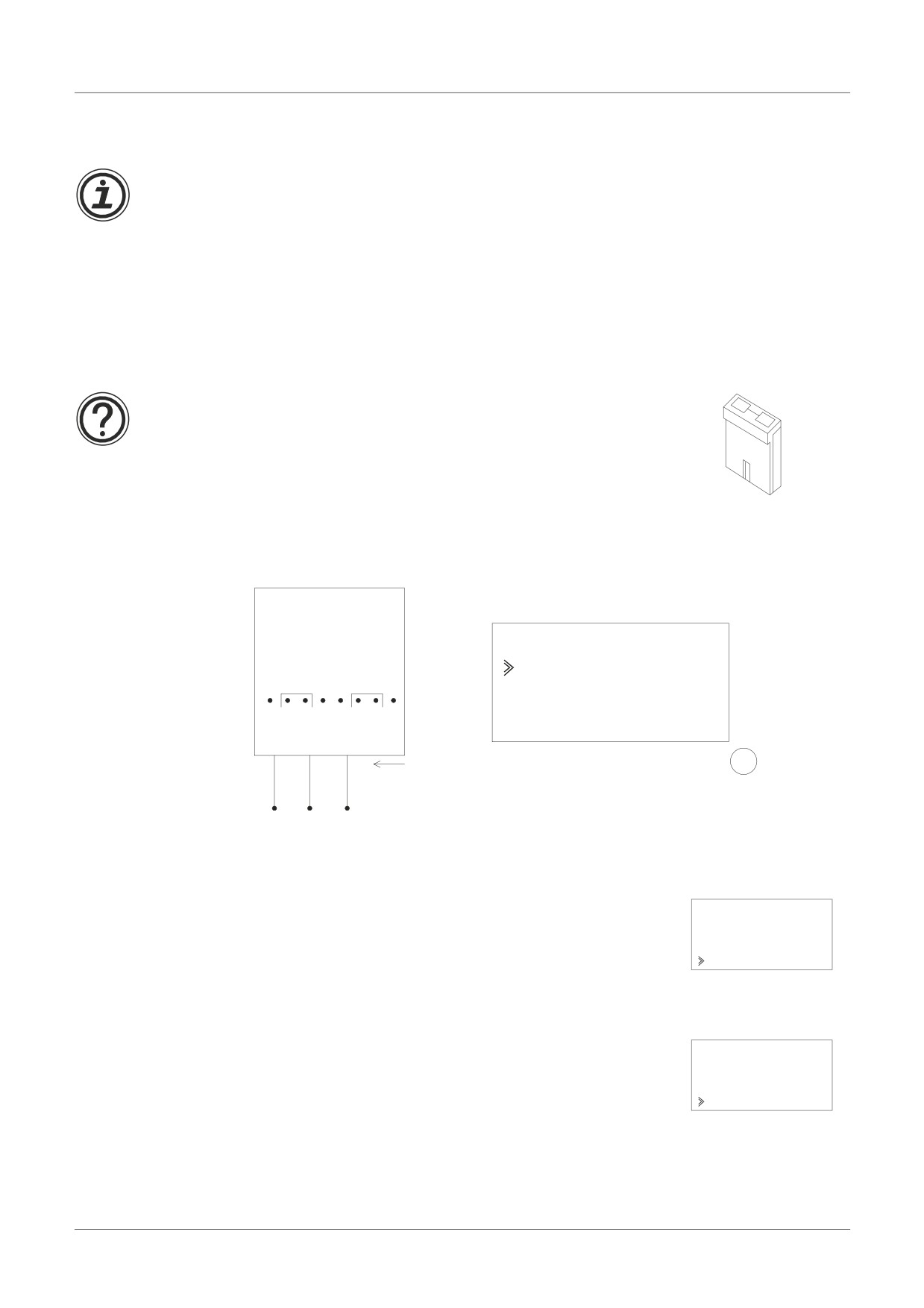

Модуль преобразователя AL2-2TC-ADP 13

13.4.4

Регулировка смещения

Примечание

Если величина коэффициента усиления отрегулирована, тогда выполнение пунктов 3 -

7 не требуется.

1) Для того, чтобы начать калибровку для канала

1, отключите электропитание

контроллера серии α2 и модуля AL2-2ТС-ADP, и отсоедините датчик температуры.

Штырьки L1-, L1+ и SLD должны оставаться не подключенными.

2) Снимите верхнюю крышку в области перемычек, и переставьте перемычки на

штырьки с обозначениями -50° C, как показано ниже, на рисунке "Конфигурация

аппаратной части".

Предупреждение

ВЕРХ

Перемычка должна быть установлена в том положении, которое

показано здесь, в противном случае может оказаться, что

электрический контакт не обеспечивается.

Низ

Рисунок 13.5: Регулировка смещения в модуле AL2-2ТС-ADP

Конфигурация аппаратной части

Конфигурация контроллера

Калибров к а

- 50 °C

-50°C

-50°C

450 °C

L1+ L1- SLD

OK

3) Включите электропитание и выберите пункт "другие" из главного меню, в то время,

когда контроллер находится в режиме "Останов" (Stop).

Гл . меню

Сис т . время

LANGUAGE

дру г ие

4) Выберите пункт "Аналог.вх." из меню "другие".

дру г ие

COM п о р т

Подсвет к а

Анало г . вх .

RUS-100

Модуль преобразователя AL2-2TC-ADP 13

5) Выберите вход, который соединен с модулем AL2-2ТС-ADP.

Анало г . вх .

I

01

I

02

I

03

6) Установите конфигурацию входа для измерения температуры при помощи датчика с

модулем AL2-2ТС-ADP, выбрав пункт "Режим", и затем выбрав датчик "ТС", из пунктов

на экране, показанных ниже.

I

01

I

01

Режим

Нормальный

TC

PT100

7) После установки режима работы с датчиком "ТС", выберите пункт "Калибровка" из

пунктов меню установок аналогового входа.

I

01

Режим

Калибров к а

Точн . нас т

8) Выберите пункт "- 50°C" из пунктов меню "Калибровка", как показано на рисунке 13.5

"Конфигурация контроллера", и нажмите "OK". Должно появиться подтверждающее

сообщение, которое выглядит как "OK." Если это сообщение не появилось,

обратитесь к имеющемуся ниже параграфу "Проверки при возникновении вероятных

ошибок". Этим завершается процедура калибровки смещения. Для того, чтобы

выполнить калибровку смещения для канала 2, повторите описанные выше шаги,

заменяя L1-, L1+ и SLD на L2-, L2+ и SLD- соответственно. После того, как калибровка

будет завершена, переставьте перемычку на штырьки, имеющие обозначение "LINE".

Рисунок 13.6: Положение перемычек после завершения калибровки

Конфигурация аппаратной части

RUS

LINE

LINE

Часто бывает необходимо выполнить регулировку коэффициента усиления при

выполнении регулировки смещения. Обратитесь к разделу 13.4.5 для

получения более детальной информации.

RUS-101

Модуль преобразователя AL2-2TC-ADP 13

13.4.7

Проверки при возникновении вероятных ошибок

В случае, когда входное напряжение превышает 11 В, или равно 0 В, будут установлены

следующие системные флаги.

Таблица 13.8:

AL2-14MR-D

AL2-10MR-D

AL2-24MR-D

0: Нормальная работа

M17

1: Неисправность на входе I01

0: Нормальная работа

M18

1: Неисправность на входе I02

0: Нормальная работа

M19

1: Неисправность на входе I03

0: Нормальная работа

M20

1: Неисправность на входе I04

0: Нормальная работа

M21

1: Неисправность на входе I05

0: Нормальная работа

M22

1: Неисправность на входе I06

0: Нормальная работа

M23

1: Неисправность на входе I07

0: Нормальная работа

M24

1: Неисправность на входе I08

-

В том случае, когда появляются флаги, указанные в приведенной выше таблице,

проверьте следующее:

•

подсоединен ли датчик

•

нет ли разрыва в цепи подключения датчика

•

не превышает ли температура указанный предел

•

обеспечивается ли электропитание модуля AL2-2ТС-ADP.

-

Если при калибровке смещения/коэффициента усиления вместо сообщения “OK”

появляется сообщение "Ошибка", проверьте, что:

•

обеспечивается электропитание модуля AL2-2TC-ADP

•

модуль AL2-2TC-ADP правильно подключен к контроллеру серии α2

•

для калибровки выбран вход, который соединен с модулем AL2-2TC -ADP

•

закорочены входы L1- и l1- на модуле AL2-2TC -ADP

•

перемычка на модуле AL2-2TC-ADP установлена на штырьки с обозначением "-50 °C"

или "450 °C"

•

выбран пункт меню калибровки, соответствующий позиции перемычки ("-50 °C" или

"450 °C")

RUS

RUS-105

Перечни клавиш, системных битов и ФБ 14

14.

Перечни клавиш, системных битов и ФБ

14.1

Перечни клавиш

В таблице, приведенной ниже, показаны клавиши, которыми следует пользоваться при

работе с меню и пользовательской программой. Дальнейшую информацию можно найти

в Руководстве по программированию контроллера серии α2.

Таблица 14.1: Перечень операционных клавиш

Обозначение

Номер

Описание действия

клавиши

клавиши

Прием ввода данных, выбор пунктов меню, выбор вариантов в

OK

K01

программе

Отмена текущей операции, переход на более высокий уровень

ESC

K02

отображаемого окна, или на более высокий уровень меню

Объединение функциональных блоков, переход к блокам с

+

K03

более высокими номерами, увеличение значений

Разъединение функциональных блоков, переход на блоки с

-

K04

более низкими номерами, уменьшение значений

Прокрутка с переходом к пунктам с более высокими номерами

K05

(клавиши, функциональные блоки, входы, выходы и т.д.

Прокрутка с переходом к пунктам с более низкими номерами

K06

(клавиши, функциональные блоки, входы, выходы и т.д.)

Сдвиг вправо на жидкокристаллическом дисплее, к

K07

функциональным блокам программы, расположенным справа,

или перехода через пункты вправо

Сдвиг влево на жидкокристаллическом дисплее, к

K08

функциональным блокам программы, расположенным слева,

или перехода через пункты влево

RUS

RUS-107

Перечни клавиш, системных битов и ФБ 14

14.2

Перечни системных битов

Имеются системные биты, который устанавливается системой, а также управляющие

биты, управление которым осуществляется пользовательской программой.

14.2.1

Перечень системных битов

Таблица 14.2: Перечень системных битов

Системный

AL2-14MR-*

Описание

AL2-10MR-*

бит

AL2-24MR-*

M01

Всегда "ВКЛЮЧЕН"

M02

Всегда "ВЫКЛЮЧЕН"

Попеременно - 0,5 секунды находится в состоянии

M03

"ВКЛЮЧЕН"; 0,5 секунды находится в состоянии

"ВЫКЛЮЧЕН"

"ВКЛЮЧЕН", когда возникает ошибка в приеме данных

M04

для часов реального времени

M05

"ВКЛЮЧЕН", когда активен график летнего времени

"ВКЛЮЧЕН", когда возникает ошибка передачи

M06

данных AS-интерфейса

"ВКЛЮЧЕН", когда возникает ошибка передачи

M07

данных в связи с неисправностью электропитания AS-

интерфейса

ВКЛЮЧЕН, когда в контроллере серии α2 происходит

переключение из режима "Останов" в режим "Работа".

M08

Сигнал состояния ВКЛЮЧЕН действует, как

импульсный выходной сигнал, и после этого

переходит в состояние ВЫКЛЮЧЕН.

ВЫКЛЮЧЕН когда в контроллере серии α2

происходит переключение из режима "Останов" в

M09

режим "Работа". Сигнал состояния ВЫКЛЮЧЕН

действует, как импульсный выходной сигнал, и после

этого переходит в состояние ВКЛЮЧЕН.

M10

"ВКЛЮЧЕН" во время декодирования сигнала DCF77.

Импульсный характер появления состояния

M11

"ВКЛЮЧЕН", когда завершается декодирование

сигнала DCF77 без ошибки.

"ВКЛЮЧЕН" при переводе сигнала приема CD (DCD) в

M12

состояние ВКЛЮЧЕН (прием сигнала CD от модема)

"ВКЛЮЧЕН", когда имеется возможность доступа в

M13

сеть GSM.

"ВКЛЮЧЕН", когда имеется доступ к контроллеру

M14

серии α2 через GSM.

"ВКЛЮЧЕН", когда происходит декодирование сигнала

M15

DCF77 с ошибкой.

"ВКЛЮЧЕН", когда внешний источник электропитания

M16

для платы AL2-2DA находится в состоянии ВКЛЮЧЕН.

"ВКЛЮЧЕН", когда имеется неисправность датчика,

M17

подключенного ко входу I01

RUS-108

Перечни клавиш, системных битов и ФБ 14

Таблица 14.2: Перечень системных битов

Системный

AL2-14MR-*

Описание

AL2-10MR-*

бит

AL2-24MR-*

"ВКЛЮЧЕН", когда имеется неисправность датчика,

M18

подключенного ко входу I02

"ВКЛЮЧЕН", когда имеется неисправность датчика,

M19

подключенного ко входу I03

"ВКЛЮЧЕН", когда имеется неисправность датчика,

M20

подключенного ко входу I04

"ВКЛЮЧЕН", когда имеется неисправность датчика,

M21

подключенного ко входу I05

"ВКЛЮЧЕН", когда имеется неисправность датчика,

M22

подключенного ко входу I06

"ВКЛЮЧЕН", когда имеется неисправность датчика,

M23

подключенного ко входу I07

"ВКЛЮЧЕН", когда имеется неисправность датчика,

M24

подключенного ко входу I08

14.2.2

Перечни управляющих битов

Таблица 14.3: Управляющие биты

Контрольный

AL2-14MR-*

Описание

AL2-10MR-*

бит

AL2-24MR-*

ВКЛЮЧЕН: Отсоединен от сети AS-интерфейса

N01

ВЫКЛЮЧЕН:Соединен с сетью AS-интерфейса

ВКЛЮЧЕН: Подсветка жидкокристаллического

дисплея находится в состоянии "

N02^*1

ВЫКЛЮЧЕНА".

ВЫКЛЮЧЕН:Подсветка управляется установкой

параметра "Подсветка" в меню.

ВКЛЮЧЕН: Подсветка жидкокристаллического

дисплея находится в состоянии

N03^*1

"ВКЛЮЧЕНА".

ВЫКЛЮЧЕН:Подсветка управляется установкой

параметра "Подсветка" в меню.

ВКЛЮЧЕН: Пользовательский экран управляется

установленными параметрами функции

"Организатор дисплея" ("Display

N04

Manager"), при помощи AL-PCS/WIN-E.

ВЫКЛЮЧЕН:Пользовательский экран управляется

пользовательской программой.

RUS

*1 В случае, когда оба бита N02 и N03 находятся в состоянии ВКЛЮЧЕН, задняя

подсветка, в результате, будет находиться в состоянии "ВКЛЮЧЕНА", поскольку

N03 имеет приоритет.

RUS-109

Перечни клавиш, системных битов и ФБ 14

14.3

Перечни функциональных блоков (ФБ)

Дальнейшую информацию по функциональным блокам можно найти в Руководстве по

программированию контроллеров серии α2.

Таблица 14.4: Перечень функциональных блоков

Функциональный блок

Объем

используем

AL2-14MR-*

Обозна-

Описание

AL2-10MR-*

Наименование

ой памяти

AL2-24MR-*

чение

(Байт)

На выходе имеется состояние

ВКЛЮЧЕН, когда на всех входах

имеется состояние ВКЛЮЧЕН.

"И"

AND

19

Неиспользуемые входы считаются

находящимися в состоянии

ВКЛЮЧЕН

На выходе имеется состояние

ВКЛЮЧЕН, когда по крайней мере на

одном из входов имеется состояние

"ИЛИ"

OR

19

ВКЛЮЧЕН. Неиспользуемые входы

считаются находящимися в

состоянии ВЫКЛЮЧЕН

Инвертирует сигнал; изменяет

"НЕ"

NOT

10

состояние ВЫКЛЮЧЕН на состояние

ВКЛЮЧЕН и наоборот.

Исключительное "ИЛИ"; на выходе

исключительное

имеется состояние ВКЛЮЧЕН, когда

XOR

13

"ИЛИ"

только на одном из двух входов

имеется состояние ВКЛЮЧЕН

"Не-И"; На выходе имеется

состояние ВЫКЛЮЧЕН, только когда

на всех входах имеется состояние

"НЕ-И"

NAND

19

ВКЛЮЧЕН. Неиспользуемые входы

считаются находящимися в

состоянии ВКЛЮЧЕН

"Не-ИЛИ"; На выходе имеется

состояние ВЫКЛЮЧЕН, когда по

крайней мере на одном входе

"НЕ-ИЛИ"

NOR

19

имеется состояние ВКЛЮЧЕН.

Неиспользуемые входы считаются

находящимися в состоянии

ВЫКЛЮЧЕН

Логическое уравнение, в котором

Булеан

BL

*1

используются операции "И", "ИЛИ",

"Исключительное ИЛИ", "НЕ"

Фиксация реле в положении

Установка/сброс

SR

14

УСТАНОВКА или СБРОС, задание

приоритета Установки или Сброса

Посылка импульса при повышении,

Импульс

PL

10

спаде, или на обоих краях

Чередование состояний на выходе,

ВКЛЮЧЕН или ВЫКЛЮЧЕН, при

Чередование

AL

13

появлении каждого импульса на

входе

Задержка сигнала при повышении,

Задержка

DL

19

спаде, или на обоих краях

RUS-110

Перечни клавиш, системных битов и ФБ 14

Таблица 14.4: Перечень функциональных блоков

Функциональный блок

Объем

используем

AL2-14MR-*

Обозна-

Описание

AL2-10MR-*

Наименование

ой памяти

AL2-24MR-*

чение

(Байт)

Посылка одиночного импульса; На

временной основе или в

Однократное

OS

17

зависимости от входного сигнала,

действие

Сброс имеющегося состояния на

выходном контактном штыре.

Посылка последовательности

импульсов; Время в состоянии

Мерцание

FL

19

ВКЛЮЧЕН/ВЫКЛЮЧЕН, повторы,

продолжительность, или

непрерывное функционирование

Использование часов реального

времени (RTC) для изменения

Реле времени

TS

*2

состояний на выходе ВКЛЮЧЕН/

ВЫКЛЮЧЕН; Календарный или

недельный график

Использование часов реального

времени (RTC) для изменения

состояний на выходе ВКЛЮЧЕН/

ВЫКЛЮЧЕН; Календарный или

Поддержка реле

TSm

*2

недельный график

времени

Функциональный блок может быть

настроен из главного меню

“Устан.прм” с помощью кнопок

передней панели.

Выполняется счет поступающих

Счетчик

CN

16

импульсов, по возрастающей; может

быть выполнен сброс по сигналу l

Выполняется прямой счет, и

обратный отсчет. Устанавливается

Счетчик прямого/

UD

22

заданная величина, при которой на

обратного счета

выходе появляется состояние

ВКЛЮЧЕН

Сравнение двух величин по

принципу: <,>,=,<=,>=,<>

(Аналоговых сигналов,

Сравнение

CP

17

непосредственно - установленных

величин, или величин в

функциональных блоках)

Начальное

Выполнение действий над

смещение.

аналоговыми величинами; y = A/B*x

OG

22

Коэффициент

+ C; Установка верхнего и нижнего

RUS

усиления Усиление

предельных значений

Отображение пользовательского

экрана (вывод сообщений или

Отображение

DP

*3

данных) на жидкокристаллическом

дисплее

Сравнение величины с диапазоном

величин (Аналоговых сигналов,

Зона сравнения

ZC

20

непосредственно - установленных

величин, или величин в

функциональных блоках)

RUS-111

Перечни клавиш, системных битов и ФБ 14

Таблица 14.4: Перечень функциональных блоков

Функциональный блок

Объем

используем

AL2-14MR-*

Обозна-

Описание

AL2-10MR-*

Наименование

ой памяти

AL2-24MR-*

чение

(Байт)

Переводит вход в состояние

ВКЛЮЧЕН при высоком уровне

Триггер Шмидта

ST

19

сигнала, и в состояние ВЫКЛЮЧЕН

при низком уровне (или наоборот)

Производится регистрация

суммарного времени, в течение

Счетчик часов

HM

19

которого имелся сигнал состояния

ВКЛЮЧЕН

Частота входного сигнала (частота

переключения состояний ВКЛЮЧЕН/

ВЫКЛЮЧЕН) измеряется в течение

временного интервала

установленной длительности.

Определение

SPD

25

Значение частоты сравнивается с

скорости

диапазоном величин, и на выходе

устанавливается состояние

ВКЛЮЧЕН/ВЫКЛЮЧЕН, в

соответствии с результатов

сравнения.

В случае, когда задействован этот

функциональный блок, на выходе

появляется непрерывная

последовательность импульсов.

Характеристиками этих импульсов

Широтно-импульсная

PWM

16

являются: скважность

модуляция

(непосредственно - установленная

величина, установленная

аналоговым сигналом величина,

величина в функциональном блоке),

время цикла.

Чередование на выходе состояния,

ВКЛЮЧЕН/ВЫКЛЮЧЕН, при

приходе каждого входного импульса.

При выключении и повторном

включении электропитания,

Чередование с

RAL

13

имевшееся на выходе состояние

запоминанием

сохраняется.

Однако, последнее имевшееся на

выходе состояние теряется, когда

контроллер серии α2 переводится в

режим "Останов" (Stop).

Сложение

ADD

20

y = A + B

Вычитание

SUB

20

y = A - B

Умножение

MUL

20

y = A × B

A ÷ B = q, r

Деление

DIV

20

(частное и остаток)

Уравнение с использованием

Вычисление

CAL

*4

действий +, -, ×, ÷, % и выбранные

данные.

RUS-112

Перечни клавиш, системных битов и ФБ 14

Таблица 14.4: Перечень функциональных блоков

Функциональный блок

Объем

используем

AL2-14MR-*

Обозна-

Описание

AL2-10MR-*

Наименование

ой памяти

AL2-24MR-*

чение

(Байт)

Операция сдвига: когда сигналом на

входе является функция "СДВИГ"

("SFT"), выходным сигналом

является состояние последней "I".

Сдвиг

SFT

19

При использовании 8 - битовой

операции сдвига, функциональный

блок "СДВИГ" ("Shift") должен

повторяться 8 раз.

Все содержимое экрана

жидкокристаллического дисплея

GSM SMS

SMS

*5

пересылается в виде сообщения в

стандарте SMS.

Прием коротких

Выход изменяется коротким

SMR

*7

сообщений

сообщением

Выход изменяется коротким

сообщением. Функциональный блок

Поддержка приема

SMRm

*7

может быть настроен из главного

коротких сообщений

меню “Устан.прм” с помощью кнопок

передней панели.

Определение номера вызывающего

Определение вызова

CD

30

абонента (CLIP). Определение

номера телефона

Определение номера вызывающего

абонента (CLIP). Определение

Поддержка

номера телефона. Функциональный

CDm

30

определения вызова

блок может быть настроен из

главного меню “Устан.прм” с

помощью кнопок передней панели.

Однократное

действие

На выходе появляется однократный

ROS

19

произвольной

импульс случайной длительности.

длительности

Однократное

По прошествии времени задержки,

действие с

DOS

20

пересылается однократный импульс

задержкой

По прошествии времени задержки,

на выходе происходит чередование

Чередование с

DAL

16

состояния, ВКЛЮЧЕН или

задержкой

ВЫКЛЮЧЕН, при приходе каждого

входного импульса.

Фиксация реле в положении

RUS

УСТАНОВКА или СБРОС, задание

приоритета Установки или Сброса.

Последнее имевшееся на выходе

состояние сохраняется при

Установка/Сброс с

RSR

14

выключении и повторном включении

запоминанием

электропитания.

Однако, последнее имевшееся на

выходе состояние теряется, когда

контроллер серии α2 переводится в

режим "Останов" (Stop).

RUS-113

Перечни клавиш, системных битов и ФБ 14

Таблица 14.4: Перечень функциональных блоков

Функциональный блок

Объем

используем

AL2-14MR-*

Обозна-

Описание

AL2-10MR-*

Наименование

ой памяти

AL2-24MR-*

чение

(Байт)

Функциональный блок PID

представляет собой реализацию

функции пропорционального

интегрального изменения

коэффициентов усиления в

контроллере серии α2, метод

управления, который применяется

ПИД-регулирование

PID

52

для достижения устойчивого

управления системной переменной.

Он включает в себя функцию Авто-

настройки, которая автоматически

настраивает параметры

Функционального блока для

конкретного приложения.

Функция аналогового выхода

заключается в переводе

приходящей на вход цифровой

Аналоговый выход

AO

17

величины в соответствующее ей

значение аналогового сигнала

напряжения или тока, в выбранном

канале модуля AL2-2DA.

Функция управления,

определяющая, какое окно

появляется на экране

жидкокристаллического дисплея.

Этот функциональный блок может

Управление

быть установлен только при работе

отображением на

CDP

*6

с программным обеспечением

дисплее

ALPCS/WIN-E.

Когда управляющий бит N04

находится в состоянии ВКЛЮЧЕН,

имеется возможность устанавливать

вид отображаемого на дисплее

пользовательского экрана.

Данный функциональный блок

"Соединение" (CONNECT) является

внутренним функциональным

блоком, который служит для

отображения памяти, занятой

системными битами, битами AS-

интерфейса и операционных

клавиш. На экране не появляется

никакой функциональный блок, и не

Соединение

_B

10

отображается, как задействованный

блок, в диалоговом окне

"Конфигурации используемой

памяти" ("Memory Configuration

Usage"); назначение этого блока

состоит только в вычислении

объема памяти, которая

используется перечисленными

выше битами.

RUS-114

Перечни клавиш, системных битов и ФБ 14

Таблица 14.4: Перечень функциональных блоков

Функциональный блок

Объем

используем

AL2-14MR-*

Обозна-

Описание

AL2-10MR-*

Наименование

ой памяти

AL2-24MR-*

чение

(Байт)

Управление внешними

Системные

Out

10

устройствами при помощи реле и

выходные каскады

транзисторов.

*1 Количество используемых байтов = 19 + 1 × (Количество символов в уравнении)

*2 Количество используемых байтов = 8 + 4 × (Количество реле времени)

*3 Количество используемых байтов определяется отображаемым элементом.

Таблица 14.5: Отображаемые на дисплее позиции и количество

используемых байтов

Отображаемые элементы

Количество байтов, контроллер серии α2

Символы

16 + 1 × (Каждый отображаемый символ)

Аналоговый сигнал, величина

Величина

17

в функциональном блоке

Графика

23

Время, Дата

14

Реле времени

17

*4 Количество используемых байтов = 30 + 1 × (количество символов в уравнении)

*5 Количество используемых байтов = 12 + 1 × (Количество символов в адресе

электронной почты)

*6 Количество используемых байтов = 32 + 3 × (Количество окон)

*7 Количество используемых байтов = 37 + (Количество символов команд настройки)

RUS

RUS-115

Диагностика 15

c) Нажмите клавишу "ESC".

Гл .Меню

Появится окно Верхнего меню, как показано справа.

Run

Ус тан . прм

Редак т . пр г

2) Осуществите прокрутку пунктов главного меню при помощи клавиши " ", или

клавиши " ".

Проконсультируйтесь с дистрибьютором компании "Мицубиси", если не имеется

возможности осуществить прокрутку.

3) Переведите курсор к пункту "Сист. время" при помощи

Сис т . время

клавиши " ", или клавиши " ", и нажмите клавишу

"OK" дважды.

mm / d d / y y y y

На экране дисплея отобразится окно "Сист. время", как

09 / 06 / 2001

показано справа.

13 : 55

Чт .

Проконсультируйтесь с дистрибьютором компании

"Мицубиси", в случае, если это окно не отображается

на дисплее.

4) Предпримите попытку изменить данные: месяц/год, при помощи клавиши "

",

клавиши "

", клавиши "+" и клавиши "-".

Проконсультируйтесь с дистрибьютором компании "Мицубиси", в случае, если

редактирование этих данных окажется невозможным.

5) Нажмите клавишу "ESC".

Появляется окно, показанное справа, и (4) перестает

Сис т . время

действовать.

Сис т . время

Проконсультируйтесь с дистрибьютором компании

Коррекция

"Мицубиси", в случае, если корректное окно не

отображается на экране.

Время GMT

15.8

Неправильное отображение на

жидкокристаллическом дисплее

Произведите проверки по следующим пунктам.

1) Символ выводится на дисплей в обращенном виде, а весь экран является черным.

Проконсультируйтесь с дистрибьютором компании "Мицубиси", в случае, если имеет

место описанная выше ошибка. Поврежден дисплей контроллера серии α2.

2) На дисплей выводится неожиданная компоновка окна.

Если изображение на дисплее имеет неожиданный вид, пожалуйста, выполните

проверку следующих пунктов программы.

a) Настройте положение, которое занимает начало каждой функции, выводимой на

дисплей. Может оказаться, что для двух отдельных изображений имеется область,

где они накладываются друг на друга, что и вызывает нежелательный результат.

b) Символ не выводится на дисплей

- Проверьте, имеется ли состояние ВКЛЮЧЕН на входном штырьке

функционального блока дисплея.

- Проверьте, не имеется ли конфликтной ситуации между этим изображением, и

еще одним изображением дисплея.

RUS-122

содержание      ..     1      2      3
