СП РК 2.04-106-2012 ПРОЕКТИРОВАНИЕ ТЕПЛОВОЙ ЗАЩИТЫ ЗДАНИЙ (ҚР ЕЖ 2.04-106-2012)

СП РК 2.04-106-2012*

, (36)

*где А

t,ext

–

максимальная амплитуда температуры наружного воздуха в июле, °С,

принимаемая согласно таблице 3.17 СП РК 2.04-01

(Изм.ред. – Приказ КДСиЖКХ от

01.04.2019 г. №46-НҚ)

;

–

коэффициент поглощения солнечной радиации материалом наружной

поверхности ограждающей конструкции, принимаемый по Таблице 10;

–

соответственно максимальное и среднее значения суммарной солнечной

радиации (прямой и рассеянной), Вт/ м

, принимаемые согласно приложению Е: для

наружных стен - как для вертикальной поверхности западной ориентации, для покрытий -
как для горизонтальной поверхности;

–

то же, что и в формуле (35).

Таблица 10 – Коэффициент поглощения солнечной радиации материалом наружной

поверхности ограждающей конструкции

Материал наружной поверхности ограждающей

конструкции

Коэффициент поглощения

солнечной радиации

Алюминий

0,5

Асбестоцементные листы

0,65

Асфальтобетон

0,9

Бетоны

0,7

Дерево неокрашенное

0,6

Защитный слой рулонной кровли из светлого гравия

0,65

Кирпич глиняный красный

0,7

Кирпич силикатный

0,6

Облицовка природным камнем белым

0,45

Окраска силикатная темно-серая

0,7

Окраска известковая белая

0,3

Плитка облицовочная керамическая

0,8

Плитка облицовочная стеклянная синяя

0,6

Плитка облицовочная белая или палевая

0,45

Рубероид с песчаной посыпкой

0,9

Сталь листовая, окрашенная белой краской

0,45

Сталь листовая, окрашенная темно-красной краской

0,8

Сталь листовая, окрашенная зеленой краской

0,6

Сталь кровельная оцинкованная

0,65

Стекло облицовочное

0,7

Штукатурка известковая темно-серая или терракотовая

0,7

Штукатурка цементная светло-голубая

0,3

Штукатурка цементная темно-зеленая

0,6

Штукатурка цементная кремовая

0,4

СП РК 2.04-106-2012*

11.1.5 Расчетную амплитуду колебаний температуры внутренней поверхности

ограждающей конструкции

, °С, рассчитывают по формуле

, (37)

где

–

расчетная амплитуда колебаний температуры наружного воздуха, °С,

определяемая согласно п.11.1.4;

–

величина затухания расчетной амплитуды колебаний температуры наружного

воздуха

, в ограждающей конструкции, определяемая согласно п.11.1.3.

11.1.6 Для определения коэффициентов теплоусвоения наружной поверхности

отдельных слоев ограждающей конструкции следует предварительно вычислить тепловую
инерцию каждого слоя по формуле (40).

Коэффициент теплоусвоения наружной поверхности слоя , Вт/( м

·°С), с тепловой

инерцией

следует принимать равным расчетному коэффициенту теплоусвоения

материала этого слоя конструкции по Приложению А.

Коэффициент теплоусвоения наружной поверхности слоя

с тепловой инерцией

следует определять расчетом, начиная с первого слоя (считая от внутренней

поверхности ограждающей конструкции) следующим образом:

а) для первого слоя

–

по формуле

; (38)

б) для -го слоя

–

по формуле

, (39)

где

–

термические сопротивления соответственно первого и

-го слоев

ограждающей конструкции, м

·°С/ Вт, определяемые по формуле (6);

–

расчетные коэффициенты теплоусвоения материала соответственно первого

и -го слоев, Вт/( м

·°С), принимаемые по Приложению А;

–

то же, что и в формуле (8);

–

коэффициенты теплоусвоения наружной поверхности соответственно

первого, -го и

-го слоев ограждающей конструкции, Вт/( м

·°С).

11.1.7 Если

, то ограждающая конструкция удовлетворяет требованиям

норм по теплоустойчивости.

11.1.8 Значения коэффициентов теплопропускания

солнцезащитных устройств,

применяемых для окон и фонарей зданий в районах со среднемесячной температурой
июля 21 °С и выше, приведены в Таблице 11.

СП РК 2.04-106-2012*

11.1.9 Тепловую инерцию

ограждающей конструкции следует определять по

формуле

, (40)

где

, ....,

–

термические сопротивления отдельных слоев ограждающей

конструкции, м

·°С/Вт, определяемые. по формуле (6);

, ...,

–

расчетные коэффициенты теплоусвоения материала отдельных слоев

ограждающей конструкции, Вт/(м

·°С), принимаемые по Приложению А или по

результатам теплотехнических испытаний.

Таблица 11 –Коэффициент теплопропускания солнцезащитных устройств

Солнцезащитные устройства

Коэффициент

теплопропускания

солнцезащитных устройств

А. Наружные

Штора или маркиза из светлой ткани

0,15

Штора или маркиза из темной ткани

0,20

Ставни-жалюзи с деревянными пластинами

0,10/0,15

Шторы-жалюзи с металлическими пластинами

0,15/0,20

Б. Межстекольные (непроветриваемые)

Шторы-жалюзи с металлическими пластинами

0,30/0,35

Штора из светлой ткани

0,25

Штора из темной ткани

0,40

В. Внутренние

Шторы-жалюзи с металлическими пластинами

0,60/0,70

Штора из светлой ткани

0,40

Штора из темной ткани

0,80

Примечания
1 Коэффициенты теплопропускания: до черты

–

для солнцезащитных устройств с пластинами под

углом 45°, после черты - под углом 90° к плоскости проема.

2 Коэффициенты теплопропускания межстекольных солнцезащитных устройств с проветриваемым

межстекольным пространством следует принимать в 2 раза меньше.

11.2

Теплоустойчивость помещений в холодный период года

11.2.1 Теплоустойчивость помещений в холодный период года при наличии в здании

системы отопления с автоматическим регулированием температуры внутреннего воздуха
не нормируется.

11.2.2 Метод расчета теплоустойчивости помещений в холодный период года

состоит в следующем.

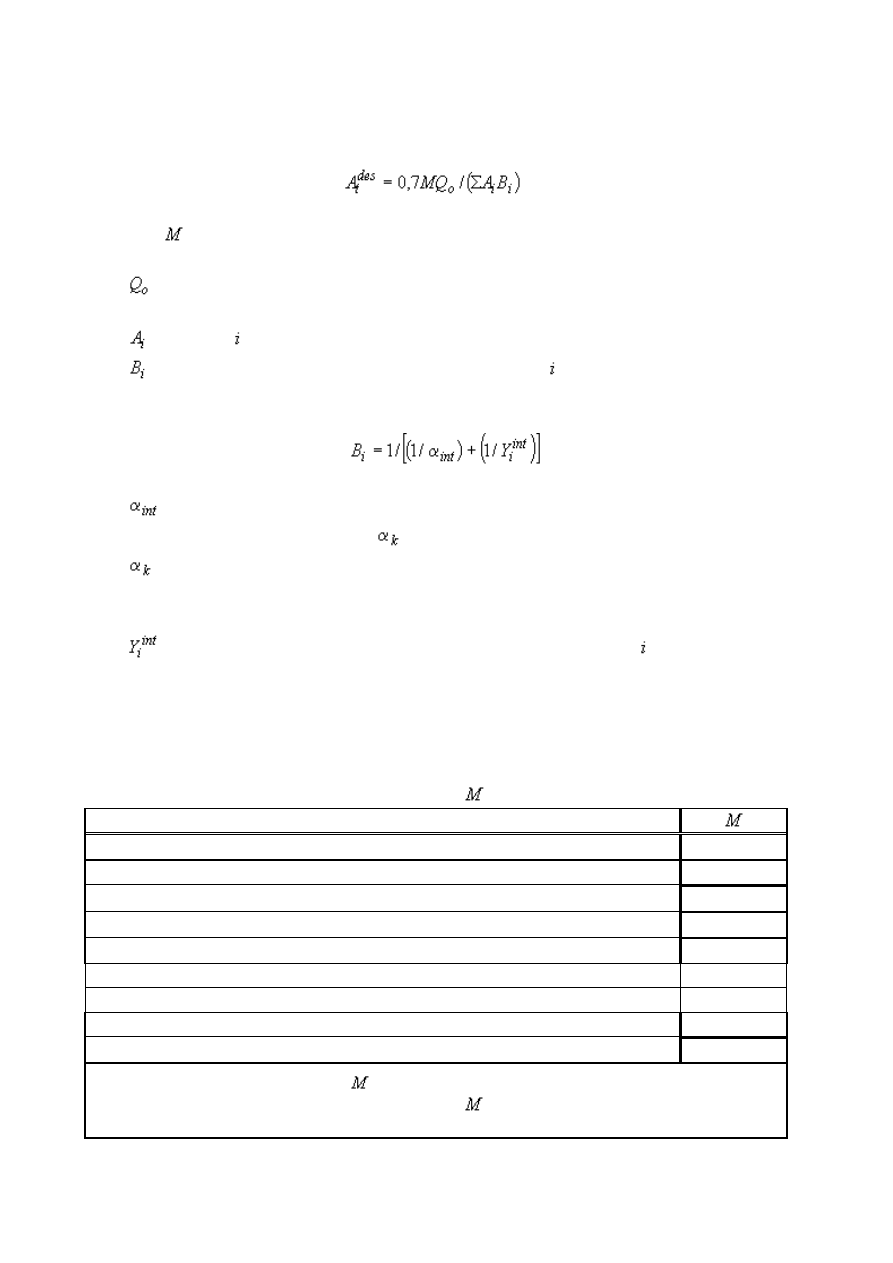

11.2.2.1 Расчетную амплитуду колебания результирующей температуры помещений

жилых и общественных зданий в холодный период года

, °С, следует определять по

СП РК 2.04-106-2012*

формуле

, (41)

где

–

коэффициент неравномерности теплоотдачи нагревательным прибором,

принимаемый по Таблице 12;

–

средняя теплоотдача отопительного прибора, Вт, равная теплопотерям данного

помещения, определяемым в соответствии с нормативными документами;

–

площадь -й ограждающей конструкции, м

;

–

коэффициент теплопоглощения поверхности

-го ограждения, Вт/(м

·°С),

определяемый по формуле

, (42)

–

коэффициент

теплоотдачи

внутренней

поверхности

ограждающей

конструкции, Вт/(м

·°С), равный 4,5+

;

–

коэффициент конвективного теплообмена внутренней поверхности, Вт/(м

·°С),

принимаемый равным для: внутреннего ограждения

–

1,2; окна

–

3,5; пола

–

1,5; потолка

–

3,5;

–

коэффициент теплоусвоения внутренней поверхности

-й ограждающей

конструкции, Bт/(м

·°C), определяемый по п.11.2.2.3.

Нумерация слоев в формуле (42) принята в направлении от внутренней к наружной

поверхности ограждения.

Таблица 12 –Коэффициент неравномерности теплоотдачи нагревательных

приборов

Тип отопления

Водяное отопление зданий с непрерывным обслуживанием

0,1

Паровое отопление или нетеплоемкими печами:

а) время подачи пара или топки печи

–

18 ч, перерыв

–

6 ч

0,8

б) время подачи пара или топки печи

–

12 ч, перерыв

–

12 ч

1,4

в) время подачи пара или топки печи

–

6 ч, перерыв

–

18 ч

2,2

Водяное отопление (время топки

–

6 ч)

1,5

Печное отопление теплоемкими печами при топке их 1 раз в сутки:

толщина стенок печи в 1/2 кирпича

От 0,4 до 0,9

толщина стенок печи в 1/4 кирпича

От 0,7 до 1,4

Примечание - Меньшие значения

соответствуют массивным печам, большие

–

менее массивным

легким печам. При топке печей 2 раза в сутки величину

следует уменьшать в 2,5-3 раза для печей со

стенками в 1/2 кирпича и в 2-2,3 раза

–

при 1/4 кирпича.

СП РК 2.04-106-2012*

При расчете

по формуле (41) для окон и остекленных наружных дверей следует

принимать величину

, (43)

где

–

сопротивление теплопередаче окна или двери, м

·°С/Вт.

11.2.2.2 Для определения коэффициентов теплоусвоения поверхности отдельных

слоев ограждающей конструкции следует предварительно вычислить тепловую инерцию

каждого слоя по формуле (40).

11.2.2.3 Коэффициент теплоусвоения внутренней поверхности ограждающей

конструкции

, Вт/(м

·°С), определяется следующим образом:

а) если первый (внутренний) слой ограждающей конструкции имеет тепловую

инерцию >1, то

; (44)

б) если

, но

, то коэффициент

следует

определять последовательно расчетом коэффициентов теплоусвоения внутренней
поверхности слоев конструкции, начиная с

слоя до первого следующим образом:

для

слоя

–

по формуле

; (45)

для -го слоя ( = -2, -3, ..., 1)

–

по формуле

. (46)

Коэффициент

принимается равным коэффициенту теплоусвоения поверхности

-го слоя

;

в) если для ограждающей конструкции, состоящей из слоев,

, то коэффициент

следует определять последовательно

расчетом коэффициентов

, ...,

для -го слоя

–

по формуле

; (47)

для -го слоя ( = -2, -3, ..., 1)

–

по формуле (46);

СП РК 2.04-106-2012*

г) для внутренних ограждающих конструкций величина

определяется как для

наружных ограждений, но принимается, что в середине ограждений

=0. Для

несимметричных ограждений их середину следует назначать по половине величины

всего ограждения;

д) при наличии в ограждающей конструкции воздушной прослойки коэффициент

теплоусвоения воздуха в ней принимается равным нулю.

В формулах (44) - (47) и неравенствах:

, ...,

–

тепловая инерция соответственно 1-го, 2-го, ...,

-го слоев

конструкции, определяемая по формуле (40);

, ...,

–

термические сопротивления, м

·°С/Вт, соответственно -го, ...,

-го и -го слоев конструкции, определяемые по формуле (8);

, ...,

–

расчетные коэффициенты теплоусвоения материала 1-го,...,

-го, ....,

-гo и -го слоев конструкции, Вт/(м

·°С), принимаемые по приложению А;

–

коэффициент теплоусвоения внутренней поверхности

-го слоя

конструкции, Вт/(м

·°С);

–

то же, что и в формуле (8).

11.2.2.4 Полученная

по

формуле

(41)

расчетная

амплитуда

колебаний

результирующей температуры помещения

должна быть меньше или равна

нормируемому значению

11.2.2.5 Выбор типа теплоаккумулирующего прибора по показателю затухания

тепловой волны в нем

производится по графикам рисунков 2

–

4 для различных

режимов его зарядки в зависимости от сочетания

, обеспечивая в

левом секторе от кривых условие

СП РК 2.04-106-2012*

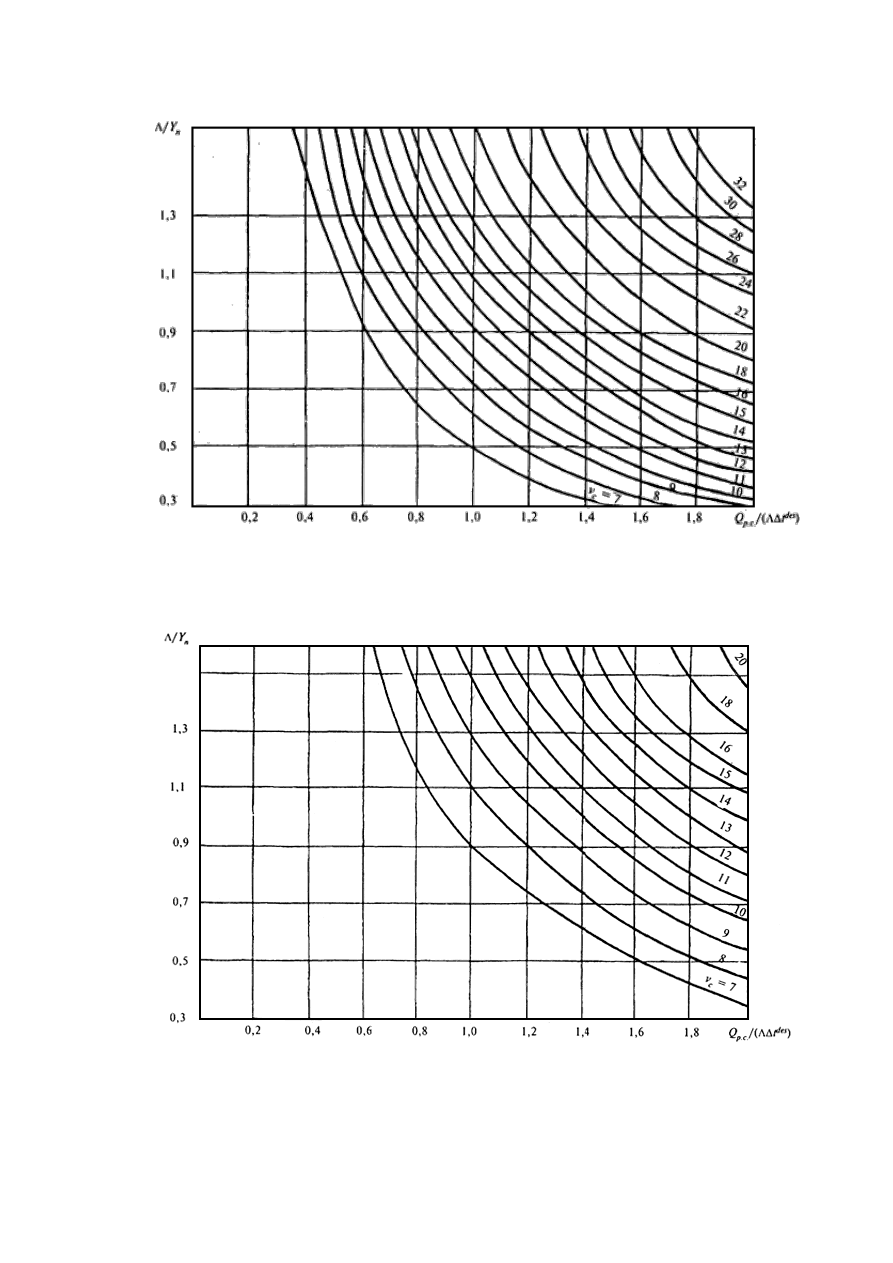

Рисунок 4 – График для подбора теплоаккумулирующих приборов

(продолжительность зарядки 6 + 2 ч дневной подразрядки)

Показатель

теплоусвоения

внутренних

поверхностей

помещения

теплоаккумуляционных слоев прибора

и показатель интенсивности конвективного

теплообмена в помещении определяются соответственно по формулам:

; (48)

, (49)

где

–

коэффициент теплоусвоения -й поверхности помещения, определяемый

согласно п.12.2.3, и теплоаккумулирующего прибора, Вт/(м

·°С), определяемый по

формуле

, (50)

–

термические сопротивления соответственно теплоизоляционного и

теплоаккумулирующего слоев прибора, м

·°С/Вт;

–

коэффициенты

теплоусвоения

материалов

соответственно

теплоизоляционного и теплоаккумулирующего слоев прибора, Вт/(м

·°С), принимаемые

по Приложению А или по результатам теплотехнических испытаний;

СП РК 2.04-106-2012*

–

коэффициент конвективного теплообмена -й поверхности помещения и

теплоаккумулирующего прибора с воздухом помещения, Вт/(м

·°С), принимаемый

равным для: наружного ограждения

–

3,1; внутреннего ограждения

–

1,2; окна

–

4,1; пола

–

1,5; потолка

–

3,5; теплоаккумулирующего прибора

–

5,6 при температуре его

поверхности 95 °С и 3,3

–

при 40 °С ;

–

площадь -й поверхности помещения и теплоаккумулирующего прибора, м

11.2.2.6 Мощность нагревательных элементов теплоаккумулирующего прибора

внепикового электроотопления определяется по формуле

, (51)

где

–

расчетные теплопотери помещения, Вт,

–

продолжительность зарядки теплоаккумулирующего прибора, ч.

11.2.2.7 В случае когда электротеплоаккумуляционная система отопления частично

покрывает теплопотери здания и является базовой частью комбинированной системы
отопления, установочную мощность дополнительных постоянно работающих приборов
системы отопления

следует определять по формуле

, (52)

где

–

то же, что и в п.11.2.2.6;

–

расчетные теплопотери помещения, Вт, при температуре наиболее холодной

пятидневки на 5°С выше указанной в [4].

11.2.2.8 Расчетную разность температур следует определять по формуле

, (53)

где

–

расчетные температуры соответственно внутреннего и наружного

воздуха, те же, что и в формуле (9).

ВОЗДУХОПРОНИЦАЕМОСТЬ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ И

ПОМЕЩЕНИЙ ЗДАНИЙ

12.1 Воздухоизоляционные свойства строительных материалов и конструкций

характеризуются сопротивлением их воздухопроницанию

, м

·ч·Па/кг, которое

должно быть не менее нормируемого сопротивления воздухопроницанию

Сопротивление воздухопроницанию многослойной ограждающей конструкции

СП РК 2.04-106-2012*

·ч·Па/кг, следует определять по формуле

, (54)

где

–

сопротивления воздухопроницанию отдельных слоев

ограждающей конструкции, м

·ч·Па/кг, принимаемые по Таблице 13.

Таблица 13 –Сопротивление воздухопроницанию материалов и конструкций

Материалы и конструкции

Толщина

слоя, мм

Сопротивление

воздухопроницанию

, м ·ч·Па/кг

Бетон сплошной (без швов)

100

19620

Газосиликат сплошной (без швов)

140

Известняк-ракушечник

500

Картон строительный (без швов)

1,3

Кирпичная кладка из сплошного кирпича на цементно-
песчаном растворе толщиной в 1 кирпич и более

250 и

более

Кирпичная кладка из сплошного кирпича на цементно-
песчаном растворе толщиной в полкирпича

120

Кирпичная кладка из сплошного кирпича на цементно-
шлаковом растворе толщиной в 1 кирпич и более

250 и

более

Кирпичная кладка из сплошного кирпича на цементно-
шлаковом растворе толщиной в полкир-пича

120

Кладка кирпича керамического пустотного на цементно-
песчаном растворе толщиной в полкирпи-ча

Кладка из легкобетонных камней на цементно-песчаном
растворе

400

Кладка из легкобетонных камней на цементно-шлаковом
растворе

400

Листы асбестоцементные с заделкой швов

196

Обои бумажные обычные

Обшивка из обрезных досок, соединенных впритык или
вчетверть

20-25

0,1

Обшивка из обрезных досок, соединенных в шпунт

20-25

1,5

Обшивка из досок двойная с прокладкой между обшивками
строительной бумаги

Обшивка из фибролита или из древесно-волокнистых
бесцементных мягких плит с заделкой швов

15-70

2,5

Обшивка из фибролита или из древесно-волокнистых
бесцементных мягких плит без заделки швов

15-70

0,5

СП РК 2.04-106-2012*

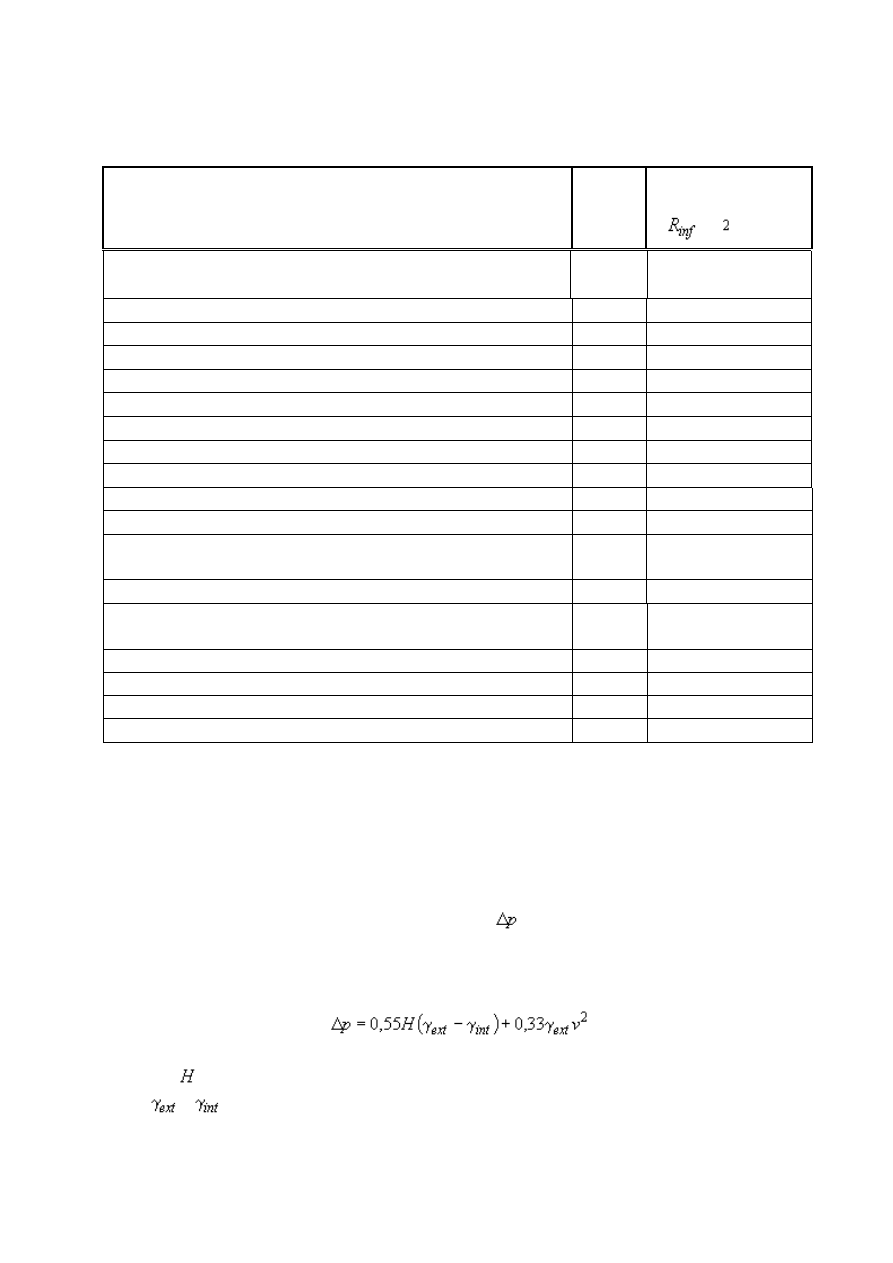

Таблица 13 –Сопротивление воздухопроницанию материалов и конструкций

(продолжение)

Материалы и конструкции

Толщина

слоя, мм

Сопротивление

воздухопроницанию

, м ·ч·Па/кг

Обшивка из жестких древесно-волокнистых листов с заделкой
швов

3,3

Обшивка из гипсовой сухой штукатурки с заделкой швов

Пенобетон автоклавный (без швов)

100

1960

Пенобетон неавтоклавный

100

196

Пенополистирол

50-100

Пеностекло сплошное (без швов)

120

>2000

Плиты минераловатные жесткие

Рубероид

1,5

Воздухонепроницаем

Толь

1,5

490

Фанера клееная (без швов)

3-4

2940

Шлакобетон сплошной (без швов)

100

Штукатурка цементно-песчаным раствором по каменной или
кирпичной кладке

373

Штукатурка известковая по каменной или кирпичной кладке

142

Штукатурка известково-гипсовая по дереву (по драни)

Керамзитобетон плотностью 900 кг/ м

250-400

13-17

То же, 1000 кг/ м

250-400

53-80

Тоже, 1100-1300 кг/ м

250-450

390-590

Шлакопемзобетон плотностью 1500 кг/м

250-400

0,3

Сопротивление воздухопроницанию заполнений светопроемов следует определять

согласно п.п.12.3, 12.4 и сравнивать со значениями, полученными в результате
сертификационных испытаний.

12.2 Проверка

ограждающих

конструкций

на

соответствие

требованиям

СН РК 2.04-03 по сопротивлению воздухопроницанию осуществляется следующим
образом.

Определяют разность давлений воздуха

, Па, на наружной и внутренней

поверхностях заполнения оконного проема на уровне пола первого надземного этажа
проектируемого здания по формуле

, (55)

где

–

высота здания (от уровня пола первого этажа до верха вытяжной шахты), м;

–

удельный вес соответственно наружного и внутреннего воздуха, Н/ м

определяемый по формулам:

СП РК 2.04-106-2012*

; (56)

, (57)

–

расчетная температура наружного воздуха, °С, принимаемая согласно п.5.1;

–

расчетная температура внутреннего воздуха, °С, принимаемая согласно п.5.2;

–

максимальная из средних скоростей ветра по румбам за январь, повторяемость

которых составляет 16% и более (установленная при стандартной высоте 10 м).

Определяют нормируемое сопротивление воздухопроницанию ограждающих

конструкций

, м

·ч·Па/кг, за исключением заполнений световых проемов, по

формуле:

, (58)

где

- то же, что и в формуле (55);

- нормируемая воздухопроницаемость ограждающих конструкций, кг/(м

·ч).

12.3 Нормируемое

сопротивление

воздухопроницанию

светопрозрачных

конструкций

, м

·ч/кг, определяют по формуле

, (59)

где

–

нормируемая воздухопроницаемость светопрозрачной конструкции,

кг/(м

·ч), принимаемая при

=10 Па;

–

то же, что и в формуле (55);

=10 Па

–

разность давления воздуха на наружной и внутренней поверхностях

светопрозрачной конструкции, при которой определяется воздухопроницаемость
сертифицируемого образца.

12.4 Сопротивление

воздухопроницанию выбранного типа светопрозрачной

конструкции

, м

·ч/кг определяют по формуле

, (60)

где

–

воздухопроницаемость светопрозрачной конструкции, кг/( м

·ч), при

=10 Па, полученная в результате сертификационных испытаний;

–

показатель режима фильтрации светопрозрачной конструкции, полученный в

результате сертификационных испытаний.

12.5 В случае

выбранная светопрозрачная конструкция удовлетворяет

СП РК 2.04-106-2012*

требованиям [3] по сопротивлению воздухопроницанию.

В случае

необходимо заменить светопрозрачную конструкцию и

проводить расчеты по формуле (60) до удовлетворения требований СН РК 2.04-03.

РАСЧЕТ СОПРОТИВЛЕНИЯ ПАРОПРОНИЦАНИЮ ОГРАЖДАЮЩИХ

КОНСТРУКЦИЙ (ЗАЩИТА ОТ ВЛАГИ)

13.1 Расчет нормируемого сопротивления паропроницанию ограждающей конструк-

ции (в пределах от внутренней поверхности до плоскости возможной конденсации)
производят с учетом следующих требований.

13.2 Парциальное давление насыщенного водяного пара

, Па,

принимают:

- для помещений без агрессивной среды

–

по Таблицам C.1 и С.2, с агрессивной

средой

–

по Таблице Г.3 Приложения Г;

- по температуре в плоскости возможной конденсации

, определяемой при

средней температуре наружного воздуха соответственно холодного, переходного, теплого
периодов и периода месяцев с отрицательными средними месячными температурами по
формуле

, (61)

где

–

то же, что и в п.5.2.2;

–

то же, что и в п.9.1.2;

–

средняя температура наружного воздуха

-го периода, °С, определяемая по

формуле

, (62)

где

–

средняя месячная температура воздуха -го месяца, °С;

–

число месяцев -го периода;

–

термическое сопротивление слоя ограждающей конструкции от внутренней

поверхности до плоскости возможной конденсации, м

·°C/Bт,

–

сопротивление теплопередаче ограждающей конструкции, м

·°С/Вт.

Парциальное давление водяного пара

в помещениях с

агрессивной средой обозначают соответственно:

13.3 Значения парциального давления водяного пара

, Па, над насыщенными

растворами солей для температур 10 - 30°С принимают по Таблице Г.3 Приложения Г; для
температур ниже 10°С они могут быть определены по формуле

СП РК 2.04-106-2012*

, (63)

где

–

парциальное давление насыщенного водяного пара, Па, принимается по

температуре в плоскости возможной конденсации по Таблицам Г.1 и Г.2 Приложения Г;

–

относительная влажность воздуха над насыщенным водным раствором соли, %,

при =20°С , принимается по Таблице Г.3 Приложения Г.

13.4 Парциальное давление водяного пара

, в плоскости возможной конденсации

наружных стен из керамзитобетона на керамзитовом песке (

=1200 кг/ м

), содержащем

соли NaCI, KCl, MgCl

или их смеси, а также расстояние до плоскости конденсации от

внутренней поверхности стены

в указанных стенах следует определять соответственно

по формулам:

при =1, 2, 3, 0; (64)

, (65)

где

–

относительная влажность воздуха в порах материала ограждающей

конструкции, %, определяемая в соответствии с п.13.3;

–

толщина утеплителя, м.

Индексы =1, 2, 3, 0 относятся соответственно к холодному, переходному, теплому

периодам и периоду месяцев с отрицательными средними месячными температурами.

13.5 Сопротивление паропроницанию

, м

·ч·Па/мг, однослойной или отдельного

слоя многослойной ограждающей конструкции следует определять по формуле

, (66)

где

–

толщина слоя ограждающей конструкции, м;

–

расчетный коэффициент паропроницаемости материала слоя ограждающей

конструкции, мг/(м·ч·Па), принимаемый по Приложению А.

Сопротивление паропроницанию многослойной ограждающей конструкции (или ее

части) равно сумме сопротивлений паропроницанию составляющих ее слоев.

Сопротивление паропроницанию

листовых материалов и тонких слоев

пароизоляции следует принимать по Приложению Ж.

Примечания
1 Сопротивление паропроницанию воздушных прослоек в ограждающих конструкциях следует

принимать равным нулю независимо от расположения и толщины этих прослоек.

2 Для обеспечения нормируемого сопротивления паропроницанию

ограждающей конструкции

следует определять сопротивление паропроницанию

конструкции в пределах от внутренней

поверхности до плоскости возможной конденсации.

СП РК 2.04-106-2012*

3 В помещениях с влажным или мокрым режимом следует предусматривать пароизоляцию

теплоизолирующих  уплотнителей  сопряжений  элементов  ограждающих  конструкций  (мест  примыкания
заполнений  проемов  к  стенам  и  т.п.)  со  стороны  помещений;  сопротивление  паропроницанию  в  местах
таких  сопряжений  проверяется  из  условия  ограничения  накопления  влаги  в  сопряжениях  за  период  с
отрицательными  средними  месячными  температурами  наружного  воздуха  на  основании  расчета
температурного и влажностного полей.

13.6 Значения температуры в плоскости возможной конденсации следует определять

по формуле

, (67)

где

–

расчетные температуры соответственно внутреннего и наружного

воздуха (среднесезонная или средняя за период влагонакопления), °С;

–

сопротивление теплопередаче ограждающей конструкции, м

·°С/Вт;

где

–

то же, что и в п.9.1.2;

–

сумма термических сопротивлений слоев конструкции, расположенных между

внутренней поверхностью и плоскостью возможной конденсации, м

·°С/Вт.

При расчете величин

расчетные коэффициенты теплопроводности

материалов слоев ограждающей конструкции зданий с агрессивной средой могут быть
приняты по Приложению А при соответствующих условиях эксплуатации.

13.7 Для стен промышленных зданий, подверженных воздействию высокоактивных

в гигроскопическом отношении аэрозолей (

60%) расчет по формулам (12)-(16)

выполнять не следует. Защиту от увлажнения таких стен с внутренней стороны следует
производить

без

расчета

как

от

непосредственного

воздействия

раствора

соответствующего аэрозоля.

13.8 Независимо

от

результатов

расчета

нормируемые

сопротивления

паропроницанию

(в пределах от внутренней поверхности до плоскости

возможной конденсации) во всех случаях должны приниматься не более 5 м

·ч·Па/мг.

РАСЧЕТ ТЕПЛОУСВОЕНИЯ ПОВЕРХНОСТИ ПОЛОВ

14.1 Теплоусвоение

полов

зданий

должно

соответствовать

требованиям

СН РК 2.04-03. Расчетный показатель теплоусвоения поверхности пола

, Bт/(м

·°C),

определяется следующим образом:

а) если покрытие пола (первый слой конструкции пола) имеет тепловую инерцию

, то показатель теплоусвоения поверхности пола следует определять по

формуле

СП РК 2.04-106-2012*

; (68)

б) если первые

слоев конструкции пола (

) имеют суммарную тепловую

инерцию

но

тепловая

инерция

(

)

слоев

, то показатель теплоусвоения поверхности пола

, следует

определять последовательно расчетом показателей теплоусвоения поверхностей слоев
конструкции, начиная с -го до 1-го:

для -го слоя

–

по формуле

; (69)

для -го слоя ( = -1; -2; , ...; 1)

–

по формуле

. (70)

Показатель теплоусвоения поверхности пола

принимается равным показателю

теплоусвоения поверхности 1-го слоя .

В формулах (68)-(70) и неравенствах:

, ...,

–

тепловая инерция соответственно 1-го, 2-гo, ..., (

)-го слоев

конструкции пола, определяемая согласно п.11.1.9;

–

термические сопротивления, м

·°С/Вт, соответственно -го и

-го слоев

конструкции пола, определяемые по формуле (6);

–

расчетные коэффициенты теплоусвоения материала соответственно

1-го,

-го,

-го, (

)-го слоев конструкции пола, Bт/(м

·°C), принимаемые по

результатам теплотехнических испытаний или по Приложению А;

–

показатель теплоусвоения поверхности (

)-го слоя конструкции пола, Вт/

(м ·°С).

14.2 Если расчетная величина

показателя теплоусвоения поверхности пола

окажется не более нормативной величины

, то этот пол удовлетворяет требованиям в

отношении теплоусвоения; если

, то следует взять другую конструкцию пола

или изменить толщины некоторых его слоев до удовлетворения требованиям

14.3 Теплотехническая характеристика пола в местах отдыха животных при

содержании их без подстилки определяется вычисляемым показателем теплоусвоения

поверхности пола

, который должен быть не более нормируемой величины,

принимаемой равной: для крупного рогатого скота молочного направления и молодняка
до четырехмесячного возраста (крупного рогатого скота и свиней)

–

12,5 Вт/(м

·°С); для

СП РК 2.04-106-2012 ПРОЕКТИРОВАНИЕ ТЕПЛОВОЙ ЗАЩИТЫ ЗДАНИЙ (ҚР ЕЖ 2.04-106-2012) - 8
