Huolto

Akun tietotarra

Akun lataaminen

VAROITUS - Akun

■ Esimerkki

Autossasi on kalsium-pohjainen,

lataaminen

huoltovapaa akku.

Kun lataat akkua, noudata seu-

• Lataa akkua pienellä virralla (yllä-

raavia varotoimenpiteitä:

pitolataus) 10 tunnin ajan, jos se

• Irrota akku autosta ja sijoita

on tyhjentynyt nopeasti esimerkiksi

ajovalojen jäätyä päälle.

se hyvin tuuletettuun tilaan.

• Jos akku tyhjentyy vähitellen ajon

• Älä päästä savukkeita, kipinä-

tai avotulilähteitä akun lähelle.

aikana, suuren virrankulutuksen

takia, käytä 20-30 A latausvirtaa

• Valvo akkua sen latautuessa

kahden tunnin ajan.

ja pysäytä lataus tai pienennä

latausvirtaa, jos akku alkaa

OUM074113L

rajusti kaasuuntua

(kiehua)

tai jos akkunesteen lämpötila

❈ Todellinen

akkutarravoi

poiketa kuvassa

ylittää 49 °C.

näkyvästä.

• Käytä suojalaseja, kun tar-

1. AGM90L-DIN

: Kian mallinimi

kastat akkua sen latauksen

akulle

aikana.

2. 90Ah(20HR) : nimelliskapasiteetti

(Jatkuu)

(ampeeritunteina)

3. 170RC : nimellinen varastointika-

pasiteetti (minuutteina)

4. 12V : nimellisjännite

5. 850CCA (SAE) : SAE:n mukaisen

kylmätestin virta ampeereina

6. 680A: EN:n mukaisen kylmätestin

virta ampeereina

7

49

Huolto

Kohteiden ohjelmoiminen

(Jatkuu)

VAROITUS

uudelleen

• Irrota akkulaturi seuraavassa

• Ennen kuin aloitat huoltotoi-

Jotkut laitteet on ohjelmoitava uudel-

järjestyksessä.

menpiteitä tai akun lataamis-

leen toimintaan akun tyhjentymisen

1. Sammuta akkulaturin pää-

ta, kytke kaikki sähkölaitteet

tai irrottamisen jälkeen.

kytkin.

pois päältä ja sammuta moot-

• kertapainalluksella sulkeutuva/

2. Irrota negatiivinen liitin akun

tori.

avautuva ikkuna

negatiivisesta navasta.

• Akun irrotuksessa negatii-

• kattoluukku

3. Irrota positiivinen liitin akun

vinen kaapeli on irrotettava

positiivisesta navasta.

ensin ja asennuksessa se on

• ajotietokone

kiinnitettävä viimeisenä.

• ilmastointilaite

• Suosittelemme, että akkuun

• kuljettajan istuimen asentomuisti

liittyvät toimenpiteet tehdään

• audiojärjestelmä

ammattihuollossa. Suositte-

lemme käyntiä valtuutetulla

Kia-jälleenmyyjällä tai huollon

yhteistyökumppanilla.

HUOMIO

• Pidä akku kaukana vedestä ja

kaikenlaisista nesteistä.

• Käytä turvallisuussyistä am-

mattihuollon varaosia. Suosit-

telemme käyntiä valtuutetulla

KIA-jälleenmyyjällä tai huollon

yhteistyökumppanilla.

7

50

Huolto

RENKAAT JA VANTEET

Renkaiden huolenpito

VAROITUS - Renkaan

Renkaat on pidettävä suositelluissa

liian alhainen paine

rengaspaineissa, niiden kuormara-

Liiallinen paineen putoaminen

joituksia ei saa ylittää ja auton pai-

nojakauman on oltava määräysten

(0,7 baria tai enemmän) voi

johtaa voimakkaaseen lämmön

mukainen, jotta renkaiden ikä, turval-

lisuus ja polttoainetalous säilyisivät

muodostumiseen. Seurauksena

voi olla renkaan irtoaminen van-

hyvinä.

teelta, pintakuvioinnin vahin-

goittuminen tai muu rengasva-

Suositellut rengaspaineet

hinko, joka voi johtaa auton hal-

kylminä

ODE086006L

linnan menettämiseen, josta voi

seurata vakavia tai hengenvaa-

Kaikki rengaspaineet

(mukaan lu-

Kaikki tekniset tiedot

(koot ja pai-

rallisia vammoja. Tämä riski on

kien vararengas) tulee tarkastaa

neet) voit löytää autoon kiinnitetystä

suurempi helteillä ja ajettaessa

renkaiden ollessa kylminä. Rengas

tarrasta.

jatkuvasti kovalla nopeudella.

on kylmä, kun autolla ei ole ajettu

ollenkaan viimeisten 3 tunnin aikana

tai sillä on ajettu korkeintaan 1,6 km.

Suositeltuja paineita tulee ylläpitää,

jotta saavutettaisiin mahdollisimman

hyvä ajomukavuus ja ajettavuus

sekä mahdollisimman alhainen ren-

kaiden kuluminen.

Tarkista rengaspainesuositukset

luvun 8 kohdasta Renkaat ja vanteet.

7

51

Huolto

HUOMIO

HUOMIO

HUOMIO - Rengaspaine

• Renkaat saattavat kulua en-

• Lämpimien renkaiden rengas-

Huomioi aina seuraavat ohjeet:

nenaikaisesti, auton ohjat-

paine on yleensä

0,28-0,41

• Tarkista rengaspaineet kyl-

tavuus saattaa heikentyä ja

baaria

(28-41 kPa,

4-6 psi)

mistä renkaista. Rengas on

polttoaineenkulutus kasvaa,

korkeampi kuin kylmiä renkai-

kylmä, kun auto on ollut pai-

ta koskeva ohjearvo. Älä pääs-

kallaan vähintään

3 tunnin

jos rengaspaineet ovat liian

tä ilmaa lämpimistä renkaista

ajan tai sillä on ajettu korkein-

matalat. Vannerikot ovat myös

säätääksesi renkaiden painet-

taan 1,6 km.

mahdollisia. Pidä aina oikeat

ta. Muuten renkaista tulee ali-

rengaspaineet. Jos johonkin

• Tarkasta varapyörän rengas-

paineiset.

renkaaseen on usein lisättä-

paine aina, kun tarkastat mui-

vä ilmaa, tarkistuta järjestel-

• Asenna venttiilinhatut takaisin

den pyörien rengaspaineet.

paikoilleen. Jos venttiilikork-

mä ammattihuollossa. Suosit-

• Älä ylitä auton painorajoituk-

kia ei ole kiinnitetty, likaa tai

telemme käyntiä valtuutetulla

sia. Varo, ettet ylikuormita au-

kosteutta saattaa kulkeutua

KIA-jälleenmyyjällä tai huollon

tosi tavaratelinettä, mikäli sel-

venttiilin sisään aiheuttaen

yhteistyökumppanilla.

lainen on varusteena.

ilmavuotoa. Jos venttiilikork-

• Liiallinen täyttäminen aiheut-

• Vanhojen ja kuluneiden ren-

ki on kadonnut, asenna uusi

taa ajossa värinää ja liiallista

kaiden käyttö saattaa johtaa

mahdollisimman pian.

renkaan kulutuspinnan keski-

onnettomuuteen. Jos kulutus-

pinta on kulunut epätasaisesti

osan kulumista sekä lisää lii-

kenneonnettomuuksien riskiä.

tai renkaasi ovat vahingoittu-

VAROITUS - Renkaan

neet, vaihda ne uusiin.

täyttäminen

Liiallinen tai liian vähäinen täyt-

täminen lyhentää renkaan käyt-

Rengaspaineiden

töikää, huonontaa auton käyt-

tarkastaminen

täytymistä ja voi johtaa renkaan

odottamattomaan rikkoutumi-

Tarkasta renkaasi kerran kuussa tai

seen. Tästä voi seurata auton

useammin.

hallinnan menetys ja mahdolli-

Tarkasta myös vararenkaan rengas-

sia henkilövahinkoja.

paine.

7

52

Huolto

Täysikokoisella varapyörällä (vain autot, joissa ei

✽ HUOMAUTUS

Pyöränkulmat ja renkaan

ole rengaspaineiden valvontajärjestelmää)

tasapainotus

Kiertovaihda epäsymmetrisesti

kuvioidut renkaat ainoastaan edestä

Autosi vanteet ovat huolellisesti

taakse, älä oikealta vasemmalle.

suunnatut ja tasapainotetut tehtaal-

la, jotta renkaiden kulutuskestävyys

ja suorituskyky olisi mahdollisimman

VAROITUS

hyvä.

• Älä käytä pienikokoista va-

CBGQ0706

Useimmiten pyöränkulmia ei tarvitse

rapyörää

(mikäli varusteena)

Ilman varapyörää

säätää uudelleen. Kuitenkin jos epä-

pyörän kiertovaihdossa.

tasaista renkaan kulumista ilmenee

• Älä sekoita missään tapauk-

tai auto puoltaa suuntaan tai toiseen,

sessa keskenään vyö- ja ris-

pyöränkulmien säätö saattaa olla tar-

tikudosrenkaita. Tämä voi ai-

peen.

heuttaa auton epätavallista

Jos havaitset värinää ajaessasi ta-

käyttäytymistä, joka voi johtaa

saisella tiellä, vanteidesi tasapaino-

ainevahinkoihin tai vakaviin ja

tus on ehkä suoritettava uudelleen.

S2BLA790A

jopa hengenvaarallisiin louk-

Renkaat, joilla on määrätty pyörintäsuunta

kaantumisiin.

(jos varusteena)

HUOMIO

Vääränlaisten tasapainotus-

painojen käyttäminen saattaa

vahingoittaa kevytmetallivantei-

ta. Käytä hyväksyttyjä vanne-

painoja.

CBGQ0707A

Levyjarrujen jarrupalojen kulunei-

suus tulee tarkastaa aina kiertovaih-

tojen yhteydessä.

7

54

Huolto

Renkaan vaihtaminen

✽ HUOMAUTUS

VAROITUS - Renkaiden

Kun vaihdat renkaita, suosittelem-

vaihtaminen

me käyttämään ajoneuvon alkupe-

Pienentääksesi rengasrikon tai

räisrenkaita.

Jos näin ei tehdä, se heikentää suori-

auton hallinnan menetyksen

aiheuttaman onnettomuuden

tuskykyä ja ajettavuutta.

vakavan tai hengenvaarallisen

loukkaantumisen riskiä, toimi

HUOMIO

seuraavasti:

Pyöränvaihdon jälkeen muista

• Vaihda renkaat uusiin, jos ne

tarkistaa ja jälkikiristää pyörän-

ovat kuluneet epätasaisesti tai

pultit noin 50 km:n ajon jälkeen ja

liikaa tai ne ovat vahingoit-

tehdä uusi tarkistus 1 000 km:n

tuneet. Kuluneet renkaat voi-

OUM076204L

ajon jälkeen. Jos ohjauspyörä

vat heikentää jarrutustehoa,

Jos rengas on kulunut tasaisesti,

ravistaa tai auto tärisee ajon

ohjattavuutta ja pito-ominai-

kulumisilmaisin (A) ilmestyy yhtenäi-

aikana, renkaat ovat epätasa-

suuksia.

senä nauhana kulutuspinnan poikki.

painossa. Rengas pitää tasapai-

• Älä aja autoa liian suurilla tai

Tämä näyttää, että renkaassa on

nottaa. Jos ongelma ei ratkea,

pienillä rengaspaineilla. Tämä

jäljellä alle

1,6 mm kulutuspintaa.

ota yhteyttä ammattihuoltoon.

voi johtaa renkaan epätasai-

Kun näin tapahtuu, vaihda rengas

Suosittelemme käyntiä valtuu-

seen kulumiseen tai rengas-

uuteen.

tetulla KIA-jälleenmyyjällä tai

rikkoon.

huollon yhteistyökumppanilla.

Älä odota, että nauha ilmestyy koko

• Kun vaihdat renkaita, älä kos-

kulutuspinnan poikki ennen renkaan

kaan asenna sekä vyö- että

vaihtamista.

ristikudosrenkaita samaan

autoon. Sinun on vaihdettava

kaikki renkaat (myös vararen-

gas), jos siirryt käyttämään

ristikudosrenkaita vyören-

kaista.

(Jatkuu)

7

55

Huolto

Tilapäiskäyttöön tarkoitetun

Vanteen vaihtaminen

(Jatkuu)

varapyörän renkaan vaihtaminen

Jos jostain syystä vaihdat metalliset

• Muiden kuin suositeltujen

(jos varusteena)

vanteet, varmista, että uudet vanteet

rengas- ja pyöräkokojen käyt-

Pienellä vararenkaalla on lyhyem-

ovat läpimitaltaan, leveydeltään ja

täminen saattaa vaikuttaa

pi käyttöikä kuin normaalikokoisella

vanteen keskiösyvyydeltään saman-

ajo-ominaisuuksiin ja huo-

renkaalla. Vaihda se, kun näet kulu-

laiset kuin alkuperäiset tehdasvan-

nontaa auton hallintaa, mikä

misilmaisimen palkit renkaan kulu-

teet.

saattaa johtaa vakavaan on-

tuspinnalla. Pienen vararenkaan on

nettomuuteen.

oltava samankokoinen ja -laatuinen

• Vanteet, jotka eivät täytä Kian

kuin alkuperäinen ja se tulisi asentaa

VAROITUS

määräyksiä, eivät välttämättä

samalle pienen varapyörän vanteelle.

Pyörä, joka ei ole oikean kokoi-

kiinnity hyvin ja voivat vahin-

Pientä vararengasta ei ole tarkoitettu

nen, voi vaikuttaa heikentäväs-

goittaa ajoneuvoa tai aiheut-

asennettavaksi normaalikokoiselle

ti vanteen/renkaan ja laakerin

taa ajoneuvon epätavallista

vanteelle, eikä pienen varapyörän

käyttöikään, jarrutus- ja pysäh-

käyttäytymistä ja huonoa hal-

vannetta ole suunniteltu normaaliko-

tymiskykyyn, ajo-ominaisuuk-

littavuutta.

koisen renkaan asentamiselle.

siin, maavaraan, renkaan ja

• Lukkiutumattoman jarrujärjes-

lokasuojan väliseen etäisyy-

telmän (ABS) toiminta perus-

teen, lumiketjun liikkumavaraan,

tuu pyörien pyörintänopeuk-

nopeus- ja matkamittarin kalib-

sien vertailuun. Renkaan koko

rointiin, ajovalojen korkeussää-

vaikuttaa pyörän pyörimisno-

töön ja puskurin korkeuteen.

peuteen. Kun vaihdat renkaita,

kaikkien neljän renkaan on ol-

tava samaa kokoa kuin auton

alkuperäisrenkaat. Erikokois-

ten renkaiden käyttäminen voi

aiheuttaa ABS- ja ESC-järjes-

telmän epäsäännöllistä toimi-

vuutta.

7

56

Huolto

Renkaan pito

Renkaan huolto

Renkaan sivupinnan

merkinnät

Renkaan pito saattaa heikentyä ku-

Oikean rengaspaineen lisäksi vir-

luneilla tai vääräpaineisilla renkailla

heettömät pyöränkulmat auttavat eh-

ajettaessa tai liukkaiden olosuhtei-

käisemään renkaan kulumista. Jos

den vallitessa. Renkaat tulisi vaihtaa,

havaitset epätasaista renkaan kulu-

kun kulumisilmaisimet ilmestyvät ku-

mista, tarkastuta pyöränkulmat am-

lutuspinnalle. Hidasta vauhtia, jos

mattihuollossa. Suosittelemme käyn-

tiellä on vettä, lunta tai jäätä, pienen-

tiä valtuutetulla KIA-jälleenmyyjällä

tääksesi auton hallinnan menettämi-

tai huollon yhteistyökumppanilla.

sen riskiä.

Jos aiot vaihtaa uudet renkaat, var-

mista niiden tasapainotus. Tämä pa-

rantaa ajomukavuutta ja renkaan ku-

lutuskestävyyttä. Lisäksi rengas tulisi

aina tasapainottaa uudelleen, jos se

OJF085008L

poistetaan vanteelta.

Näiden tietojen avulla rengas voi-

daan tunnistaa ja siitä saadaan sel-

ville renkaan keskeiset ominaisuudet

sekä turvastandardin mukainen val-

mistenumero

(TIN). Valmistenume-

ron avulla rengas voidaan tunnistaa

mahdollisen takaisinkutsun varalta.

7

57

Huolto

VAROITUS - Renkaan ikä

Renkaan nopeusluokat

3. Renkaan iän tarkastaminen

Renkaiden toiminta heikkenee

Alla oleva taulukko erittelee erilaisia,

(TIN : valmistenumero)

ajan myötä, vaikka niitä ei edes

nykyisin käytössä olevia henkilöau-

Rengas, joka on yli 6 vuotta vanha

käytettäisi.

torenkaiden nopeusluokkia. Nope-

valmistuspäivästä, tulee korva-

Riippumatta jäljellä olevasta

usluokka on osa renkaan sivussa

ta uudella

(myös vararengas). Voit

kulutuspinnasta suosittelem-

olevaa kokomerkintää. Se ilmaisee

löytää valmistuspäivämäärän ren-

me, että renkaat vaihdetaan 6

renkaan suurimman turvallisen käyt-

kaan sivun (mahdollisesti sisäpuo-

vuoden välein normaalikäytös-

tönopeuden.

lelta) DOT-merkinnästä. Renkaan

sä. Helteiden aiheuttama läm-

DOT-merkintä sisältää numerosar-

mön nousu tai jatkuva auton

jan, jossa on sekä numeroita että kir-

kuormittaminen voi kiihdyttää

jaimia. Valmistuspäivämäärä selviää

Nopeusluokitus

Enimmäisnopeus

ikääntymistä. Näiden varoitus-

neljästä viimeisestä DOT-merkinnän

ten noudattamatta jättäminen

numerosta.

voi aiheuttaa äkillisiä rengasrik-

S

180 km/h

koja, jotka voivat johtaa hallin-

T

190 km/h

DOT: XXXX XXXX OOOO

nan menettämisiin ja vakaviin

H

210 km/h

onnettomuuksiin, joihin voi liit-

DOT-merkinnän alkuosa tarkoittaa

V

240 km/h

tyä vakavia tai hengenvaaralli-

tehtaan koodinumeroa, renkaan

W

270 km/h

sia loukkaantumisia.

kokoa ja kulutuspinnan kuviointia.

Y

300 km/h

Neljä viimeistä numeroa osoittaa val-

mistusviikon ja -vuoden.

Esimerkiksi:

”DOT XXXX XXXX 1619” -merkinnän

mukaan rengas on valmistettu 16.

viikolla vuonna 2019.

7

59

Huolto

Traction - Pito (AA, A, B ja C)

Matalan profiilisuhteen rengas

Pitokykyluokitukset parhaasta hei-

VAROITUS

(jos varusteena)

koimpaan ovat AA, A, B ja C. Luo-

Tämän auton renkaille myönne-

Matalan profiilisuhteen renkaat, joi-

kitus kuvaa testattavilla renkailla

tyt pitoarvot pohjautuvat suoran

den profiilisuhde on alle 50, on tar-

varustetun auton pysähtymiskykyä

ajon jarrutuskokeisiin, joihin ei

koitettu antamaan autolle urheilulli-

valvotuissa olosuhteissa asfaltti- ja

sisälly kiihdytyksiä, kaarreajoa,

nen ulkonäkö.

betonipäällysteisellä tiellä. C:llä mer-

vesiliirtoa tai maksimipidon

Koska matalan profiilisuhteen ren-

kityssä renkaassa on huono pitokyky.

testejä.

kaat on optimoitu käsittely- ja jar-

rutusominaisuuksia varten, niillä

Lämpötila - A, B ja C

ajaminen voi olla epämukavampaa

VAROITUS - Renkaan

ja meluisampaa kuin tavallisilla ren-

Lämpötila-arvoja ovat A

(korkein),

lämpötila

kailla.

B ja C. Ne kuvaavat renkaan kykyä

estää lämmön kehittymistä ja kykyä

Tämän auton renkaille annetut

vapauttaa sitä. Mittaukset on suori-

lämpötila-arvot koskevat oikein

tettu valvotuissa olosuhteissa mää-

täytettyjä ja kuormitettuja ren-

rätyllä sisälaboratorion testivanteella.

kaita. Liiallinen nopeus, alhai-

nen rengaspaine tai liiallinen

Jatkuvat korkeat lämpötilat voivat ai-

kuormaus (yhteensä tai erik-

heuttaa renkaan materiaalin rappeu-

seen) voi lisätä lämmöntuottoa

tumista ja käyttöiän alenemista. Liian

ja äkillisen rengasrikon riskiä.

suuret lämpötilat voivat myös johtaa

Tästä voi aiheutua auton hal-

renkaan äkilliseen rikkoutumiseen.

linnan menettäminen ja vaka-

Arvot B ja A kuvaavat korkeampaa

via tai jopa hengenvaarallisia

suorituskykytasoa kuin lain vaatimat

loukkaantumisia.

laboratorion testivanteella.

7

61

Huolto

SULAKKEET

■ Lattasulake

Auton sähköjärjestelmä on suojattu

Käytössä on kolmentyyppisiä sulak-

sulakkeiden avulla mahdollisen säh-

keita: lattasulakkeita, joilla on pieni

köisen ylikuormituksen aiheuttamilta

ampeeriluku, putkisulakkeita ja pitkiä

vahingoilta.

sulakkeita suuremmille ampeerilu-

vuille.

Tässä ajoneuvossa on 2 (tai 3) sula-

kerasiaa, jotka sijaitsevat kuljettajan

kojelaudan sivussa ja moottoritilassa

VAROITUS - Sulakkeen

■ Putkisulake

akun lähettyvillä.

vaihtaminen

Jos ajoneuvon valot, sähkölaitteet tai

• Älä koskaan korvaa sulaketta

hallintanäppäimet tai -säätimet eivät

millään muulla kuin toisella

toimi, tarkasta vastaavan piirin sula-

samanarvoisella sulakkeella.

ke. Sulake on palanut, jos sen sisällä

• Suuremman virran kestävä

■ Maksisulake

oleva elementti on sulanut. Jos säh-

sulake voi aiheuttaa laitevau-

köjärjestelmät eivät toimi, tarkasta

rion ja mahdollisesti tulipalon.

ensin kuljettajan puolen sulakerasia.

• Älä koskaan laita johdinta tai

Irrota akun miinuskaapeli ennen pa-

alumiinifoliopalaa sulakkeen

tilalle, ei edes tilapäisesti.

laneen sulakkeen vaihtamista.

Tämä voi aiheuttaa laajamit-

Vaihda aina palanut sulake saman-

taisia sähkövahinkoja ja mah-

arvoiseen.

■ BFT

dollisen tulipalon.

Jos tämäkin sulake palaa, on kysees-

• Älä tee auton sähköjohdotuk-

sä sähköjärjestelmän toimintahäiriö.

siin muutoksia tai lisää niitä.

Vältä kyseisen järjestelmän käyttöä

ja ota välittömästi yhteyttä ammat-

tihuoltoon. Suosittelemme käyntiä

HUOMIO

valtuutetulla KIA-jälleenmyyjällä tai

Älä koskaan käytä ruuvitalttaa

huollon yhteistyökumppanilla.

OJF075021

tai muuta metalliesinettä sulak-

keen poistamiseen, koska se

❈ Vasen puoli: Normaali

saattaa aiheuttaa oikosulun ja

Oikea puoli: Palanut

vahingoittaa järjestelmää.

7

63

Huolto

Sisäpaneelin sulakkeen

✽ HUOMAUTUS

(Jatkuu)

vaihtaminen

Varsinainen sulakerasian tarra

• Älä laita sulakkeiden/releiden

saattaa poiketa varusteena olevista

liittimiin mitään muita esineitä,

sulakkeista.

kuten ruuvitalttoja tai johtoja.

Seurauksena voisi olla koske-

tusvika ja järjestelmän toimin-

HUOMIO

tahäiriö.

• Kun vaihdat palaneen sulak-

• Älä työnnä vain sulakkeille ja

keen tai releen tilalle uuden,

releille tarkoitettuun liitäntään

varmista, että uusi sulake tai

ruuvimeisseleitä tai johdotuk-

rele asettuu tiukasti pidikkei-

sia. Auton sisätilojen sähkö-

siinsä. Jos sulake tai rele ei

järjestelmä ja johdotus saat-

ole kunnolla kiinni, seurauk-

taa vaurioitua tai palaa kytken-

sena voi olla johtosarjan ja

tähäiriön vuoksi.

ODEP079017

sähköjärjestelmän vaurioitu-

1. Sammuta moottori ja kaikki muut

minen sekä tulipalo.

laitteet.

• Älä irrota pulteilla tai mutte-

2. Avaa sulakerasian kansi kojetau-

reilla kiinnitettyjä sulakkeita,

lun päästä.

releitä tai liittimiä. Jos tällaisia

sulakkeita, releitä ja liittimiä ei

Jos kytkin on OFF-asennossa, varoi-

kiinnitetä kunnolla, seurauk-

tus näytetään mittaristossa.

sena voi olla tulipalo. Ota yh-

teyttä ammattihuoltoon, jos

pulteilla tai muttereilla kiin-

nitetty sulake tai rele palaa.

Suosittelemme käyntiä valtuu-

tetulla KIA-jälleenmyyjällä tai

huollon yhteistyökumppanilla.

(Jatkuu)

7

64

Huolto

Jos sinulla ei ole varasulaketta, käytä

Sulakkeiden kytkin

samanarvoista sulaketta jostain

muusta piiristä, jota sinun ei ehkä

tarvitse käyttää, kuten savukkeen

sytyttimen sulaketta.

Jos ajovalot, jarruvalot, ovivalo tai

päivävalot eivät toimi ja sulakkeet

ovat kunnossa, tarkasta moottoritilan

sulakerasia. Jos sulake on palanut,

se on vaihdettava uuteen.

ODEP079020

3. Vedä vialliseksi epäilty sulake suo-

ODEP079018

raan irti. Käytä varusteena ole-

Aseta sulakekytkin aina ON-asen-

vaa irrotustyökalua, joka sijaitsee

toon.

moottoritilan pääsulakerasiassa.

Jos käännät kytkimen OFF-asen-

4. Tarkasta irrotettu sulake. Jos se on

toon, tietyt laitteet

(esim. audiojär-

palanut, vaihda uuteen.

jestelmä ja digitaalinen kello) täytyy

Mittariston (tai moottoritilan) sula-

asettaa uudelleen ja kauko-ohjain

kerasiassa on varasulakkeita.

(tai älyavain) ei mahdollisesti toimi

5. Paina uusi, samanarvoinen sula-

oikein.

ke paikoilleen varmistaen, että se

asettuu tiukasti kiinnikkeisiin.

Jos sulake on OFF-asennossa, mit-

Jos sulake on löysästi paikallaan, ota

taristoon syttyy varoitusmerkki.

yhteyttä ammattihuoltoon. Suositte-

lemme käyntiä valtuutetulla KIA-jäl-

leenmyyjällä tai huollon yhteistyö-

kumppanilla.

7

65

Huolto

Moottoritilan sulakkeen

3. Tarkasta irrotettu sulake. Jos se

HUOMIO

vaihtaminen

on palanut, vaihda uuteen. Käytä

• Aseta

kaikki

kytkimet

moottoritilan sulakerasiassa sijait-

ON-asentoon ajon aikana.

sevaa sulaketyökalua sulakkeen

poistamiseen ja kiinnittämiseen.

• Jos autolla ei ajeta yli kuu-

kauteen, aseta kaikki kytkimet

4. Paina uusi, samanarvoinen sula-

OFF-asentoon akun purkautu-

ke paikoilleen varmistaen, että se

misen estämiseksi.

asettuu tiukasti kiinnikkeisiin. Jos

sulake on löysästi paikallaan, ota

• Pitkäaikainen yli kuukauden

yhteyttä ammattihuoltoon. Suo-

pysäköinti poislukien kytkin-

sittelemme käyntiä valtuutetulla

ten kontaktipisteet saattavat

KIA-jälleenmyyjällä tai huollon yh-

kulua liiallisesta käytöstä.

teistyökumppanilla.

Vältä kytkimien turhaa liiallis-

ta käyttöä.

ODEP079021

HUOMIO

1. Sammuta moottori ja kaikki muut

Moottoritilan sulakerasian tar-

laitteet.

kastamisen jälkeen sulje sulake-

2. Poista sulakerasian kansi pai-

rasian kansi kunnolla. Kannesta

namalla kielekettä ja nostamalla

kuuluu napsahdus. Jos vettä

kantta. Kun lattasulake on kytketty

pääsee sulakerasiaan, saattaa

irti, poista se käyttämällä moot-

ilmetä sähköhäiriöitä.

toritilan sulakerasiassa olevaa

sulakkeiden vaihtamiseen tarkoi-

tettua kiinnikettä. Laita poistetun

sulakkeen tilalle saman kokoinen

varasulake.

7

66

Huolto

Pitkä sulake

Pääsulake (ladattava hybridi)

✽ HUOMAUTUS

Sähköjärjestelmä ei ehkä toimi

asianmukaisesti vaikka moottoriti-

lan ja matkustamon sulakerasian

yksittäiset sulakkeet eivät ole lauen-

neet. Tässä tapauksessa ongelman

voi aiheuttaa (BFT-tyyppisen) pää-

sulakkeen irtoaminen. Sulake sijait-

see akun (+)

-navan suojakannen

sisäpuolella.

Koska sulakkeen rakenne on muita

sulakkeita monimutkaisempi, käy

ammattihuollossa. Suosittelemme

ODEP079022

ODEP079023

käyntiä lähimmällä valtuutetul-

Jos pitkä sulake on palanut, on se

Jos pääsulake on palanut, on se irro-

la KIA-jälleenmyyjällä tai huollon

irrotettava seuraavasti:

tettava seuraavasti:

yhteistyökumppanilla.

1. Irrota akun negatiivinen kaapeli.

1. Sammuta moottori.

2. Avaa mutterit yllä olevan kuvan

2. Irrota akun negatiivinen kaapeli.

HUOMIO

mukaisesti.

3. Avaa mutterit yllä olevan kuvan

Katso, että akun korkki on kun-

3. Korvaa palanut sulake uudella sa-

mukaisesti.

nolla kiinni. Jos akun korkkia

manarvoisella.

4. Korvaa palanut sulake uudella sa-

ei ole kunnolla kiinni, sähköjär-

4. Suorita asennus käänteisessä jär-

manarvoisella.

jestelmä saattaa vaurioitua jos

jestyksessä.

järjestelmään pääsee kosteutta.

5. Suorita asennus käänteisessä jär-

jestyksessä.

✽ HUOMAUTUS

Ota yhteyttä ammattihuoltoon,

jos maksisulake on palanut.

Suosittelemme käyntiä valtuutetul-

la KIA-jälleenmyyjällä tai huollon

yhteistyökumppanilla.

7

67

Huolto

Sulake-/relerasian kuvaus

✽ HUOMAUTUS

■ Sulakerasia kuljettajan puolella

■ Akkunavan kansi (ladattava hybridi)

Kaikki tämän käyttöoppaan sula-

kerasian kuvaukset eivät ehkä ole

sovellettavissa autoosi. Tiedot ovat

olleet tarkkoja painatushetkellä.

Kun tarkastelet autosi sulakerasiaa,

noudata sen omaa sulaketaulukkoa.

ODEP079024

ODEP079028

■ Moottoritilan sulakerasia

Sulake-/relerasian sisältä löydät su-

laketaulukon, josta ilmenee sulak-

keen tai releen nimi ja koko.

ODE076027

7

68

Huolto

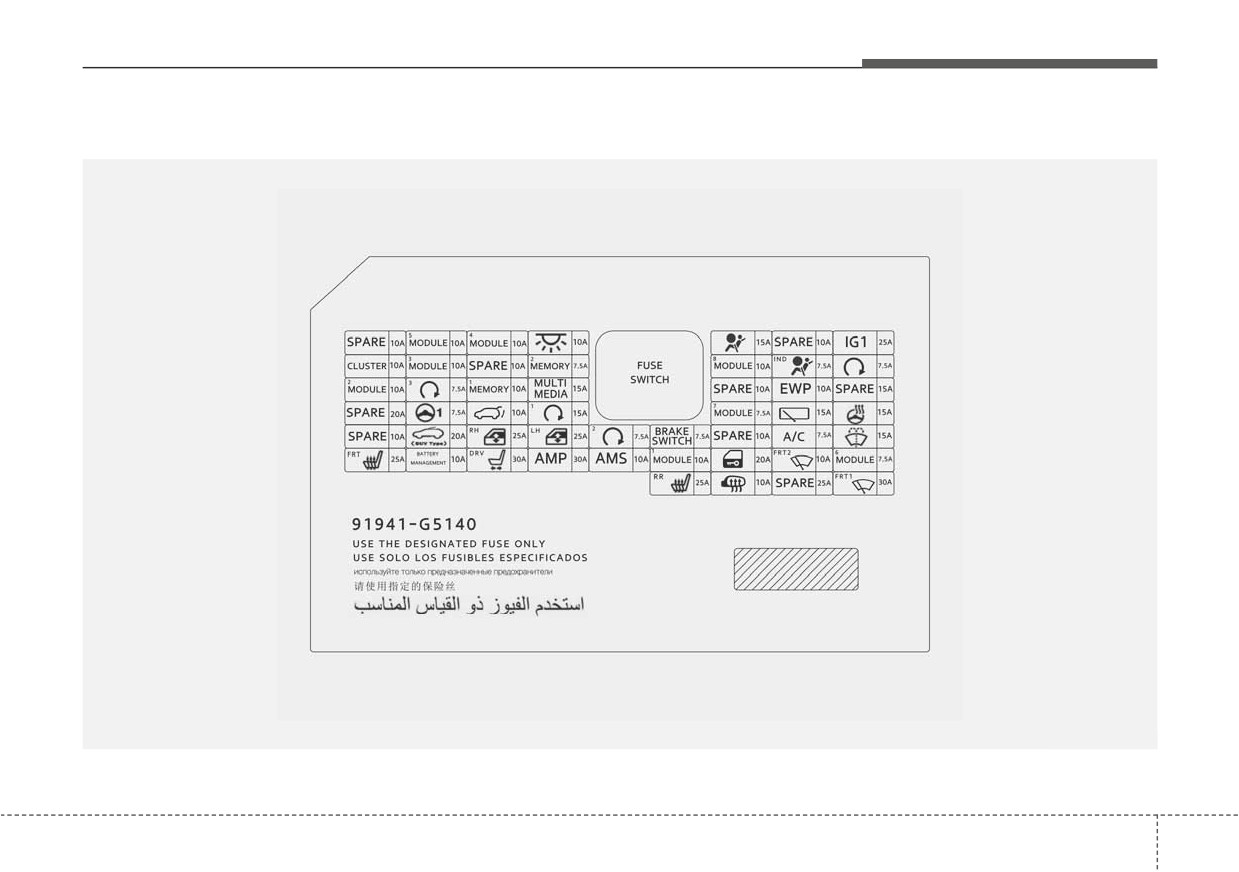

Sulakerasia kuljettajan puolella (hybridi)

ODEP079113L

7

69

Huolto

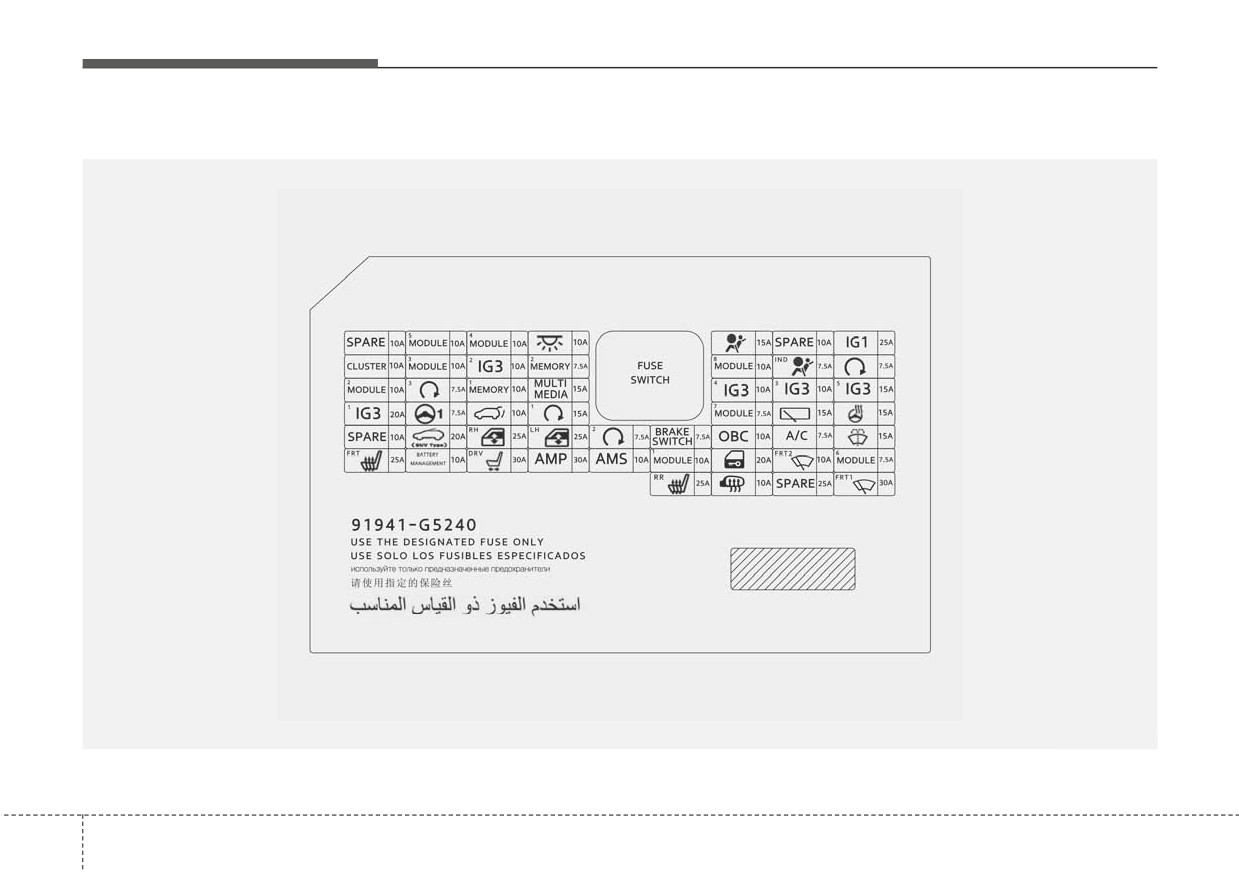

Sulakerasia kuljettajan puolella (ladattava hybridi)

ODEP079114L

7

70

Huolto

Kojelauta (kuljettajanpuoleinen sulakerasia, hybridi)

Sulakkeen nimi

Symboli

Sulakkeen koko

Suojattu virtapiiri

Kojelaudan katkaisijapaneeli, elektrokromaattinen peili, AV/navigointilaitteen keskusyksikkö,

5

äänentoisto, ilmastoinnin ohjausyksikkö, ajovalojen korkeussäädön käyttölaite vas./oik.,

MODULE 5

10A

MODULE

kuljettajan IMS-yksikkö, etuistuimen lämmittimen ohjausyksikkö, takaistuimen lämmittimen

ohjausyksikkö, AMP, mittaristo

Kaistavaroittimen ohjausyksikkö, kojelaudan katkaisijapaneeli, etutörmäyksen estojärjestel-

4

MODULE 4

10A

män (FCA) moduuli, kuolleen kulman tunnistimen oikea/vasen tutka, sähköinen seisontajar-

MODULE

ru (EPB), VESS-yksikkö, etuistuimen lämmittimen ohjausyksikkö

INTERIOR

Tavaratilan valo, ovien varoituskytkin, ehostuspeilin valo VAS/OIK, matkustamon valo, katto-

10A

LAMP

konsolin valo, sadetunnistin, tunnelmavalo, langaton laturi

A/BAG

15A

ACU, ODS

Moottoritilan sulakerasia (sulakkeet: ECU3, HPCU2, ACTIVE HYDRAULIC BOOSTER 3,

IG 1

IG1

25A

DCT4)

CLUSTER

CLUSTER

10A

Mittaristo

3

BCM-ohjausyksikkö (Body Control Module), kaksoiskytkinvaihteiston vaihdevipu, kuljettajan/

MODULE 3

MODULE

10A

matkustajan oven ohjausyksikkö, jarruvalokytkin

2

MEMORY 2

MEMORY

7,5A

Jäähdyttimen ilmavirran ohjausläpän yksikkö, VESS

8

Sähköinen vesipumppu (polttomoottori), jäähdyttimen ilmavirran ohjausläpän yksikkö,

MODULE 8

10A

MODULE

moottoritilan sulakerasia (akun jäähdytintuulettimen rele), BMS-ohjausyksikkö

IND

A/BAG IND

7,5A

Ilmastointilaitteen ohjausmoduuli, mittaristo

START

7,5A

[Smart key:llä ja käynnistyksenestolla] Käynnistykseneston kytkin

7

71

Content      ..     24      25      26      27     ..
