9 Настройка весов - SIWATOOL CS
9.1 Общая информация

С помощью программы SIWATOOL CS можно настроить весы независимо от ввода в эксплуатацию системы автоматизации SIMATIC.

Программа входит в объем поставки пакета проектирования.

На первом этапе необходимо установить программу (каталог SIWATOOL_CS). Программа занимает меньше 50 MB на жестком диске.
9.2 Окна и функции SIWATOOL CS

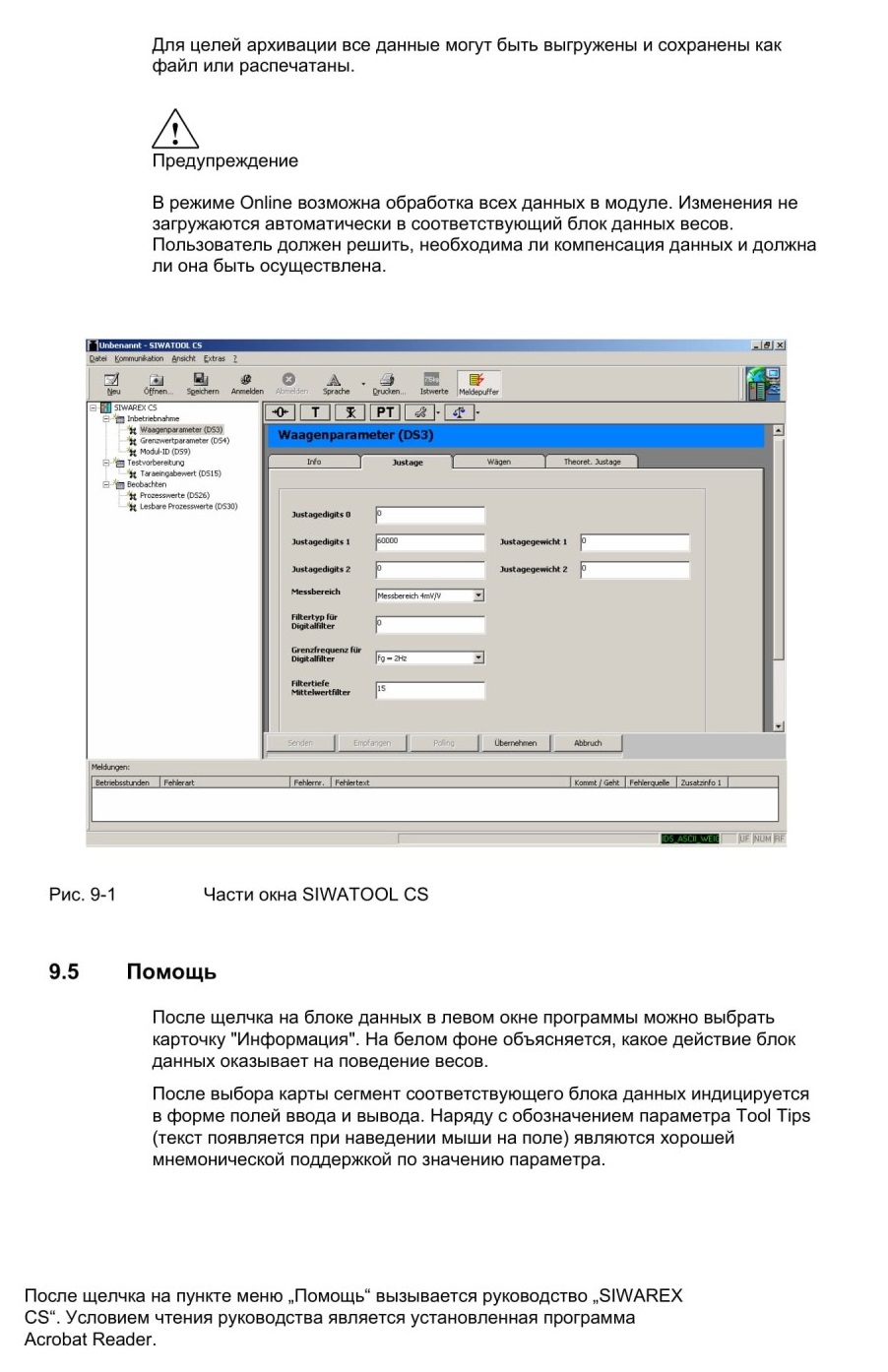

Окна программы облегчают навигацию в структуре параметров SIWAREX CS. В левой части обзор параметров представлен в древовидной структуре. Группирование параметров соответствует различным операциям, которые могут потребоваться при проектировании, вводе в эксплуатацию, тестировании и сервисе.

К каждой ветви древовидной структуры относится блок данных в SIWAREX CS. В одном блоке данных объединено несколько параметров. В правом окне параметры одного блока данных могут обрабатываться в форме картотеки.

В качестве первой карточки картотеки предусмотрен информационный листок. Из этого информационного листка пользователь узнает, какие задачи могут быть обработаны с параметрами выбранного блока данных. При отправке, получении, применении всегда обрабатывается весь блок данных, а не карточка картотеки.
9.3 Проектирование Offline

Все параметры весов могут быть обработаны и сохранены без SIWAREX CS. Таким образом, можно сократить время ввода в эксплуатацию..

Параметры для нескольких весов могут быть подготовлены в бюро и переписаны только при вводе в эксплуатацию на SIWAREX CS.

Также возможна выгрузка данных из работающих весов и их использование при вводе в эксплуатацию других весов.
9.4 Режим Online

Для перехода в режим Online необходимо соединить PC с помощью кабеля SIWATOOL (см. Принадлежности) с SIWAREX CS. В меню коммуникации можно установить интерфейс COM PC.

В режиме Online можно изменять все параметры. Окно сообщений показывает актуальное содержание буфера сообщений на SIWAREX CS. Актуальные значения процесса могут наблюдаться в различных окнах. Для целей тестирования все команды могут отправляться на SIWAREX CS.

10 Использование с обязательной калибровкой

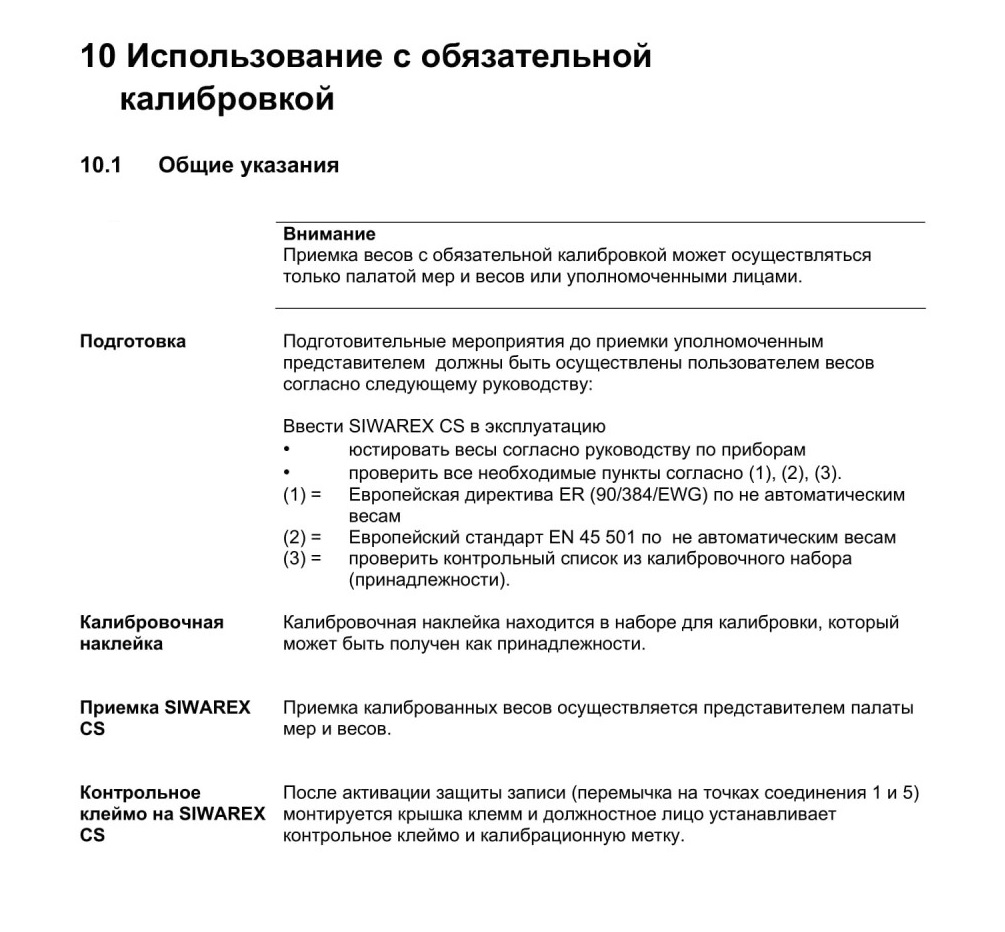

10.1 Общие указания

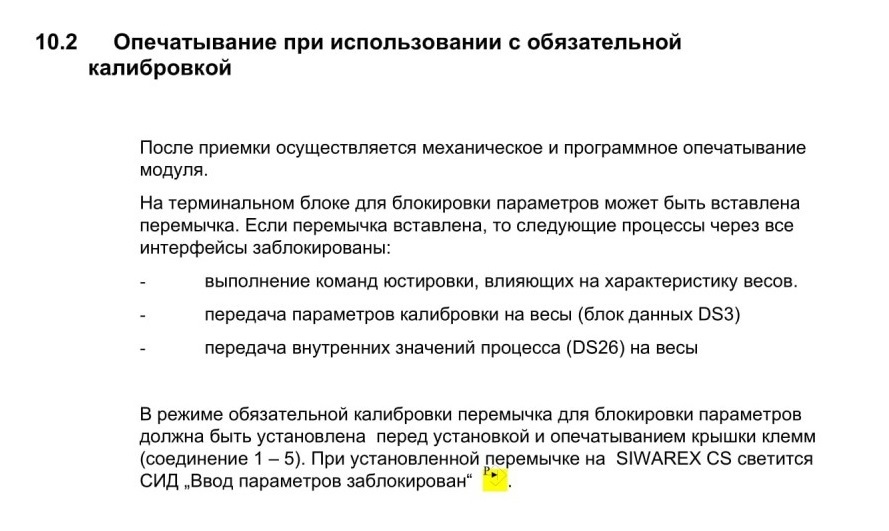

10.2 Опечатывание при использовании с обязательной калибровкой

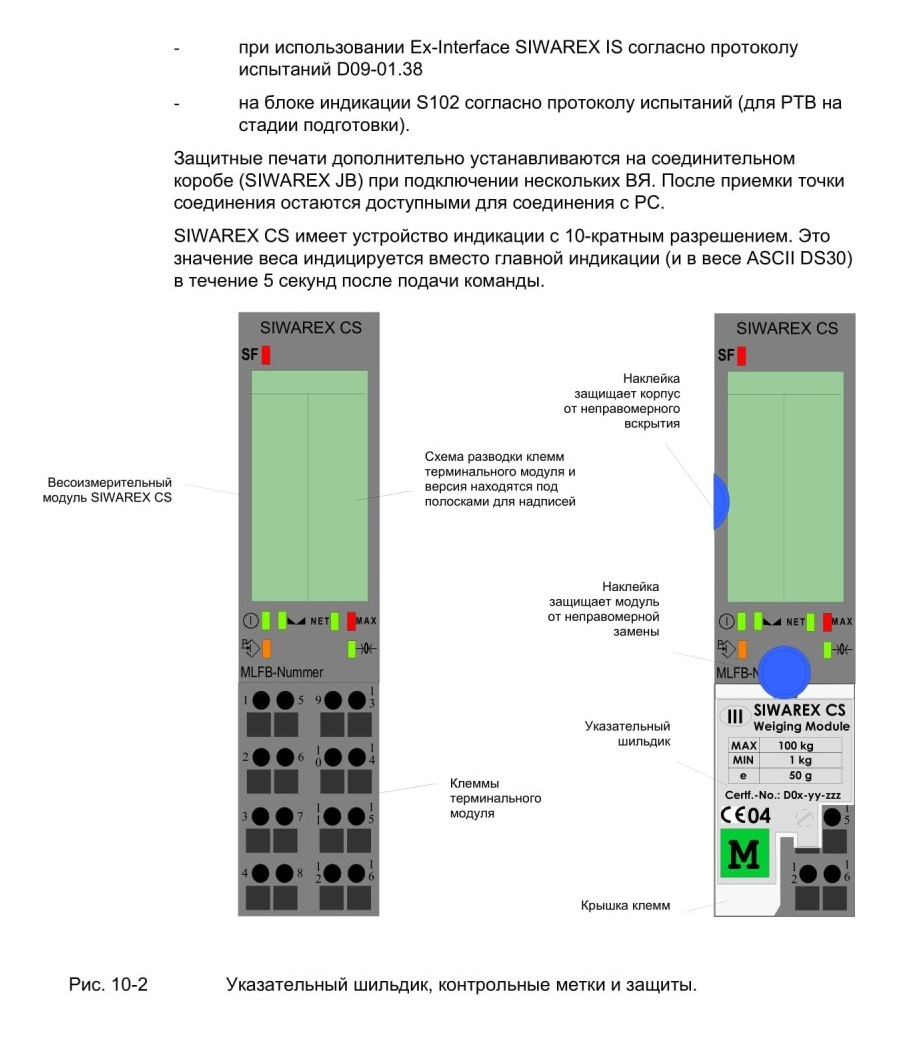

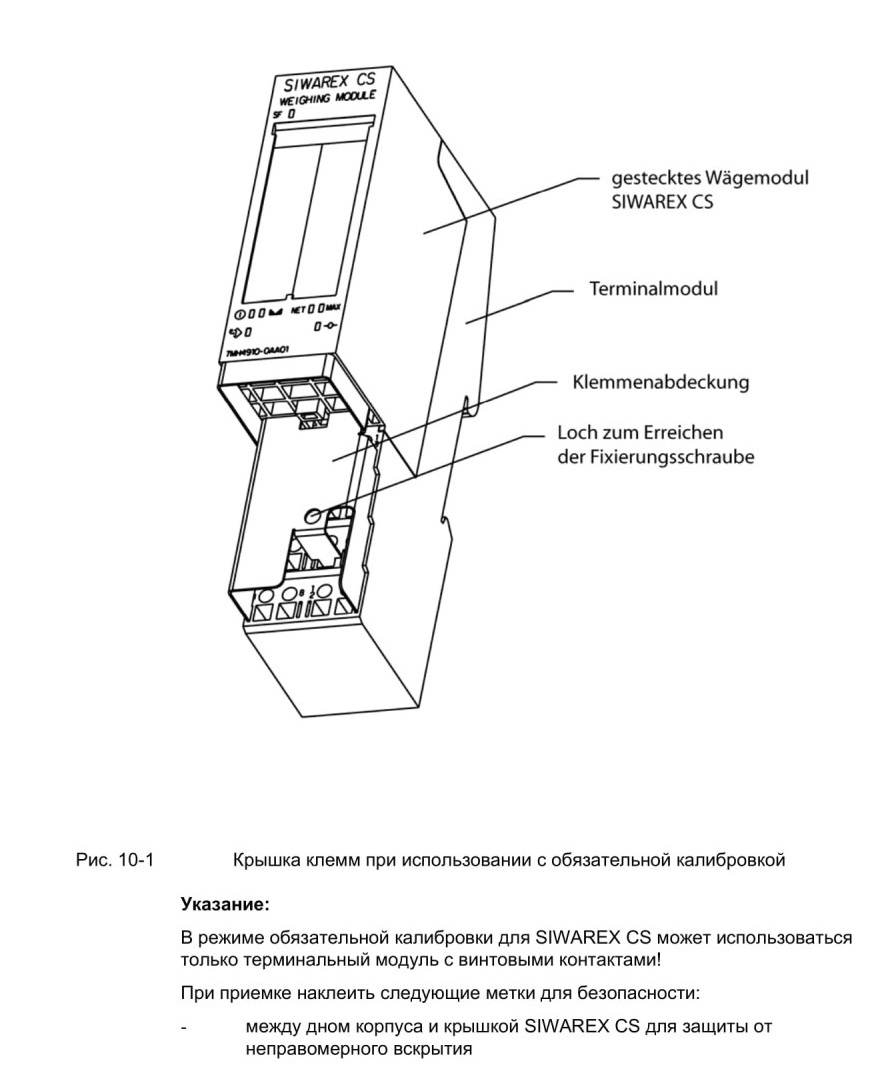

Через установку крышки клемм одновременно происходит защита весоизмерительного модуля от замены. Таким образом, терминальный модуль жестко соединен с блоком обработки SIWAREX CS. Крышка клемм с помощью отвертки, введенной через маленькое отверстие на крышке клемм, может быть зафиксирована на соединении 11 терминального блока.

Опечатывание осуществляется посредством наклеивания таблички с обозначением на крышку клемм таким образом, что она закрывает отверстие для доступа.

Для обозначения весов с калибровочными значениями наклеить на крышку клемм электроники обработки обычный механический указательный шильдик. НА правой стороне электроники обработки находится типовая табличка с дополнительными данными изготовителя. Указательный шильдик при удалении приходит в негодность. Кроме этого, при калибровке на крышку клемм наносится зеленая „М“. Калибровочные значения повторяются на полосках для надписей главной индикации S102.

Единица веса может быть задана в параметрах калибровки DS3 произвольно. Для этого предусмотрено 4 символа ASCII. Единица веса автоматически показывается в калибруемом весе ASCII в DS30. На дистанционной индикации S102 единица веса должна быть наклеена перед опечатыванием.

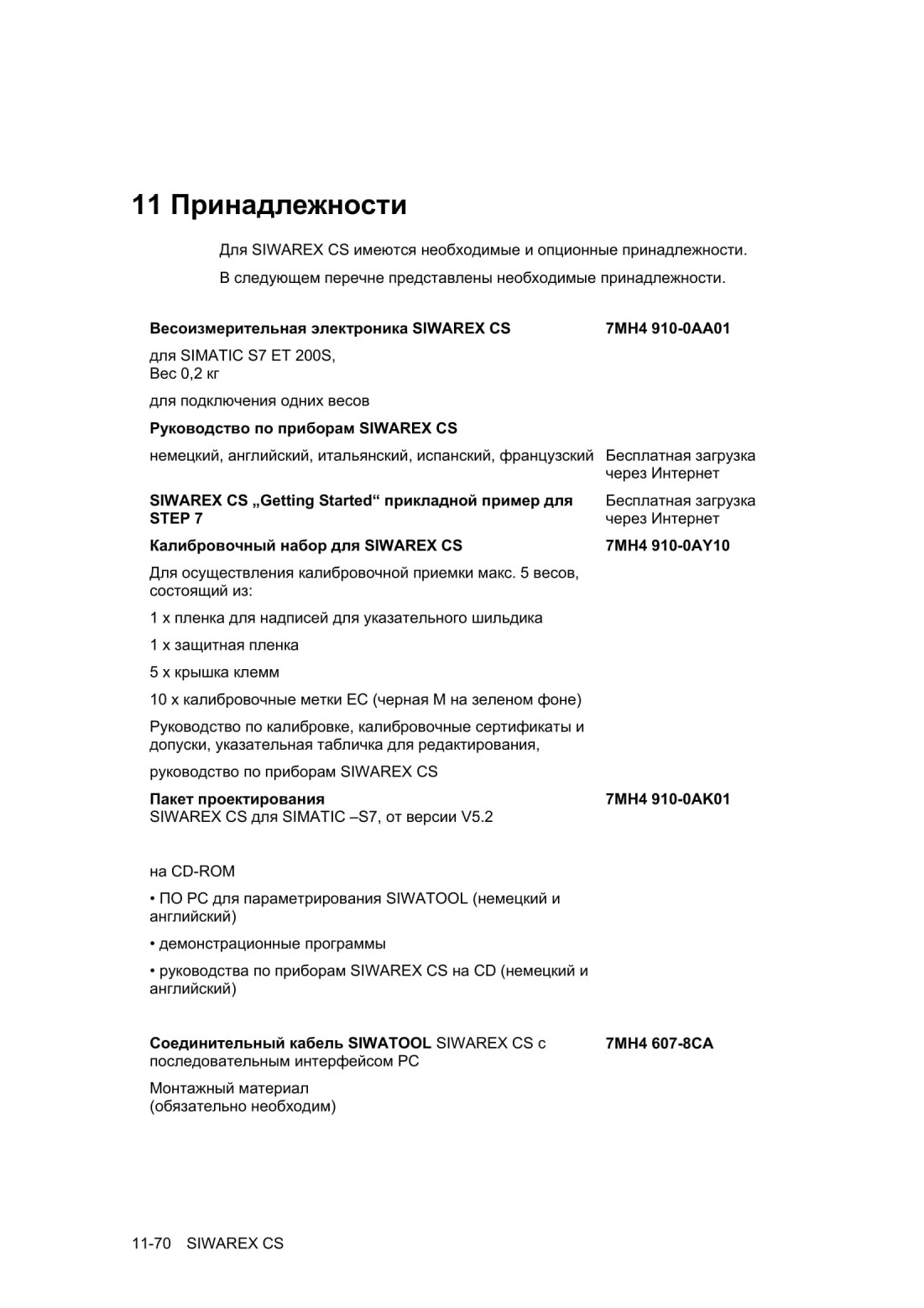

11 Принадлежности

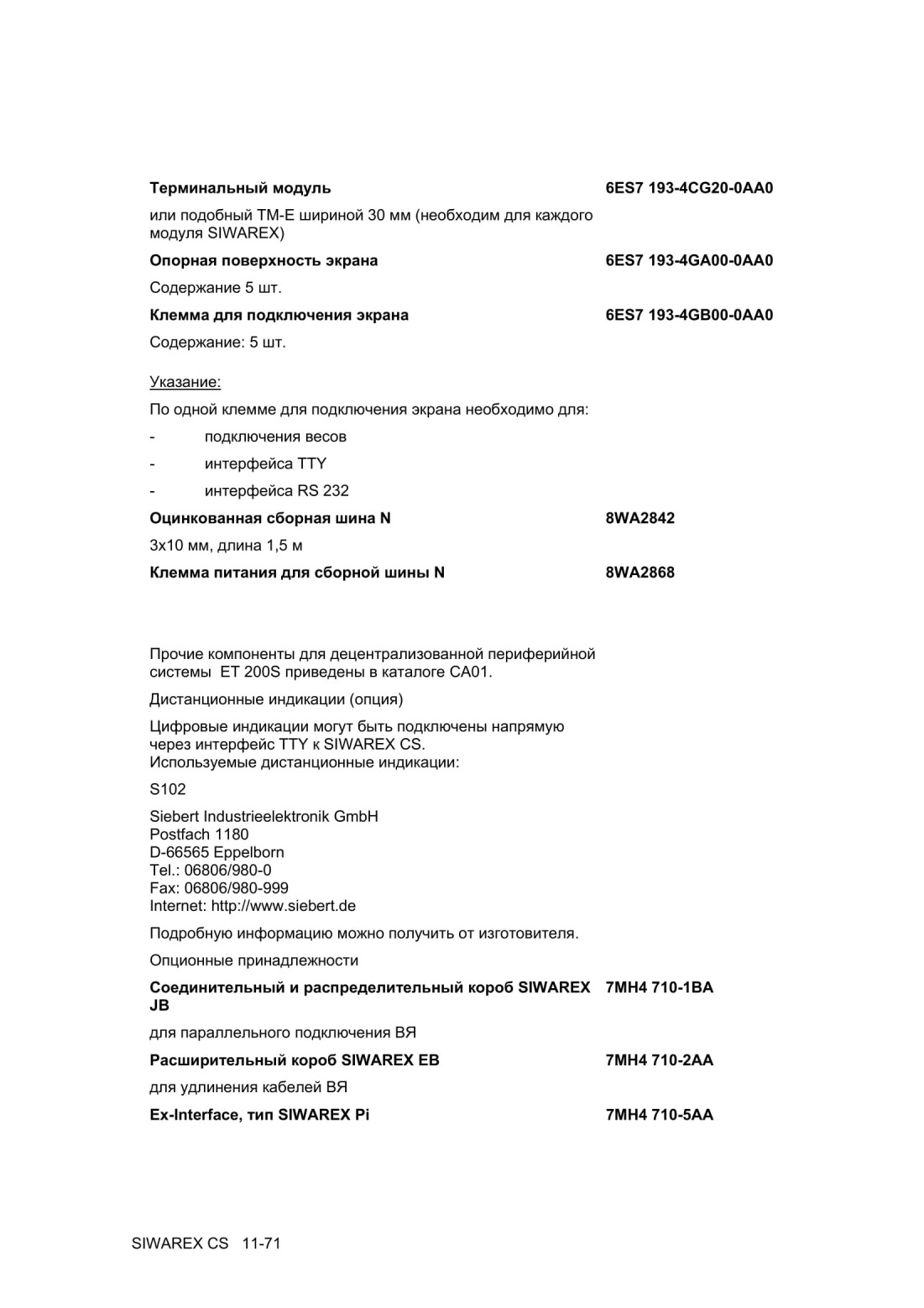

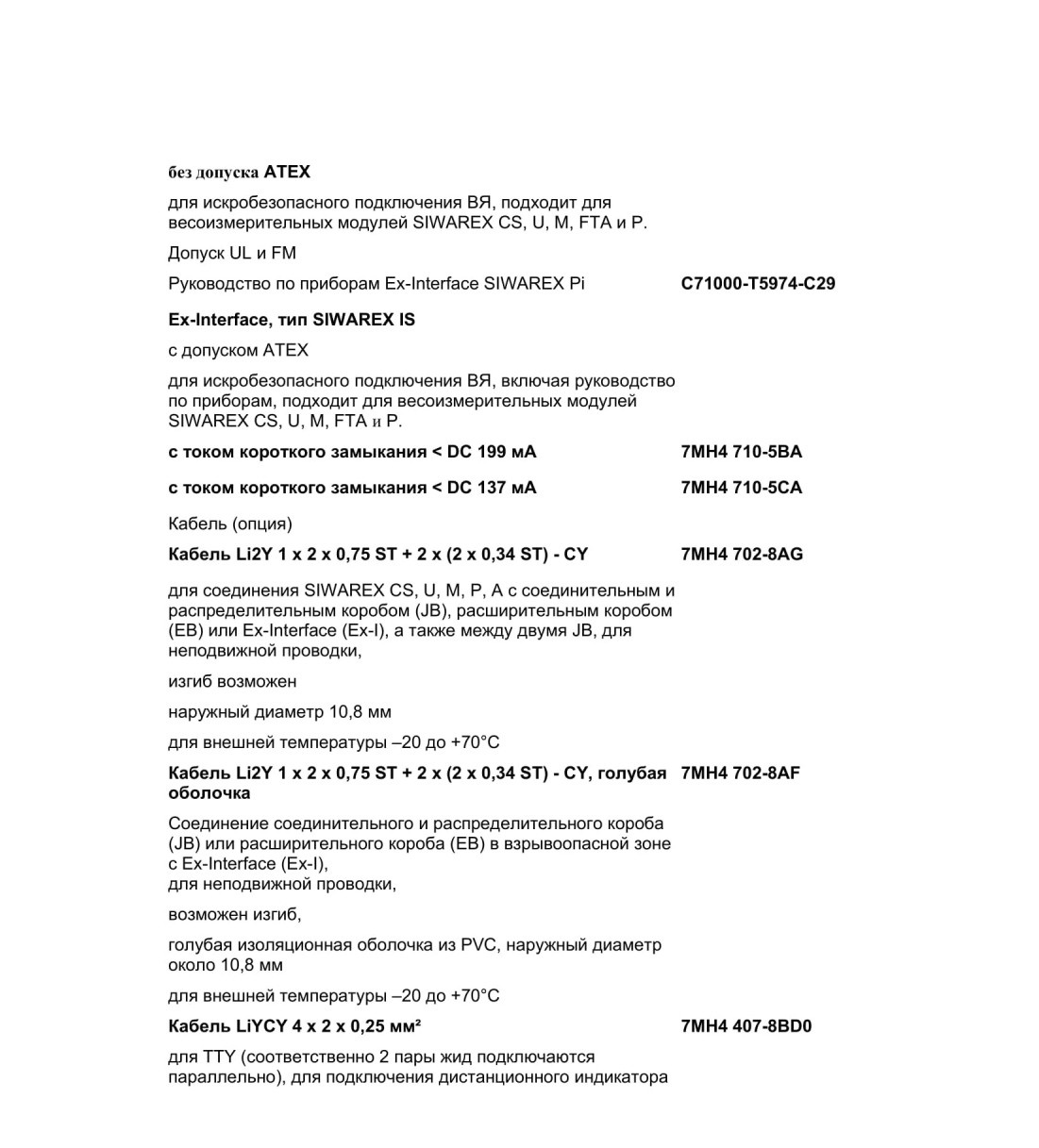

Для SIWAREX CS имеются необходимые и опционные принадлежности. В следующем перечне представлены необходимые принадлежности.

12 Технические параметры

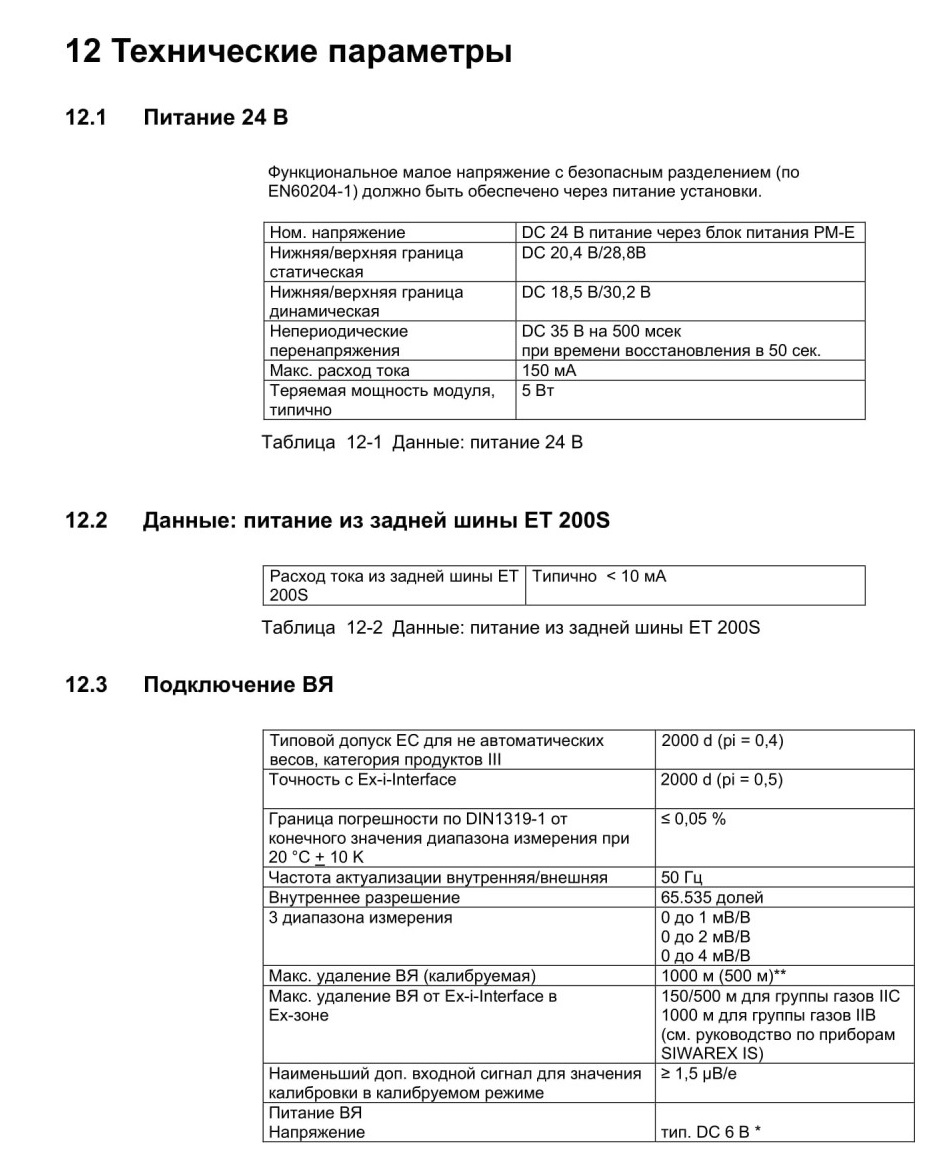

12.1 Питание 24 В

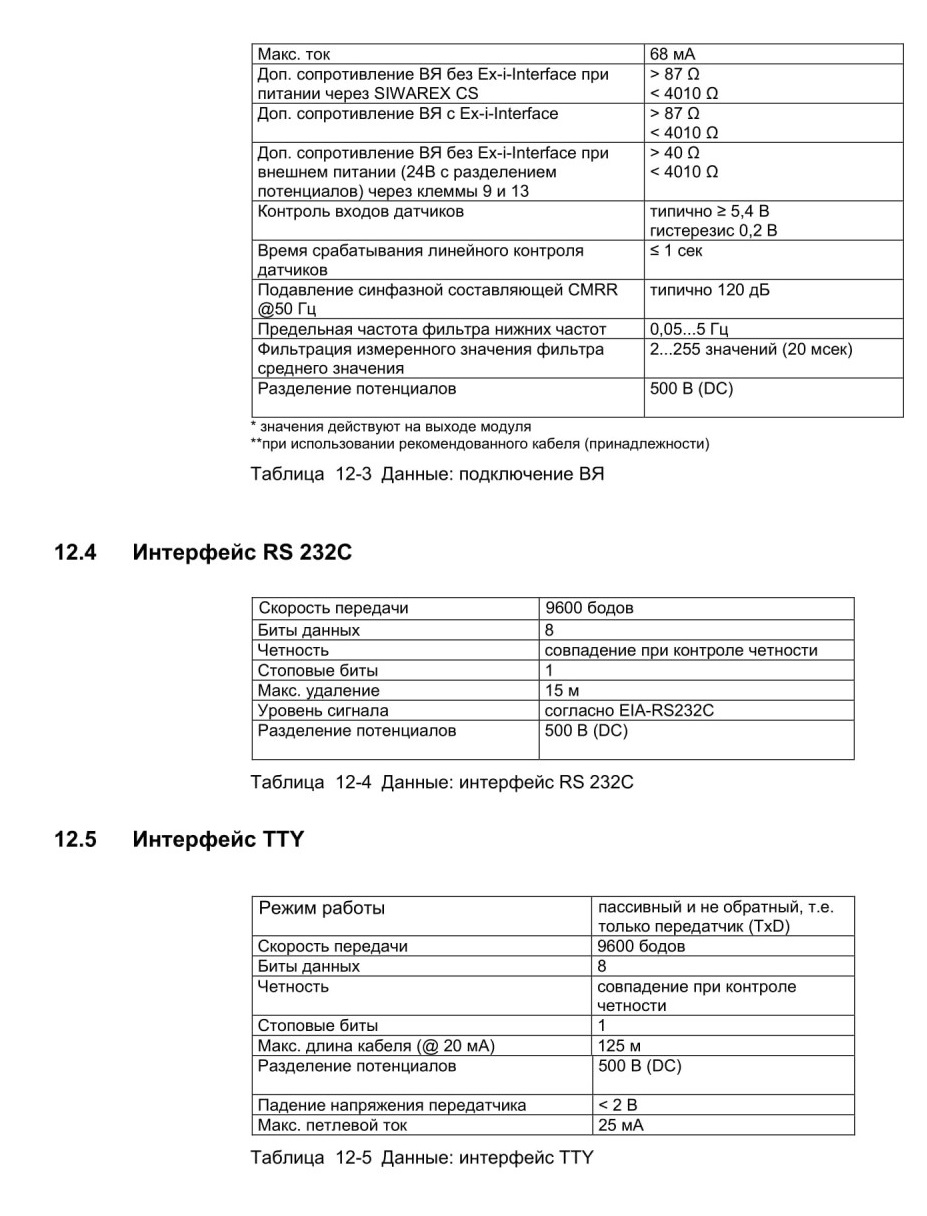

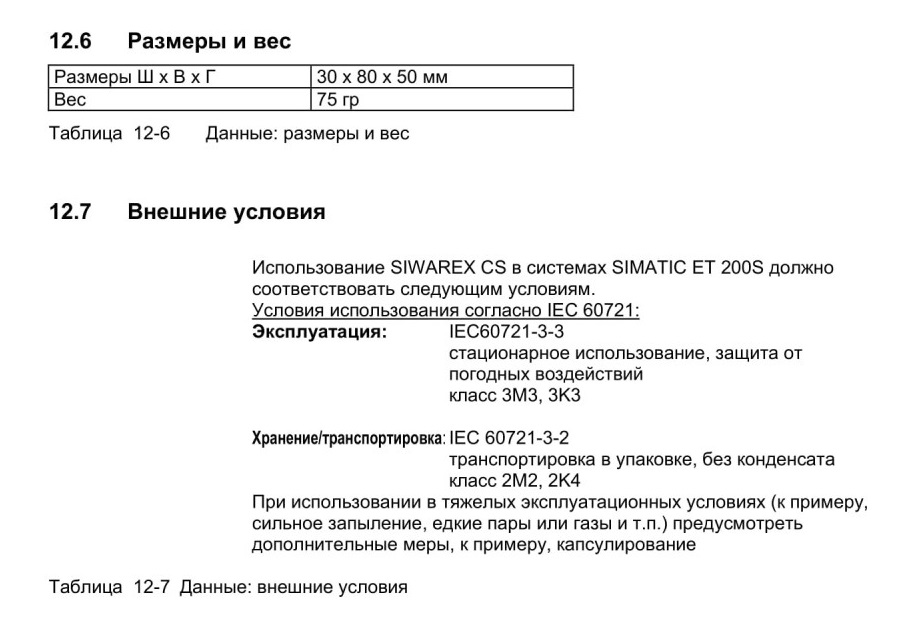

12.6 Размеры и вес

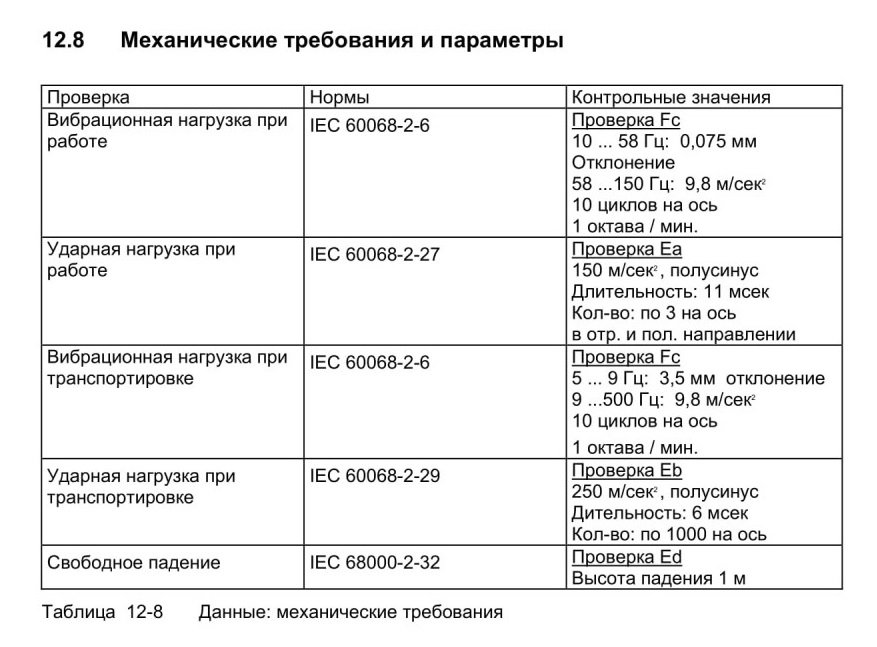

12.8 Механические требования и параметры

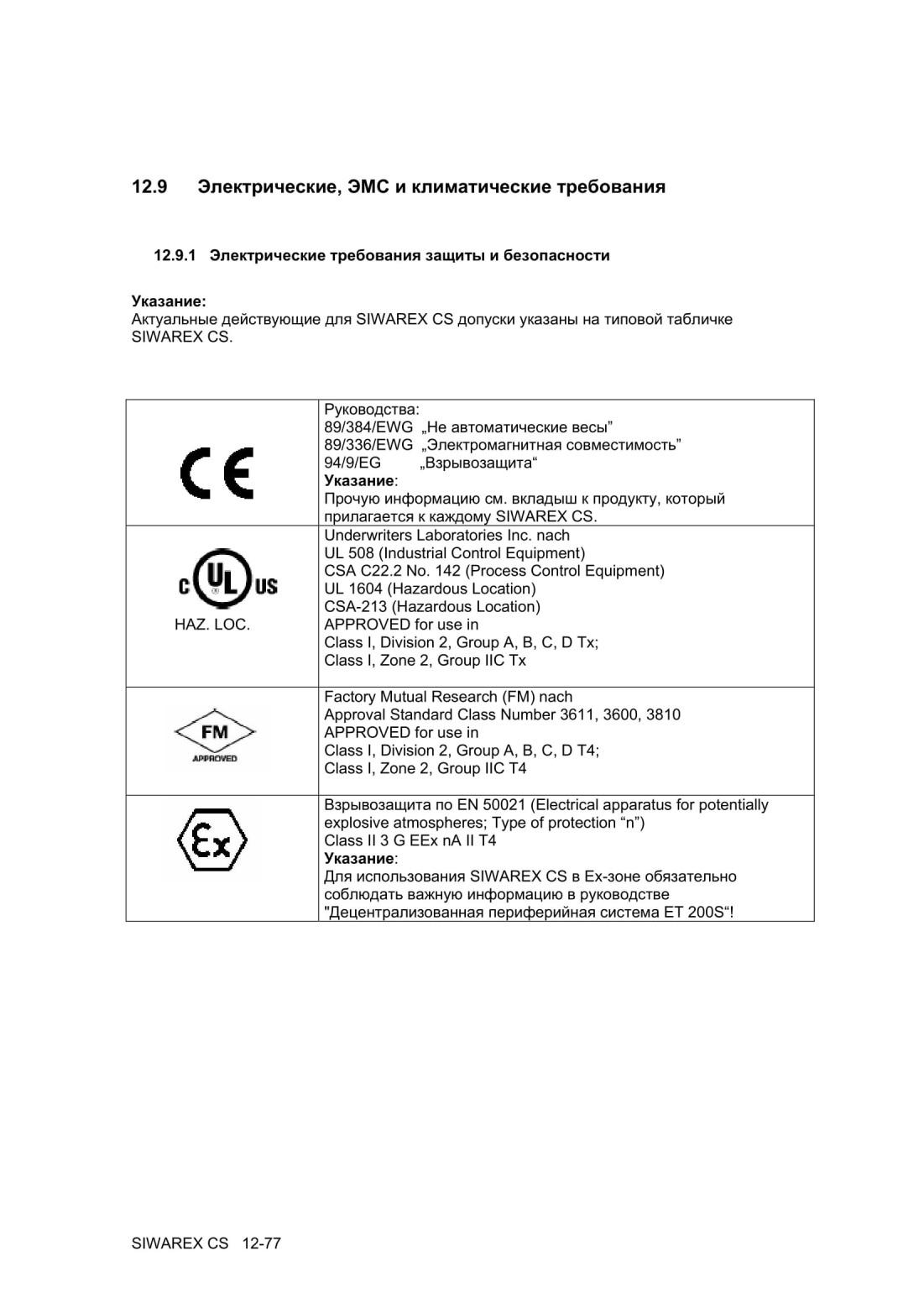

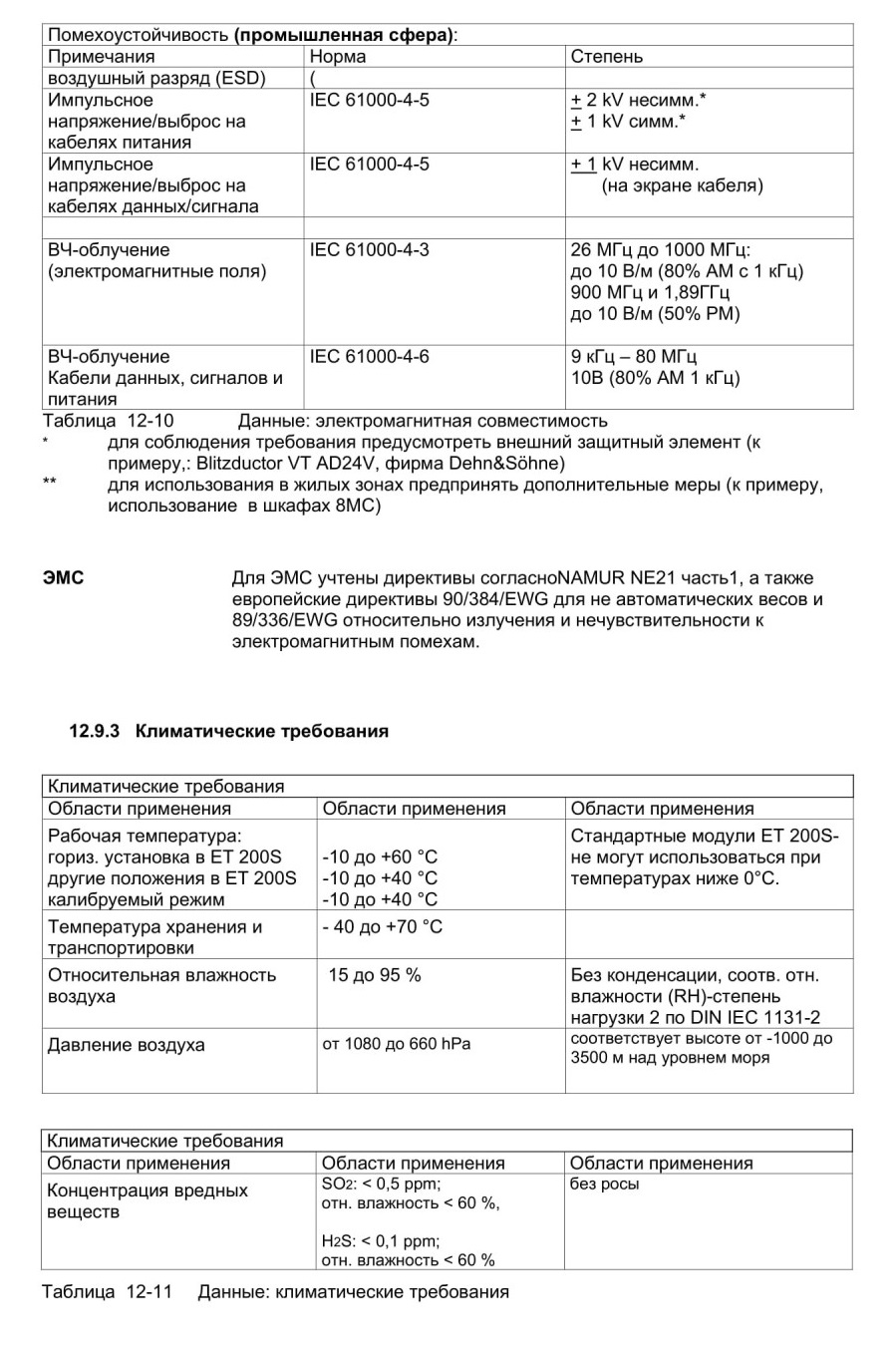

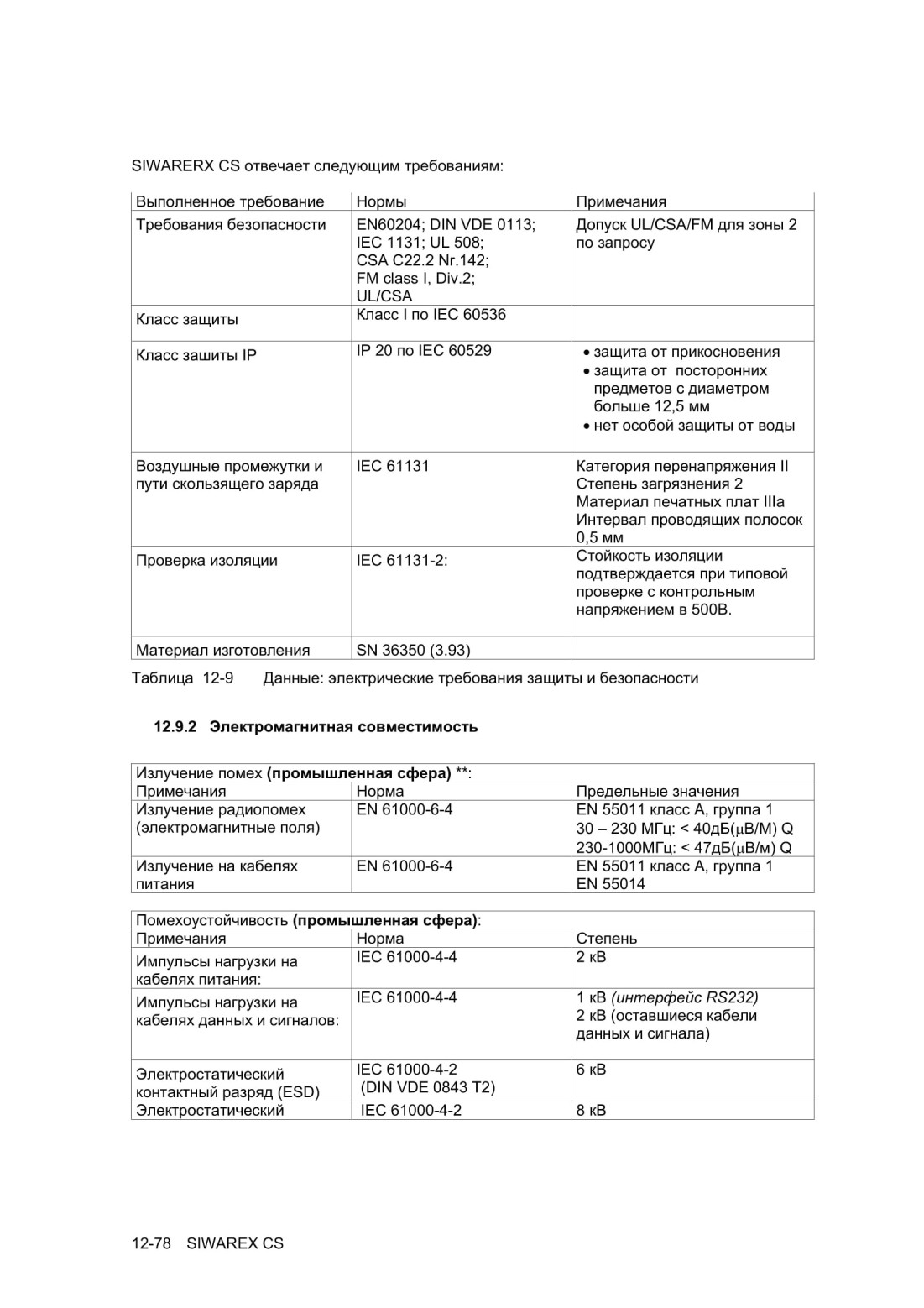

12.9 Электрические, ЭМС и климатические требования
