Программный продукт С-Терра КП (Версия 4.1). Руководство администратора РЛКЕ.00009-03 90 01 - часть 2

С-Терра КП 4.1

Рисунок 97.

Рисунок 98

60

7. В поле Network interface alias (Рисунок 98) имя интерфейса не задается - правило

будет привязано ко всем интерфейсам. В области партнера укажите всю подсеть

10.0.0.0/16 Сервера управления, в качестве адреса, до которого будет построен IPsec-

туннель, задайте адрес интерфейса шлюза 192.168.10.2, защищающего подсеть с

Сервером управления. Нажмите кнопку ОК

8. Увеличьте приоритет созданного правила, используя кнопку Up (Рисунок 99), затем

нажмите Next.

Рисунок 99

9. Введите данные лицензии на продукт S-Terra Client 4.1 (Рисунок 100).

8

Рисунок 100

61

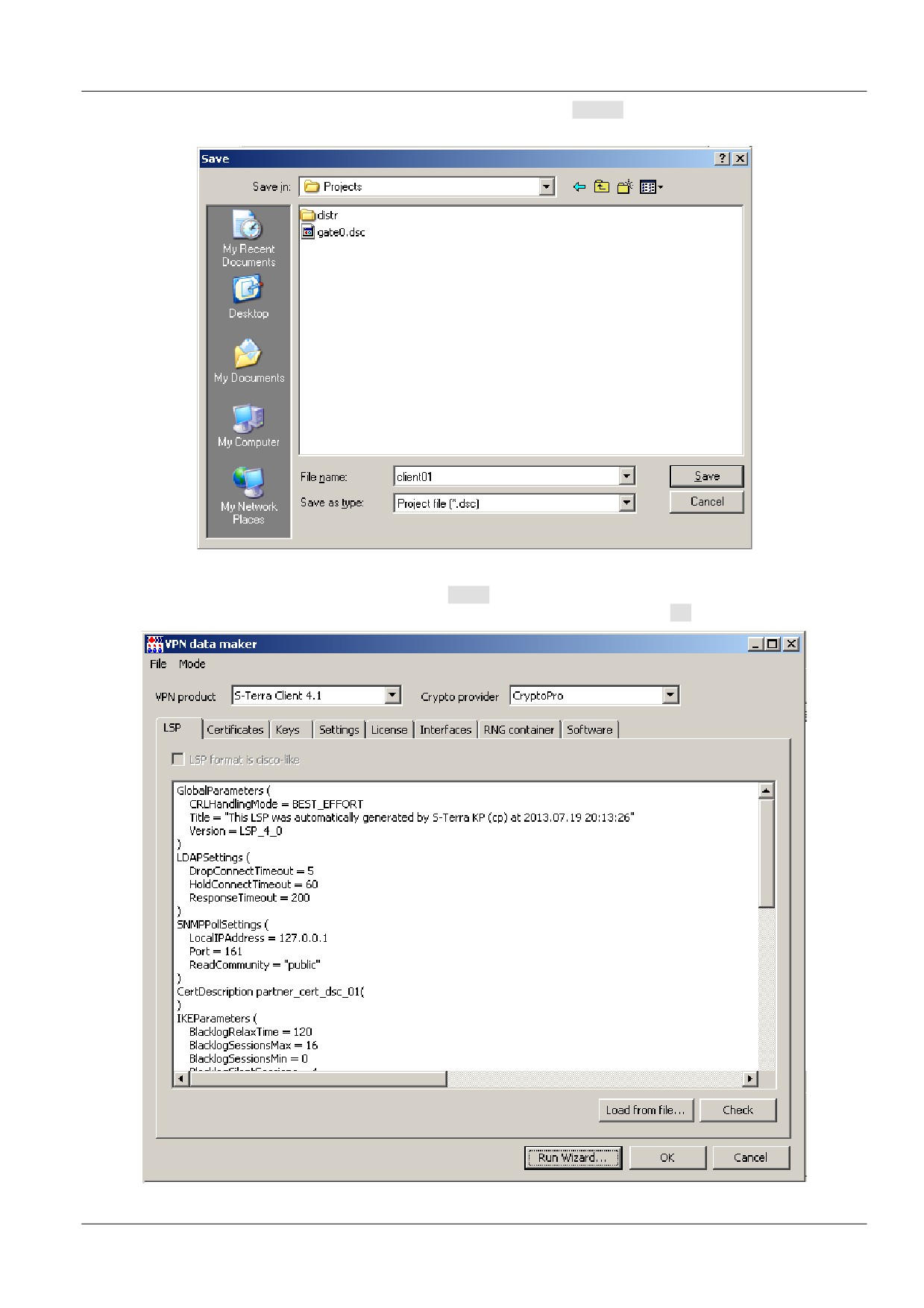

10. Сохраните все введенные данные, нажав кнопку Save«, и укажите имя файла-проекта в

любом созданном вами каталоге (Рисунок 101).

Рисунок 101

11. В окне мастера нажмите кнопку Finish (Рисунок 100). Все введенные данные будут

отражены во вкладках проекта (Рисунок 102). Нажмите кнопку ОК.

Рисунок 102

62

12. В окне создания нового клиента server01 также нажмите ОК (Рисунок 103).

Рисунок 103

13. Созданного клиента переведите в активное состояние, выбрав в контекстном меню

предложение Enable (Рисунок 104). Процедура Enable необходима для того, чтобы в

момент инсталляции Клиента управления он смог связаться с Сервером управления и

провести проверку возможности получения обновлений. После изменения статуса

клиента на enable, для него будет сформировано проверочное (тестовое) обновление, и

состояние клиента изменится на waiting.

Рисунок 104

6.2.

Создание инсталляционных файлов Клиента управления и S-Terra

Client/CSP VPN Client/CSP VPN Server

1. Для создания инсталляционных файлов Клиента управления и S-Terra Client для

учетной записи клиента client01 выберите предложение Get packages (Рисунок 105).

63

Рисунок 105

2. Укажите каталог для сохранения инсталляционных файлов (Рисунок 106) и нажмите ОК.

Рисунок 106

3. В указанный каталог будут сохранены два файла (Рисунок 107):

setup_product.exe - инсталляционный файл S-Terra Client 4.1

setup_upagent.exe - инсталляционный файл VPN UPAgent (Клиента управления).

Рисунок 107

64

6.3.

Инсталляция Клиента управления и S-Terra Client/CSP VPN Client/CSP VPN

Server

Установка подготовленных файлов на управляемое устройство осуществляется локально.

Доставьте на устройство два файла и запустите инсталляцию в следующем порядке:

сначала setup_product.exe

затем setup_upagent.exe.

Если порядок изменить, то Клиент управления сразу после установки попытается выйти на связь с

Сервером управления по незащищенному соединению.

1. Процесс установки продукта S-Terra Client/CSP VPN Client/CSP VPN Server описан в

документе («Программный комплекс S-Terra Client. Версия 4.1»/ «Программный

комплекс CSP VPN Client. Версия 3.11»/«Программный комплекс CSP VPN Server.

Версия 3.11» Руководство администратора. Перезагрузите операционную систему и

введите пароль для доступа к продукту S-Terra Client (изначально установлен пустой

пароль, измените его значение) (Рисунок 108).

Рисунок 108

2. Инсталляция Клиента управления (продукт VPN Upagent) запускается программой

setup_upagent.exе. В появившемся окне (Рисунок 109) нажмите кнопку Да.

Рисунок 109

Для продолжения инсталляциии нажмите кнопку Next.

65

Рисунок 110

Выберите каталог для инсталляции Клиента управления (Рисунок 111).

Рисунок 111

В следующем окне подтвердите готовность к установке и нажмите кнопку Next.

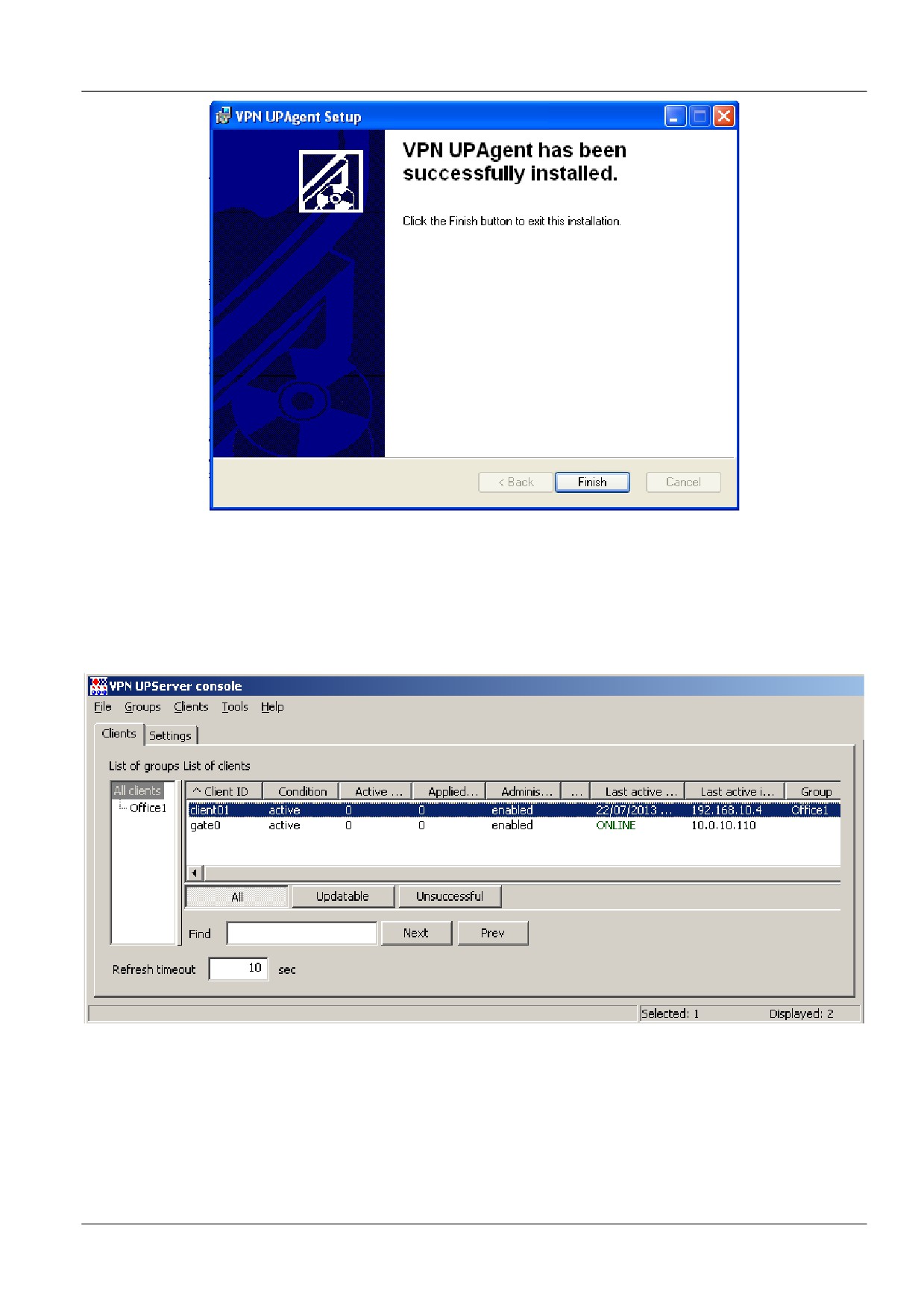

По завершению инсталляции нажмите кнопку Finish (Рисунок 112).

66

Рисунок 112

3. По завершению установки Клиент управления попытается установить связь с Сервером

управления. После успешного соединения и проверки возможности получения

обновлений, состояние клиента на Сервере управления изменится с waiting на

updating, а затем на active. Это означает, что Клиент управления готов к скачиванию

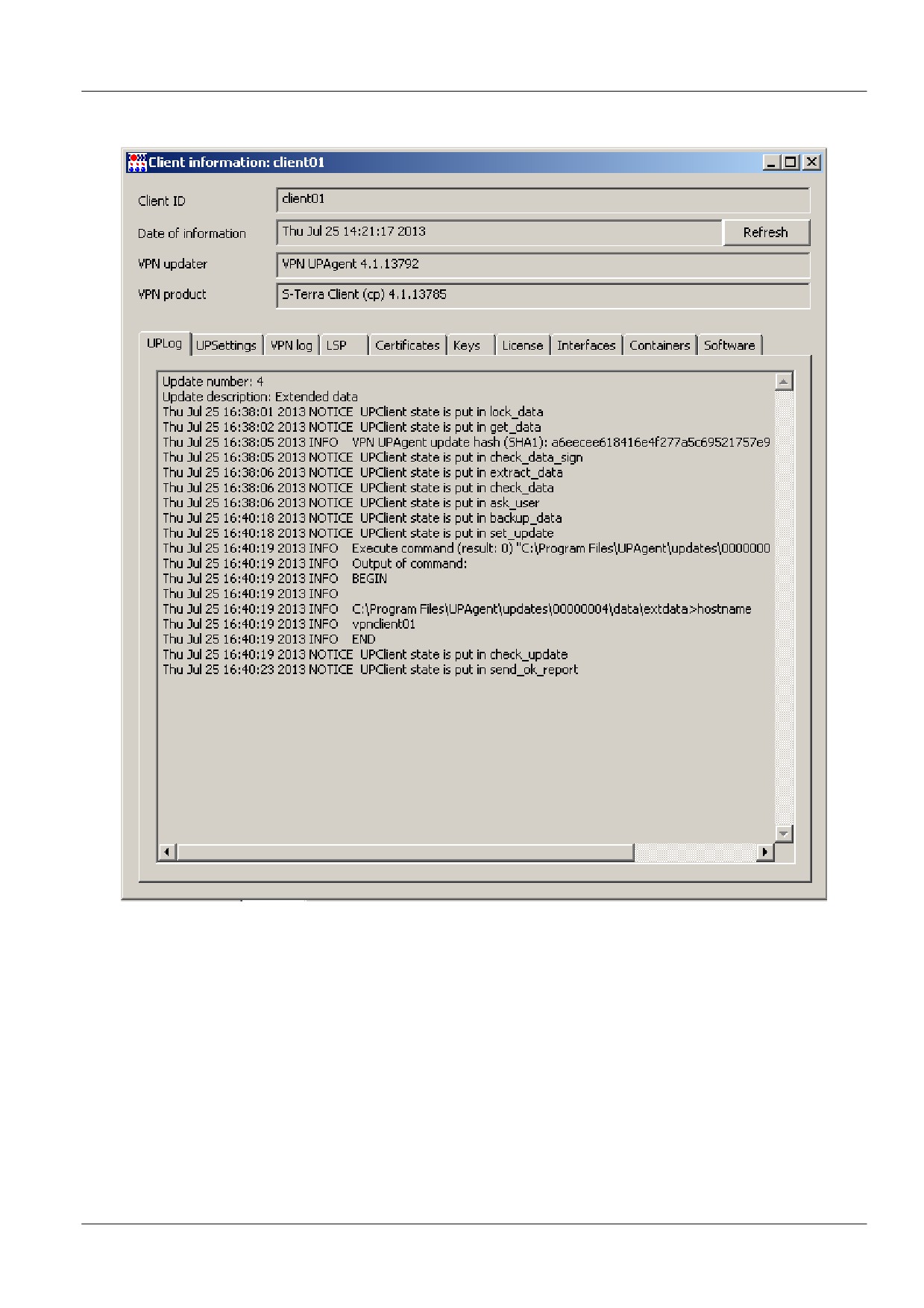

обновлений (Рисунок 113).

Рисунок 113

67

7. Сценарий перехода на аутентификацию с использованием

сертификатов

Предположим, что на управляемом устройстве установлен Клиент управления, продукты CSP VPN

Server и КриптоПро CSP 3.6. На центральном шлюзе также установлен Клиент управления и

продукт CSP VPN Gate c криптографией КриптоПро CSP 3.6. Для аутентификации оба продукта

используют предопределенный ключ. Требуется изменить метод аутентификации - использовать на

обоих устройствах локальные сертификаты.

Сценарий перехода на аутентификацию с использованием сертификатов осуществляется в

несколько этапов:

1. на Сервере управления для клиента подготовьте обновление, которое включает в себя

случайную последовательность чисел, имя контейнера для ключевой пары и пароль на

контейнер

2. получив обновление, на управляемом устройстве создастся ключевая пара и запрос на

сертификат

3. на Сервере управления появится новая информация о клиенте - создан контейнер с

ключевой парой и запрос на сертификат. С Сервера управления отошлите запрос в

Удостоверяющий Центр, а затем получите СА и локальный сертификат для клиента

4. на Сервере управления подготовьте обновление, включающее новый локальный

сертификат, СА сертификат и отредактированную политику для данного клиента

Далее эти этапы расписаны подробно.

Для создания ключевой пары на управляемом устройстве на нем должна быть настроена

возможность использовать «Исходный Материал».

7.1.

Настройка ДСЧ на устройстве с OC Windows (КриптоПро CSP)

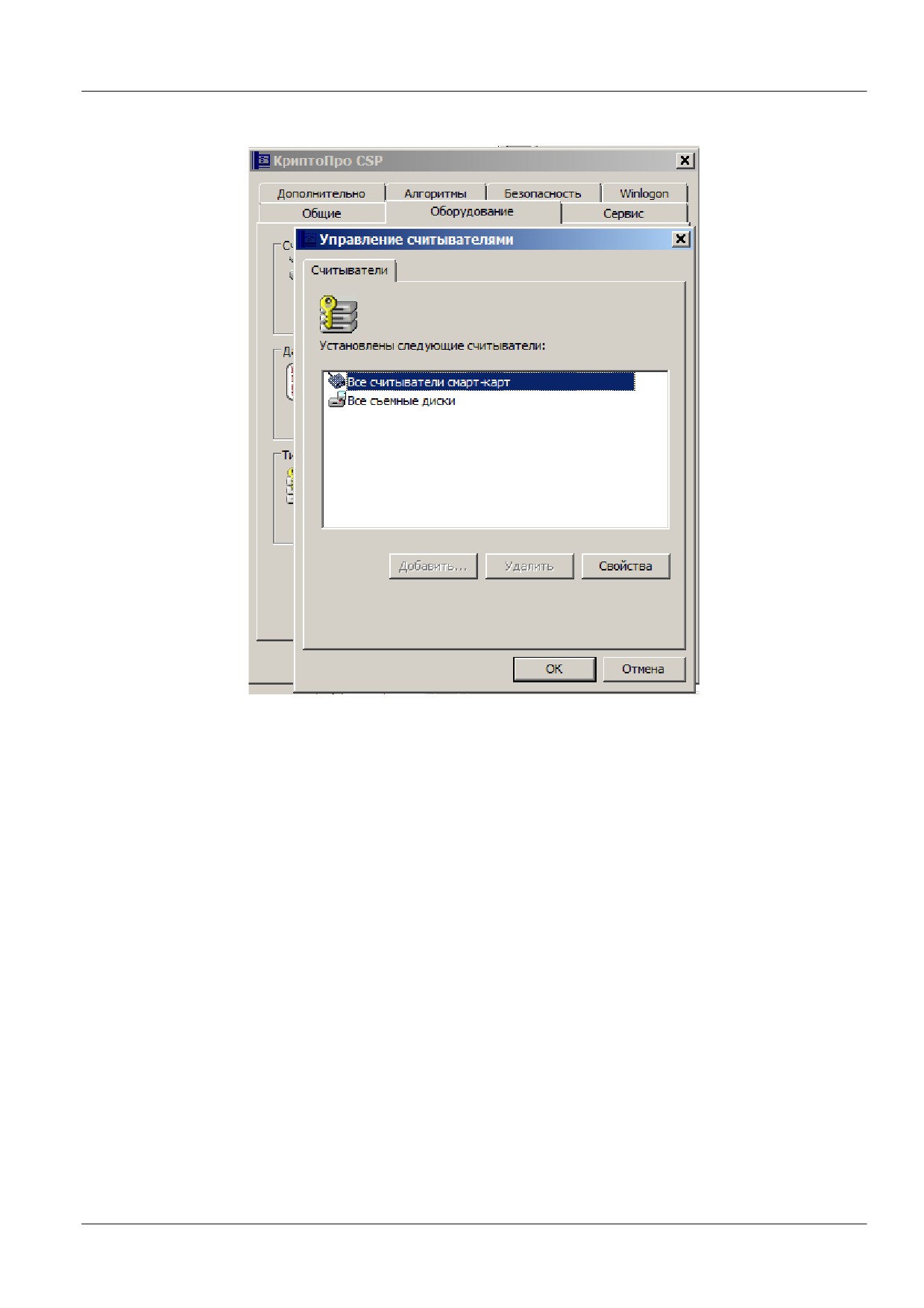

Для возможности использовать «Исходный материал», на управляемом устройстве запустите

КриптоПро CSP 3.6 (Рисунок 114), во вкладке Оборудование нажмите кнопку Настроить ДСЧ. В

открывшемся окне предложение «КриптоПро Исходный Материал» переместите в верхнюю строку,

как первый датчик случайных чисел и нажмите кнопку ОК. Если такого ДСЧ нет - добавьте его.

Рисунок 114

68

7.6.

Создание обновления с параметрами ключевой пары и запроса на

сертификат

1. На управляемом устройстве с OC Windows в «КриптоПро CSP» должен быть

инсталлирован считыватель, например, Реестр.

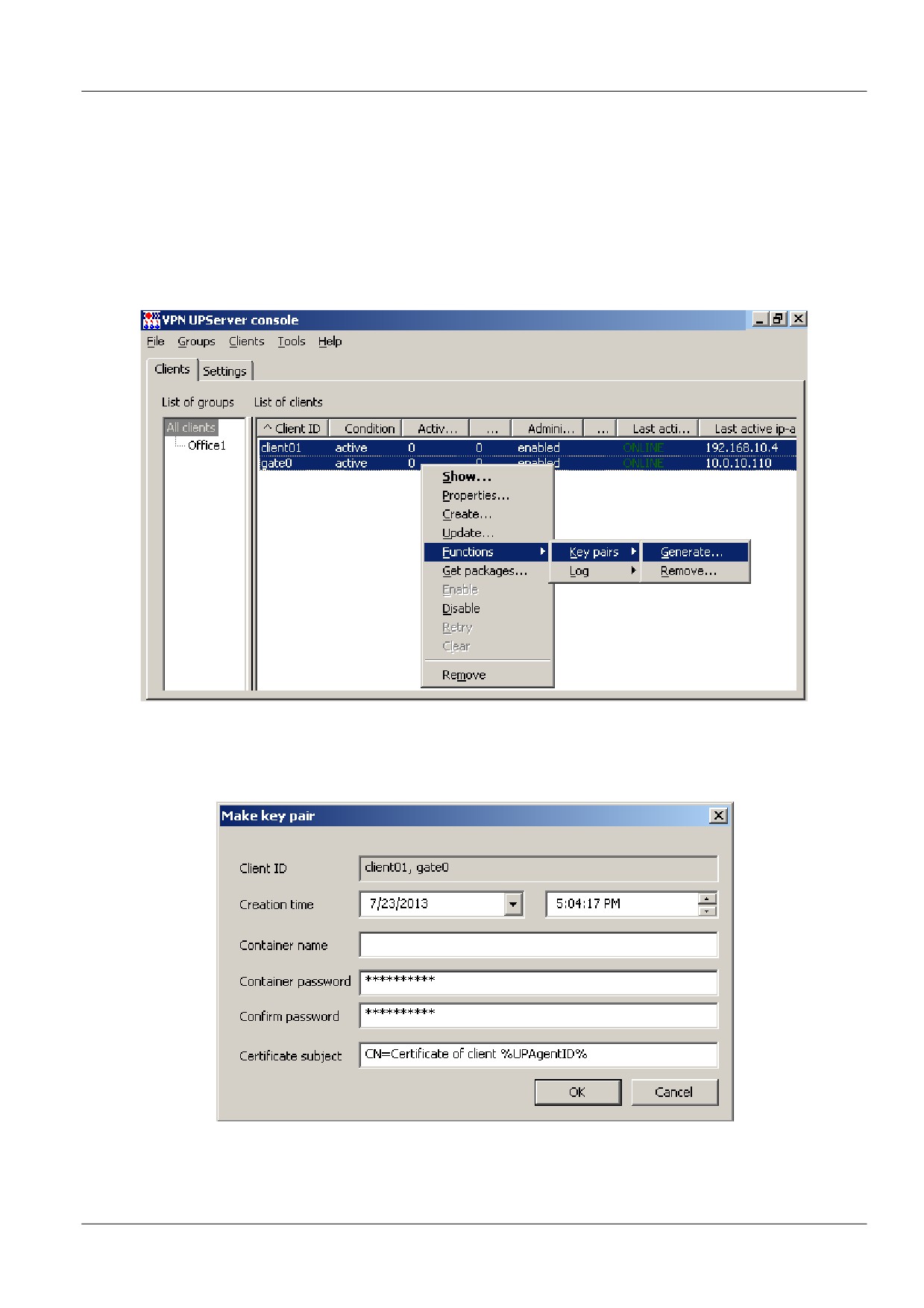

2. На Сервере управления сразу для двух устройств создайте обновления для генерации

ключевой пары и запроса на сертификат на этих устройствах. Поэтому выделите в

таблице строки с клиентами и выберите предложение Functions - Key pairs -

Generate (Рисунок 115).

Рисунок 115

3. В открывшемся окне (Рисунок 116) заполните только два поля - задайте пароль на

контейнер и его подтверждение, в который будет размещена ключевая пара для

локального сертификата.

Рисунок 116

Окно Make key pair имеет следующие поля:

70

 Creation time - время, когда Сервер управления сделает доступным для Клиента

управления обновление, содержащее необходимые данные для создания

ключевой пары и запроса на сертификат

 Container name - имя контейнера на управляемом устройстве, в который будет

записана ключевая пара. Если это поле не задано, то имя контейнера будет

подобрано автоматически. При указании имени оно должно быть уникальным и

включать имя считывателя, если на управляемом устройстве инсталлировано

несколько считывателей. Например,

\\.\HDIMAGE\HDIMAGE\\cont1

\\.\REGISTRY\cont1 или REGISTRY\\cont2

\\.\FAT12_A\cont3 или FAT12_A\cont4

 Container password - пароль для защиты контейнера. Если это поле не задано, то

пароль для контейнера будет считаться пустым

 Confirm password - поле для повторного ввода пароля. Должно совпадать со

значением Container password

 Certificate subject - строка, используемая в качестве поля Subject при создании

запроса на сертификат. В этой строке можно использовать макросы, такие как

%UPAgentID%, %UPAgentGroup% и т.п, которые будут заменены на их значения

(список макросов, которые можно использовать, совпадает с переменными,

передаваемыми в файл cook.bat при его запуске).

4.

При нажатии кнопки OK предлагается выполнить «биологическую» инициализацию ДСЧ

- понажимайте клавиши или перемещайте указатель мыши (Рисунок 117). Если на

Сервере управления установлен аппаратный ДСЧ, то данное окно не выводится.

Рисунок 117

5. После этого в таблице появятся новые обновления с параметрами ключевых пар и

контейнеров для данных клиентов (Рисунок 118). Количество активных обновлений

(столбец Active updates) увеличится на единицу.

Рисунок 118

71

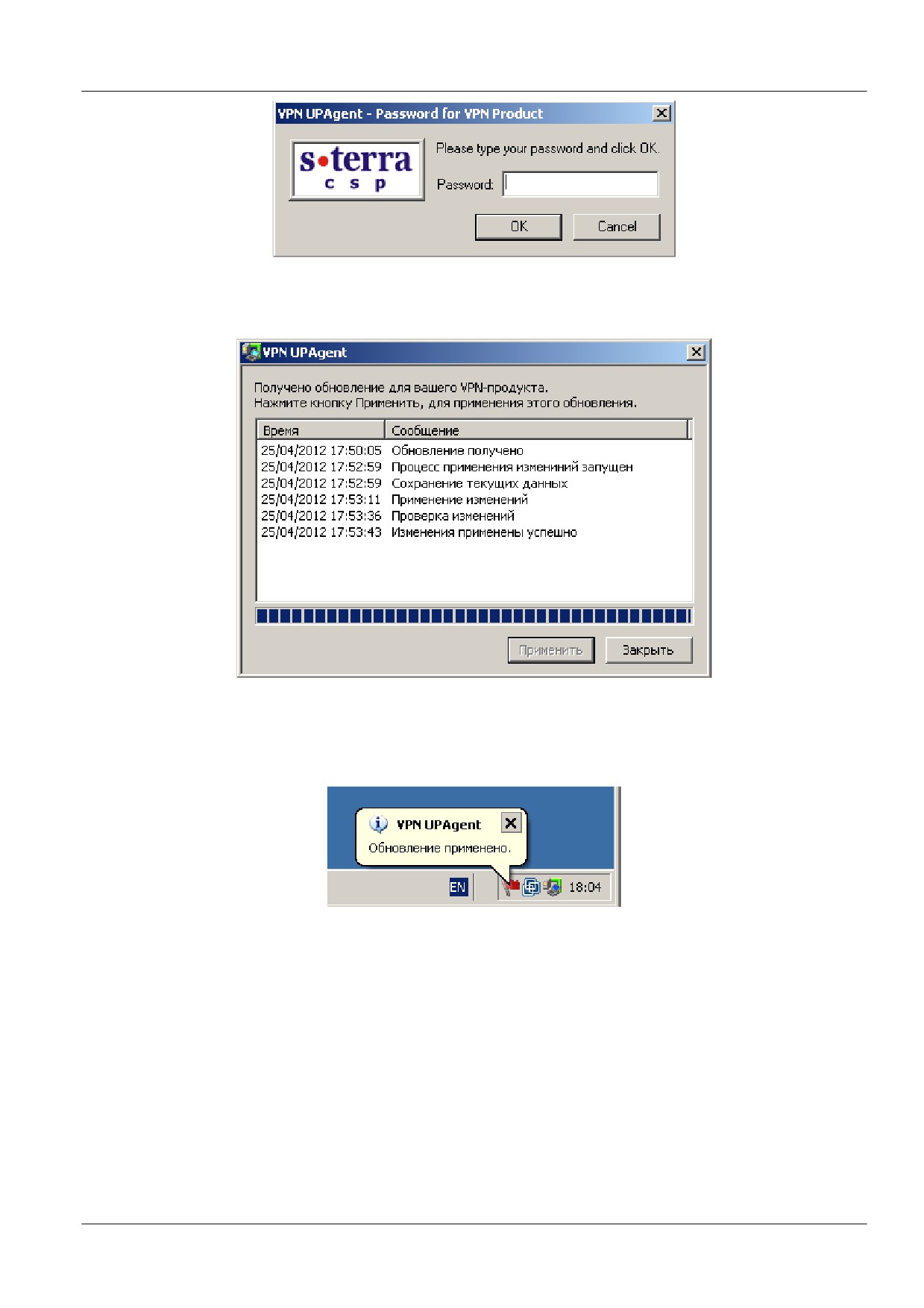

6. На устройстве с установленным S-Terra Gate обновление применяется автоматически. На

устройстве с установленным S-Terra Client запрашивается разрешение на применение

обновления, для этого посмотрите раздел «Действия администратора при обновлении» и на

устройстве с S-Terra Client дважды кликните мышкой на иконке в трее задач с запросом

разрешения, в открывшемся окне нажмите кнопку Применить. Через некоторое время

обновления будут применены на устройствах, что отразится в таблице на Сервере

управления (Рисунок 119). Количество успешных примененных обновлений увеличится на

единицу, а количество готовых к скачиванию - уменьшится на единицу.

Рисунок 119

7.7.

Создание на клиенте ключевой пары и запроса на сертификат

В результате на каждом устройстве будет создан контейнер с ключевой парой и запрос на

сертификат, которые можно увидеть на Сервере управления. Для выделенного клиента в

контекстном меню выберите предложение Show (Рисунок 120).

Рисунок 120

72

Рисунок 121

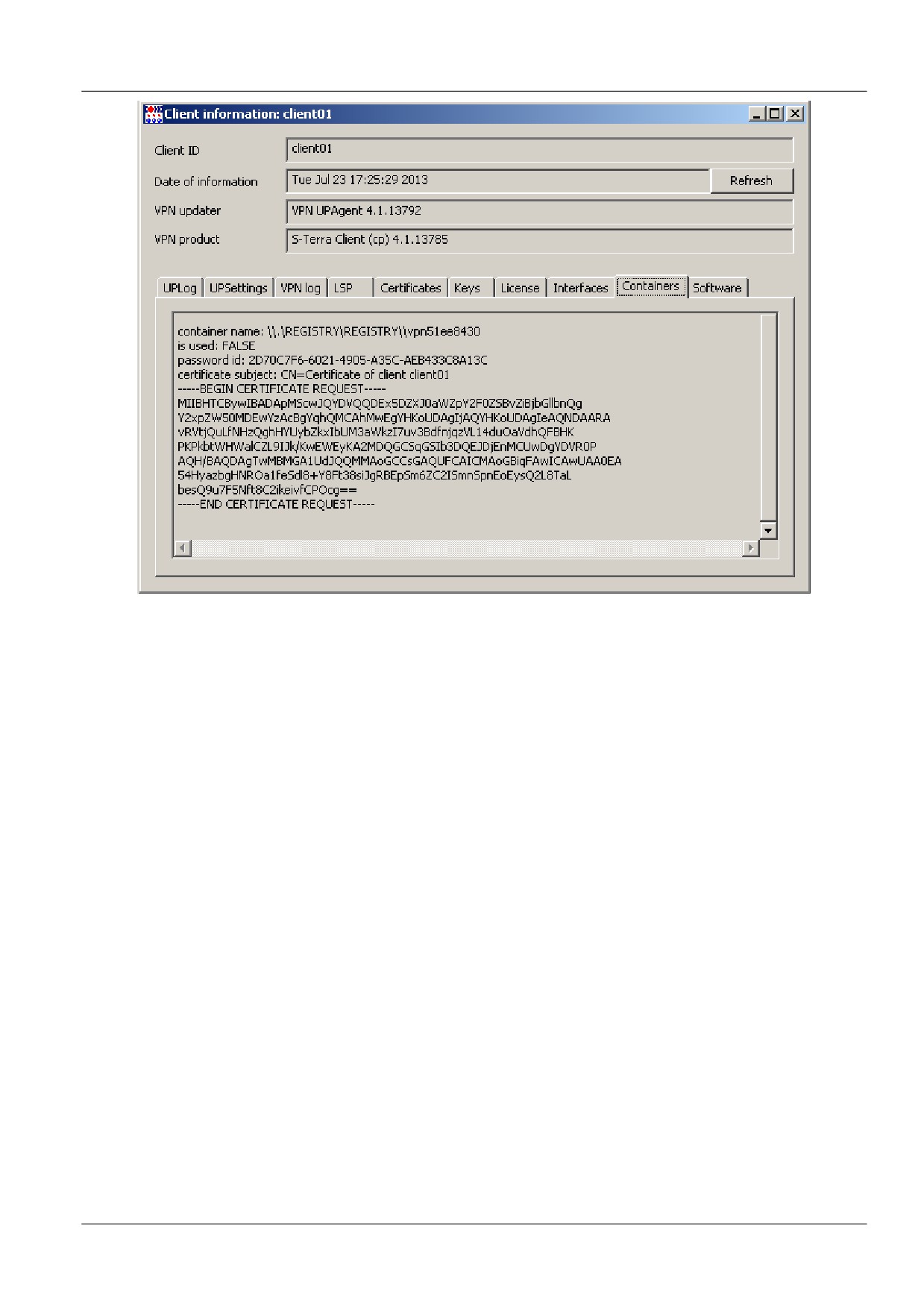

Во вкладке Containers для gate0 появилась запись о созданном контейнере и запросе на

сертификат (Рисунок 121):

 container name - имя созданного контейнера на жестком диске

 is used: FALSE - признак того, что контейнер еще не используется продуктом S-Terra

Gate/CSP VPN Gate, так как сертификат не создан

 password id - уникальный идентификатор пароля к контейнеру

 certificate subject - строка, которая использовалась в качестве поля Subject при создании

запроса на сертификат

 тело запроса на сертификат.

Для клиента client01 контейнер размещен в Registry управляемого устройства (Рисунок 122).

73

Рисунок 122

7.8.

Создание сертификата

Запрос на сертификат скопируйте из вкладки Containers, отошлите в Центр сертификации,

используя, например, средства Microsoft Windows CA (Рисунок 126).

1. На Сервере управления запустите Microsoft Internet Explorer, в поле Address

укажите адрес Удостоверяющего Центра и утилиту certsrv (Certificate Service).

Для целей тестирования можно настроить Удостоверяющий Центр на Сервере управления

(настройку УЦ см. в документе «Приложение» к Программному комплексу CSP VPN Gate).

В этом случае наберите http://127.0.0.1/certsrv/.

2. В появившемся окне высвечивается имя Удостоверяющего Центра - в нашем случае S-

Terra Demo CA. Выберите предложение Request a certificate.

74

Fa

Рисунок 123

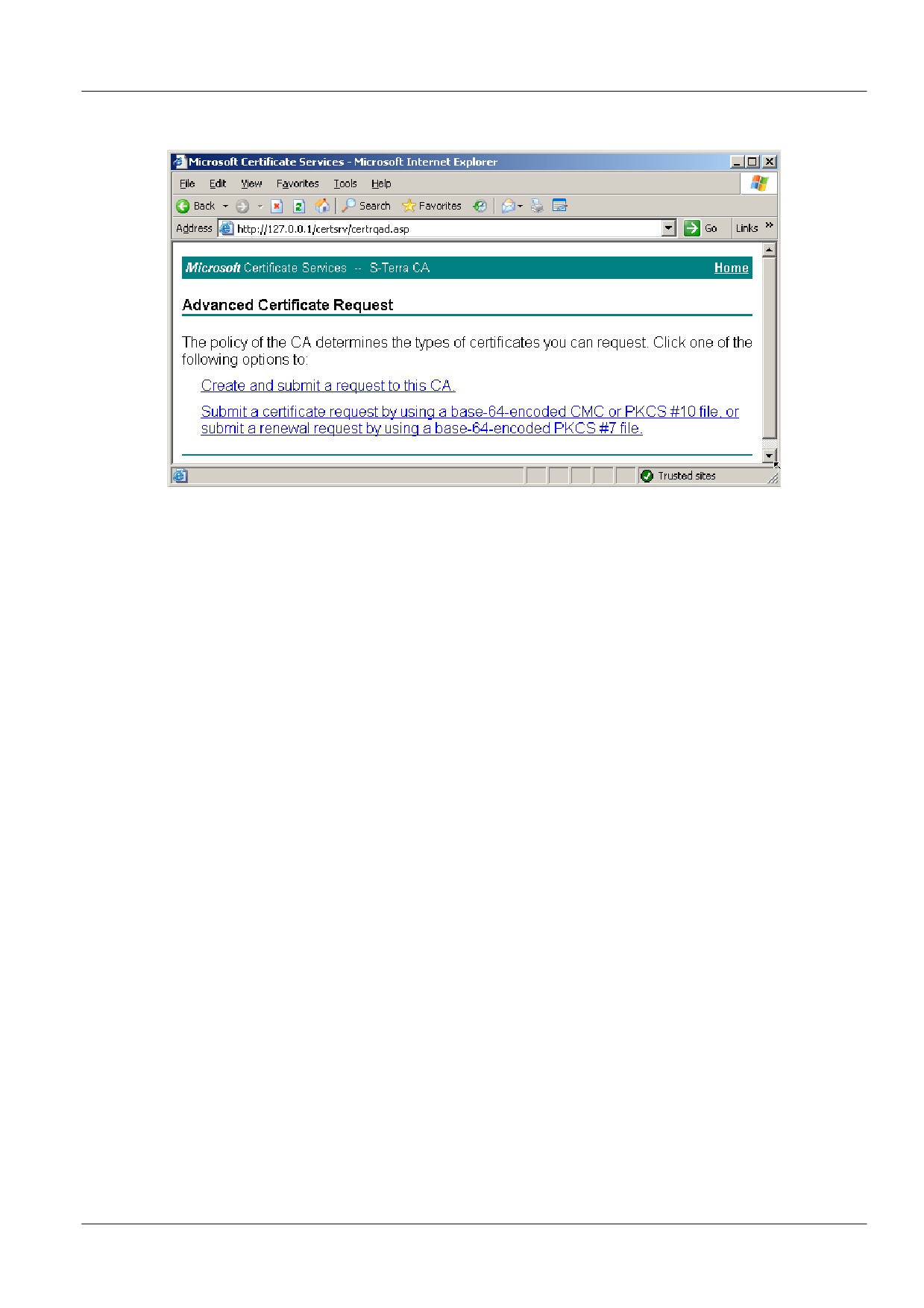

3. Далее выберите форму расширенного запроса - предложение “advanced

certificate request”.

Рисунок 124

75

4. Чтобы вставить скопированный в буфер запрос выберите предложение “Submit a

certificate request «”.

Рисунок 125

5. Вставьте скопированный запрос и нажмите кнопку Submit.

Рисунок 126

76

Рисунок 127

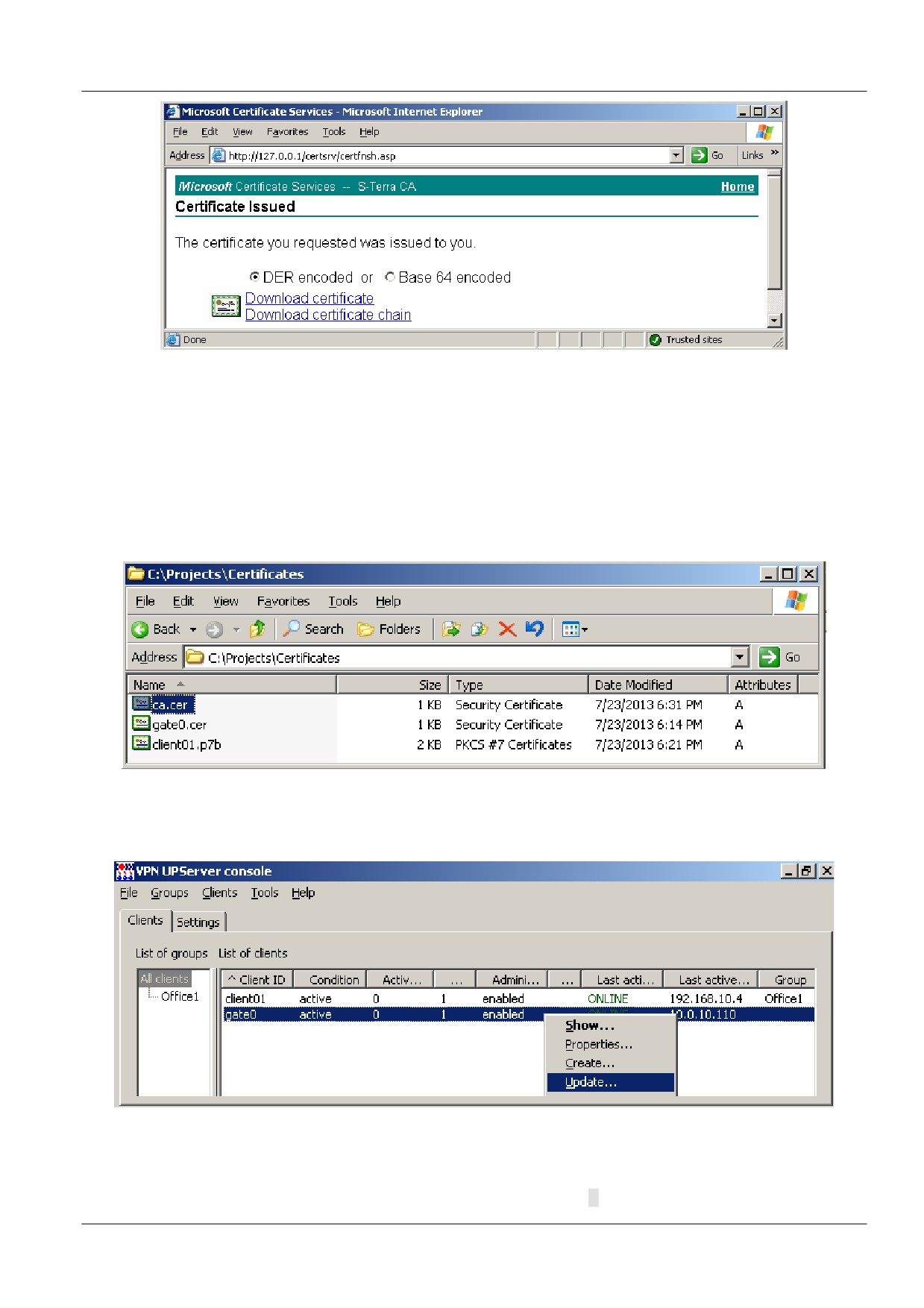

6. Выбрав предложение «Download certificate», сохраните локальный сертификат

для gate0 в файл на Сервере управления. Откройте созданный файл, просмотрите СА

сертификат и сохраните его в файл.

7. Также вставьте запрос и для client01 и получите сертификат. Для сохранения

локального и СА сертификата в одном файле можно выбрать предложение «Download

certificate chain» (Рисунок 127), сохранив в формате PKCS#7.

8. Два созданных локальных сертификата для клиентов gate0 и client01, а также СА

сертификат сохранены на Сервере управления (Рисунок 128).

Рисунок 128

7.9.

Создание обновления с новым сертификатом для шлюза

Рисунок 129

1. На Сервере управления в контекстном меню выберите предложение Update (Рисунок

129).

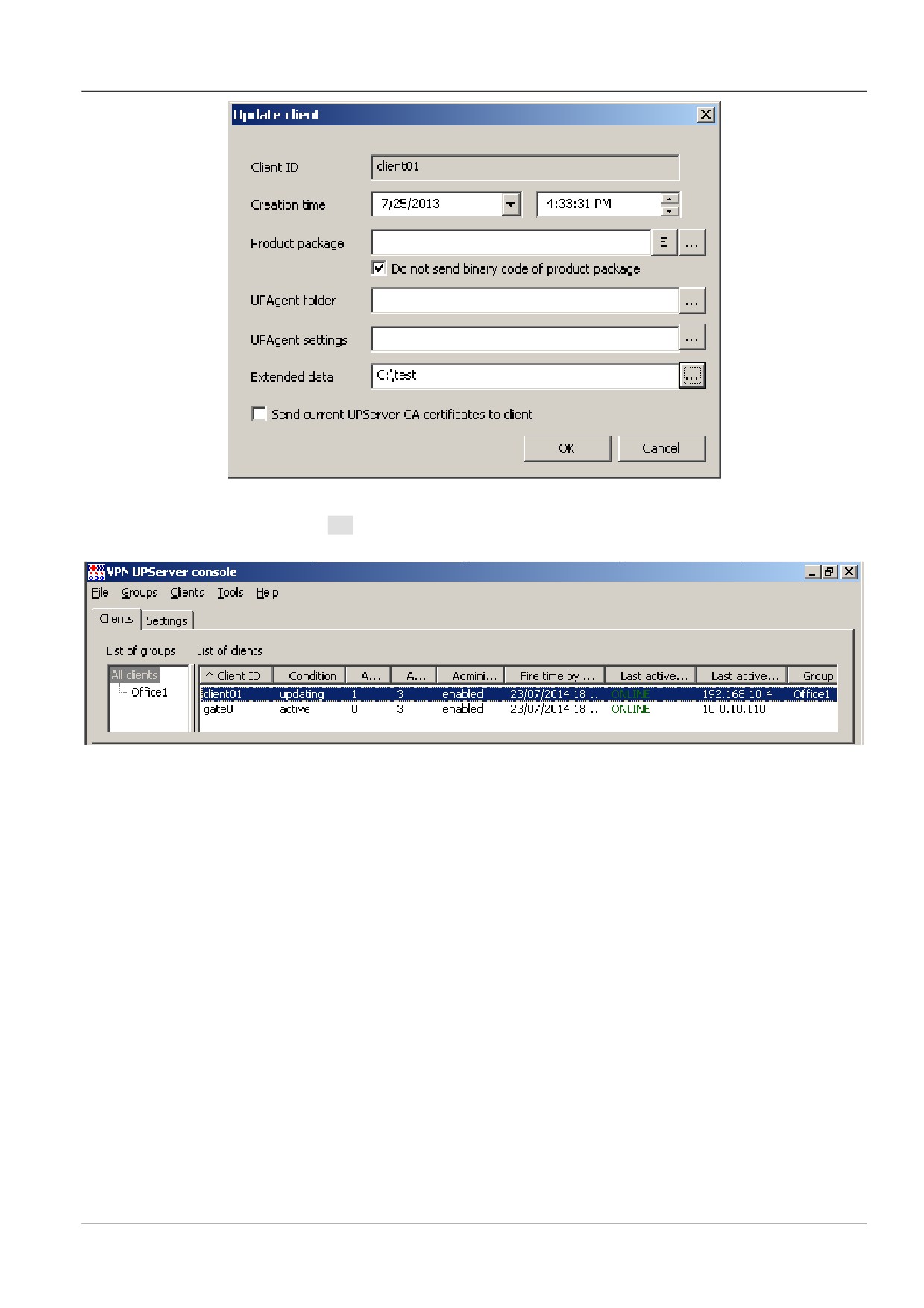

2. В открывшемся окне Update client нажмите кнопку Е (Рисунок 130).

77

Рисунок 130

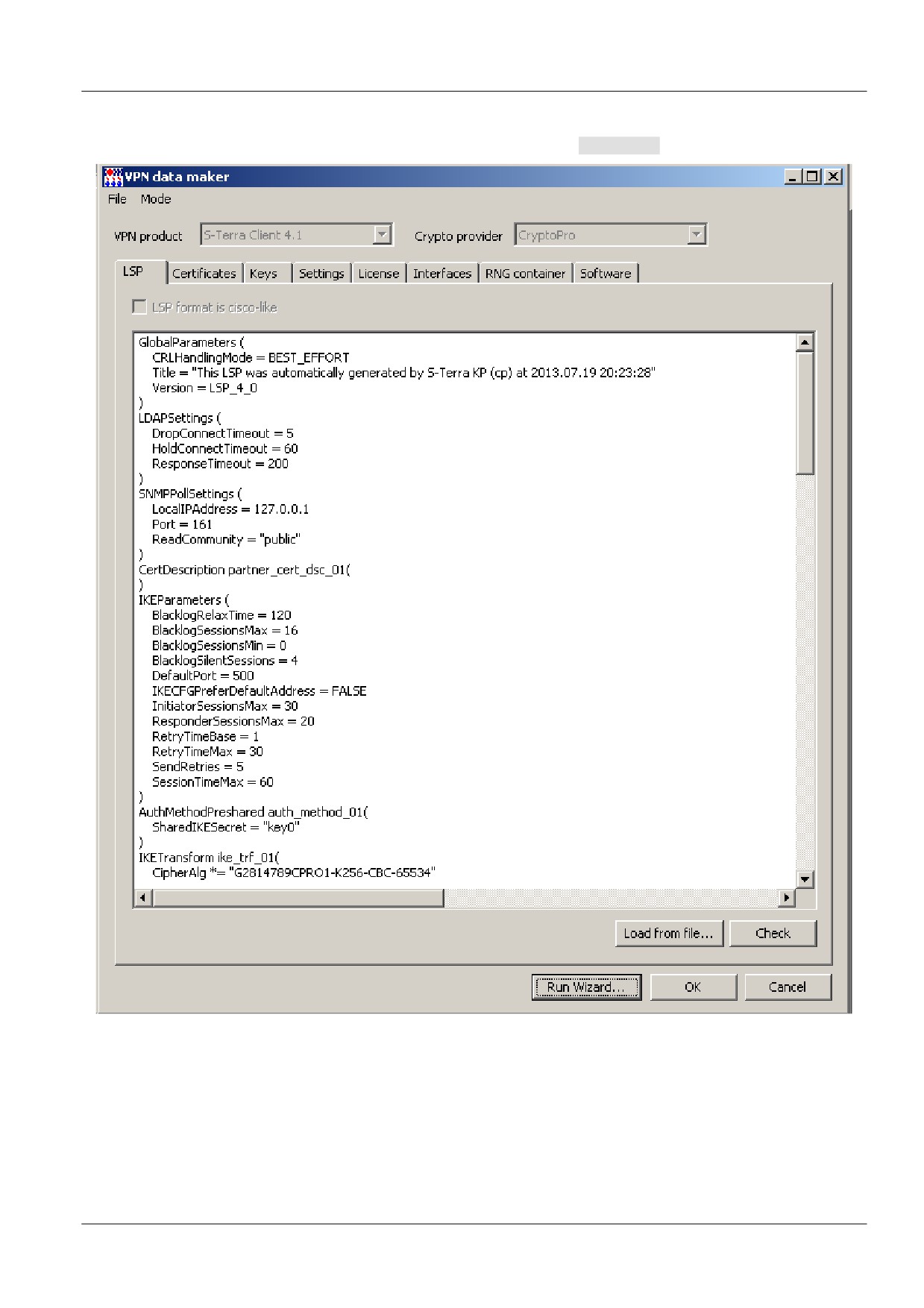

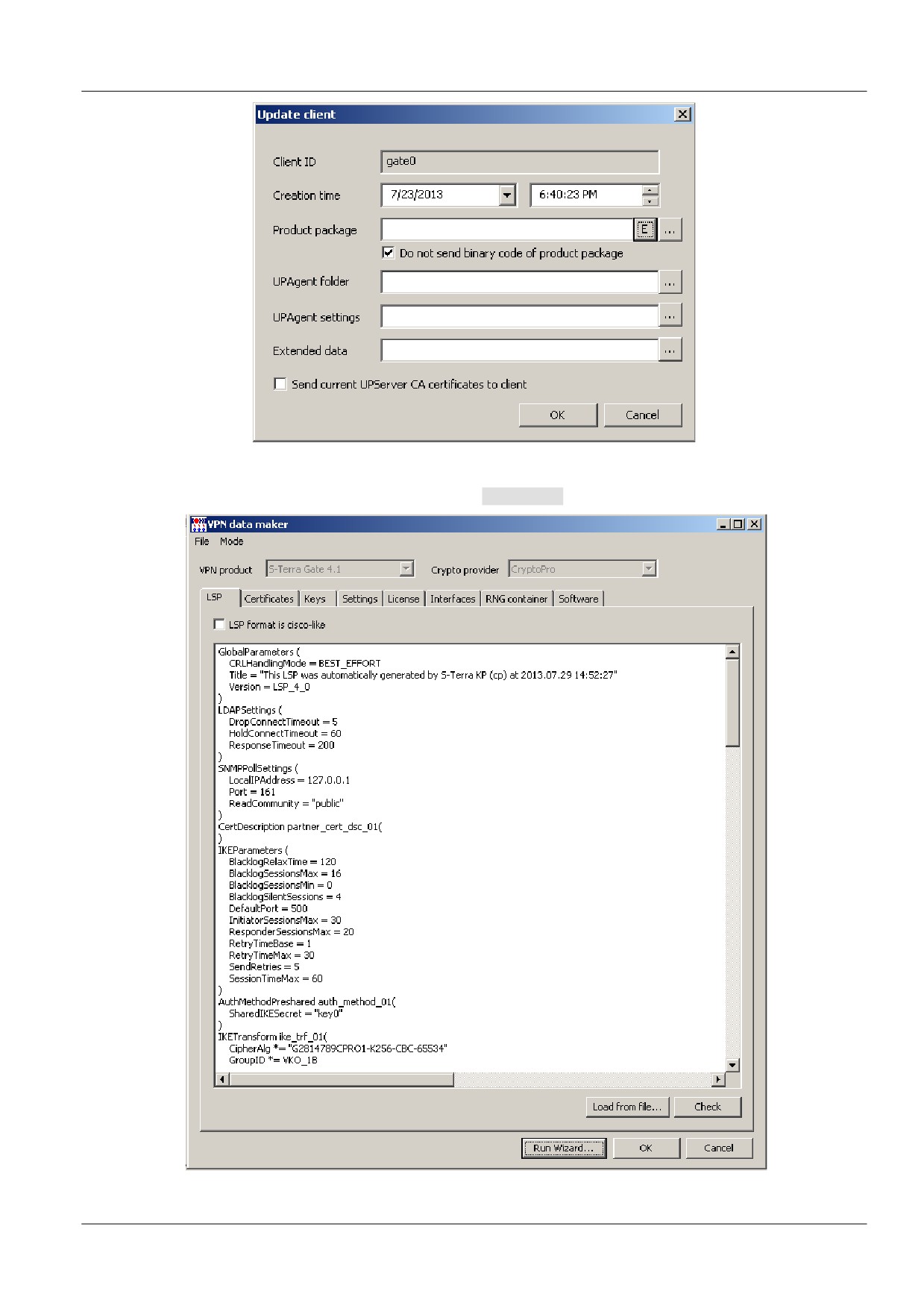

3. В окне VPN data maker (Рисунок 131) перейдите в окна мастера для редактирования

настроек S-Terra Gate, нажав кнопку Run Wizard.

Рисунок 131

78

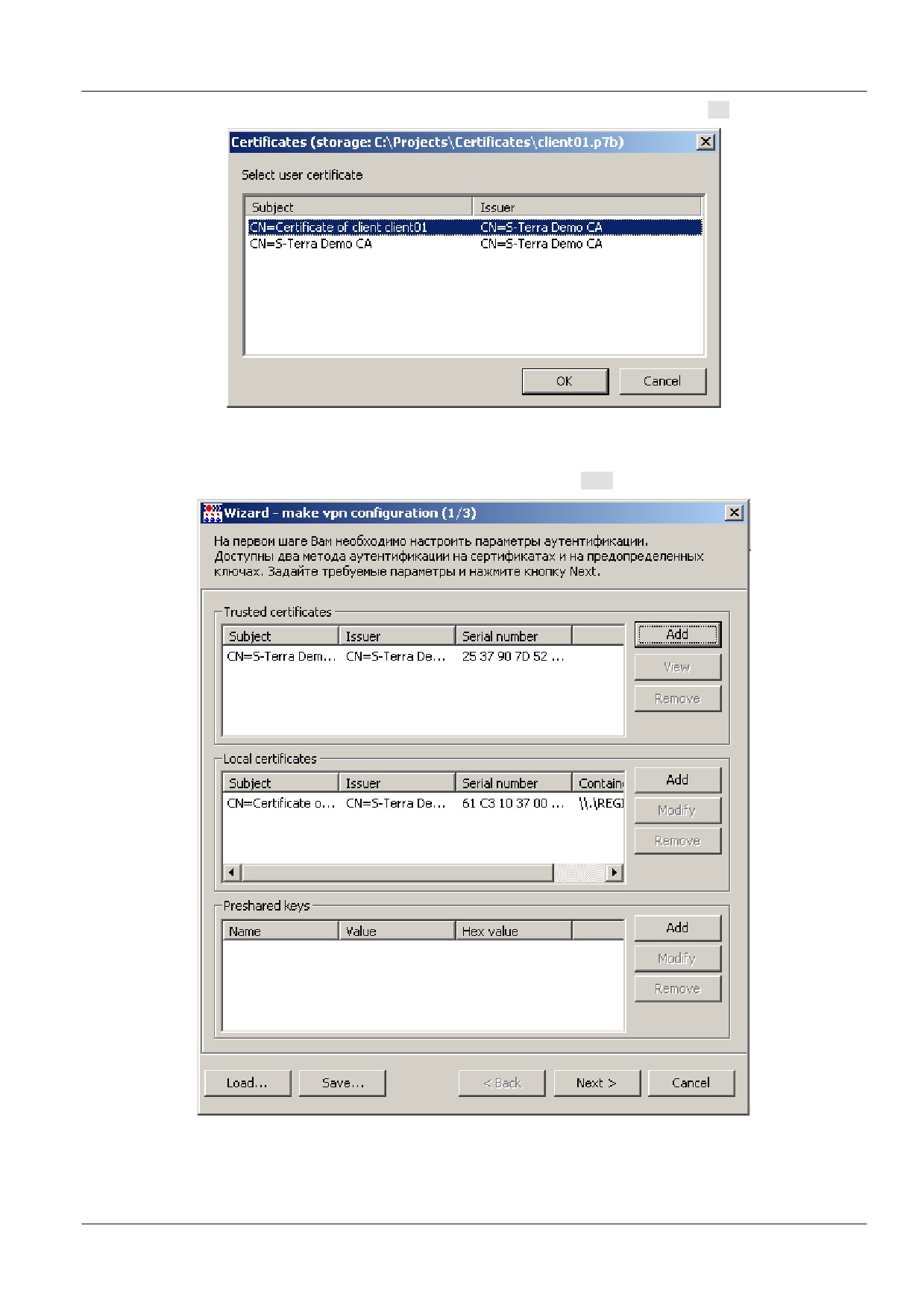

4. В открывшемся окне добавьте СА сертификат, которым были подписаны сертификаты

для client01 и gate01, и локальный сертификат для gate0 (Рисунок 132). Нажмите кнопку

Next.

Рисунок 132

5. Для добавления нового правила нажмите кнопку Add (Рисунок 133).

Рисунок 133

79

6. Новое правило нужно привязать к интерфейсу с псевдонимом FastEthernet0/0, который

обращен во внешнюю подсеть (в нашей схеме это интерфейс с адресом 192.168.10.2). В

разделе Local IP Addresses укажите всю внутреннюю подсеть 10.0.0.0/16, в разделе

Partner IP Addresses - значение Any, партнер может быть с любым адресом. В разделе

Action - соединение с партнером должно быть защищено, строится IPsec туннель, для

аутентификации устройства используется локальный сертификат, в качестве

идентификатора gate0 используется поле DistinguishedName локального сертификата, у

партнера идентификатор может быть любым. Нажмите кнопку ОК (Рисунок 134).

Рисунок 134

7. На открывшемся предупреждении нажмите кнопку Yes (Рисунок 135).

80

Рисунок 135

8. Созданному правилу увеличьте приоритет, используя кнопку Up (Рисунок 136). После

этого нажмите кнопку Next.

Рисунок 136

9. Лицензионные данные оставьте без изменений, нажмите кнопку Finish (Рисунок 137).

Рисунок 137

81

10. Все введенные данные размещены мастером во вкладках проекта, нажмите кнопку ОК

(Рисунок 138).

Рисунок 138

82

11. В окне создания обновления нажмите кнопку ОК (Рисунок 139).

Рисунок 139

12. Обновление для gate0 c использованием локального сертификата для аутентификации

создано (Рисунок 140).

Рисунок 140

13. После того как центральный шлюз скачает подготовленное обновление и применит его,

на Сервере управления можно посмотреть вкладку Certificates, выбрав в контекстном

меню предложение Show, - СА и локальный сертификаты зарегистрированы в продукте

и используются (Рисунок 141).

83

Рисунок 141

14. Во вкладке Containers видно, что на центральном шлюзе используется контейнер с

ключевой парой локального сертификата - is used: TRUE.

Рисунок 142

84

7.10. Создание обновления с новым сертификатом для устройства с клиентом

Обратите внимание, что на момент замены сертификата на клиенте с S-

Terra Agent/CSP VPN Agent, его партнеры уже должны быть настроены на

работу с новым сертификатом на S-Terra Agent/CSP VPN Agent.

1. Создание обновления для устройства с клиентом выполняется также как и для

центрального шлюза - в контекстном меню выберите предложение Update (Рисунок

143).

Рисунок 143

2. В следующем окне нажмите кнопку E для вызова окна для ввода данных (Рисунок 144).

Рисунок 144

85

3. Появится окно VPN data maker с текущими настройками продукта S-Terra Client. Для

перехода на аутентификацию с использованием сертификатов в этом случае

возпользуемся окнами мастера - нажмите кнопку Run Wizard.

Рисунок 145

86

4. В первом окне мастера добавьте СА сертификат и локальный сертификат клиента

client01, а предопределенный ключ с именем key0 удалите (Рисунок 146).

Рисунок 146

5. При добавлении сертификатов выберите файл, в котором лежат два сертификата - СА

сертификат и локальный сертификат для client01.

Рисунок 147

87

6. В открывшемся окне выберите СА сертификат или локальный и нажмите ОК.

Рисунок 148

7. В окне добавления сертификатов нажмите кнопку Next (Рисунок 149).

Рисунок 149

8. В следующем окне отредактируйте первое правило, так как для аутентификации клиента

будет использоваться только локальный сертификат (Рисунок 150).

88

Рисунок 150

9. В правиле измените только метод аутентификации клиента - укажите локальный

сертификат, в качестве идентификатора - поле DN сертификата (Рисунок 151).Нажмите

ОК.

Рисунок 151

89

10. В окне с правилами для client01 нажмите кнопку Next (Рисунок 152).

Рисунок 152

11. Лицензионные данные оставьте без изменений и нажмите кнопку Finish (Рисунок 153).

Рисунок 153

12. В окне VPN data maker со вкладками нажмите кнопку ОК.

13. В окне создания обновления Update client также нажмите кнопку ОК (Рисунок 154).

90

Рисунок 154

14. Обновление для client01 создано (Рисунок 155). Помните, что на клиенте требуется дать

разрешение на применение обновления.

Рисунок 155

15. После применения обновления на клиенте (Рисунок 156), Клиент управления пришлет

на Сервер управления информацию о настройках клиента.

Рисунок 156

91

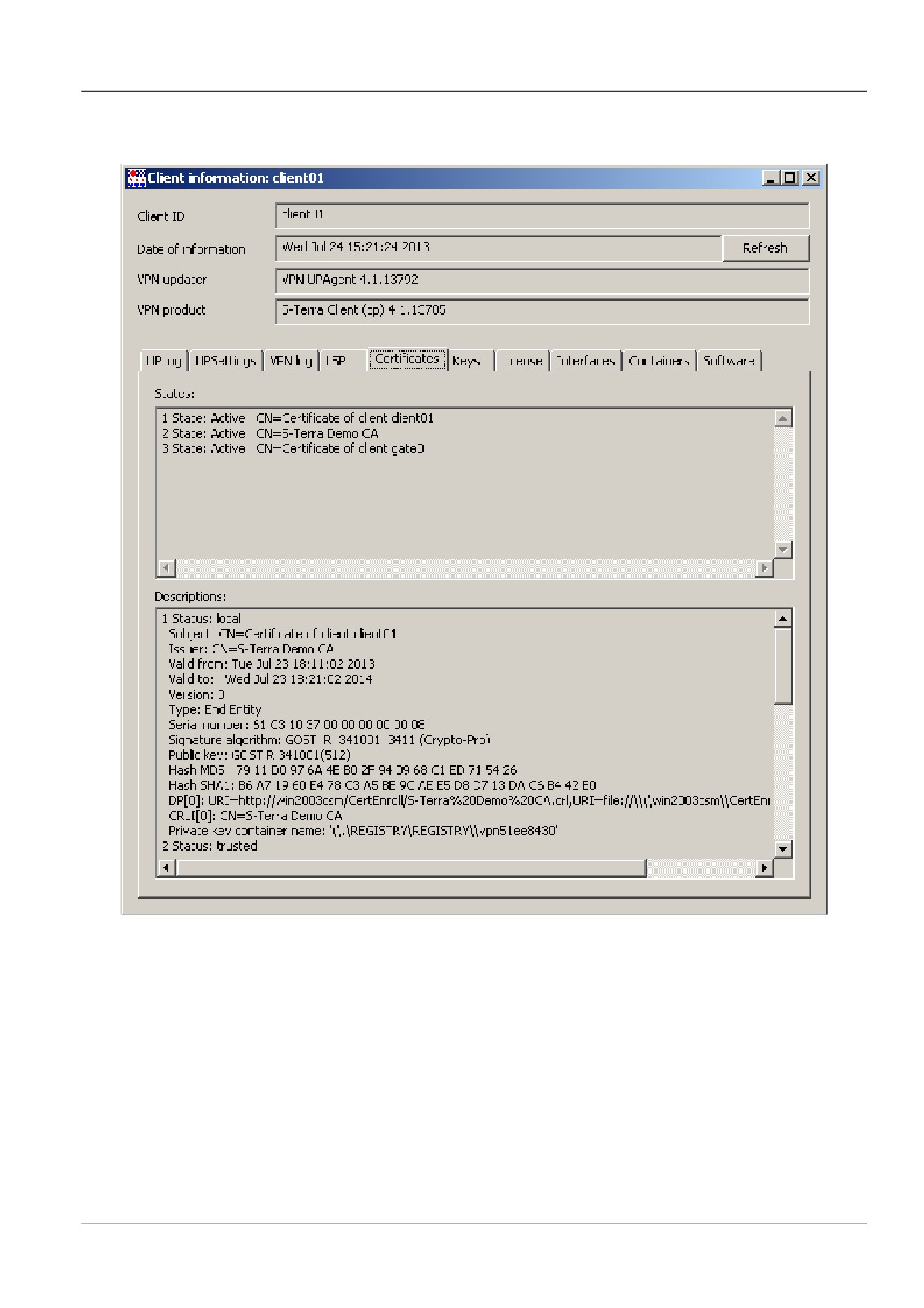

16. В контекстном меню по команде Show откройте вкладку Certificates (Рисунок 157). Видно, что

на устройстве с клиентом зарегистрировано 3 сертификата, при создании соединения с

центральным шлюзом он прислал по IKE свой сертификат.

Рисунок 157

92

8. Сценарий неудачного обновления клиента

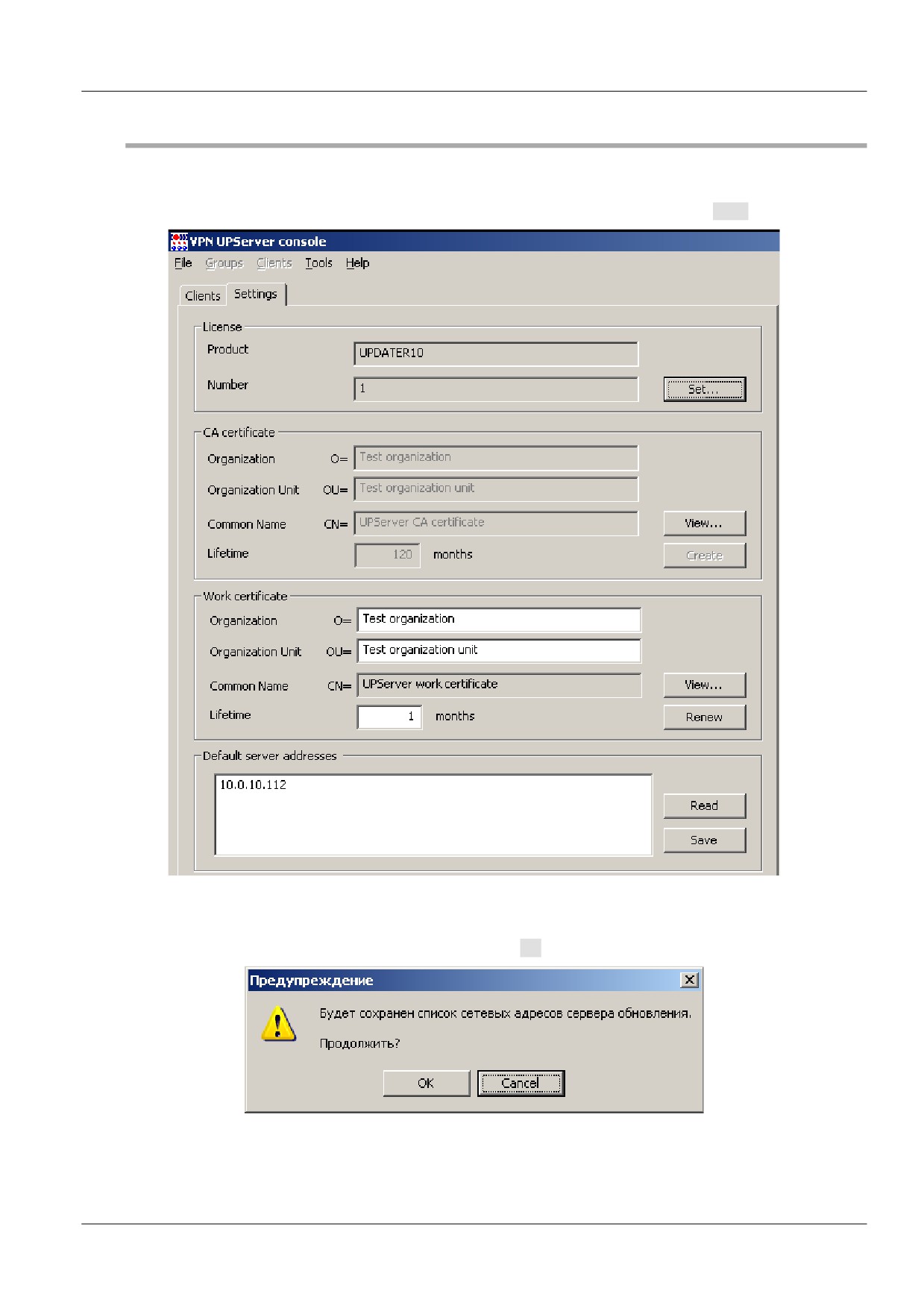

1. Для получения неудачного обновления клиента укажите неверный адрес Сервера

управления в настройках Клиента управления. Для этого во вкладе Settings измените,

например, адрес 10.0.10.111 на адрес 10.0.10.112 и нажмите кнопку Save.

Рисунок 158

2. В окне Предупреждение нажмите кнопку ОК.

Рисунок 159

93

3. Создайте новое обновление для существующего клиента. Перейдите на вкладку Clients и

выберите операцию Update…

Рисунок 160

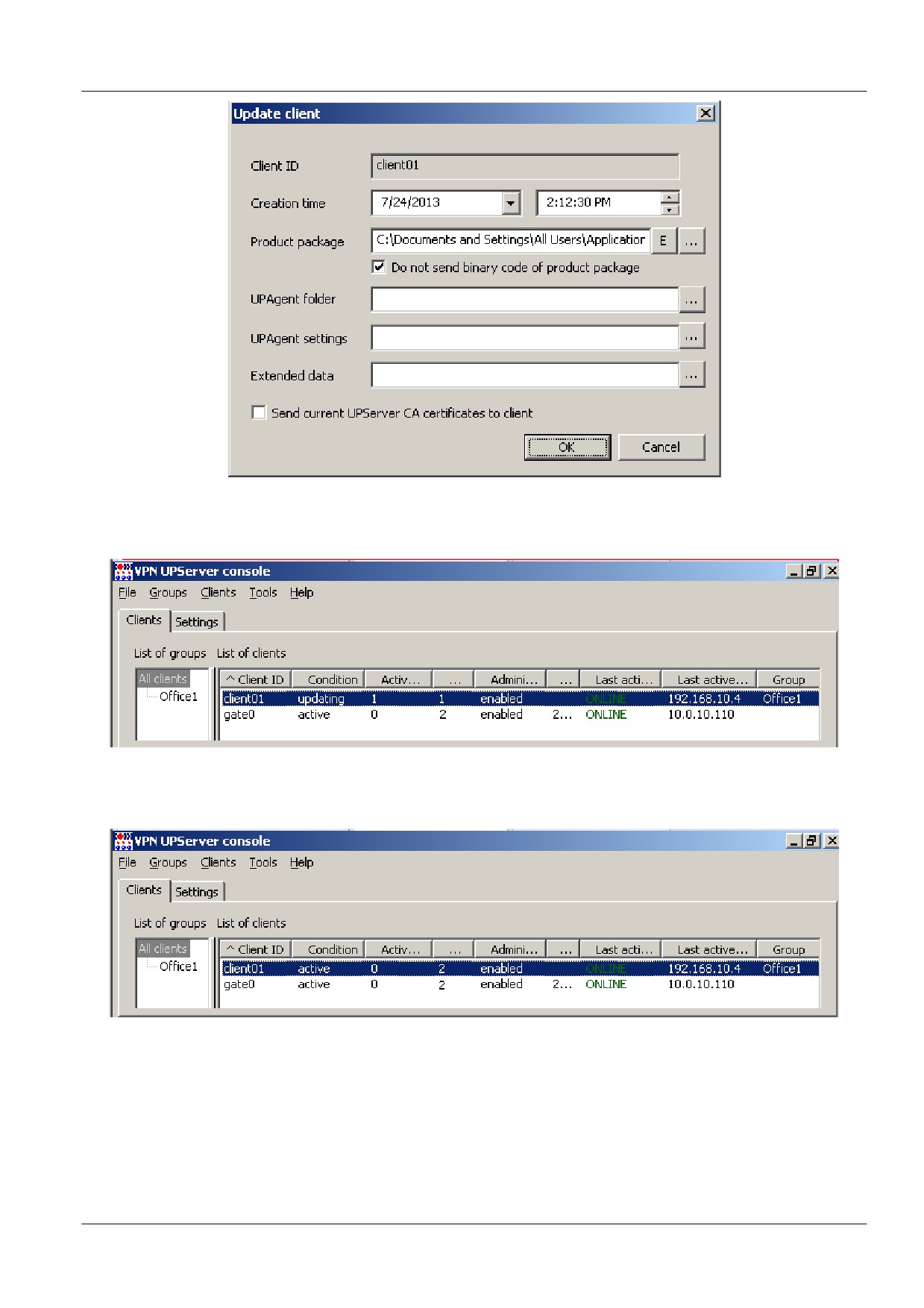

4. В открывшемся окне Update client задайте файл настроек Клиента управления в поле

UPAgent settings, в котором уже записан неверный адрес Сервера управления.

Расположение файла зависит от операционной системы:

“C:\ProgramData\UPServer\csettings.txt” (начиная с OC Vista) или

“C:\Documents and Settings\All Users\Application Data\UPServer\csettings.txt”.

Рисунок 161

5. После нажатия кнопки OK количество активных обновлений увеличится на единицу, и

через некоторое время состояние изменится с active на waiting.

94

Рисунок 162

6. Поле того, как Клиент управления обнаружит обновление, состояние изменится с

waiting на updating.

Рисунок 163

7. На устройстве с установленным S-Terra Client будет запрошено разрешение на

применение обновления, разрешите обновление. По истечении некоторого времени

(если настройки по умолчанию не менялись, то примерно через 6 минут) состояние

изменится с updating на failed.

Рисунок 164

8. Состояние failed означает, что Клиент управления отверг обновление и вернулся к

старой конфигурации. Причины неприятия обновления можно посмотреть, открыв окно

информации о клиенте (Show в контекстном меню), и во вкладке UPLog - лог операции

обновления (Рисунок 165, Рисунок 166).

Рисунок 165

95

Рисунок 166

9. Для отмены неудачного обновления для данного клиента в меню Clients выберите

предложение Clear.

Рисунок 167

10. Выдается предупреждение с просьбой подтвердить удаление всех не примененных

обновлений. Нажмите кнопку ОК.

96

Рисунок 168

11. После этого количество активных обновлений станет равным нулю и через некоторое

время состояние изменится с failed на active. В этом состоянии клиент готов для

последующих обновлений.

Рисунок 169

12. Не забудьте изменить адрес Сервера управления во вкладке Settings на правильное

значение.

97

9. Информация о клиенте на Сервере управления

1. Клиент управления на управляемом устройстве собирает информацию о его настройках

и передает ее на Сервер управления, где ведется мониторинг состояния и настроек

всех управляемых устройств. Для выделенного клиента выберите предложения Show

меню Clients или в контекстном меню.

Рисунок 170

2. В результате будет выдано окно с разными вкладками (Рисунок 171), в которых

отражена информация о проведенных обновлениях, настройках Клиента управления,

действующей в данный момент политике безопасности на устройстве, используемых

предопределенных ключах или сертификатах, об интерфейсах устройства, таблице

маршрутизации и т.п.

3. Во вкладке UPLog ведется регистрация событий при обновлении клиента.

Рисунок 171

98

4. Во вкладке UPSettings (Рисунок 172) отражены настройки Клиента управления. Описание

этих настроек дано в главе «Настройки Клиента управления».

Рисунок 172

5. Во вкладке VPN log отражается регистрация событий, связанных с работой VPN-

продукта, в частности, S-Terra Gate, и настройки syslog-клиента.

Рисунок 173

99

6. Вкладка LSP показывает загруженную политику безопасности на управляемом

устройстве в виде текстового файла и в виде cisko-like конфигурации, а также политику

по умолчанию (Рисунок 174).

Рисунок 174

7. Вкладка Keys показывает только имена предопределенных ключей, используемых при

работе с партнерами, не выдавая их значений.

Рисунок 175

100

8. Вкладка Certificates показывает все зарегистрированные в продукте S-Terra Gate

сертификаты и их статус.

Рисунок 176

9. Во вкладке License отражена информация о Лицензиях на продукты.

Рисунок 177

101

10. Вкладка Interfaces содержит информацию обо всех сетевых интерфейсах управляемого

устройства, маршрутах, а раздел Driver settings показывает настройки IPsec драйвера

(для продуктов S-Terra Gate/CSP VPN Gate, CSP VPN Server).

Рисунок 178

11. Вкладка Containers показывает созданные на управляемом устройстве запросы на

сертификаты, используемые и неиспользуемые контейнеры с ключевыми парами.

102

Рисунок 179

12. Вкладка Software используется только для продукта S-Terra Gate/CSP VPN Gate on

token и описана в разделе «Настройка и управление СПДС «ПОСТ».

103

10. Действия пользователя при обновлении

Сценарий обновления на управляемом устройстве зависит от настройки «Режим запроса

подтверждения у пользователя о начале обновления» на Клиенте управления. По умолчанию эта

настройка имеет значение auto:

для S-Terra Client/CSP VPN Client всегда будет запрашиваться разрешение на применение

обновления

для CSP VPN Server и S-Terra Gate/CSP VPN Gate такое разрешение не запрашивается.

При получении обновления Клиент управления проверяет на управляемом устройстве тип

установленного VPN-продукта, и при наличии S-Terra Client/CSP VPN Client на панель состояния

операционной системы выводится иконка в виде красного флажка и сообщение с просьбой

запустить процесс обновления (Рисунок 180).

Рисунок 180

Двойное нажатие мышки на этой иконке или теле сообщения приводит к появлению окна VPN

UPAgent с отображением процесса обновления (Рисунок 181). При нажатии кнопки Применить

процесс обновления запустится. В ОС Windows Vista и более новых версиях, нижеприведенные

окна будут отображаться в специальном режиме работы ОС, в зависимости от настроек Службы

обнаружения интерактивных служб windows.

Рисунок 181

Если пароль логина в продукт S-Terra Client/CSP VPN Client не пустой, то в процессе обновления

может запрашиваться пароль для изменения данных в базе продукта S-Terra Client/CSP VPN Client

(Рисунок 182). Необходимо задать пароль и нажать кнопку ОК. При отказе задать пароль -

обновление будет считаться неуспешным (все данные будут возращены в прежнее состояние,

сообщение о неудачном обновлении будет отправлено администратору).

104

Рисунок 182

В окне VPN UPAgent отображаются все этапы обновления продукта. При удачном завершении

процесса обновления будет выдана строка «Изменения применены успешно».

Рисунок 183

А над иконкой с красным флажком появится сообщение «Обновление применено». Через некоторое

время это сообщение и иконка исчезнут.

Рисунок 184

При неуспешном обновлении в окне VPN UPAgent появится строка «Изменения не применены».

105

Рисунок 185

А над красным флажком появится сообщение «Обновление не применено». Окно и сообщение

через некоторое время исчезнут.

Рисунок 186

106

11. Сценарий выполнения расширенного обновления

Для примера на управляемом устройстве требуется вывести информацию об имени хоста,

выполнив команду

hostname

Для этого надо создать обновление с командой hostname, например, для клиента client01, скачав

которое Клиент управления и запустит эту команду. Порядок действий следующий:

13. На устройстве с Сервером управления создайте каталог C:\test и в нем сохраните

файл update.bat со следующим содержанием:

hostname

14. На Сервере управления выделите клиента client01, в контекстном меню выберите

предложение Update.

Рисунок 187

15. После этого будет выдано окно формирования обновления для клиента.

Рисунок 188

В этом окне надо заполнить поле Extended data, которое может иметь следующие значения:

107

Рисунок 189

17. После нажатия ОК будет создано обновление для клиента client01, которое будет

скачено Клиентом управления и применено после получения разрешения.

Рисунок 190

110

18. Результат применения команды hostname можно увидеть во вкладке UpLog для данного

клиента на Сервере управления. В данном примере - это «vpnclient01» (Рисунок 191).

Рисунок 191

111

12. Настройка и управление СПДС «ПОСТª 3.11

В этом разделе описано управление продуктом CSP VPN Gate, установленным на специальном

загрузочном носителе (СЗН) «СПДС-USB-01», который далее будем называть СПДС (среда

построения доверенного сеанса) или СПДС «ПОСТ», или управляемое устройство. Подробно сам

продукт СПДС «ПОСТ» описан в документе «Программный комплекс «Шлюз безопасности CSP VPN

Gate.Версия 3.11» СПДС ПОСТ». СПДС «ПОСТ» - среда построения доверенного сеанса связи для

удаленного защищенного доступа к корпоративным ресурсам сети.

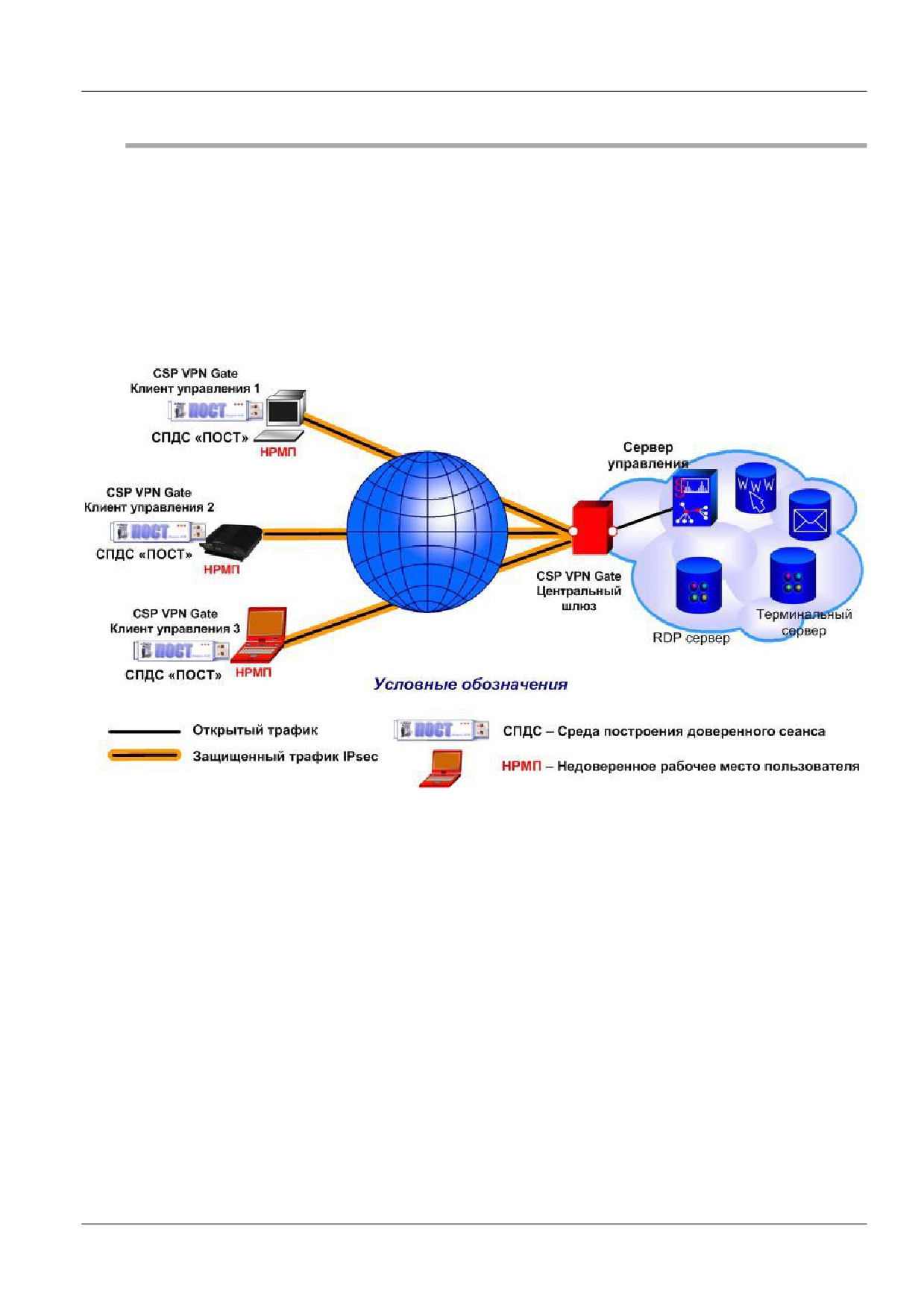

Общая схема использования продукта С-Терра КП 4.1 с СПДС «ПОСТ»

Рисунок 192

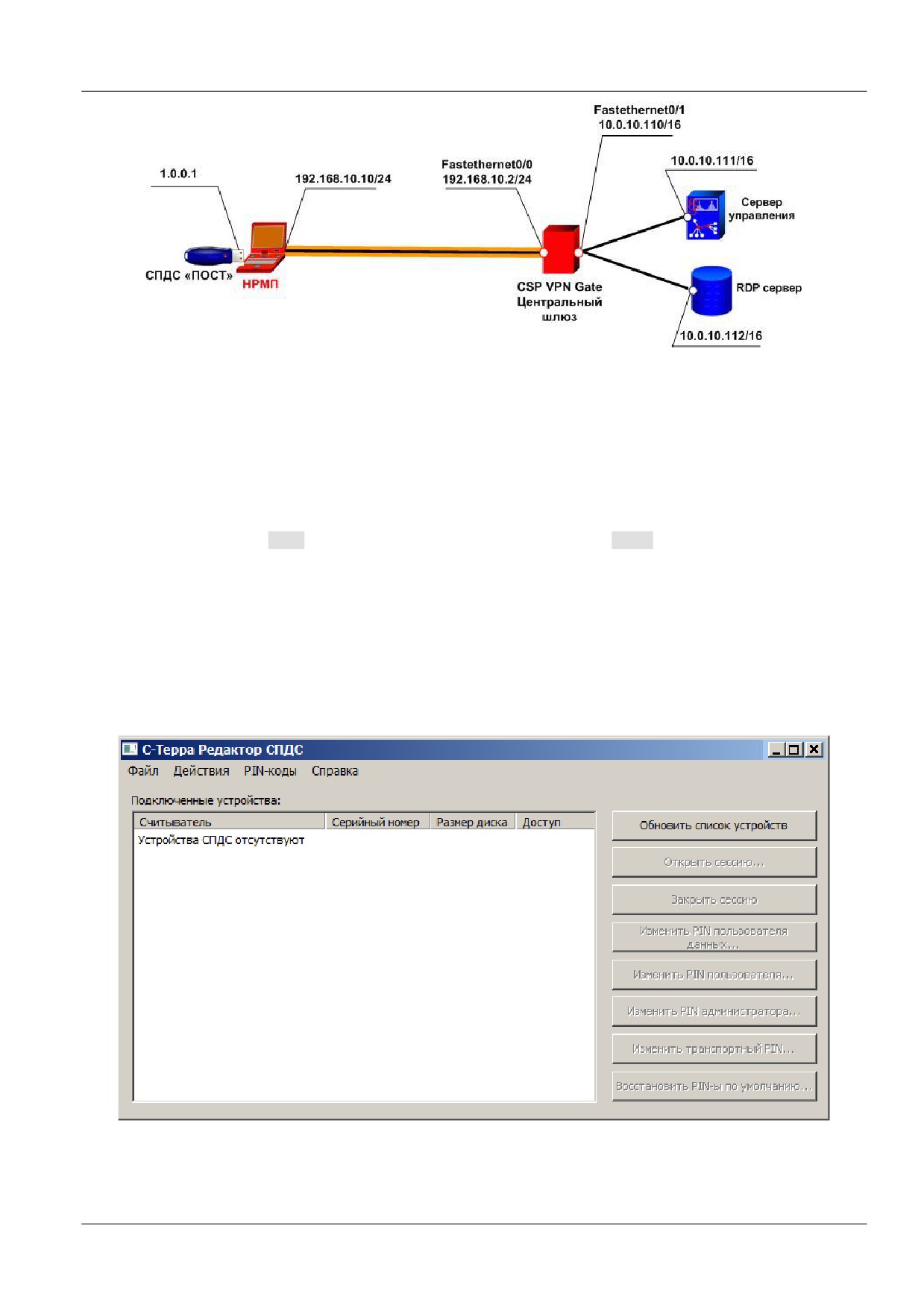

Настройка СПДС «ПОСТ» будет описана для следующей схемы стенда (Рисунок 193). В стенд

включен центральный шлюз CSP VPN Gate, защищающий подсеть с Сервером управления и RDP-

сервером, и компьютер, которому мы не доверяем (НРМП). Имеется устройство СПДС «ПОСТ» с

установленной ОС и продуктом CSP VPN Gate. Требуется настроить СПДС «ПОСТ» для

защищенного взаимодействия с Сервером управления и RDP-сервером. Недоверенный компьютер

следует настроить на загрузку с СПДС «ПОСТ». Настройка СПДС «ПОСТ» должна осуществляться

с Сервера управления.

112

Рисунок 193

12.1. Установка SPDS Editor

На Сервере управления установите продукт SPDS Editor, дистрибутив которого размещен на сайте

компании по адресу http://s-terra.com/documents/R311/SPDSEditor/SPDSEditor.rar.

Из загруженного архива запустите файл SPDSEditor\setup.exe и в появляющихся окнах

нажимайте кнопку Next.. По окончании установки нажмите кнопку Finish.

Если появится предупреждение 25001 о необходимости установки драйвера CCID, то из каталога

SPDSEditor\Additional дистрибутива запустите один из размещенных в нем файлов.

12.2. Создание ключевой пары и запроса на сертификат СПДС «ПОСТª

1. Запустите установленный SPDS Editor - Пуск-Программы-S-Terra-SPDS Editor-

SPDS Editor (Рисунок 194).

Рисунок 194

Кнопки окна С-Терра Редактор СПДС имеют следующие значения:

113

Кнопка Обновить список устройств - обновляет список доступных устройств в списке

устройств.

Кнопка Открыть сессию« - открывает Раздел данных выбранного устройства на запись.

Кнопка Закрыть сессию« - закрывает Раздел данных выбранного устройства от записи.

Кнопка Изменить PIN пользователя данных« - позволяет изменить PIN пользователя

Раздела данных выбранного устройства. Этот PIN необходим пользователю для открытия

Раздела данных на запись.

Кнопка Изменить PIN пользователя« - позволяет изменить PIN пользователя выбранного

устройства. Этот PIN необходим пользователю для аутентификации при загрузке с устройства

или для открытия Раздела данных на запись.

Кнопка Изменить PIN администратора« - позволяет изменить PIN администратора

выбранного устройства. Этот PIN необходим администратору для изменения PIN устройства

(PIN пользователя, PIN пользователя данных, Траспортный).

Кнопка Изменить транспортный PIN« - позволяет изменить транспортный PIN выбранного

устройства. Этот PIN необходим для возможности низкоуровневых операций над устройством.

Кнопка Восстановить PIN-ы по умолчанию« - отменяет установленные администратором

значения PIN (PIN пользователя, PIN пользователя данных, PIN администратора) и

возвращает им заводские значения.

Заводские значения:

PIN пользователя данных - 12345678

PIN пользователя - 12345678

PIN администратора - 12345678

Транспортный PIN - случайное число.

2. Вставьте СПДС «ПОСТ» в USB-разъем Сервера управления.

3. Распознанное устройство появится в окне С-Терра Редактор СПДС.

4. Измените заводское значение PIN пользователя данных, нажав кнопку Изменить PIN

пользователя данных (Рисунок 195)

Рисунок 195

5. Нажмите кнопку «Открыть сессию» для открытия Раздела данных на запись.

114

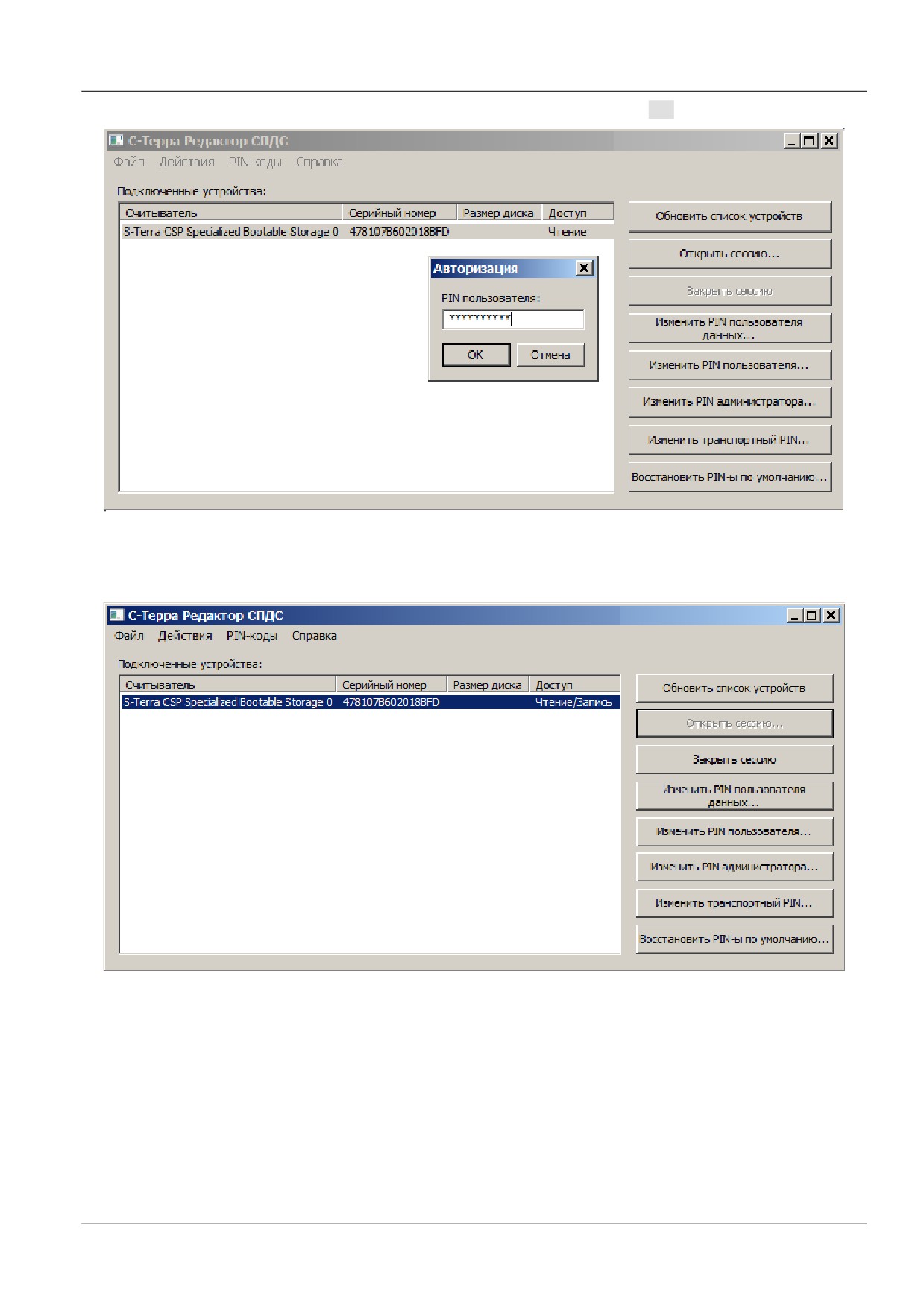

6. В окне Авторизация введите PIN пользователя и нажмите ОК (Рисунок 196).

Рисунок 196

7. Устройство СПДС «ПОСТ» готово для записи (Рисунок 197).

Рисунок 197

115

8. Далее в СКЗИ «КриптоПро CSP 3.6» инсталлируйте считыватель «Все считыватели

смарт-карт».

Рисунок 198

9. Далее следует создать ключевую пару и запрос на локальный сертификат СПДС

«ПОСТ». Как было описано ранее, можно использовать средства Microsoft Windows СА.

На Сервере управления запустите Microsoft Internet Explorer, в поле Address

укажите адрес Удостоверяющего Центра и утилиту certsrv (Certificate Service).

Для целей тестирования можно настроить Удостоверяющий Центр на Сервере управления

(настройка УЦ описана в документе «Приложение» к Программному комплексу CSP VPN

Gate). В этом случае наберите http://127.0.0.1/certsrv/.

116

10. В появившемся окне высвечивается имя Удостоверяющего Центра - в нашем случае S-

Terra CA. Выберите предложение Request a certificate.

Рисунок 199

11. Далее выберите форму расширенного запроса - предложение “advanced

certificate request”.

Рисунок 200

117

12. Для получения формы выберите предложение “Create and submit a request to

this CA”.

Рисунок 201

13.

Заполните форму расширенного запроса (Рисунок 202). Дадим некоторые пояснения

для ее заполнения:



в разделе Identifying Information (Информация о Владельце Сертификата) внесите

данные о владельце сертификата. Во всех полях этого раздела разрешается

использовать не только латинские, но и русские буквы, кроме поля Country/Region, оно

всегда содержит значение RU.



в разделе Type of Certificate Needed (Тип требуемого сертификата) из выпадающего

списка выберите предложение IPSec Certificate



в разделе Key Options (Опции создания ключей) выбираются опции для создания

ключевой пары и размещения секретного ключа. Рекомендуется сделать следующий

выбор:

 Поставьте переключатель в положение Create new key set (Создать установки для

нового секретного ключа)

 CSP (Тип Криптопровайдера) - из выпадающего списка выберите Crypto-Pro GOST R

34.10-2001 Cryptographic Service provider

 Key Usage (Использование ключей) - для выбора типа ключа поставьте

переключатель в положение Both (для подписи и обмена)

 Key Size (Размер ключа) - размер ключа. При выборе алгоритма GOST R 34.10-2001

длина ключа всегда 512

 поставьте переключатель в положение Automatic key container name, чтобы имя

контейнера с секретным ключом задавалось автоматически

 Mark keys as exportable - поставьте флажок, чтобы можно было скопировать

контейнер с секретным ключом



в разделе Additional Options (Дополнительные опции):

 request Format - CMC

 Hash Algorithm - выбрать GOST R 34.11-94

118

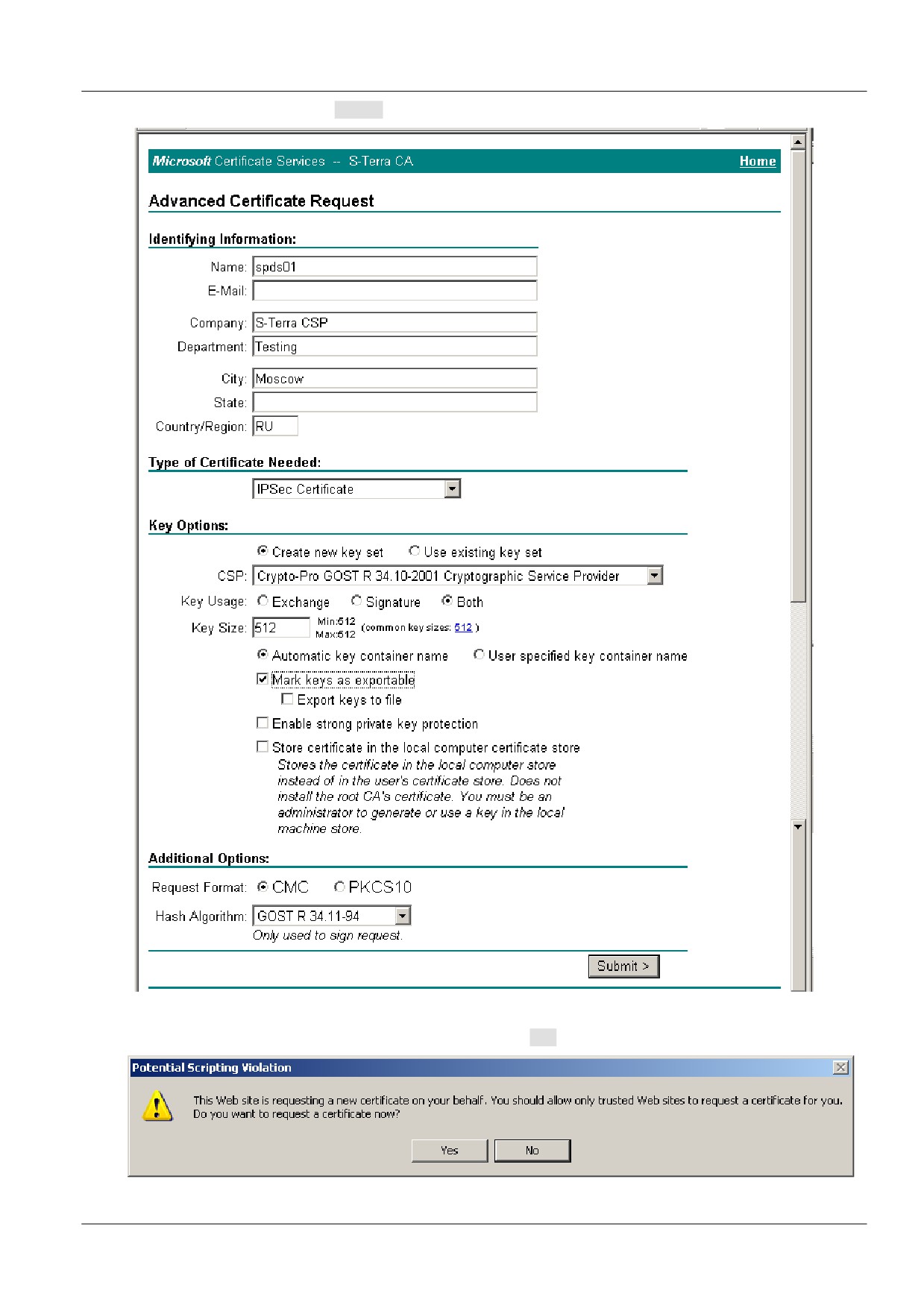

14. Нажмите кнопку Submit.

Рисунок 202

15. На следующем предупреждении нажмите кнопку Yes.

Рисунок 203

119

содержание      ..      1      2      3      ..
