СП РК 4.02-108-2014 ПРОЕКТИРОВАНИЕ ТЕПЛОВЫХ ПУНКТОВ (ҚР ЕЖ 4.02-108-2014)

Θ =Q¹m

;

(T.5)



Q1m

(T.6)

omax

мұнда Go , G_omax- сәйкесінше ағымдағы сыртқы температурада және жылытуды

жобалау үшін есептік айналмалы жылу тасымалдағыштың шығыны.

Орталық жылу пункттерінің (ОЖП) жылыту жүйелерінде жылудың берілуін реттеу

кезінде температуралық графиктер есептік температураның басқа мәнін қойып, жекелеген

ғимараттардың жылыту жүйелері секілді тәуелділіктер бойынша анықталады.

Мысалы, кварталдық жылыту тораптары тәуелсіз қосылған ОЖП үшін _o1=120 °С, ал

тәуелді қосылған ОЖП үшін - _o1 =150 °С.

Т.5-сурет - Сандық-сапалық реттеу кезінде бір құбырлы жылыту жүйесіндегі судың

салыстырмалы шығынының ӛзгеру графиктері

Егер ОЖП-не қосылған тұтынушылардың желдету жүктемесі жылыту жүктемесінің

%-нан аспайтын болса, ОЖП-де беруші және кері ағынды құбырлардағы су

температураларының айырмасы бойынша реттеу әлдеқайда оңтайлы болады

(жалғастырғышқа түзетуші сорғыларды орнатқан кезде кварталдық тораптардағы судың

шығынын тұрақтандыру үшін қосымша реттегішті орнатады). Сонымен бірге, жылу

пунктінің кірмесіндегі тораптық судың ең жоғарғы шығынын шектеу ұстанымын

қадағалап, максималды су бӛлу сағатында ғимараттардың толық жылытылмауын ӛтеу

үшін реттегішке берілетін температуралардың графигі жылытуға қарағанда 3 °С -қа

артады. Сонда ең жоғарғы су бӛлу сағатында график қадағаланбайды, бірақ оны қалған

144

сағаттарда жоғарылату есебінен жалпы алғанда ғимарат тәулігіне жылу шығынының

нормасын алады. Минус 25 °С болатын сыртқы есептік температураның шарттары үшін

жылудың берілуін реттеудің үлгі графиктері T.6-суретте келтірілген.

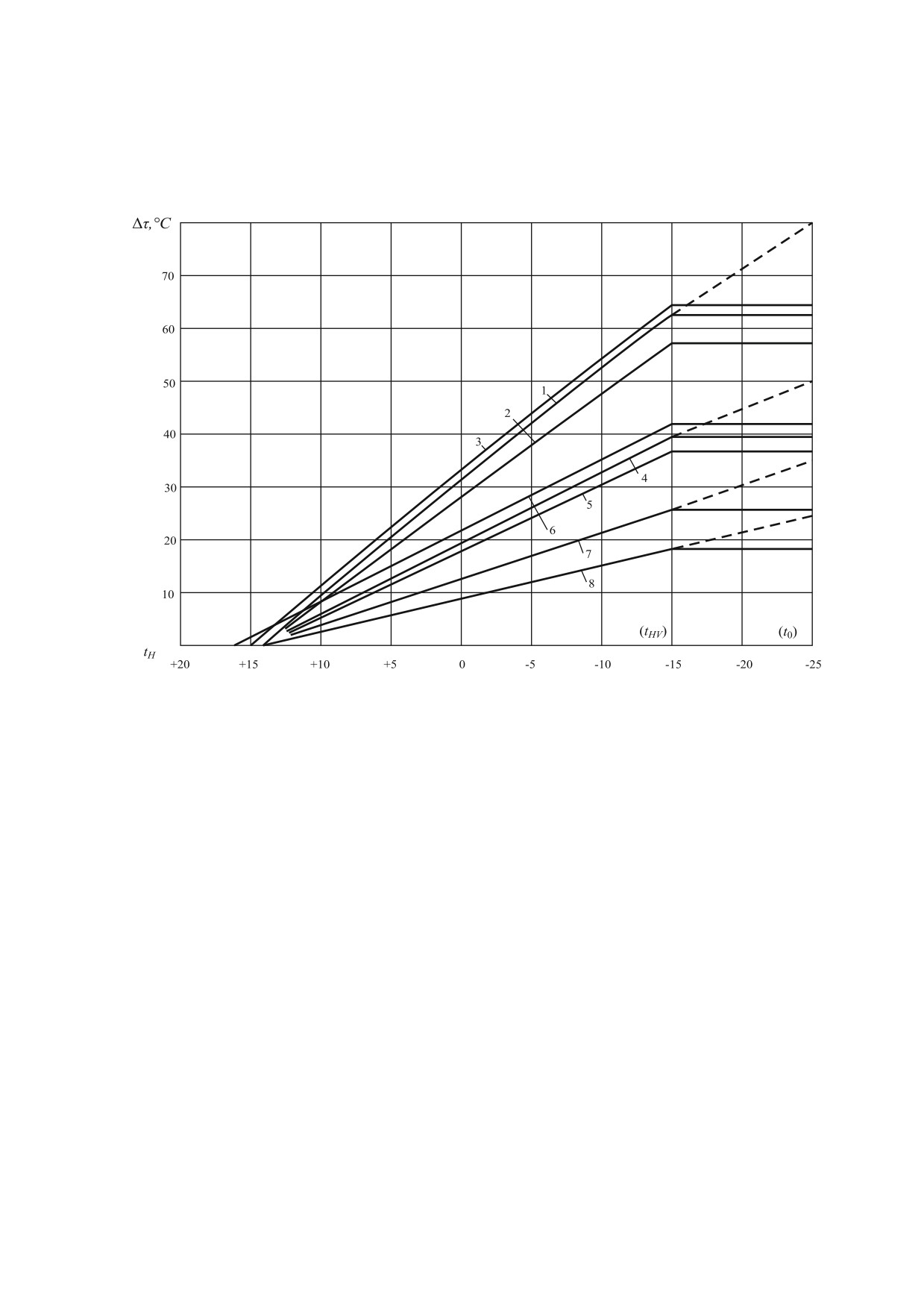

1 - 3 - t = 150 °С - 70 °С сәйкесінше ғимарат қасбетінің жел жақ бағдары, ық жағы

және судың ең жоғарғы шығынын шектеумен; 4- 6 - t = 120 °С - 70 °С, сол секілді; 7- t

= 105 °С - 70 °С - ық жаққа бағдарлануы; 8 - t = 95 °С - 70 С - сол секілді

Т.6-сурет - t_нбайланысты жылыту жүйесінің беруші және кері ағынды

құбырларындағы t су температурасы айырмасының ӛзгеру графиктері

ОЖП-де жылытуға жылудың берілуін реттеу кезінде, жылу тасымалдағыш

шығынының тұрақтылығы қамтамасыз етілмегенде (түзетуші сорғы орнатылмаған немесе

түзетуші сорғыны орнатқан кезде жалғастырғышта судың шығынын тұрақтандыруды

реттегіш орнатылмаған) және жылыту жүйелері элеваторлық тораптар арқылы

кварталдық тораптарға қосылғанда, кері ағынды құбырдағы су температураларының

îïò

графигін қолдау керек. Сонымен бірге 



^Ò 

/







параметр мәнін тіреуіштердегі

судың жүрісі бойынша соңғы жылыту аспаптарында жылу берілісінің ӛзгеру сәйкестігінен

шығара келе, яғни T.3-суретте келтірілген тәуелдіктердің және

(T.4) формуласының

негізінде анықтау керек.

Егер ОЖП-не қосылған тұтынушылардың желдету жүктемесі жылыту жүктемесінен

15 % асатын болса (яғни ОЖП-не келетін кері ағынды су температурасының ӛзгеру

тұрақсыздығы түзілетін болса және калориферлердің шағын инерциялығы себепті түсетін

145

У қосымшасы

(ақпараттық)

Жылу пунктін жобалауға тапсырма

__________________________________________________________

(жобаланатын объектінің атауы және орналасқан жері)

Негізгі деректердің және талаптардың тізбесі

У.1. Жобалау үшін негіздеме

У.2. Құрылыс түрі

У.3. Жобалау кезеңділігі

У.4. Нұсқалық және байқаулық әзірлеме бойынша талаптар

У.5. Құрылыстың ерекше шарттары

У.6. Объектінің негізгі техникалық-экономикалық кӛрсеткіштері, соның ішінде

жылу тасымалдағыштардың қуаттылығы, ӛнімділігі, параметрлері

У.7. Бәсекеге қабілеттіліктің сапасына және ӛнімнің экологиялық параметрлеріне

қойылатын талаптар

У.8. Технологияға, кәсіпорынның режиміне қойылатын талаптар

У.9. Сәулеттік-құрылыстық, кӛлемдік-жоспарлық және конструктивтік шешімдерге

қойылатын талаптар

У.10. Кәсіпорынның келешекте кеңеюін ескеру бойынша талаптарды, кезектерді

және қосу кешендерін бӛлу

У.11. Табиғатты қорғау шараларын әзірлеуге қойылатын талаптар және шарттар

У.12. Қауіпсіздік режиміне және еңбек гигиенасына қойылатын талаптар

У.13. Тӛтенше жағдайларды ескерту бойынша шараларды және азаматтық

қорғаныстың инженерлік-техникалық шараларын әзірлеу бойынша талаптар

У.14. Тәжірибелік-конструкторлық және ғылыми-зерттеу жұмыстарын орындау

бойынша талаптар

У.15. Жобаның құрамы

Ескертпе

1 Жобалауға тапсырмамен бірге тапсырыс беруші жобалау ұйымына бастапқы материалдарды береді

(номенклатурасы, материалдарды ұсыну тәртібі мен мерзімдері жобалық жұмыстарды орындауға шартта

(келісімшартта) ескертіледі):

- белгіленген тәртіпте құрылатын сәулет-жоспарлау тапсырмасы (жаңа құрылыс үшін);

- жобаланатын объектіні жабдықтау кӛздеріне, инженерлік тораптарға және коммуникацияларға

қосуға техникалық шарттар;

- жабдық, соның ішінде ұсынылатын кәсіпорындар - ӛндірушілер бойынша бастапқы деректер;

- инженерлік іздеулердің және тексерулердің қолдағы материалдары, құрылыс аймағындағы

ғимараттардың және құрылыстардың, жерастындық және жербетіндік тораптардың және

коммуникациялардың ӛлшеу сызбалары;

- кәсіпорын ӛнімінің сызбалары және техникалық сипаттамалары;

147

Ф қосымшасы

(ақпараттық)

Жылу пунктін жобалауға арналған бастапқы деректер

______________________________________________________

(объектінің атауы және орналасқан жері)

Ф.1. Жалпы деректер

Ф.1.1. Жалпы сипаттамасы (тағайындалуы, ғимараттардың тізбесі, әрбір ғимарат

бойынша ғимараттың кӛлемі, ауданы, қабаттар саны)

Ф.1.2. Әрбір ғимаратта келтірілген пәтерлердің саны (аймақтарға бӛлу кезіндегі

ғимараттың бӛліктері)

Ф.2. Жылыту, тартқыш желдету және ауаны баптау жүйелері (әрбір жүйе үшін

және жүйелерді біріктірген кезде жылу пунктінен шықпалар бойынша)

Ф.2.1. Есептік шарттар және жылудың шығыны

Ф.2.2. Қосу схемасы (тәуелді немесе тәуелсіз)

Ф.2.3. Ғимараттың 0.000 бастап жүйенің биіктігі

Ф.2.4. Жүйенің типі (жүйелердің құйылымы - жоғарғы/тӛменгі)

Ф.2.5. Жергілікті жүйедегі судың параметрлері

Ф.2.6. Жергілікті автоматиканың болуы

Ф.2.7. Айналма сорғылар үшін жиіліктік реттеу талабы

Ф.2.8. ОЖП-нен шықпадағы беруші/кері ағынды құбырдағы талап етілетін қысым,

ОЖП-нен құбырлардағы арынның жоғалуы

Ф.2.9. Жергілікті жүйенің гидравликалық кедергісі

Ф.2.10. Қыздырғыш аспаптардың жұмыс қысымы

Ф.2.11. Жүйедегі жол берілетін қысым

(сақтандырғыш клапанның іске қосылу

қысымы)

Ф.2.12. Ашық кеңейткіш бак түбінің абсолютты белгісі

Ф.2.13. Жүйедегі судың кӛлемі немесе жылыту жүйесінің қыздырғыш аспаптарының

типі, жүйедегі судың меншікті кӛлемі

Ф.3. Ыстық сумен жабдықтау (әрбір жүйе үшін және жүйелерді біріктірген кезде

жылу пунктінен шықпалар бойынша)

Ф.3.1. Ыстық сумен жабдықтауға жылудың есептік шығыны (су бӛлу кезіндегі

максималды сағаттық, жылу шығындарын толтыру үшін айналмаға сағаттық, айналманы

ескеру арқылы ең жоғарғы сағаттық, жылу шығынын ескеру арқылы тәуліктік)

Ф.3.2. Ыстық сумен жабдықтауға судың есептік шығыны (ыстық судың ең жоғарғы

секундтығы, ыстық және айналма судың ең жоғарғы секундтығы, айналма судың

секундтығы, ыстық суды бӛлу кезіндегі ең жоғарғы сағаттық, ең жоғарғы су тұтынудың

тәулігіне)

Ф.3.3. Ғимараттардың нӛлдік белгілері

Ф.3.4. Бак-аккумуляторлардың үстіңгі бетінің немесе жүйелердің биіктігі

149

Х қосымшасы

(ақпараттық)

Жылу пунктінің тӛлқұжаты

___________________________________________________________________

(объектінің атауы және орналасқан жері)

Х.1 Жылу пунктінің жалпы деректері:

Х.1.1 Жылу пунктінің иесі;

Х.1.2 Пайдаланушы ұйым;

Х.1.3 Жылумен жабдықтау кӛзі;

Х.1.4 Абоненттік нӛмір;

Х.1.5 Мекенжайы;

Х.1.6 Жалпы ауданы, кӛлемі;

Х.1.7 Жылу пункті ғимаратының сипаттамасы.

Х.2 Техникалық сипаттамалар

Х.2.1 Қосылған жүктеме;

Х.2.2 техникалық шарттар бойынша кірмедегі жылу тасымалдағыштың

параметрлері;

Х.2.3 Жылу пунктіне кірмедегі және одан шықпадағы әрбір жүйе бойынша жылу

тасымалдағыштардың параметрлері және есептік жүктемелері (ыстық сумен жабдықтау

үшін - орташа және максималды);

Х.2.4 Жүйелердің тәуелсіз қосылуында жылыту және желдету жүйелері үшін

кӛлемдік кеңеюді ӛтеуге және үстемелеуге, суды ӛңдеуге арналған жабдықтың типі және

сипаттамалары;

Х.2.5 Ыстық сумен жабдықтайтын бак-аккумуляторлардың және конденсаттық

бактардың саны және кӛлемі (болған жағдайда);

Х.2.6 Шаруашылық-ауыз су құбырының кірмесіндегі және шықпасындағы

құбырдағы қысым;

Х.2.7 Жылу тасымалдағыш кірмесінің диаметрі және кірменің геодезиялық

белгіленуі

Х.2.8 ССЖ кірмесінің диаметрі және арын, ССЖ сорғы орнының сипаттамалары

Х.2.9 Су жылытқыштардың типі, қызу беті, екі орта бойынша қызу және қысымның

жоғалу сатылары бойынша қатпарлар немесе секциялар саны;

Х.2.10 Сорғы жабдығының типі, саны, сипаттамасы және қуаттылығы;

Х.2.11 Ыстық сумен жабдықтау жүйелері үшін суды ӛңдеуге арналған жабдықтың

типі, саны және ӛндірімділігі;

Х.2.12 Ыстық сумен жабдықтайтын бак-аккумуляторлардың және конденсаттық

бактардың саны және кӛлемі (болған жағдайда);

Х.2.13 Жылудың және судың мӛлшерін, реттеуші клапандардағы қысымның

жоғалуын есепке алу аспаптарының және реттеу аспаптарының типі және саны;

151

СП РК 4.02-108-2014

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

2 НОРМАТИВНЫЕ ССЫЛКИ

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

4 ОБОЗНАЧЕНИЯ

5 ПРИЕМЛЕМЫЕ РЕШЕНИЯ

5.1 Основные положения

5.2 Пожарная безопасность

5.3 Объемно-планировочные и конструктивные решения

5.4 Присоединение систем потребления теплоты к тепловым сетям

5.5 Оборудование, трубопроводы, арматура и тепловая изоляция ««««««.. 36

5.5.1 Водоподогреватели

5.5.2 Насосы

5.5.3 Дроссельная и дроссельно-регулирующая арматура

5.5.4 Узлы смешения

5.5.5 Баки, грязевики и фильтры

5.5.6 Трубопроводы и арматура

5.5.7 Тепловая изоляция

5.6 Водоподготовка

5.7 Отопление, вентиляция, водопровод и канализация

5.8 Электроснабжение, освещение и электрооборудование

5.9 Автоматизация и контроль

5.10 Диспетчеризация и связь

5.11 Требования по снижению уровней шума и вибрации от работы

оборудования тепловых пунктов

5.12 Дополнительные положения к проектированию тепловых пунктов

в особых природных и климатических условиях строительства ««

5.12.1 Общие положения

5.12.2 Районы с сейсмичностью 7, 8 и 9 баллов

5.12.3 Подрабатываемые территории

5.12.4 Просадочные грунты

5.13 Охрана окружающей среды

6 ЭНЕРГОЭФФЕКТИВНОСТЬ И РАЦИОНАЛЬНОЕ ИСПОЛЬЗОВАНИЕ

ПРИРОДНЫХ РЕСУРСОВ

Приложение А (информационное) Минимальные расстояния в свету от

строительных конструкций до трубопроводов, оборудования,

арматуры, между поверхностями теплоизоляционных

конструкций смежных трубопроводов, а также ширина проходов ... 72

Приложение Б (информационное) Методика определения расчетной тепловой

производительности водоподогревателей отопления и горячего

водоснабжения ««««««««««««« ««««««««. 74

III

СП РК 4.02-108-2014

Приложение В (информационное) Методика определения параметров для расчета

водоподогревателей отопления «««««««««««««««78

Приложение Г (информационное) Методика определения параметров для расчета

водоподогревателей горячего водоснабжения, присоединенных по

одноступенчатой схеме «««««««««««««««««« 80

Приложение Д (информационное) Методика определения параметров для

расчета водоподогревателей горячего водоснабжения,

присоединенных по двухступенчатой схеме

Приложение Е (информационное) Методика определения параметров для

расчета водоподогревателей горячего водоснабжения,

присоединенных по двухступенчатой схеме со стабилизацией

расхода воды на отопление

Приложение Ж (информационное) Тепловой и гидравлический расчет

горизонтальных секционных кожухотрубных водо-водяных

подогревателей

Приложение И (информационное) Пример теплового и гидравлического расчета

пластинчатых водоподогревателей (по ГОСТ 15518)

105

Приложение К (информационное) Тепловой и гидравлический расчет

горизонтальных многоходовых пароводяных подогревателей

123

Приложение Л (информационное) Методика определения максимальных

(расчетных) расходов воды из тепловой сети на тепловой пункт

128

Приложение М (информационное) Трубы, рекомендуемые к применению при

проектировании тепловых пунктов

131

Приложение Н (информационное) Пределы применения арматуры из чугуна

133

Приложение П (информационное) Выбор способа обработки воды для

централизованного горячего водоснабжения в закрытых

системах теплоснабжения

134

Приложение Р (информационное) Характеристики фильтрующего слоя и

технологические показатели фильтров

137

Приложение С (информационное) Доза вводимого жидкого натриевого стекла

для силикатной обработки воды

138

Приложение Т (информационное) Методика расчета графиков регулирования

подачи теплоты на отопление у потребителей

139

Приложение У (информационное) Задание на проектирование теплового пункта

147

Приложение Ф (информационное) Исходные данные на проектирование

теплового пункта

149

Приложение Х (информационное) Паспорт теплового пункта

151

СП РК 4.02-108-2014

ВВЕДЕНИЕ

Настоящий документ разработан в рамках реформирования нормативной базы

строительной сферы Республики Казахстан в соответствии с параметрическим методом

нормирования.

Настоящий свод правил является одним из нормативных документов доказательной

базы технического регламента

«Требования к безопасности зданий и сооружений,

строительных материалов и изделий» применительно к тепловым пунктам.

В Своде правил приведены положения по объемно-планировочным и

конструктивным решениям помещений тепловых пунктов, даны рекомендации по расчету

и подбору оборудования, приборов учета, контроля и автоматизации, применяемых в

центральных и индивидуальных тепловых пунктах, а также приведены сведения по

используемым трубам и арматуре.

Применение Свода правил будет способствовать принятию более экономичных

проектных решений и экономии тепловой энергии.

Свод правил не является единственным способом выполнения требований

технического регламента

«Требования к безопасности зданий и сооружений,

строительных материалов и изделий».

Настоящий свод правил разработан в целях развития государственных нормативов в

области архитектуры, градостроительства и строительства.

СП РК 4.02-108-2014

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ЕРЕЖЕЛЕР ЖИНАҒЫ

СВОД ПРАВИЛ РЕСПУБЛИКИ КАЗАХСТАН

ПРОЕКТИРОВАНИЕ ТЕПЛОВЫХ ПУНКТОВ

DESIGN FOR HEATING SUBSTATIONS

Дата введения - 2015-07-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящий свод правил устанавливает приемлемые решения проектирования

тепловых пунктов, предназначенных для присоединения к тепловым сетям систем

отопления, вентиляции, кондиционирования воздуха, горячего водоснабжения и

технологических теплоиспользующих установок.

1.2 Свод правил распространяется на тепловые пункты с параметрами

теплоносителя: горячая вода с рабочим давлением до

2,5 МПа и температурой до

200 °С; пар с рабочим давлением в пределах условного давления Ру до 6,3 МПа и

температурой до 440 °С в границах от запорной арматуры тепловой сети и хозяйственно-

питьевого водопровода на вводе в него до запорной арматуры (включительно) местных

систем отопления, теплоснабжения, установок систем вентиляции и кондиционирования

воздуха, горячего водоснабжения и технологических потребителей, расположенных в

помещении теплового пункта.

1.3 Настоящий свод правил следует применять при разработке проектной

документации на новое строительство, реконструкцию, модернизацию и капитальный

ремонт существующих тепловых пунктов в системах централизованного

теплоснабжения промышленных и сельскохозяйственных предприятий, жилых и

общественных зданий.

1.4 Нормативно-технический документ не распространяется на тепловые пункты,

подключенные к тепловым сетям индивидуальных встроенных котельных,

теплоисточников, использующих теплоту вторичных энергоресурсов, теплонасосных

станций и других альтернативных источников тепловой энергии.

2 НОРМАТИВНЫЕ ССЫЛКИ

Для применения настоящего свода правил необходимы следующие нормативные

документы:

СП РК 2.01-101-2013 Защита строительных конструкций от коррозии.

СП РК 3.02-127-2013 Производственные здания.

СП РК 4.01-101-2012 Внутренний водопровод и канализация зданий и сооружений.

СП РК 4.02-101-2012 Отопление, вентиляция и кондиционирование воздуха.

Издание официальное

СП РК 4.02-108-2014

СП РК

4.02-102-2012 Проектирование тепловой изоляции оборудования и

трубопроводов.

СП РК 4.02-104-2013 Тепловые сети.

СП РК 5.01-102-2013 Основания зданий и сооружений.

СТ РК 1125-2002 Знаки дорожные. Общие технические условия.

ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования

безопасности.

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность.

Общие требования.

ГОСТ

12.1.012-2012 Система стандартов безопасности труда. Вибрационная

безопасность. Общие требования.

ГОСТ

12.2.003-91 Система стандартов безопасности труда. Оборудование

производственное. Общие требования безопасности.

ГОСТ 494-90 Трубы латунные. Технические условия.

ГОСТ

550-75 Трубы стальные бесшовные для нефтеперерабатывающей и

нефтехимической промышленности. Технические условия.

ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия.

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки.

ГОСТ

2761-84

Источники

централизованного

хозяйственно-питьевого

водоснабжения. Гигиенические, технические требования и правила выбора.

ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия.

ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки.

ГОСТ 8731-74 Трубы стальные бесшовные горячедеформированные. Технические

требования.

ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент.

ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные Сортамент.

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент.

ГОСТ 10705-80 Трубы стальные электросварные. Технические условия.

ГОСТ

10706-76 Трубы стальные электросварные прямошовные. Технические

требования.

ГОСТ 13078-81 Стекло натриевое жидкое. Технические условия.

ГОСТ 14202-69 Трубопроводы промышленных предприятий. Опознавательная

окраска, предупреждающие знаки и маркировочные щитки.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для

различных климатических районов. Категории, условия эксплуатации, хранения и

транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 15518-87 Аппараты теплообменные пластинчатые. Типы, параметры и

основные размеры.

ГОСТ 16860-88 Деаэраторы термические. Типы, основные параметры, приемка,

методы контроля.

ГОСТ 18698-79 Рукава резиновые напорные с текстильным каркасом. Технические

условия.

ГОСТ 20295-85 Трубы стальные сварные для магистральных газонефтепроводов.

Технические условия.

СП РК 4.02-108-2014

ГОСТ 21646-2003 Трубы медные и латунные для теплообменных аппаратов.

Технические условия.

ГОСТ

23120-78 Лестницы маршевые, площадки и ограждения стальные.

Технические условия.

ГОСТ 24570-81 Клапаны предохранительные паровых и водогрейных котлов.

Технические требования.

ГОСТ

27590-2005 Подогреватели кожухотрубные водо-водяные систем

теплоснабжения. Общие технические условия.

Примечание

- При пользовании целесообразно проверить действие ссылочных документов по

информационным каталогам «Перечень нормативных правовых и нормативно-технических актов в сфере

архитектуры, градостроительства и строительства, действующих на территории Республики Казахстанª,

«Указатель нормативных документов по стандартизации Республики Казахстанª и

«Указатель

межгосударственных нормативных документов по стандартизации Республики Казахстанª, составляемым

ежегодно по состоянию на текущий год и соответствующим ежемесячно издаваемым информационным

бюллетеням-журналам. Если ссылочный документ заменен (изменен), то при пользовании настоящим

нормативом следует руководствоваться замененным (измененным) документом. Если ссылочный документ

отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей

эту ссылку.

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем своде правил применяются термины и определения, приведенные в

нормативно-технических документах к данному объекту, а также следующие термины с

соответствующими определениями:

3.1 Тепловой пункт: Комплекс приборов, размещенный в обособленном

специально оборудованном помещении, состоящий из элементов тепловых

энергоустановок, выполняющих подсоединение этих приборов к тепловым сетям, их

работоспособность, управление режимами теплоснабжения, изменение, регулировку

параметров теплоносителя и разделение теплоносителя по видам теплопотребления.

3.2 Индивидуальный тепловой пункт (ИТП): Тепловой пункт, предназначенный

для присоединения систем отопления, вентиляции, горячего водоснабжения и

технологических теплоиспользующих установок одного здания или его части.

3.3 Центральный тепловой пункт (ЦТП): Тепловой пункт, предназначенный для

присоединения систем отопления, вентиляции, горячего водоснабжения и

технологических теплоиспользующих установок двух зданий или более.

3.4 Блочный тепловой пункт (БТП): Собирается на заводе и поставляется под

монтаж в виде отдельных узлов. БТП может собираться из одной и более частей.

Оборудование этих частей монтируется легко, быстро и компактно, в основном, на одной

раме. Как правило, применяется в случае необходимости экономии площади помещения,

в стесненных условиях. По количеству и характеру присоединенных потребителей

блочный тепловой пункт может относиться как к индивидуальному тепловому пункту, так

и к центральному тепловому пункту.

3.5 Тепловая сеть: Совокупность трубопроводов, устройств и сооружений,

предназначенных для передачи тепловой энергии от источника до теплового пункта.

3.6 Тепловой узел: Комплекс устройств теплового пункта, предназначенный для

СП РК 4.02-108-2014

присоединения тепловой сети к системам теплопотребления.

3.7 Узел смешения: Элемент теплового узла, предназначенный для смешивания

потоков различной температуры с целью регулирования температуры суммарного потока

теплоносителя.

3.8 Закрытая водяная система теплоснабжения: Система теплоснабжения, в

которой вода, циркулирующая в тепловой сети, не отбирается из системы потребителями

теплоты.

3.9 Открытая водяная система теплоснабжения: Система теплоснабжения, в

которой вода, циркулирующая в тепловой сети, отбирается из системы потребителями

теплоты.

3.10 Система теплоснабжения двухтрубная: Система теплоснабжения, имеющая

два распределительных трубопровода для систем отопления, теплоснабжения

установок систем вентиляции и горячего водоснабжения от центральных и

индивидуальных тепловых пунктов.

3.11 Система теплоснабжения четырехтрубная: Система теплоснабжения,

имеющая два распределительных трубопровода для систем отопления и

теплоснабжения установок систем вентиляции, а также два распределительных

трубопровода для систем горячего водоснабжения от центральных и индивидуальных

тепловых пунктов.

3.12 Система централизованного теплоснабжения (СЦТ): Система, состоящая из

одного или нескольких источников теплоты, тепловых сетей (независимо от диаметра,

числа и протяженности наружных теплопроводов) и потребителей теплоты

3.13 Автоматизированный узел управления (АУУ): Устройство с комплектом

оборудования, устанавливаемое в месте подключения системы отоплении здания или его

части к распределительным тепловым сетям от ЦТП и позволяющее изменить

температурный и гидравлический режимы систем отопления, обеспечить учет и

регулирование расхода тепловой энергии.

3.14 Распределительные тепловые сети: Тепловые сети от тепловых пунктов до

зданий, сооружений, в том числе от ЦТП до ИТП.

3.15 Магистральные тепловые сети: Тепловые сети (со всеми сопутствующими

конструкциями и сооружениями), транспортирующие горячую воду, пар, конденсат

водяного пара, от выходной запорной арматуры (исключая ее) источника теплоты до

первой запорной арматуры (включая ее) в тепловых пунктах.

3.16 Узел ввода: Устройство с комплектом оборудования, позволяющее

осуществлять контроль параметров теплоносителя в здании или секции здания, или

сооружении, а также, при необходимости, осуществлять распределение потоков

теплоносителя между потребителями. При подключении от ЦТП и отсутствии АУУ - узел

ввода дополнительно осуществляет учет расхода тепловой энергии.

3.17 Схема теплоснабжения: Документ, содержащий предпроектные материалы по

обоснованию эффективного и безопасного функционирования системы теплоснабжения,

ее развития с учетом правового регулирования в области энергосбережения и повышения

энергетической эффективности.

3.18 Теплопотребляющая установка: Устройство, предназначенное для

использования тепловой энергии, теплоносителя для нужд потребителя тепловой энергии.

СП РК 4.02-108-2014

3.18 Отопление: Искусственное нагревание помещения в холодный период года для

компенсации тепловых потерь и поддержания нормируемой температуры со средней

необеспеченностью 50 ч/год;

3.19 Вентиляция: Обмен воздуха в помещениях для удаления избытков теплоты,

влаги, вредных и других веществ с целью обеспечения допустимого микроклимата и

качества воздуха в обслуживаемой или рабочей зоне при средней необеспеченности

400 ч/год при круглосуточной работе и 300 ч/год - при односменной работе в дневное

время.

3.20 Кондиционирование воздуха: Автоматическое поддержание в закрытых

помещениях всех или отдельных параметров воздуха

(температуры, относительной

влажности, чистоты, скорости движения и качества) с целью обеспечения, как правило,

оптимальных микроклиматических условий наиболее благоприятных для самочувствия

людей, ведения технологического процесса, обеспечения сохранности ценностей.

4 ОБОЗНАЧЕНИЯ

Q_omax - максимальный тепловой поток на отопление при t_о, Вт.

Q

- тепловой поток на отопление в точке излома графика температуры воды при

температуре наружного воздуха



, Вт.

Q_vmax - максимальный тепловой поток на вентиляцию при t_о или при

, Вт.

íâ

Q_hmax

- максимальный тепловой поток на горячее водоснабжение в сутки

наибольшего водопотребления за период со среднесуточной температурой наружного

воздуха 8°С и менее (отопительный период), Вт.

Q_hm - средний тепловой поток на горячее водоснабжение в средние сутки за неделю в

отопительный период.

Qht - тепловые потери трубопроводами от ЦТП и в системах горячего водоснабжения

зданий и сооружений, Вт.

G_omax - максимальный расход воды, циркулирующей в системе отопления при t_o, кг/ч.

G_hmax; G_hm - соответственно, максимальный и средний за отопительный период

расходы воды в системе горячего водоснабжения, кг/ч.

G_d - расчетный расход воды из тепловой сети на тепловой пункт, кг/ч.

G_vmax - максимальный расход воды из тепловой сети на вентиляцию, кг/ч.

Gdh ; G_do - расчетный расход сетевой (греющей) воды, соответственно, на горячее

водоснабжение и отопление, кг/ч.

- расчетный расход сетевой (греющей) воды через водоподогреватель, кг/ч.

q_h - максимальный расчетный секундный расход воды на горячее водоснабжение,

л/с.

F - поверхность нагрева водоподогревателя, м².

t_o - расчетная температура наружного воздуха для проектирования отопления, °С.

t_н - температура наружного воздуха в точке излома графика температур, °С.

t_нv  расчетная температура наружного воздуха для проектирования вентиляции по

параметру А, °С.

СП РК 4.02-108-2014

t_c

- температура холодной

(водопроводной) воды в отопительный период (при

отсутствии данных принимается 5 °С).

t_h

- температура воды, поступающей в систему горячего водоснабжения

потребителей на выходе из водоподогревателя при одноступенчатой схеме включения

водоподогревателей или после II ступени водоподогревателя при двухступенчатой схеме,

°С.

ãð

- средняя температура греющей воды между температурой на входе ^tãð

и на

ñð

âõ

выходеtãð

из водоподогревателя, °С.

âûõ

из

âõ

âûõ

водоподогревателя, °С.

t_s - температура насыщенного пара, °С.

- температура нагреваемой воды после I ступени водоподогревателя при двух-

ступенчатой схеме присоединения водоподогревавателей, °С.

t_ср - температурный напор или расчетная разность температур между греющей и

нагреваемой средой (среднелогарифмическая), °С.

t_б; t_м - соответственно, большая и меньшая разности температур между греющей

и нагреваемой водой на входе или на выходе из водоподогревателя, °С.

t_i - средняя расчетная температура внутреннего воздуха отапливаемых зданий, °С.

₁ - температура сетевой (греющей) воды в подающем трубопроводе тепловой сети

при расчетной температуре наружного воздуха t_з, °С.

o1 - то же, в подающем трубопроводе системы отопления, °С.

₂

- то же, в обратном трубопроводе тепловой сети и после системы отопления

зданий, °С.

o2 - то же, в обратном трубопроводе тепловой сети при независимом присоединении

систем отопления, °С.





- температура сетевой (греющей) воды в подающем трубопроводе тепловой сети в

точке излома графика температуры воды, °С.





- то же, в обратном трубопроводе тепловой сети и после систем отопления

зданий, °С.





- то же, после водоподогревателя горячего водоснабжения, подключенного к

тепловой сети по одноступенчатой схеме, рекомендуется принимать





= 30 °С.

 - плотность воды при средней температуре t_ср, кг/м³,ориентировочно принимается

равной 1000 кг/м³.

k - коэффициент теплопередачи, Вт/(м²°С).

₁ - коэффициент теплоотдачи от греющей воды к стенке трубки, Вт/(м²°С).

₂ - то же, от стенки трубки к нагреваемой воде, Вт/(м²°С).

п - коэффициент теплоотдачи от конденсирующегося пара к горизонтальной стенке

трубки, Вт/(м²С).

_ст - теплопроводность стенки трубки, Вт/(м°С), принимается равной: для стали -

58 Вт/(м°С); для латуни - 105 Вт/(м°С).

СП РК 4.02-108-2014

_нак - то же, слоя накипи, Вт/(м°С), принимается равной 2,3Вт/ (м°С).

Wтр - скорость воды в трубках, м/с.

Wмтр - скорость воды в межтрубном пространстве, м/с.

f_тр - площадь сечения всех трубок в одном ходу водоподогревателя, м².

f_мтр - площадь сечения межтрубного пространства секционного водоподогревателя,

м².

ст - толщина стенки трубок, м.

нак - толщина слоя накипи, м, принимается на основании эксплуатационных данных

для конкретного района с учетом качества воды, при отсутствии данных допускается

принимать равной 0,0005 м.

D_вн - внутренний диаметр корпуса водоподогревателя, м.

d_вн - внутренний диаметр трубок, м.

d_нар - наружный диаметр трубок, м.

d_экв - эквивалентный диаметр межтрубного пространства, м.

 - коэффициент эффективности теплообмена.

 - коэффициент, учитывающий загрязнение поверхности труб при определении

коэффициента теплопередачи в водоподогревателях.

 - коэффициент, учитывающий накипеобразование на трубках водоподогревателей

при определении потерь давления в водоподогревателях.

5 ПРИЕМЛЕМЫЕ РЕШЕНИЯ

5.1 Основные положения

5.1.1 В тепловых пунктах предусматривается размещение оборудования, арматуры,

приборов контроля, управления и автоматизации, посредством которых осуществляется:

- преобразование вида теплоносителя или его параметров;

- контроль параметров теплоносителя;

- регулирование расхода теплоносителя и распределение его по системам

потребления теплоты;

- отключение систем потребления теплоты;

- защита местных систем от аварийного повышения параметров теплоносителя;

- заполнение и подпитка систем потребления теплоты;

- учет тепловых потоков и расходов теплоносителя и конденсата;

- сбор, охлаждение, возврат конденсата и контроль его качества;

- аккумулирование теплоты;

- водоподготовка для систем горячего водоснабжения.

В тепловом пункте в зависимости от его назначения и конкретных условий

присоединения потребителей могут осуществляться все перечисленные функции или

только их часть. Приборы контроля параметров теплоносителя и учета расхода теплоты

следует предусматривать во всех тепловых пунктах.

5.1.2 Тепловые пункты подразделяются на:

СП РК 4.02-108-2014

- индивидуальные тепловые пункты (ИТП), для присоединения систем отопления,

вентиляции, горячего водоснабжения и технологических теплоиспользующих установок

одного здания или его части;

- центральные тепловые пункты (ЦТП) - то же, двух зданий или более;

- блочные тепловые пункты

(БТП), применяемые для упрощения процесса

проектирования, комплектации и монтажа тепловых пунктов (ТП), могут изготавливаться

в заводских условиях и поставляться на объект строительства в виде готовых блоков. БТП

представляет собой собранные на раме в общую конструкцию отдельные функциональные

узлы, как правило, в комплекте с приборами и устройствами контроля, автоматического

регулирования и управления.

Допускается устройство ЦТП для присоединения систем теплопотребления одного

здания, если для этого здания требуется устройство нескольких ИТП.

5.1.3 Устройство ИТП обязательно для каждого здания независимо от наличия ЦТП,

при этом в ИТП предусматриваются только те функции, которые необходимы для

присоединения систем потребления теплоты данного здания и не предусмотрены в ЦТП.

5.1.4 Для промышленных и сельскохозяйственных предприятий при теплоснабжении

от внешних источников теплоты и числе зданий более одного устройство ЦТП является

обязательным, а при теплоснабжении от собственных источников теплоты необходимость

сооружения ЦТП следует определять в зависимости от конкретных условий

теплоснабжения. Мощность ЦТП не регламентируется.

5.1.5 Для жилых и общественных зданий необходимость устройства ЦТП

определяется конкретными условиями теплоснабжения района строительства на

основании технико-экономических расчетов.

5.1.6 В закрытых системах теплоснабжения рекомендуется предусматривать один

ЦТП на микрорайон или группу зданий с расходом теплоты в пределах (12-35) МВт (по

сумме максимального теплового потока на отопление и среднего теплового потока на

горячее водоснабжение).

5.1.7 При теплоснабжении от котельных мощностью 35 МВт и менее рекомендуется

предусматривать в зданиях только ИТП.

5.1.8 Теплоснабжение промышленных и сельскохозяйственных предприятий от

ЦТП, обслуживающих жилые и общественные здания, не предусматривается.

5.1.9 В состав проекта теплового пункта включается технический паспорт,

содержащий:

- краткое описание схем присоединения потребителей теплоты;

- расчетные расходы теплоты и теплоносителей по каждой системе (для горячего

водоснабжения - средний и максимальный), МВт;

- виды теплоносителей и их параметры (рабочее давление, МПа, температуру, °С) на

входе и на выходе из теплового пункта;

- расчетные параметры в трубопроводе на вводе и выводе хозяйственно-питьевого

водопровода (расход, м³/ч; рабочее давление, МПа; температура, °С);

- тип водоподогревателей, поверхность их нагрева, м², число секций или пластин по

ступеням нагрева и потери давления по обеим средам;

- тип, количество, характеристики и мощность насосного оборудования;

СП РК 4.02-108-2014

- тип, количество и производительность оборудования для обработки воды для

систем горячего водоснабжения;

- количество и установленную вместимость баков-аккумуляторов горячего

водоснабжения и конденсатных баков, м³;

- тип и число приборов регулирования и приборов учета количества теплоты и воды,

потери давления в регулирующих клапанах;

- установленную суммарную мощность электрооборудования, ожидаемое годовое

потребление тепловой и электрической энергии;

- общую площадь, м², и строительный объем, м³, помещений теплового пункта;

- значения давления в точках, где предусмотрены отборные устройства для измерения

давления;

- перепады давлений, на которые настраиваются регуляторы перепада;

- условную пропускную способность регулирующих клапанов и настраиваемую

пропускную способность балансовых клапанов.

5.1.10 В закрытых и открытых системах теплоснабжения способ присоединения

зданий к тепловым сетям через ЦТП или ИТП определяется на основании технико-

экономического обоснования или в соответствии с заданием на проектирование с учетом

гидравлического режима работы и температурного графика тепловых сетей и зданий.

5.1.11 К оборудованию тепловых пунктов тепловых сетей систем теплоснабжения

относят тепломеханическое и электротехническое оборудование, контрольно-

измерительные приборы, приборы систем автоматики, приборы учета расхода тепловой

энергии, а также здания и сооружения, в которых расположены эти приборы, системы и

оборудование.

5.1.12 Оборудование и элементы тепловых пунктов тепловых сетей систем

теплоснабжения должны удовлетворять положениям соответствующих нормативных

документов, проектной, эксплуатационной и технической документации.

5.1.13 Устройство узла ввода обязательно для каждого здания независимо от

наличия ЦТП, при этом в узле ввода предусматриваются только те мероприятия, которые

необходимы для присоединения данного здания и не предусмотрены в ЦТП.

5.1.14 Единообразие современных технических решений блочных тепловых пунктов

(БТП) и их отлаженное производство позволяют:

- упростить процесс комплектации теплового пункта оборудованием и материалами

по сравнению с некомплектной поставкой их на объект строительства;

- обеспечить высочайшее качество изготовления БТП;

- исключить заготовительные и серьезные монтажно-наладочные работы на месте,

сведя их к установке блока в помещении теплового пункта и подключению его к

трубопроводам здания и сетям электроснабжения.

5.1.15 БТП следует использовать для возможности:

- провести модернизацию системы теплоснабжения в минимально короткие сроки;

- организовать оперативную и квалифицированную сервисную службу, сократив при

этом общий персонал по обслуживанию тепловых пунктов;

СП РК 4.02-108-2014

- обеспечить существенную экономию тепловой и электрической энергии при

последующей эксплуатации

систем

теплопотребления,

подключенных к

автоматизированным БТП;

- внедрить систему диспетчерского контроля, управления и учета теплопотребления

из единого центра.

5.1.16 В тепловых пунктах не допускается устройство пусковых перемычек между

подающим и обратным трубопроводами тепловых сетей, а также обводных трубопроводов

помимо насосов

(кроме подкачивающих), элеваторов, регулирующих клапанов,

грязевиков и приборов для учета расхода воды и теплоты.

При установке на обратном трубопроводе на выходе из теплового пункта регулятора

давления «до себяª вокруг него должен быть предусмотрен обводной трубопровод с

запорным устройством для возможности заполнения систем теплопотребления.

Регуляторы перелива и конденсатоотводчики должны иметь обводные

трубопроводы.

5.1.17 Для технического обеспечения теплового пункта следует предусматривать

тепломеры, а также установку на подающем трубопроводе абонентского ввода регулятора

давления независимо от давления теплоносителя на вводе. На регулятор давления

возлагают следующие задачи:

- защиту теплосети от гидравлического разрегулирования;

- нивелирование у абонента колебаний давления теплоносителя в теплосети;

- поддержание внешнего авторитета регулятора теплового потока системы отопления

либо регулятора температуры системы горячего водоснабжения на высоком уровне;

- ограничение совместно с регулятором теплового потока (температуры)

максимального расхода теплоносителя.

5.2 Пожарная безопасность

5.2.1 Выбор размеров зданий, сооружений тепловых пунктов и пожарных отсеков

следует производить в зависимости от степени их огнестойкости, класса конструктивной

и функциональной пожарной опасности, величины пожарной нагрузки, а также с учетом

эффективности применяемых средств противопожарной защиты, наличия и удаленности

пожарных служб, их вооруженности, возможных экономических и экологических

последствий пожара.

5.2.2 При отсутствии необходимых расчетных данных следует руководствоваться

установленными положениями по пожарной безопасности, а также другими

действующими нормативными документами. При оборудовании помещений установками

автоматического пожаротушения площади помещений допускается увеличивать в 2 раза,

за исключением зданий IV степени огнестойкости классов пожарной опасности С0 и С1, а

также зданий V степени огнестойкости.

5.2.3 Количественная оценка вероятности возникновения пожаров может быть

выполнена по ГОСТ 12.1.004 или на основе статистических данных по аналогичным

объектам.

5.2.4 Категории зданий по взрывопожарной и пожарной опасностям следует

определять в соответствии с действующими документами по пожарной безопасности.

СП РК 4.02-108-2014

По взрывопожарной и пожарной опасности помещения тепловых пунктов следует

относить к категории Д.

5.2.5 Здания и сооружения тепловых пунктов должны быть оборудованы

противопожарным водоснабжением, установками обнаружения и тушения пожара в

соответствии с требованиями нормативно-технических документов.

5.2.6 Газосварочные, электросварочные и другие работы, при которых применяется

открытый огонь, должны осуществляться с обязательным соблюдением требований

пожарной безопасности.

5.2.7 Устройство и эксплуатация тепловых пунктов должны соответствовать

требованиям Правил пожарной безопасности в Республике Казахстан.

5.2.8 При проектировании тепловых пунктов следует учитывать, что в ЦТП могут

располагаться противопожарные насосы. Противопожарная сигнализация в ЦТП

предусматривается только в бытовых помещениях (помещение диспетчера (оператора),

электрощитовые, склады сгораемых материалов и т.п.) при наличии.

5.2.9 В тепловых пунктах должен быть установлен противопожарный режим и

выполнены противопожарные мероприятия, исходя из особенностей производства,

разработан оперативный план тушения пожара, который определяет действия персонала

при возникновении пожара, порядок тушения пожара в электроустановках, находящихся

под напряжением, взаимодействие с пожарными подразделениями, применение других

сил и средств пожаротушения, а также разработана инструкция о конкретных мерах

пожарной безопасности и противопожарном режиме, утвержденная руководителем.

5.2.10 На тепловых пунктах должны быть обеспечены мероприятия по пожарной

безопасности в соответствии с ГОСТ 12.1.004.

5.2.11 Эксплуатация оборудования, его техническое обслуживание и ремонт должны

отвечать требованиям пожарной безопасности в Республике Казахстан:

- поддержание в исправном состоянии имеющихся средств пожаротушения;

- укомплектование необходимыми средствами пожаротушения, своевременное

проведение их осмотров и проверки;

- соблюдение правил производства сварочных и других огнеопасных работ на

тепловом пункте, выполняемых обслуживающим персоналом, ремонтными

подрядными организациями;

- разработка инструкций по пожарной безопасности и строгое выполнение их

требований всем персоналом;

- выполнение противопожарных мероприятий, контроль за соблюдением

установленного противопожарного режима, обеспечение постоянной готовности систем

автоматического обнаружения и установок гашения пожаров, организация

противопожарных тренировок.

5.2.12 Устройство и эксплуатация тепловых сетей и тепловых пунктов, насосных и

дроссельных станций, зданий и сооружений должны соответствовать требованиям

пожарной безопасности.

5.2.13 Материалы и изделия для теплоизоляционных конструкций трубопроводов,

арматуры и оборудования тепловых пунктов, встроенных в жилые и общественные

здания, должны применяться негорючие.

СП РК 4.02-108-2014 ПРОЕКТИРОВАНИЕ ТЕПЛОВЫХ ПУНКТОВ (ҚР ЕЖ 4.02-108-2014) - 7
