жолымен жерлендіруге жағдай жасайды. Тасымалды жерлендіруді орнатудың осындай
тәсілі ЭҚП талаптарына сәйкес орнатылатын және тек қана сымдарды жерлендіру үшін
пайдаланатын қосымша тескіш қысқыштарын орнатуды талап етпейді.
Тасымалды жердендіруді қосудың жиынтықтары
6.3.13 Әрбір ЭӘЖ магистралінің басында және соңғысында [2] және [3] сәйкес
сымдарда кернеуді және тасымалды жерлендіруді басқару аспаптарын қосу үшін
қысқыштарды орнатуға ұсынылады.
6.3.14 ЭӘЖ тасымалды жерлендіруді (ТЖ) орнатудың үш тәсілі бар:
Желіні қажетті жерлерінде монтаждау кезінде ТЖ қосу үшін ST маркалы жиынтықтар
орнатылады.
Жиынтық 24 мм
2
қимасы бар дӛңгелектенгн мыстан жасалған оқшауланған
ұапсырмалар бар SLIP 22.1 тӛрт қысқышынан тұрады. Қапсырмалардың еркін ұштарында
оұшаулауы жоқ және қорғаныш қалпақшаларымен жабылады. Кез келген маркалы ТЖ
қапсырмалардың оқшауланбаған ұштарына қосылады.
ТЖ балқыма сақтандырғыштар орнына ажыратқышқа орнатылатын ST 21.8 (ST 72)
арнайы жалғастырғышы арқылы діңгекті ажыратқыштары арқылы желіге қосылады.
ТЖ орнатудың
бірінші тәсілі
ТЖ қосу үшін стационардық жиынтықтарды монтаждау
үшін тиісті жерлерін анықтау мақсатында желіні жоспарлау кезеңінде техникалық ӛңдеуді
талап етеді. Осы тәсілдің кемшілігі ТЖ қосу үшін тірекке кӛтеру қажеттілігі болып
табылады. Артықшылығы құрылымның оңайлығы және сымдардан тескіш қысқыштарын
шешу қажеттлігінің жоқтығы болып табылады.
ТЖ орнатудың
екінші тәсілі
еңбек кӛп жұмсалатын үдерісі болып табылады, оның
артықшылығы ТЖ жерден тірекке кӛтерусіз оперативті қарнақтың кӛмегімен орнату
мүмкіндігі болып табылады.
ТЖ тескіш қысқыштарын сымдарға орнату және оларды кейін шешу жолымен
қосудың нұсқасы тиімді емес болып табылады және ЭӘЖ үшін ұсынылмайды.
Қысқыштарды шешуден кейін сымдарының оқшаулаындағы тесілген жерлерінің болуы
олардың тозу ықтималдығын үлкейтеді және осы ЭӘЖ беріктігіне жағымсыз әсер етеді.
Осындай жағдайда ТЖ шешуден кейін тесілген жерлерді атмосфераға тӛзімді оқшаулағыш
таспасымен қорғау қажет.
6.4 Бағандар

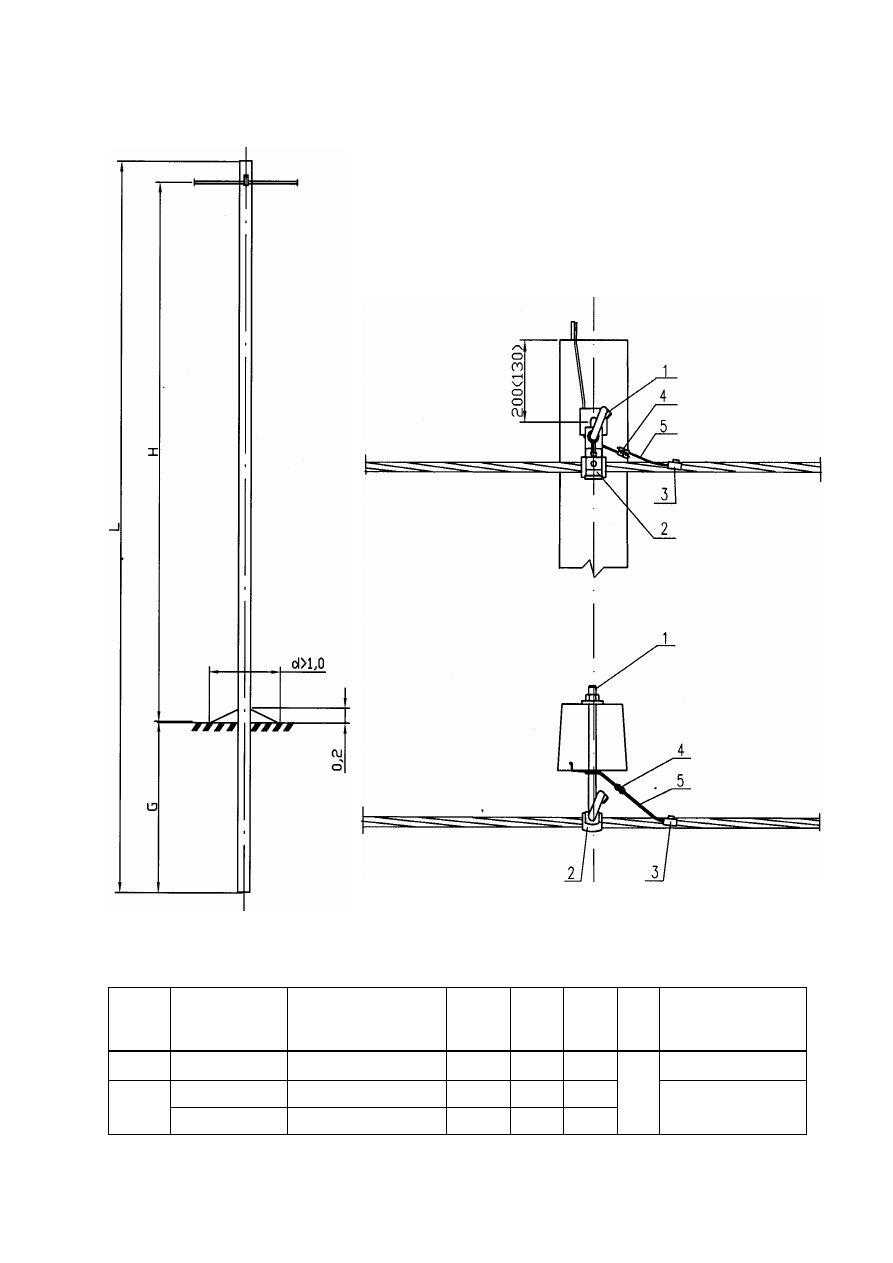

6.4.1 Осы ережелер жинағында әрекеттегі типті жобаларының тіреулері негіз ретінде
қабылданады:
Темір бетон бағандарының базасындағы бағандар
6.4.2 Бір тізбекті және екі тізбекті ЭӘЖ бағандары 3.407.1 - 13619,6 типті серяисы
бойынша 19,6 кН.м (2,0 тс.м) есептік және ию кезі бар 9,5 м ұзындығы бар СВ95-2а, 36,0
кН.м (3,6 тс.м) және 49,0 кН.м (5,0 тс.м) есептік және ию кезі бар 10,5 м ұзындығы бар
СВ105 және 35,0 кН.м (3,5 тс.м) есептік және ию кезі бар 11,0 м ұзындығы бар СВ110 темір
бетон бағандарының базасында әзірленді. 1, 3, 4, 5 [6] және 3.407.1-143 шығарылым және 1,
2, 7, 8 [6] шығарылым.
Темір бетон бағандары туралы деректер [5], [6] типті альбомдарынан алынды және
10-кестеде келтірілген.
ҚР ЕЖ 4.04-116-2020
12
6 кесте - Темір бетон бағандары туралы деректер
Тіректің
маркасы
Ұзындығ
ы, м
Бетонның
кӛлемі, м
3
Массасы, т
Есептік сәттер, кН.м
(тс.м)
Мх
Му
СВ95-2а
9,5
0,3
0,75
19,6(2,0)
11,8(1,2)
СВ105-3,6
10,5
0,47
1,18
36,0(3,6)
23(2,3)
СВ105-5,0
1,18
49,0(5,0)
26,5(2,7)
СВ110-3,5
11,0
0,45
1,125
35(3,5)
22(2,2)
6.4.3 Жүк түсетін арматурасы ретінде Ат-VI, Ат-V, Ат-IV класты ыстыққа бейімделген
болатты немесе бекітілген тәртіпте бекітілген шығарушы-зауытының техникалық
құжаттамасы бойынша тиісті класты ыссы илемделген болатты қабылдау қажет.
6.4.4 Серияға желі аудандарында I – VI үшін және мұзтайғақ аудандарында I – VI үшін
аралық және анкерлі-бұрыштық типті бағандары қосылған.
Бағандарда келесі тағбалау бар: бірінші бӛлігінде – тіректің әріптік белгілеуі, мысалы:
П – аралық, К – ұштық, УА – бұрыштық анкерлі, ПП – ауыспалы аралық және т.б.; екінші
бӛлігінде - тіректің типті ӛлшемі: бір тізбекті бағандар үшін - тақ (1 және 3), екі тізбекті
және тӛрт тізбекті бағандар үшін – жұп.
Барлық бағандардан ғимараттардың кіреберістеріне бір немесе екі жаққа тармақтар
болу қажет.

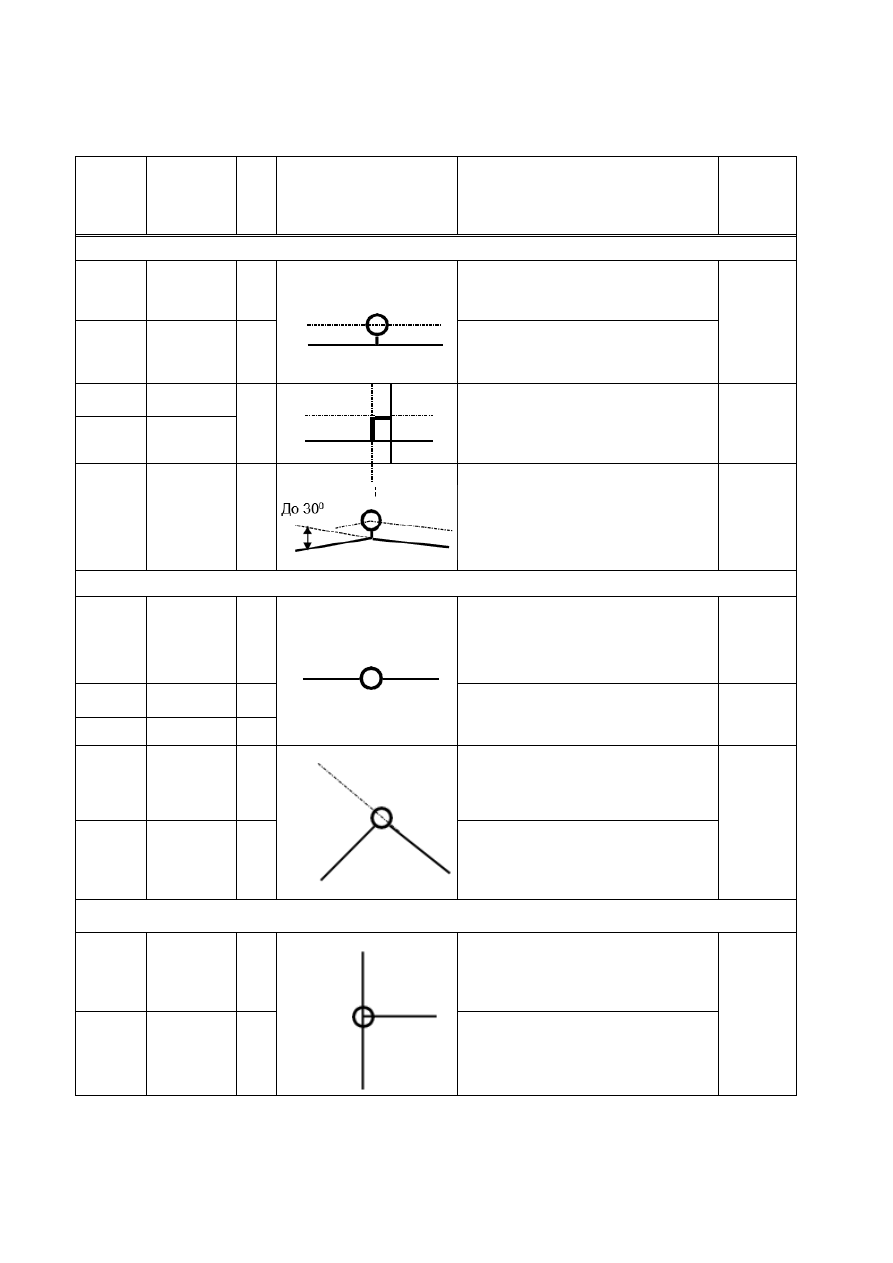

Темір бетон тіреулер негізіндегі бағандардың типтері және олардың пайдалану
саладары келесі кестелерде келтіріледі:
- бір тізбекті темір бетон бағандары, соның ішінде ауыспалы бағандары – 7-кестеде
келтіріледі;
- екі тізбекті темір бетон бағандары, соның ішінде ауыспалы бағандары - 8-кестеде
келтіріледі;
- тӛрт тізбекті темір бетон бағандары, соның ішінде ауыспалы бағандары - 9-кестеде
келтіріледі.
Жоғарыда кӛрсетілген жобалар бойынша барлық бағандар шығардандарды,
ғимараттардың және құрылыстардың кіреберістеріне ЭӘЖ ӛсінен бір немесе екі жаққа
тарамдарды орнатуға мүмкіндік бар. Осы ережелер жинағының 12 бӛлімінде ғимараттардың
және құрылыстардың кіреберістеріне тарту үшін арматурасының сипаттамасы бар типті
шншімі келтіріледі.
6.4.5 ЭӘЖ 0,38 кВ құрылымдарын есептеу және таңдау үшін есептік климаттық
шарттары ҚР ЭПЕ кӛрсетілген желдің жылдамдығы және мұздың қалыңдығы бойынша
аудандық карталарына және климаттық аудандырудың карталарына сәйкес, сонымен қатар
жобаланатын ЭӘЖ 0,38 кВ қасындағы метеорологиялық станцияларының кӛп жылдық
бақылаулардың қорытындылары бойынша қабылдану қажет.
6.4.6 Бағандарді жерге орнату бойынша құрылымдық шешімдер әрбір нақты жағдайда
тиісті есеп-айырысулар негізінде жобамен анықталады. Бағандардің тереңдету ӛлшемдерін
және оларды жер асты тиісті жабдықтауды анықтау үшін, келесі деректер негізгі деректер
ретінде қабылданады: сымдардың салмағаынан және оларда пайда болатын мұздың
салмағынан жүктемесі; сымға және тірекке желдің қысымынан жүктемесі; тіректің жер асты
бӛлігінің биіктігі; жердің физикалық-математикалық сипаттамалары; жер жұмыстарын
жүргізу тәсілі.
