Микропроцессорное устройство защиты «Сириус-3ЛВ-06». Руководство по эксплуатации БПВА.656122.177 РЭ (Редакция 2.0) - часть 6

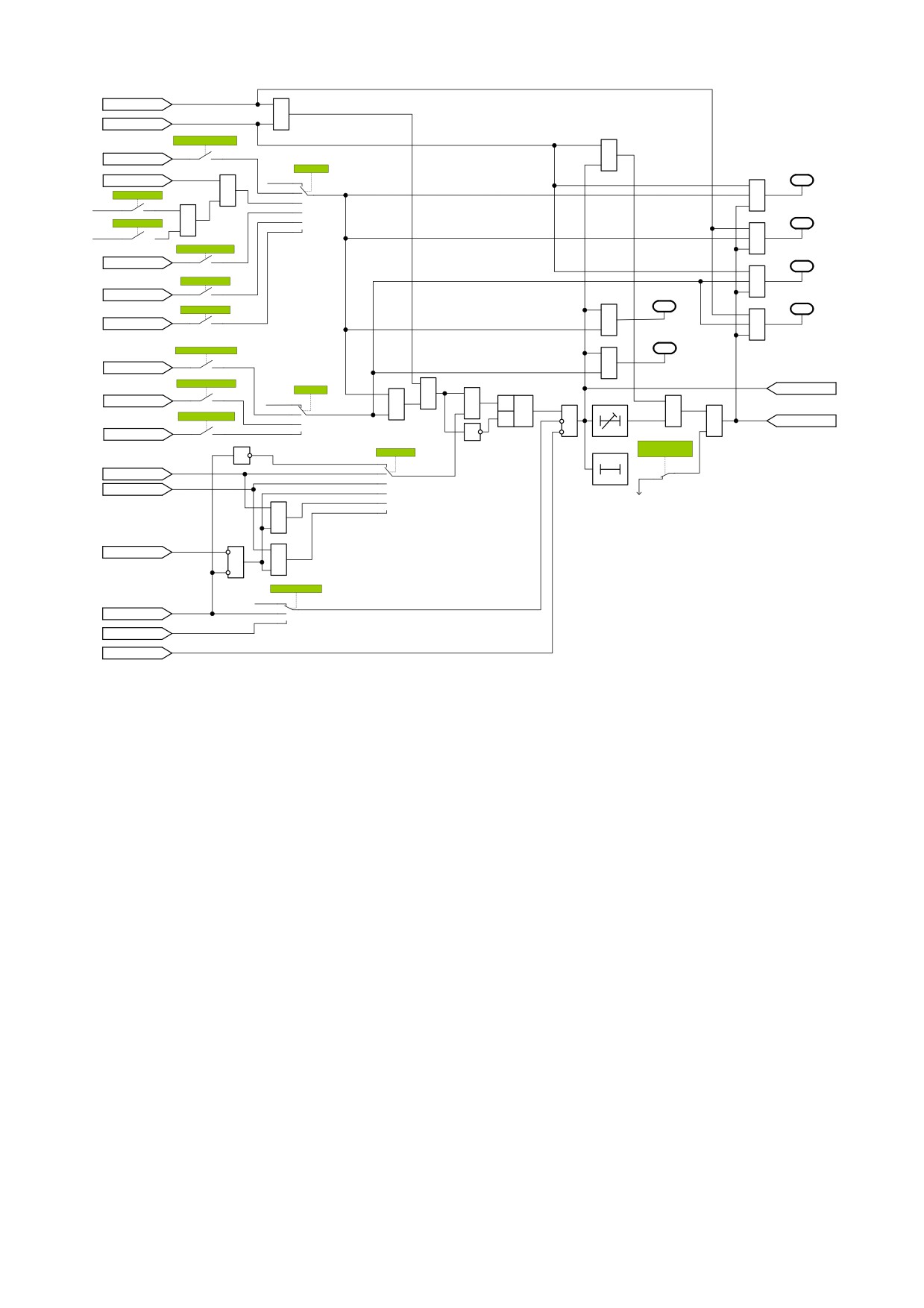

Ввод ОУ ДЗ

1

Ввод ОУ с нул.выд.

ДЗ-1 ФФ - Функция

&

Откл

РС ДЗ-1 ФФ

Сраб.ОУ

Вкл

ОУ ДЗ ФФ

ДЗ ФФ безВ

РС ДЗ-2 ФФ

&

«0ͩ

Откл

105

&

ДЗ-1

Функция ДЗ-2б

ДЗ-2

«1ͩ

Откл

ДЗ-3

1

Сраб.ОУ ДЗ ФФ

Вкл

ДЗ-4

Функция ДЗ-2м

106

ДЗ-5

&

«1ͩ

Откл

Вкл

Сраб.ОУ

ДЗ-3 ФФ - Функция

Откл

ДЗ ФЗ безВ

РС ДЗ-3 ФФ

Вкл

107

&

ДЗ-4 - Функция

Откл

РС ДЗ-4

Пуск ОУ ДЗ ФФ

Сраб.ОУ ДЗ ФЗ

Вкл

ДЗ-5 - Функция

&

370

108

Откл

&

РС ДЗ-5

Вкл

Пуск ОУ ДЗ ФЗ

ДЗ-1 ФЗ - Функция

371

&

РС ДЗ-1 ФЗ

Откл

Вкл

ДЗ-2 ФЗ - Функция

&

ОУ ДЗ ФЗ

Пуск ОУ ДЗ

Откл

1

&

РС ДЗ-2 ФЗ

«0ͩ

Откл

T

1

Вкл

S

ДЗ-1

Q

&

t

&

ДЗ-3 ФЗ - Функция

ДЗ-2

R

Сраб. ОУ ДЗ

Откл

1

РС ДЗ-3 ФЗ

ДЗ-3

T

ОУ ДЗ

Вкл

Параметры ТН -

1

Пуск ДЗ

Установка ТН

Откл

t

Линия

БК-б

БК-б

БК-м

20мс

Шины

БК-м

БК-Z

БК-б+Z

«1ͩ

1

БК-м+Z

БК-ΔZ

&

1

Блок.ДЗ от БНН

«0ͩ

Откл

БНН-б

БНН-б

БНН-м

БНН-м

Вывод ДЗ

Рисунок 31 - Функционально-логическая схема блока оперативного ускорения ДЗ

2.5 Токовая направленная защита нулевой последовательности (ТЗНП)

2.5.1 Общее описание функционирования

2.5.1.1 Устройство содержит шесть ступеней ТЗНП (ТЗНП-1, ТЗНП-2, ТЗНП-3, ТЗНП-4,

ТЗНП-5 и ТЗНП-6) с независимой выдержкой времени от КЗ на землю, реагирующих на

первую гармонику тока нулевой последовательности.

2.5.1.2 Имеется возможность для каждой ступени независимо задать время и ток сра-

батывания. Данные параметры определяются соответствующими уставками в группах

«ТЗНП-1 (2,3,4,5,6)ͩ.

При значении уставки «Установка ТН - Линияͩ время срабатывания ступеней ТЗНП

будет не менее 20 мс.

2.5.1.3 Оперативный вывод из действия ступеней ТЗНП производится с помощью вир-

туального ключа «ТЗНПͩ (см. Приложение Е).

Имеется возможность вывести из действия по отдельности любую из ступеней ТЗНП с

помощью входных сигналов с соответствующей функцией - «Блок. ТЗНП-1 (2, 3, 4, 5, 6)ͩ. Од-

нако, при наличии ускорения для выведенной по входному сигналу ступени, работа с уско-

рением для неё сохраняется.

Устройством предусматривается возможность вывода чувствительных ступеней ТЗНП

с помощью виртуального ключа «Чув.ст.ТЗНПͩ. Ступень ТЗНП может быть выведена от вир-

52

туального ключа вывода чувствительных ступеней ТЗНП при задании уставки «Выв.чув.ТЗНП

- Вклͩ соответствующей ступени ТЗНП.

2.5.1.4 Каждая ступень ТЗНП может быть выполнена направленной. При этом для

каждой ступени предусмотрена возможность выбора направления действия - в прямом или

обратном направлении. Направление действия ступени задается уставкой «ОНМͩ в соответ-

ствующей группе «ТЗНПͩ. Для определения направления используются органы направления

мощности нулевой последовательности, работающие в прямом (ОНМ НП-пр.) и обратном

(ОНМ НП-обр.) направлениях.

С помощью уставки «Режим ОНМͩ можно установить режим работы ОНМ в заданном

направлении:

— «Разреш.ͩ: при значении уставки «ОНМ - Прямоͩ пуск ступени ТЗНП разрешается

при срабатывании органа ОНМ НП-пр.; при значении уставки «ОНМ - Обратноͩ - при сраба-

тывании ОНМ НП-обр.;

— «Разр и Блокͩ: при значении уставки «ОНМ - Прямоͩ пуск ступени ТЗНП разреша-

ется при срабатывании ОНМ НП-пр. или несрабатывании ОНМ НП-обр.; при значении устав-

ки «ОНМ - Обратноͩ - при срабатывании ОНМ НП-обр. или несрабатывании ОНМ НП-пр.

2.5.1.5 С помощью уставки «ОНМ при БННͩ ступеней ТЗНП имеется возможность за-

дать один из вариантов действия логики при срабатывании БНН:

— срабатывание БНН не вызывает изменения логики действия ступени ТЗНП («Иг-

нор.ͩ);

— вывод ступени при появлении сигнала БНН («Ступеньͩ);

— ступень переводится в ненаправленный режим работы при появлении сигнала БНН

(«Направл.ͩ).

2.5.1.6 Имеется возможность ввести запрет АПВ при срабатывании каждой ступени

ТЗНП. Это осуществляется с помощью уставки «Запрет АПВͩ.

2.5.1.7 Функционально-логическая схема ступеней ТЗНП приведена на рисунке 32.

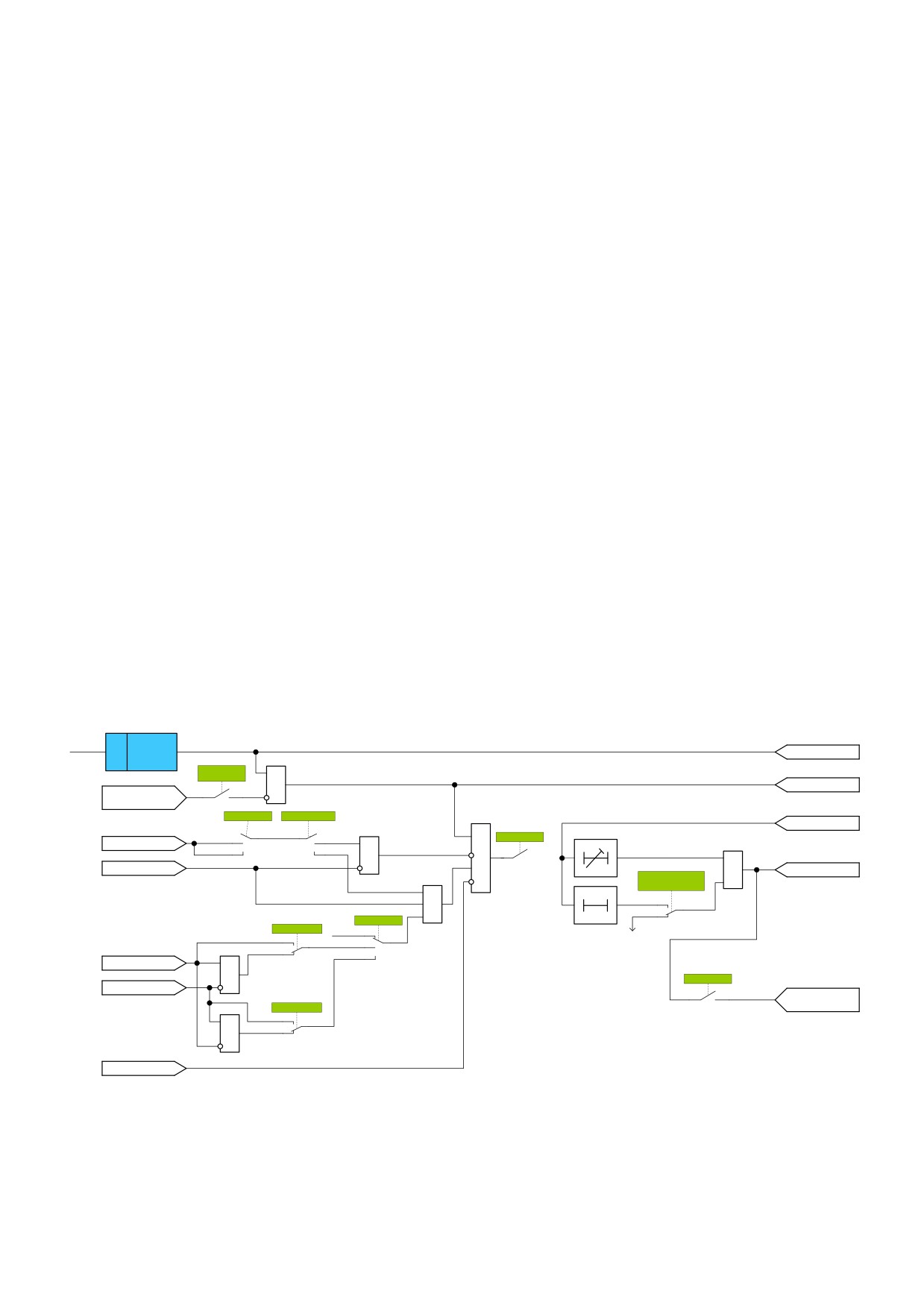

3I0

ИО

3I0>

РТ ТЗНП

Блокир.при

3I0ТЗНП

БНТ

&

РТ ТЗНП с БНТ

Блокировка ТЗНП

Откл

при БНТ

Вкл

ОНМ НП

ОНМ при БНН

Откл

Игнор.

Пуск ТЗНП

Прямо

Ступень

&

Функция

БНН-б

&

t

Обратно

Направ.

Откл

&

Вкл

Вывод направл.

T

Сраб. ТЗНП

ТЗНП-1

Параметры ТН -

Установка ТН

1

t

Линия

ОНМ НП

20мс

Шины

Режим ОНМ

«1ͩ

Откл

Разреш.

«1ͩ

Прямо

Обратно

Разр.и блок.

ОНМ НП-р

1

Запрет АПВ

ОНМ НП-б

Откл

Запрет АПВ

Режим ОНМ

Вкл

от ТЗНП

Разреш.

1

Разр.и блок.

Вывод ТЗНП

Рисунок 32 - Функционально-логическая схема ступеней ТЗНП

2.5.1.8 Параметры ступеней ТЗНП приведены в таблице 14.

53

Таблица 14 - Параметры ступеней ТЗНП

Наименование параметра

Значение

1

Диапазон уставок по времени, с:

0,00 - 99,00

2

Диапазон уставок по току 3I₀:

«3I0/Iномͩ (по отношению к I_{НОМ ВТ.}), о.е.

0,05 - 30,00

(при I_НОМ = 1 А, А)

(0,05 - 30,00)

(при I_НОМ = 5 А, А)

(0,25 - 150,00)

3

Дискретность уставок:

по времени, с

0,01

по току 3I₀, А

0,01

4

Основная погрешность срабатывания:

по току 3I₀, от уставки, %

3

по времени:*

выдержка более 1 с, % от уставки

3

выдержка менее 1 с, мс

25

5

Коэффициент возврата по току

0,95

6

Время срабатывания ИО тока 3I₀, мс, не более

35

7

Время возврата ИО тока 3I₀, мс, не более

40

* Указывается погрешность элемента задержки функциональной схемы устройства.

Полное время срабатывания ступени складывается из времени срабатывания самого ИО сту-

пени, заданной задержки на срабатывание и времени действия выходного реле (составляет

порядка 10 мс).

2.5.2 Орган направления мощности нулевой последовательности (ОНМ НП)

ОНМ НП-пр. и ОНМ НП-обр. имеют независимые уставки по току и напряжению нуле-

вой последовательности, при превышении которых разрешается работа измерительного ор-

гана сдвига фазы. Объединение измерительных органов показано на рисунке 33.

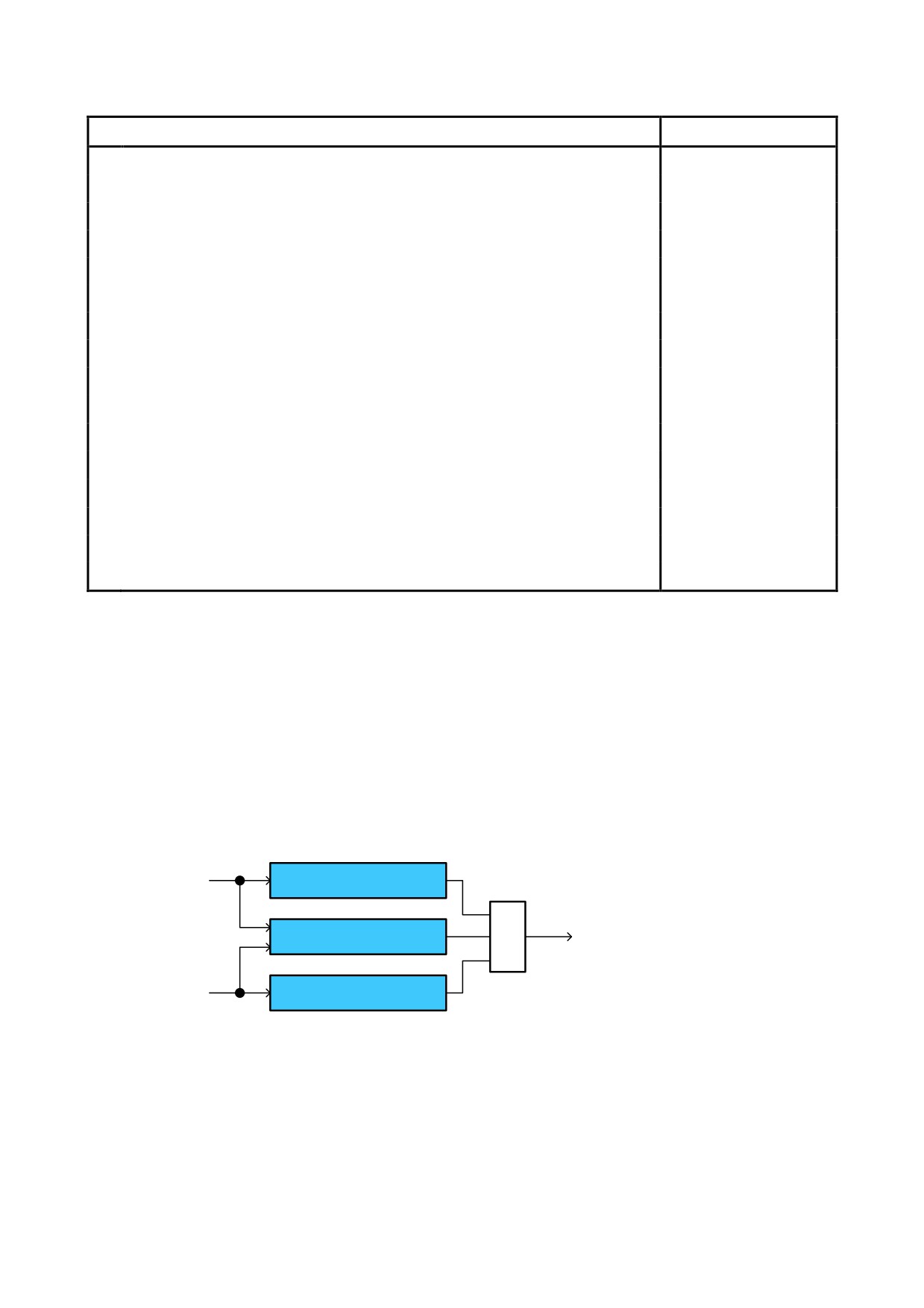

3U0

|3U0|>3U0ср ОНМ

&

Направление

170° <(ϕU-ϕI )<350°

Прямо

3I0

|3I0|>3U0ср ОНМ

Рисунок 33 - Структурная схема ОНМ в прямом направлении (ОНМ НП-пр.)

Угол максимальной чувствительности ОНМ НП-пр. для сетей 110-220 кВ принимается

равным (отсчет идет от вектора тока к вектору напряжения, положительное направление -

против часовой стрелки): м.ч. ОНМ НП-пр. = 260º.

54

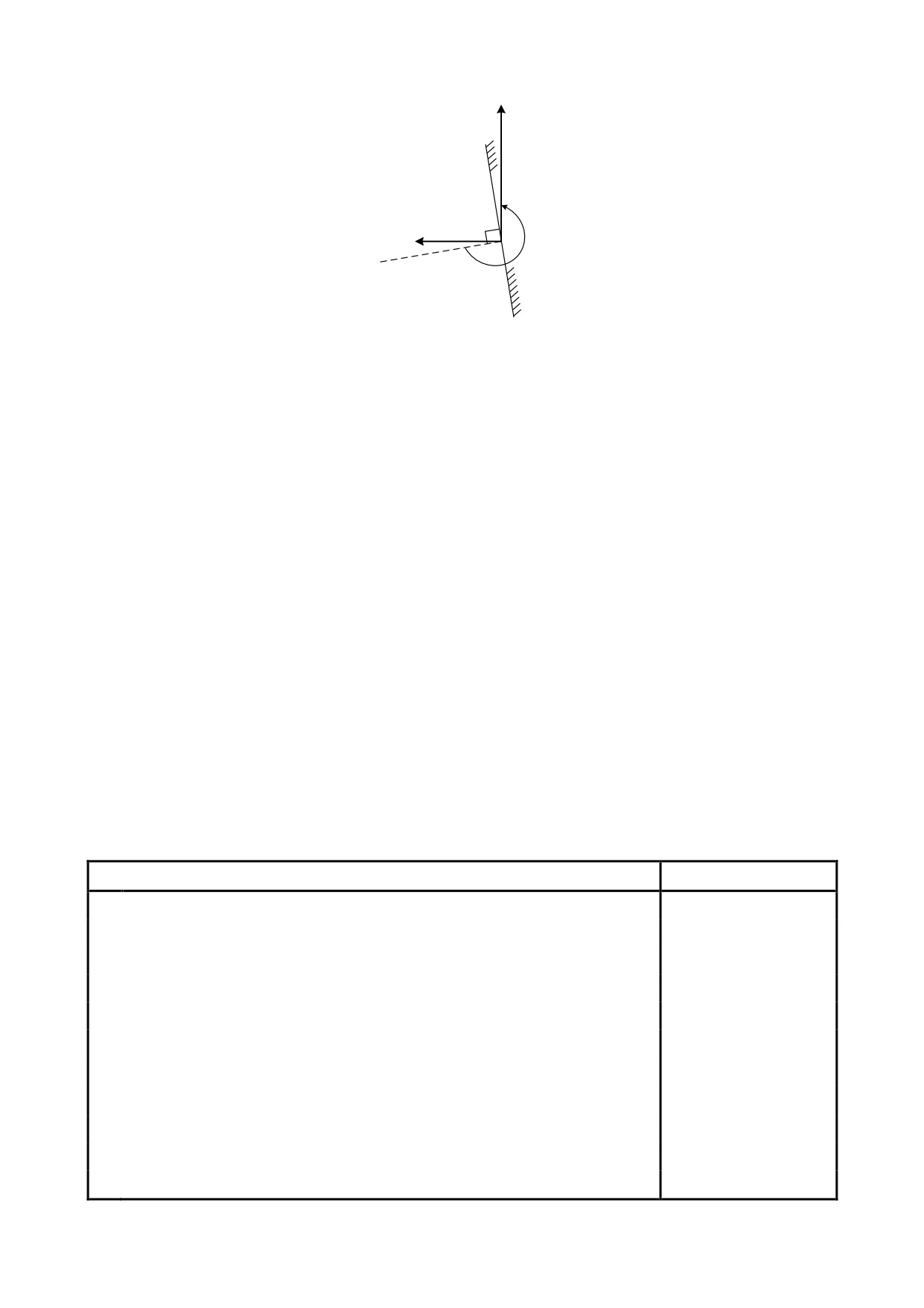

3U0

Зона работы

Зона работы

ОНМ НП-обр.

ОНМ НП-пр.

260º

3I0

ось м.ч.

Рисунок 34 - Векторная диаграмма, поясняющая работу ОНМ НП

(отсчет идет от линии м.ч. до фиксированной оси напряжения; положительное направление

- против направления вращения часовой стрелки)

Аналогично реализован ОНМ НП-обр., но его угол максимальной чувствительности

равен 80°.

Для повышения чувствительности ОНМ НП-пр. реализована возможность «смеще-

нияͩ характеристики. Если при удаленных КЗ напряжение 3U₀ на шинах мало, то имеется

возможность задать искусственное смещение в линию точки подключения ОНМ (обычно на

середину ВЛ). В этом случае к ОНМ подводится напряжение, рассчитываемое по выраже-

нию:

3U_{0 ОНМ} = 3U_{0 КЗ} + 3I_{0 КЗ}Х_СМ,

где Х_СМ - индуктивное сопротивление смещения ОНМ НП-пр. в линию (вторичное

значение в схеме нулевой последовательности);

3U_{0 ОНМ} - вторичное напряжение, используемое в ОНМ НП;

3U_{0 КЗ}, 3I_{0 КЗ} - вторичные значения напряжения и тока нулевой последовательности,

замеряемые устройством в момент КЗ.

Значение смещения в линию задается уставкой «ОНМ НП - X0см·Iномͩ во вторичных

значениях.

Если задано нулевое значение уставки Х0_СМ, то смещение автоматически не используется.

Параметры ОНМ НП приведены в таблице 15.

Таблица 15 - Параметры ОНМ НП

Наименование параметра

Значение

1 Диапазон уставок по току 3I₀:

для «3I0пр./Iномͩ

(по отношению к I_{НОМ ВТ.})

0,04 - 1,00

для «3I0обр./Iномͩ

(по отношению к I_{НОМ ВТ.})

0,04 - 1,00

2 Диапазон уставок по напряжению 3U₀, В

для «3U0пр.ͩ

0,5 - 5,0

для «3U0обр.ͩ

0,5 - 5,0

3 Диапазон уставки по сопротивлению «Х0см.Iномͩ

0,00 - 100,00

4 Дискретность уставок:

по току 3I₀, А

0,01

по напряжению 3U₀, В

0,1

по сопротивлению, Ом/фазу

0,01

55

Наименование параметра

Значение

5 Погрешность определения углов на краях диапазонов, град., не

5

более

6 Коэффициент возврата по току

0,95

Коэффициент возврата по напряжению

0,94

7 Время срабатывания, мс, не более

35

8 Время возврата, мс, не более

45

2.5.3 Блокировка ступеней ТЗНП по содержанию второй гармоники в токе нулевой

последовательности

Для обеспечения несрабатывания быстродействующих (либо ускоряемых) ступеней

ТЗНП при включении линии с ненагруженным силовым трансформатором, с возникновени-

ем броска тока намагничивания (БНТ), используется специальная блокировка по второй гар-

монике в токе нулевой последовательности, которая запрещает пуск ступени.

Обычно блокировка применяется на линиях, где есть ответвления с заземленной

нейтралью, или если линия может ставить под напряжение трансформаторы подстанции на

противоположном конце.

Наличие функции блокировки от БНТ задается независимо для каждой ступени ТЗНП с

помощью уставки «Блокир. при БНТͩ. Для ускоряемых ступеней ТЗНП необходимо ввести

блокировку, и она будет действовать как в режиме ускорения, так и при нормальной работе.

Имеется возможность с помощью уставки «3I0г2/3I0г1ͩ регулировать пороговую ве-

личину отношения действующего значения второй гармоники к действующему значению

первой гармоники тока нулевой последовательности, при котором срабатывает блокировка.

Диапазон значений уставки от 0,10 до 0,40, с шагом 0,01.

Если сигнал блокировки присутствует в течение 70 мс после срабатывания ИО любой

из ступеней ТЗНП, то он подхватывается и удерживается до тех пор, пока не вернутся ИО всех

ступеней.

Функционально-логическая схема блокировки приведена на рисунке 35.

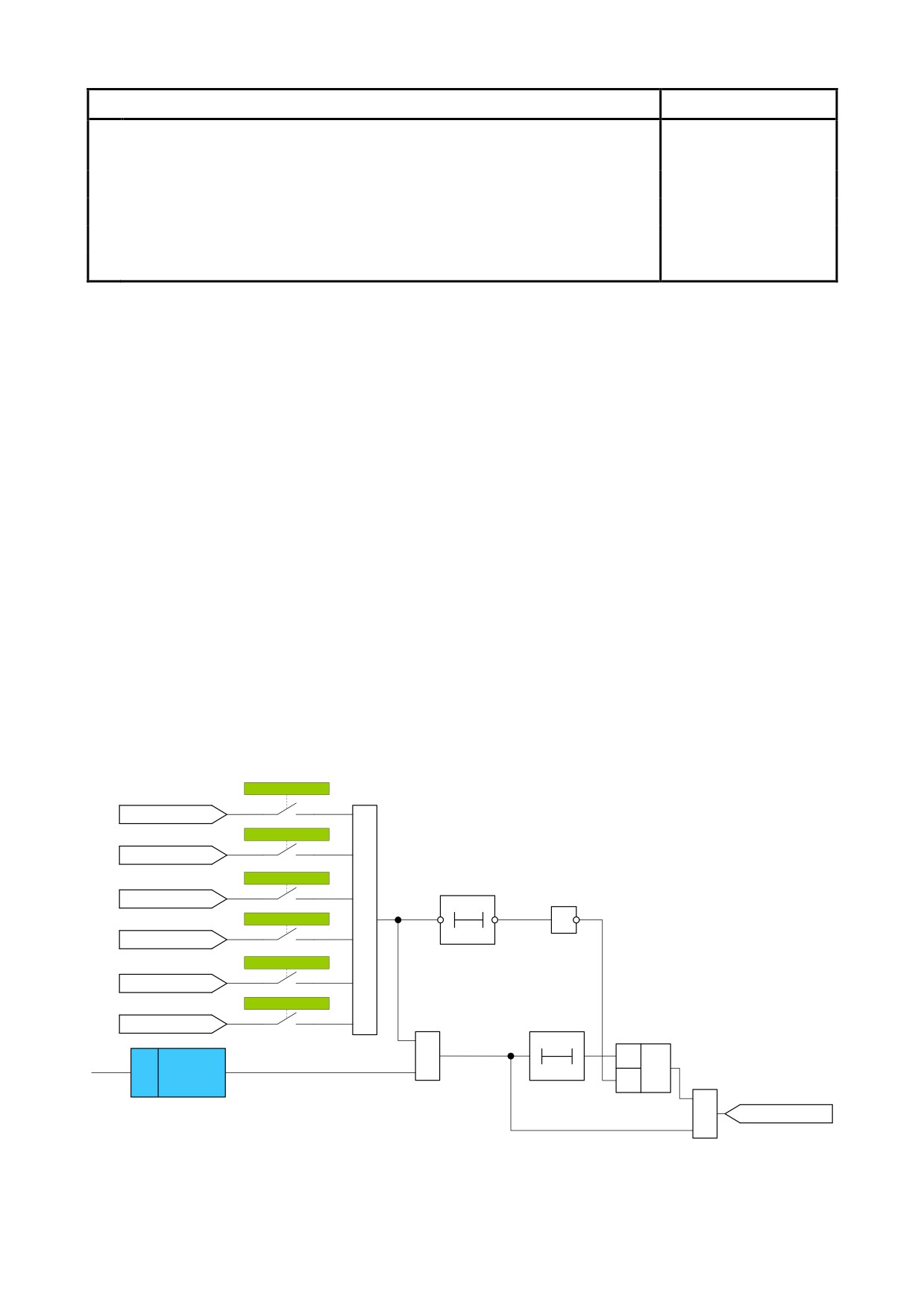

ТЗНП-1 - Функция

Откл

РТ ТЗНП-1

1

Вкл

ТЗНП-2 - Функция

Откл

РТ ТЗНП-2

Вкл

ТЗНП-3 - Функция

Откл

РТ ТЗНП-3

Вкл

t

1

ТЗНП-4 - Функция

Откл

20мс

РТ ТЗНП-4

Вкл

ТЗНП-5 - Функция

Откл

РТ ТЗНП-5

Вкл

ТЗНП-6 - Функция

Откл

РТ ТЗНП-6

Вкл

&

t

T

S

3I0

Q

ИО

3I0 2г>

70мс

R

3I0г2/3I0г1

1

Блок. от БНТ

Рисунок 35 - Функционально-логическая схема блокировки по 2-й гармонике

56

2.5.4 Ускорение при включении выключателя

2.5.4.1 Схема формирования сигнала ввода автоматического ускорения при включе-

нии выключателя используется одна и та же для ТЗНП, ДЗ и МТЗ. Описание приведено в

п. 2.4.7.

2.5.4.2 Предусмотрена возможность ускорения любой из ступеней ТЗНП при включе-

нии выключателя. Выбор ускоряемой ступени производится с помощью уставки «Уск. при

вкл. - Ускор. ТЗНПͩ: ТЗНП-1, ТЗНП-2, ТЗНП-3, ТЗНП-4, ТЗНП-5, ТЗНП-6.

2.5.4.3 Выдержка времени на срабатывание при ускорении задается уставкой «Уск.

при вкл. - Тускор.ТЗНП, сͩ. Диапазон значений уставки от 0,00 до 30,00 с, с шагом 0,01 с.

2.5.4.4 При вводе ускорения при включении ступеней ТЗНП имеется возможность за-

дать контроль отсутствия напряжения на линии и наличия симметричного напряжения на

смежном элементе (шинах). Данные функции задаются уставками «Ускорение при вкл -

Контроль Uвлͩ и «Ускорение при вкл - Контроль Uшинͩ. ИО контроля напряжения на ли-

нии и шинах являются общими для ступеней ДЗ и ТЗНП. Подробное описание см. в п.2.4.7.4.

Уск.ТЗНП

Откл

ТЗНП-1

Пуск ТЗНП-1

ТЗНП-2

Пуск ТЗНП-2

ТЗНП-3

Пуск ускорения

ТЗНП-4

ТЗНП при вкл-ии

Пуск ТЗНП-3

ТЗНП-5

ТЗНП-6

Пуск ТЗНП-4

t

Пуск ТЗНП-5

5мс

Пуск ТЗНП-6

&

t

&

Вывод ускорения

Сраб-ие ускорения

ТЗНП при вкл-ии

ТЗНП при вкл-ии

TУСК.ТЗНП

Ввод ускорения

1

при включении

Параметры ТН -

Установка ТН

t

Линия

20мс

Шины

«1ͩ

Вывод

напр.ТЗНП

Откл

Вывод напр.ТЗНП

Вкл

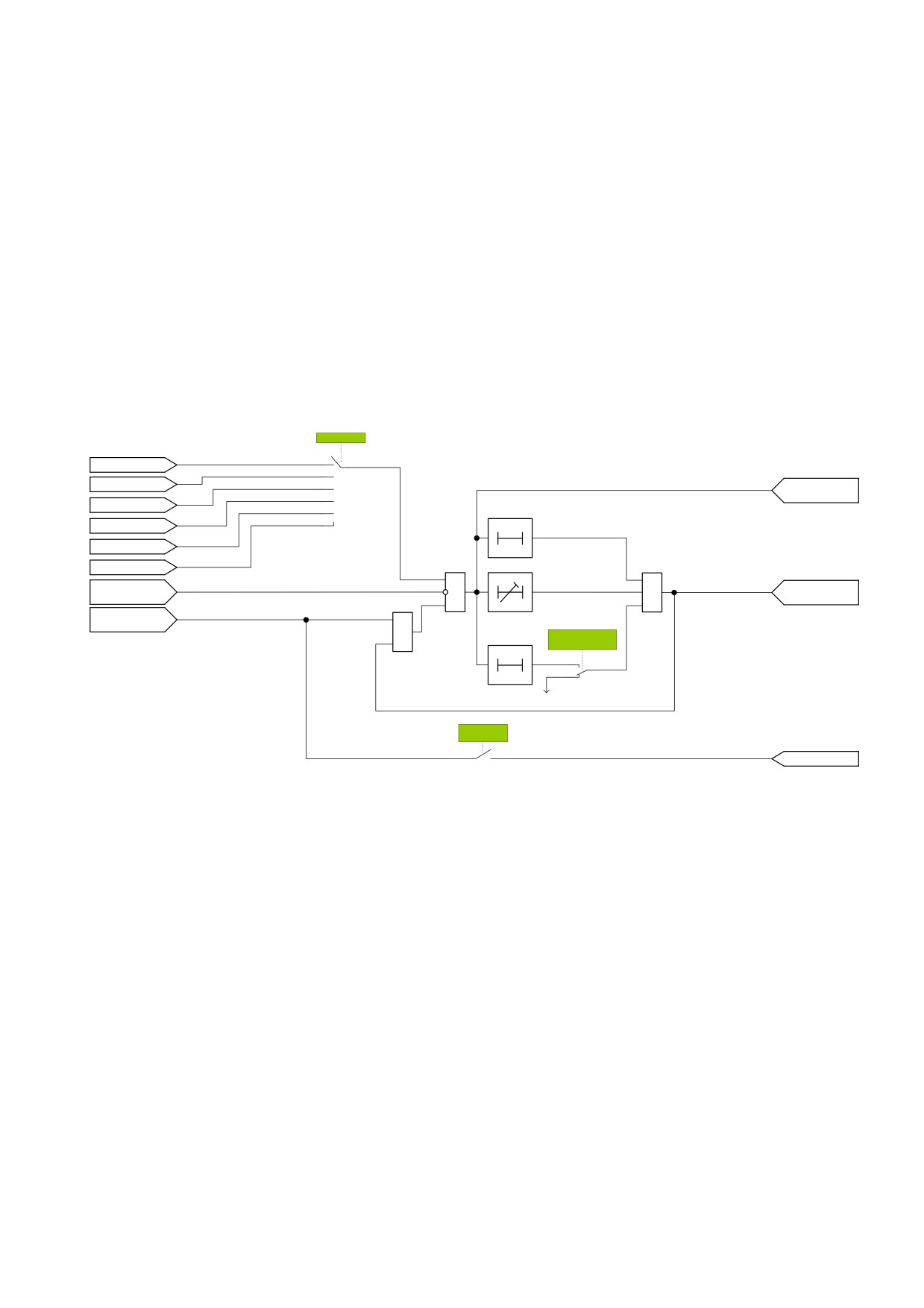

Рисунок 36 - Функционально-логическая схема ускорения ТЗНП

при включении выключателя

2.5.4.5 Предусматривается вывод направленности всех ступеней ТЗНП в режиме уско-

рения при включении выключателя, если это задано уставкой «Уск. при вкл. - Вывод напр.

ТЗНПͩ. Указанное обеспечивает надежное срабатывание ТЗНП при неполнофазном включе-

нии выключателя.

2.5.4.6 Для оперативного вывода функции ускорения из действия предусмотрены

входные сигналы с функцией «Блок. ускорения ДЗ и ТЗНП при включенииͩ.

2.5.5 Оперативное ускорение

2.5.5.1 В устройстве предусмотрено оперативное ускорение одной из ступеней ТЗНП,

для которого можно задать два режима работы - с выдержкой времени и без выдержки

времени.

Ввод ОУ ТЗНП в необходимом режиме осуществляется изменением режимов вирту-

альных ключей «ОУͩ или «ОУ без.выд.ͩ. Управление виртуальными ключами «ОУͩ и «ОУ

без.выд.ͩ возможно по линии связи, от кнопок на лицевой панели устройства или от внеш-

них дискретных сигналов, которые заводятся на дискретные входа с функциями «Опер.уск.ͩ

и «Опер.уск.без. выд.вр.ͩ соответственно.

57

2.5.5.2 Ускорение можно задать для любой ступени ТЗНП. Ускоряемая ступень задает-

ся с помощью уставки «Опер. ускорение - ОУ ТЗНПͩ: ТЗНП-1, ТЗНП-2, ТЗНП-3, ТЗНП-4, ТЗНП-5,

ТЗНП-6.

2.5.5.3 Выдержка времени на срабатывание при оперативном ускорении задается с

помощью уставки «Тоу ТЗНП, сͩ. Диапазон значений уставки от 0,00 до 30,00 с, с шагом 0,01 с.

Пуск ОУ ТЗНП

Сраб.ОУ

Ввод ОУ ТЗНП

1

ТЗНП безВ

Ввод ОУ ТЗНП без

147

&

выдержки врем.

&

ОУ ТЗНП

Сраб.ОУ ТЗНП

Откл

&

t

148

ТЗНП-1

&

Пуск ТЗНП-1

ТЗНП-2

5мс

Пуск ТЗНП-2

ТЗНП-3

ТЗНП-4

Пуск ТЗНП-3

ТЗНП-5

1

&

Срабатывание

ТЗНП-6

t

Пуск ТЗНП-4

ОУ ТЗНП

Пуск ТЗНП-5

TУСК.ТЗНП

Параметры ТН -

Пуск ТЗНП-6

Установка ТН

t

Вывод ОУ ТЗНП

Линия

20мс

Шины

«1ͩ

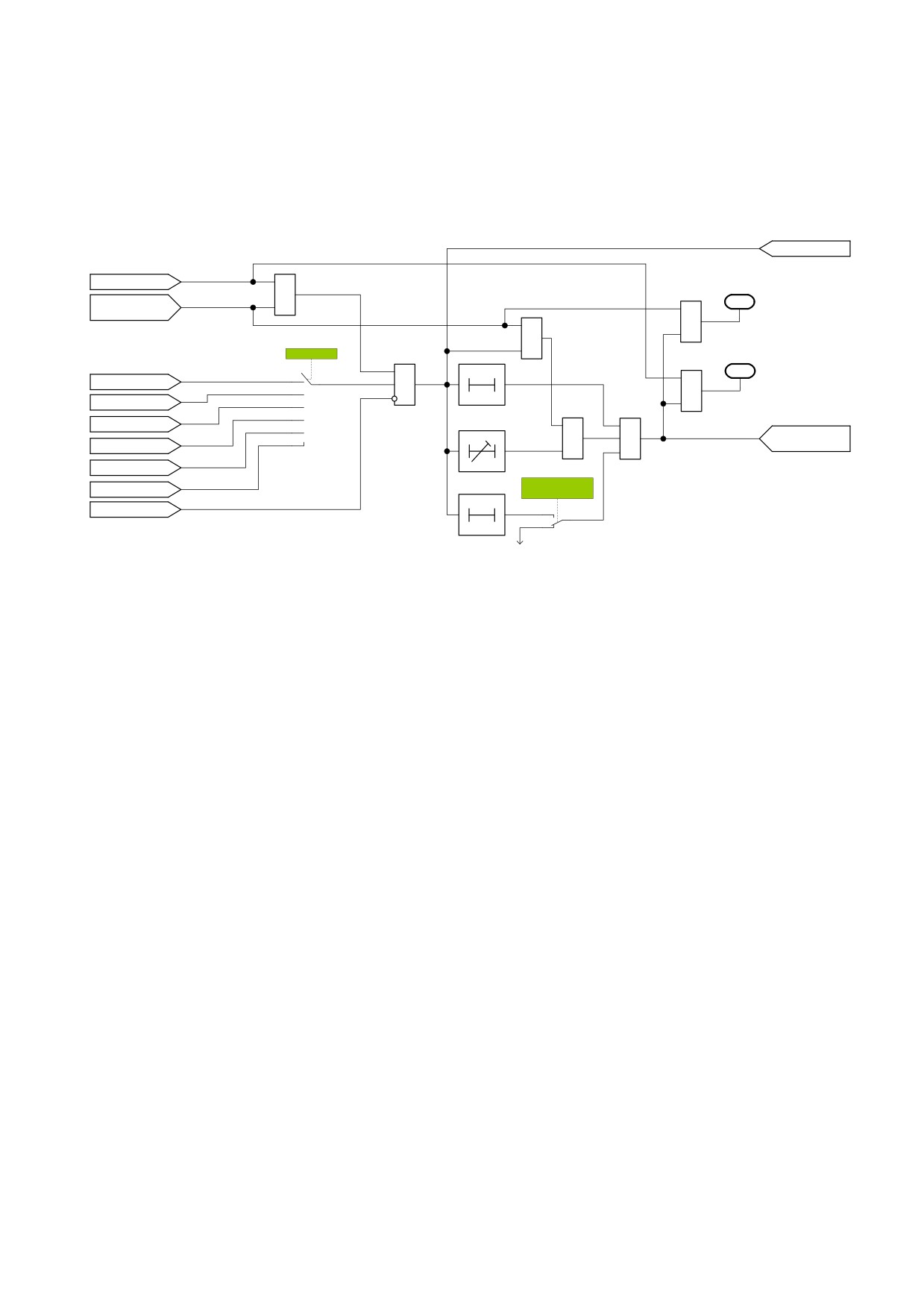

Рисунок 37 - Функционально-логическая схема блока оперативного ускорения ТЗНП

2.5.6 Поперечное ускорение ТЗНП

2.5.6.1 Ускорение ступени ТЗНП-3 происходит от защит параллельной линии. Принцип

действия ускорения заключается в сравнении направления мощностей нулевой последова-

тельности в своей и параллельной линиях. Определение направлений мощностей в парал-

лельных линиях производится с помощью ОНМ НП «своейͩ линии и дискретного сигнала о

положении ОНМ НП от защиты второй линии.

2.5.6.2 Данная функция вводится в действие с помощью уставки «ТЗНП общие - По-

пер. ускор.ͩ.

2.5.6.3 Для реализации ускорения в устройстве предусмотрены следующие сигналы:

— от дискретного входа с заданной функцией «ОНМ-б и РПВ парал.ͩ (заводится сиг-

нал от ОНМ-б и РПВ параллельной ВЛ, объединенные по схеме «Иͩ);

— от дискретного входа с заданной функцией «РПВ ШСВͩ (заводится сигнал состояния

«Включеноͩ шиносоединительного выключателя);

— от дискретного входа с заданной функцией «Замена ШСВͩ (заводится оперативный

сигнал о том, что ШСВ выведен из действия и заменен на другой выключатель, например,

присоединения временно переведены на одну секцию шин. При этом не контролируется

сигнал «РПВ ШСВͩ).

2.5.6.4 Оперативный вывод из действия поперечного ускорения ТЗНП производится с

помощью входного сигнала «Блок. попер.уск.ͩ. Также функция поперечного ускорения вы-

водится при оперативном выводе ТЗНП от виртуального ключа «ТЗНПͩ или дискретного

входного сигнала «Блок. ТЗНПͩ.

2.5.6.5 Использование сигнала РПВ параллельной ВЛ позволяет исключить непра-

вильное действие защиты при повреждении на параллельной ВЛ в зоне между выносными

58

трансформаторами тока и одним из выключателей этой линии. Схема, поясняющая данный

режим, изображена на рисунке 38.

Питание

ТТ

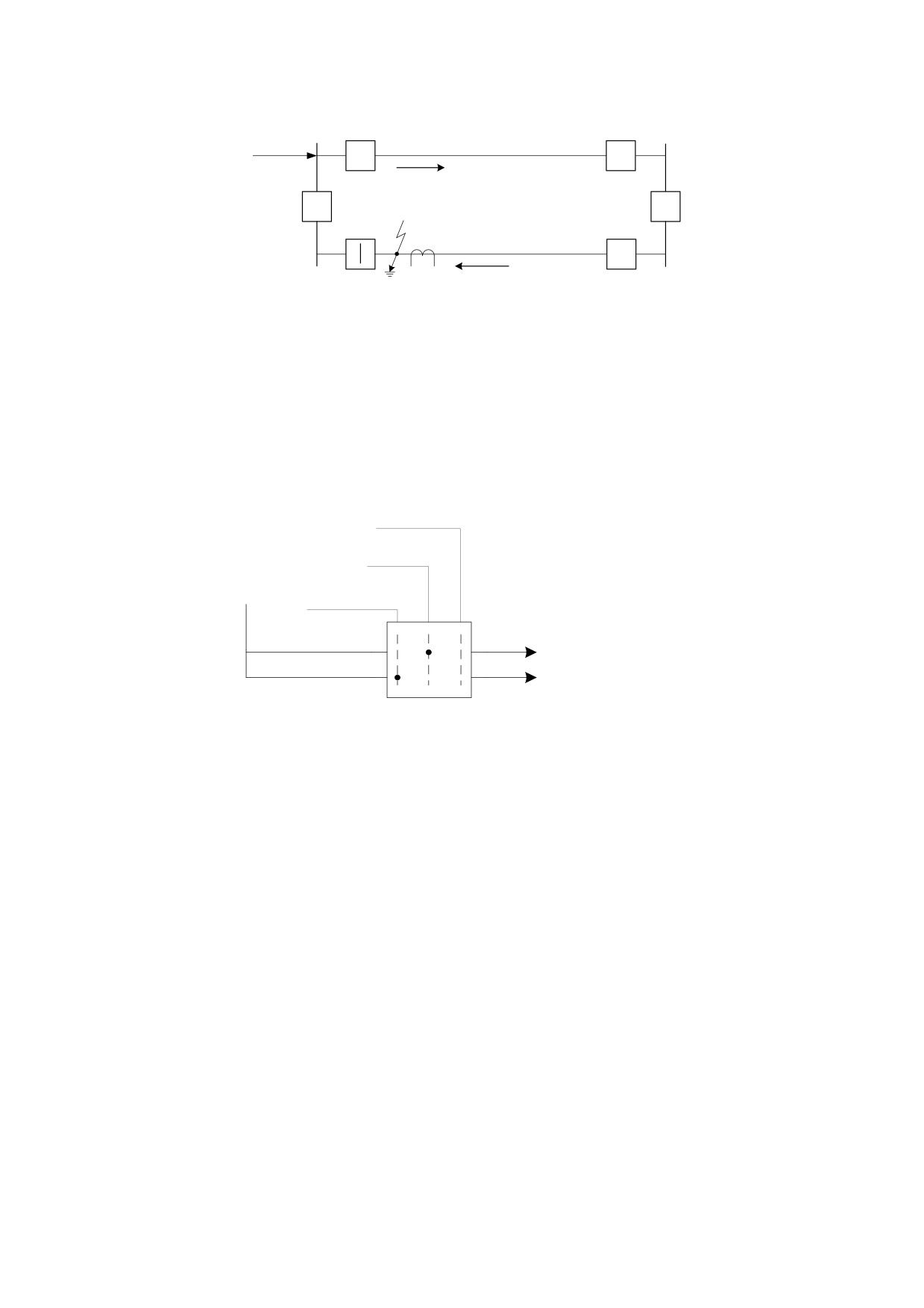

Рисунок 38 - Режим КЗ в зоне между выносными ТТ и выключателем линии

Поперечное ускорение по принципу действия не может функционировать верно при

исчезновении связи между параллельными линиями, например, при отключении ШСВ. По-

этому, если между параллельными линиями установлен ШСВ, то используется контроль его

включенного состояния. В случае отключения ШСВ ускорение автоматически выводится из

действия.

На рисунке 39 приведен пример использования внешнего оперативного переключа-

теля для задания режима работы ускорения в соответствии с состоянием ШСВ. Переключа-

тель коммутирует сигналы, подаваемые на соответствующие дискретные входы устройства.

ШСВ в работе

Ускорение

выведено

На входы устройства:

Замена ШСВ

+ШУ

(ШСВ выведен)

«Вывод поперечного

ускоренияͩ

«Замена ШСВͩ

Рисунок 39 - Пример выполнения оперативного ключа для управления режимами работы

поперечного ускорения ТЗНП

2.5.6.6 Ускорение производится при одновременном выполнении следующих усло-

вий:

— ИО тока нулевой последовательности ТЗНП-3 находится в сработанном состоянии;

— в сработанном состоянии ОНМ НП-пр;

— присутствует активный сигнал «ОНМ-б и РПВ параллельной ВЛͩ;

— присутствует хотя бы один и сигналов «РПВ ШСВͩ или «Замена ШСВͩ;

— отсутствуют неисправности в цепях ТН (БНН в несработанном состоянии).

В этом случае ступень ТЗНП-3 срабатывает на отключение с выдержкой времени, за-

даваемой уставкой «ТЗНП общие - Тпопер.уск.ͩ. Диапазон значений уставки от 0,05 до

5,00 с, с шагом 0,01 с.

2.5.6.7 В устройстве предусмотрена программируемая точка «ОНМ-б и РПВͩ, которая

может быть задана как функция одного из программируемых реле для организации поперечно-

го ускорения в устройстве, установленном на параллельной ВЛ. Сигнал становится активным,

если присутствует сигнал РПВ «своегоͩ выключателя и ОНМ-б находится в сработанном состоя-

нии. Сигнал «ОНМ-б и РПВͩ блокируется при выявлении неисправностей в цепях ТН.

2.5.6.8 Функционально-логическая схема поперечного ускорения приведена на рисунке 40.

59

t

Сраб.поперУск

149

5мс

ТЗНП Общие -

Попер.ускор.

РТ ТЗНП-3

&

t

&

с блок. при БНТ

Откл

Сраб. от попер.

Вкл

уск. ТЗНП

Вывод направл.

1

TПОПЕР.УСК.

Параметры ТН -

Установка ТН

ТЗНП 3 -

Запрет АПВ

ОНМ НП-р

t

&

Линия

Откл

Запрет АПВ от

«1ͩ

Вкл

попер.уск.ТЗНП-3

20мс

Шины

БНН-б

РПВ ШСВ

1

Замена ШСВ

&

ОНМ-б и РПВ

параллельной ВЛ

ОНМ-б и РПВ

151

Вывод

попер.уск.ТЗНП

&

ОНМ НП-б

ОНМ-б и РПВ

РПВ

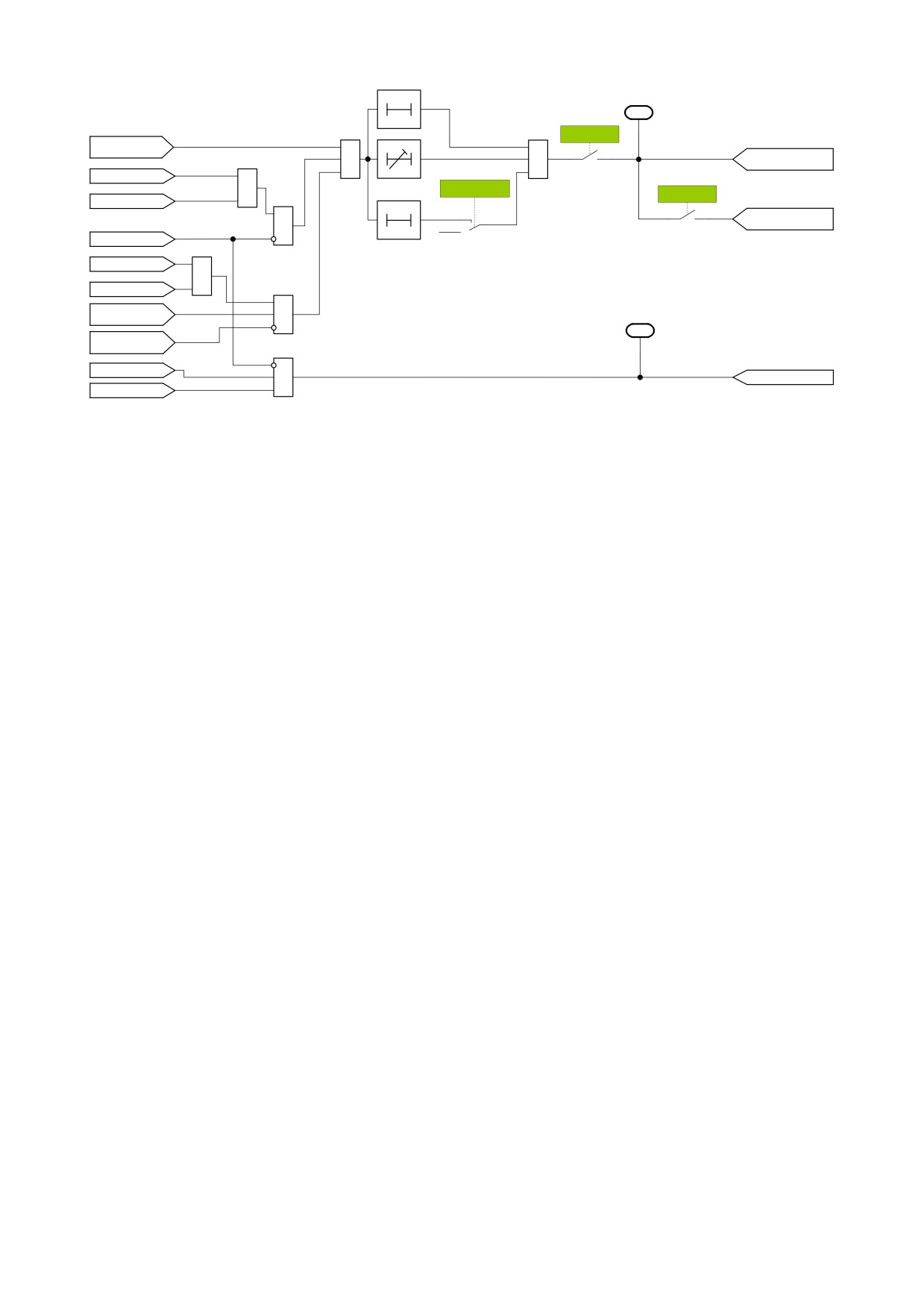

Рисунок 40 - Функционально-логическая схема блока ускорения ТЗНП от защит параллель-

ной линии

2.6 Логика телеотключения и телеускорения ДЗ и ТЗНП с использованием разреша-

ющих сигналов

2.6.1 Общее описание функционирования

2.6.1.1 Устройство выступает источником и приемником четырех сигналов от

устройств передачи аварийных сигналов и команд: ВЧТО №1, ВЧТО №2, ВЧТО №3 и ВЧТО

№4. Предусмотрены соответствующие Входные и выходные сигналы с функциями: «Вход

ВЧТО №1ͩ, «Вход ВЧТО №2ͩ, «Вход ВЧТО №3ͩ, «Вход ВЧТО №4ͩ, «Выход ВЧТО №1ͩ, «Выход

ВЧТО №2ͩ, «Выход ВЧТО №3ͩ и «Выход ВЧТО №4ͩ.

2.6.1.2 Сигнал ВЧТО №1 позволяет реализовать телеотключение удаленного конца линии

при формировании сигналов срабатывания от схем УРОВ и ЗНФР на отключение.

Сигнал ВЧТО №2 позволяет реализовать отключение противоположного конца линии

при срабатывании внутренних защит устройства с разрешением АПВ.

Сигналы ВЧТО № 3 и 4 позволяют организовать телеускорение соответствующих сту-

пеней ДЗ и ТЗНП.

Функционально-логические схемы ВЧТО приведены на рисунках 41, 42, 43 и 44.

2.6.1.3 Предусмотрена блокировка сигналов ВЧТО для предотвращения неселектив-

ного действия ускоряемых ступеней в режиме реверса мощности на защищаемой ВЛ при

неодновременном отключении выключателей поврежденной параллельной ВЛ (подробнее

см. п. 2.6.4).

2.6.1.4 При оперативном выводе ступеней ДЗ с помощью входного сигнала «Блок. ДЗͩ

также запрещается прием и выдача сигналов ВЧТО №3.

2.6.1.5 При оперативном выводе ступеней ТЗНП с помощью входного сигнала «Блок.

ТЗНПͩ также запрещается прием и выдача сигналов ВЧТО №4.

2.6.1.6 Оперативный вывод из действия ВЧТО №1, 2, 3 и 4 производится с помощью

виртуального ключа «ВЧТОͩ (см. Приложение Е).

Имеется возможность вывести из действия по отдельности любой из функциональных

блоков приема/передачи разрешающих сигналов ТО и ТУ с помощью входных сигналов с со-

ответствующей функцией - «Блок. ВЧТО-1 (2, 3, 4)ͩ.

60

содержание      ..     4      5      6      7     ..
