Микропроцессорное устройство защиты «Сириус-3ЛВ-06». Руководство по эксплуатации БПВА.656122.177 РЭ (Редакция 2.0) - часть 1

СОДЕРЖАНИЕ

1 ОПИСАНИЕ И РАБОТА

1.1 Назначение устройства

1.2 Функции, выполняемые устройством

1.3 Технические характеристики

1.3.1 Основные параметры и размеры

1.3.2 Характеристики

1.4 Состав изделия

2 Функции устройства

2.1 Формирование цепей переменного напряжения

2.2 Контроль цепей переменного напряжения

2.3 Блокировка при качаниях

2.4 Дистанционная защита (ДЗ)

2.4.1 Общее описание функционирования

2.4.2 Ступени ДЗ от КЗ на землю

2.4.3 Ступени ДЗ от междуфазных КЗ

2.4.4 Первая ступень ДЗ от междуфазных КЗ (ДЗ-1 ФФ)

2.4.5 Вторая ступень ДЗ от междуфазных КЗ (ДЗ-2 ФФ)

2.4.6 Третья, четвертая и пятая ступени ДЗ от междуфазных КЗ (ДЗ-3, ДЗ-4 и ДЗ-5)

2.4.7 Ускорение при включении выключателя

2.4.8 Оперативное ускорение

2.5 Токовая направленная защита нулевой последовательности (ТЗНП)

2.5.1 Общее описание функционирования

2.5.2 Орган направления мощности нулевой последовательности (ОНМ НП)

2.5.3 Блокировка ступеней ТЗНП по содержанию второй гармоники в токе нулевой

последовательности

2.5.4 Ускорение при включении выключателя

2.5.5 Оперативное ускорение

2.5.6 Поперечное ускорение ТЗНП

2.6 Логика телеотключения и телеускорения ДЗ и ТЗНП с использованием разрешающих

сигналов

2.6.1 Общее описание функционирования

2.6.2 Формирование выходных сигналов ВЧТО

2.6.3 Прием сигналов ВЧТО

2.6.4 Блокировка сигналов в режиме реверса мощности

2.6.5 Логика пуска ЭХО-сигнала

2.6.6 Логика отключения конца со слабым питанием

2.7 Блокировка быстродействующих ступенчатых защит при внешних КЗ

2.8 Максимальная токовая защита (МТЗ)

2.8.1 Общее описание функционирования

2.8.2 Ускорение МТЗ при включении выключателя

2.9 Автоматика управления высоковольтным выключателем

2.9.18 Сигнализация неисправности выключателя и трансформатора тока

2.9.19 Контроль исправности цепей ЭМУ

2.9.20 Командное включение выключателя

2.9.21 Защита от непереключения фаз (ЗНФ)

2.9.22 Защита ЭМУ от длительного протекания тока

2.9.23 Защита от снижения давления

2.10 Защита от неполнофазного режима (ЗНФР)

2.11 Резервирование при отказе выключателя (УРОВ В1 и УРОВ В2)

2.12 Автоматическое повторное включение (АПВ)

2.13 Контроль положения оперативных ключей в выходных цепях и испытательных блоков 94

2.14 Аварийная сигнализация устройства

2.15 Предупредительная сигнализация

2.16 Использование устройства в сетях с нестандартным чередованием фаз

2.17 Функция внешнего отключения

100

2.18 Определение вида и расстояния до места повреждения (ОМП)

101

2.19 Выбор текущей группы уставок

103

ПРИЛОЖЕНИЕ А (обязательное) Внешний вид устройства

105

ПРИЛОЖЕНИЕ Б (обязательное) Схемы подключения внешних цепей

107

ПРИЛОЖЕНИЕ В (обязательное)

117

Структура диалога устройства

117

ПРИЛОЖЕНИЕ Г

(обязательное) Точки подключения к внутренней функционально-

логической схеме

136

ПРИЛОЖЕНИЕ Д (обязательное) Возможные функции программируемых входов

153

ПРИЛОЖЕНИЕ Е (обязательное) Список виртуальных ключей с параметрами

158

ПРИЛОЖЕНИЕ Ж (обязательное) Выявляемые устройством неисправности внешнего

оборудования

160

ПРИЛОЖЕНИЕ И (обязательное) Причины срабатывания устройства на включение

162

ПРИЛОЖЕНИЕ К (обязательное) Причины срабатывания устройства на отключение

163

ПРИЛОЖЕНИЕ Л (обязательное) Соответствие дискретных сигналов в режиме «Контрольͩ и

«Параметры отключенийͩ

165

ПРИЛОЖЕНИЕ М (обязательное) Внутренние адреса входов по МЭК 61850 (intAddr)

167

ПРИЛОЖЕНИЕ Н (обязательное) Параметры БНН в зависимости от схемы соединения

«треугольникаͩ

172

ПРИЛОЖЕНИЕ П (обязательное) Описание уставок устройства

176

ПРИЛОЖЕНИЕ Р

(обязательное)

Список регистрируемых сигналов в аварийном

осциллографе устройства

195

ПРИЛОЖЕНИЕ С (обязательное) Точки контролируемые регистратором событий

212

ПРИЛОЖЕНИЕ Т (обязательное) Общая функционально-логическая схема устройства

219

Эксплуатационная документация на устройство состоит из двух частей - общей, на се-

рию устройств, и индивидуальной, на каждое устройство. Настоящее руководство по эксплу-

атации (РЭ) распространяется на микропроцессорное устройство защиты линий, управления,

автоматики и сигнализации высоковольтного выключателя с трехфазным управлением

напряжением

110-220 кВ

«Сириус-3ЛВ-06ͩ. Даннное руководство распостраняется на

устройство «Сириус-3ЛВ-06ͩ в типоисполнении К404-41 (БПВА.656122.177). В руководстве

содержатся необходимые сведения по функциональному назначению, основным парамет-

рам, принципам работы и характеристикам, а также функциональные схемы формирования

сигналов, перечень уставок и настраиваемых параметров. Общая информация, описание

технических характеристик, состав, конструктивное исполнение устройства и работа с ним

приведены в общем руководстве по эксплуатации БПВА.650612.002 на серию устройств «Си-

риусͩ.

В связи с систематическими работами по совершенствованию устройства в его кон-

струкцию могут быть внесены незначительные изменения, улучшающие характеристики, па-

раметры и качество устройства, не отраженные в настоящем издании РЭ.

К эксплуатации микропроцессорного устройства «Сириус-3ЛВ-06ͩ допускаются лица,

изучившие настоящее РЭ и общее РЭ на серию «Сириусͩ.

Устройство «Сириус-3ЛВ-06ͩ должно устанавливаться на заземленные металлические

конструкции. Винт заземления устройства должен быть соединен с контуром заземления

подстанции медным проводом сечением не менее 2,5 мм².

Категорически запрещается подключение оперативного питания к устройству с

напряжением, несоответствующим исполнению по напряжению оперативного питания

(24, 48, 110, 220 В), поскольку устройство может выйти из строя.

Конструкция устройства, входящего в серию «Сириус-3ЛВ-06ͩ выполнена по модуль-

ному принципу, позволяющему поставлять устройства с различной аппаратной конфигура-

цией. Конфигурация устройства должна обеспечивать выполнение функций РЗА конкретного

присоединения и согласовываться при оформлении заказа на поставку.

Устройство с исполнением по интерфейсу связи А5U оборудовано двумя слотами для

подключения SFP модулей. Сами SFP модули в комплект поставки не входят, в случае необ-

ходимости они заказываются отдельно согласно информации, приведенной в карте заказа.

Устройство предназначено для установки на реконструируемых и вновь проектиру-

емых подстанциях выполненных по архитектуре I типа, может применяться, в том числе, в

типовых шкафах ШЭТ 220.07-0, ШЭТ 220.08-0 и ШЭТ 221.09-0 в соответствии с СТО 56947007-

33.040.20.282-2019, а также в ШЭТ 251.01-0 и ШЭТ 251.02-0 в соответствии с СТО 56947007-

33.040.20.285-2019. Кроме этого, возможно применение для нетиповых решений по архи-

тектуре II типа.

Структура условного обозначения устройства:

Сириус - 3ЛВ - 06 - 0 - Х - АХ - К404-41

Фирменное название устройства

Функциональное назначение устройства

Модификация по функциональному составу

Номинальное значение переменного тока (50 Гц):

0 - универсальное исполнение по номинальному

вторичному току;

Напряжение оперативного питания:

0 - 220 В постоянного тока с импульсом режекции;

1 - 110 В постоянного тока;

5 - 220 В переменного (50 Гц), выпрямленного или

постоянного тока.

Тип интерфейса связи:

0 - два интерфейса RS-485;

5Т- два интерфейса RS-485, два интерфейса Ethernet

с разъемом RJ45;

5U - два интерфейса RS-485, два интерфейса

Ethernet с разъемом для SFP-модулей;

Аппаратный состав терминала

К404-41 - сосав описан в пункте 1.4.1

Пример записи устройства защиты линии с напряжением оперативного питания 220 В, с

импульсом режекции, с двумя интерфейсами RS485 и двумя интерфейсами Ethernet с разъемом

RJ-45, с аппаратным составом К404-41 имеет вид: «Сириус-3ЛВ-06-0-0-А5Т-К404-41ͩ, где

Сириус - фирменное название устройства;

3ЛВ - функциональное назначение устройства;

06 - модификация устройства по функциональному составу;

0 - универсальное исполнение по номинальному вторичному току;

0 - 220В постоянного тока с импульсом режекции;

А5T - два интерфейса RS-485, два интерфейса Ethernet с разъемом RJ-45;

К404-41 - аппаратный состав терминала (описан в п.1.4.1).

Сокращения, используемые в тексте:

АПВ - автоматическое повторное включение;

АУВ - автоматика управления выключателем;

АЦП - аналого-цифровой преобразователь;

БК - блокировка при качаниях;

БНН - блокировка при неисправностях в цепях напряжения;

БНТ - бросок намагничивающего тока;

ВКС - внешний канал связи;

ДЗ - дистанционная защита;

ДЗШ - дифференциальная защита шин;

ДТ - датчик тока;

ЗНФ - защита от непереключения фаз;

ЗНФР - защита от неполнофазного режима;

ИО - измерительный орган;

КЗ - короткое замыкание;

КС - канал связи;

КСЗ - комплект ступенчатых защит;

МТЗ - максимальная токовая защита;

ОЗУ - оперативное запоминающее устройство;

ОМП - определение места повреждения;

ОНМ - орган направления мощности;

ОНМ НП - орган направления мощности нулевой последовательности;

ПЗУ - постоянное запоминающее устройство;

ПО - пусковой орган;

ПРД - передатчик;

ПРМ - приемник;

ПТЭ - правила технической эксплуатации;

ПУЭ - правила устройства электроустановок;

РПВ - реле положения включено;

РПО - реле положения отключено;

РС - реле сопротивления;

РТ - реле тока;

ТЗНП - токовая защита нулевой последовательности;

ТН - измерительный трансформатор напряжения;

ТО - токовая отсечка;

ТТ - измерительный трансформатор тока;

ТУ - телеуправление;

УРОВ - устройство резервирования при отказе выключателя;

УПАСК - устройство передачи аварийных сигалов и команд;

ШУ - шинка управления;

ЭМВ - электромагнит включения;

ЭМО - электромагнит отключения;

ЭМУ - электромагнит управления;

ANSI - American National Standards Institute;

HSR - High Availability Seamless Redundancy;

IP - Internet Protocol;

PPS - Pulse Per Second;

PRP - Parallel Redundancy Protocol;

SNTP - Simple Network time protocol;

UTC - Coordinated Universal Time.

1 ОПИСАНИЕ И РАБОТА

1.1 Назначение устройства

1.1.1 Устройство может выполнять функции защиты воздушных, кабельных и смешан-

ных воздушно-кабельных линий класса напряжений 110-220 кВ в сетях с эффективно зазем-

лённой нейтралью, а также управления, автоматики и сигнализации высоковольтного вы-

ключателя с трехфазным управлением (АУВ, АПВ и УРОВ). Устройство может применяться на

многоконцевых линиях напряжением 110-220 кВ при наличии питания с одной, двух и более

сторон.

Устройство реализует функции комплекта ступенчатых защит относительной селек-

тивности от всех видов КЗ. Возможно подключение устройства к каналу связи для передачи

разрешающих сигналов, посредством чего дополнительно достигается эффект защиты абсо-

лютной селективности. При этом должна быть предусмотрена установка одинаковых

устройств (полукомплектов) со всех питающих сторон защищаемой линии.

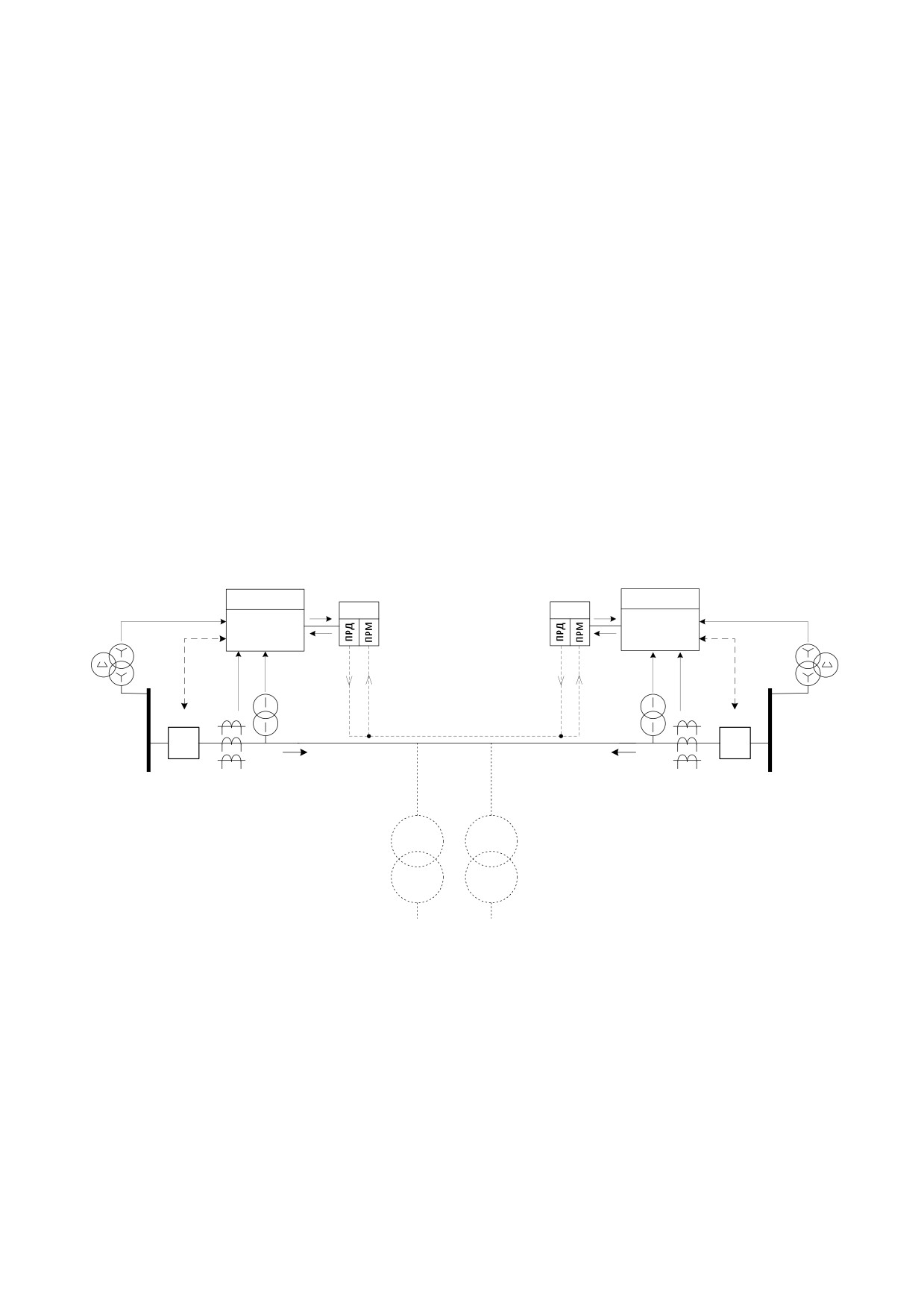

На рисунке 1 приведен вариант защиты ВЛ, подключенной с обеих сторон через один

выключатель. В одном устройстве совмещено выполнение функций ступенчатых защит (КСЗ)

и управления выключателем. Наличие ВЧ-канала связи обеспечивает обмен разрешающими

сигналами (РС) между устройствами, установленными на противоположных концах ВЛ, что

позволяет выполнить функции быстродействующей защиты от КЗ в любой точке защищае-

мой ВЛ.

Сириус-3ЛВ-06

УПАСК

UА,UB,UC,

КСЗ РС, АУВ,

UНИ,UИФ,U

ФК

UНИ,UИФ,UФК

АПВ, УРОВ

TV1

TV4

UА(ЛИН)

IА,IB,IC

А,IB,IC

TV2

TV3

TA1

TA2

ВЧ-канал

I_В1

I_В2

Рисунок 1 - Вариант использования устройства при включении защищаемой линии

через один выключатель

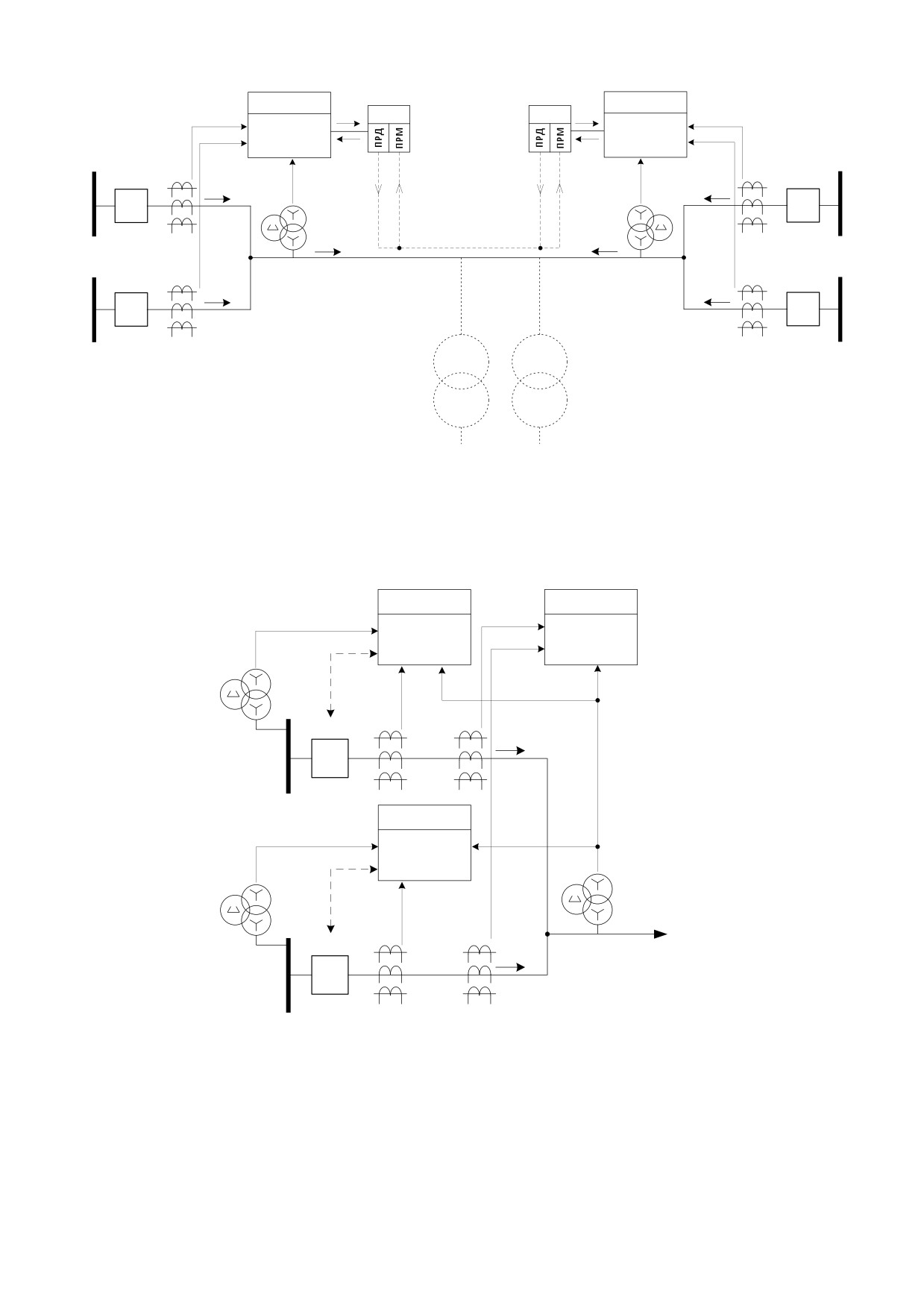

На рисунке 2 приведен вариант защиты ВЛ, подключенной с обеих сторон через два

выключателя (например, «полуторнаяͩ схема, «четырехугольникͩ, «мостикͩ и т.п.). Токи

каждого выключателя контролируются раздельно, автоматика управления выключателем

выполняется внешними устройствами.

Сириус-3ЛВ-06

IА1,IB1,IC1

УПАСК

IА1,IB1,IC1

IА2,IB2,IC2

КСЗ РС

IА2,IB2,IC2

UА,UB,UC,

TA1

TA3

UНИ,UИФ,UФК

I_В1

I_В3

TV1

TV2

I_{РАСЧ 1}

ВЧ-канал

I_{РАСЧ 2}

TA2

TA4

I_В2

I_В4

Рисунок 2 - Вариант использования устройства при включении защищаемой линии

через два выключателя

На рисунке 3 приведен вариант защиты ВЛ, предусматривающий выполнение функ-

ций защиты и управления выключателями в отдельных устройствах.

Сириус-3ЛВ-06

I_А1,I_B1,I_C1

U_А,U_B,U_C,

НИ,UИФ,UФК

АУВ, АПВ, УРОВ

I_А2,I_B2,I_C2

КСЗ РС

TV1

I_А,I_B,I_C

U_А(ЛИН)

TA1

TA2

I_В1

Сириус-3ЛВ-06

U_А,U_B,U_C,

U_А(ЛИН)

U_НИ,U_ИФ,U_ФК

АУВ, АПВ, УРОВ

TV2

TV3

I_А,I_B,I_C

TA3

TA4

I_В2

Рисунок 3 - Вариант подключения устройства при реализации функций комплекта ступенча-

тых защит и автоматики управления выключателем в отдельных устройствах

На рисунке 4 приведен вариант использования устройства в качестве автоматики

управления выключателем и УРОВ. Данная схема применима для выключателей всех типов

присоединений 110 - 220 кВ, кроме выключателей СКРМ.

содержание .. 1 2 ..

///////////////////////////////////////
