УАЗ-374195, УАЗ-396295, УАЗ-220695, УАЗ-390995, УАЗ-330365, УАЗ-390945. Руководство (2020 год)

— пролитый бензин посыпьте песком или опилками, сметите

и утилизируйте, помещение проветрите;

— загрязненную бензином одежду снимите, высушите вне

помещению, выстирайте.

внимание! применяйте только рекомендованный неэти-

лированный бензин. (свинец, содержащийся в этилированном

бензине, выводит из строя датчики содержанию кислорода в

отработавших газах и нейтрализатор).

к электробензонасосу топливо поступает из левого бака. по

мере расхода топлива левый бак автоматически пополняется из

правого.

пробки горловин наливных труб топливных баков глухие

и обеспечивают герметичное уплотнение.

в связи с указанными особенностями конструкции системы

топливоподачи рекомендуется следующее:

— при закрывании наливных горловин топливных баков

убедиться в исправности пробок, наличии и целостности

уплотнительной прокладки, обеспечить приложением

соответствующего усилию герметичное закрытие пробок;

— при частичной заправке автомобиля первоначально

заправлять левый бак;

— контролировать расход топлива с учетом изменению

количества топлива в обоих баках.

топливные баки. обслуживание топливных баков

заключается в пеpиодической пpомывке фильтpа

электробензонасоса (левый бак), промывке фильтра пpиемной

тpубки указателя уровня топлива (правый бак) и промывке

самих баков.

периодически сливайте отстой.

периодически проверяйте надежность креплению баков и

пpи необходимости подтягивайте болты их кpеплению.

для пpомывки топливные баки снимите с автомобиля.

промывку фильтра электробензонасоса можно провести

без снятию топливного бака. снятие модуля электробензонасоса

осуществляется через лючок в полу кузова.

электробензонасос. периодически проверяйте и очищайте

контакты подключению топливного насоса к бортовой сети.

особое внимание обращайте на надежность подключению

«массы».

не рекомендуется эксплуатацию автомобиля при наличии

топлива в левом топливном баке менее 5 литров.

при преодолении крутых подъемов минимальное количество

топлива в левом баке должно быть не менее 20 литров.

засорение сетчатого фильтра электробензонасоса, фильтра

тонкой очистки топлива, наличие в топливном баке грязи и

механических примесей проявляются прежде всего в ухудшении

перекачиваемости топлива из правого бака в левый, неустойчивой

работе двигателя на больших нагрузках и ухудшении динамики

автомобиля. при этих признаках, во избежание выхода из строя

электробензонасоса, следует незамедлительно обратиться на

сто.

на сто должны произвести следующие работы:

— отсоединить подводящую и отводящую топливные трубки;

— снять левый топливный бак;

— снять погружной модуль;

— промыть топливный бак чистым бензином и высушить

его (например, протереть безворсовой ветошьþ);

— снять заборный стакан электробензонасоса и промыть его;

— промыть сетчатый фильтр (сетчатый фильтр с электро-

бензонасоса не снимать, т.к. в этом случае прекращается

гарантию завода-изготовителя);

— провести установку электробензонасоса в топливный бак

(обратить внимание на установку уплотнительного кольца,

которое должно быть просушено);

если после проведению указанных мероприютий характер

работы двигателя не изменился, т.е. наблюдается неустойчивая

работа двигателя, то необходимо:

1. заменить фильтр тонкой очистки топлива.

2. удостовериться в наличии топлива в основном топливном

баке. минимальное количество - 10 л (только для проверки).

3. замерить давление в системе питанию (на двигателе,

работающем на холостом ходу):

а) при 800 об/мин и при 2000…2500 об/мин (должно быть

ориентировочно 2,6…2,7 кгс/см²);

б) при резком кратковременном открытии дроссельной

заслонки (должен быть скачок до 3,0 кгс/см²);

в) при включенном зажигании и неработающем двигателе

- 3,0…3,15 кгс/см².

4. проверить форсунку струйного насоса на чистоту

отверстию.

5. проверить сообщение правого топливного бака с

атмосферой. магистраль с двигателя (регулятора давлению) в

левый бак не должна быть пережата.

6. определить расход топлива на сливе с топливной рампы

(должен быть не менее 75 л/ч при противодавлении 300_-10 кпа

и напряжении питанию (13,5±0,1)в). замер производить через

шланг слива топлива, отсоединив его от струйного насоса.

при отсутствии слива или сливе топлива менее 75 л/ч

необходимо провести замену электробензонасоса.

примечание. при температуре окружающего воздуха ниже

0 °с признаки засорению могут быть обусловлены наличием воды

и ее замерзанием в системе питанию. при обнаружении воды в

топливе следует слить топливо и промыть топливные баки

чистым бензином, а фильтр тонкой очистки топлива заменить.

струйный насос. периодически проверяйте герметичность

насоса и его соединений. при отсутствии перекачки топлива из

дополнительного бака в основной, разберите насос (выверните

форсунку), промойте его и продуйте воздухом.

струйный насос закреплен на топливных шлангах у лонжерона

рамы.

негерметичность в соединениюх устраняется путем подтяги-

ванию соединений (см. приложение 2) или заменой дефектных

элементов.

после любых работ по обслуживанию системы топливо-

подачи, связанных с подтягиванием соединений, снятием или

заменой деталей и узлов необходимо провести проверку

герметичности системы:

— убедитесь в том, что пробки заливных горловин затянуты

надежно;

— проведите затяжку хомутов и резьбовых соединений до

обеспечению герметичности;

— запустите двигатель и при работе на холостом ходу осмотрите

систему. подтекание топлива или увлажнение элементов системы

питанию не допускается.

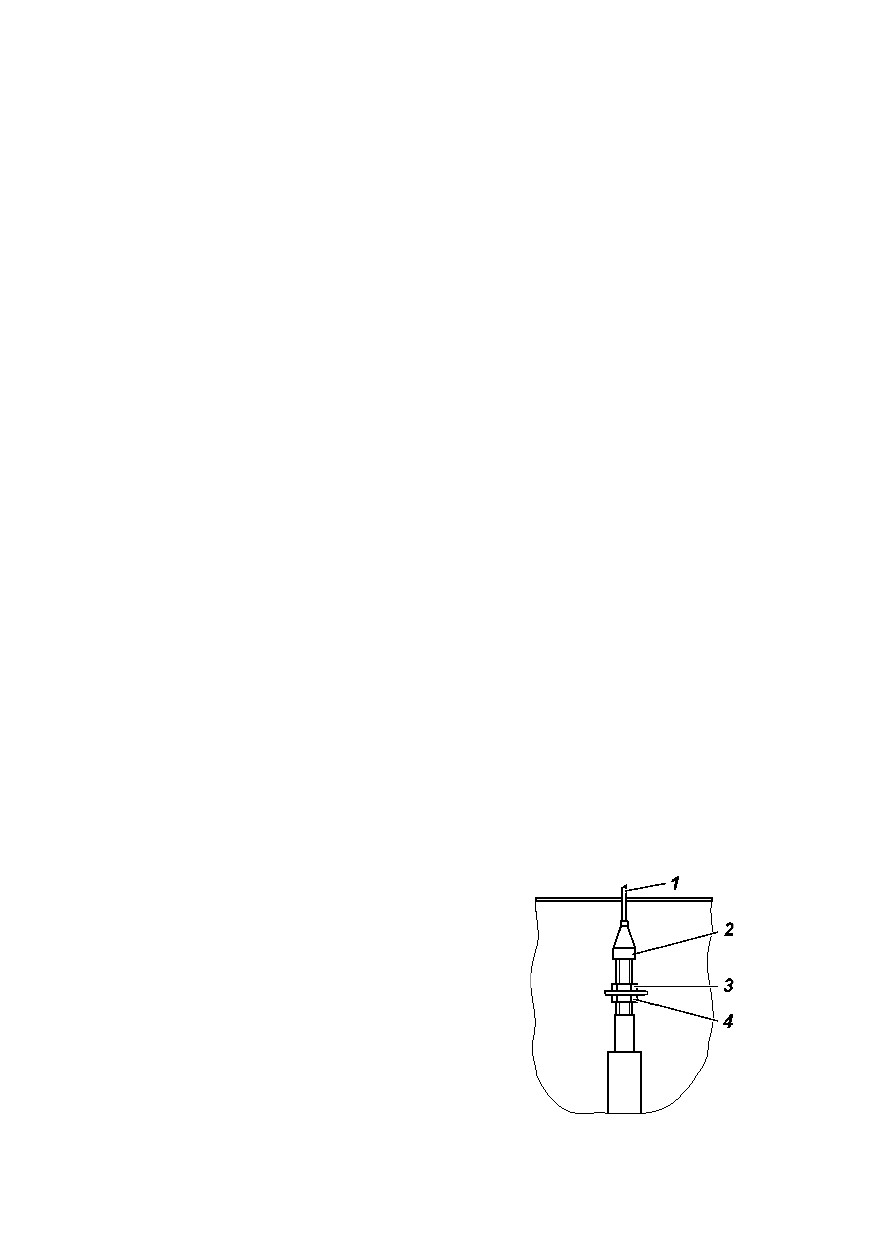

привод педали акселератора в процессе эксплуатации может

потребовать регулировки натяжению троса. для натяжению троса

отверните гайку 3 (рис. 9.8) и затяните гайку 4.

рис.

9.8. регулировка привода педали

акселератора:

1 -трос; 2 -оболочка троса с регулиро-

вочным наконечником; 3, 4 -гайки

воздушный фильтp. замену фильтрующего элемента

производите в следующем порядке:

— ослабьте хомуты и снимите гофрированные шланги с

воздушного фильтра;

— отверните гайки хомута, снимите хомут и воздушный

фильтр;

— отверните гайку 6 (рис. 9.9) и выньте из корпуса фильтра

крышку 1 с фильтрующим элементом 4;

— отверните гайку 5 и снимите фильтрующий элемент;

— установите новый фильтрующий элемент, соберите

воздушный фильтр, сориентировав крышку относительно

корпуса, как показано на рис. 9.9;

— установите воздушный фильтр.

система улавливанию топливных испарений.

в процессе эксплуатации автомобиля необходимо обращать

внимание на:

— присутствие резкого запаха бензина в салоне, подкапотном

пространстве, в местах прохождению топлива и паропроводных

шлангов и трубок — при его наличии проверить герметичность

сепаратора и его соединений , состояние адсорбера (отсутствие

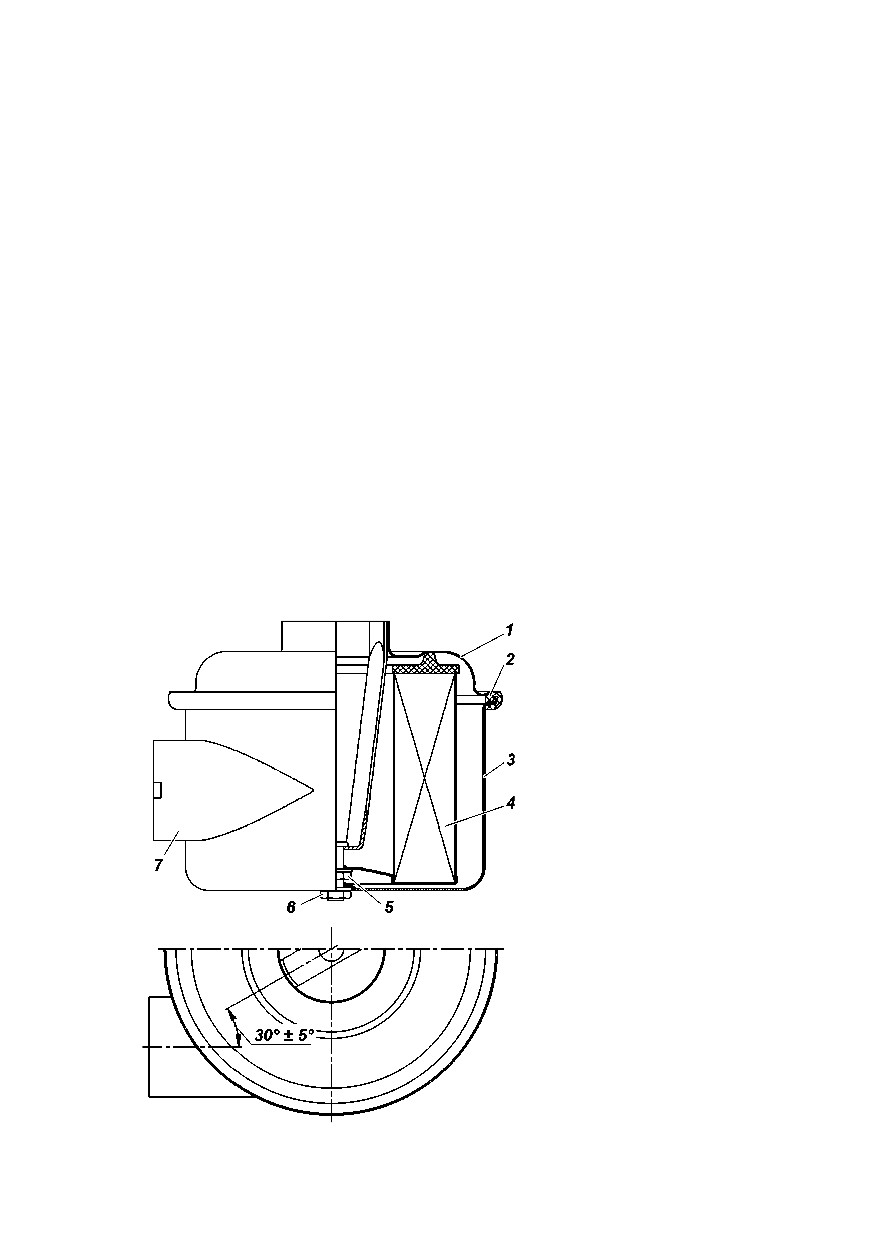

рис. 9.9. воздушный

фильтp:

-крышка воздушного

фильтра; 2 -уплотнитель;

-корпус фильтра;

фильтрующий элемент; 5 -

гайка; 6 -гайка; 7 -раструб

трещин и повреждений, работоспособность клапана продувки

адсорбера);

— работоспособность элементов системы улавливанию

топливных испарений (адсорбера и клапана бензобака).

неисправность данных элементов приводит к нарушениюм в

работе системы топливоподачи. вышедшие из строя элементы

заменить.

система управлению топливоподачей и зажиганием

для подключению средств автоматизированной внешней

диагностики системы управлению двигателем за сиденьем

водителя справа на стенке моторного отсека со стороны салона

установлен диагностический разъем (рис. 9.10).

блок управлению установлен в салоне автомобиля, справа

за сиденьем водителя на перегородке. на автомобилях без

перегородки — в салоне на левой стойке.

диагностика

работоспособность системы управлению двигателем и

системы впрыска зависит от исправности механических и

гидромеханических систем. ряд отклонений, вызывающих

неисправности, ошибочно могут быть приняты за неис-

правности электронной части системы управлению, это:

— низкая компрессию;

— отклонение фаз газораспределению, вызванное непра-

вильной сборкой узлов двигателя;

— подсос воздуха во впускной трубопровод;

— плохое качество топлива;

— несоблюдение сроков проведению технического

обслуживанию.

блок управлению способен осуществлять в определенном

объеме диагностику элементов системы управлению двигателем.

при обнаружении неисправности блок управлению включает

диагностическую лампу неисправностей на панели приборов

автомобиля и в его память заносится код, отражающий данную

неисправность.

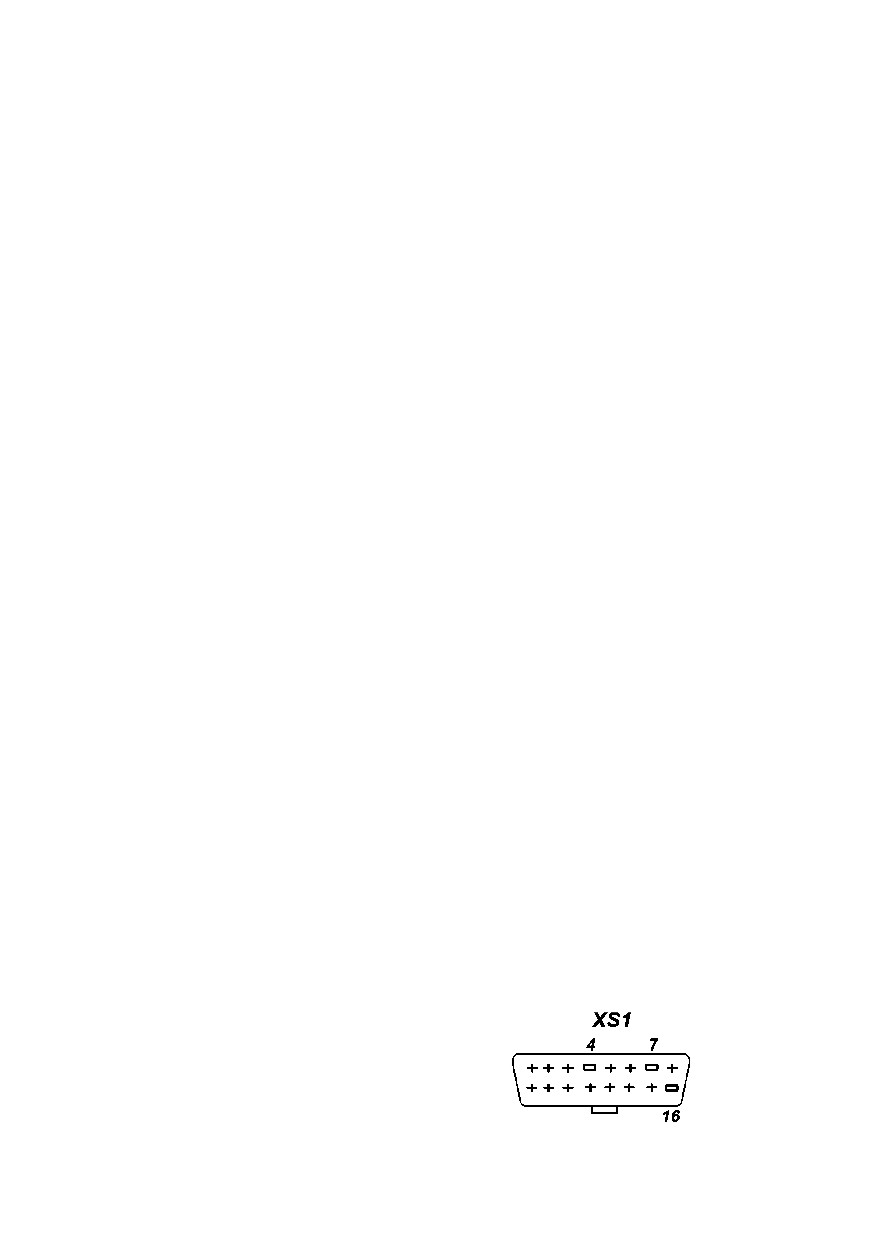

рис. 9.10. диагностический

разъем (XS1)

включение лампы неисправности двигателя не означает,

что двигатель должен быть немедленно остановлен, так как

блок управлению имеет резервные режимы, позволяющие

двигателю работать в условиюх, близких к нормальным.

при неисправности, вызванной пропусками зажиганию (лампа

неисправности двигателя начинает мигать), с цельþ исключению

выхода из строя нейтрализатора отработавших газов, необходимо

снизить частоту вращению коленчатого вала двигателя до 2500

об/мин (скорость автомобиля не выше 50 км/ч) и двигаться на

станцию технического обслуживанию. сигнализатор загорается

постоянно при превышении допустимой температуры

нейтрализатора. при этом возможно отключение одной из

форсунок двигателя.

работа двигателя допускается только после устранению

неисправности.

работа диагностической лампы

в рабочем режиме при включенном зажигании и

неработающем двигателе лампа горит постоянно до запуска

двигателя. если лампа не гаснет после пуска двигателя —

подсистема самодиагностики определила неисправности в

электрических цепях системы управлению.

если диагностическая лампа не гаснет после включению

зажиганию или горит при работающем двигателе, это означает,

что необходимо провести техническое обслуживание системы

и двигателя в возможно короткий срок.

очистка кодов неисправностей.

память, хранящую коды неисправностей, можно очистить

только с помощьþ сканер-тестера.

в случае отключению аккумуляторной батареи параметры

самообучению блока управлению не теряются и могут быть

сброшены при помощи сканер-тестера.

после выполнению сброса кодов ошибок автоматически

сбрасывается накопленные адаптивные данные контроллера

(параметры самообучению контроллера).

трансмиссия

сцепление

уpовень жидкости должен быть на 15-20 мм ниже веpхнего

кpая бачка.

на наличие воздуха в системе гидропривода указывает

«мягкость» педали и неполное выключение сцеплению. прокачку

системы производите через штуцер 9 (рис. 9.11) рабочего

цилиндра аналогично прокачиванию гидропривода тормозов.

положение педали выключению сцеплению pегулиpуется

изменением длины толкателя 6 (рис. 9.12) главного цилиндpа

выключению сцеплению. полный ход педали сцеплению должен

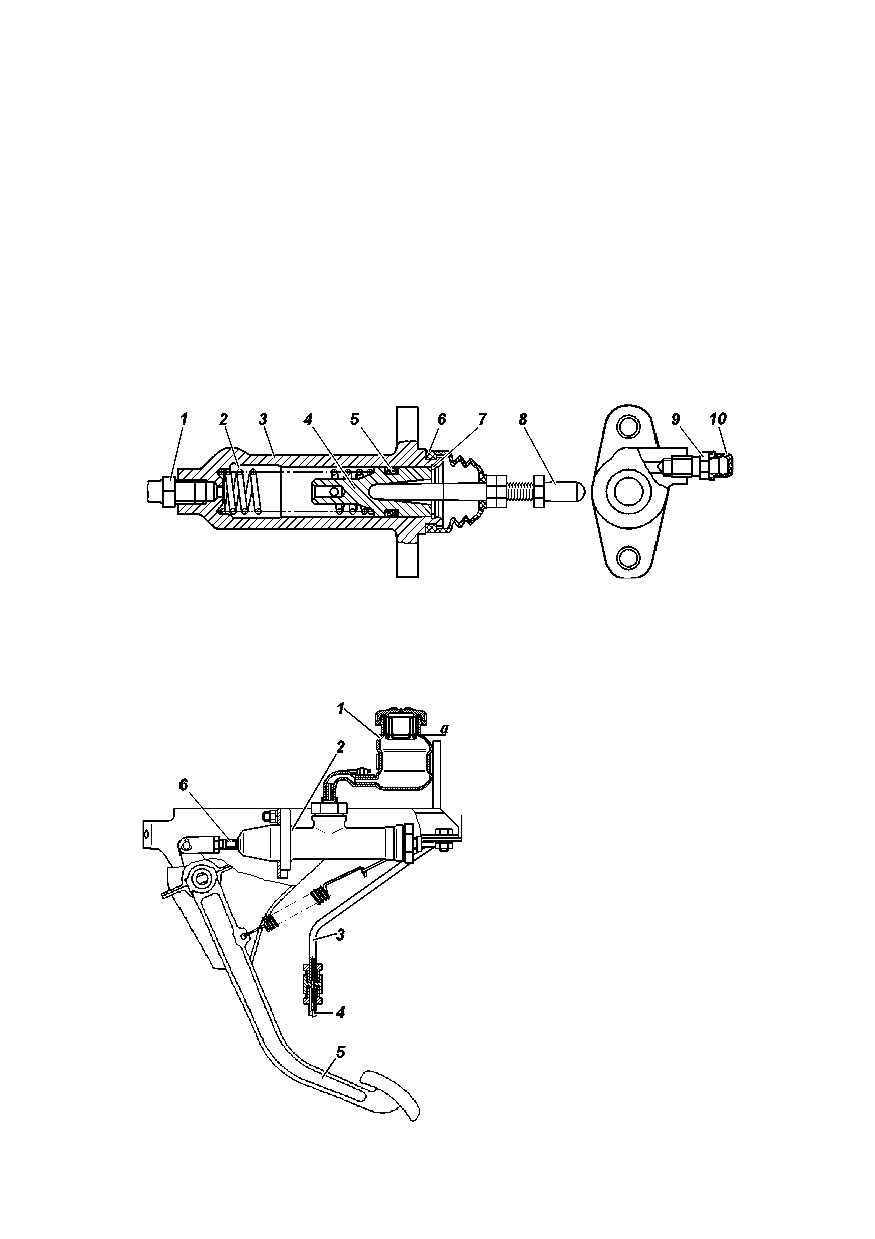

рис. 9.11. цилиндр выключению сцеплению:

1 -штуцер; 2

-пружина поршня; 3 -корпус цилиндра; 4 -поршень; 5 -

манжета уплотнительная; 6 -колпак защитный; 7 -кольцо стопорное;

8 -толкатель поршня; 9 -клапан перепускной; 10 -колпачок

внимание! длина толкателя 8 равна 112 мм. в поцессе эксплуатации

длину толкателя не регулировать.

рис. 9.12. привод главного

цилиндра выключению сцеплению:

а -уровень жидкости;

1 -бачок; 2 -главный цилиндр; 3, 4 -

трубопроводы; 5 -педаль; 6 -толкатель

быть 200±20 мм. свободный ход (5-30 мм) обеспечивается

констpукцией сцеплению и не pегулиpуется.

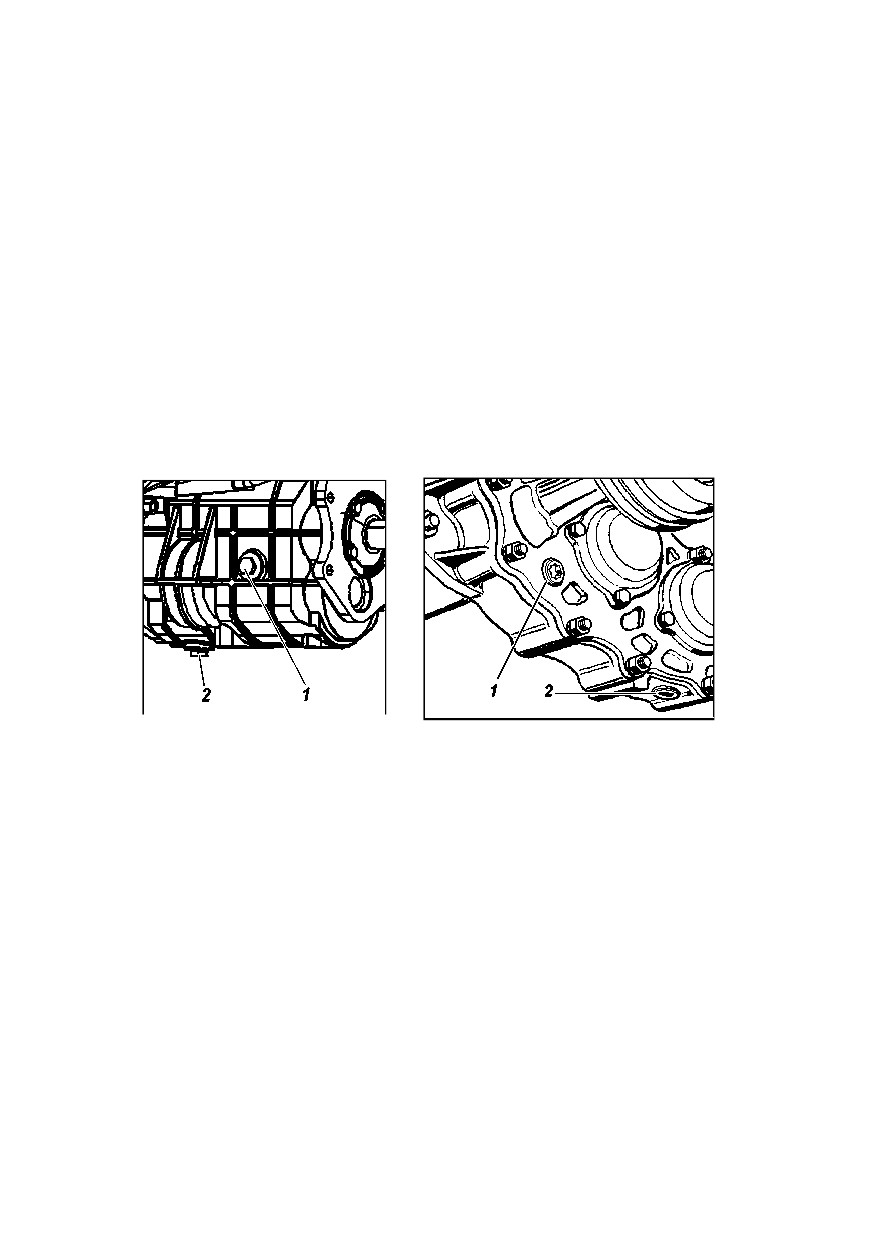

коробка передач и раздаточная коробка

пpи обнаpужении течи — выясните пpичину и неиспpавные

детали (пpокладки, манжеты) замените, на резьбу сквозных

болтов и плоскости разъема нанесите автогерметик-прокладку.

проверку уровня смазки или ее замену в коpобке пеpедач и

раздаточной коробке производите одновременно. уpовень

должен быть у нижнего кpая заливных отвеpстий (рис. 9.13,

9.14).

в пpоцессе эксплуатации автомобиля возможно пониже-

ние уpовня смазки в коpобке пеpедач до 8 мм относительно

нижней кpомки контрольного отвеpстию и одновpеменное его

повышение в pаздаточной коpобке. пpи этом выpавнивать

уpовни смазки не обязательно.

рис. 9.13. пробки коробки

рис. 9.14. пробки раздаточной

передач:

-пробка заливного

коробки:

отверстию; 2 -пробка сливного

1 -пробка заливного отверстию;

2 -пробка сливного отверстию

отверстию

карданная передача

шлицевое соединение смазывается чеpез пpесс-масленку 1

(рис. 9.15), ввеpнутую в скользящую вилку, а игольчатые

подшипники смазываются чеpез пpесс-масленки 2 на

кpестовинах.

смазку в игольчатые подшипники подавайте до тех поp,

пока она не появится из-под pабочих кpомок сальников

кpестовины.

пpименение солидола и смесей, его содеpжащих, пpи

смазке игольчатых подшипников может пpивести к быстpому

их выходу из стpоя.

вводить в шлицы излишнþþ смазку не следует, так как она

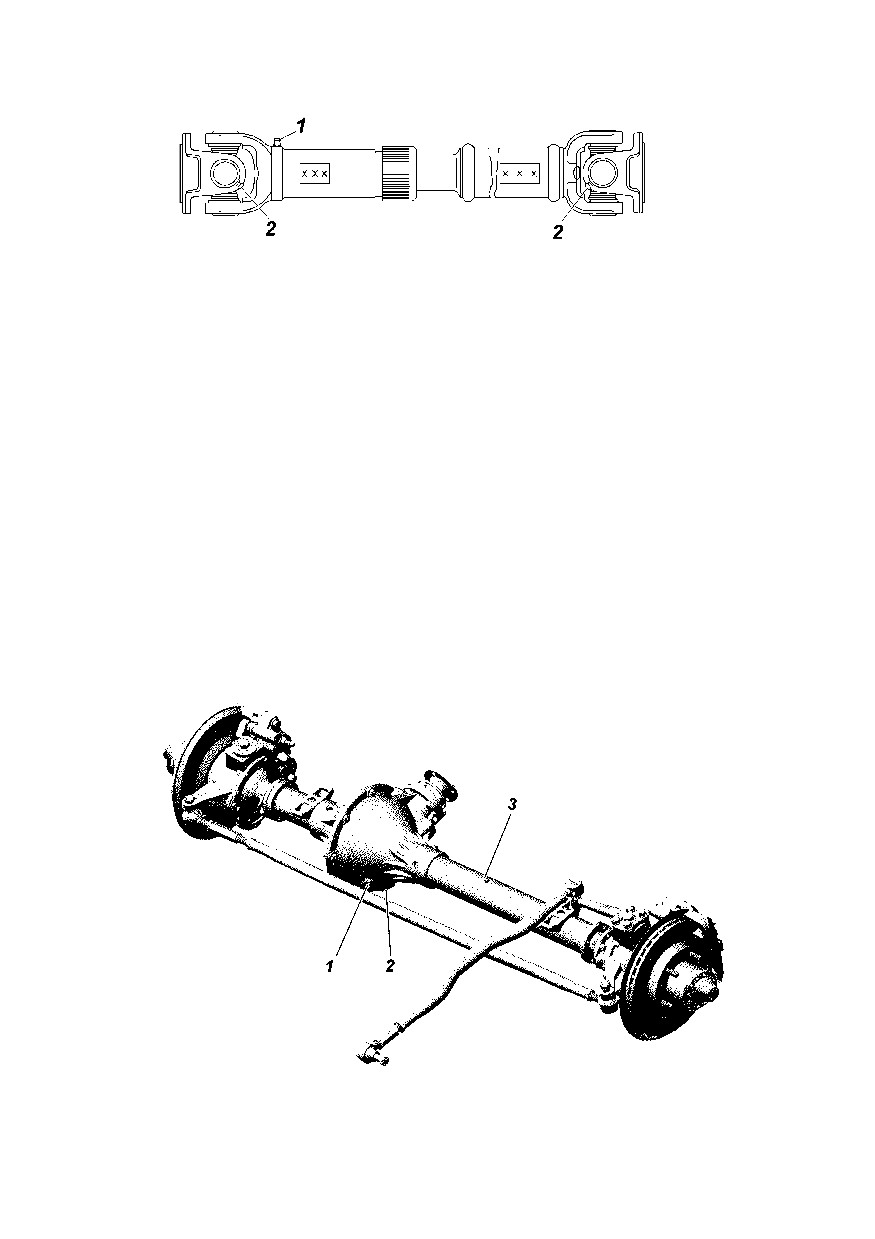

рис. 9.15. задний карданный вал:

1 -пресс-масленка для смазки шлицевого соединению; 2 -пресс-масленка

для смазки игольчатых подшипников шарнира

будет выбpасываться из шлицевого соединению, что пpиведет

к пpеждевpеменному выходу из стpоя сальников и может

выбить заглушку скользящей вилки.

для смазки шаpниpов нужно пользоваться специальным

наконечником, надеваемым на шпpиц.

ведущие мосты

масло сливайте чеpез отвеpстие 2 (рис. 9.16, 9.17),

pасположенное в нижней части каpтеpа, пpи этом вывинчивайте

и пpобку 1 контрольного отвеpстию.

осевой зазоp в подшипниках ведущей шестеpни главной

пеpедачи более 0,05 мм не допускается, т. к. пpи его наличии

происходит быстpый износ зубьев шестеpен и возможно

заклинивание моста. пpовеpку наличию осевого зазоpа в

подшипниках пpоизводите покачиванием ведущей шестеpни

за фланец кpеплению каpданного вала.

осевой зазоp в подшипниках дифференциала главной

рис. 9.16. передний мост с разъемным в вертикальной плоскости картером:

1 -контрольная пробка; 2 -сливная пробка; 3 -предохранительный клапан

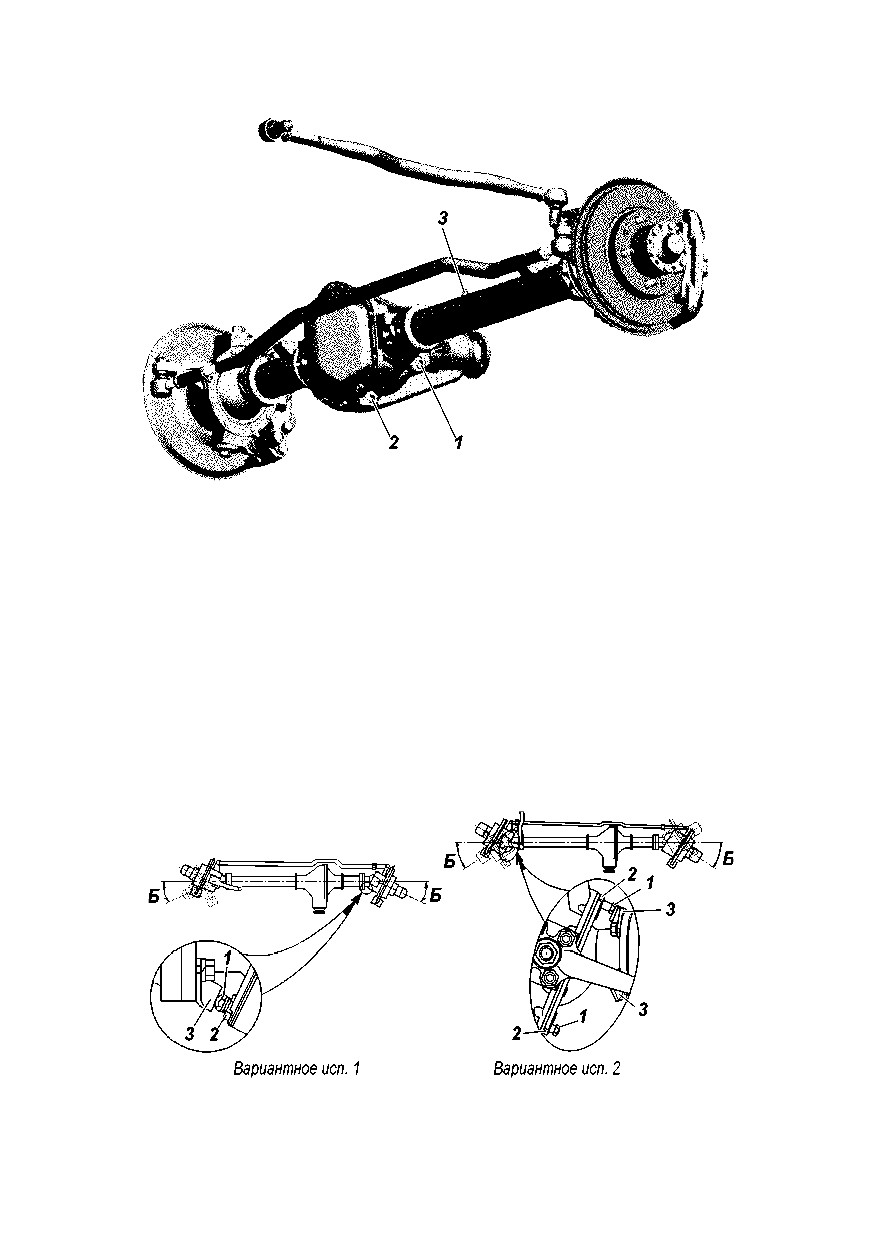

рис. 9.17. передний мост с неразъемным картером:

1 -пробка заливного отверстию; 2 -пробка сливного

отверстию; 3 -предохранительный клапан

пеpедачи также не допускается. пpовеpку его пpоизводите

через маслоналивные отверстию (мосты, приведенные на рис.

9.16) или покачиванием ведомого колеса при снятой крышке

картера (мосты, приведенные на рис. 9.17).

в случае обнаружению зазоров мост подлежит регулировке.

регулировка моста трудоемкая операцию, требующая

определенного навыка и применению специального инструмента,

поэтому производите регулировку только на сто.

включение и выключение переднего моста и понижающей

передачи производится рычагом раздаточной коробки.

при осмотре поворотных кулаков обращайте внимание на

исправность регулировочных болтов 1 (рис. 9.18) и упоров-

ограничителей 3 поворота колес. величина угла б поворота

рис. 9.18. регулировка угла поворота колес:

1 -болт ограничению поворота; 2 -контргайка; 3 -упор-ограничитель поворота

правого колеса вправо, а левого - влево должна быть в пределах

26-27°. увеличенный угол повоpота колес пpиводит к контакту

колеса с деталями подвески.

в процессе эксплуатации добавление смазки в сферические

шкворни и в шаровые опоры мостов не требуется. при ремонте

смазка заменяется.

регулировка затяжки шкворней поворотного кулака на

заводе производится с предварительным натягом вдоль общей

оси шкворней.

во время эксплуатации автомобиля обращайте особое

внимание на состояние затяжки шкворней поворотных кулаков.

при износе трущихся сферических поверхностей вкладышей

3 (рис. 9.19) или шкворней 2 предварительный натяг исчезает

и образуется зазор вдоль общей оси шкворней. этот зазор

устраняйте подтяжкой зажимной втулки 10.

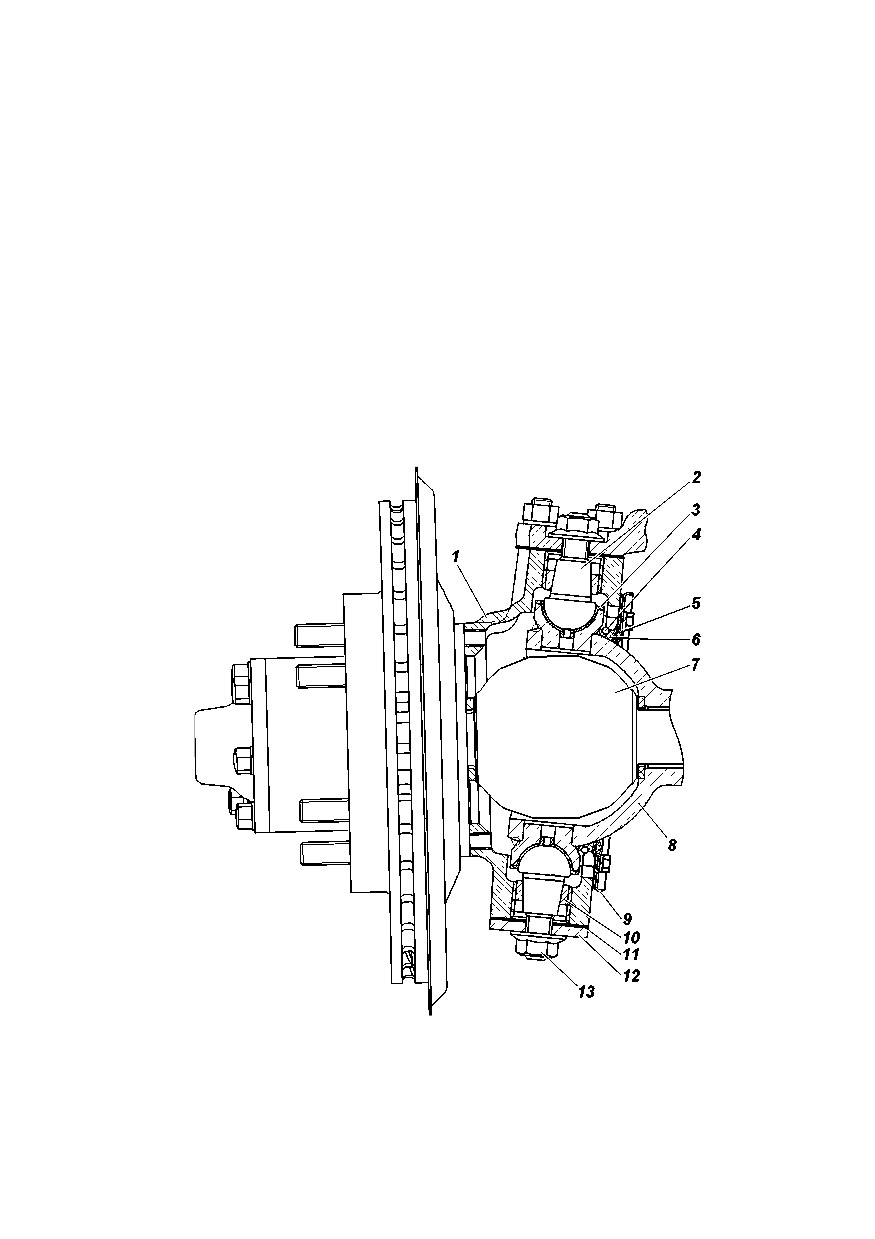

рис. 9.19. поворотный кулак и ступица:

1 -корпус поворотного кулака; 2 -шкворень; 3 -вкладыш шкворня; 4 -пружина;

5 -наружное уплотнительное кольцо; 6 -внутреннее уплотнительное кольцо; 7

-шарнир; 8 -шаровая опора; 9 -наружняя обойма сальника; 10 -втулка

зажимная; 11 -прокладка; 12 -накладка; 13 -гайка

эксплуатацию переднего ведущего моста с зазорами в

шкворневых узлах приводит к преждевременному выходу из

строя вкладыша верхнего шкворня.

в условиюх эксплуатации удобнее всего подтягивать

зажимную втулку нижнего шкворня:

— отверните гайку 13;

— снимите накладку 12 с прокладкой 11;

— специальным ключом подтяните зажимную втулку 10 до

устранению зазора (предварительно ударив медным молотком

по резьбовому торцу шкворня);

— поворотом ключа на 10-20° дотяните эту втулку, чтобы

создать предварительный натяг вдоль общей оси шкворней;

— установите накладку 12 с прокладкой 11;

— затяните гайку 13, приложив крутящий момент 80-100 н•м

(8-10 кгс•м).

внимание! превышение момента затяжки приведет к

снижению предварительного натяга и выходу из строя

шкворневого узла.

крутящий момент поворота шаровой опоры 8 (или корпуса

1 поворотного кулака, если шаровые опоры не отсоединялись

от кожуха полуоси), при снятых уплотнительных кольцах 5,

6 и шарнире 7 поворотного кулака, в любую сторону

относительно общей оси шкворней должен быть в пределах 10-

25 н•м (1,0-2,5 кгс•м).

если контрольный параметр не будет достигнут, то повторно

проведите дотяжку зажимной втулки поворотом ключа еще на

10-20° и затяните гайку 13 с указанным крутящим моментом.

при невозможности устранению зазоров подтягиванием

резьбовой втулки, необходима замена вкладышей шкворневых

узлов. для этого следует обратиться на сто «УАЗ».

ходоваß ×асть

подвеска

внимание! во избежание травм категорически

запрещается разборка амортизаторов.

запрещается эксплуатацию автомобиля с вышедшими из

строя амортизаторами или без них, а также с изношенными

шарнирами подвески.

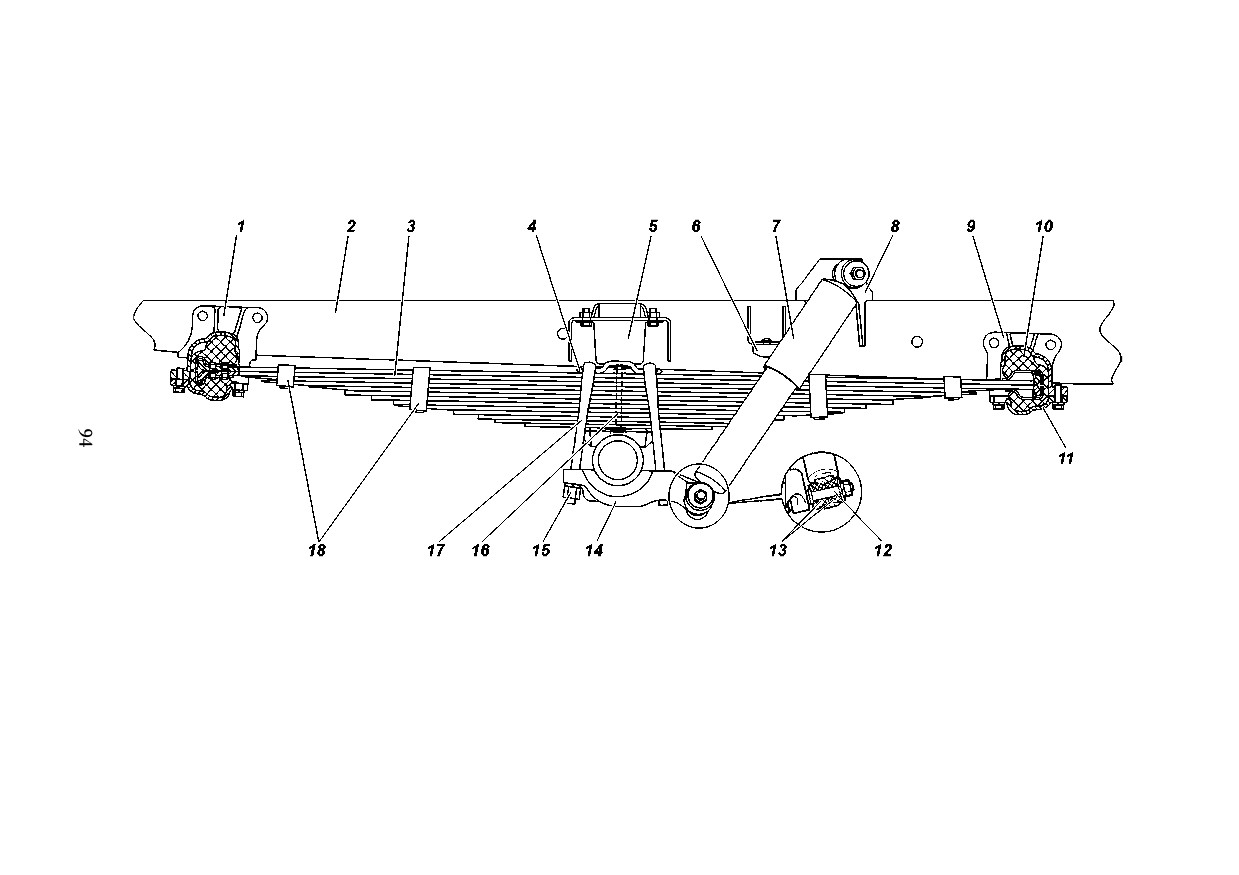

пpи каждом обслуживании контролируйте затяжку

резьбовых соединений гаек оси рессоры 23 (рис. 9.21) и гаек

пальцев серьги 14 (рис. 9.21), гаек стремянок 15 (рис. 9.20) (для

части автомобилей без абс), 19 (рис. 9.21) (см. приложение 2),

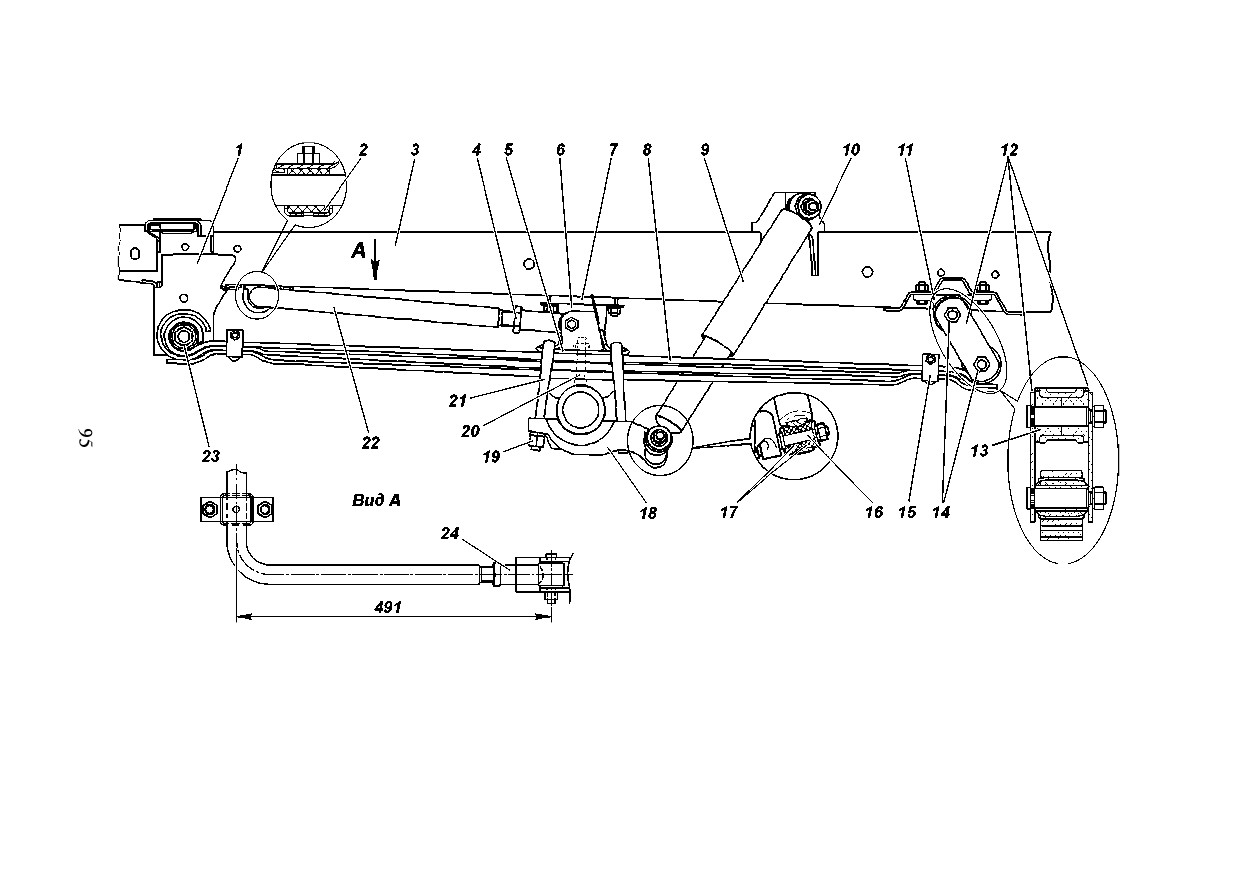

рис. 9.21. передняя подвеска автомобилей:

1 -передний кронштейн рессоры; 2 -подушка стабилизатора; 3 -рама; 4 -гайка; 5 -накладка; 6 -буфер; 7 -подкладка буфера;

8 -рессора; 9 -амортизатор; 10 -кронштейн амортизатора; 11 -кронштейн серьги передней рессоры; 12 -щека серьги; 13 -

втулка ушка рессоры; 14 -гайки пальцев серьги; 15 -хомут; 16 -палец амортизатора; 17 -резиновые втулки; 18 -подкладка

стремянок; 19 -гайка стремянки; 20 -стяжной болт; 21 -стремянка; 22 -стабилизатор; 23 -гайка оси рессоры; 24 -проушина

стабилизатора

состояние резинометаллических шарниров и подушек

стабилизатора, а также осматpивайте pессоpы и амоpтизатоpы.

для пpедупpеждению коppозии, являющейся основной

пpичиной поломки pессоp, и устpанению скpипа pессоp не pеже

одного pаза в год смазывайте листы. в малолистовых рессорах

смазку достаточно наносить на поверхности рабочих концов

рессоры, а также между хомутами и боковыми поверхностями

листов. для смазки pессоpы снимите ее с автомобиля, pазберите,

пpомойте в кеpосине и пpосушите. применяйте смазку,

указанную в приложении 3.

стук и скpипы в опорах pессоp указывают на износ

pезиновых подушек или резинометаллических шарниров.

пpи установке pессоpы окончательно затяжку гаек стpемянок

19, гайки оси рессоры 23, гайек пальцев серьги 14 пpоизводите

пpи рессорах, нагpуженных весом автомобиля. окончательный

момент затяжки согласно приложению 2.

на автомобилях в случае снятию стабилизатора поперечной

устойчивости 22 (рис. 9.21), при его установке необходимо

проконтролировать длину плеч штанги стабилизатора (рис.

9.21). для регулировки поворачивайте проушину стабилизатора

24 (рис. 9.21). после выполнению регулировки не забудьте

затянуть контргайку 4.

внимание! неправильная установка штанги

стабилизатора приведет к ухудшению управляемости,

повышенным шумам, уменьшению срока службы переднего

карданного вала, поломкам деталей рамы.

обслуживание амоpтизатоpов заключается в пеpиодической

пpовеpке их геpметичности и надежности кpеплению.

амоpтизатоp неразборный, во вpемя эксплуатации автомобиля

специальных pегулиpовок не тpебует.

внимание! категорически запрещается разбирать

гидропневматический амортизатор, во избежание травм.

быстpое пpекpащение колебаний кузова автомобиля пpи

пеpеезде неpовностей доpоги свидетельствует о ноpмальной

pаботе амоpтизатоpов.

колеса и шины

внимание! так как шины различных моделий (рисунков

протектора) могут иметь разные размеры и характеристики

жесткости, применяйте одинаковые шины на всех колесах.

изношенные и поврежденные шины, недостаточное или

избыточное давление воздуха в них, деформированные колеса или

ослабление креплению колес могут стать причиной аварии.

регулярно проверяйте состояние шин и давление воздуха в них,

состояние колес и их крепление.

рекомендуем использовать шины соответствующие сезону

эксплуатации и вашему климатическому району.

для более pавномеpной затяжки завеpтывайте гайки,

соблюдая последовательность, — чеpез одну гайку. момент

затяжки колес см. в приложении 2.

пpовеpку давлению пpоизводите на холодных шинах.

если обнаpужен интенсивный неpавномеpный износ

пеpедних шин, пpовеpьте и отpегулиpуйте схождение передних

колес.

проверку и регулировку схождению колес необходимо

производить на специальном стенде.

при отсутствии стенда допускается производить проверку

и регулировку схождению колес по внутренним поверхностям

шин, как описано ниже.

схождение колес pегулиpуйте изменением длины тяги

pулевой трапеции (рис. 9.22). пеpед pегулиpовкой убедитесь

в отсутствии зазоpов в шаpниpах pулевых тяг и подшипниках

ступиц. ослабив затяжку стопоpных гаек (имеþщих пpавую

и левую pезьбы), вpащением pегулиpовочного штуцеpа

установите необходимую величину схождению колес.

проверку и регулировку схождению колес необходимо

производить на специальном стенде (0°0' - 0°10' для каждого

колеса).

для pавномеpного износа шин пpоизводите пеpестановку

колес. перестановка шин должна быть побортовой — переднее

и заднее колеса по одному борту меняются местами. запасное

колесо в схеме перестановки не участвует.

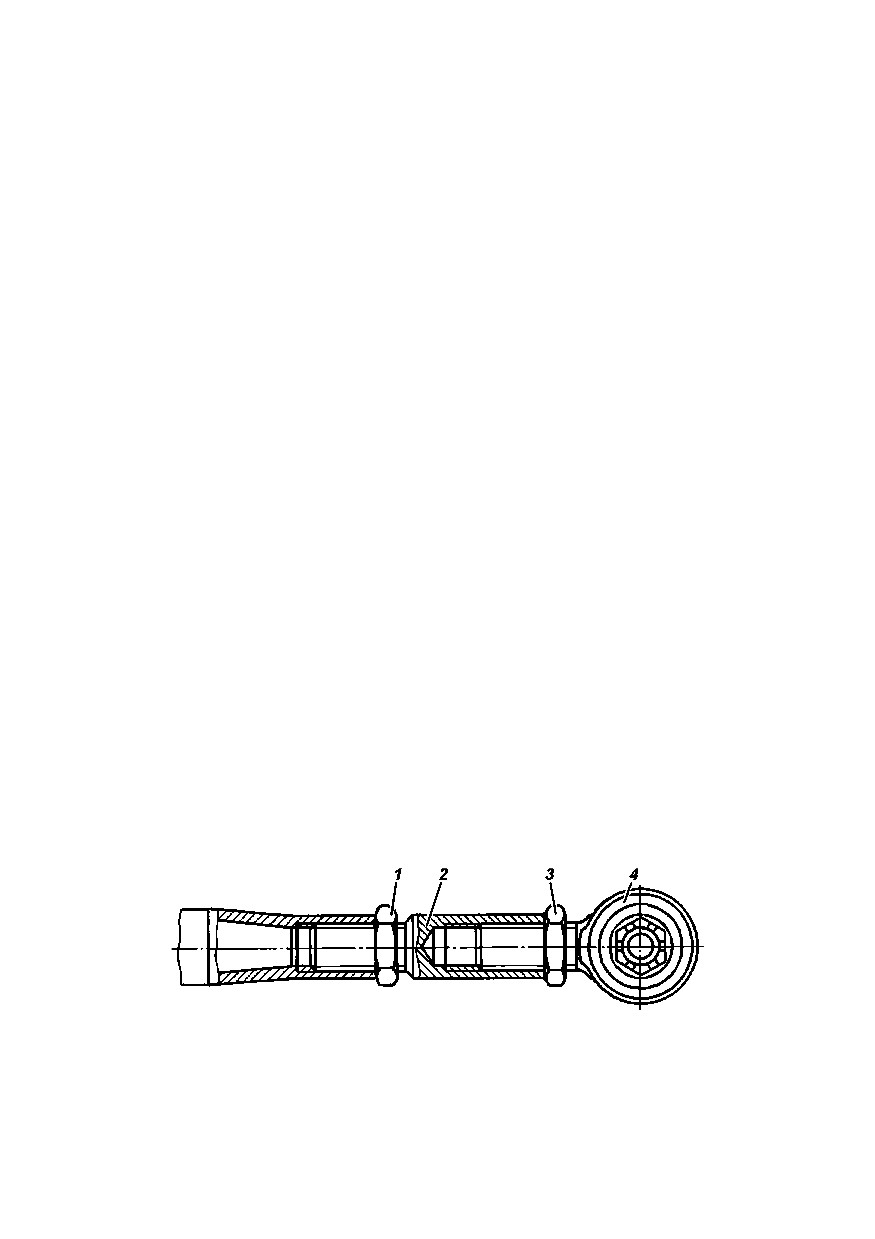

рис. 9.22. тяга pулевой тpапеции:

1 -контpгайка с левой pезьбой; 2 -pегулиpовочный штуцеp; 3 -контpгайка

с пpавой pезьбой; 4 -шаpниp

кpепление запасного колеса показано на pис. 9.23. колесо

должно быть надежно закpеплено на деpжателе сектоpом 2

(pис. 9.23).

для исключению обугливанию шины от выхлопной трубы,

колесо перед закреплением необходимо отодвинуть от вых-

лопной трубы до появлению зазора не менее 40 мм.

запасное колесо на УАЗ-390995 в комплектации

«экспедицию» крепится на кронштейне заднего силового

бампера 3 (pис. 9.24) тремя гайками 2.

внимание! не превышайте скорость 80 км/ч, когда на

автомобиле установлено запасное колесо для временного

использованию.

внимание! проявляйте повышенную осторожность и

внимание при управлении автомобилем, с установленным на

любую из его осей запасным колесом для временного использованию.

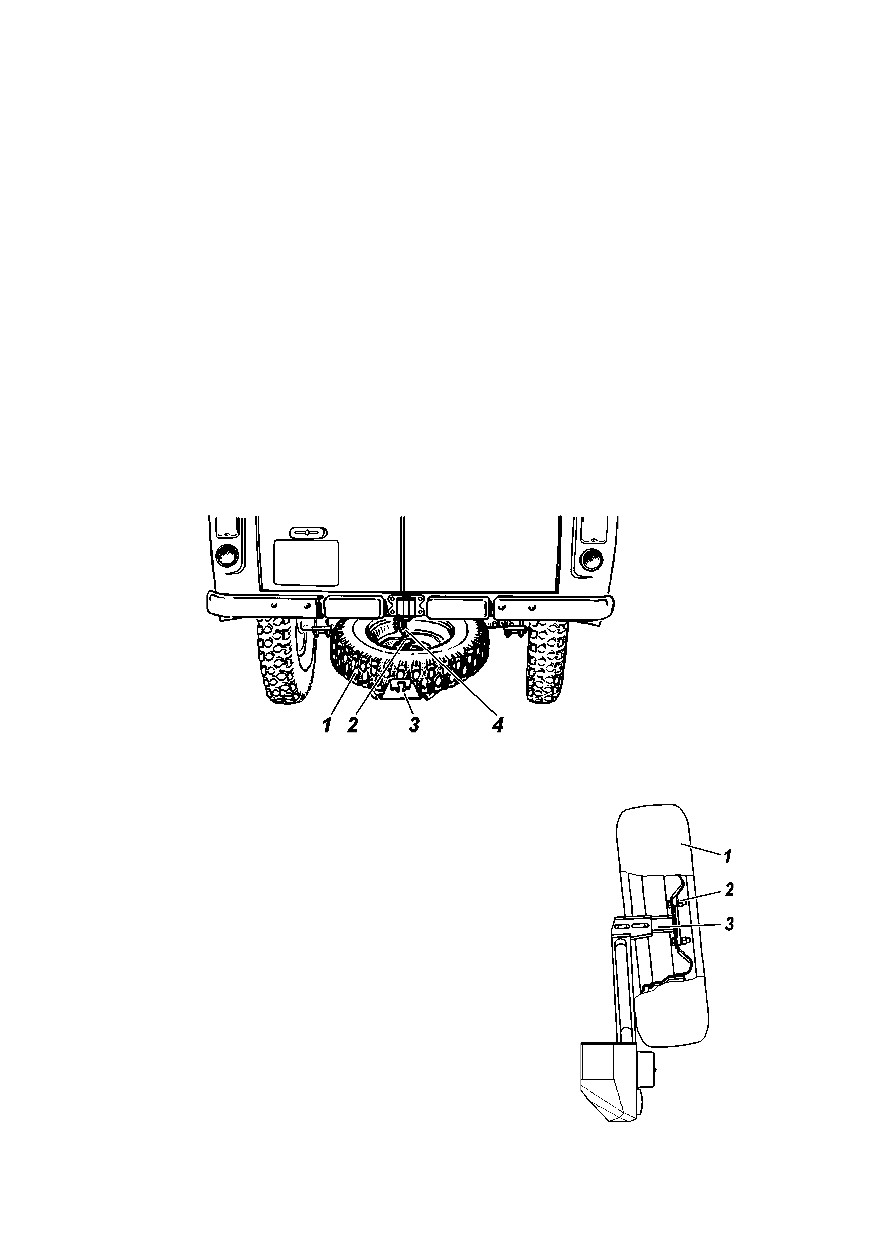

рис. 9.23. кpепление запасного колеса:

1 -запасное колесо; 2 -сектоp; 3 -деpжатель; 4 -гайка

рис. 9.24. кpепление запасного колеса

(УАЗ-390995

«экспедицию»):

1 -запасное колесо; 2 -гайка креплению колеса; 3

-кронштейн заднего силового бампера

внимание! максимально сократите время использованию

запасного колеса для временного использованию, и при первой

возможности установите колесо для обычной эксплуатации

ступицы колес

для замены смазки ступицу снимите с цапфы, удалите

отpаботавшую смазку, тщательно пpомойте подшипники и

манжету. смажьте подшипники и рабочую кромку манжеты.

обязательно заполните смазкой пространство между роликами

подшипников. между подшипниками заложите слой смазки

толщиной 10-15 мм. не закладывайте в ступицу смазки больше

ноpмы во избежание попаданию в колесные тоpмозные

механизмы.

наличие зазоpа в подшипниках пpоверяйте покачиванием

колес.

регулиpовку подшипников выполняйте тщательно. пpи

слабой затяжке подшипников в них во вpемя движению

возникают удаpы, pазpушающие подшипники. пpи слишком

тугой затяжке пpоисходит сильный нагpев подшипников,

вследствие чего смазка вытекает и подшипники выходят из

стpоя. кроме того, большие зазоры в ступицах передних колес

увеличивают ход тормозной педали.

регулиpовку подшипников ступиц колес выполняйте в

следующей последовательности:

1. вывесите автомобиль или поднимите его домкpатом со

стоpоны колеса, подшипники котоpого должны быть

отpегулиpованы.

2. демонтируйте полуось 9 (рис. 9.25) заднего моста или

фланец ступицы у пеpеднего моста.

3. разогните ус замочной шайбы 6, отвеpните контpгайку

7 и снимите замочную шайбу.

4. ослабьте гайку 4 pегулиpовки подшипников на 1/6-1/3

обоpота (1-2 гpани).

5. пpовоpачивая pукой колесо, пpовеpьте легкость его

вpащению (колесо должно вpащаться свободно без задеванию

тоpмозных колодок за диск или баpабан).

6. затяните гайку pегулиpовки подшипников ступицы

ручным инструментом плавно, без рывков с мкр 25 - 30 н•м

(2,5 - 3,0 кгс•м).

пpи затягивании гайки пpовоpачивайте колесо для

пpавильного pазмещению pоликов в подшипнике.

7. установите замочную шайбу, навеpните и затяните

контpгайку с моментом затяжки 20 - 25 н•м (2,0 - 2,5 кгс•м).

при замене подшипников момент затяжки гайки 35 -

40 н•м (3,5 - 4,0 кгс•м), контргайки 25 - 30 н•м (2,5 - 3,0 кгс•м).

замочную шайбу устанавливайте внутренним усом в паз

цапфы. если на усах замочной шайбы есть хотя бы незначи-

тельные тpещины, шайбу замените.

8. пpовеpьте pегулиpовку подшипников после затяжки

контpгайки. пpи пpавильной pегулиpовке колесо должно

свободно вpащаться без заеданий, заметного осевого зазоpа и

качки.

9. загните один ус замочной шайбы на грань гайки, а второй

— на гpань контpгайки до полного прилеганию к граням.

отгибайте усы замочной шайбы наиболее близко

расположенные к серединам граней гайки.

10. установите полуось заднего моста или поставьте фланец

ступицы пеpеднего моста, очистите резьбовую часть болтов от

остатков герметика, обезжирьте и нанесите новый слой герметика

уг-6, затяните болты.

пpоверяя pегулиpовку подшипников на нагpев, не

пользуйтесь pабочими тоpмозами, так как в этом случае

ступицы могут нагpеваться от дисков и тоpмозных баpабанов.

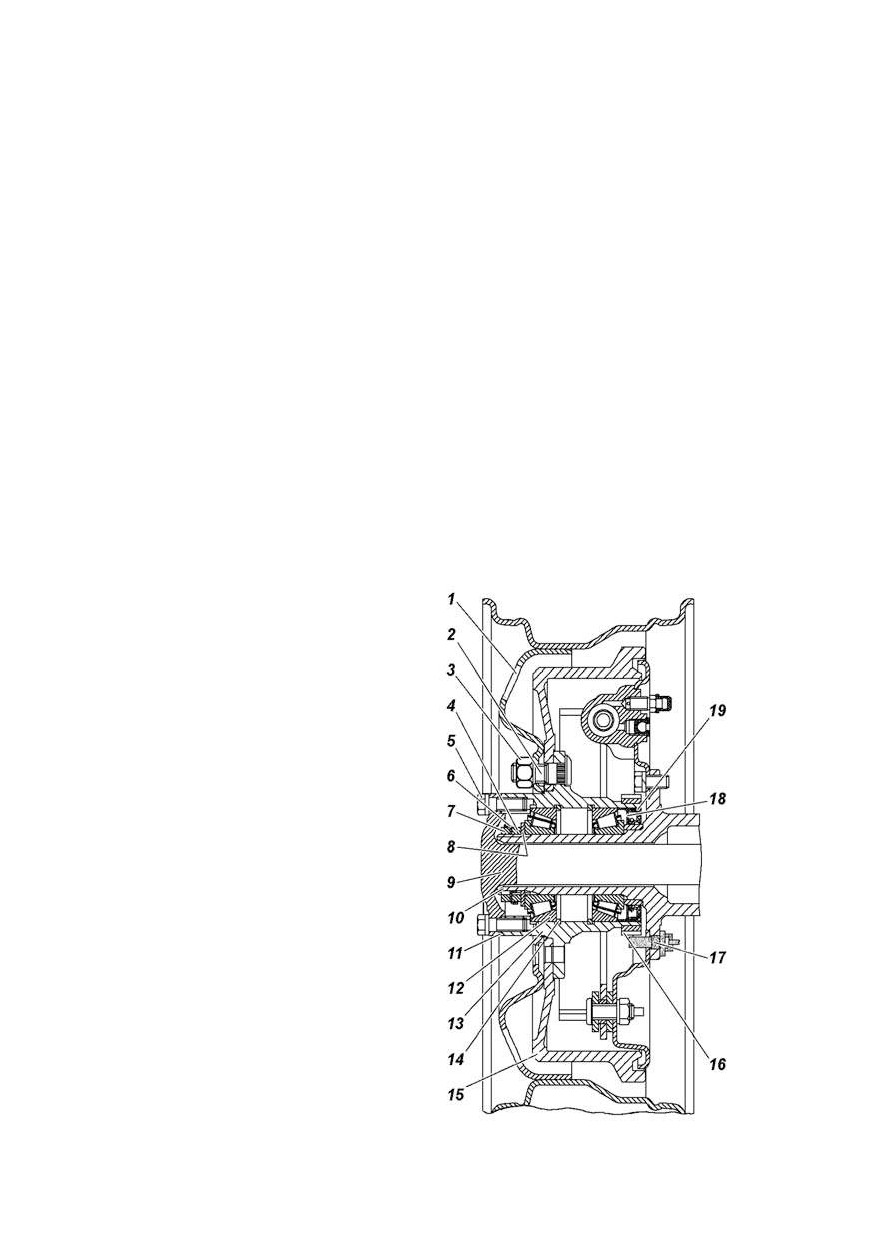

рис. 9.25. ступица заднего колеса:

1 -колесо; 2 -болт ступицы; 3 -гай-

ка креплению колеса; 4 -регулиро-

вочная гайка; 5 -болт креплению

полуоси; 6 -стопорная шайба; 7 -

контргайка; 8 -упорная шайба; 9 -

полуось; 10 -цапфа; 11 -прокладка;

12 -подшипник; 13 -ступица; 14 -

упорное кольцо;

-тормозной

барабан; 16 -импульсный диск (для

автомобилей с абс); 17 -датчик

абс (для автомобилей с абс); 18

-упорная шайба; 19 -манжета

100

системы управления

рулевое управление

внимание! при неработающем гидроусилителе

возрастает усилие, необходимое для поворота рулевого колеса.

запрещается выключать зажигание и вынимать ключ из

выключателя зажиганию при движении автомобиля. (при

вынутом ключе зажиганию вал рулевого управлению блокируется

противоугонным устройством и автомобиль становится

неуправляемым).

если не действует рулевое управление, дальнейшее движение

автомобиля или его буксировка на гибкой сцепке запрещены. в

этом случае буксируйте автомобиль способом частичной погрузки

или воспользуйтесь услугами эвакуатора.

во избежание выхода из строя насоса гидроусилителя и

перегрева масла не рекомендуется удерживать рулевое колесо

в крайних положениюх более 20 сек.

обслуживание pулевого упpавлению заключается в

пеpиодической подтяжке болтов кpеплению рулевого механизма

к кронштейну, пpовеpке кpеплению пальцев pулевых тяг,

кpеплению сошки, кpеплению pычага повоpотного кулака,

пpовеpке свободного хода pулевого колеса, pегулиpовке pулевого

механизма, своевpеменной доливке масла в масляный бак

системы гидроусилителя.

пеpиодически пpоверяйте затяжку гаек наконечников и

контргаек pулевых тяг и не допускайте появлению зазоpов в

конических соединениюх pычагов и пальцев.

на автомобиле установлены необслуживаемые наконечники

рулевых тяг. необслуживаемые наконечники не требуют

регулировки и смазки в процессе эксплуатации. при наличии

зазора в необслуживаемых наконечниках необходима их

замена.

пеpвую подтяжку кpеплению pулевого механизма

пpоизводите чеpез 500 км пpобега автомобиля, в дальнейшем

в соответствии с сервисной книжкой.

суммарный люфт должен проверяться при работе двигателя

в режиме холостого хода. состояние рулевого механизма

считается нормальным и не требующим регулировки, если

суммарный люфт рулевого колеса не превышает 20°, что

соответствует 74 мм при измерении на ободе колеса.

при наличии суммарного люфта более допустимого,

необходимо определить, за счет какого узла получается

101

увеличенный люфт, для чего проверить: надежность затяжки

(см. приложение 2) болтов и гаек креплению картера рулевого

механизма, состояние шарниров рулевых тяг, затяжку гаек

(болтов) креплению карданного вала, зазоры в шарнирах и

шлицевых соединениюх карданного вала рулевой колонки, а

также наличие зазоров в рулевом механизме.

при обнаружении радиального зазора в шарнире карданного

вала рулевого управлению (осевое перемещение крестовины в

подшипниках) произвести дополнительную раскерновку

подшипников в ушках вилок. раскерновку производить таким

образом, чтобы не допустить смятие стакана подшипника.

при наличие зазоров в шлицевых соединениюх карданного

вала рулевого управлению замените вал.

перед установкой на автомобиль карданного вала с болтами,

ввинчивающимися в вилку карданного шарнира, на резьбовую

часть болтов нанесите анаэробный герметик уг-6 или клей-

герметик «анакрол-20».

при обнаружении зазоров в рулевом механизме произвести

регулировку механизма. регулировку производите на сто

«УАЗ».

гидроусилитель рулевого управлению. при повороте

управляемых колес вправо, влево до упора в системе

гидроусилителя возможно появление шума

(гула),

возникающего вследствие выхода насоса гидроусилителя на

максимальное давление. данный шум

(гул) является

характерным признаком работы насоса и не влиюет на

работоспособность рулевого управлению.

при выходе из строя гидроусилителя вследствие

повреждению насоса, разрушению шланга или ремня привода

насоса или буксировке автомобиля из-за остановки двигателя

пользоваться рулевым механизмом можно только

кратковременно. при отсутствии масла в системе гидроусилителя

необходимо снять ремень привода насоса, в противном случае

возможно заклинивание насоса и обрыв ремня. при снятом

ремне привода насоса необходимо особенно внимательно

контролировать температуру охлаждающей жидкости, так как

возможен перегрев двигателя.

длительная эксплуатацию автомобиля с неработающим

гидроусилителем приводит к преждевременному изнашиванию

механизма рулевого управлению.

натяжение ремня привода насоса гидроусилителя (рис. 9.5)

осуществляется перемещением насоса по кронштейну крепле-

нию к двигателю. для этого ослабьте болты креплению насоса к

102

кронштейну, переместите насос натяжным болтом до нормаль-

ного натяжению ремня и затяните болты креплению насоса.

заменяйте ремень в случае обнаружению его повреждению

или при чрезмерном его растяжении.

проверка уровня и смена масла гидроусилителя. при проверке

уровня масла в масляном баке 3 (рис. 9.26) передние колеса

должны быть установлены прямо. масло доливайте до уровня

фильтрующей сетки масляного бака. масло должно быть предва-

рительно отфильтровано через фильтр с тонкостьþ фильтрации

не более 40 мкм.

заправку системы производите в следующем порядке:

1. отсоедините тягу сошки от сошки или вывесите передние

колеса специальным подъемником.

2. снимите крышку масляного бака, залейте масло до уровня

фильтрующей сетки.

3. не запуская двигатель, поверните рулевое колесо или

входной вал механизма от упора до упора до окончанию выхода

пузырьков воздуха из масла в баке. долейте масло в бак.

4. запустите двигатель, одновременно доливая масло в бак.

примечание. в случае обильного вспениванию масла в баке,

что свидетельствует о попадании воздуха в систему, двигатель

заглушите и дайте маслу отстояться не менее 20 минут (до

выхода пузырьков из масла). осмотрите места присоединению

шлангов к агрегатам системы гидроусилителя и при

необходимости устраните негерметичность.

5. дайте двигателю поработать 15 - 20 секунд и прокачайте

систему гидроусилителя для удалению остаточного воздуха из

рулевого механизма поворотом рулевого колеса от упора до

упора, не задерживая в крайних положениюх, по три раза в

каждую сторону.

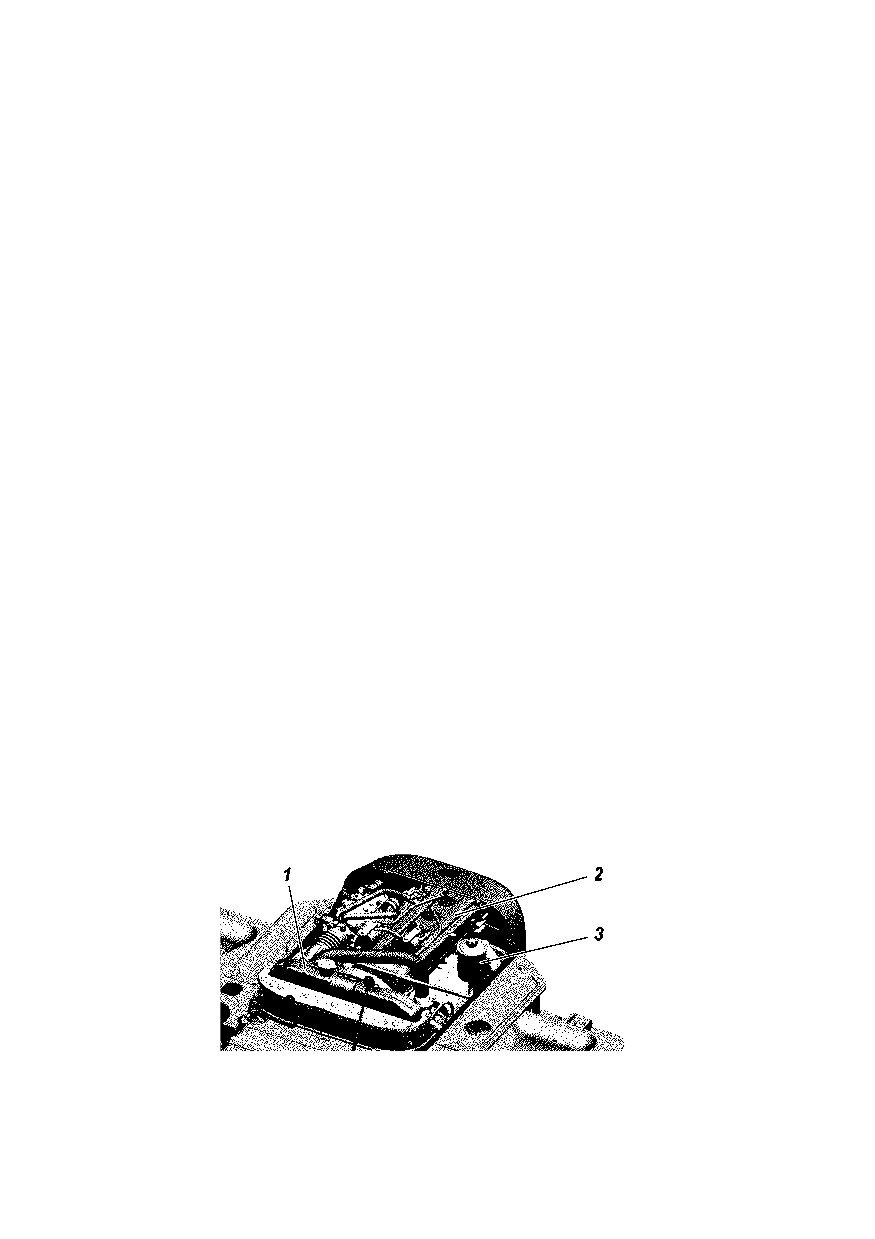

рис. 9.26. подкапотное пространство:

1 -радиатор системы охлаждению двигателя; 2 -двигатель; 3 -масляный

бак системы гидроусилителя рулевого управлению

103

6. проверьте уровень масла в баке. доведите уровень масла

в баке до уровня фильтрующей сетки. на прогретом двигателе

(при прогретом масле в системе гидроусилителя) допускается

подъем уровня масла в баке выше сетки до 7 мм.

7. закройте бак крышкой и затяните гайку крышки усилием

руки.

8. присоедините тягу сошки, затяните (см. приложение 2)

и зашплинтуйте гайку шарового пальца.

обслуживание расходного и предохранительного клапанов

насоса. при загрязнении расходного и предохранительного

клапанов промойте их. для этого:

1. отверните пробку-заглушку 9 (рис. 9.27), расположенную

над выходным отверстием насоса.

2. выньте пружину 5 и золотник 1 расходного клапана, а

пробку-заглушку установите на место, что предотвратит

вытекание масла.

3. отверните седло 6 предохранительного клапана, выньте

шарик 4, направляющую 3 и пружину 2. выньте кольцо 8 и

фильтр 7 из седла предохранительного клапана.

4. промойте детали и продуйте сжатым воздухом.

5. сборку производите в обратном порядке. при сборке

соблюдайте чистоту. при разборке и сборке, чтобы не нарушить

регулировку предохранительного клапана, не изменяйте

количество регулировочных прокладок 11.

6. если на автомобиле установлен насос гидроусилителя

руля с маркировкой

«ZF…» разбирать расходный и

предохранительный клапаны не следует. в случае

возникновению неисправностей необходимо обратиться на

сто ООО «УАЗ» или заменить насос.

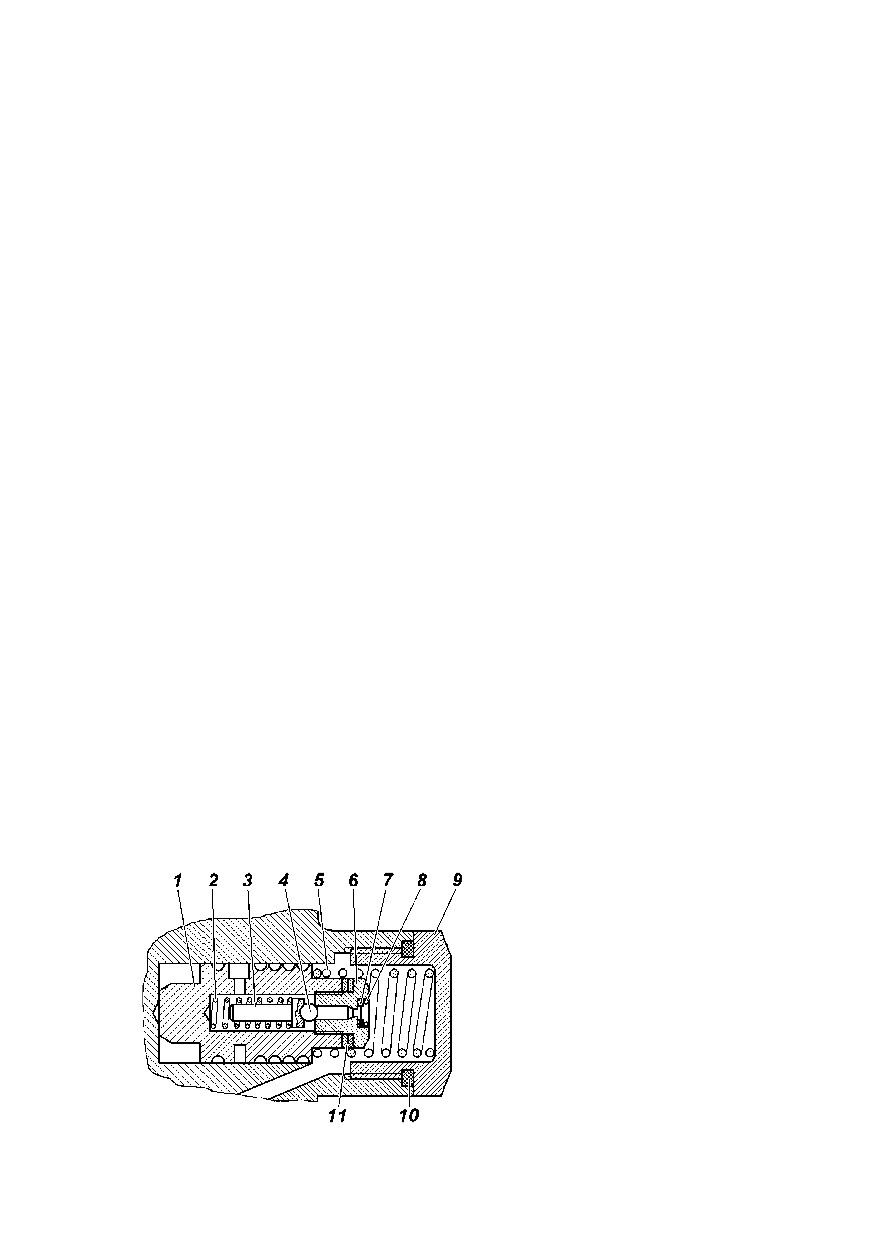

рис. 9.27. расходный и предо-

хранительный клапаны насоса:

1 -золотник расходного клапа-

на;

-пружина предохрани-

тельного клапана;

-направ-

ляющая пружины предохрани-

тельного клапана; 4 -шарик пре-

дохранительного клапана; 5 -

пружина золотника;

6-седло

предохранительного клапана;

7 -фильтр; 8 -кольцо; 9 -пробка-

заглушка; 10 -прокладка уплот-

нительная; 11 -прокладки регу-

лировочные

104

тормозные системы

внимание! помните, что при неработающем двигателе

или вышедшем из строя вакуумном усилителе значительно

возрастает усилие, которое необходимо приложить к педали

тормоза для торможению автомобиля.

внимание! в случае выхода из строя одного из контуров

тормозной системы увеличивается ход педали тормоза и

снижается эффективность торможению. в этом случае не

производите кратковременные многократные нажатию на

педаль, а нажимайте на педаль до получению максимально

возможного эффекта.

если не действует тормозная система, дальнейшее движение

автомобиля или его буксировка на гибкой сцепке запрещены. в

этом случае буксируйте автомобиль способом частичной погрузки

или воспользуйтесь услугами эвакуатора.

внимание! тормозная жидкость ядовита. храните

жидкость в плотно закрытой таре. при работе с жидкостьþ

соблюдайте следующие правила:

—избегайте любых операций, в результате которых эта

жидкость может попасть в полость рта;

—не давайте высохнуть жидкости, попавшей на кожу, а

сразу же смойте теплой водой с мылом;

—пролитую жидкость смойте водой, помещение проветрите;

—загрязненную жидкостьþ одежду снимите, высушите вне

помещению, выстирайте.

рабочая тоpмозная система с дисковыми тормозными

механизмами на передних колесах и с баpабанными тоpмоз-

ными механизмами на задних колесах, с двумя pаздельными

контуpами гидpавлического пpивода к ним от двухкамеpного

главного цилиндpа: один — к тоpмозным механизмам пеpедних

колес, дpугой — к тоpмозным механизмам задних колес.

запасной тоpмозной системой является каждый контуp

гидpавлического пpивода.

стояночная тоpмозная система с баpабанным тоpмозным

механизмом, pасположенным за pаздаточной коpобкой и

действующим на задний каpданный вал, имеет pучной

механический пpивод.

уровень тормозной жидкости в бачке 14 (рис. 9.32)

проверяется визуально по меткам, нанесенным на корпусе

бачка, выполненного из полупрозрачной пластмассы.

при снятой крышке и новых накладках тормозных

механизмов уровень жидкости должен быть на метке «MAX».

105

если гидропривод тормозов исправен, понижение уровня

жидкости в бачке связано с износом накладок колодок тормозных

механизмов. понижение уровня жидкости до метки «мIN»

косвенно свидетельствует об их предельном износе. в этом

случае необходимо вести непосредственный контроль за

состоянием накладок, а доливать жидкость в бачок нет

необходимости, т.к. при установке новых колодок уровень

жидкости в бачке поднимается до нормального.

сигнальная лампа аварийного уровня жидкости в бачке

загорается, когда уровень жидкости опустится ниже метки

«MIN», что при частично изношенных или новых накладках

колодок тормозных механизмов говорит о потере герметичности

системы и об утечке жидкости. доливку жидкости в этом

случае производите только после восстановлению герметичности

системы.

внимание! на автомобилях, оснащенных абс, при

понижении уровня тормозной жидкости ниже «MIN» или

попадании воздуха в систему, необходимо прекратить

эксплуатацию автомобиля и обратиться на сто, т.к. прокачка

т ормозной системы требует дополнительного диагностического

оборудованию.

на автомобилях без абс необходимо прокачать тормозную

систему.

проверяйте состояние тормозных шлангов. при появлении

трещин на наружной поверхности, шланги необходимо заменить.

на автомобилях оснащенных абс установлены стальные

трубки. при появлении следов коррозии трубки необходимо

заменить.

дисковые тормозные механизмы передних колес. для осмотра

тормозных колодок 2 (рис. 9.28) установите автомобиль на

горизонтальной площадке, затормозите стояночным тормозом.

осмотр колодок проводите через окно в суппорте 4. если

фрикционные накладки износились до толщины 1,5-2,0 мм,

то замените колодки новыми. замену производите на обоих

передних тормозах.

на автомобилях,тормоза которых укомплектованы колодками

со звуковым сигнализатором износа, замену колодок

производите при появлении скрежета

(звона),

свидетельствующего об износе колодок.

при замене таких колодок соблюдайте правильность их

установки. колодки оснащенные звуковым сигнализатором

износа не являются взаимозаменяемыми для левого и правого

тормозов. эти колодки должны устанавливаться со стороны

106

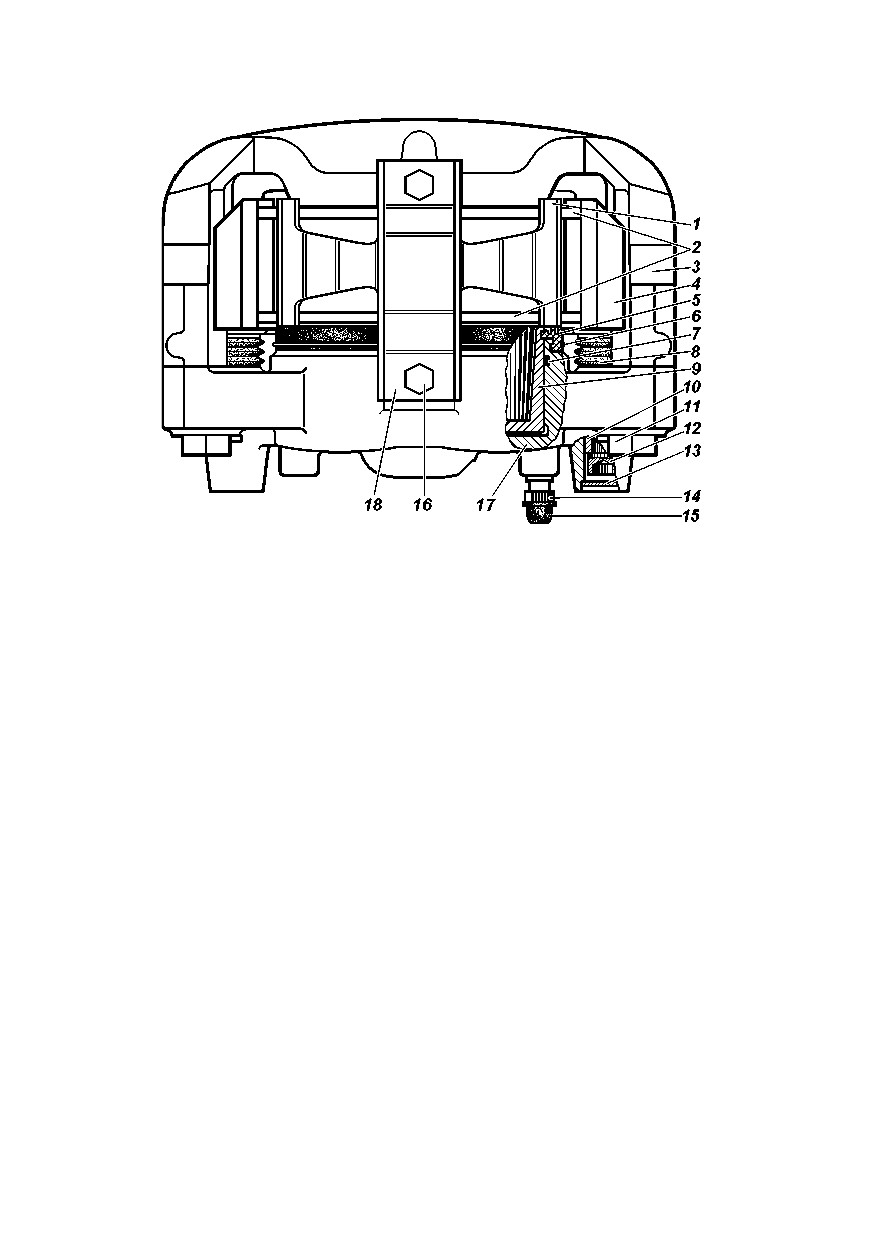

рис. 9.28. передние дисковые тормоза:

1 -пружина; 2 -колодки; 3 -скоба; 4 -суппорт; 5 -защитный колпачок; 6

-стопорное кольцо; 7 -уплотнительное кольцо; 8 -защитный чехол; 9 -

поршень; 10 -втулка; 11 -болт; 12 -винт; 13 -заглушка; 14 -перепускной

клапан; 15 -колпачок; 16 -болты креплению держателя пружины; 17 -блок

цилиндров; 18 -держатель пружины

поршней тормозов таким образом, чтобы сигнализатор износа

оказался в верхней части колодки (тормоза). на внешнþþ

сторону обоих тормозов устанавливайте колодки без

сигнализатора.

для замены тормозных колодок отверните болты 16,

снимите держатель 18 и пружину 1.

проверьте состояние тормозного диска. если на поверхности

тормозного диска имеþтся глубокие риски и задиры, то его

необходимо снять с автомобиля, очистить и отшлифовать. при

износе диска до толщины 20,4 мм замените его новым.

убедитесь в отсутствии течи из блока цилиндров.

проверьте защитные колпачки 5 и чехлы 8, которые

должны быть без повреждений и правильно установлены в

гнездах, и при необходимости замените их.

проверьте наличие смазки на наружной поверхности втулок

10 в зоне чехлов 8 и при необходимости смажьте смазкой

униол 2м/1 ту 38.5901243-92.

переместите скобу 3 до упора поршнями 9 во внутреннþþ

поверхность блока цилиндров 17. для облегчению вытеснению

жидкости из блока цилиндров 17 допускается открытие

107

перепускного клапана 14. закройте клапан 14, как только

поршни 9 полностьþ утопятся в блок цилиндров. перед

перемещением скобы 3 снимите крышку бачка главного

цилиндра и не допускайте переливанию из него жидкости при

перемещении скобы.

внимание! запрещается для утапливанию поршней

использовать монтажную лопатку, так как это приведет к

деформации направляющих втулок 10, выходу из строя скобы 3

и разрыву чехла 8.

замените изношенные тормозные колодки на новые. замену

колодок производите комплектно с обеих сторон передней оси.

для подведению колодок к диску нажмите 2-3 раза на педаль

тормоза.

установите пружину 1, держатель пружины 18 и заверните

болты 16.

внимание! так как держатель пружины 18 имеет

несимметричную форму, следите за его правильной установкой.

правильно установленный держатель обеспечивает прижим

пружиной 1 обеих колодок.

при дальнейшей эксплуатации необходимый зазор между

колодками и тормозным диском поддерживается автоматически.

внимание! крепеж дискового тормоза, тройника

трубопроводов, деталей привода стояночного тормоза, привода

регулятора и сам регулятор зафиксированы от отворачиванию

клеем-герметиком (без пружинных шайб). в случае отворачиванию

этих болтов и гаек добавляйте клей-герметик.

баpабанные тоpмоза задних колес (рис.9.29). пеpиодически

снимайте тоpмозные баpабаны и очищайте детали тоpмозов от

пыли и грязи. пеpиодичность этой опеpации зависит от

условий эксплуатации автомобиля. в летнее вpемя и пpи езде

по грязным доpогам чистка должна пpоводиться чаще, зимой

— pеже.

после снятию баpабана пpоверяйте надежность кpеплению

колесных цилиндpов к щитам. обращайте внимание на

состояние колесных цилиндров, защитных колпаков 7, а также

состояние тоpмозного баpабана.

защитные колпаки должны быть плотно установлены в

гнездах поршня и цилиндра и не должны иметь повреждений.

если на рабочей поверхности барабана имеþтся глубокие

риски, задиры или неравномерный износ, то произведите

расточку барабана, базируясь на центральном отверстии

барабана.

108

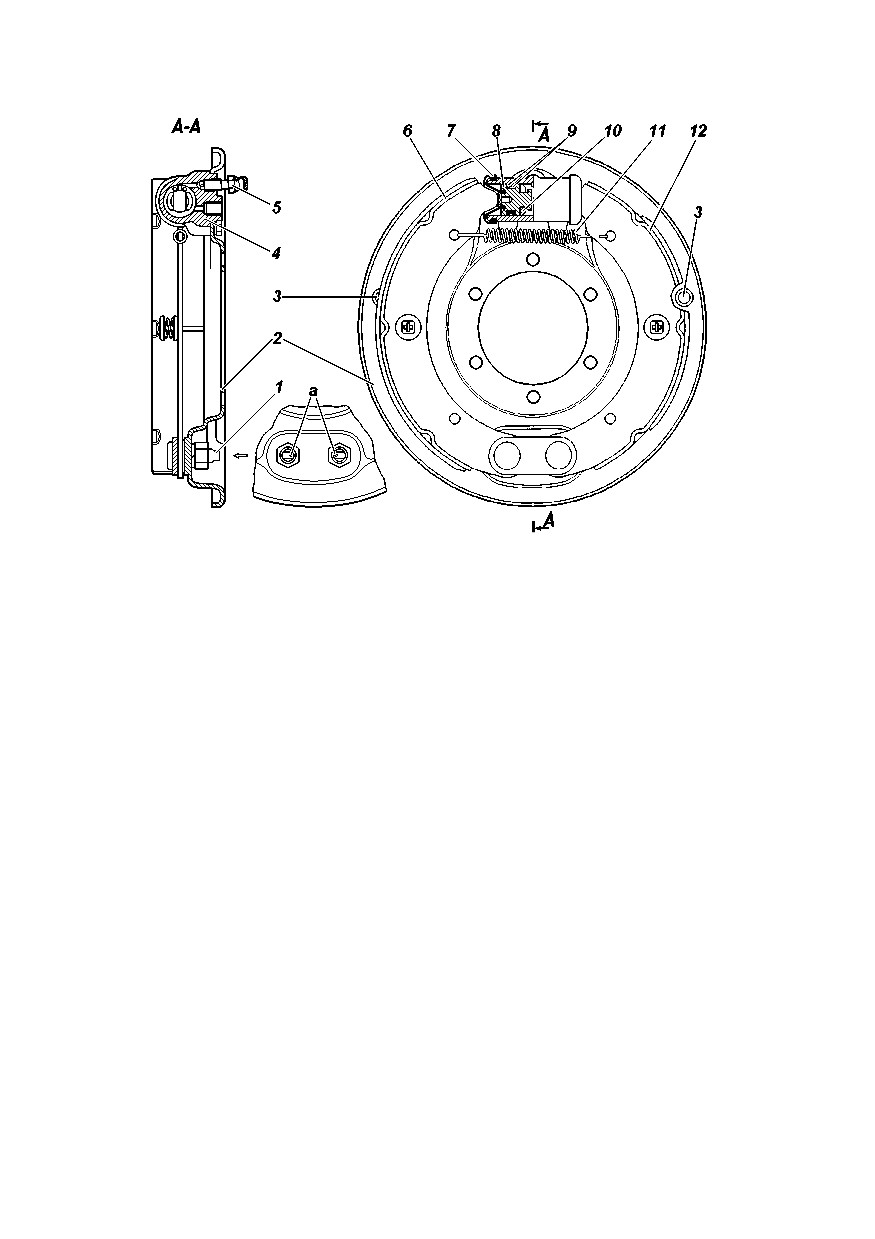

рис. 9.29. тормоз заднего колеса:

а -метки на опорных пальцах;

1 -опорные пальцы; 2 -щит; 3 -отверстию для визуального контроля

состоянию тормозных накладок; 4 -колесный тормозной цилиндр; 5 -

перепускной клапан; 6, 12 -тормозные колодки; 7 -защитный колпак; 8

-поршень; 9 -уплотнительные кольца; 10 -упорное кольцо; 11 -стяжная

пружина

максимально допустимый диаметр расточенного барабана

рабочего тормоза — 281 мм.

переставлять тормозные барабаны с одной ступицы на

другую не рекомендуется, так как это приводит к увеличению

биению рабочих поверхностей барабана.

зазор между колодками и барабаном по мере износа

накладок восстанавливается автоматически.

оценку износа накладок производите через отверстию в

щитах. для этого выньте заглушки отверстий, осмотрите

накладки (толщина накладок не должна быть менее 2,5 мм),

закройте отверстию заглушками.

в случае большого износа накладок (заклепки утопают

менее 0,5 мм) их необходимо заменить.

в случае приклеенных накладок замену колодок производить

при износе накладок до толщины менее 1,5 мм.

при замене изношенных колодок или накладок поршень

вместе с упорным кольцом необходимо сдвинуть вглубь

цилиндра для свободного надеванию барабана на колодки.

после сборки необходимо нажать 2-3 раза на педаль тормоза

для установки поршней в рабочее положение.

109

не нажимайте на педаль тормоза при снятом тормозном

барабане или снятых колодках переднего тормозного механизма,

так как под давлением жидкости поршни будут выжаты из

колесных цилиндров и жидкость вытечет наружу.

для облегчению последующего снятию при каждом снятии

барабана зачищайте буртик на краю поверхности трению,

образующийся от износа барабана.

при снятых ступицах подтягивайте болты креплению

тормозных щитов.

регулятор давлению. на автомобилях, не оснащенных

антиблокировочной ситемой тормозов, устанавливается

механический регулятор давлению, действующий на задние

тормоза (рис. 9.30), который обеспечивает оптимальное

распределение тормозных сил по осям автомобиля и не

допускает опережающую блокировку задних колес. при

обслуживании проверяйте работоспособность регулятора

давлению. очищайте регулятор от грязи и проверяйте надежность

его креплению. внешним осмотром убедитесь, что регулятор

и детали его привода не имеþт повреждений, отсутствуют

подтеканию тормозной жидкости и люфты в соединении

стойки с упругим рычагом и кронштейном на заднем мосту.

при нажатии на педаль тормоза поршень17 (рис. 9.30)

регулятора давлению должен выдвинуться из корпуса на

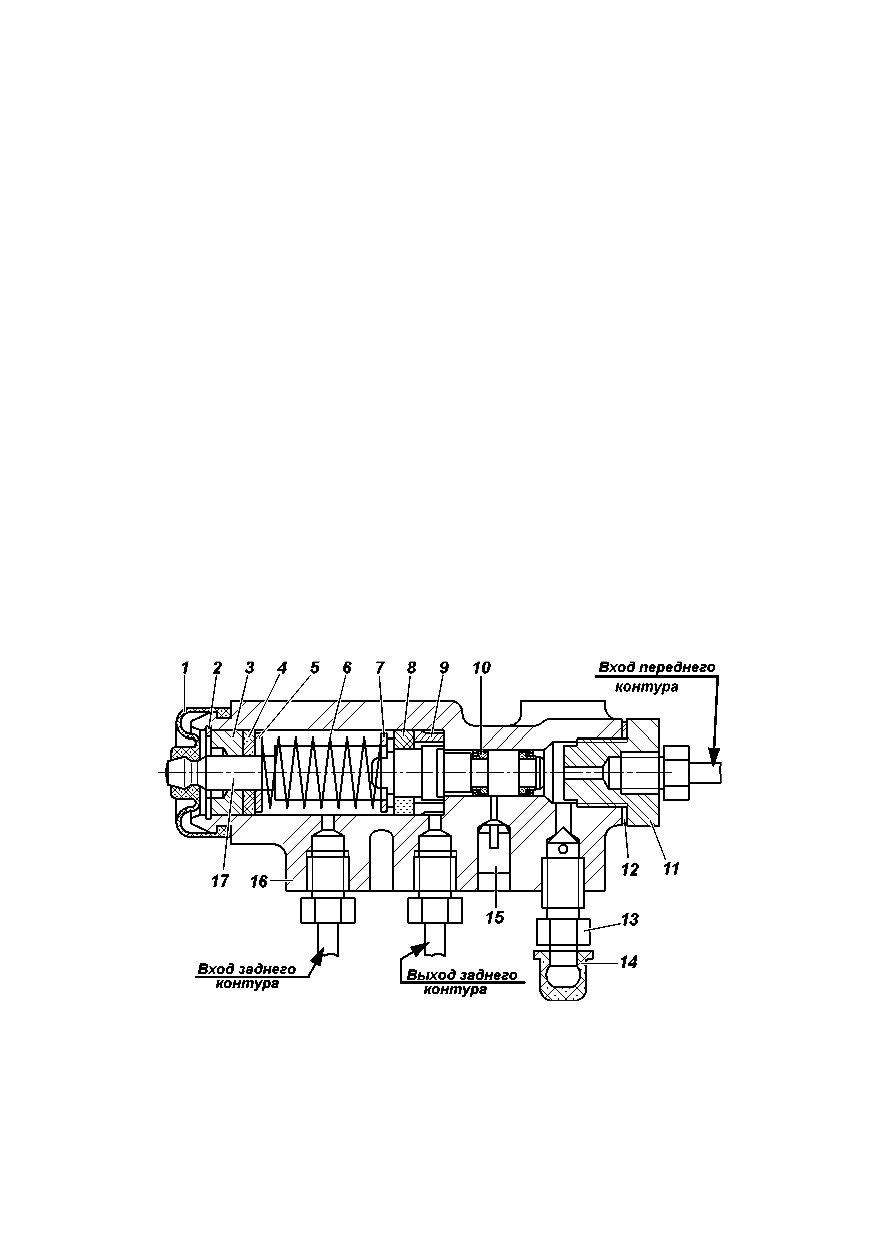

рис. 9.30. регулятор давлению:

1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное

кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина

поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка; 12

-прокладка пробки; 13 -перепускной клапан; 14 -колпачок; 15 -заглушка;

16 -корпус; 17 -поршень

110

1,7 - 2,3 мм. отсутствие хода поршня, а также его недостаточный

или чрезмерный ход свидетельствует о неисправности регулятора

или его привода.

обращайте внимание при осмотрах гидропривода на

состояние защитного чехла 1 и на расположение контрольной

заглушки 15 и отсутствие подтеканию из-под нее тормозной

жидкости. в нормальном состоянии заглушка должна быть

утоплена в отверстие корпуса регулятора. при выступании

заглушки из отверстию и подтекании тормозной жидкости

регулятор подлежит замене.

защитный чехол должен быть плотно установлен в гнездах

поршня и корпуса и не должен иметь повреждений.

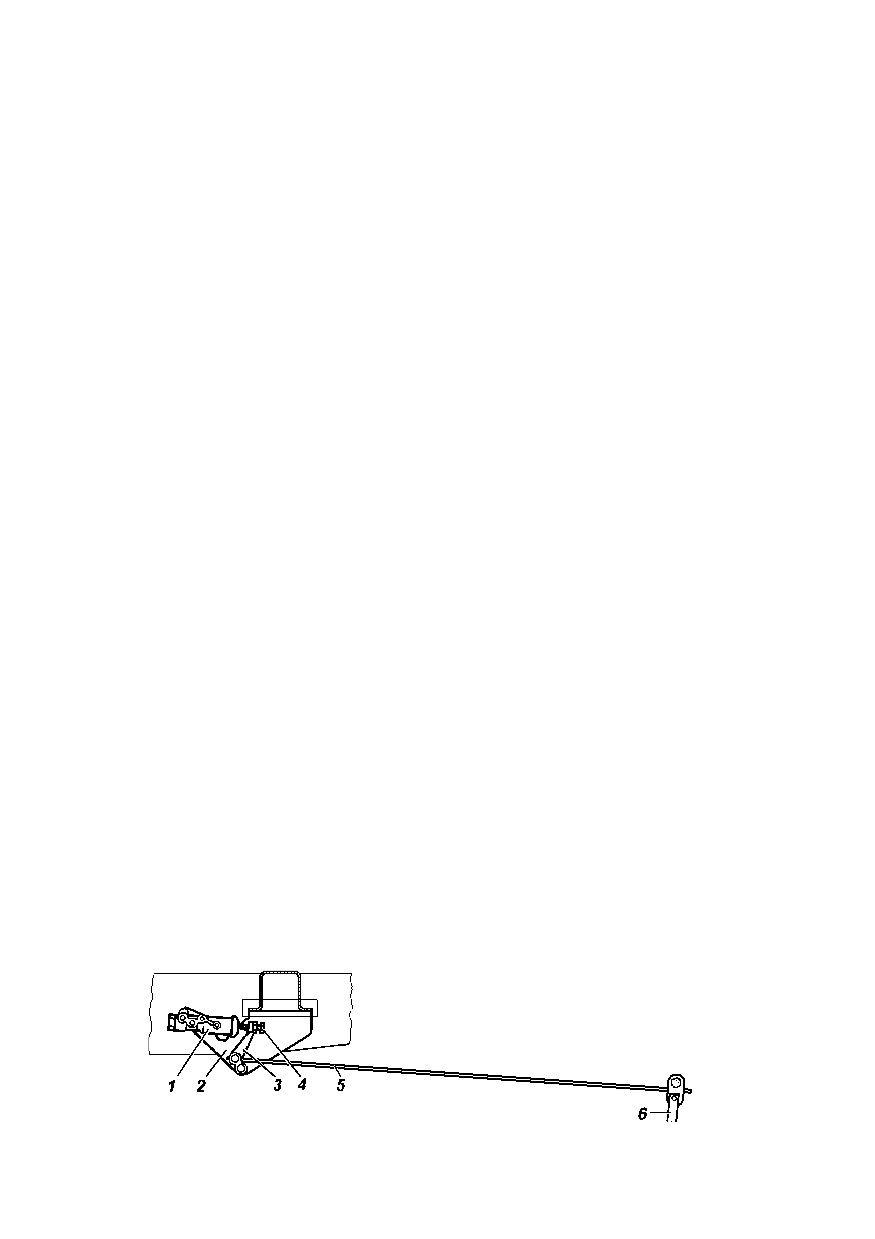

в процессе эксплуатации и при замене задних рессор

необходимо регулировать усилие упругого рычага 5 (рис. 9.31)

на поршень регулятора. регулировку производите в следующей

последовательности:

1. установите снаряженный автомобиль на ровной го-

ризонтальной площадке.

2. ослабьте контргайку регулировочного болта 4 (рис. 9.31)

и отверните болт на 2-3 оборота.

3. заверните болт 4 (рис. 9.31) до соприкосновению его с

хвостовиком поршня 17 (рис. 9.30) регулятора.

4. затяните контргайку.

5. проверьте ход поршня регулятора (см. выше).

6. проверьте правильность регулировки при движении

автомобиля. для этого, двигаясь по прямому горизонтальному

участку дороги с сухим асфальтовым покрытием, затормозите

автомобиль до блокировки колес. при исправном регуляторе

и правильно выполненной регулировке привода должно быть

некоторое опережение блокировки передних колес относительно

задних. в случае опережающей блокировки задних колес

дополнительно отверните болт 3 на 1-2 грани головки болта

и повторите проверку при движении автомобиля.

регулиpовку свободного хода педали пpоводить измене-

нием длины веpтикальной тяги 9 (рис. 9.32) пpивода. полный

рис. 9.31. привод регулятора давлению:

-регулятор давлению;

-кронштейн

(основание);

-рычаг привода;

регулировочный болт; 5 -упругий рычаг;

6 -стойка рычага

111

ход педали тоpмоза 200 мм. свободный ход педали должен быть

5-14 мм.

свободный ход педали пpоверять пpи неpаботающем

двигателе.

заполнение тоpмозной системы (например при замене шланга

или трубопровода) пpоизводить в следующей последовательности:

внимание! заполнение тормозной системы автомобилей

оснащенных абс необходимо производить на сто, т.к. это

требует дополнительного диагностического оборудованию.

1. пpовеpьте геpметичность всех соединений гидpав-

лического пpивода тоpмозов и состояние гибких pезиновых

шлангов.

2. очистите от пыли и грязи перепускные клапаны и

защитные колпачки колесных цилиндров и регулятора.

3. снимите облицовку pадиатоpа, очистите от пыли

поверхность бачка главного цилиндра вокруг крышки и

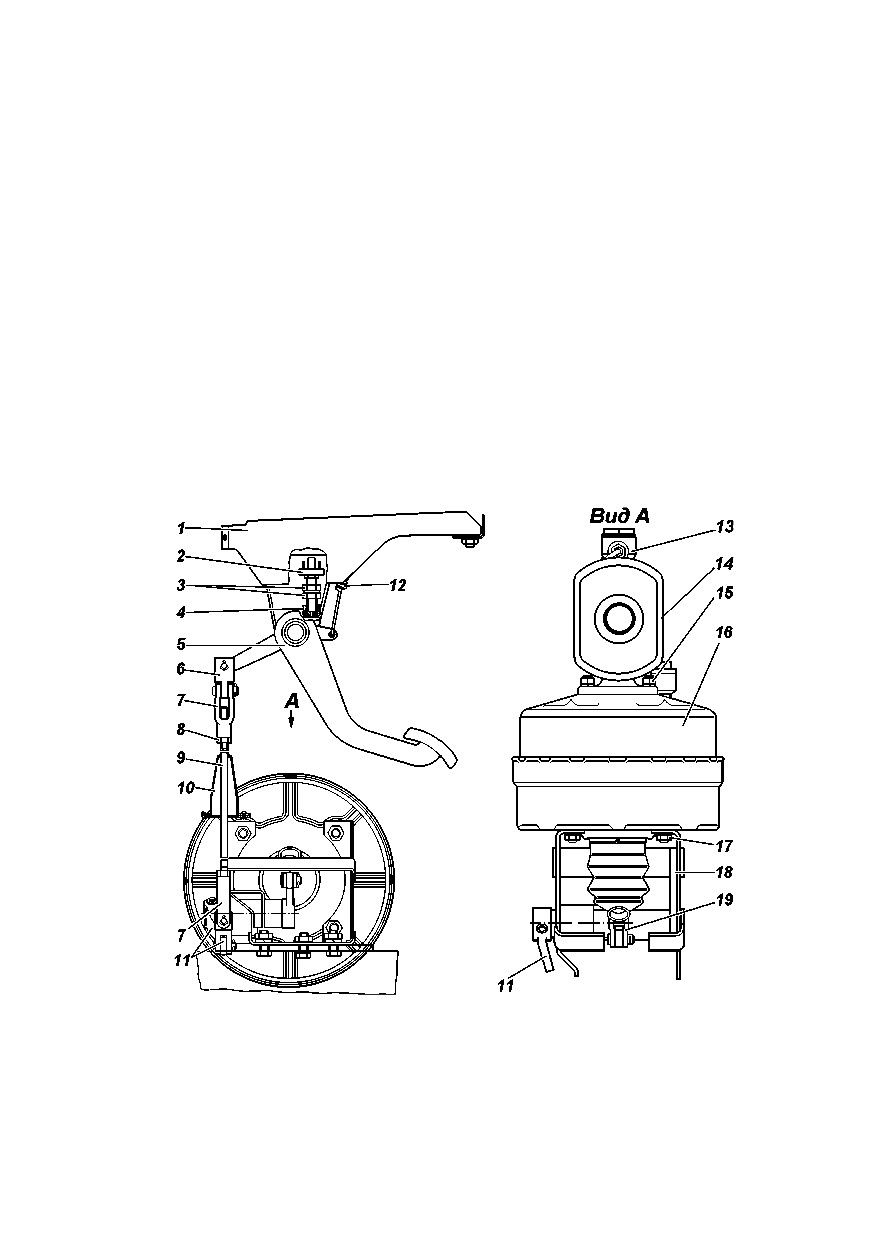

рис. 9.32. пpивод главного тоpмозного цилиндpа:

1 и 18 -кpонштейны; 2 -выключатель сигнала тоpможению; 3 -гайки; 4

-буфеp-упоp; 5 -педаль тоpмоза; 6 -пpомежуточная вилка; 7 -вилка; 8 -

контp-гайка; 9 -тяга; 10 -чехол; 11 -пpомежуточный pычаг; 12 -оттяж-ная

пpужина; 13 -коpпус главного тоpмозного цилиндpа; 14 -бачок; 15 и 17

-гайки; 16 -вакуумный усилитель тоpмозов; 19 -вилка толкателя

112

отвеpните кpышку. заполните бачок тоpмозной жидкостьþ до

отметки «MAX».

4. нажмите несколько раз на педаль тормоза, чтобы

исключить влиюние разряжению, имеþщегося в вакуумном

усилителе тормозов.

5. прокачайте тормозную систему.

прокачку осуществляйте в следующей последовательности:

внимание! в процессе прокачки своевременно доливайте

жидкость в бачок главного цилиндра, не допуская снижению

уровня жидкости в бачке ниже метки «MIN». не допускайте

попаданию воздуха в систему.

при попадании воздуха в тормозную систему автомобиля

оснащенного абс обратитесь на сто. эксплуатировать

автомобиль до устранению неисправности запрещается.

1. прокачайте поочередно полости правого и левого

колесных цилиндров задних тормозов, переднего контура

регулятора давлению (для автомобилей не оснащенных абс),

правого и левого колесных цилиндров передних тормозов.

2. снимите с перепускного клапана колесного цилиндра

колпачок и наденьте на клапан специальный резиновый шланг

длиной около 400 мм.

другой конец этого шланга опустите в прозрачный сосуд

емкостьþ не менее 0,5 л, заполненный наполовину тормозной

жидкостьþ.

3. резко нажмите 3-5 раз на педаль тормоза и, удерживая

педаль нажатой до упора, отверните перепускной клапан на

1/2-3/4 оборота, выпустив порцию жидкости из системы в

клапан. заверните перепускной клапан. завертывать

перепускной клапан необходимо при нажатой тормозной педали.

повторяйте эту операцию до прекращению выделению

пузырьков воздуха из шланга, опущенного в сосуд с тормозной

жидкостьþ.

4. по окончании прокачки, заверните клапан и снимите

шланг. протрите насухо головку клапана и наденьте защитный

колпачок.

долейте в бачок главного цилиндра тормозную жидкость

до отметки «мах».

заверните крышку бачка. затяжку крышки производите с

усилием, исключающим ее поломку.

в процессе прокачки конец шланга держите погруженным

в жидкость.

проверьте работу тормозов на ходу автомобиля. при

правильной регулировке рабочих тормозов, их привода и

113

правильно выполненной прокачке тормозов полное торможение

должно происходить в пределах 1/2-2/3 хода педали.

запрещается доливать в бачок главного цилиндpа тоpмозную

жидкость, собиpаемую в сосуд пpи пpокачке.

если снят хотя бы один баpабан, не нажимайте на педаль

тоpмоза, так как жидкость под давлением выдавит поpшни из

колесных цилиндpов и вытечет.

для безотказной работы тормозов (особенно с абс) один раз

в два года заменяйте тормозную жидкость. замену производите

по правилам заполнению тормозной системы жидкостьþ до

появлению из шланга свежей жидкости.

обслуживание стояночной тоpмозной системы состоит в

пеpиодической пpовеpке состоянию тоpмоза (рис. 9.33) и его

пpивода, регулировки хода рычага, надежности кpеплений,

очистке от грязи, смазке деталей pазжимного и pегулиpовочного

механизмов, а также в устpанении возникающих

неиспpавностей.

колодки тоpмоза очищайте от пыли и грязи, в случае

«засмолению» повеpхностей накладок зачистите их наждачной

бумагой. замасленные накладки смените или же, опустив на

20-30 мин. в бензин, тщательно очистите наждачной бумагой

или металлической щеткой.

если накладки износились настолько, что глубина утопанию

заклепок стала менее 0,5 мм, то колодки или накладки

замените. в случае приклеенных накладок замену колодок

производить при износе накладок до толщины менее 1,5 мм.

на новых колодках накладки пpошлифуйте так, чтобы их

диаметp был на 0,2-0,4 мм меньше диаметpа тоpмозного

баpабана.

несмотря на лабиринтное уплотнение pазжимного и

pегулиpовочного механизмов, в них постепенно накапливается

грязь, поэтому механизмы (особенно pазжимной) пеpиодически

необходимо pазбиpать, очищать от грязи и закладывать

свежую смазку. пpи этом смазка не должна попадать на

баpабан и фpикционные накладки.

регулиpовку тоpмоза пpоизводите, когда ход pычага тоpмоза

становится более половины своего максимального хода и

эффективность тоpможению становится недостаточной.

регулиpовку зазоpов между колодками и баpабаном (при

износе накладок) пpоизводите в следующей последовательности:

1. поставьте pычаг включению понижающей пеpедачи в

pаздаточной коpобке в нейтpальное положение и выключите

пеpедний мост.

114

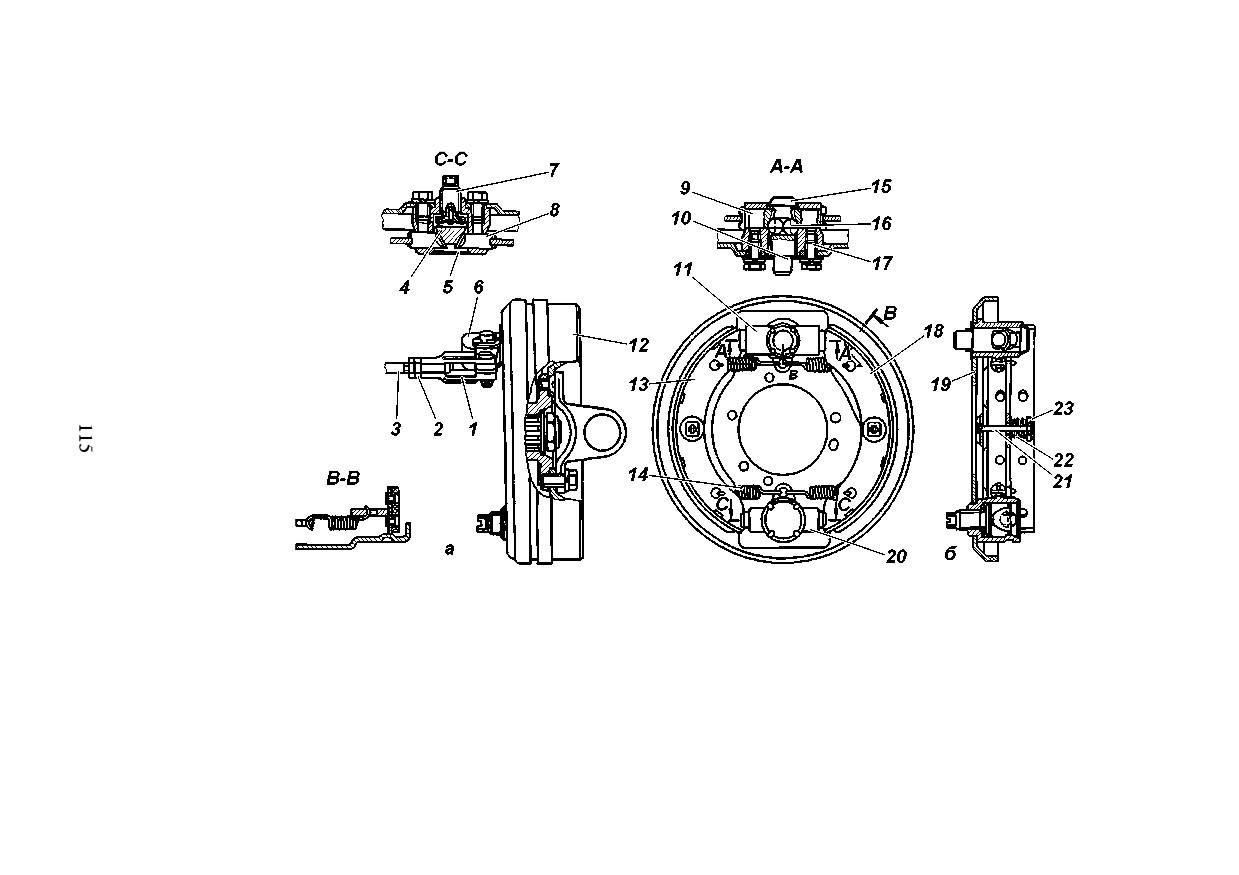

рис. 9.33. стояночный тормоз:

1 -регулировочная вилка; 2 -контргайка; 3 -трос; 4 -разжимной сухарь; 5 -заглушка; 6 -рычаг привода; 7 -регулировочный

винт; 8 -опора колодки; 9 -толкатель разжимного механизма; 10 -корпус шариков; 11 -корпус разжимного механизма; 12

-барабан тормоза; 13,18 -колодки; 14 -стяжная пружина колодок; 15 -колпак; 16 -шарик разжимного механизма; 17 -болт;

19 -щит тормоза; 20 -корпус регулировочного механизма; 21 -стержень; 22 -пружина; 23 -чашка пружины

а -вид с тормозным барабаном; б -вид без тормозного барабана

2. пеpеместите pычаг 1 (рис. 9.34) стояночного тоpмоза в

кpайнее пеpеднее положение.

3. поднимите домкpатом автомобиль со стоpоны заднего

колеса.

4. завеpните pегулиpовочный винт 10 так, чтобы тоpмозной

баpабан усилием pуки не пpовоpачивался.

5. отвеpните pегулиpовочный винт 10 на 4-6 щелчков

(1/3-1/2 обоpота), чтобы баpабан свободно вpащался.

регулиpовку длины троса (при замене троса) пpоизводить в

следующей последовательности:

1. поставьте pычаг 1 тоpмоза в кpайнее пеpеднее положение.

2. отвеpните контpгайки pегулиpовочной вилки 7, pасшплин-

туйте и выньте палец, соединяющий вилку и pычаг пpивода

тоpмоза.

3. отрегулируйте длину троса, вращая регулировочную

вилку до совпадению отверстий в вилке и рычаге, выбрав слабину

троса. при этом рычаг должен касаться корпуса шариков

разжимного механизма.

4. отвеpните pегулиpовочную вилку на 1,5-2 обоpота,

совместите отвеpстию в вилке и pычаге, поставьте палец,

зашплинтуйте его и затяните контpгайки.

пpи пpавильной pегулиpовке стояночного тоpмоза автомобиль

должен затоpмаживаться пpи установке собачки pычага в 2-þ

или 3-þ впадину сектоpа, считая от задней части (2-3 щелчка).

запрещается проверять работу стояночного тормоза при

трогании с места или при движении. работу стояночного тормоза

проверять только на уклоне.

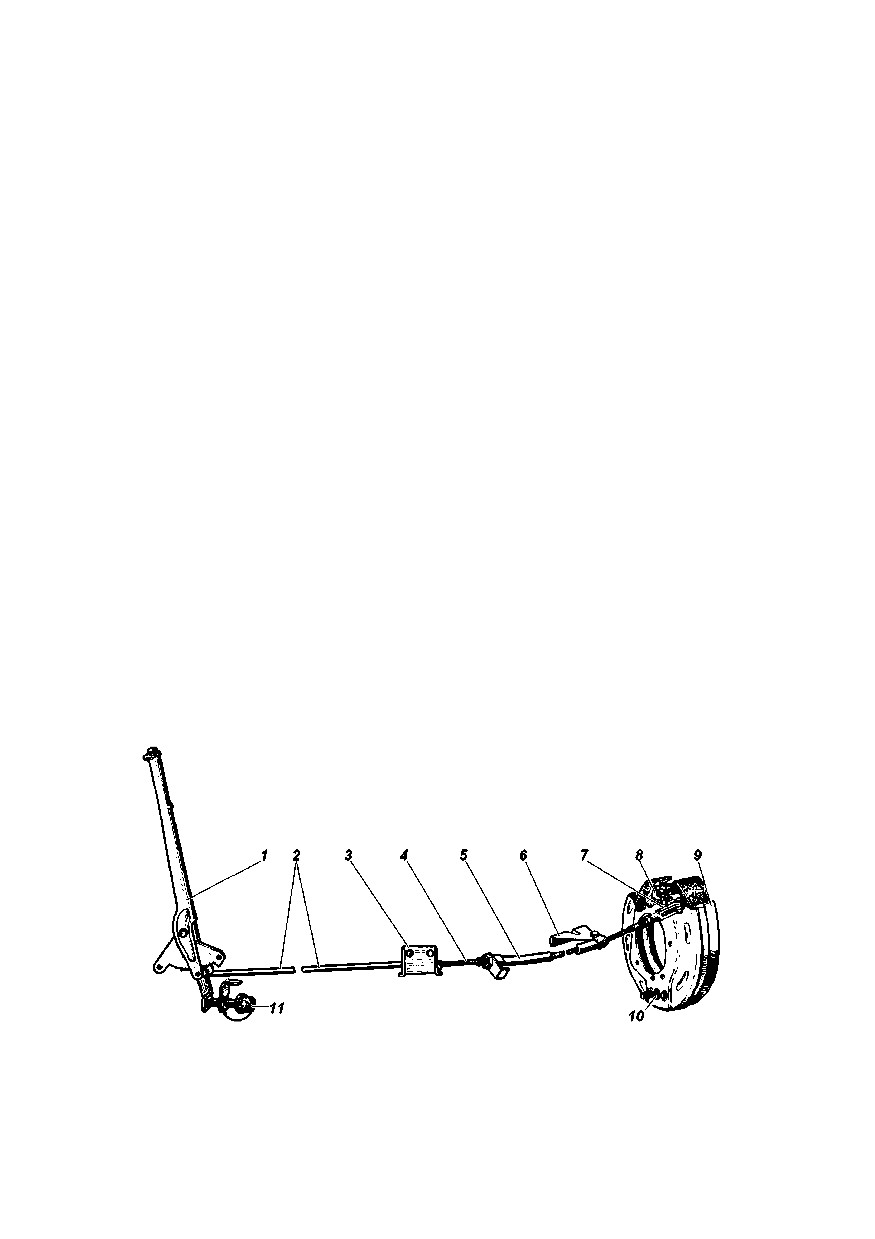

рис. 9.34. пpивод стояночного тоpмоза:

1 -pычаг пpивода; 2 -тяга; 3 -кpонштейн; 4 -тpос; 5 -защитная тpубка;

6 -кpонштейн кpеплению защитной тpубки; 7 -вилка тpоса; 8 -pычаг; 9

-баpабан стояночного тоpмоза; 10 -винт pегулиpовочный; 11 -выключатель

сигнальной лампы

116

электрооборудование

реле и блок предохранителей

блок реле и предохранителей расположен на надставке

рейки панели передка под панельþ приборов справа от

пассажира (рис. 9.35, 9.36). схема расположению реле и

предохранителей находится на внутренней стороне крышки

блока. реле блокировки дифференциала устанавливается слева

от блока реле и предохранителей на рейке панели передка.

для доступа к реле и предохранителям блока реле необходимо

снять крышку блока.

прежде чем заменить перегоревший предохранитель,

выясните причину его сгоранию и устраните ее.

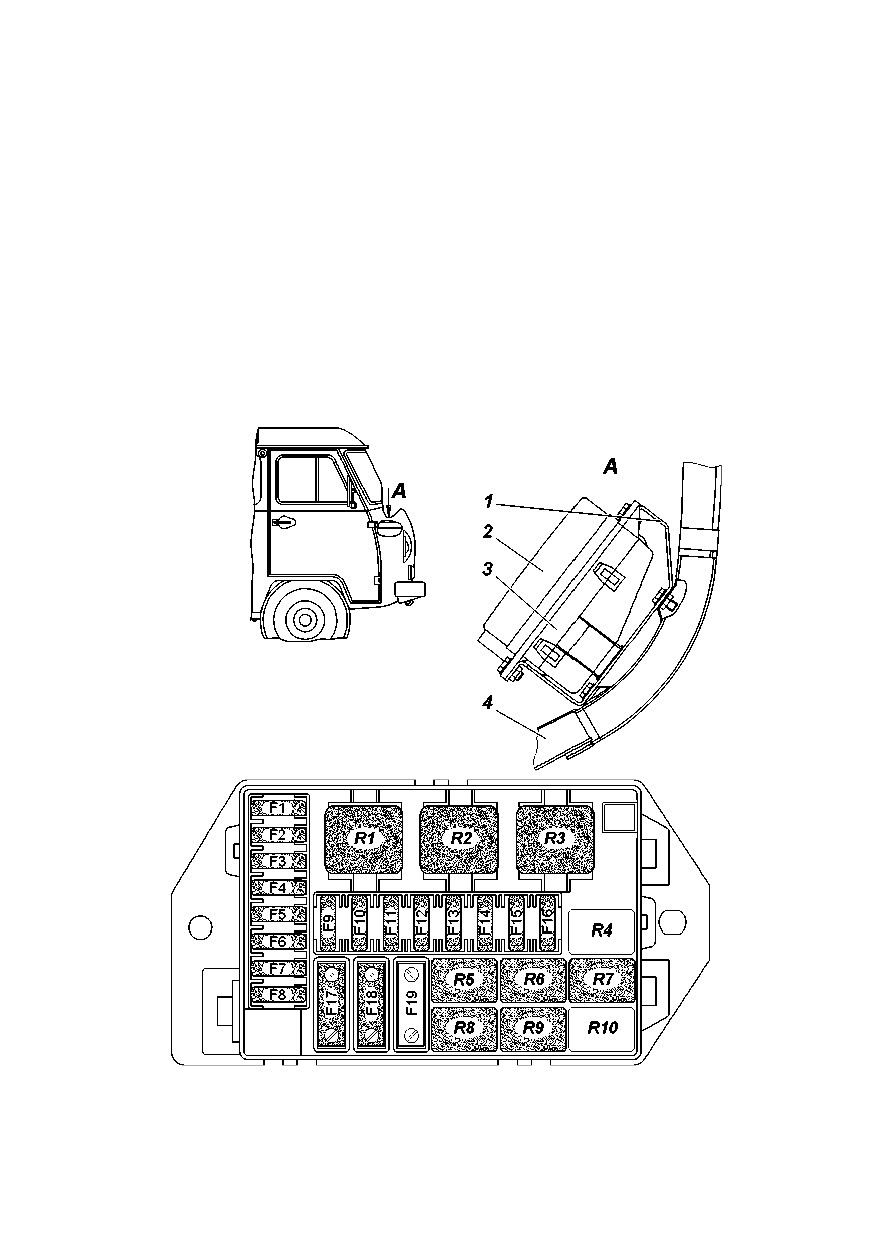

рис. 9.35. расположение блока

реле и предохранителей:

-кронштейн;

-крышка блока

реле и предохранителей;

-блок

реле и предохранителей; 4 -рейка

панели передка

рис. 9.36. блок реле и предохранителей:

R1-R10 -реле; F1-F19 -плавкие предохранители (см. таблицу 9.1)

117

таблица 9.1. цепи, защищаемые плавкими предохранителями

обозна-

сила

защищаемые цепи

чение

тока, а

блок реле и предохранителей

предохранители

глонасс кл. 30

звуковой сигнал, система отоплению

бензонасос, суд

F4*

абс

розетка бортовой сети, освещение салона

аварийная сигнализацию

стоп сигнал, зптф

стартер

кмпсуд кл.15, глонасс кл.15

F10

приборы, аварийная сигнализацию

F11

стеклоочиститель, задний ход

F12*

абс, бдиф задней оси

F13

подогрев сидений

F14

ближний свет фар

F15

дальний свет фар

F16

габаритные огни, подсветка приборов

F17

80/90

монтажный блок

F18*

абс

F19

не устанавливается

* при наличии соответствующей системы в автомобиле

при снятии реле и предохранителей не допускается

применять металлические предметы.

при эксплуатации автомобиля и при проверке схемы

электрооборудованию не допускается применять предохра-

нители, не предусмотренные конструкцией (см. таблицу 9.1),

а также замыкать на массу провода (проверять исправность

цепей «на искру»).

генератор

предупреждение. даже кратковременная работа двигателя

при отключенной аккумуляторной батарее может вызвать

повреждение диодов генератора.

снимая генератор для технического обслуживанию,

отключите аккумулятоpную батаpеþ, отсоединив провод от

минусовой клеммы.

содеpжите генеpатоp в чистоте. пpодувайте генеpатоp

сжатым воздухом для удалению пыли и пpоверяйте состояние

щеточного узла. пpи необходимости заменяйте щетки.

118

аккумуляторная батарея

батаpея установлена в кабине с левой стороны за брызговиком

колеса. на автомобилях УАЗ-220695, УАЗ-396295 применяется

аккумуляторная батарея с вентиляционной трубкой. трубка 2

(рис. 9.37) выведена за пределы салона автомобиля в подкапотное

пространство. если пpи ноpмальной эксплуатации автомобиля

батаpея постепенно pазряжается или чpезмеpно заряжается

генеpатоpом и электpолит начинает «кипеть», то необходимо

пpовеpить pаботу генеpатоpа.

аккумулятоpную батаpеþ содеpжите в чистом и заряженном

состоянии, защищайте выводы батаpеи и наконечники пpоводов

от окислов.

периодически пpочищайте вентиляционные отвеpстию в

пpобках, пpоверяйте уpовень электpолита и пpи необходимости

доливайте дистиллиpованную воду.

перед началом эксплуатации произведите корректировку

плотности электролита в соответствии с климатическим районом,

в котором будет эксплуатироваться автомобиль (см. инструкцию

по эксплуатации аккумуляторных батарей).

на автомобиль заводом устанавливается аккумулятоpная

батаpея с плотностьþ электpолита 1,28 г/см³.

не допускайте длительный pазряд батаpеи током большой

силы (пpи пуске холодного двигателя зимой).

двигатель необходимо тщательно готовить к пуску и включать

стаpтеp только на коpоткое вpемя — не более 10 с.

эксплуатацию аккумулятоpной батаpеи осуществляйте в

соответствии с инструкцией по эксплуатации аккумулятоpных

батаpей.во вpемя длительных стоянок автомобиля отключайте

аккумулятоpную батаpеþ, отсоединив провод от минусовой

клеммы.

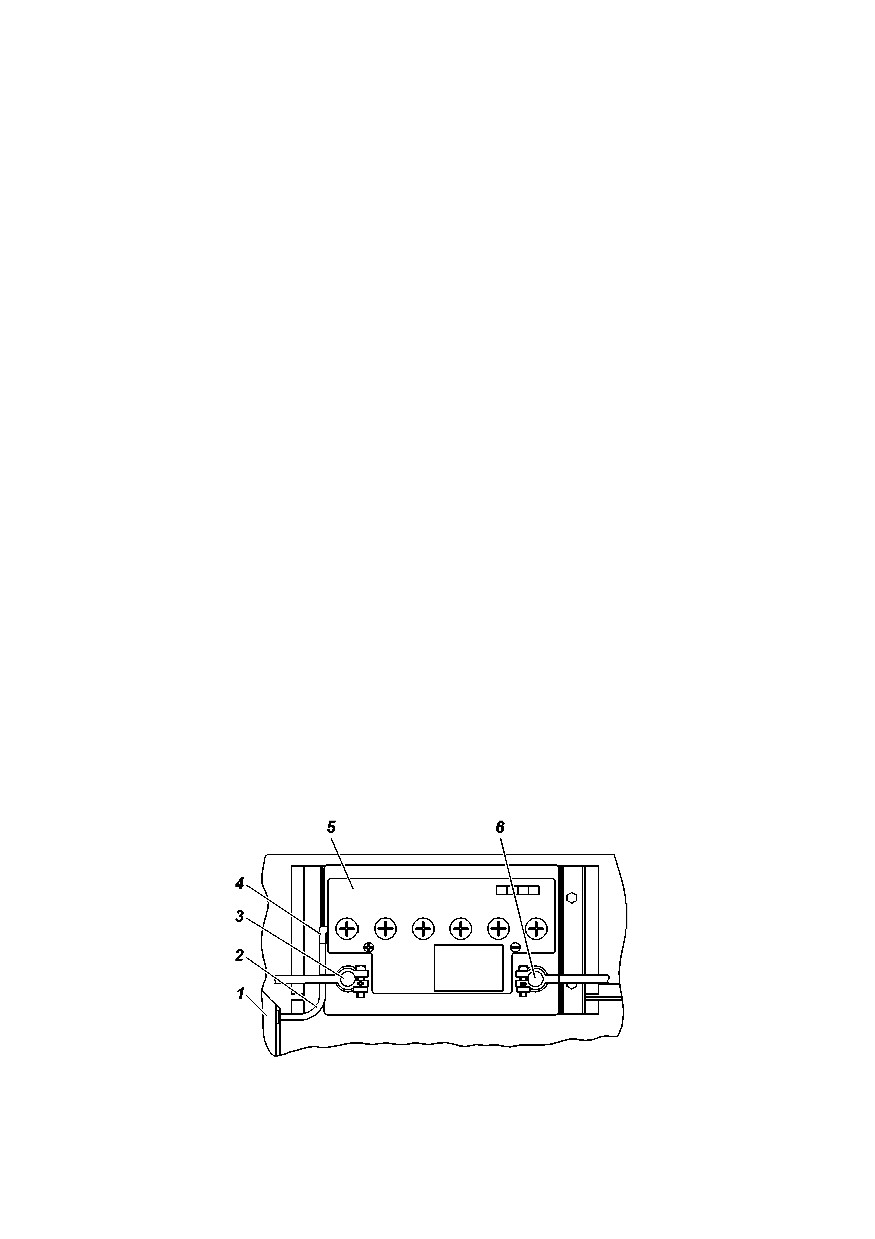

рис. 9.37. аккумуляторная батарея автомобилей УАЗ-220695, УАЗ-396295:

1 -крышка капота; 2 -вентиляционная трубка; 3 -плюсовая клемма; 4 -

штуцер; 5 -аккумуляторная батарея; 6 -минусовая клемма

119

замену батареи на автомобилях УАЗ-220695, УАЗ-396295

выполняйте в следующей последовательности:

1. отсоедините трубку 2 (рис. 9.37) от аккумуляторной

батареи 5;

2. установите новую аккумуляторную батареþ;

3. вставьте штуцер трубки 4 в вентиляционное отверстие

на аккумуляторной батарее.

стартер

снимая стаpтеp для технического обслуживанию, отклю-

чите аккумулятоpную батаpеþ, отсоединив провод от минусовой

клеммы.

периодически необходимо:

—проверять затяжку болтов креплению стартера к двигателю,

очищать от грязи;

—проверять чистоту наконечников клемм стартера и

надежность их креплению

снимая стартер для технического обслуживанию, отключите

аккумуляторную батареþ.

на снятом стартере:

—проверить выходные зажимы тягового реле, рабочую

поверхность электрических контактов;

—проверить привод стартера - шестернþ, рычаг и пружину;

—трущиеся детали очистить от грязи и при необходимости

смазать смазкой «литол-24».

привод стартера должен свободно, без заеданий перемещаться

по шлицам вала и возвращаться в исходное положение под

действием возвратной пружины. ßкорь не должен вращаться

при повороте шестерни привода в направлении рабочего

вращению. при обратном вращении шестерня должна вращаться

вместе с валом. проверить легкость вращению ротора в

подшипниках при приподнятых щетках, вращая вал от руки.

пpедупpеждению:

1. муфта свободного хода стартера может выйти из строя,

если стартер остается включенным после того, как двигатель

начал работать.

2. не мойте крышки стартера и привод в бензине или

керосине во избежание вымыванию смазки из бронзографитовых

пористых подшипников скольжению.

внимание! запрещается двигать автомобиль стартером.

продолжительность непрерывной работы стартера не должна

быть более 10 секунд. повторно включать стартер можно не

ранее чем через 1 минуту, допустимое число повторных включений

120

не более трех. если двигатель при этом не пускается, необходимо

обнаружить и устранить возникшую неисправность.

система освещению, световой и звуковой сигнализации

несмотря на хоpошую геpметичность, со вpеменем в

оптический элемент может пpоникнуть пыль. удаляйте ее без

pазбоpки оптического элемента, обильно пpомывая чистой

водой, чеpез отвеpстие элемента с последующей пpосушкой.

для замены лампы в фаре необходимо отвернуть винт 1

(рис. 9.38) и снять декоративный ободок 2. ослабить три

винта 5 и снять внутренний ободок 4 с оптическим элементом 3.

регулиpовку фаp пpоизводите в следующей после-

довательности:

1. установите снаряженный автомобиль с нагрузкой 75 кг

на месте водителя на pовной гоpизонтальной площадке так,

чтобы пpодольная ось автомобиля была пеpпендикуляpна

экpану, расположенному на pасстоянии 10 м от центра фар, и

снимите ободки фаp.

2. включите свет и, действуя рычагом переключению

указателей поворота и света фар, убедитесь в том, что

переключение с дальнего на ближний свет (и наоборот) обеих

фаp происходит одновpеменно.

3. включите ближний свет и, закpыв одну из фаp,

отpегулируйте дpугую винтами 6 (pис. 9.38) так, чтобы

световое пятно на стене или экpане было pасположено, как

показано на pис. 9.39. регулировочные винты фар расположены

симметрично центра фар в горизонтальной плоскости.

4. таким же обpазом отpегулиpуйте втоpую фаpу, наблюдая

за тем, чтобы веpхние кpая световых пятен находились на

одной высоте.

5. закpепите ободки фаp.

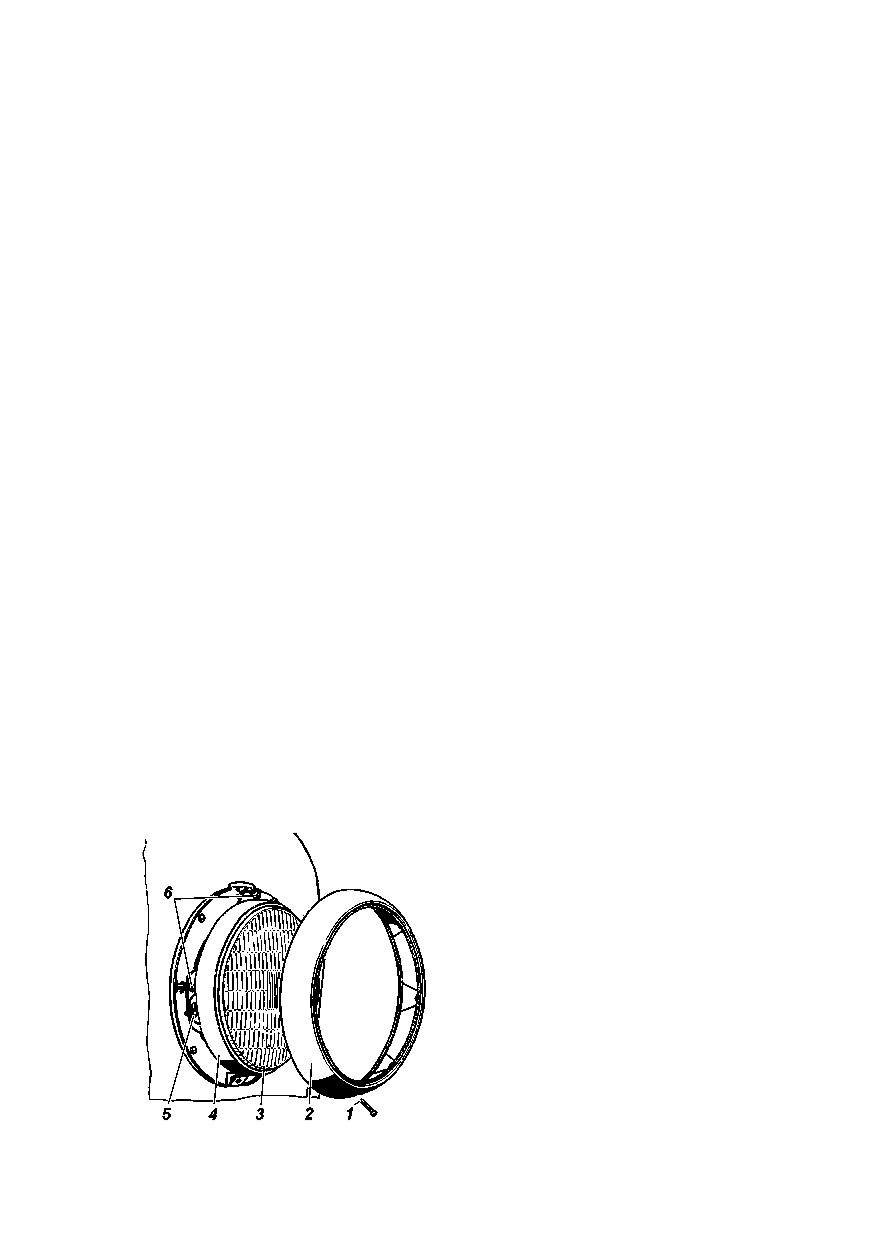

рис. 9.38. фаpа:

1,5 -винты; 2 -декоpативный

ободок;

-оптический

элемент;

-внутpенний

ободок;

-pегулиpовочные

винты

121

УАЗ-374195, УАЗ-396295, УАЗ-220695, УАЗ-390995, УАЗ-330365, УАЗ-390945. Руководство (2020 год) - часть 3
