ДИЗЕЛЬНЫЕ НАСОСНЫЕ АГРЕГАТЫ типа ДНА. Электрические схемы











Приложение Ж

(справочное)

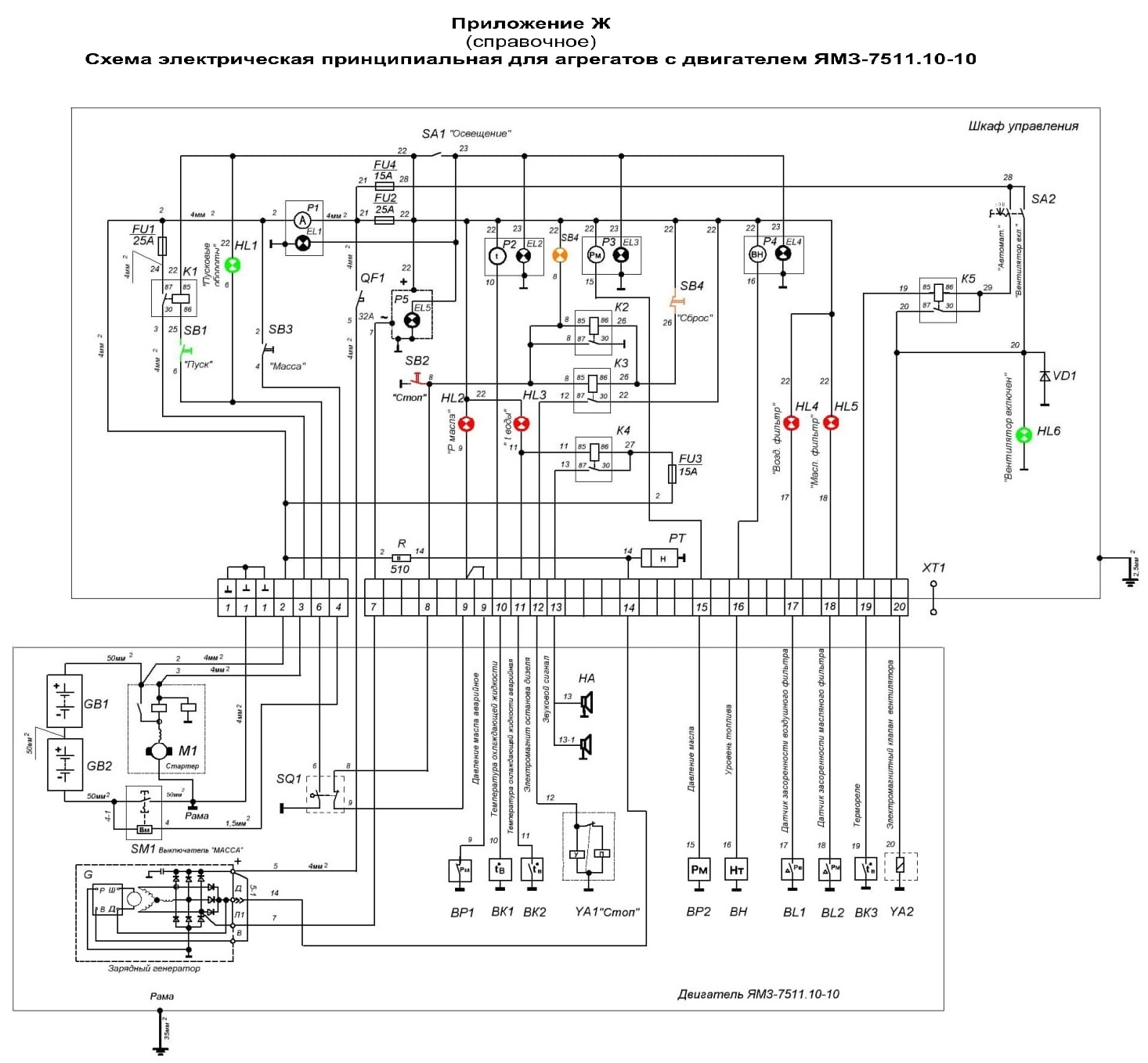

Схема электрическая принципиальная для агрегатов с двигателем ЯМЗ-7511.10-10

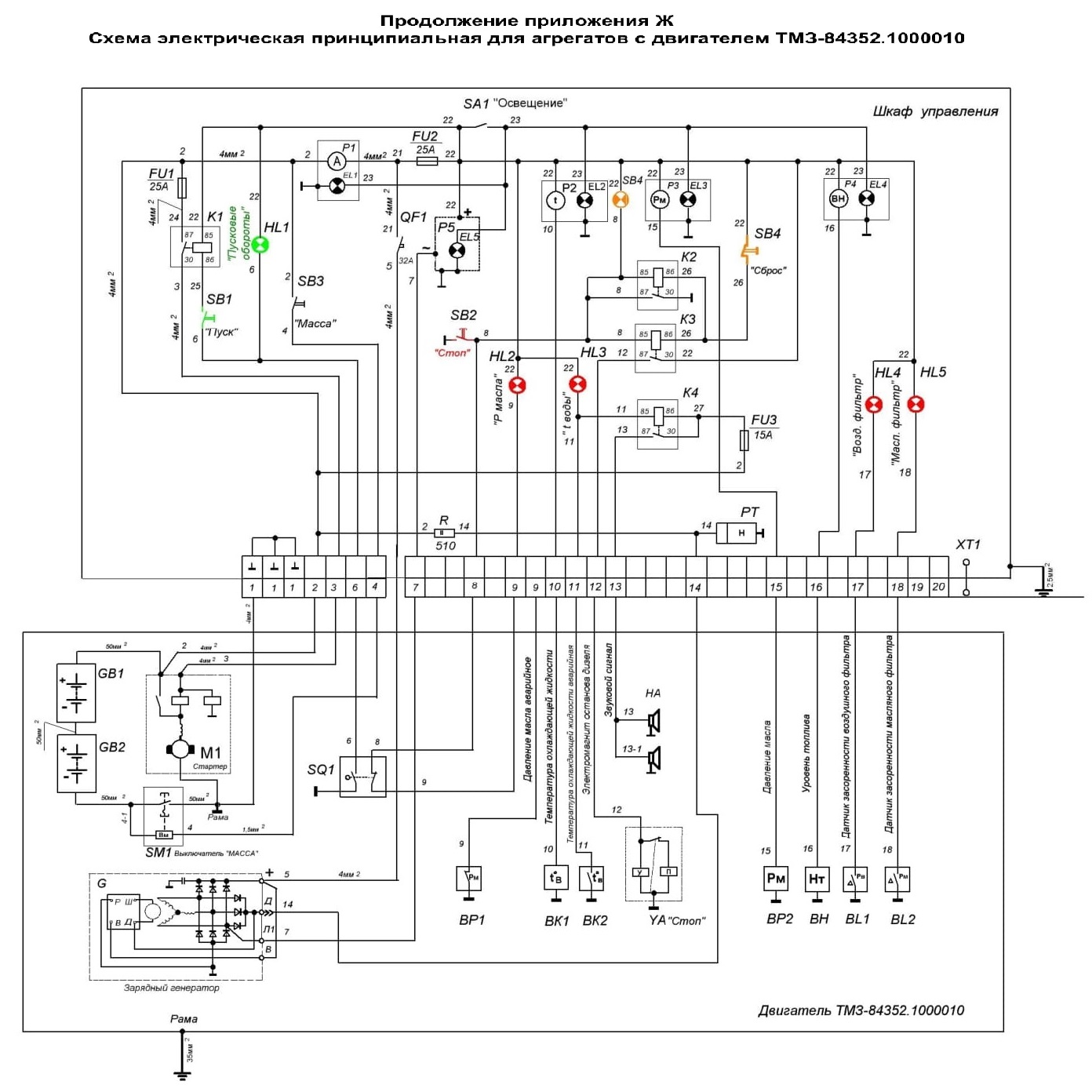

Продолжение приложения Ж Схема электрическая принципиальная для агрегатов с двигателем TM3-84352.1000010

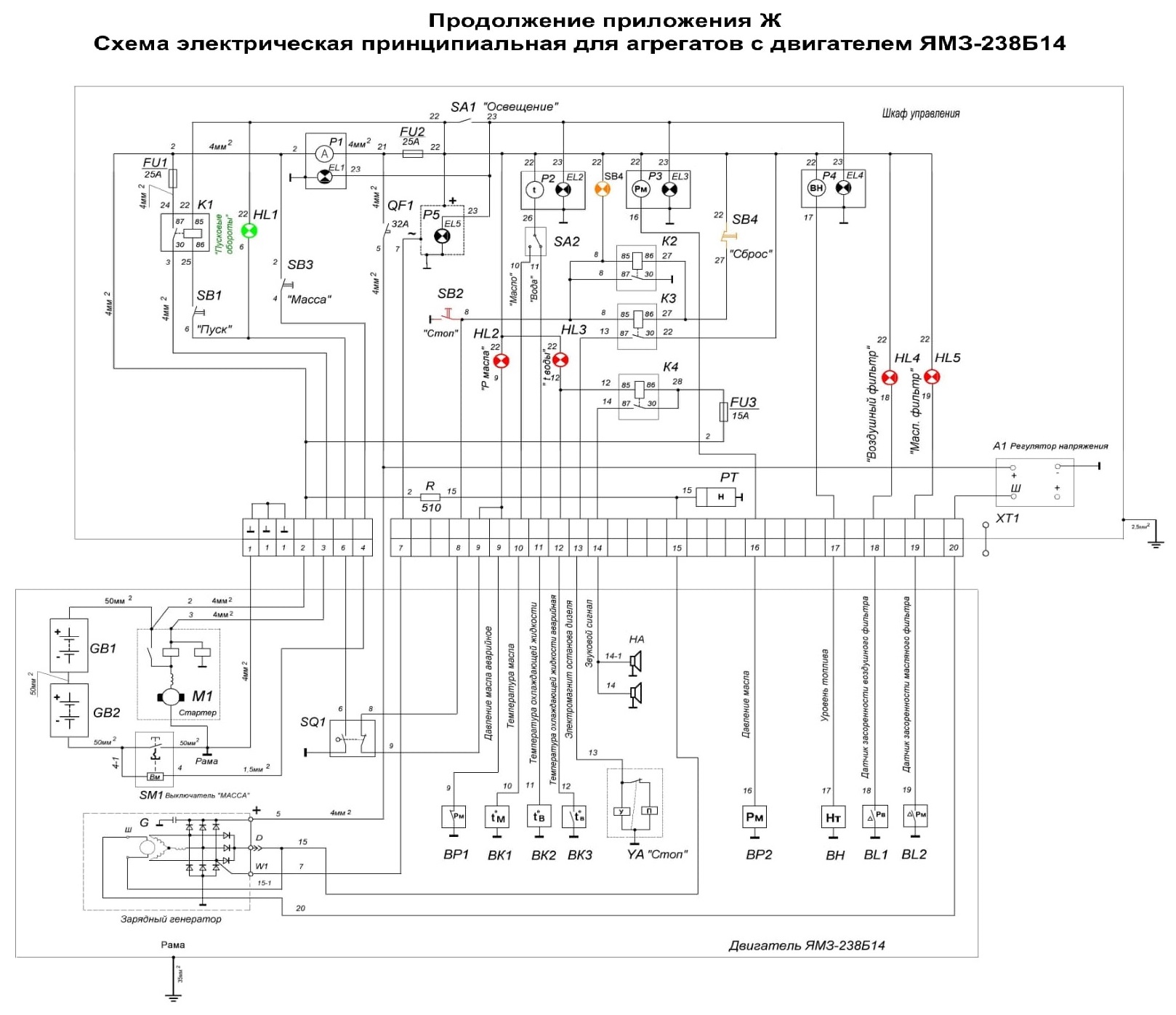

Продолжение приложения Ж Схема электрическая принципиальная для агрегатов с двигателем ЯМЗ-238Б14

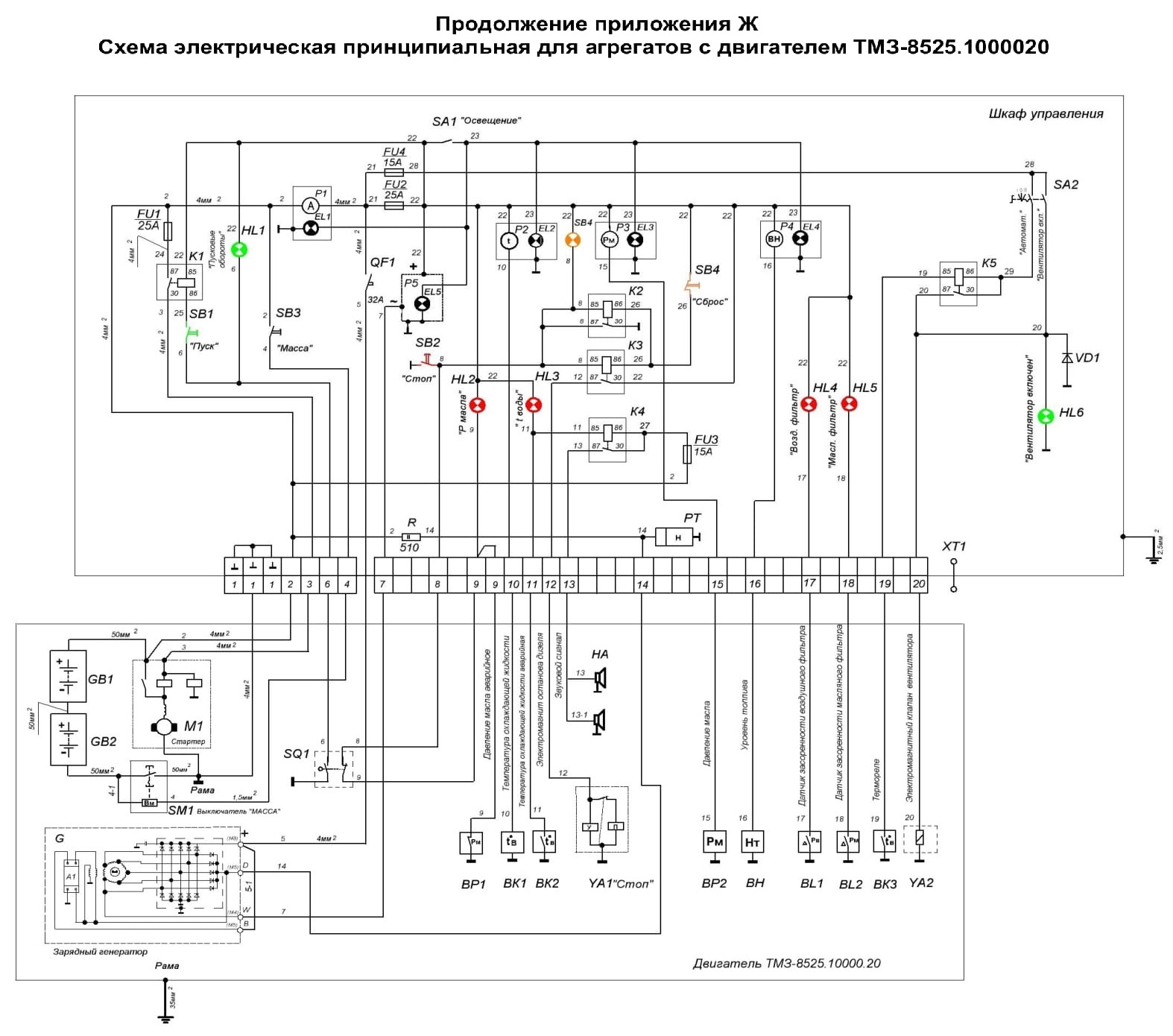

Продолжение приложения Ж Схема электрическая принципиальная для агрегатов с двигателем ТМЗ-8525.1000020

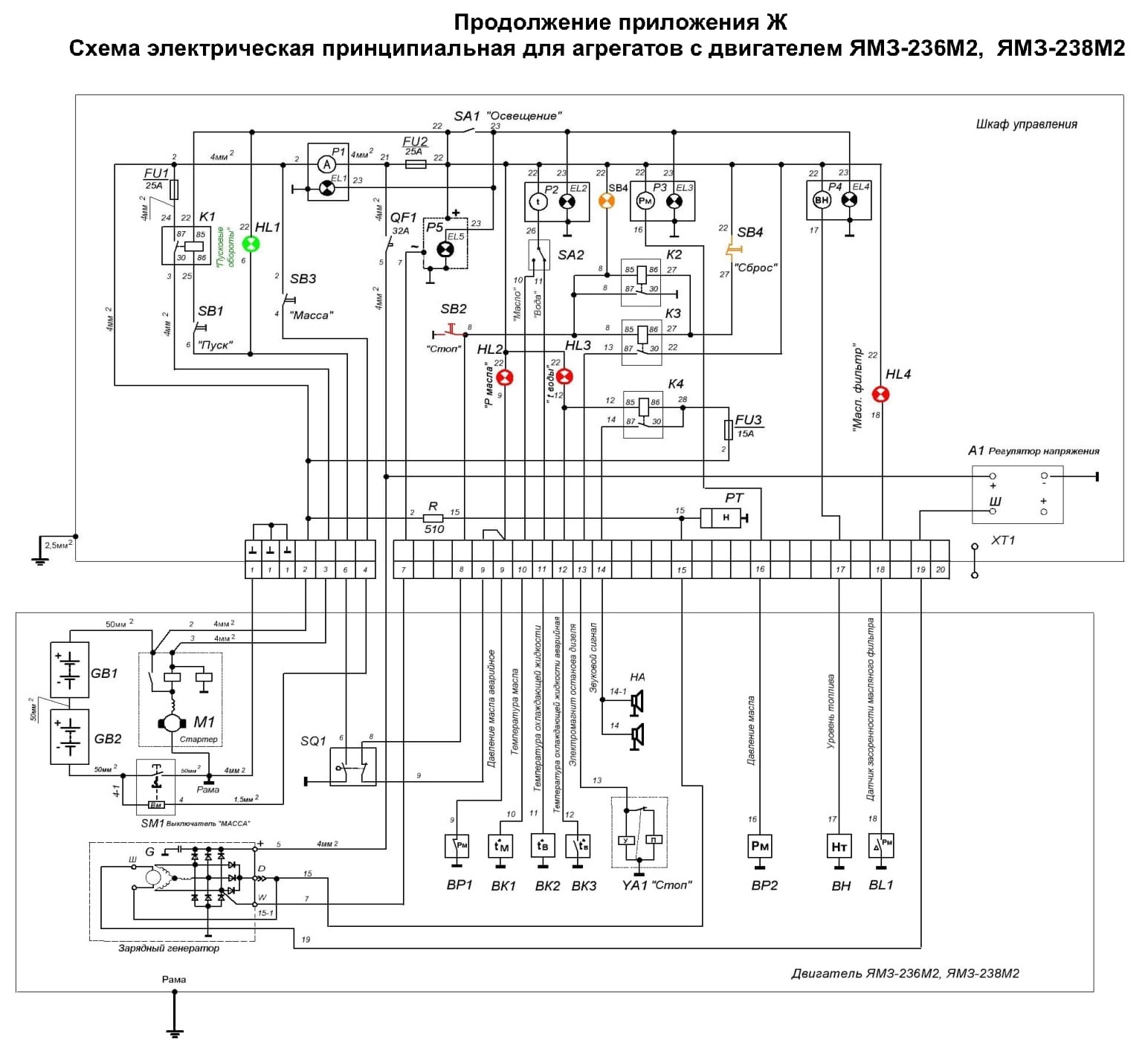

Продолжение приложения Ж Схема электрическая принципиальная для агрегатов с двигателем ЯМЗ-236М2, ЯМЗ-238М2

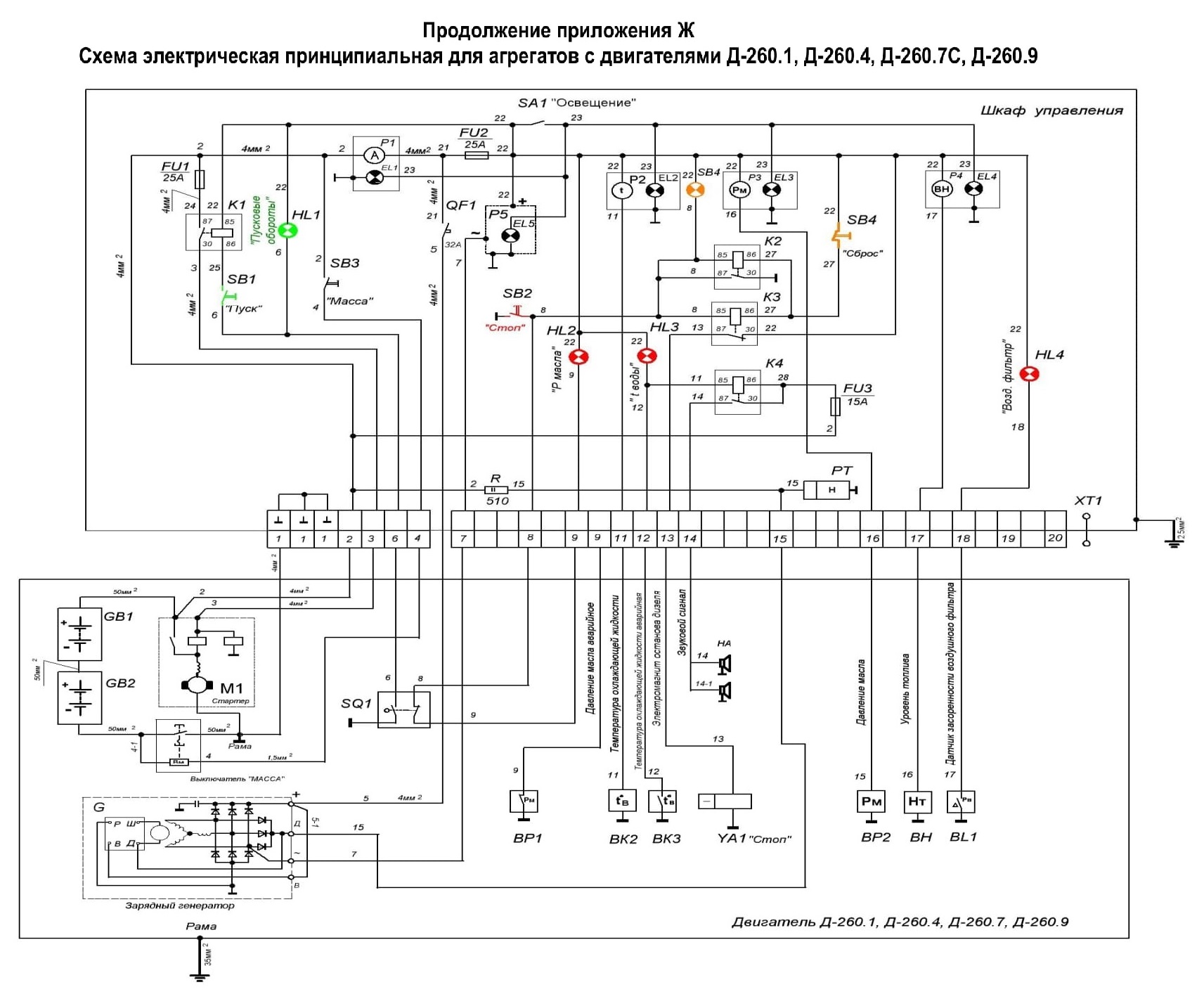

Продолжение приложения Ж Схема электрическая принципиальная для агрегатов с двигателями Д-260.1, Д-260.4, Д-260.7С, Д-260.9
