Все газопроводы, входящие в газораспределительную сеть, условно разделяются на магистральные (транзитные) л распределительные. Магистральные газопроводы предназначены для передачи газа из одного района города в другой. Распределительные газопроводы служат для подачи газа непосредственно потребителям.

К внутреннему газооборудованию жилых домов и промышленных предприятии относятся внутридомовые н промышленные газопроводы, газовые приборы и установки для сжигания газа.

Газораспределительная сеть города может иметь газопроводы различного давления. В зависимости от этого могут быть следующие системы:

1) одноступенчатая система, при которой распределение газа и подача его потребителям осуществляется по газопроводам только одного давления;

2) двухступенчатая система, при которой подача газа в различные районы города осуществляется по газопроводам высокого или среднего давления, а распределение но потребителям — по газопроводам низкого давления;

3) трехступенчатая система, в которой используются газопроводы высокого, среднего и низкого давлений.

Газораспределительные сети могут быть кольпевыми или разветвленными (тупиковыми). Кольцевые сети обладают большей надежностью, но для них требуется и большее количество труб.

Система газоснабжения выбирается с учетом источников, объема и назначения газоснабжения, размера и планировки города, а также с учетом экономики.

Трассирование газораспределительных сетей и расстановка арматуры

Для прокладки городского газопровода необходимо иметь следующие исходные данные:

1) генеральную схему системы газоснабжения;

2) планы проездов с подземными сооружениями;

3) геолого-лигологический разрез на глубину 3 м пли отдельные колонки буровых скважин вдоль предполагаемой трассы;

4) данные о коррозионной активности грунтов на глубине заложения газопровода.

На стадии проектного задания определяются давления, расходы, диаметры газопроводов и т. д. На основании генеральной схемы (проектного задания) выполняется схема прокладки газопровода в масштабе 1 : 1000 или 1 : 2000. На схеме указывают проектируемые газопроводы, их диаметры, давления, ответвления от газопроводов и вводы к потребителям, а также отмечают устанавливаемые отключающие устройства.

На основании схемы прокладки газопровода разрабатывается чертеж трассы газопроводов, ответвлений от них и вводов.

Трассу газопровода наносят на кальку, снятую с планшетов съемки проезда. По трассе выбираются постоянные сооружения для привязки газопровода. Перед нанесением трассы газопровода на план производится ее обследование.

При выборе места положения газопровода учитываются характер проезда и застройки, число вводов, конструкция дорожного покрытия, наличие трамвайных путей и подземных сооружений, удобство эксплуатации газопровода и и др.

После трассировки газопровода составляют продольный профиль газопровода, на который наносят подземные сооружения, пересекаемые газопроводом, их отметки, а также отметки поверхности земли, колонки буровых скважин с характеристикой грунта, уровень грунтовых вод, характеристику коррозионности грунтов. На шкале профиля указывают длину газопровода, уклон, отметку верха трубы и глубину заложения.

Отключающие устройства на газопроводах высокого давления устанавливают в соответствии с конструктивной схемой системы газоснабжения города, на пересечении газопроводом железнодорожных путей и на переходах через реки, на ответвлениях к ГРП и потребителям газа, па вводах газопровода на территорию домовладения или предприятия.

На газопроводах низкого давления отключающую арматуру устанавливают в соответствии с конструктивной схемой для сетей низкого давления, на выходе от регуляторных пунктов, на распределительных газопроводах для отключения отдельных районов сети и на вводах к потребителям.

Сборники конденсата размещают на газопроводах влажного газа в пониженных точках профиля.

Для предохранения арматуры газопровода от повреждений на поверхности земли устанавливают ковер, имеющий люк, верхняя плоскость которого совпадает с покровом улицы.

Прокладка газопроводов. Глубина заложения сетей

На территории городов и других населенных пунктов газопроводы прокладываются в грунте. Надземная прокладка допускается на переходах через реки, овраги и на территориях промышленных предприятий.

Пересечения железных дорог, трамвайных путей и шоссейных дорог осуществляются под углом 90°. Прокладку газопроводов по проездам рекомендуется предусматривать в технической зоне пли в полосе зеленых насаждений.

Расстояния по горизонтали между подземными газопроводами и другими сооружениями и подземными коммуникациями не должны быть меньше величин, указанных в табл. 8.4.

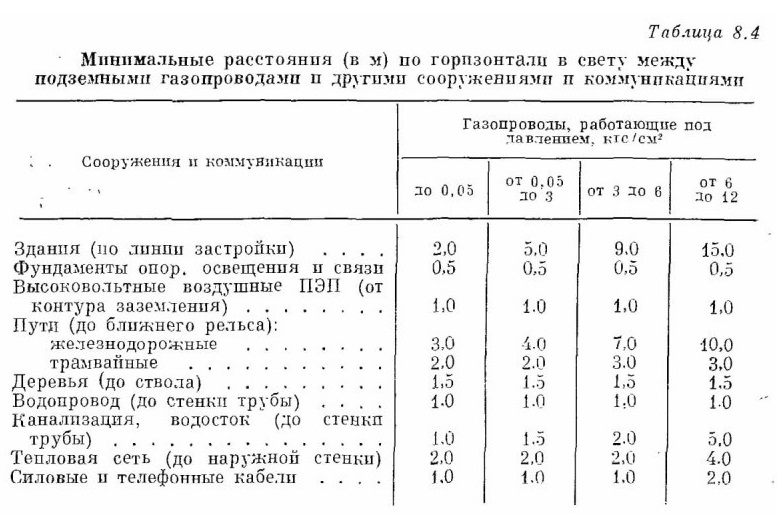

Таблица 8.4 Минимальные расстояния (в м) по горизонтали в свету между подземными газопроводами п другими сооружениями и коммуникациями

При укладке нескольких газопроводов в одной траншее расстояние между ними должно быть не менее 0.4 м для труб диаметром до 300 мм и не менее 0.5 м для труб диаметром более 300 мм.

Расстояние по вертикали между подземным газопроводом и водопроводом, теплопроводом, водостоком, канализацией и т. п. па пересечениях должно быть не менее 0,15 м. а между газопроводом и электрическим или телефонным кабелем не менее 0.5 м.

Глубина заложения газопровода при транспорте осушенного газа должна быть не менее 0.8 м от верха трубы. Таким образом, газопровод можно прокладывать в зоне промерзания грунта.

В местах, где отсутствует движение транспорта, глубина заложения может быть снижена до 0.6 м.

При транспорте влажного газа необходимо предусматривать уклон газопровода не менее 0.002.
