5. РАСЧЕТ ПОДОГРЕВА НЕФТЕПРОДУКТА В ЕМКОСТЯХ НЕФТЕБАЗ (1973 год)

5. РАСЧЕТ ПОДОГРЕВА НЕФТЕПРОДУКТА В ЕМКОСТЯХ НЕФТЕБАЗ (1973 год)

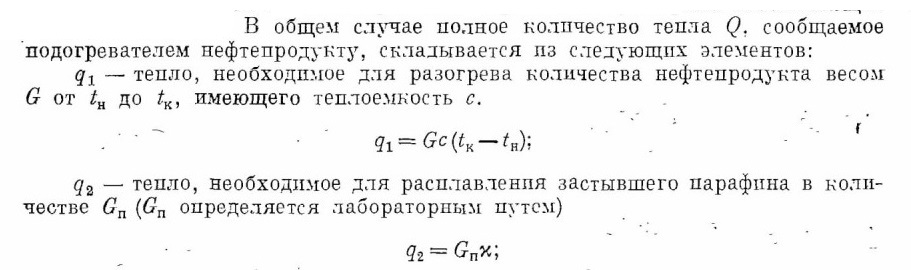

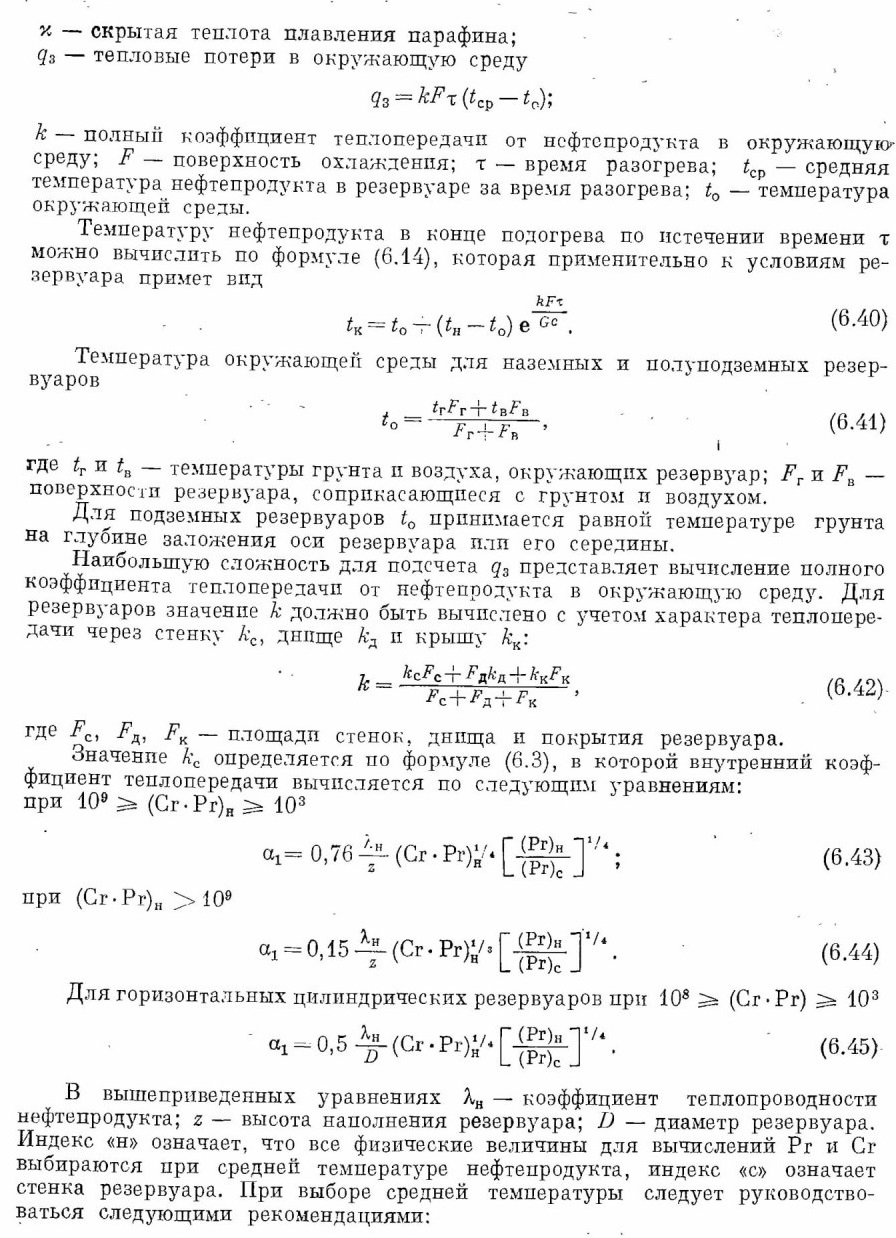

Для правильного подсчета количества тепла, необходимого для подогрева определенного количества нефтепродукта в резервуаре от начальной температуры tн до конечной tк в зависимости от мощности, типа подогревателя, температуры окружающей среды и др., надо определить суммарные составляющие тепловых потоков.

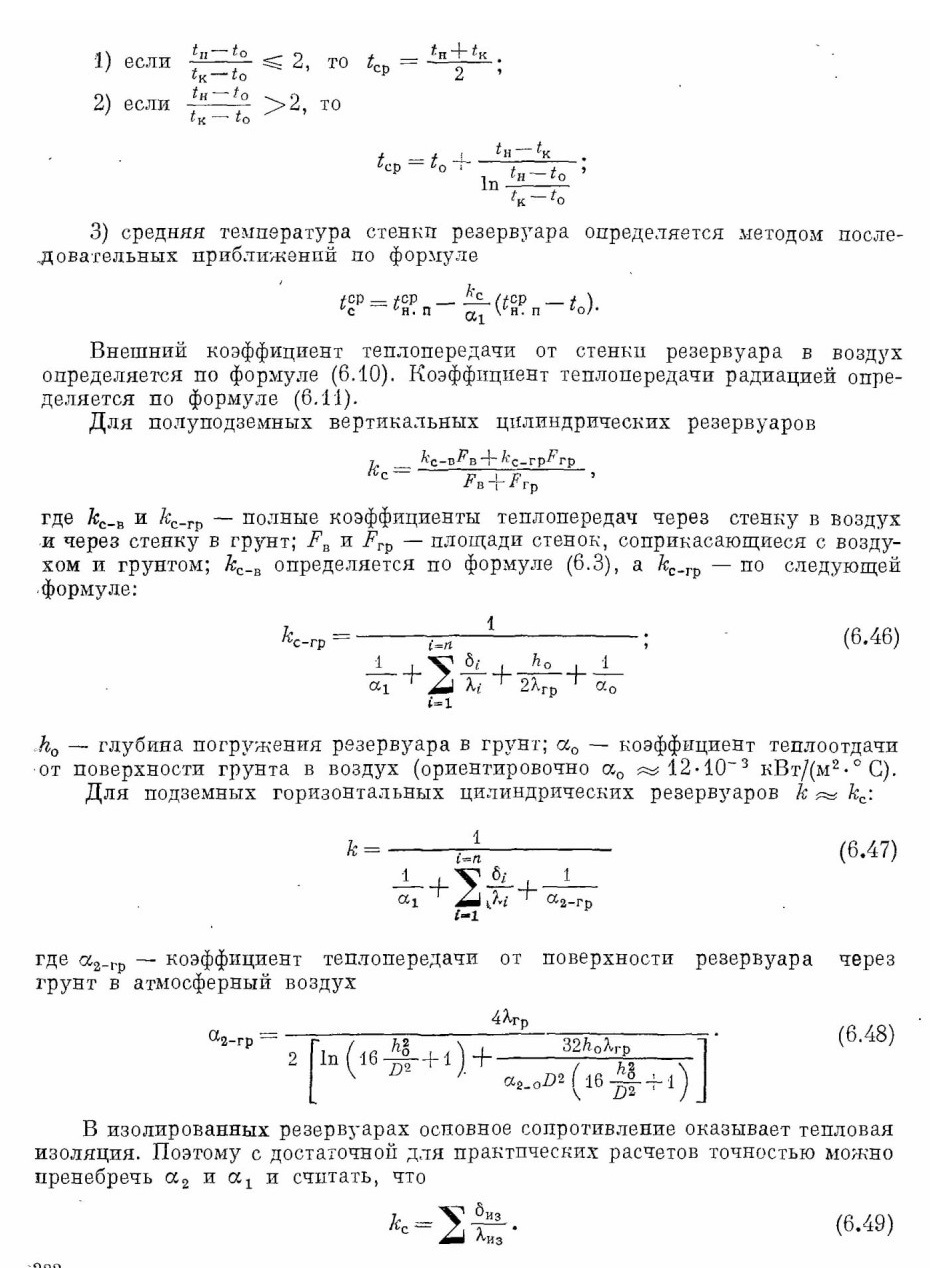

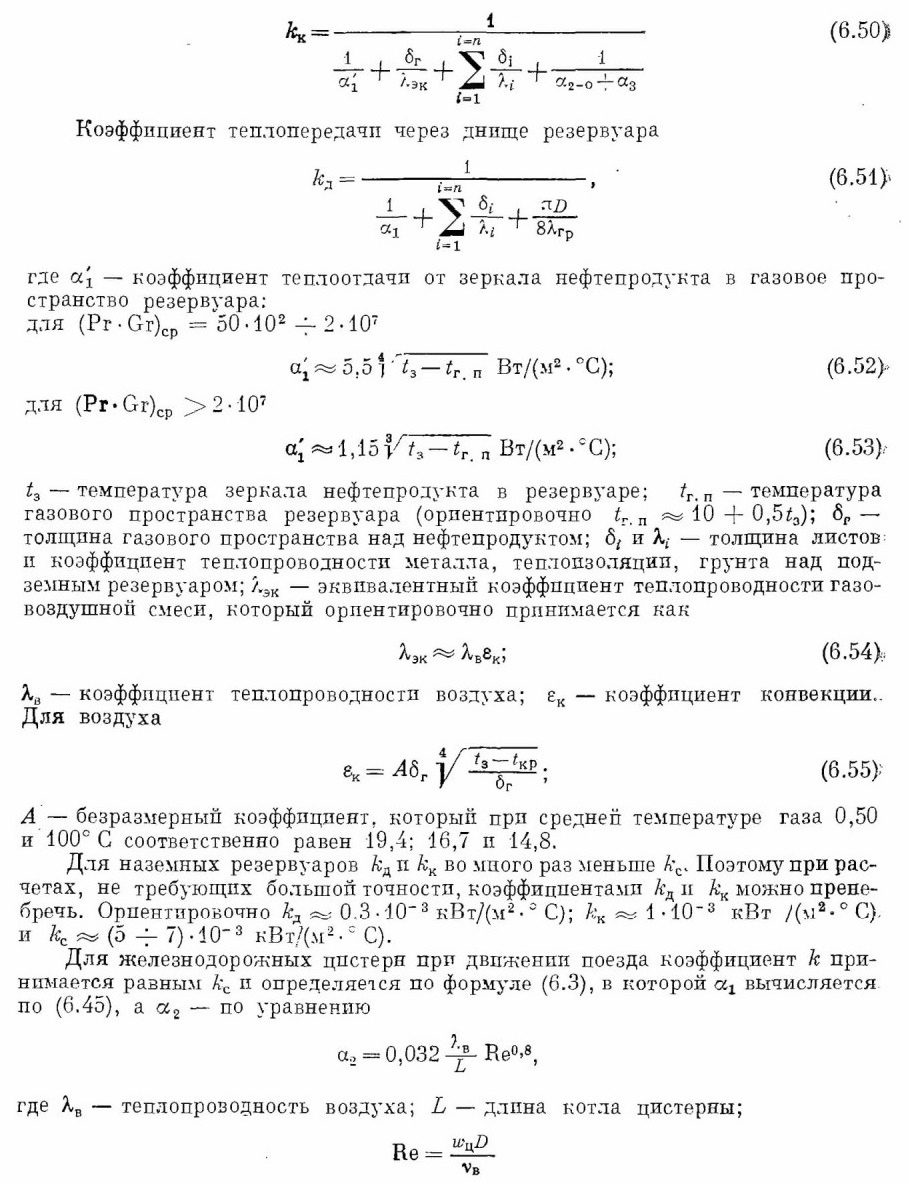

Коэффициент теплопередачи через крышу резервуара

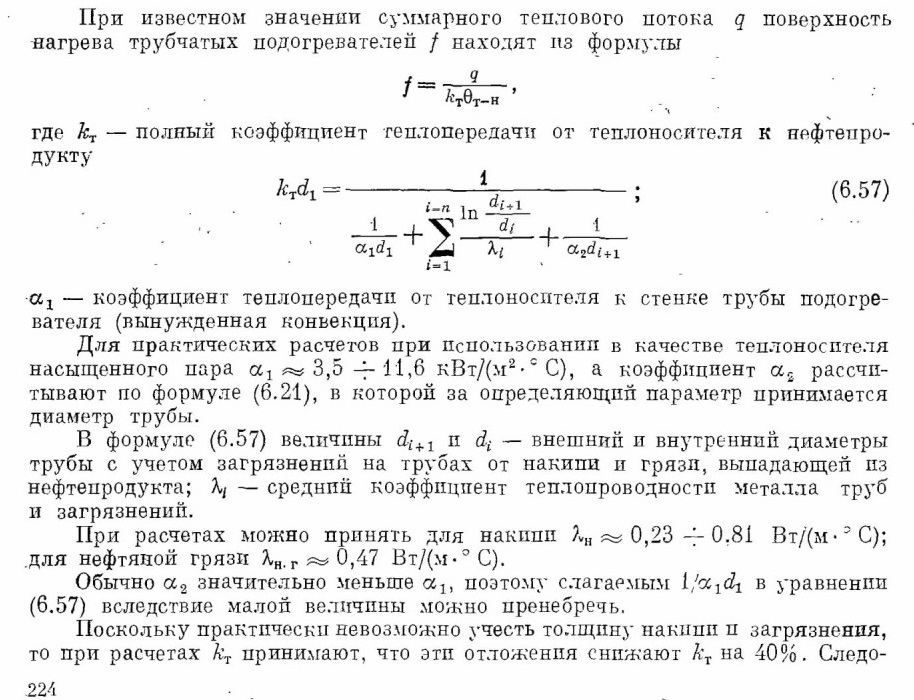

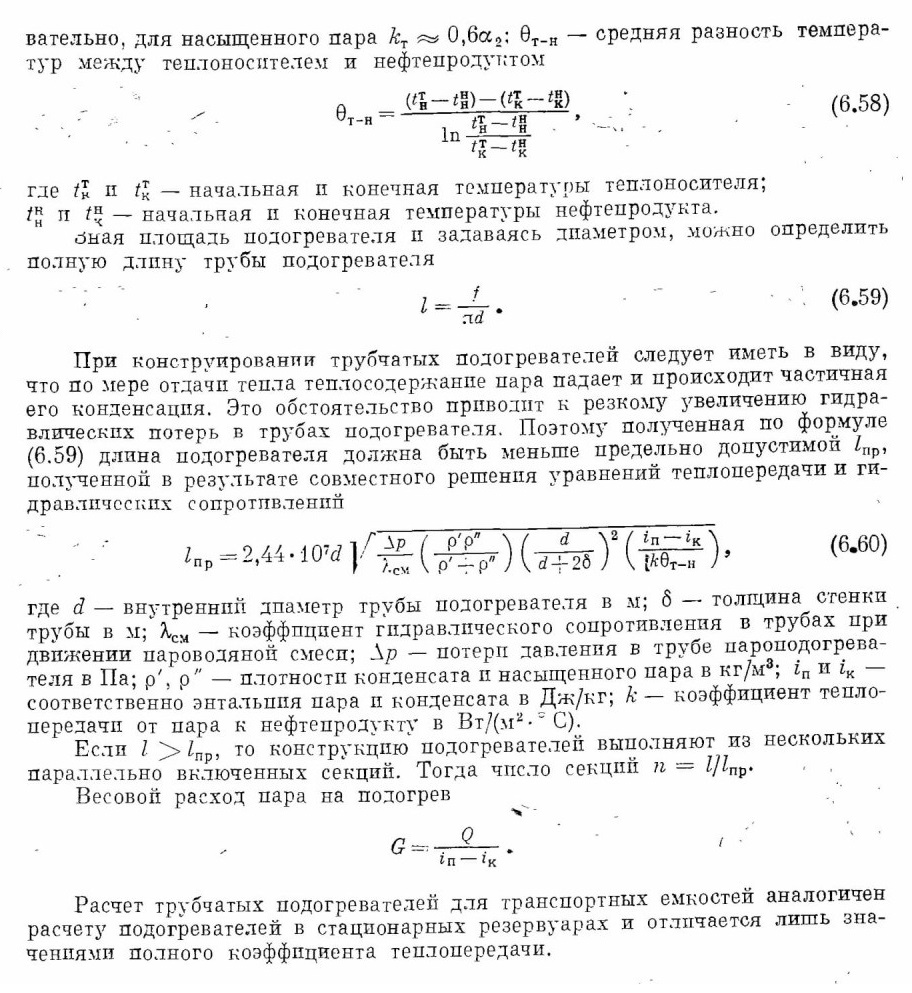

Расчет трубчатых подогревателей

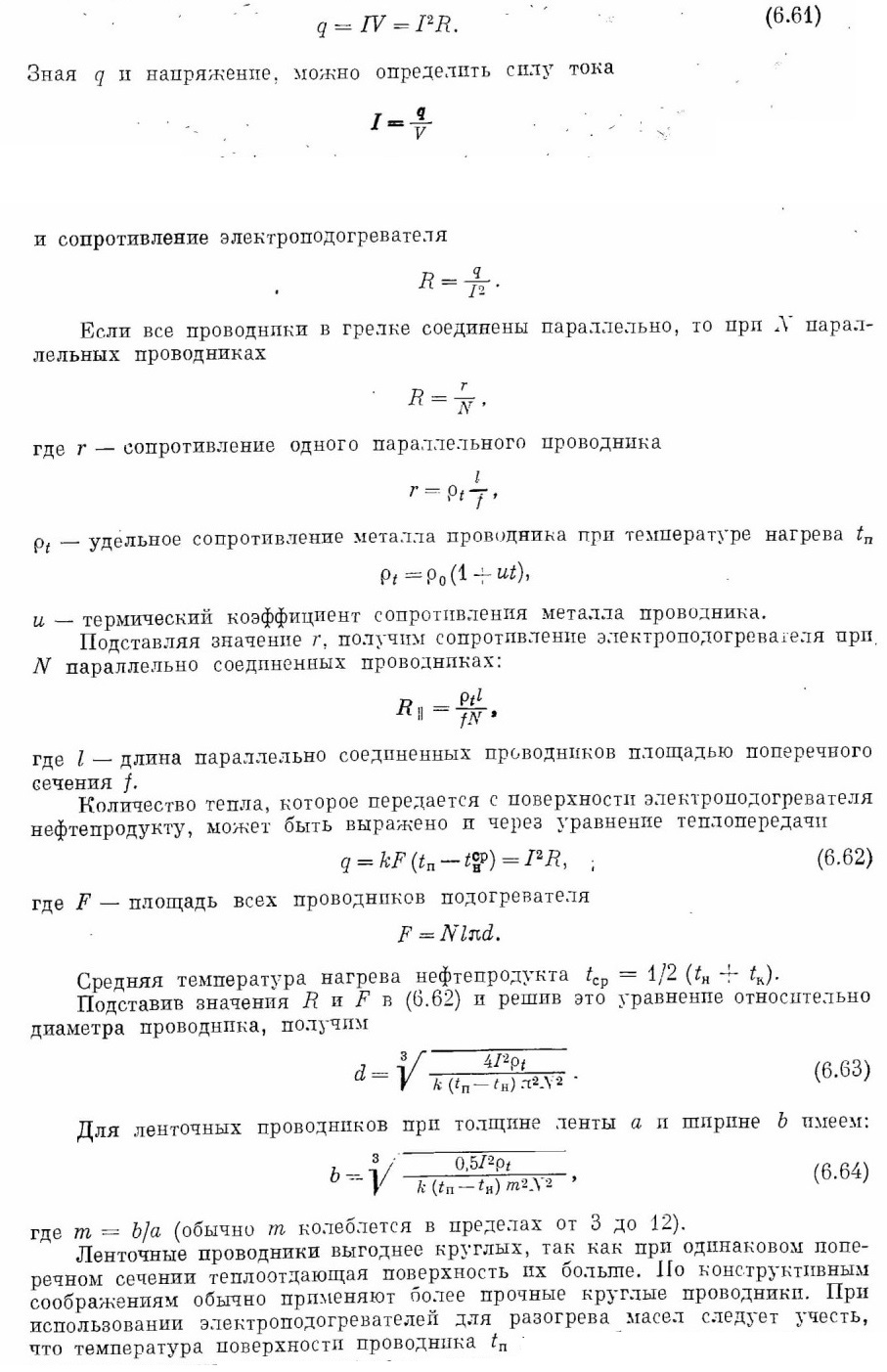

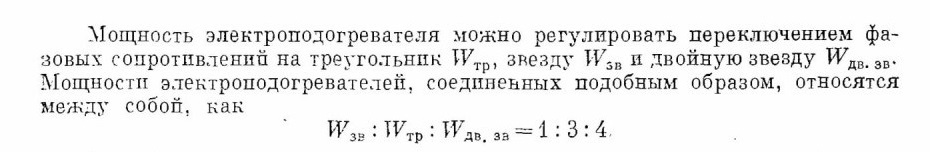

Расчет электроподогрева

Полное количество тепла, отдаваемое электронагревателем в единицу времени, определяется законом Джоуля —Ленца:

должна быть ниже температуры коксования массы, иначе масло резко ухудшит своп кондиционные качества — цвет, механические примеси и др.

Для более равномерного распределения теплового потока по всей массе нефтепродукта требуемую поверхность нагрева осуществляют в трех подогревателях, один из которых помещают в центре под люком цистерны, а два — по бокам, ближе к торцам. При таком конструктивном решении каждый электро-подогреватель рассчитывается на одну треть требуемого общего теплового потока.

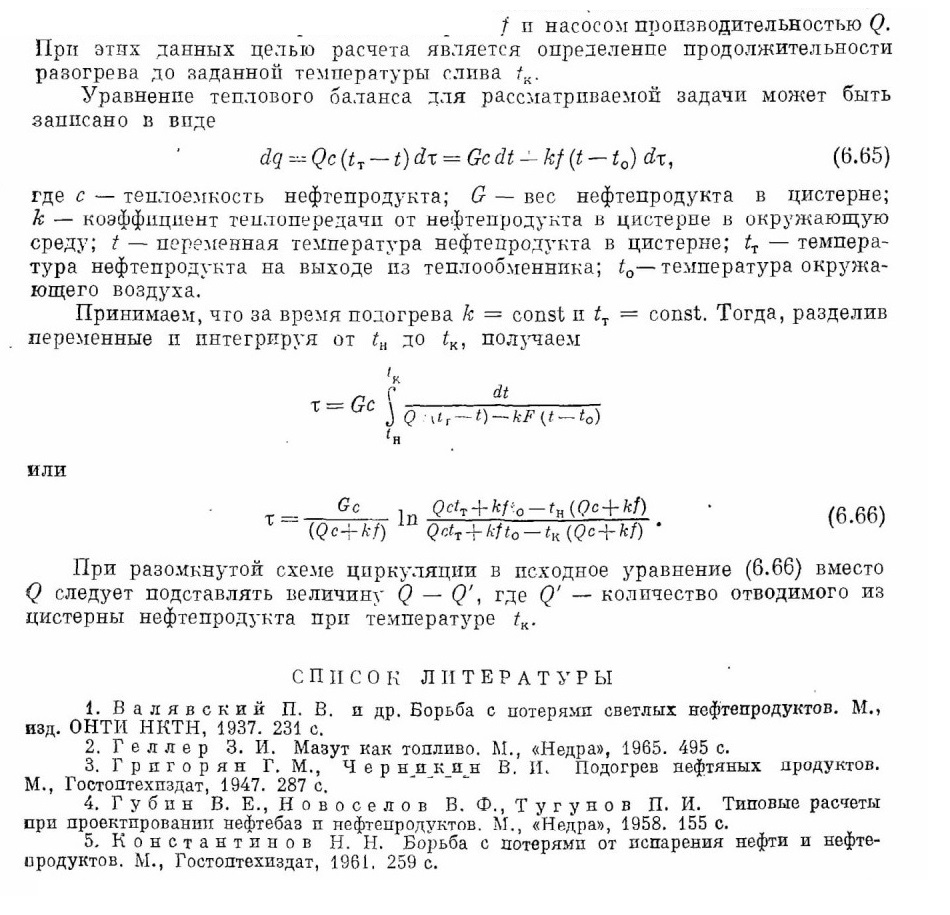

Расчет циркуляционного подогрева

Как следует из описания, типовая установка укомплектована теплообменником с известной поверхностью нагрева

Список литературы

1. Валявский П. В. и др. Борьба с потерями светлых нефтепродуктов. М., изд. ОНТИ НКТН, 1937. 231 с.

2. Г е л л е р 3. И. Мазут как топливо. М., «Недра», 1965. 495 с.

3. Григорян Г. М., Черникин В. И. Подогрев нефтяных продуктов. М., Гостоптехпздат, 1947. 287 с.

4. Губин В. Е., Новоселов В. Ф., Тугунов П. И. Типовые расчеты при проектировании нефтебаз п нефтепродуктов. М., «Недра», 1958. 155 с.

5. Константинов Н. Н. Борьба с потерями от испарения нефти и нефтепродуктов. М., Гостоптехиздат, 1961. 259 с.

6. Коршунов Е. С., Едигаров С. Г. Потери нефти, нефтепродуктов и газов и меры их сокращения. М., «Недра», 1968. 117 с.

7. Л е с с и г Е. Н., JT п л е е в А. Ф., Соколов А. Г. Листовые металлические конструкции. М., Строшхздат, 1970. 488 с.

8. М и ш и н D. В., Ш п о т а к о в с к и й М. Ы. Краткий справочник оборудования нефтебаз. Л., «Недра», 1965. 227 с.

9. Савицкий В. Б. Экономика п планирование нефтебазового хозяйства. М., «Недра», 1971. 151 с.

10. С а ф а р я н М. К. Стальные резервуары для хранения нефти и нефтепродуктов. М., изд. ОНТИ ВНИИСТ, 1958. 239 с.

11. С а х н о в с к и й К. В. Железобетонные конструкции. М., Госстрой из дат, 1960. 840 с.

12. Справочник но оборудованию нефтебаз под ред. В. И. Титкова, М., Гостоптех-издат, 1959. 464 с.

13. С т у л о в Т. Т. и др. Железобетонные резервуары для нефти и нефтепродуктов. Проектирование и сооружение. М., «Недра», 1968. 286 с.

14. Уилкинсон У. Л. Неньютоновскне жидкости. М., «Мир», 1965. 216 с.

15. Черникин В. И. Сооружение и эксплуатация нефтебаз. М., Гостоптех-издат, 1955. 317 с.
