Мелкие партии нефтепродуктов на нефтебазах отпускаются в автоцистерны, контейнеры, бочки и в другую мелкую тару через специальные раздаточные устройства — автоэстакады, автоколонки. разливочные и автозаправочные станции (АЗС). С внедрением централизованных поставок и строительства широкой сети АЗС резко сократился объем реализации нефтепродуктов в мелкую тару через разливочные. Централизованные поставки нефтепродуктов осуществляются по заявкам потребителей в арендуемых базой автоцистернах. Налив

нефтепродуктов в автоцистерны осуществляется па специальных автоэстакадах или системах автоматического налива (АСН). На рис. 1.20 представлена одна

из конструкций АСН-12. Производительность одного стояка 16,7 л/с светлых нефтепродуктов, потребляемая мощность 1 кВт. На рис. 1.21 показана схема

автоматической станции налива, оборудованной АСН. Нефтепродукты подаются па станцию по трубам 13 и 14 из резервуаров. Для каждого сорта нефтепродукта прокладывается отдельный коллектор. На коллекторах устанавливаются плотномеры 3 с задвижками 1.

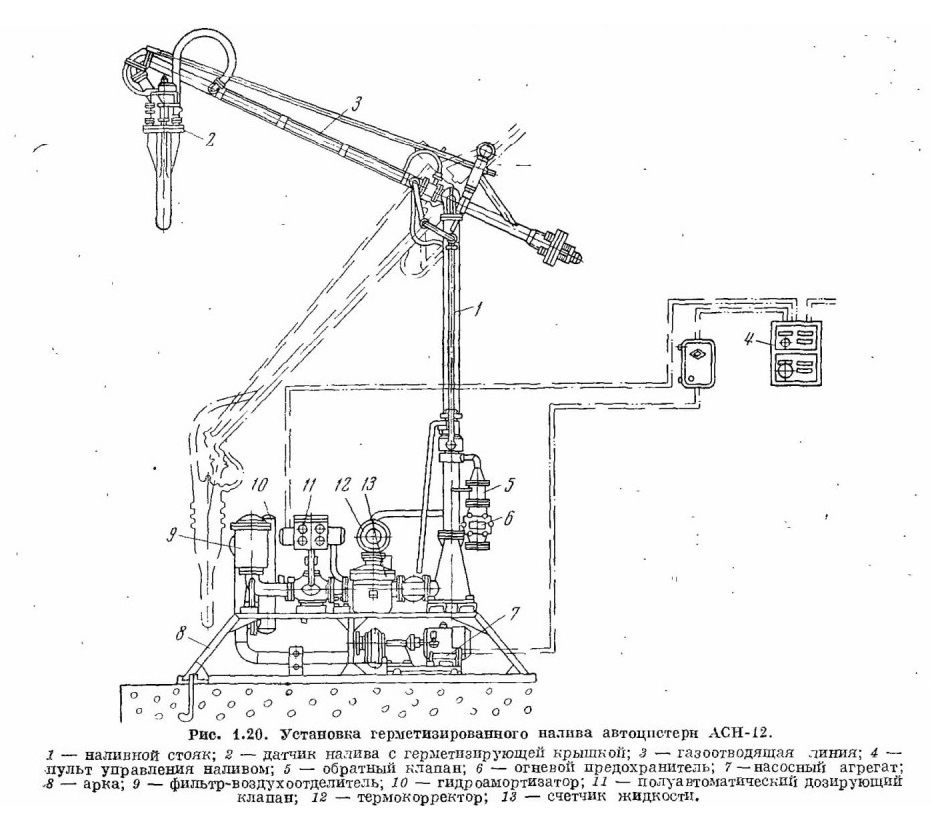

Рис. 1.20. Установка герметизированного налива автоцистерн ЛСН-12.

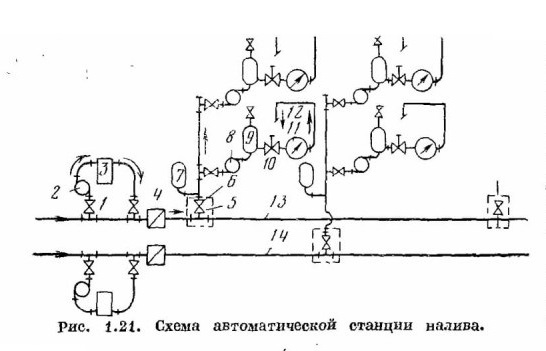

Рис 1.21 Схема автоматической станции налива

В плотномер продукт подается центробежным насосом 2, и после измерения плотности этим же насосом жидкость
возвращается в коллектор. В местах присоединения труб к наливным стоякам сооружаются колодцы 5. в которых кроме отводов труб устанавливаются задвижки 6 для отключения линии питания наливных блоков от коллектора

и фильтра грубой очистки 4. Нефтепродукт через отводную трубу направляется к центробежному насосу 8, а затем через фильтр 9, клапан-дозатор 10, жидкостный счетчик 11 и наливной стояк 12 поступает в цистерну. На отводах труб

ставят воздушные колпаки 7 для смягчения гидравлического удара, вызываемого быстрым закрытием полуавтоматического клапана дозирования.

Разливочные для отпуска нефтепродуктов в тару размещаются в зоне производственных зданий и по огнеопасности относятся ко II категории.

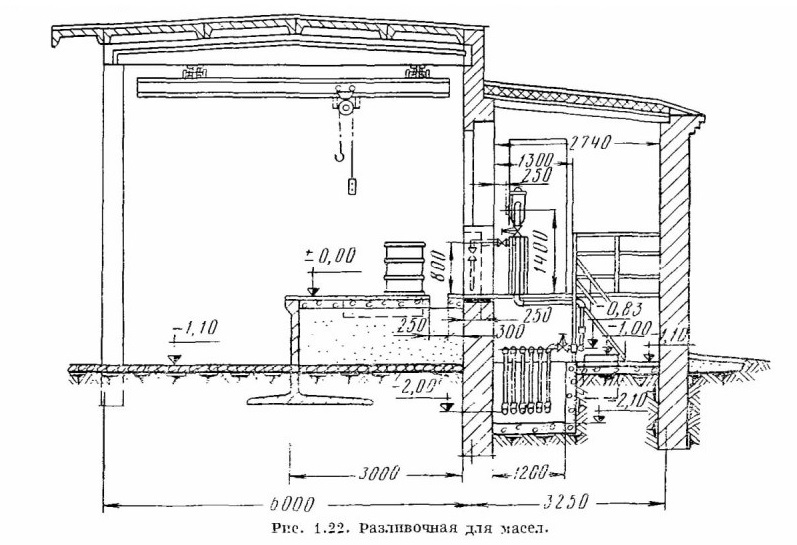

Рис. 1.22. Разливочная для масел.

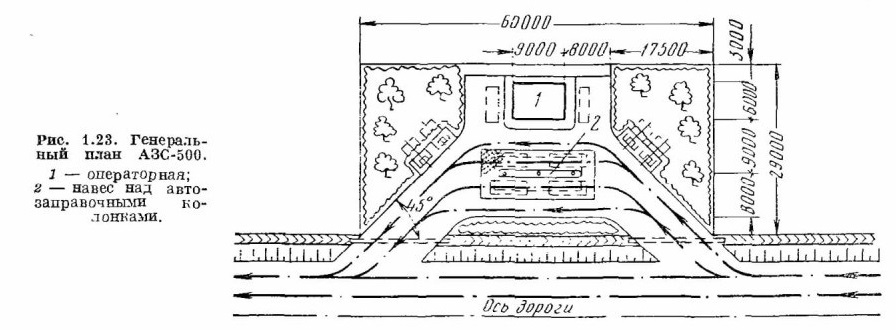

Рис. 1.23. Генеральный план АЗС-500.
1 — операторная; 2 — навес над автозаправочными колонками.

Разлив и отпуск всех нефтепродуктов можно производить в одном здании, но при условии, что разливочные краны для отпуска легковоспламеняющихся

нефтепродуктов будут отделены от других кранов огнестойкой стеной (так же отделяются краны для отпуска этилированного бензина). Строительство разливочных ведется по отдельным типовым проектам. На рис. 1.22 представлен типовой проект разливочной для масел на шесть кранов. На нефтебазах стали применять различные установки по автоматизированному разливу и затариванию в мелкую тару масел п консистентных смазок. Это позволяет значительно сократить объем реализации нефтепродуктов через разливочные.

Особенно бурными темпами растет сеть автозаправочных станций (АЗС),

являющихся конечным пунктом на сложном и длинном пути движения нефтепродукта от нефтеперерабатывающего завода до потребителя. Отпуск нефтепродуктов через АЗС намного облегчает обслуживание потребителей, исключает необходимость в емкостях для топлива в автохозяйствах, на предприятиях и стройках и позволяет равномерно распределять запасы нефтепродуктов, максимально приближая их к потребителю.

Различают городские, сельские, дорожные АЗС и передвижные. По числу заправок автомобилей в сутки различают АЗС-500, АЗС-750 и АЗС-1000.

В административном отношении все АЗС подчиняются соответствующим нефтебазам. На рис. 1.23 представлен генплан типовой АЗС-500. В состав АЗС входит здание станции с подземными резервуарами для масел, заправочные островки с навесами и островки с подземными резервуарами для топлива. Количество топливораздаточных колонок определяется из расчета заправки одной колонкой 15 автомобилей в час.

В зависимости от вила выдаваемого продукта на АЗС раздаточные колонки разделяются на:

1) топливораздаточные для заправки транспортных средств топливом (бензин, дизельные топлива);

2) смесераздаточные для заправки транспортных средств с двухтактными двигателями (мотоциклы, мотороллеры, мопеды и др.) топливной смесью (автол и бензин);

3) маслораздаточные.

Из всех известных топливораздаточных колонок наибольшее распространение получила колонка ТК-40 производительностью 0.7 л с (рис. 1.24). Топливо из подземного резервуара через приемный клапан 1. всасывающий трубопровод и фильтр тонкой очистки 2 засасывается насосом 3 (с приводом от электродвигателя 4) и далее через газоотделитель 5. обратный клапан в. поршневой счетчик жидкости 7, индикатор 8. раздаточный кран 9 попадает в топливный бак автомобиля. Индикация разового отпуска топлива осуществляется с помощью стрелок счетного механизма 10. а регистрация суммарного количества, выданного за определенное время, с помощью счетчика 11.

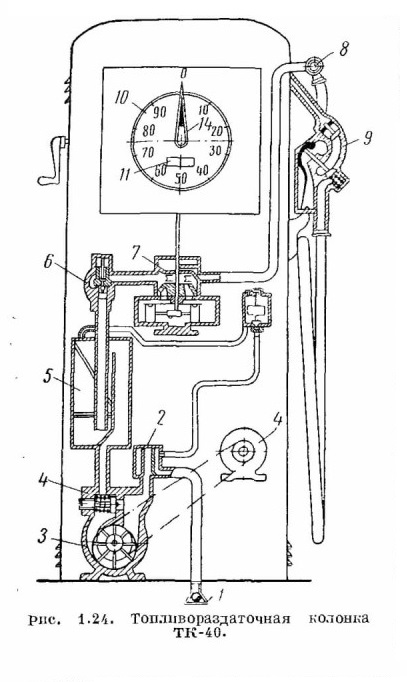

Рис. 1.24. Топливораздаточная колонка ТК-40.
