2 ОБОСНОВАНИЕ СТРОИТЕЛЬСТВА НЕФТЕБАЗЫ,  ВЫБОР И ПЛАНИРОВКА ПЛОЩАДКИ (1973 год)





В соответствии с перспективным планом развития промышленности и сельского хозяйства вопрос о целесообразности строительства нефтебазы в данном районе решается на основании анализа технико-экономических показателей, основными из которых являются:

1) грузооборот и объем реализации нефтепродуктов;

2) капитальные расходы;

3) эксплуатационные расходы;

4) коэффициент оборачиваемости;

о) производительность труда:

6) срок окупаемости капитальных расходов.

Основой для определения грузооборота перевалочных нефтебаз служат разработанные схемы обмена нефтью и нефтепродуктами, учитывающие наиболее эффективное размещение производительных сил и направления межрайонных связей.

Грузооборот распределительных нефтебаз определяется потребностью в нефтепродуктах тяготеющих к ним районов и оптимальными соотношениями в снабжении потребителей через нефтебазы и транзитом. Величина грузооборота значительно колеблется в зависимости от сезонности и неравномерности поставок и потребления. В связи с этим при определении месячного грузооборота вводится поправочный коэффициент, определяемый отношением максимального месячного грузооборота к среднему месячному.

При анализе грузооборота выявляется количество отдельных сортов нефтепродуктов, уточняются источники поступления, точки распределения и расстояния до них, а также выясняются частота и регулярность поставки, скорость их транспортировки и продолжительность сливо-наливных операций.




1 К легковоспламеняющимся относятся такие нефтепродукты, у которых температура вспышки паров ниже 45 С.

2 К горючим относятся такие нефтепродукты, у которых температура вспышки паров выше 45 С.







Зная грузооборот и емкость нефтебазы, по действующим укрупненным показателям определяют объем капитальных затрат. Наиболее крупные капиталовложения в объекты производственного назначения составляют стоимости резервуарных парков (20—30%), технологических трубопроводов (7—10%) и насосных станций (5—10%).

С увеличением общей мощности нефтебазы (грузооборота в год, месяц, сутки) капиталовложения па 1 т грузооборота падают.

Сумма эксплуатационных расходов, на основе которой определяется себестоимость реализации 1 т нефтепродуктов, устанавливается сметой затрат, состоящей из амортизационных отчислений, заработной платы, затрат па текущий ремонт, расходов па топливо, электроэнергию и т. д. Полученная но укрупненным показателям себестоимость сопоставляется с другими наиболее прогрессивными проектами нефтебаз, находящихся в аналогичных условиях. Если нефтебаза реконструируется, показатели также сравниваются с ее отчетными данными до реконструкции.

Величина себестоимости также зависит и от внешних условий, создающих конкретную экономическую обстановку, в которой происходит производственная и хозяйственная деятельность нефтебазы (цен па электроэнергию и топливо, отдаленности от поставщиков и потребителей, величины транспортных тарифов, продолжительности межсезонного потребления и др.).

Коэффициент оборачиваемости (к) определяется как отношение всего грузооборота к общему объему резервуарного парка нефтебазы. Расчетный показатель (к) должен быть сопоставлен с коэффициентом оборачиваемости аналогичной или реконструируемой нефтебазы для оценки скорости оборота резервуарной емкости. При известных к и числе дней в расчетном периоде т можно определить продолжительность хранения нефтепродуктов но формуле:

Т=т/к



Следующим технико-экономическим показателем деятельности нефтебазы является производительность труда, которая определяется величиной грузооборота, приходящегося на одного работника нефтебазы в единицу времени.

Расчеты эффективности капиталовложений согласно типовой методике осуществляются на основе показателей удельных капиталовложений, себестоимости продукции, срока окупаймсти дополнительных капиталовложений и производительности труда.

Оценка экономической эффективности капиталовложений должна производиться раздельно по новому строительству и реконструкции действующей нефтебазы. В ряде случаев расширение и реконструкция нефтебазы позволяют отказаться от строительства новой, обеспечивая большую экономию материальных и денежных ресурсов и создавая условия для ввода новых производственных мощностей в более короткие сроки.



Строительство новых нефтебаз экономически эффективно, если дополнительные капиталовложения по сравнению с реконструкцией действующих нефтебаз окупаются в сроки, не превышающие нормативного срока, установленного для данной отрасли промышленности. Сроки окупаемости для нефтебаз в значительной мере определяются величиной ее грузооборота. Поэтому при проектировании нефтебаз необходимо иметь данные о перспективах развития района и в соответствии с этим определить варианты и темпы строительства.

Сопоставление сроков окупаемости производят на основе соизмерения разности капиталовложений по различным вариантам п экономпц по себестоимости.



Выбор площадки под строительство нефтебазы

Помимо чисто экономических условий, сводящихся в основном к минимальным суммарным транспортным расходам по перевозкам потребителям нефтепродуктов, необходимо, чтобы площадка, предназначенная для строительства нефтебазы, отвечала определенным инженерным требованиям, особенно геологическим и гидрогеологическим условиям. Отводимая для нефтебазы территория должна иметь необходимые разрывы между границами участка и соседними сооружениями (табл. 1.1).

Площадку желательно выбирать с наветренной стороны от населенных пунктов и соседних сооружений, чтобы пары нефтепродуктов не относились на жилые дома, объекты с открытым огнем и т. п. Для этого по данным метеорологических станций вычерчивается «роза ветров» района, показывающая повторяемость ветров (в процентах или днях в году) по румбам. Во избежание распространения огня при растекании горящего нефтепродукта по поверхности воды и по санитарным условиям речные нефтебазы следует располагать ниже по течению реки от ближайших населенных пунктов, промышленных предприятий, пристаней, мостов и т. д.

Одно из важнейших условий при выборе площадки — удобное примыкание участка к транспортным магистралям.

На самой площадке или вблизи от нее необходимо иметь источник водоснабжения и энергоснабжения для хозяйственных. производственных и противопожарных нужд. Выбираемый участок должен обеспечивать удобный спуск ливневых и канализационных вод, не причиняющий вреда окрестному населению.

С целью снижения стоимости строительства вблизи площадки нефтебаз желательно иметь строительные материалы и рабочую силу. .

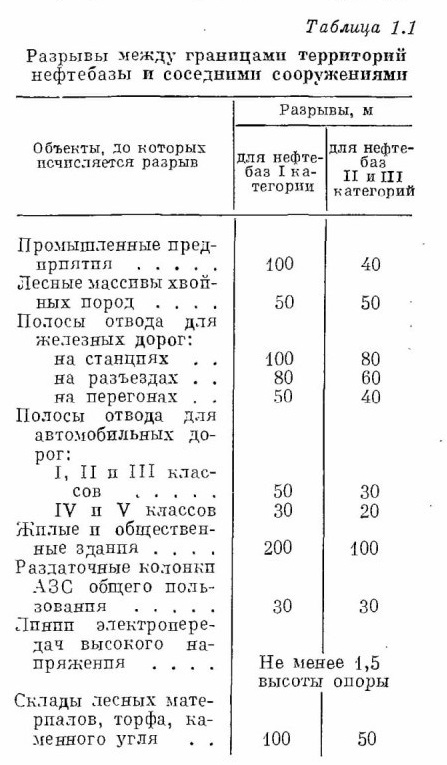

Таблица 1.1 Разрывы между границами территорий нефтебазы и соседними сооружениями





По геологическим условиям желательно, чтобы площадка была сложена из коренных пород, способных выдерживать удельную нагрузку не менее 0,1 МПа. Заболоченные и заливаемые водами территории непригодны для нефтебаз, так как в первом случае придется проводить дорогостоящие и трудоемкие дренажные работы, а во втором — возводить вокруг участка нефтебазы водозащитную дамбу. Различают надземную и подземную заливаемости. Особую опасность представляет подземная заливаемость, вызываемая действием подземных ключей, родников и периодическими колебаниями уровня грунтовых вод. Наиболее резкие изменения уровня грунтовых вод связаны с временами года: весной в связи с таянием снегов и дождями наиболее высокий уровень, летом и зимой наиболее низкий, осенью уровень опять повышается. Грунтовые воды, стоящие сравнительно высоко, не должны быть агрессивными, а скорость их движения должна быть незначительной во избежание размывания грунтов и связанных с этим карстовых и оползневых явлений.

Для окончательного выбора площади нефтебазы обычно в районе предполагаемого строительства по карте намечаются несколько вариантов. Затем в район предполагаемого строительства нефтебазы высылается изыскательская партия в составе начальника, инженера-геолога или инженера-гидрогеолога, инженера-строителя, техника-геодезиста, рабочих для производства разведочных выработок и топографической съемки участка и др. Изыскательская партия производит рекогносцировку местности в районах намеченных по карте площадок и окончательно выбирает вариант площадки для проектируемой нефтебазы, а также согласовывает отвод земли под строительство нефтебазы с соответствующими организациями.

Выбранную площадку обносят несколькими межевыми столбами. После этого составляют схематичный ситуационный план с указанием привязки площадки к железнодорожным путям или другим объектам и предварительный акт отвода площадки (окончательный же акт по утверждению выбора площадки составляют после производства всех изыскательских работ).

Генеральный план нефтебазы представляет собой определенное расположение различных объектов на территории, отведенной для строительства. Генеральный план нефтебазы составляется с учетом всех местных условий: рельефа, геологических и гидрогеологических особенностей площадки, метеорологических условий, номенклатуры нефтепродуктов и некоторых особых условий эксплуатации (противопожарных, санитарных, транспортных и др.).

Топографической основой для разработки генерального плана является ситуационный план с горизонталями. С помощью ситуационного плана с железнодорожными путями, автомобильными дорогами и инженерными сетями (телеграф, телефон, водопровод, канализация, линии электропередач и т. п.) нефтебазы увязываются с транспортными магистралями и с соответствующими сетями района. Железнодорожные тупики помимо малой протяженности и удобного примыкания к магистрали должны быть проведены с необходимыми уклонами и радиусами кривизны. После привязки сетей приступают к размещению всех сооружений по семи зонам. Для облегчения разбивки отдельных объектов на топографический план площадки наносят розу повторных ветров и координатную сетку 100 X 100 или 50 X 50 м. Разрывы между отдельными объектами принимаются согласно табл. 1.1. Зона хранения наиболее опасна в пожарном отношении, поэтому ее выделяют в обособленную площадку, доступ на которую разрешается лишь ограниченному кругу людей.

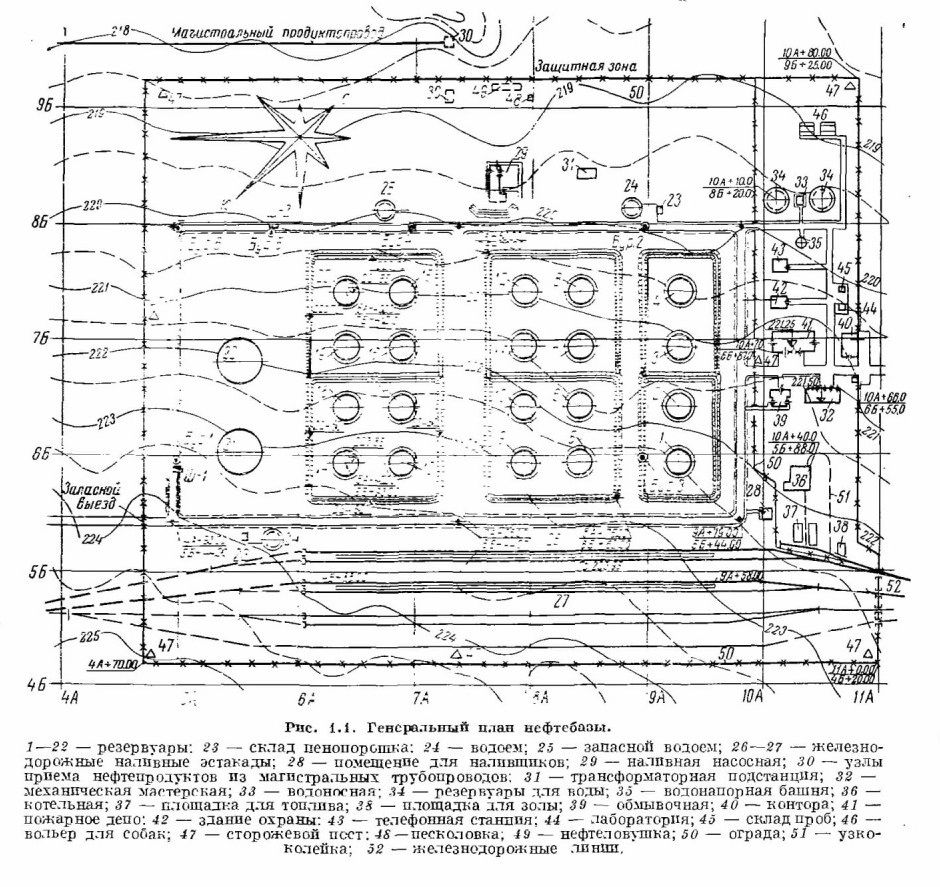

Рис. 1.1. Генеральный план нефтебазы.





Оперативную зону следует располагать ближе к выезду и въезду, чтобы . потребители не задерживались па территории базы. На нефтебазах I и II категорий под оперативную зону отводится специально огороженный участок с самостоятельным въездом п выездом на дороги общего пользования. Объекты зоны вспомогательных технических сооружений отделяют от других зон, так

как там производят работы с открытым огнем, а в производственном отношении существует взаимосвязь между ними.

Зона очистных сооружений проектируется в наиболее пониженном участке территории. чтобы ливневые воды и промышленные стоки могли бы поступать в нефтеловушку самотеком.

Весьма важно ориентировать объекты внутри зон по сторонам света, принимая во внимание господствующее направление ветров. Так, котельные и другие объекты, где ведут работы с открытым огнем, надо размещать таким образом,

чтобы ветер по сносил дым и искры на резервуарные парки, разливочные, железнодорожные тупики л т. д.

С целью меньшего охлаждения зданий зимой целесообразно их располагать длинной стороной вдоль господствующего направления ветров. Части здании с небольшим числом оконных проемов для лучшего их освещения желательно обращать па юг и восток.

При компоновке зон и отдельных сооружений необходимо добиваться максимально возможного сокращения протяженности технологических трубопроводов и инженерных сетей.





Рис. 1.2. Технологическая схема трубопроводов нефтебазы.





Размещению объектов на плане должна предшествовать горизонтальная планировка всей территории нефтебазы.

Все здания и сооружения на генплане должны иметь габаритные размеры и координаты одного из углов.

Вертикальную планировку площадки нефтебазы производят с учетом следующих требовании:

1) должны быть созданы нормальные условия всасывания насосов;

2) по возможности обеспечены самотечный слив и налив железнодорожных цистерн, налив автоцистерн и мелкой тары и т. д.;

3) трубопроводные сети должны быть проложены без «мешков (резкого изгиба осп трубы в вертикальной плоскости).

Примерный генплан перевалочной нефтебазы представлен на рис. 1.1.

После разработки генерального плана приступают к составлению технологического плана и схемы трубопроводов нефтебаз, которые являются основными (исходными) документами для гидравлического расчета трубопроводов.

Технологическая схема представляет собой безмасштабную схему сети трубопроводов (с оборудованием), при помощи которой обеспечивается выполнение всех операций по перекачке жидких нефтепродуктов (рис. 1.2).

Для составления схемы необходимо знать число и объем операций и их одновременность, а также номенклатуру хранимых па нефтебазе нефтепродуктов.

При составлении схемы следует учесть, что помимо основных операций по приему и отпуску нефтепродуктов необходимо осуществлять еще и внутрибазовую перекачку любым насосом из резервуара в резервуар в пределах определенной группы нефтепродуктов.

Технологический план представляет собой технологическую схему, нанесенную в масштабе на генеральный план нефтебазы. По этому плану для каждого трубопровода составляется профиль трассы, который имеет следующие графы (рис. 1.3):

в первой прочеркивается сплошной линией профиль земной поверхности п жирной линией указывается положение трубопровода;

во второй указывается ситуация вдоль трассы трубопровода (колодцы, насосные, пересечения дорог и т. д.);

в третьей приводятся красные отметки — требуемые отметки поверхности Земли:

в четвертой даются фактические отметки поверхности Земли наиболее характерных точек трассы (разность отметок третьей



и четвертой граф составляет величину выемки или подсыпки грунта);

в пятой указываются отметки нижней части трубопровода (при подземной прокладке — отметки дна траншеи);

в шестой приводятся расстояния между характерными точками трассы, а также указываются пикеты через каждые 100 м и километровые столбы;

в седьмой приводятся уклоны трубопровода и расстояния, на которых этот уклон должен быть выдержан.

При помощи профилей можно: подсчитать объем земляных работ при прокладке трубопровода; проверить работу всасывающих линий построением

графиков остаточных напоров; определить «мертвые» остатки нефтепродуктов в резервуарах, которые не могут быть откачаны насосами; выявить наличие «мешков» в трубопроводах, мешающих освобождению их от нефтепродуктов.

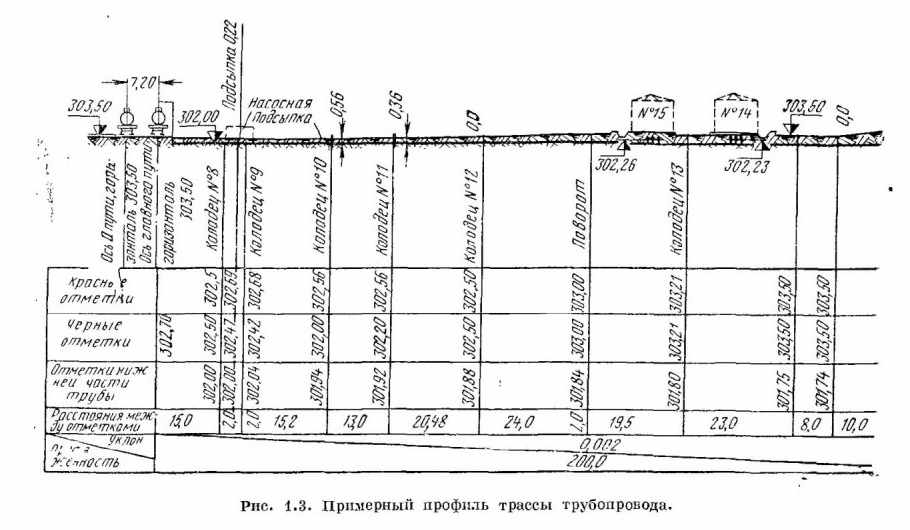

Рис. 1.3. Примерный профиль трассы трубопровода.
