На впрысковом двигателе для доступа к гнезду блока
цилиндров, через которое демонтируется шестерня привода
масляного насоса, необходимо снять кронштейн модуля
зажигания.
Для этого...
|

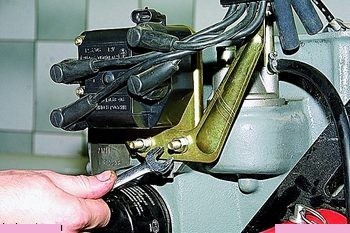

...ключом «на 13» ослабляем две гайки нижнего
крепления кронштейна к блоку цилиндров (для
наглядности операция показана на снятом
двигателе). |
|

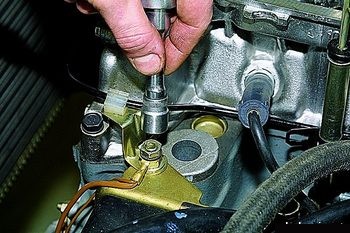

Головкой «на 13» отворачиваем гайку крепления
«массовых» проводов системы впрыска к шпильке
блока цилиндров (в передней верхней части блока
с левой стороны). |
|

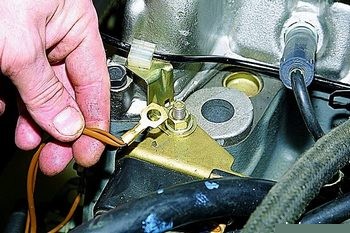

Снимаем клемму проводов со шпильки. |
|

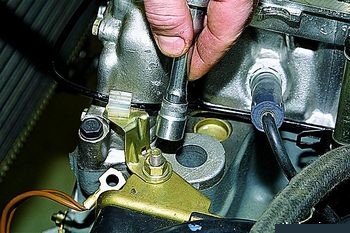

Головкой «на 13» отворачиваем гайку верхнего
крепления кронштейна модуля зажигания к блоку
цилиндров. |
|

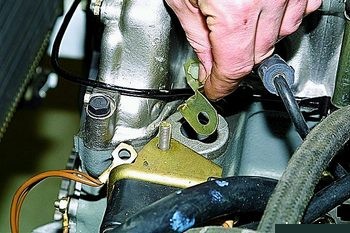

Снимаем кронштейн держателя трубки подвода масла
к гидравлическому натяжителю цепи привода
распределительного вала. |
|

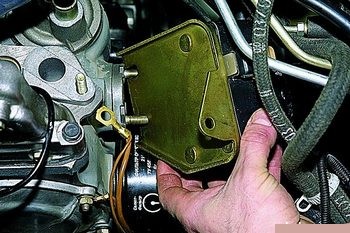

Поднимаем кронштейн с модулем зажигания и
отводим его от блока цилиндров. |
|

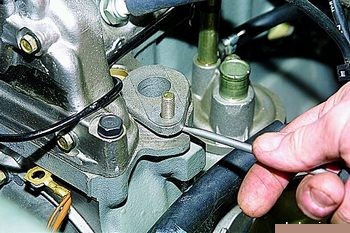

Поддеваем отверткой фиксатор шестерни привода
масляного насоса... |
|

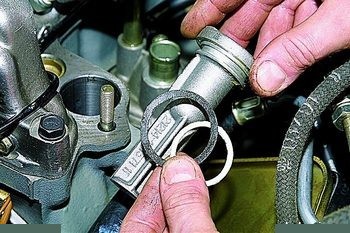

...и извлекаем его из гнезда блока цилиндров. |
|
Соединение уплотнено резиновой и паронитовой
прокладками. |

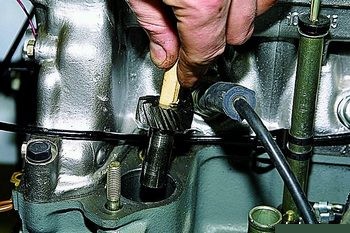

Вставляем с натягом деревянную конусную оправку в
шлицевое отверстие шестерни привода масляного насоса...
|

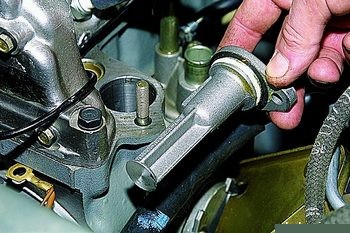

...и извлекаем шестерню из блока цилиндров,
поворачивая ее против часовой стрелки. |
|
Будьте осторожны, не уроните
шестерню в блок цилиндров. |
Устанавливаем шестерню привода масляного насоса в
обратном порядке.
Вводим шестерню в зацепление с шестерней валика привода
масляного насоса...
|

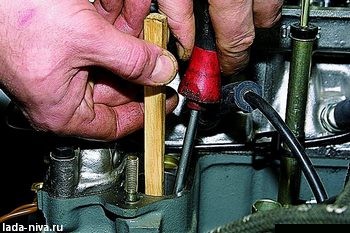

...и удерживая отверткой шестерню, вынимаем
деревянную оправку. |
Демонтаж шестерни привода масляного насоса на
карбюраторном двигателе аналогичен ее снятию на
впрысковом двигателе, за исключением того, что вместо
фиксатора шестерни, необходимо снять
датчик-распределитель зажигания (смотрите
соответствующий раздел). |
