LI-8

Система освещения салона

СИСТЕМА ОСВЕЩЕНИЯ

7. Система освещения салона

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ОСВЕЩЕНИЕ САЛОНА

<См. WI-241, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема освещения салона.>

B: ПРОВЕРКА

1. ДАТЧИК ОТКРЫТИЯ ДВЕРИ

Измерьте сопротивление между клеммами
датчика открытия двери.

2. ПЕРЕКЛЮЧАТЕЛЬ ОТПИРАНИЯ
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

Измерьте сопротивление между клеммами пе-
реключателя отпирания дверцы багажного от-
сека.

Состояние датчика

Номер

клеммы

Нормативное

значение

При открытой двери

1 и 3

Менее 1 Ома

При закрытой двери

1 MОм или более

Положение

переключателя

Номер

клеммы

Нормативное

значение

При открытой дверце

1 и 2

Менее 1 Ома

При закрытой дверце

1 MОм или более

LI-00007

1
2
3

1 2 3 4

LI-00800

LI-9

Комбинированный переключатель (освещение)

СИСТЕМА ОСВЕЩЕНИЯ

8. Комбинированный

переключатель
(освещение)

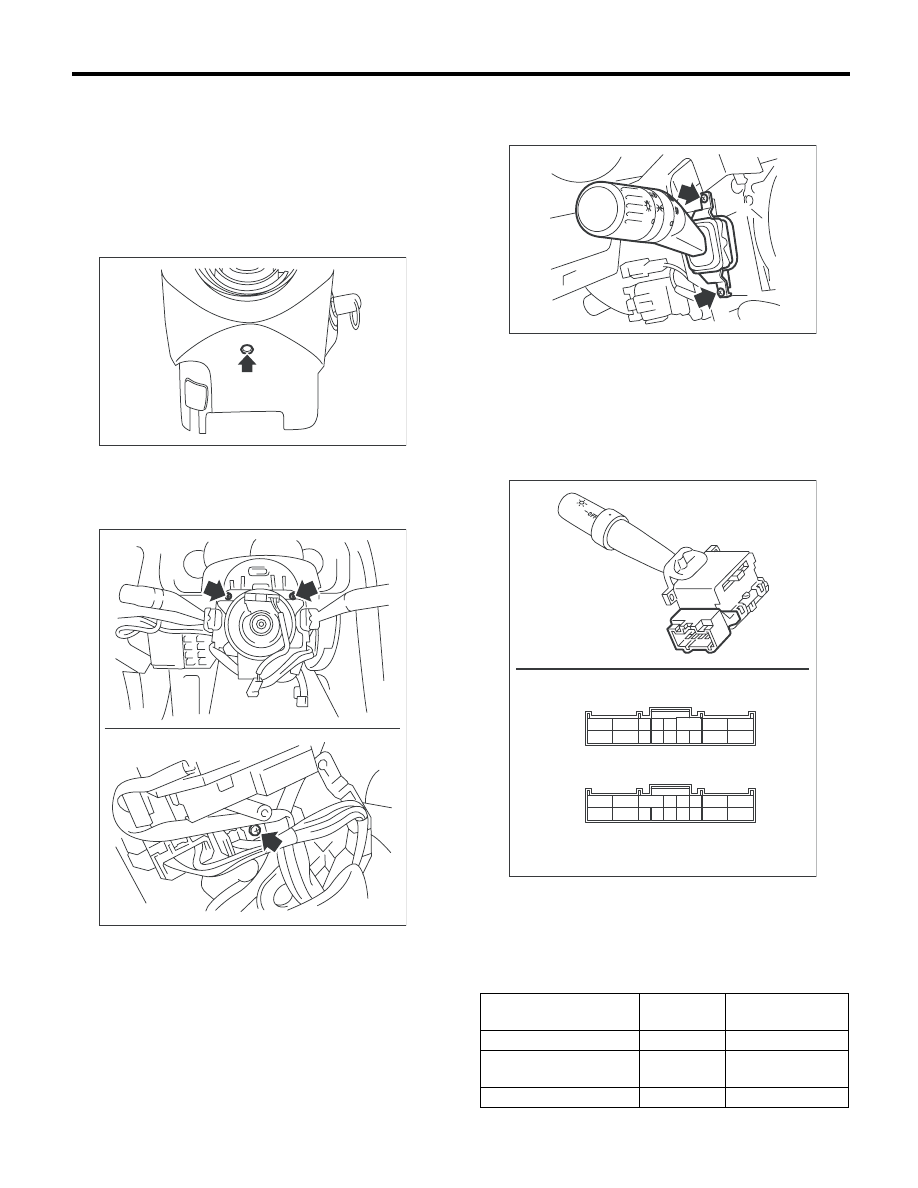

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните винты и снимите кожухи рулевой
колонки (верхний и нижний).

3) Отсоедините разъем от комбинированного пе-
реключателя.
4) Отверните три винта и извлеките узел осно-
вания комбинированного переключателя.

5) Отверните винты крепления переключате-
ля, а затем снимите комбинированный пере-
ключатель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами ком-
бинированного переключателя.

1. ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ

• Модель с левосторонним управлением

WW-00431

LI-00844

(A) Модель с левосторонним управлением

(B) Модель с правосторонним управлением

Положение

переключателя

Номер

клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 MОм или более

Включение задних га-

баритных фонарей

14 и 16

Менее 1 Ома

Включение фар

13, 14 и 16

Менее 1 Ома

LI-00331

OFF

OFF

LI-00184

1514131211 10

9

17

16

6 5 4

3

2

1

8

7

1514131211 10

9

17

16

6

5 4 3

2

1

8

7

(A)

(B)

LI-10

Комбинированный переключатель (освещение)

СИСТЕМА ОСВЕЩЕНИЯ

• Модель с правосторонним управлением

2. ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР И
ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАЦИИ
ОБГОНА

• Модель с левосторонним управлением

• Модель с правосторонним управлением

3. ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ
ПОВОРОТА

• Модель с левосторонним управлением

• Модель с правосторонним управлением

4. ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА

• Модель с левосторонним управлением

• Модель с правосторонним управлением

Положение

переключателя

Номер

клеммы

Нормативное

значение

OFF (ВЫКЛ)

 —

1 MОм или более

Включение задних габа-

ритных фонарей

15 и 9

Менее 1 Ома

Включение фар

14, 15 и 9

Менее 1 Ома

Положение

переключателя

Номер клеммы

Нормативное

значение

Обгон

7, 8 и 16

Менее 1 Ома

Дальний свет

7 и 16

Менее 1 Ома

Положение

переключателя

Номер клеммы

Нормативное

значение

Обгон

1, 2 и 9

Менее 1 Ома

Дальний свет

2 и 9

Менее 1 Ома

Положение

переключателя

Номер клеммы

Нормативное

значение

Левое

1 и 2

Менее 1 Ома

Нейтральное

 —

1 MОм или более

Правое

3 и 2

Менее 1 Ома

Положение

переключателя

Номер клеммы

Нормативное

значение

Левое

6 и 7

Менее 1 Ома

Нейтральное

 —

1 MОм или более

Правое

7 и 8

Менее 1 Ома

Положение

выключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

11 и 10

1 MОм или более

ON (ВКЛ)

Менее 1 Ома

Положение

выключателя

Номер клеммы

Нормативное

значение

OFF (ВЫКЛ)

12 и 9

1 MОм или более

ON (ВКЛ)

Менее 1 Ома

LI-11

Система регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

9. Система регулировки

уровня светового
пучка фар

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ОБОРУДОВАНИЕ ДЛЯ РЕГУЛИРОВКИ
ПУЧКА СВЕТА ФАР

<См. WI-209, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема регулировки уровня светового пучка
фар.>

B: ПРОВЕРКА

1. ПРИВОД РЕГУЛЯТОРА УРОВНЯ
СВЕТОВОГО ПУЧКА ФАР

1) Включите фары
2) Переведите переключатель в последова-
тельности 0

→ 1 → 2 → 3 → 4 → 5, и проверьте,

снижается ли уровень светового пучка фар.

2. ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛЯТОРА
УРОВНЯ СВЕТОВОГО ПУЧКА ФАР

Подсоедините тестер цепи к аккумулятору и
разъему переключателя регулятора уровня
светового пучка фар. Измерьте напряжение
переключателя в каждом положении.

Положение

переключателя

Номер клеммы

Нормативное

значение

0

6, 7 (+) и акку-

мулятор (–)

84 — 89% напряже-

ния аккумулятора

1

67 — 73% напряже-

ния аккумулятора

2

51 — 57% напряже-

ния аккумулятора

3

36 — 41% напряже-

ния аккумулятора

4

21 — 26% напряже-

ния аккумулятора

5

7 — 10%

напряжение батареи

LI-00270

v

3

2 1

8 7 6 5 4
