БИД F3, F3-R. Механизм управления муфтой сцепления

Тип муфты сцепления: сухая, однодисковая

Тип механизма управления муфтой сцепления: гидравлический.

5.2. Ремонтные параметры.

Наименование	Стандартный диапазон
Высота педали сцепления ‘A’ (мм)	203,5~206,5
Расстояние между педалью и штифтом ‘B’ (мм)	1~3
Величина свободного хода педали сцепления ‘C’ (мм)	4~13
Расстояние между педалью и подножкой ‘D’ при расцеплении (мм)	>70

Наименование	Тип смазки	Количество
Жидкость для муфт сцепления	DOT 3	По необходимости
Рычаг сцепления	Консистентная смазка на литиевой основе
Щиток
Расцепной рычаг

5.3. БИД F3, F3-R. Проверка и регулировка педали сцепления

Если высота педали сцепления “A” выходит за пределы диапазона, регламентированного спецификацией, отрегулировать высоту с помощью регулировочного винта насоса муфты сцепления.

Рисунок 5-1.

1. Высота педали сцепления.

Рисунок 5-2.

1. Расстояние ‘B’ между педалью и штифтом. 2. Педаль. 3. Штифт.

Рисунок 5-3.

1. Величина свободного хода ‘C’ педали сцепления.

Рисунок 5-4.

1. Расстояние между медалью сцепления и подножкой ‘D’ при расцеплении.

Высоту педали сцепления “A” можно отрегулировать, откручивая регулировочную гайку и перемещая толкатель муфты сцепления.

Рисунок 5-5.

1. Регулировочная гайка.

Если величина свободного хода педали сцепления “C” выходит за пределы стандартного диапазона, возможно в гидравлическую систему попал воздух, либо произошел отказ насоса или выжимного цилиндра муфты сцепления. Необходимо стравить воздух из системы. Снять насос, выжимной цилиндр муфты сцепления, разобрать и проверить детали.

Рисунок 5-6.

1. Стравить воздух.

Примечание: использовать только рекомендованную гидравлическую жидкость для муфт сцепления (DOT 3).

Не смешивать жидкости различных марок и с различными характеристиками.

5.4. БИД F3, F3-R. Разборка и сборка сцепления

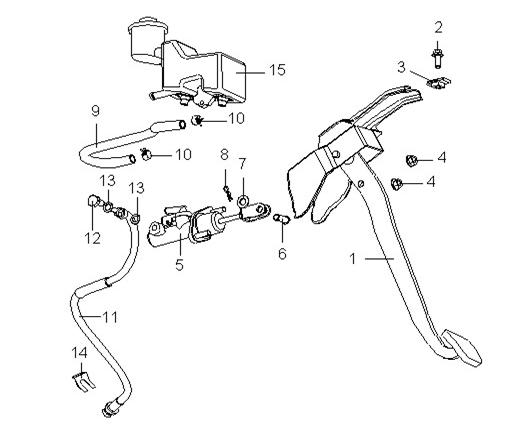

Рисунок 5-7.

Последовательность разборки: 8. Фиксирующий шплинт. 7. Прокладка. 6. Шплинт. 2. Наборный болт. 3. Приварная гайка (M8). 4. Шестигранная гайка. 1. Педаль сцепления и кронштейн. 5. Цилиндр сцепления. 10. Зажим. 9. Впускной гидравлический шланг. 14. Ш-образный зажим. 12. Пустотелый болт. 13. Медная прокладка. 14. Выпускной гидравлический шланг.

5.5. Разборка и сборка цилиндра сцепления.

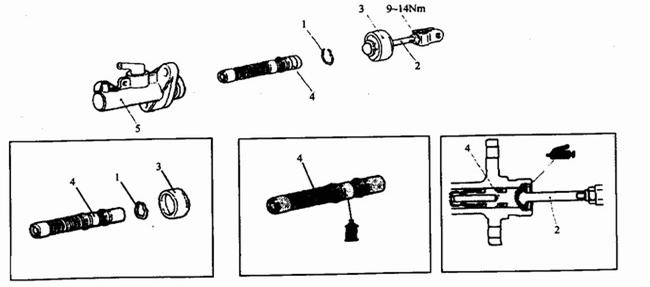

Рисунок 5-8.

1. Стопорное кольцо поршня. 2. Толкатель сцепления 3. Защитный кожух.
4. Поршень в сборе. 5. Цилиндр сцепления.

Примечание: не разбирать поршень в сборе.
