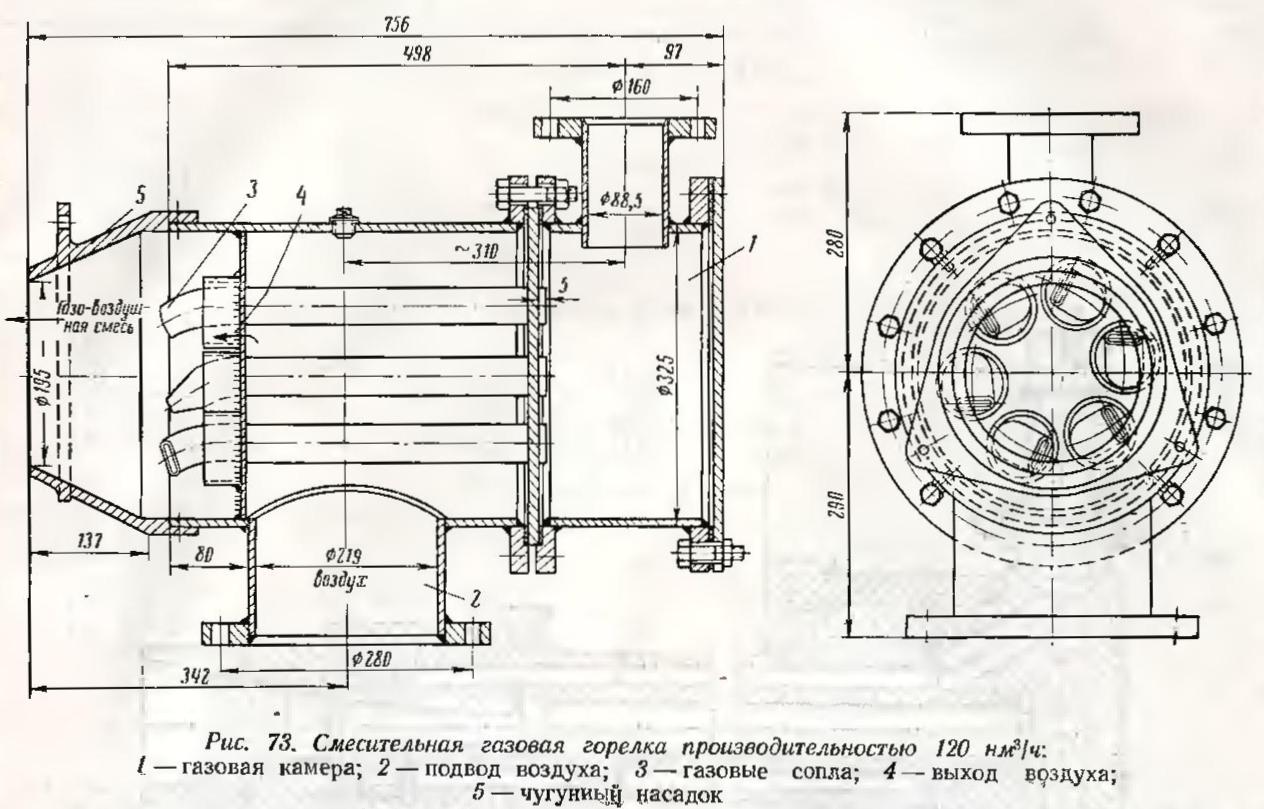

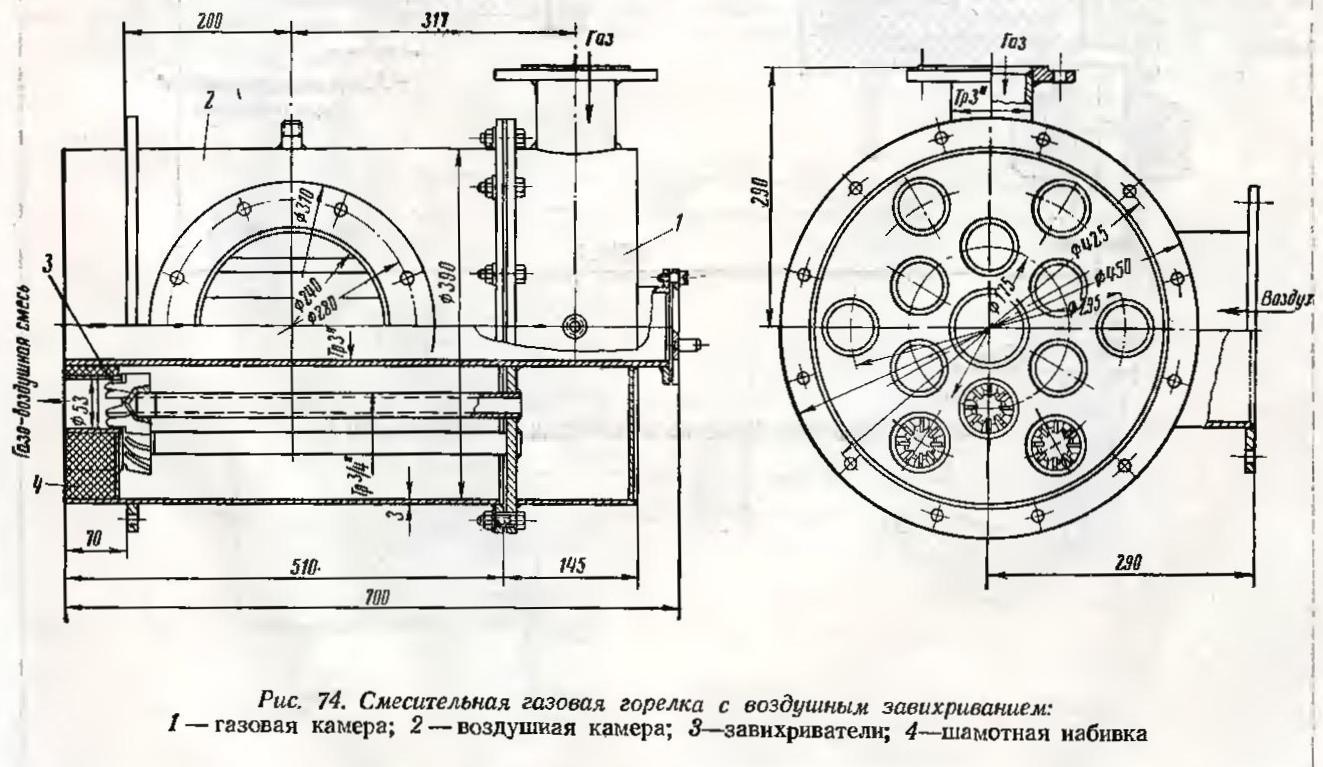

Смесительные газовые горелкиСмесительные горелки (рис. 73 и 74) предназначены для сжигания природного и искусственного газа в котлах малой мощности. Они выпускаются производительностью от 50 до 250 нм3 газа в час и теплопроизводительностью от 560000 до 1750000 ккал/ч на одну горелку. Конструкция горелки разработана в основном в двух вариантах — с газовыми насадками, имеющими воздушные завихриватели, и с газовыми завихривающими насадками, располагаемыми по кольцу в цилиндрическом корпусе. Газовая горелка состоит из корпуса с газовой и воздушной камерами, к которым подводится сжигаемый газ и воздух от дутьевого вентилятора низкого давления. Воздушную камеру пронизывают газовые трубки, подающие газ к насадкам горелки. Насадки с воздушными завихривателями имеют ряд небольших отверстий для выхода газа в смесительные туннели, выполненные из жароупорного бетона или из шамотной массы. Завихривание воздуха производится косыми лопатками, привариваемыми к каждой насадке горелки. Горелки с газовым завихриванкем имеют чугунную смесительную камеру и тангенциальные газовые насадки (см. рис. 73). Мосподземпроектом разработаны горелки этого типа производительностью до 500 нм3/ч газа. Смесительные газовые горелки устанавливаются в амбразурах так, что до выхода факела в топку оформляется туннель из шамотного кирпича, что повышает устойчивость работы горелок и уменьшает обгорание газовых насадок.
Изготовители — ведомственные предприятия Мосгаза.
