Центральный пароперегреватель типа ЦП-60


Центральный пароперегреватель типа ЦП-60 (рис. 31) предназначен для перегрева пара, получаемого в котлах-утилизаторах металлургических заводов. В качестве топлива применяется колошниковый газ доменных печей.






Центральный пароперегреватель имеет П-образную компоновку и состоит из экранированной топочной камеры, первого газохода с двумя пакетами змеевиков конвективной части пароперегревателя и второго газохода, в котором установлены подогреватели доменного газа и воздуха.

Схема центрального пароперегревателя типа ЦП-60

Топочная камера прямоугольной формы с несущим кирпичным сводом экранирована трубами радиационной части пароперегревателя по всей своей длине. На фронтовой стене топочной камеры установлена смесительная горелка доменного газа туннельного тина. В задней части топочной камеры верхние экранные трубы разведены, и газ поступает в газоход конвективной части пароперегревателя. Пар от котлов-утилизаторов поступает в радиационную часть пароперегревателя и затем по перепускным трубам подводится к верхнему пакету конвективной части пароперегревателя, омывающемуся топочными газами по схеме противотока.

Подогреватель доменного газа служит для подогрева доменного газа, подаваемого к горелке центрального пароперегревателя. Подогреватель доменного газа — трубчатый, расположен в «рассечке» — между ступенями воздухоподогревателя. Трубы подогревателя доменного газа установлены горизонтально поперек второго газохода. Доменный газ проходит внутри труб и делает два хода, топочные газы омывают трубы снаружи поперечным потоком.

Воздухоподогреватель состоит из двух ступеней, одноходового трубчатого куба в нижней части второго газохода и двухходового куба в верхней части газохода. Воздух подается к воздухоподогревателю дутьевым вентилятором и используется для сжигания доменного газа в смесительной горелке топки пароперегревателя.

Топочная камера и первый газоход перегревателя имеют обвязочный каркас и двухслойную обмуровку из легковесного шамотного кирпича и минеральных матов. Второй газоход имеет несущий каркас из металлических колонн и балок, изолируется снаружи. Перепускной газоход изолирован внутри минеральными матами. Обшивка газоходов металлическая.

Топочные газы отводятся от центрального пароперегревателя к дымовой трубе по подземному борову.

На задней стене топочной камеры и в потолке перепускного газохода имеются взрывные клапаны. Газоходы пароперегревателя оборудованы также лазами и необходимой гарнитурой.

В объем поставки центрального пароперегревателя типа ЦП-60 входят:

1. Радиационная часть пароперегревателя с коллекторами и перепускным паропроводом.
2. Пакеты конвективной части пароперегревателя с коллекторами.
3. Кубы трубчатого воздухоподогревателя I и II ступеней в собранном виде.
4. Куб трубчатого подогревателя доменного газа в собранном виде.
5. Арматура пароперегревателя.
6. Каркас газоходов и щиты обшивки.
7. Перепускные газовые и воздушные короба, однолинзовые компенсаторы.
8. Металлическая часть газовой горелки.
9. Гарнитура газоходов и взрывные клапаны.

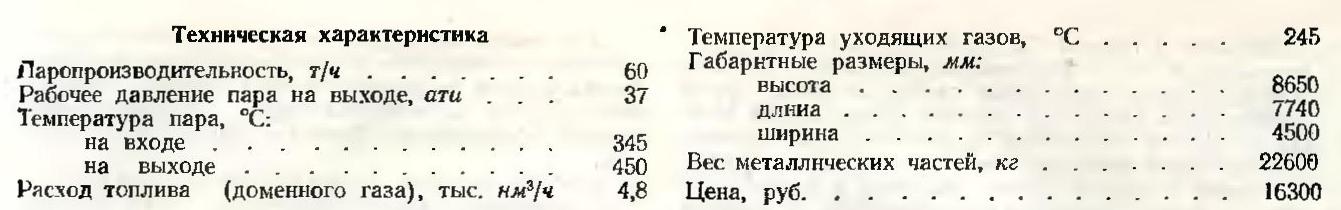

Основные технические характеристики центрального пароперегревателя с горизонтальной компоновкой ЦП-60

Изготовитель — Белгородский котлостроительный завод.
