КПП FAST GEAR валиковые промежуточные вариаторы. Описание и инструкция по эксплуатации

ПРЕДИСЛОВИЕ
Серия Фулера двухпромежуточных валиковых вариаторов, введё иная Шэньсиским шестерёнчатым ТОО «ФАСТ» от Американской корпорации EATON, является передовыми в Мире и высокомощными, многопередающими вариаторами механическоготипа. Она применяет комплексный проект главной опоки свторичной, двухпромежуточно-валиковую передачу, плаваниешпинделя и его зубчатки, её фрикционный аксоид синхронизатораиспользует высокоспособный фрикционный материал, поэтомуданная серия вариаторов является идеальными вариаторами современных тяжёлых машин. Теперь ТОО серийно производит серии RT-11609A, RT-11509C, RTO-11609E, RTO-11509F, 7DS90, 7DS100, 7DS118, 8JS100, 8JS118, 8JS100T-B, 8JS118Т-В, 8JS130T-B, 8JS180T-B, 9JS119, 9JS119T-B, 9JS135, 9JS135T-B, 9JS150, 9JS150T-B, 9JS200T, 9JS180, 9JS220,

10JS160, 12JS160T, 12JS180T, 12JS200T, 16JS200T, 16JS240TH

все такие серии двухпромежуточно-валиковых вариаторов.

Серии двухпромежуточно-валиковых вариаторов, изготовленных Шэньсиской автомобильно-передоточной АОО Фаст, имеют новую структуру; удобное и лёгкое управление ; высокий коэффициент кручёного запаса; сильная способность нагрузки; передовые спос обности; многообразный отбор мощности; большой объём применения и другие особенности, поэтому они нравятся потребителям и много раз получали награды. 8JS130T двухпромежуточно-валиковые вариаторы полной синхронизации Награду особого класса отличной продукции 2001 года в профессии зубчатки. Такие продукты уже широко применены в сборке грузовиках, автомобилей-тягача, самосвала разных моделей марки: Стайр, Дунфэн, Цзэфан, Шэньци, Нунъянь, Омань, Северный Бэнтс, Нуалин, Чинлун, Цзянхуэ, Цуньлан ь, Сытон и других 25-50 тавтокранов, железорейсовых машин и специальных автомашин.

По требованию потребителей Шэньсиское шестерёнчатое ТОО «ФАСТ» может провести проект формоизменения, изменение комплектации, обслуживание, поставку запчасти и др..

Целью Шэньсиского шестерёнчатого ТОО «ФАСТ» становится поставка покупателям довольных продукций. Мы очень горячо приветствуем широких покупателей приехать к нам в ТОО засправку, переговор, посещение и руководство, мы будем Вам искренне служить.

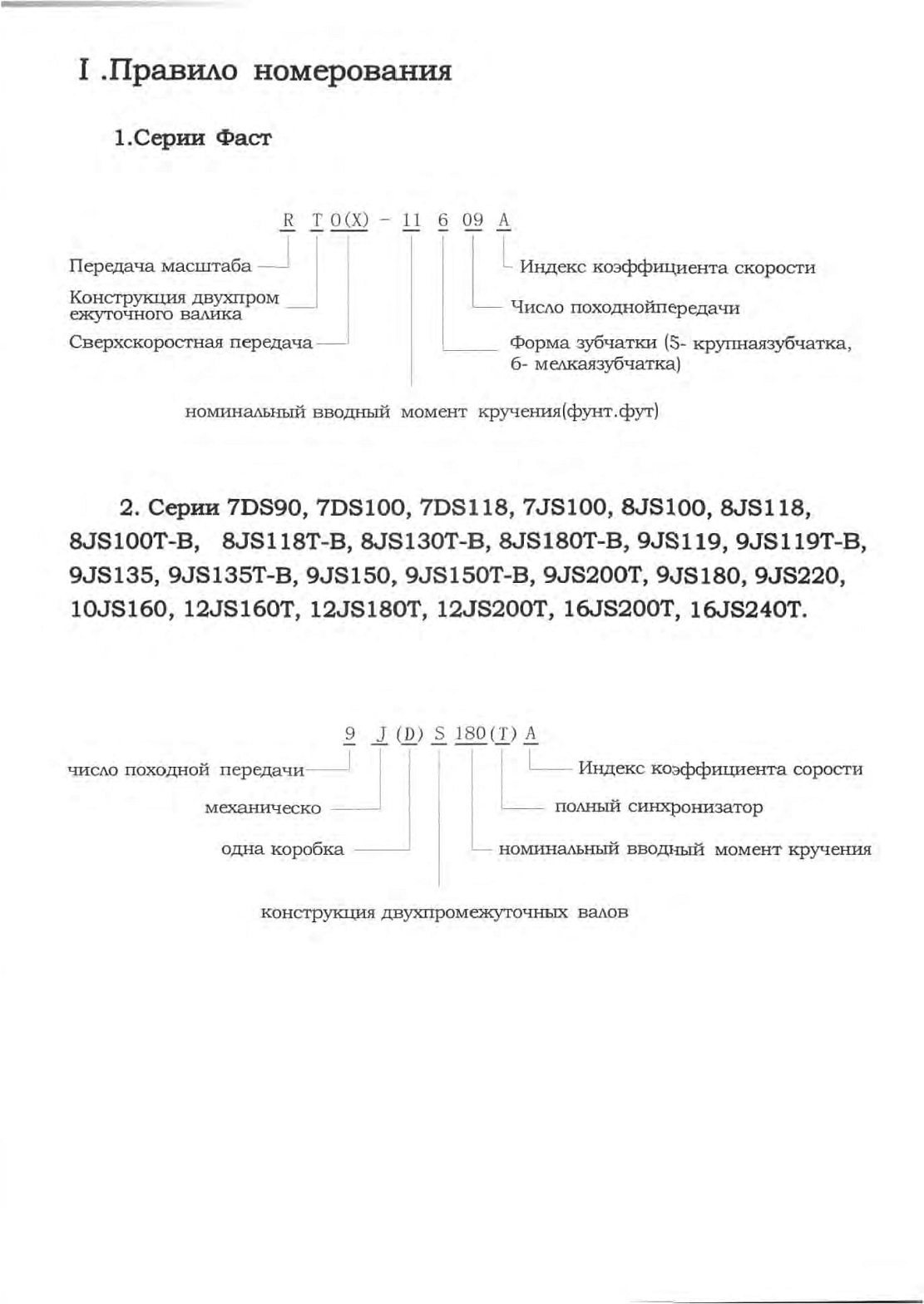

I .Правило номерования

1.Серии Фаст

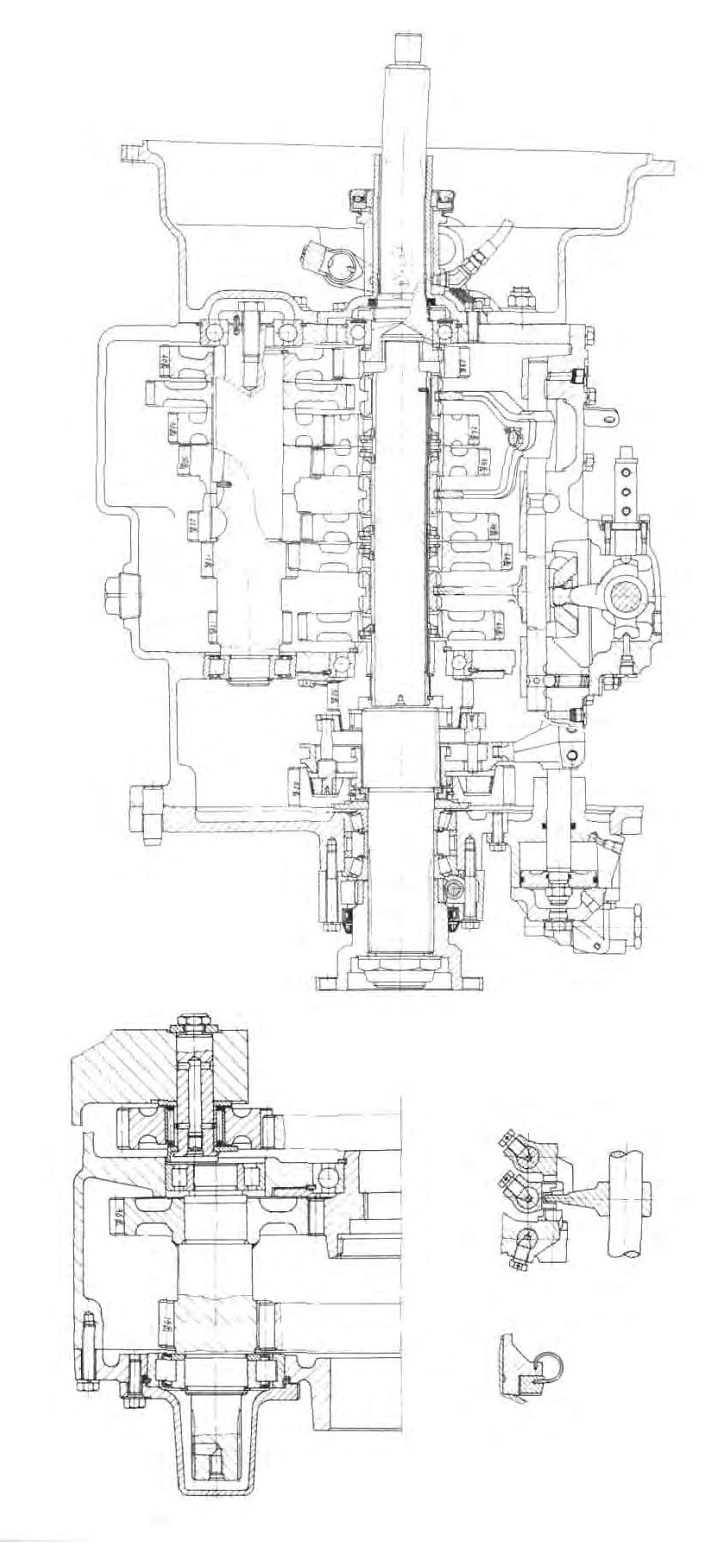

III. Схема главного сечения ансамбля вариатора серии двухпромежуточных валов марки Фаст (Справка).

IV. Динамическая передача вариаторов серии двухпромежуточных валов марки Фаст.

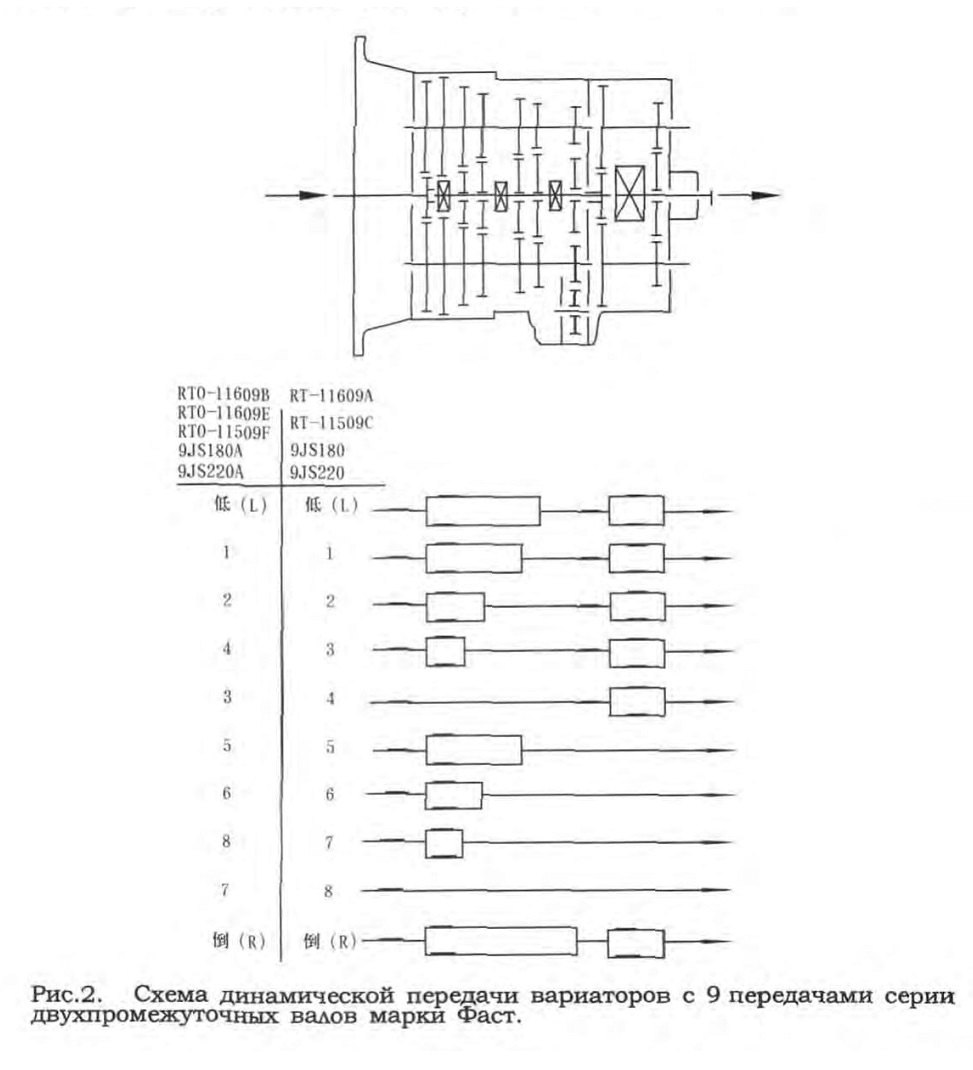

См. на Рис.2. Схема динамической передачи вариаторов с 9 передачами серии двухпромежуточных валов марки Фаст.

V. Типичная структура вариаторов серии двухпромежуточных валов марки Фаст.

1. Двухпромежуточно- валиковая структура

Главный ивторичный вариаторы серии двухпромежуточных валов м арки Фасте используют 2 промежуточных валика содинаковой структуро й, которые пересекаются под 180 . После ввода из вводного валика динамическая сила растекается на 2 промежуточных валика, потом втекает в шпиндель для вывода, вторичный вариатор тоже так работает.

С теоретической точки зрения каждый промежуточный валик только передаёт 1/2 момента кручения, поэтому использование двухпромежуточных валиков может уменьшать центральное расстояние вариаторов, ширина зубчатки становиться утонением, аксиальный размер сокращается, масса облегчается. После использования двухпромежуточных валиков раз нопередающие зубчатки на шпинделе должны в одном же времени зацепляться с зубчатками 2 промежуточных валков.

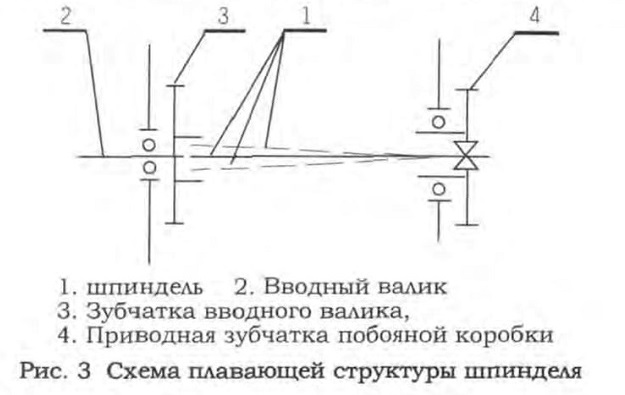

Для удовлетворения правильного зацепления и возможного среднего распределения нагрузки зубчатка шпинделя проявляет состояние радиального плавания на нём, шпиндель применяет плавающую структуру шарнирного типа, как на рис. 3. Шейка шпинделя вставлена в апературу вводного валика, в апературу вдавлена маслонаправляющая, между шей кой и маслонаправляющей существует достаточное радиальное простран тво. Задний конец шпинделя вставлен в апературу приводной зубчатки вторичного вариатора путём эвольвентного шлица, шейка приводной зубчатки вторичного вариатора опирается на шаровом подшипнике.

В вариаторе тонкой зубчатки, шея валика приводной зубчатки вторичной опоки имеет два вогнутых корыта, в корыте поставлен О-образный лабинринт, и он с подшипником сформировал пружинную поддержку.

следствие того, что зубчатки разных передач шпинделя плавают на нём, поэтому традиционный игольный подшипник исключился, это приводит к тому, что структура ансамбля шпинделей становится проще и проще. Во время работы радиальные силы, налагаемые на зубчатку шгшнделя зубчатками двухпромежуточных валиков, равны по величине и обратны по направлению, наконец они друг с другом нейтранизованы. Таки м образом шпиндель только выдерживает момент кручения, а не выдерживает момент изгиба, что улучшает стрессовое состояние шпинделя и подшипника. сильно повышает надёжность и долгопрочность вариатора.

2. “Шестерёнчатое соответствие” и его процедура

Для решения правильного зацепления зубчаток двухпромежеточных валиков и шпинделя, необходимо вести “шестерёнчатое соответствие” .

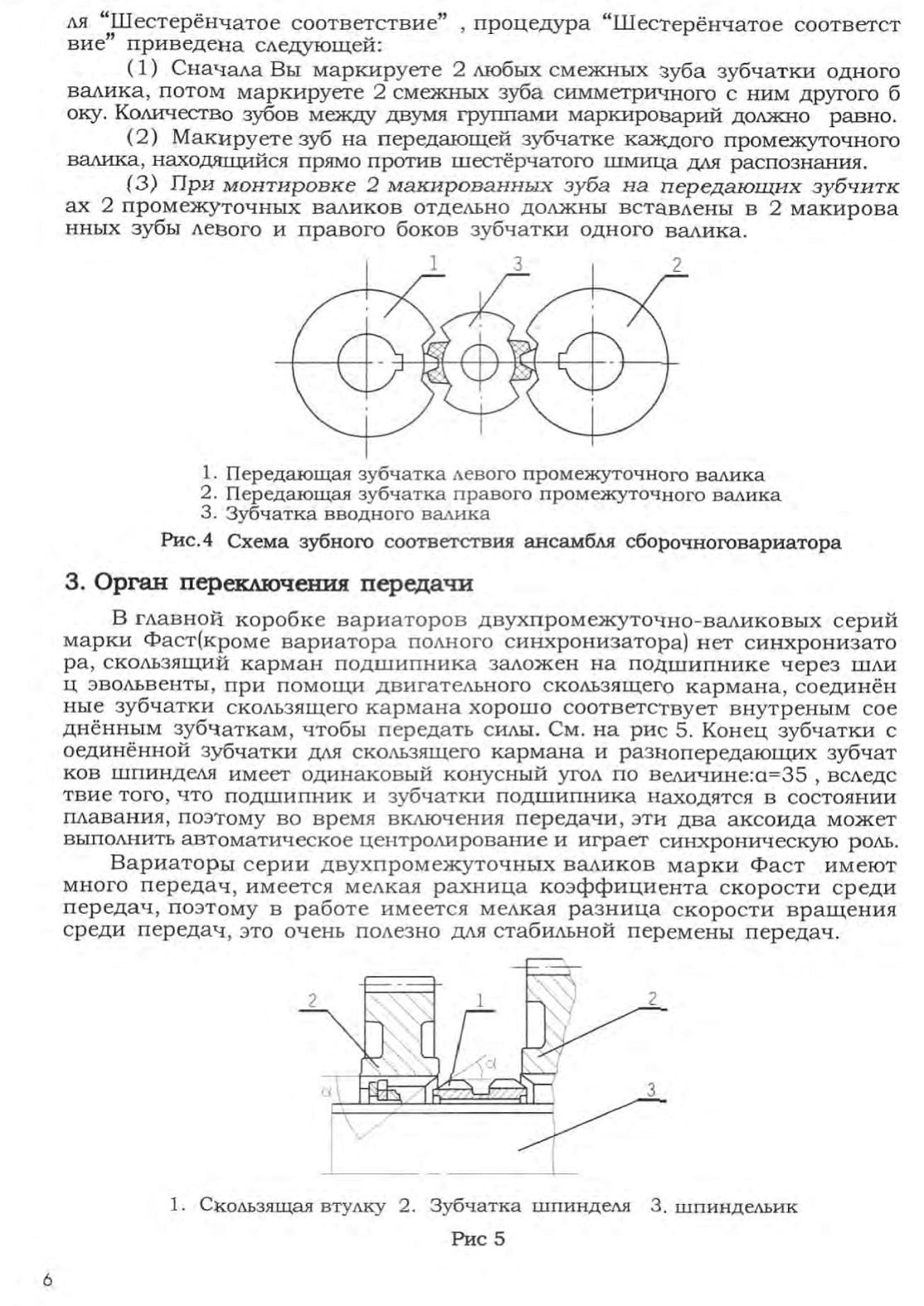

Так называемое “шестерёнчатое соответствие” , т. е. при сборке вариатора отдельно вставляют маркировочные зубчатки на передающих зубчатках двухпромежуточных валиков в луночки 2 групп маркировочных зубчаток (каждая группа включает 2 смежных зуба) , см. на рис.4.

“Шестерёнчатое соответствие” для вторичного вариатора проведено по вышеизложенному методу. Обычно выбирают пару задних зубчаток д

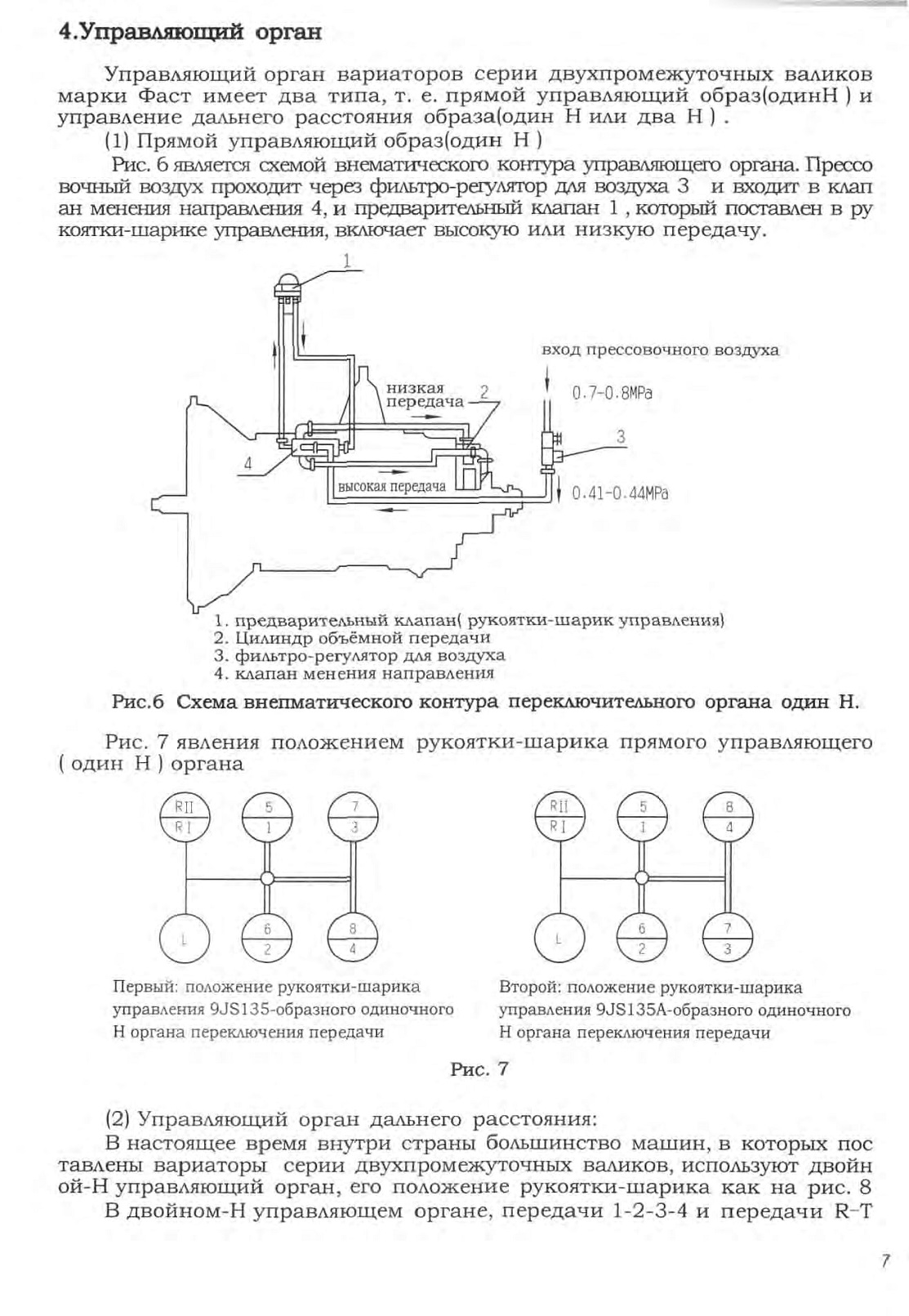

4.Управляющий орган

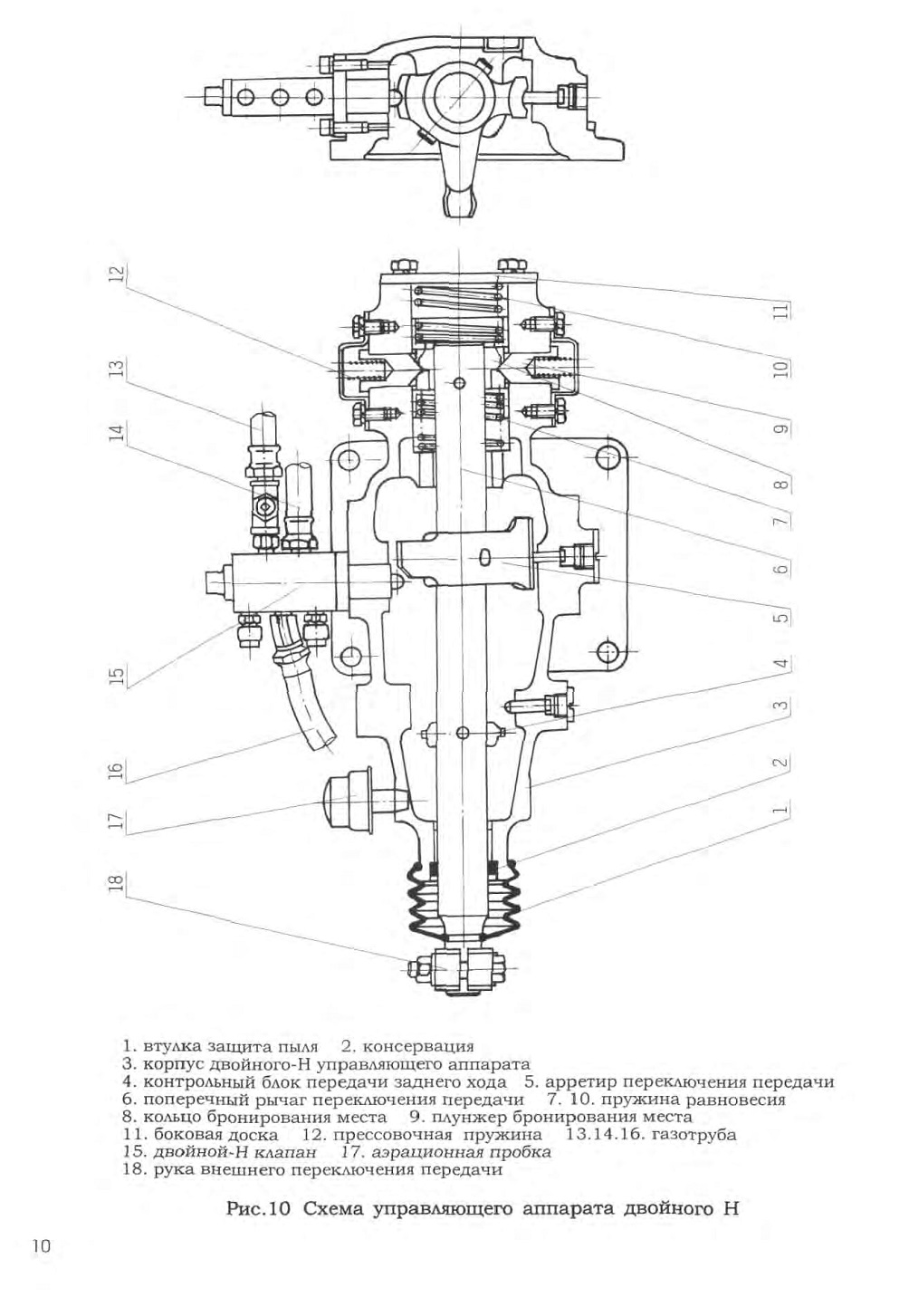

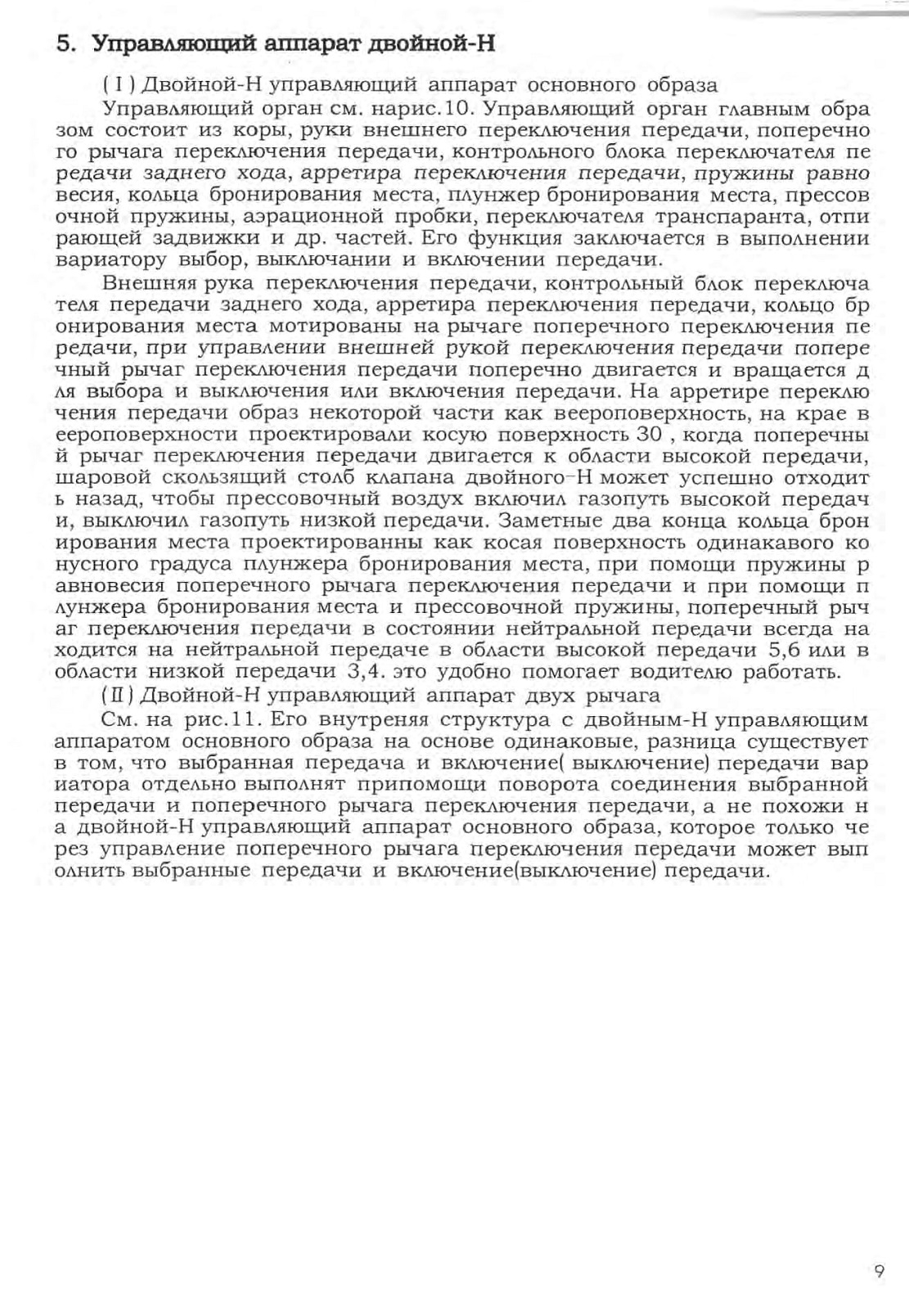

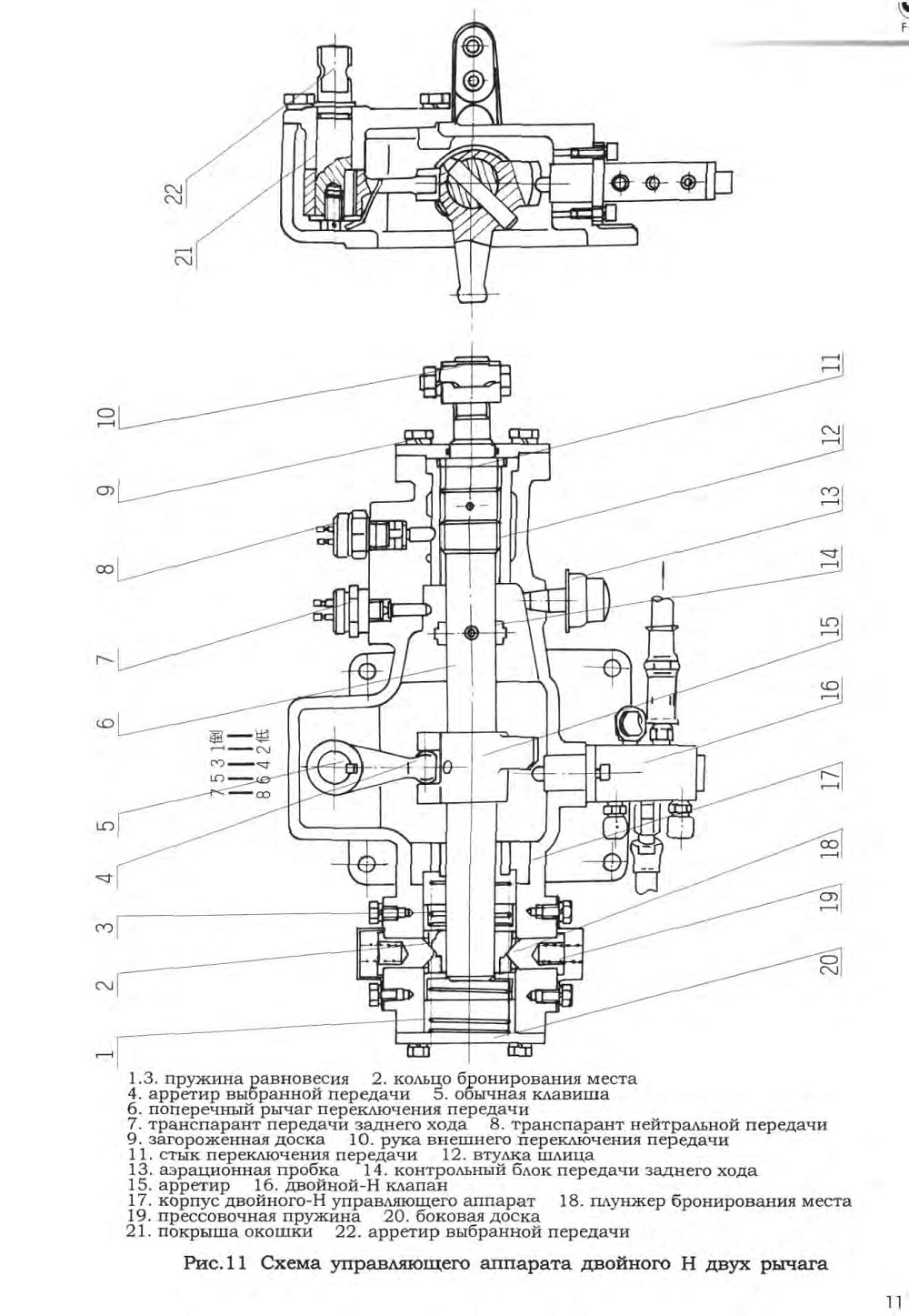

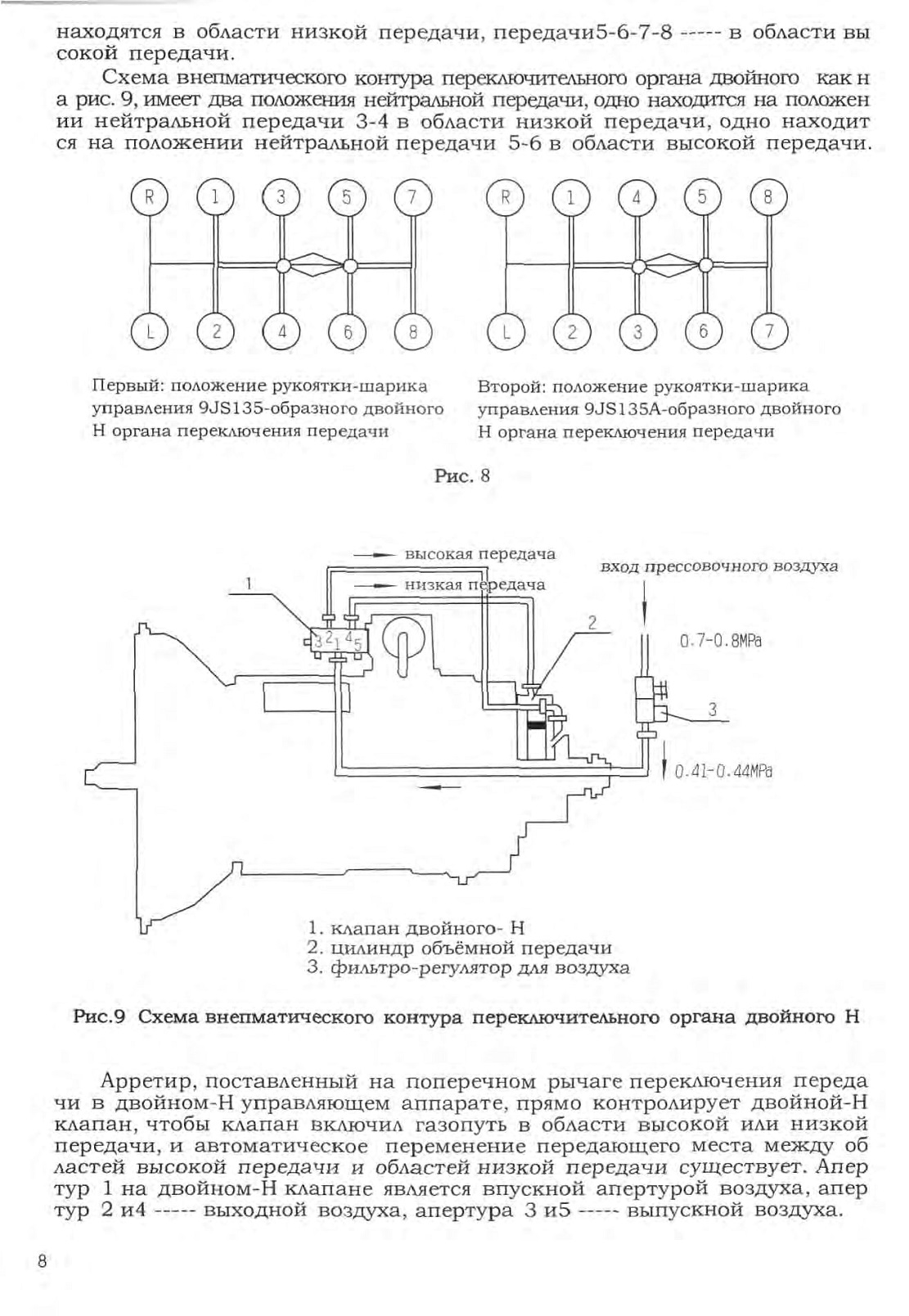

5. Управляющий аппарат двойной-Н

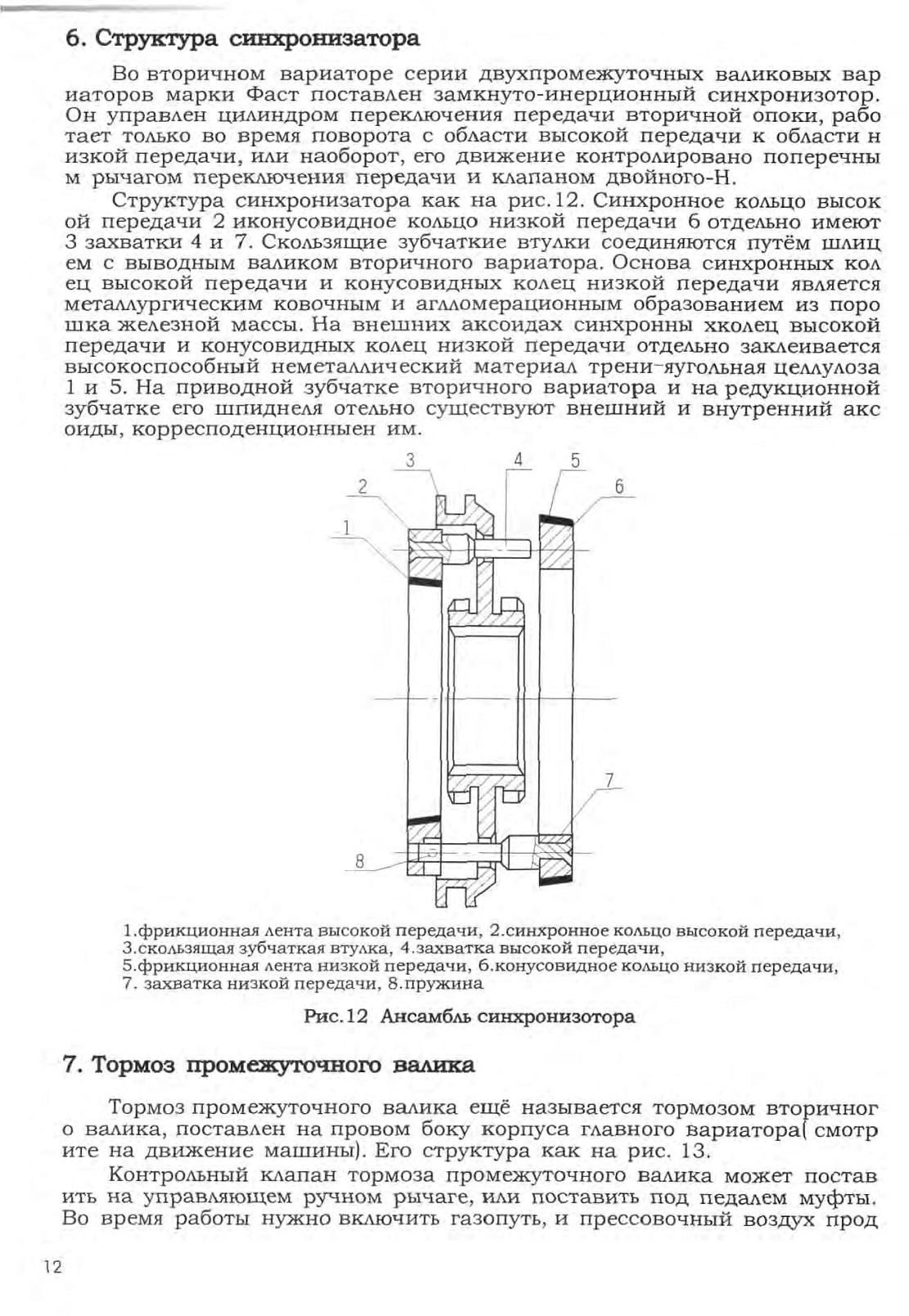

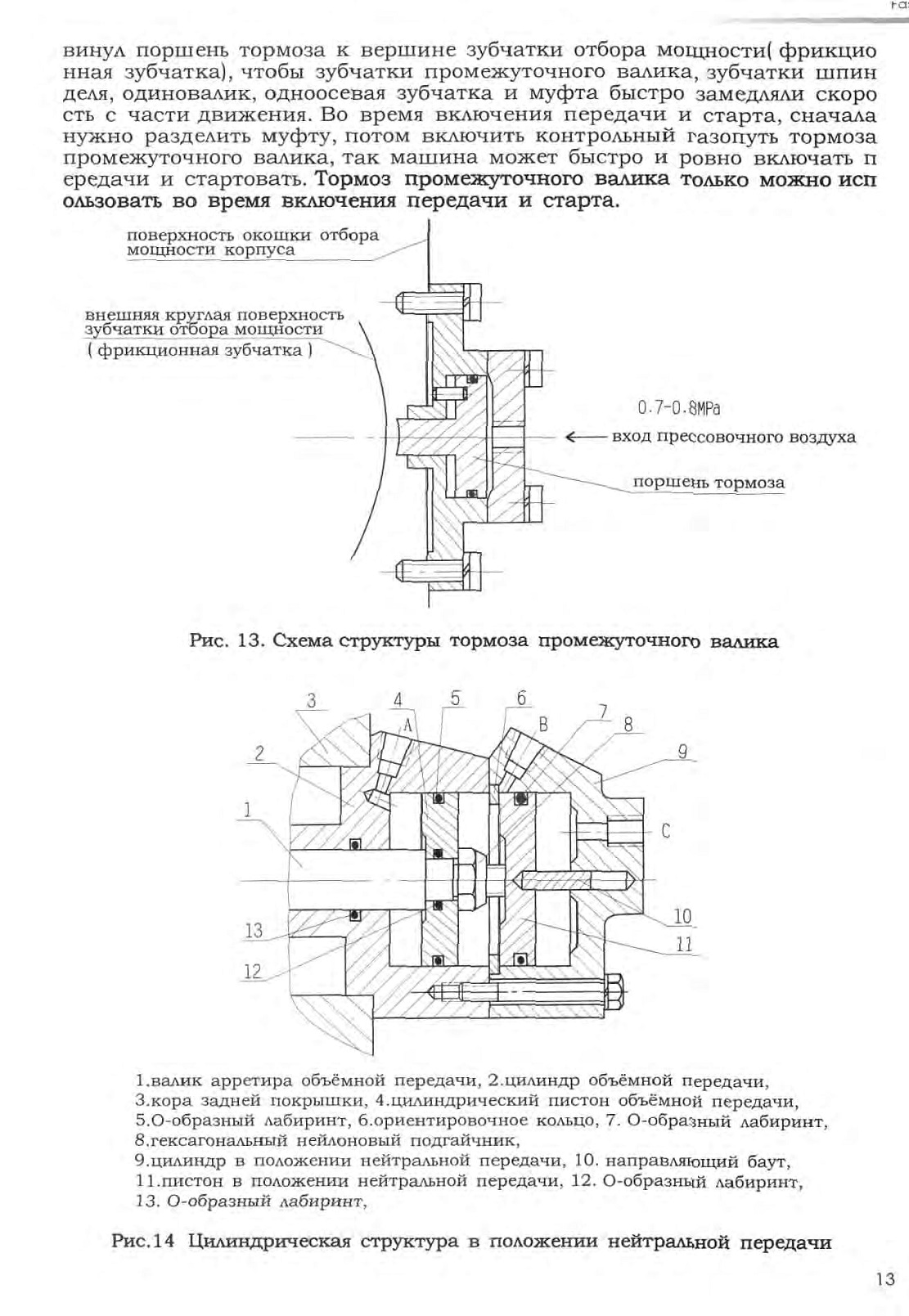

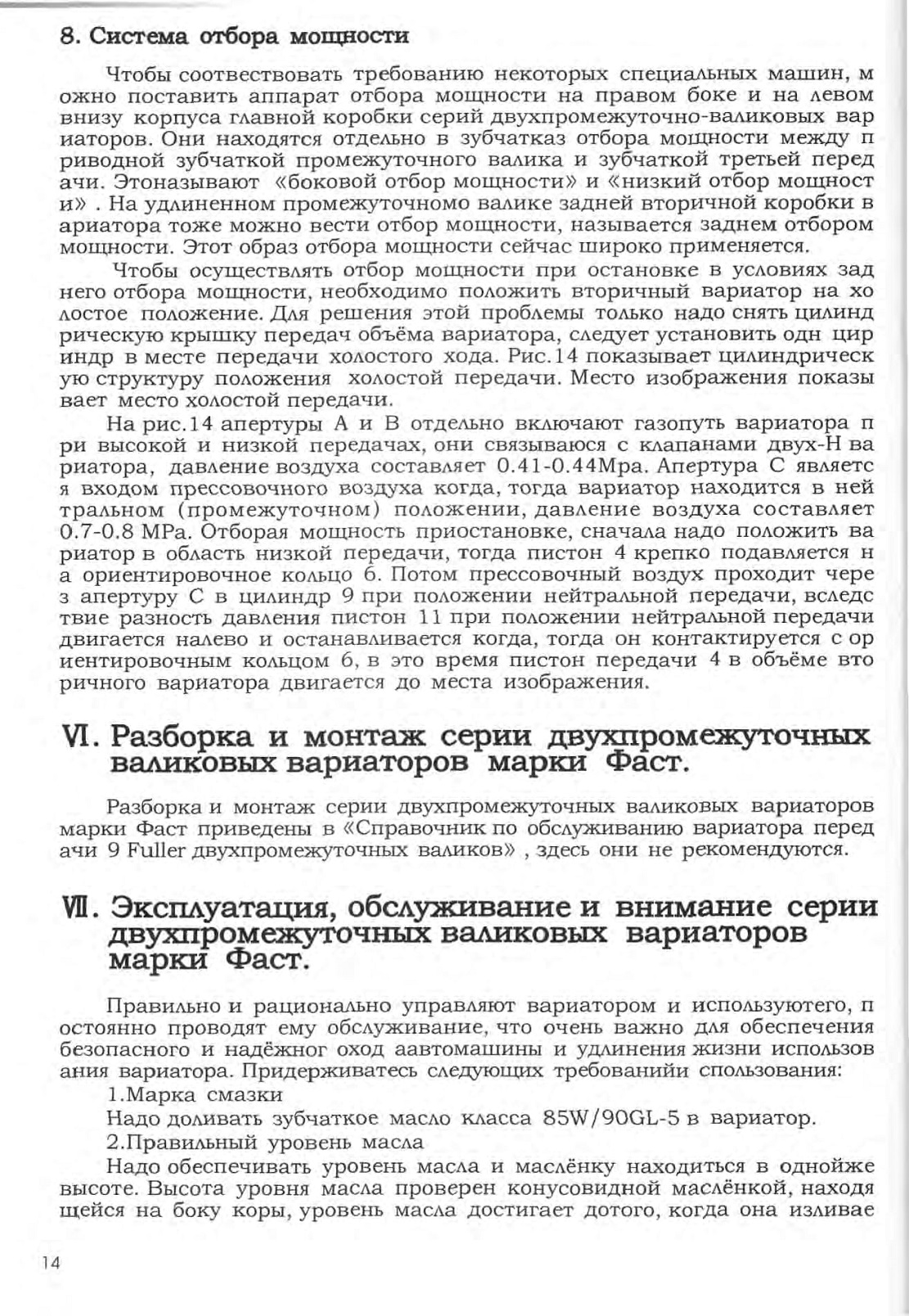

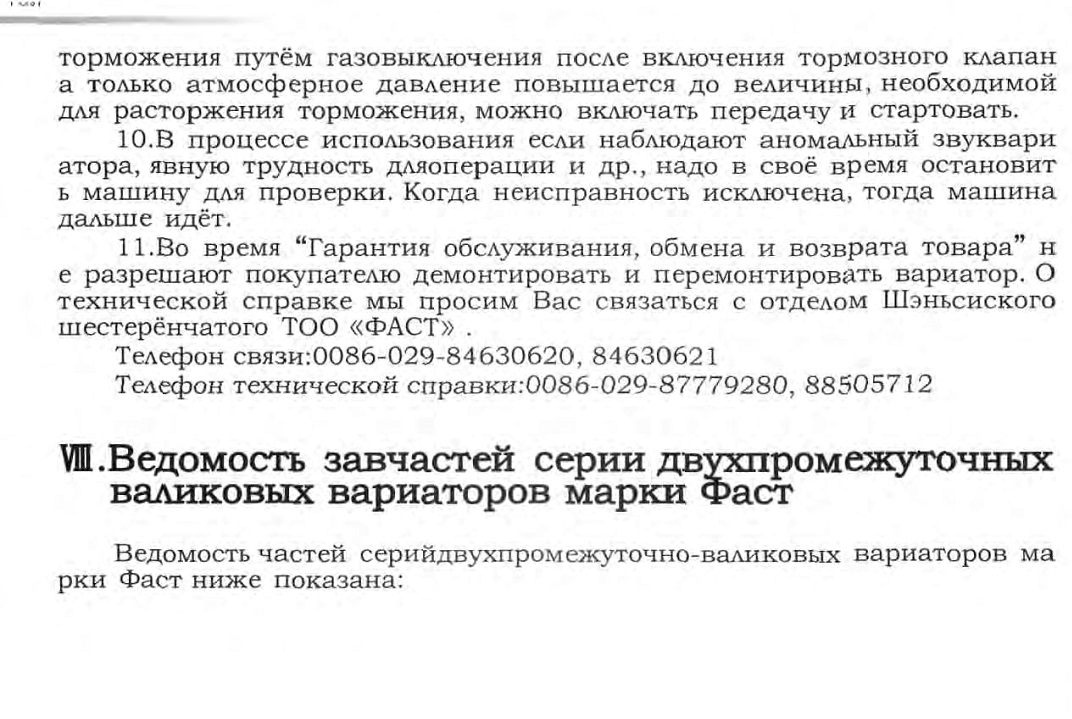

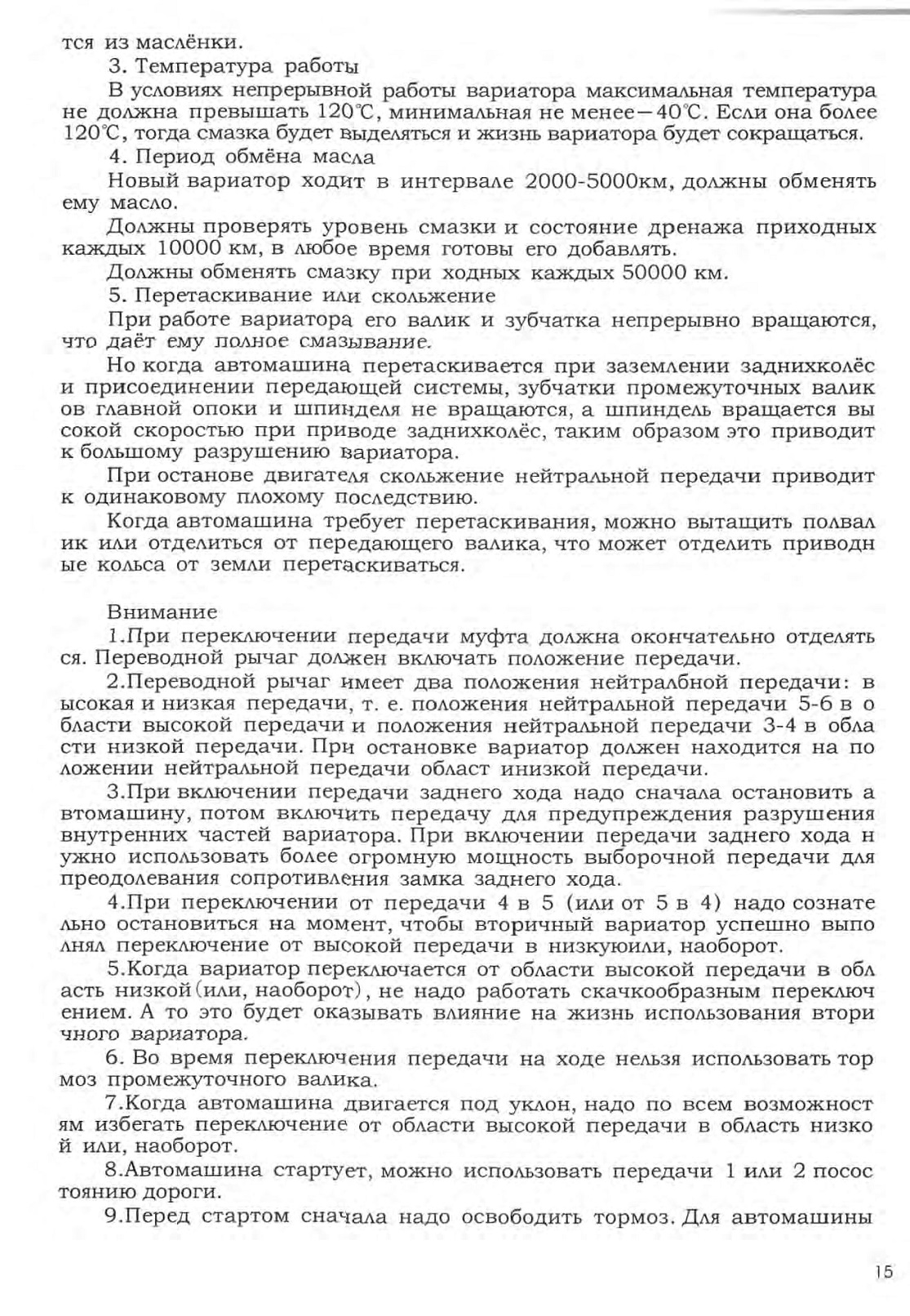

8. Система отбора мощности

///////////////////////////////////////
